做运动控制项目这些年，有一个结论越来越确定：
大部分定位精度问题，不是电气端的锅，是机械端的锅。
新手选型，80%的精力花在选控制器、选伺服上。老手选型，第一眼看的是丝杆导程、同步带齿型、光栅尺装在哪。
这篇文章把运动控制系统的五大构成按信号流向完整拆一遍，每个模块附选型硬指标、计算公式、参数对照表，再加5个真实踩坑场景。
全是干货，建议收藏。

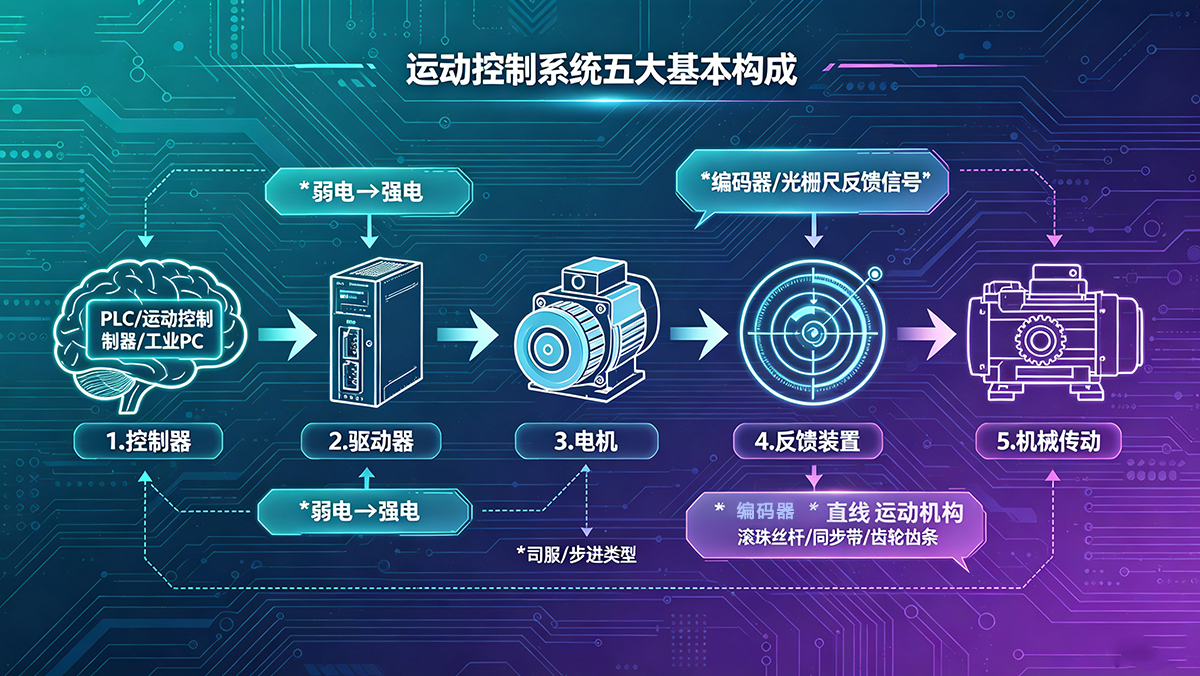

先看全局：五大构成信号流向
控制器（轨迹规划/多轴插补）
│ EtherCAT / 脉冲 / 总线
▼
驱动器（弱电→强电 / 三环控制）
│ 三相交流电 U/V/W
▼
电机（旋转输出）
│
▼
机械传动（丝杆/同步带/齿条 → 旋转变直线）
│
▼
负载（工件运动）
│
▲ 闭环反馈
编码器/光栅尺 → 驱动器 → 控制器（实时修正）核心逻辑：控制器发指令，驱动器做翻译，电机出力，传动机构变方向，反馈装置纠偏。任何一环参数不匹配，整条链路就卡住。
下面逐个拆。
一、控制器：先定轴数和周期，品牌往后排
控制器是系统运算中枢，负责轨迹规划、多轴插补、I/O调度。
选型不要先看品牌，先卡三个硬指标：
| 指标 | 合格线 | 优秀线 | 说明 |
|---|---|---|---|
| 最大联动轴数 | ≥8轴 | ≥32轴 | 超过8轴且周期<2ms，PLC扫描机制是瓶颈，必须上专用运动控制器 |
| 插补周期 | ≤2ms | ≤0.5ms | 周期直接决定高速拐角精度。2ms周期@1m/s速度，拐角误差约0.2mm；0.5ms周期同条件下误差降至0.05mm |
| 通讯方式 | EtherCAT | EtherCAT | 总线延迟<100μs，脉冲延迟>1ms且抗干扰差，仅用于≤4轴简单场景 |
三种方案的工程边界：
| 方案 | 适用场景 | 代表产品 | 典型项目 |
|---|---|---|---|
| PLC | ≤8轴、逻辑为主、精度±0.1mm够用 | 西门子S7-1500T、三菱FX5U、汇川H5U | 产线搬运、简单定位 |
| 专用运动控制器 | 8~64轴、高精度插补、周期≤1ms | 固高GT-800、雷赛DMC2610、汇川SV660N | 多轴联动、CNC改造、轨迹控制 |
| 工业PC+软控 | 视觉+运动联合、算法复杂 | 倍福TwinCAT3、欧姆朗Sysmac | 半导体设备、检测设备 |
选型口诀：8轴以内看PLC，8轴以上看运动控制器，视觉联合上软控。
🔧 踩坑实录①：
之前一个项目，用S7-1200做12轴联动+1ms周期的点胶机。结果PLC扫描周期最快5ms，插补精度根本达不到，调试3个月拐角还有振纹。后来换固高GT系列，两周调通。
教训：轴数和周期是硬约束，品牌是软约束。先卡硬指标，再选品牌。
二、驱动器：看带宽，不看功率
驱动器把弱电信号翻译成强电电流，同时做电流环、速度环、位置环三闭环控制。
选型最大的坑：只看额定电流，不看响应带宽。
| 参数 | 工程含义 | 选型公式/建议 |
|---|---|---|
| 额定电流 | 持续输出能力 | 电机额定电流 × 1.2~1.5倍（留余量防过热） |
| 电流环带宽 | 扭矩响应速度 | ≥2kHz及格，高速应用≥3kHz |
| 速度环带宽 | 速度跟踪精度 | ≥1kHz，精密定位≥2kHz |
| 位置环带宽 | 定位精度上限 | ≥1kHz，精密定位≥2kHz |
| 增益自动调谐 | 调试效率 | 必须支持，手动调增益能调到你怀疑人生 |
为什么带宽比功率重要？
两台驱动器对比：
- A：额定电流10A，位置环带宽500Hz
- B：额定电流8A，位置环带宽2kHz
做±0.02mm定位，B的实际精度远高于A。
原因：带宽决定系统能多快修正误差，功率只决定能输出多大的力。
| 对比项 | 只看功率 | 看带宽 |
|---|---|---|
| 选型结果 | 选了大电流驱动器 | 选了高带宽驱动器 |
| 调试结果 | 电流够但响应慢，定位有滞后 | 响应快，定位干净 |
| 成本 | 可能更贵 | 可能更便宜 |
一句话：功率决定带得动带不动，带宽决定精度够不够。
三、电机：伺服 vs 步进，两个条件定生死
| 对比项 | 伺服电机 | 步进电机 |
|---|---|---|
| 控制方式 | 闭环（编码器反馈） | 开环（无反馈） |
| 定位精度 | ±1个脉冲内（约±0.01mm） | ±1~2个脉冲（约±0.05mm） |
| 高速性能 | 3000rpm+无压力 | >1000rpm易失步 |
| 低速性能 | 恒扭矩，平稳 | 有振动（低频谐振） |
| 堵转能力 | 有（闭环可检测） | 无（失步后不自知） |
| 成本 | 高 | 低 |
选型判断条件（满足任一即选伺服）：
| 条件 | 原因 |
|---|---|
| 负载有波动 | 步进开环无法补偿，必然失步 |
| 运行速度 > 1m/s | 步进高速区扭矩不足 |
| 定位精度 < ±0.05mm | 步进开环误差已接近此量级 |
| 需要力矩控制 | 步进不支持 |
其余场景，步进够用，成本降60%以上。
🔧 踩坑实录②：
一个搬运项目，用42步进做1.5m/s，结果每天丢步2~3次，产线频繁停机。换750W伺服后问题消失，成本只增加30%。
选型口诀：负载变+速度快=伺服；负载稳+速度慢=步进。
四、反馈装置：装在哪，比装什么更重要
| 反馈元件 | 分辨率 | 成本 | 安装位置 | 适用精度 |
|---|---|---|---|---|
| 增量式编码器 | 2500~10000线（4倍频后10000~40000脉冲/转） | 低 | 电机尾部 | ±0.05mm |
| 绝对式编码器 | 17~23bit（131072~8388608位置/转） | 中 | 电机尾部 | 需回原点/多圈计数 |
| 光栅尺 | 0.1~1μm | 高 | 负载端（必须） | ≤±0.02mm |
| 磁栅尺 | 5~10μm | 中高 | 负载端 | ±0.01~0.02mm |
关键结论：定位精度要求在±0.05mm以内时，电机端编码器已经不够了。
原因是机械传动链的误差会直接叠加：
| 误差源 | 典型值 | 能否被电机端编码器修正 |
|---|---|---|
| 滚珠丝杆螺距累积误差 | 0.02~0.05mm / 300mm | ❌ 不能 |
| 联轴器间隙 | 0.01~0.03mm | ❌ 不能 |
| 轴承游隙 | 0.01~0.02mm | ❌ 不能 |
| 同步带弹性变形 | 0.05~0.2mm（随负载变化） | ❌ 不能 |
| 齿条背隙 | 0.02~0.05mm | ❌ 不能 |
| 电机自身编码器误差 | ±1个脉冲（约±0.005mm） | ✅ 能 |
机械端误差是电气端误差的5~10倍。光栅尺必须装在负载端，才能修正这些误差。
🔧 踩坑实录③：
项目要求±0.02mm，工程师在电机端装了23bit绝对式编码器，结果精度只到±0.04mm。后来把光栅尺改装到负载端，精度直接达标。
铁律：精度≤±0.05mm，光栅尺装负载端；精度>±0.05mm，电机端编码器够用。
五、机械传动：70%的精度瓶颈在这里
这是多数工程师最容易低估、也最容易踩坑的环节。
电机转的是圆，你要的是直线。这一步的选型直接决定速度、精度、寿命三个维度的上限。
| 传动方式 | 定位精度 | 最高速度 | 最大行程 | 成本 | 刚性 | 典型应用 |
|---|---|---|---|---|---|---|
| 滚珠丝杆 | ±0.01~0.05mm | 1~2m/s | 数米 | 中 | 极高 | 直线模组主力、CNC、精密定位 |
| 同步带 | ±0.05~0.1mm | 3~10m/s | 3~6m | 低 | 中 | 高速搬运、点胶、喷绘 |
| 齿轮齿条 | ±0.05~0.1mm | 1~3m/s | 可无限拼接 | 中高 | 高 | 龙门架构、长行程重载 |
| 直线电机 | ±0.005mm | 5~10m/s | 短（<2m） | 极高 | 极高 | 半导体、精密检测 |
选型计算逻辑（这部分很多文章不讲）
丝杆选型公式：
所需转速 n = (v × 60) / L
其中：
v = 目标线速度 (mm/s)
L = 丝杆导程 (mm/rev)
例：目标速度 1m/s = 1000mm/s，导程 4mm
n = (1000 × 60) / 4 = 15000 rpm
→ 电机需要跑到15000rpm才能达到1m/s
→ 如果电机最高转速只有3000rpm，则需要加减速机或换大导程丝杆同步带选型公式：
所需转速 n = (v × 60) / (Z × P)
其中：
v = 目标线速度 (mm/s)
Z = 齿数
P = 齿距 (mm)
例：GT2齿距2mm，20齿带轮，目标速度3m/s
n = (3000 × 60) / (20 × 2) = 4500 rpm定位精度估算公式：
总定位精度 = √(Δ电机² + Δ传动² + Δ反馈²)
其中：
Δ电机 = 编码器分辨率 / 导程（丝杆）或 齿距（同步带）
Δ传动 = 丝杆螺距累积误差 + 联轴器间隙 + 轴承游隙
Δ反馈 = 反馈装置分辨率 / 传动比这个公式说明一个事实：传动环节的误差（Δ传动）通常远大于电气环节的误差（Δ电机+Δ反馈），所以机械传动才是精度瓶颈。
选型时容易忽略的5个参数
| 参数 | 为什么重要 | 工程影响 |
|---|---|---|
| 丝杆导程 | 导程大→速度快但精度降 | 4mm导程@2000rpm=1.33m/s，精度约±0.03mm；2mm导程同转速=0.67m/s，精度约±0.015mm |
| 同步带齿型 | HTD 5M精度高于GT2 | HTD齿面接触面积大30%，寿命长2倍 |
| 齿条模数 | 模数大→承载高但精度降 | M2模数精度±0.05mm，M4模数精度±0.1mm |
| 滚珠丝杆预紧力 | 预紧不足→反向间隙大 | 双螺母预紧式，反向间隙可控制在0.01mm以内 |
| 同步带张紧力 | 张紧不足→跳齿 | 张紧量通常为跨距的1%~2%，需用张力计校准 |
🔧 踩坑实录④：
用P8导程丝杆做2m/s高速搬运，电机需要跑到5000rpm，发热严重且寿命减半。后来换P16导程+减速比方案，电机转速降到2500rpm，问题解决。
🔧 踩坑实录⑤：
同步带模组用GT2齿型做±0.05mm定位，弹性变形导致重复定位精度只有±0.12mm。换HTD 5M后，精度回到±0.06mm，接近达标。
核心结论：70%的定位精度问题出在机械传动端，不在电气端。
系统协同：完整信号流向图
┌─────────────────────────────────────────────┐
│ 控制器（轨迹规划 + 多轴插补 + I/O调度） │
│ 硬指标：轴数≥项目需求，插补周期≤项目要求 │
└──────────────────────┬──────────────────────┘
│ EtherCAT / 脉冲 / 总线
▼
┌─────────────────────────────────────────────┐
│ 驱动器（弱电→强电 + 电流环/速度环/位置环） │
│ 硬指标：位置环带宽≥1kHz，支持自动增益调谐 │
└──────────────────────┬──────────────────────┘
│ 三相交流电 U/V/W
▼
┌─────────────────────────────────────────────┐
│ 电机（旋转输出） │
│ 选型：伺服/步进按条件选，扭矩留30%余量 │
└──────────────────────┬──────────────────────┘
│ 旋转运动
▼
┌─────────────────────────────────────────────┐
│ 机械传动（丝杆/同步带/齿条 → 旋转变直线） │
│ 选型：精度匹配项目要求，速度匹配导程/齿距 │
└──────────────────────┬──────────────────────┘
│ 直线运动
▼
┌─────────────────────────────────────────────┐
│ 负载（工件运动） │
└──────────────────────┬──────────────────────┘
▲ 闭环反馈
┌─────────────────────────────────────────────┐
│ 编码器（电机端）+ 光栅尺（负载端） │
│ → 驱动器 → 控制器（实时修正） │
│ 铁律：光栅尺必须装负载端 │
└─────────────────────────────────────────────┘选型思路：拼模块 vs 整机方案
拼模块方式（适合有专职运动控制工程师的团队）：
控制器一家、驱动器一家、电机一家、丝杆一家、编码器一家......自己接线、调参、排查兼容性。
- 优点：每个模块可以选最优品牌
- 缺点：模块间参数匹配全靠自己调，调试周期长，出问题各家甩锅
整机方案方式（适合降本增效、无专职运动控制团队的企业）：
找能把五大构成集成交付的方案商，模组+控制柜+程序+机架一套交付。
在成都，盘岩科技做的就是这件事------把运动控制五大构成直接打成整机：
- 模组（滚珠丝杆/同步带/齿轮齿条 + 电机 + 编码器）
- 控制柜（控制器 + 驱动器）
- 程序 + 铝型架
非标十字滑台、悬臂滑台、龙门多轴均可定制。
从工程逻辑上讲，整机方案的核心价值不是"省了选型时间"，而是五大构成之间的参数匹配在出厂前已经调好了。 丝杆导程和电机转速匹配、驱动器带宽和机械负载匹配、光栅尺安装位置和精度要求匹配------这些拼模块时最耗时间的事，整机方案在出厂前就解决了。
据了解，相比企业零散采购各模块再自行集成，整机方案成本可节省约60%，现场部署周期缩短40%以上。对于没有专职运动控制工程师的中小制造企业，这是一条现实可行的降本路径。
盘岩科技在成都本地已积累了不少交付案例，覆盖直线模组、多轴滑台等非标定制场景。有需要整机方案对比的，可以私信聊。
📌 避坑清单（建议收藏）
| 序号 | 避坑点 | 正确做法 |
|---|---|---|
| 1 | 控制器选型只看品牌不看轴数和周期 | 先卡轴数≥需求、周期≤要求，再选品牌 |
| 2 | 驱动器只看电流不看带宽 | 位置环带宽≥1kHz是及格线 |
| 3 | 伺服/步进不分场景全上伺服 | 负载稳+速度慢→步进，省60%成本 |
| 4 | 精度≤±0.05mm还把光栅尺装电机端 | 精度≤±0.05mm，光栅尺必须装负载端 |
| 5 | 丝杆导程只看速度不看精度 | 导程大→速度快但精度降，需权衡 |
| 6 | 同步带用GT2做高精度定位 | 精度≤±0.05mm用HTD 5M，别用GT2 |
| 7 | 拼模块不做参数匹配就上线 | 五大构成参数必须对齐，否则调试周期翻倍 |
| 8 | 没有运动控制工程师还硬拼模块 | 考虑整机方案，出厂前参数已调好 |
写在最后
运动控制系统的五大构成，不是五个独立零件，是一条链路。链路中任何一环参数不匹配，都会成为瓶颈。
