非标定制滑台、工业机械手与关节机器人：一次讲透运动学差异与选型逻辑

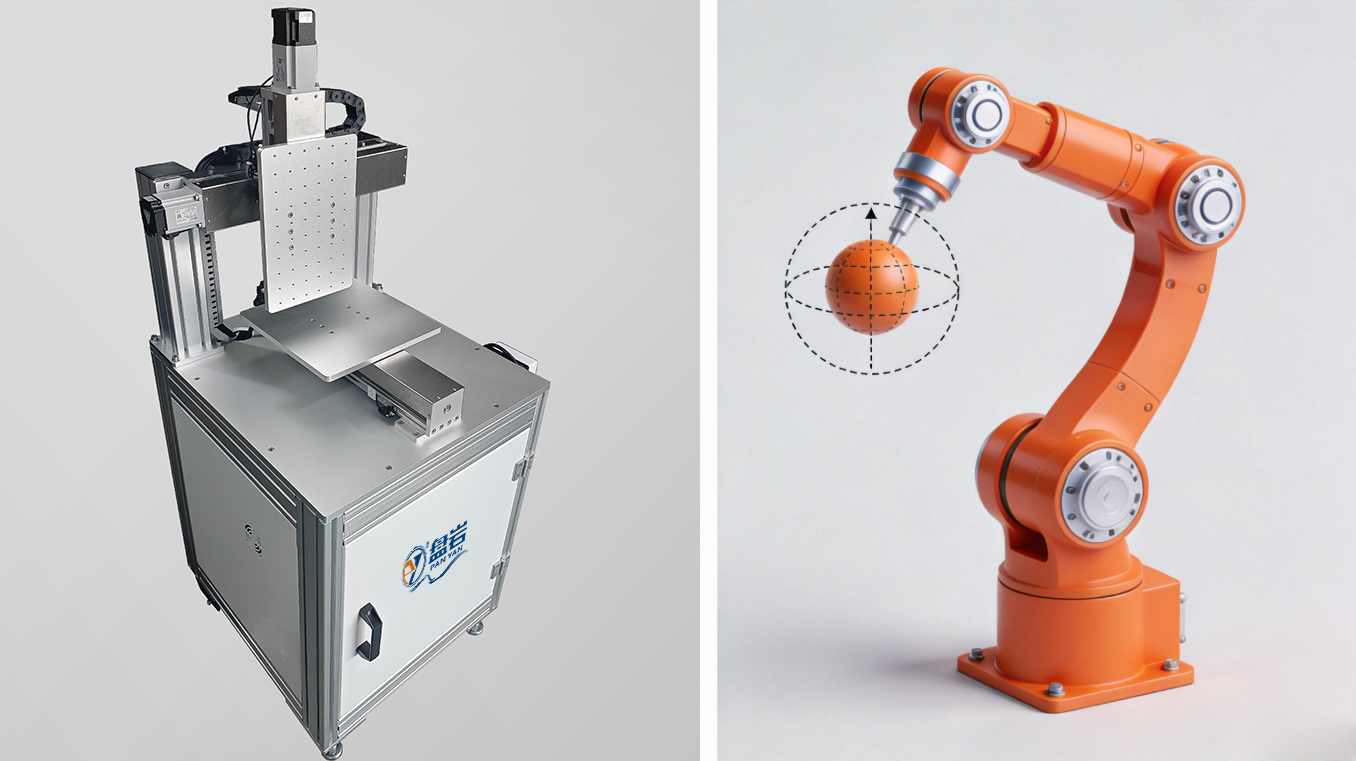

滑台和桁架式机械手同属直角坐标型（Cartesian） ，关节机器人属关节型（Articulated）------它们是两类不同的运动学构型。

判断口诀只有一句：动作规则走直角坐标，姿态复杂走关节。

精度与预算敏感、行程规则、负载适中的场景，直角坐标方案在精度、刚性与成本上更优；需要绕障、多姿态、空间曲线作业时才考虑关节机器人。

导语：纠结的从来不是"贵不贵"，而是构型

做自动化设备方案时，几乎都纠结过同一个问题："滑台、机械手、关节机器人，到底选哪个？"

比价格、看品牌都不难，难的是这次选择本质上是在**两种运动学构型（Kinematic Configuration）**之间做决定------它直接决定精度上限、负载能力、空间占用、维护成本，甚至产线安全设计。选错构型，轻则多花钱，重则精度不达标、占地放不下、节拍跟不上。

本文就把这两种构型的差异一次讲透，帮你建立一套可复用的选型决策框架，适合设备工程师、机械设计与自动化集成商阅读。

一、概念界定：三类方案在机器人分类学中的位置

按 ISO 8373（对应 GB/T 12643《机器人与机器人装备 词汇》），工业机器人按机械结构可分为多种构型，其中与本文直接相关的有：

中文俗称	标准术语	运动学特征
非标定制滑台	直角坐标机器人（Cartesian Robot）	三个线性运动轴（X/Y/Z）正交布置
工业机械手（桁架式）	龙门式/直角坐标机械手（Gantry Robot）	直线坐标结构 + 末端执行器，大跨度悬空布置
关节机器人	关节型机器人（Articulated Robot）	通过回转关节串联，末端可达空间为球冠形包络

关键认知：滑台与桁架机械手本质同属"直角坐标"家族，区别在于滑台偏"平台/装置"，桁架机械手偏"抓取动作装置"；而关节机器人才是真正另一类构型。很多人的纠结，其实是在"直角坐标 vs 关节"这两个大类之间做选择。

传动方式补充：直角坐标家族内部，直线模组的传动方式也会影响适用场景------中小跨度高精度用丝杆模组，高速轻载大跨度用同步带模组，重载长行程用齿轮齿条模组。选型时行程、负载、精度、速度四参数对齐，构型与传动一并确定。

二、核心性能维度对比（工程视角）

性能维度	非标定制滑台	桁架式机械手	关节机器人
运动学构型	直角坐标	直角坐标	关节铰接
重复定位精度	高（±0.01mm量级，更高配置±0.005mm，依 GB/T 17587、JB/T 14209.2 检验）	较高	与负载、臂展相关，依 ISO 9283 测试
绝对精度	高（结构开环误差可控）	高	需标定，与关节误差累积相关
刚性/悬伸变形	好（正交布置，变形可控）	好	随臂展与负载下降明显
有效负载	中等至较大	大	中等，且随位置变化
工作空间	矩形/长方体包络	大跨度长方体	球冠形包络（可达性强）
空间占用	占工作区上方/侧面	龙门架式、占地较大	占地小、臂展远
自由度（DOF）	通常 3（X-Y-Z）	3 或更多	常为 6（含腕部姿态）
价格与维护	相对低、结构直观	中等	较高、需专业保养
安全防护	围栏即可	围栏即可	需安全光栅/围栏（依 ISO 10218）

工程结论：直角坐标方案在精度、刚性、成本三个维度天然占优，短板是灵活性；关节机器人的核心价值是可达性与姿态能力，代价是精度/刚性/成本的妥协。

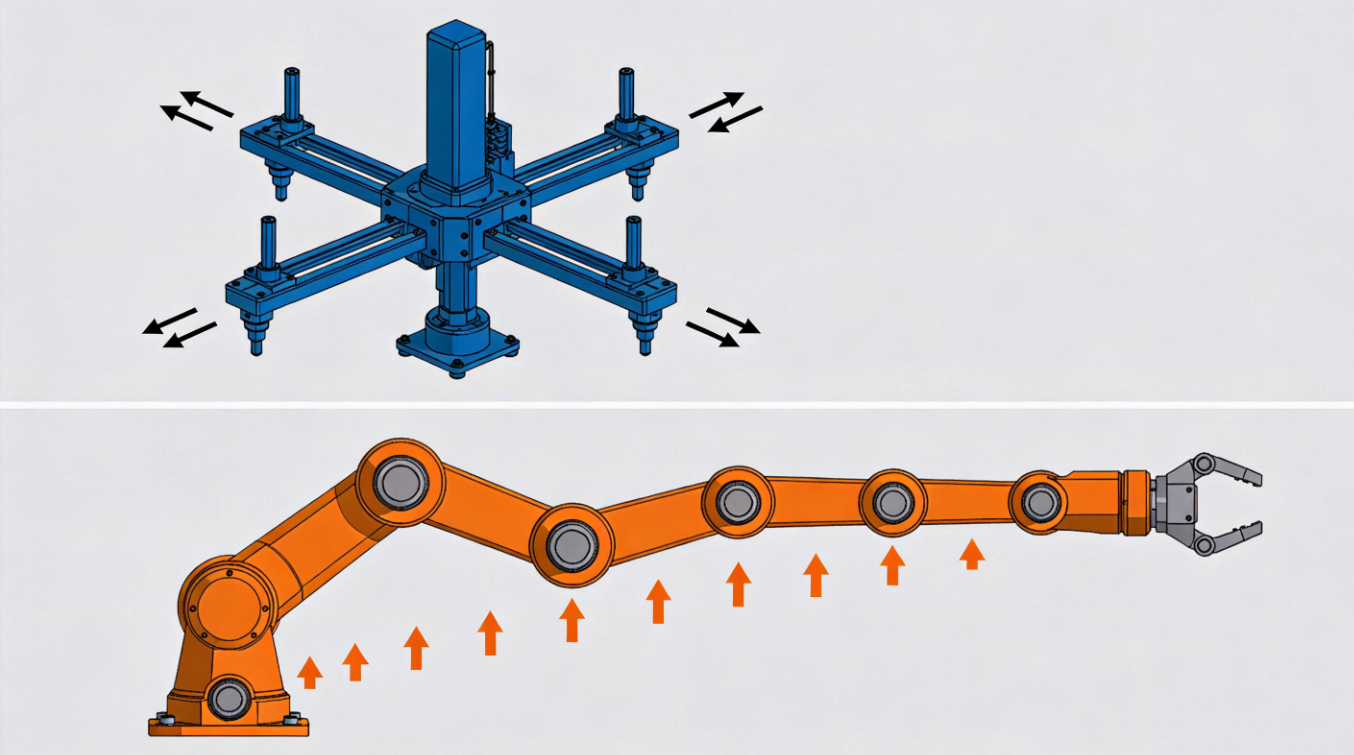

三、运动学差异：为什么精度和刚性会差这么多？

这不是玄学，而是由构型决定的。

直角坐标（滑台/桁架）：每个轴只做纯平动，误差不会跨轴累积，负载作用在导轨上，变形可控，所以精度高、刚性好。

关节型（机器人）：末端位姿由多个回转关节的转角叠加决定，误差沿关节链累积，且臂展越长、负载越大，悬臂效应越明显，刚性与精度随之下降。

用正运动学模型可以更直观地看：

直角坐标（三轴正交，无旋转）：
  末端位置 P = (x, y, z)
  误差传播：ΔP = (Δx, Δy, Δz)，三轴误差相互独立
  → 重复定位精度由单轴精度直接决定，误差不跨轴放大

关节型（六轴串联）：
  末端位姿由六个关节角 θ1~θ6 经 DH 参数串联计算
  P = FK(θ1, θ2, θ3, θ4, θ5, θ6)
  误差传播：ΔP ≈ J · ΔΘ（J 为雅可比矩阵）
  → 靠近基座的关节误差会被臂长放大，形成误差累积

这也是为什么精密装配（如 ±0.01mm 级贴合、点胶、检测）绝大多数选用直角坐标方案的底层原因------不是你不想用机器人，而是物理规律决定了关节构型更难做到这个精度。

关键量化参数速览（与上节定性对比互为补充）：

参数	非标定制滑台（直角坐标）	关节机器人（6轴）
重复定位精度	±0.005~0.02mm	±0.02~0.1mm（依负载/臂展）
负载能力	水平≤200kg级	3~50kg（随位置下降）
速度	0.1~0.5m/s	1~10m/s（高速）
示教难度	无/低（坐标编程）	需示教器/离线编程
典型造价	1万~8万元	10万~50万元

同样是 ±0.01mm 级定位，直角坐标滑台造价通常在关节机器人的三分之一以内------这是高精度场景选直角坐标的现实理由。

四、选型决策框架（可复用，附 Python 脚本）

4.1 三步决策

Step 1｜判断动作规则性

• 动作可分解为"直线移动 + 定点作业"？→ 走直角坐标；
• 需要绕障、多姿态、沿空间曲线运动？→ 走关节。

Step 2｜判断精度与预算优先级

• 高精度 + 预算敏感 → 非标定制滑台（最具性价比）；
• 长行程、大跨度、重载 → 桁架式机械手。

Step 3｜判断空间与安全性

• 工作区上方/侧面可布置滑台 → 直角坐标优先；
• 工作区封闭、需伸入复杂空间 → 关节机器人；
• 无论哪种，关节机器人请按 ISO 10218 做安全防护设计。

4.2 选型判断脚本（可直接运行）

python

def choose_config(action_rule, high_precision, budget_sensitive,
                  long_stroke, need_dexterity, enclosed_space):
    """三步决策：返回 (构型, 理由)"""
    # Step 1：动作规则性
    if need_dexterity:
        return "关节机器人", "需绕障/多姿态/空间曲线，关节构型具备姿态能力"
    # Step 2：精度与预算
    if high_precision and budget_sensitive:
        return "非标定制滑台", "高精度+预算敏感，直角坐标精度刚性占优且成本低"
    # Step 3：行程与空间
    if long_stroke:
        return "桁架式机械手", "长行程/大跨度/重载，龙门式直角坐标更适合"
    if enclosed_space:
        return "关节机器人", "工作区封闭需伸入复杂空间，关节臂展灵活"
    return "直角坐标滑台", "动作规则、无特殊约束，直角坐标最务实"

# 示例：3C 精密装配（高精度、预算敏感、动作规则）
print(choose_config(action_rule=True, high_precision=True,
                    budget_sensitive=True, long_stroke=False,
                    need_dexterity=False, enclosed_space=False))
# 输出：('非标定制滑台', '高精度+预算敏感，直角坐标精度刚性占优且成本低')

实用提示：当"直角坐标"与"关节"都能满足时，优先选成本更低、维护更简单的直角坐标方案；只有姿态与绕障成为硬约束，再升级到关节机器人。

构型评估量化清单（决策时可逐项打分）：

评估项	直角坐标得分逻辑	关节得分逻辑
精度需求≥±0.05mm	+2（构型天然占优）	0（需依赖高精度减速机）
预算<10万	+2（滑台1~8万）	-1（关节10~50万）
行程>1m	0（可桁架/齿轮齿条）	+1（臂展覆盖）
负载>50kg	+1（导轨承载强）	-1（随位置下降）
需6轴姿态/绕障	-2（需加回转轴）	+2（天然具备）
工作空间封闭	0	+1（紧凑占地）
维护周期>5年	+1（结构简单）	-1（需专业保养）
汇总得分高者	直角坐标优先	关节优先

以典型 3C 装配（±0.01mm、预算8万、行程400mm、负载5kg、无需绕障、维护≥5年）为例：直角坐标得 2+2+0+1+0+0+1=6 分，关节得分 0-1+1-1+2+1-1=1 分------构型结论一目了然。

五、安全与验收：容易被忽略的专业项

专业项	关键要求	依据标准
安全防护	关节机器人须做风险评估与防护设计	ISO 10218-1/2（2025修订版）
撞击风险	滑台/桁架运动速度与负载同样需评估	风险评估
性能验收	重复定位精度、路径精度、位姿稳定时间按标准方法测试	ISO 9283
滑台验收	直线模组精度、负载与刚性按技术协议校核	GB/T 17587、JB/T 14209.2

把标准写进技术协议，验收才有据可依，也减少供应商扯皮。

六、案例佐证

以下为我们（盘岩科技）在自动化集成领域的项目实践（参数为项目整理示意，具体以实际验收数据为准）：

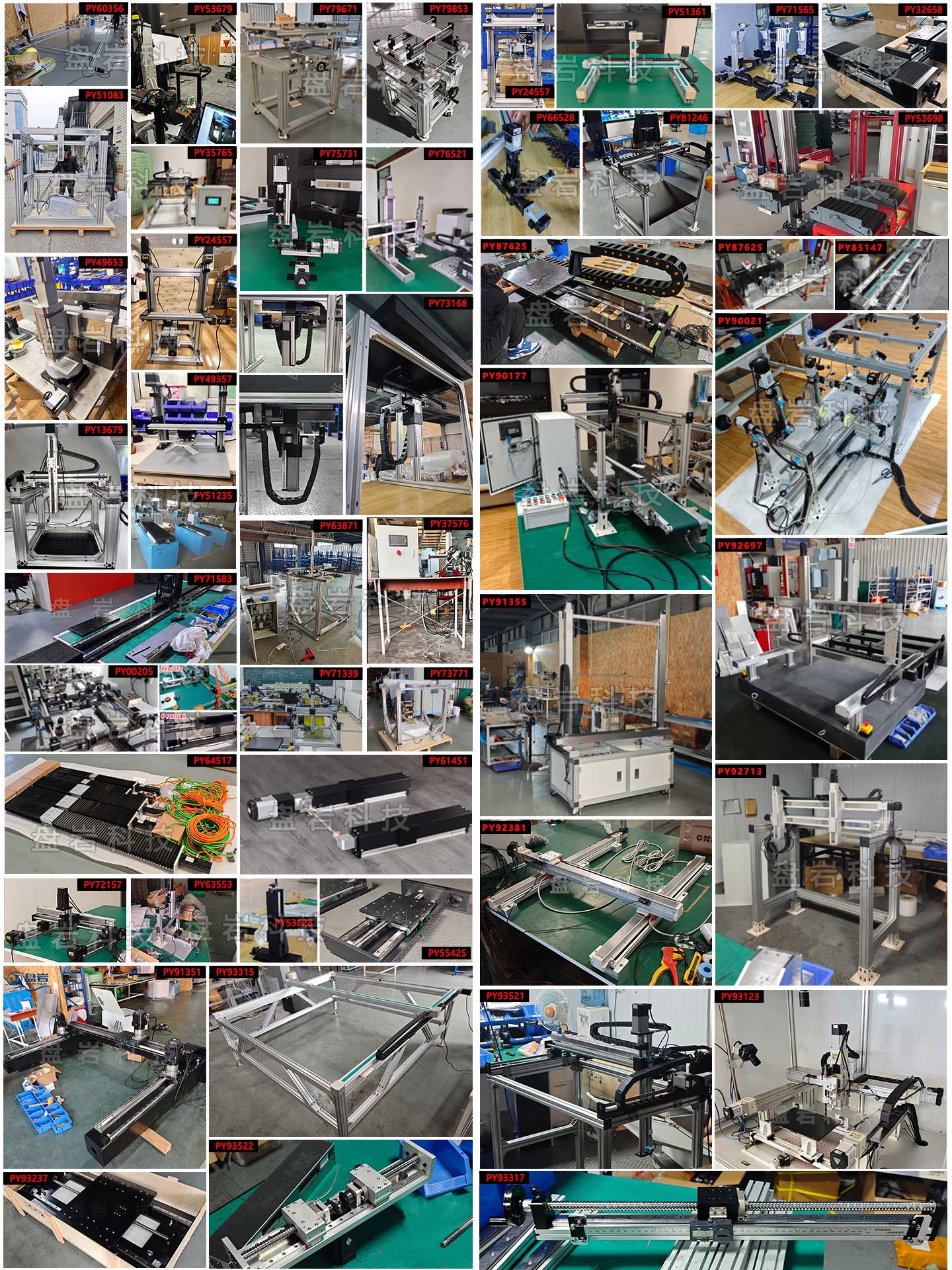

部分非标定制案列分享

案例一：非标定制滑台（直角坐标）· 3C 精密装配线

• 问题：3C 精密装配工位受限，要求 ±0.01mm 量级定位精度，常规关节机器人精度不达标且预算超支。
• 我们介入：评估动作规则（直线移动+定点贴合），确定采用直角坐标构型。
• 方案：悬臂式丝杆滑台，X 轴 400mm 丝杆模组 + Y 轴 300mm + Z 轴 200mm，三轴整体设计刚性接口，配控制程序。
• 结果 ：客单价约 2.5 万元，重复定位精度 ±0.01mm 达标，换型灵活、成本可控。构型对了，问题就解决一半。

案例二：桁架式机械手（直角坐标）· 重载上下料

• 问题：某重载上下料场景需要长行程大负载搬运，人工效率低、有安全风险。
• 我们介入：大跨度龙门结构，采用龙门模组+丝杆模组双导轨方案。
• 方案：Y 轴行程 1.2m 龙门式桁架机械手，水平负载约 80kg，配套铝型架与拖链，整机交付。
• 结果 ：客单价约 3.8 万元，替代人工提升效率，定位稳定。长行程重载，直角坐标的龙门构型最务实。

案例三：xyz三轴运动平台（直角坐标）· 精密点胶/视觉检测

• 问题：客户精密点胶兼视觉检测，需要 X-Y-Z 三轴联动，行程 X400mm/Y400mm/Z300mm，要求轨迹平滑、定位 ±0.02mm，且要整体交付（含控制与程序）。
• 我们介入：三轴同属直角坐标构型，评估后确定统一选型、整体设计刚性接口，避免拼接式三轴联动的协同问题。
• 方案：PKH80 丝杆模组三轴组合（X400/Y400/Z300），按工况升级伺服闭环，加装半封闭盖板，配套控制柜与点胶轨迹程序，整机交付。
• 结果 ：客单价约 3.2 万元，定位精度 ±0.02mm 达标，点胶轨迹平滑无抖动，通电即用。三轴联动 + 整机交付，是直角坐标构型在精密工艺场景的典型应用。

共同点：动作规则、精度优先的场景，直角坐标方案是更务实的选择------这也解释了为什么精密装配、点胶检测与长行程搬运的自动化集成，大多优先评估直角坐标构型。

七、术语速查表

术语	含义
直角坐标机器人 Cartesian Robot	三个正交直线运动轴构成的机器人构型
关节型机器人 Articulated Robot	通过回转关节串联的机器人构型
自由度 DOF	机器人可独立控制的运动轴数量
工作包络 Workspace	机器人末端可达的空间范围
重复定位精度	同一指令多次到达位置的离散度（越接近越好）
绝对精度	指令位置与实际到达位置的偏差
悬伸/悬臂变形	负载作用下结构的挠性变形，影响精度
末端执行器 End Effector	安装在末端完成实际作业的装置（夹爪、吸盘等）

八、常见问题（FAQ）

Q1：滑台是不是比关节机器人"低端"？

不是。两者是不同的运动学构型。规则直线动作场景，直角坐标方案精度更高、成本更低、更可靠。

Q2：关节机器人能完全替代滑台吗？

部分可以，但精度、刚性、成本不占优；规则动作硬用关节机器人属于构型错配。

Q3：桁架机械手和关节机器人哪个贵？

一般关节机器人更贵，还含示教、防护、保养成本；桁架造价更可控。

Q4：如何判断一个方案"非标"价值？

当标准品无法覆盖精度/负载/行程/环境时，整体设计的非标定制可省去改造与返工，综合成本往往更优。

Q5：为什么精密装配多用滑台？

直角坐标构型误差不跨轴累积、变形可控，物理上更容易达到高重复定位精度（±0.01mm 量级）。

结语

非标定制滑台、工业机械手、关节机器人不是同一条赛道上的三辆车，而是两类运动学构型的选择。理解"直角坐标 vs 关节"的本质差异，你就能在精度、成本、灵活性之间做出理性权衡，而不是凭感觉或价格选型。

我们深耕行业多年，凭借扎实的产品与交付赢得了客户口碑，也积累了丰富的一手案例。依托丝杆模组、同步带模组、齿轮齿条模组及非标定制滑台模组、龙门模组、xyz三轴运动平台等产品组合，提供从需求设计、模组选型、铝型架加工到控制系统集成与程序调试的一站式服务。这些项目里既有成功的经验，也有踩坑的教训，我们将持续在CSDN这个平台与各位工程师一同分享、交流、学习，共促行业发展！

文末互动：你在滑台和机器人之间纠结过吗？最后是怎么定的？踩过构型选错的坑吗？欢迎在评论区聊聊，我们一起完善这套选型框架。
