在Matlab中绘制三维等高线图

在"在Matlab中绘制二维等高线图"中实现了二维等高线的绘制,这篇博文继续在此基础上绘制三维等高线图,把contour( )函数调整为contour3( )函数即可,基本格式和用法相同。

已知:z=x^2+y^2,其中x为-10,10区间,y为-20,20区间。

要求:绘制三维等高线图。

在matlab命令行窗口输入以下程序:

Matlab 复制代码
x=-10:1:10;
y=-20:1:20;
[X,Y]=meshgrid(x,y);
Z= X.^2+Y.^2;
contour3 (X,Y,Z, 'ShowText','on','LabelSpacing', 100,'TextStep',150)
title('三维等高线图')
xlabel('x轴')
ylabel('y轴')
zlabel('z轴')

标签间距由原来的300调整为100,同一条等高线的标签数量增加,显得更为密集;标签显示步长由原来的100调整为150,只在150倍数的等高线上显示标签。运行后如图1所示。

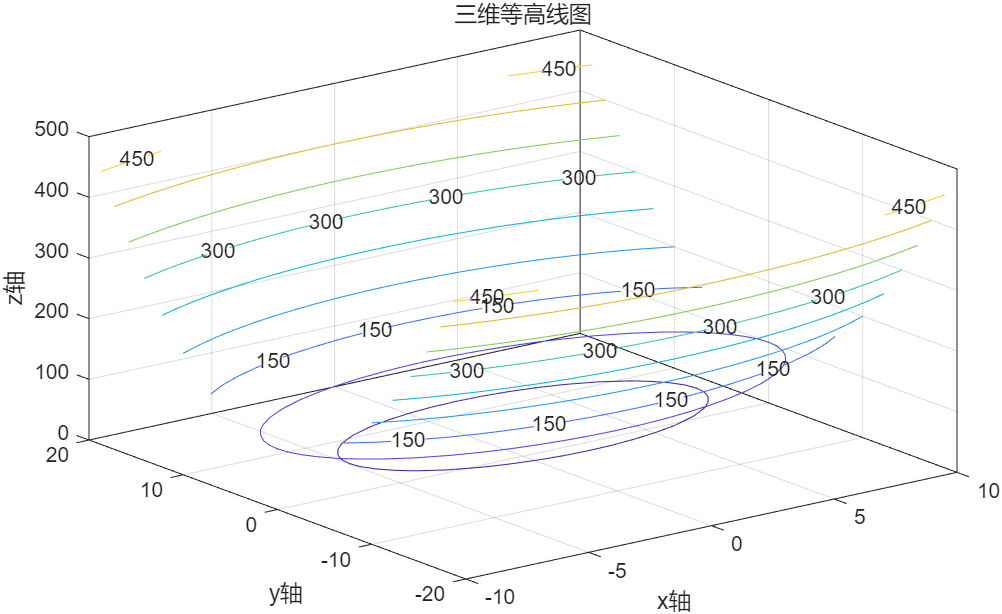

图1 三维等高线
