存储相关知识①---通用NAND Flash 基础
存储核心底层原理（通用Flash根基）
NAND Flash 原理

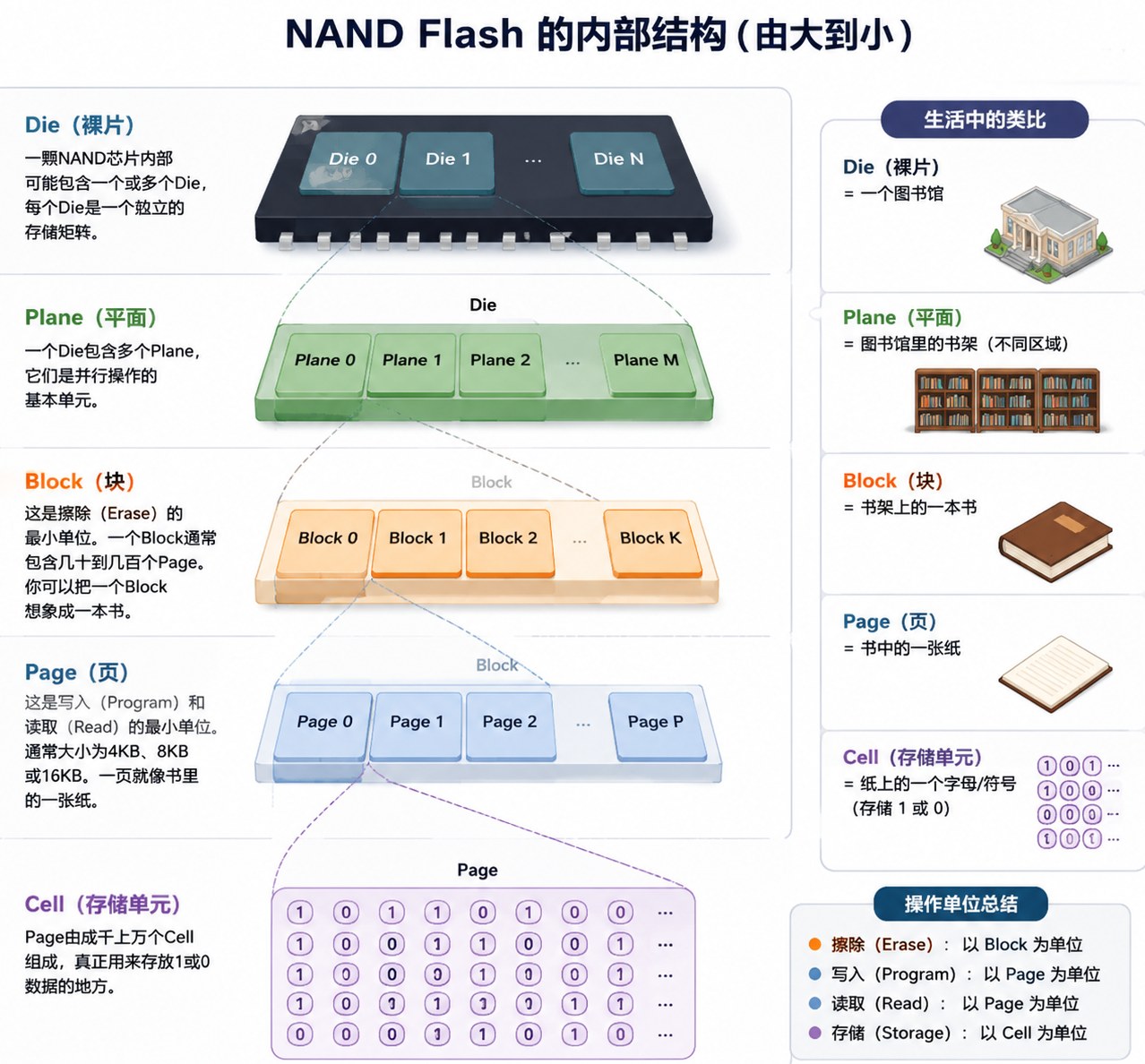

一、 宏观结构：
NAND Flash的内部，
由大到小可以分为以下几个层级：
①Die（裸片） ：一颗NAND芯片内部可能包含一个或多个Die，每个Die是一个独立的存储矩阵。
②Plane（平面） ：一个Die包含多个Plane，它们是并行操作的基本单元。
③Block（块） ：这是擦除（Erase）的最小单位。一个Block通常包含几十到几百个Page。你可以把一个Block想象成一本书。
④Page（页） ：这是写入（Program）和读取（Read）的最小单位。通常大小为4KB、8KB或16KB。一页就像书里的一张纸。
⑤Cell（存储单元）：Page由成千上万个Cell组成，真正用来存放1或0数据的地方。
NAND Flash 主要物理痛点：只能按页读写（写数据只能由 1 ---> 0），按块擦除（擦除由 0 ---> 1），而且每次擦除会影响Nand寿命（物理氧化），所以为了延长使用寿命才引入多种算法提高效率
存储算法介绍------目的：提升 SSD 可靠性、寿命与性能
FTL地址映射：（提高Nand寿命和提高访存效率）
FTL（Flash Translation Layer，闪存转换层） 是SSD的主控固件，它充当主机（操作系统）与物理闪存之间的"翻译官"。主机看到的地址是连续的，但FTL会将其巧妙映射到物理闪存上。
（个人认为在映射算法这块和计算机组成原理中CPU Cache映射非常相似）

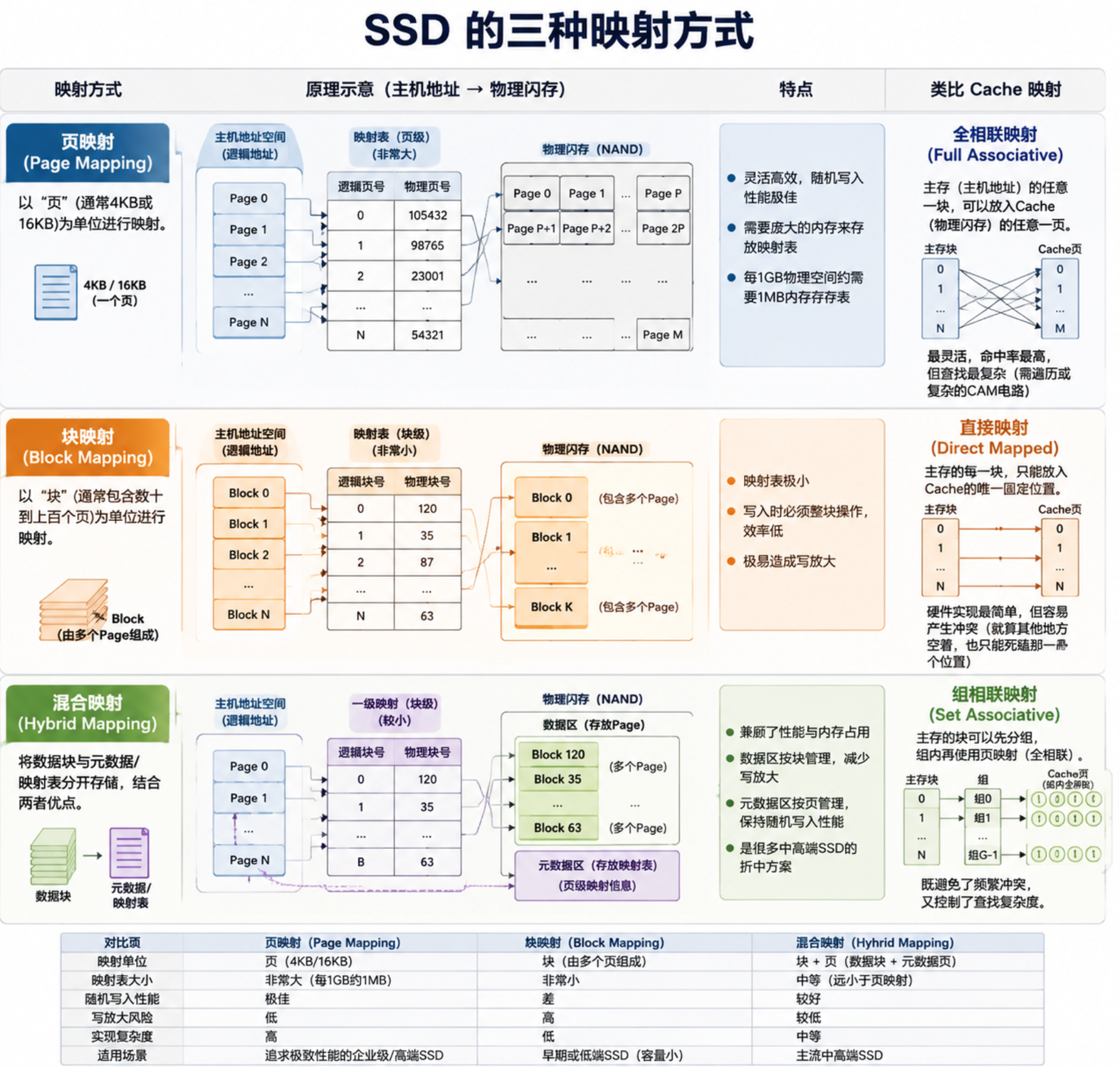

SSD的三种映射方式：
页映射（Page Mapping） ：以"页"（通常是4KB或16KB）为单位进行映射。
特点：灵活高效，随机写入性能极佳，但需要庞大的内存来存放映射表（每1GB物理空间就需要约1MB内存存表）。
（类比Cache映射：全相联映射（Full Associative）：主存（主机地址）的任意一块，可以放入Cache（物理闪存）的任意一页。最灵活，命中率最高，但查找起来最费劲（需要遍历或复杂的CAM电路））
块映射（Block Mapping） ：以"块"（通常包含数十到上百个页）为单位进行映射。
特点：映射表极小，但写入时必须整块操作，效率低，极易造成写放大。
（类比Cache映射：直接映射（Direct Mapped）：主存的每一块，只能放入Cache的唯一固定位置。硬件实现最简单，但容易产生冲突（就算其他地方空着，也只能死磕那一个位置）。）
混合映射（Hybrid Mapping） ：将数据块与元数据/映射表分开存储，结合两者优点。
特点：兼顾了性能与内存占用，是很多中高端SSD的折中方案。
（类比Cache映射：组相联映射（Set Associative）：主存的块可以先分组，组内再使用页映射（全相联）。既避免了频繁冲突，又控制了查找复杂度。）

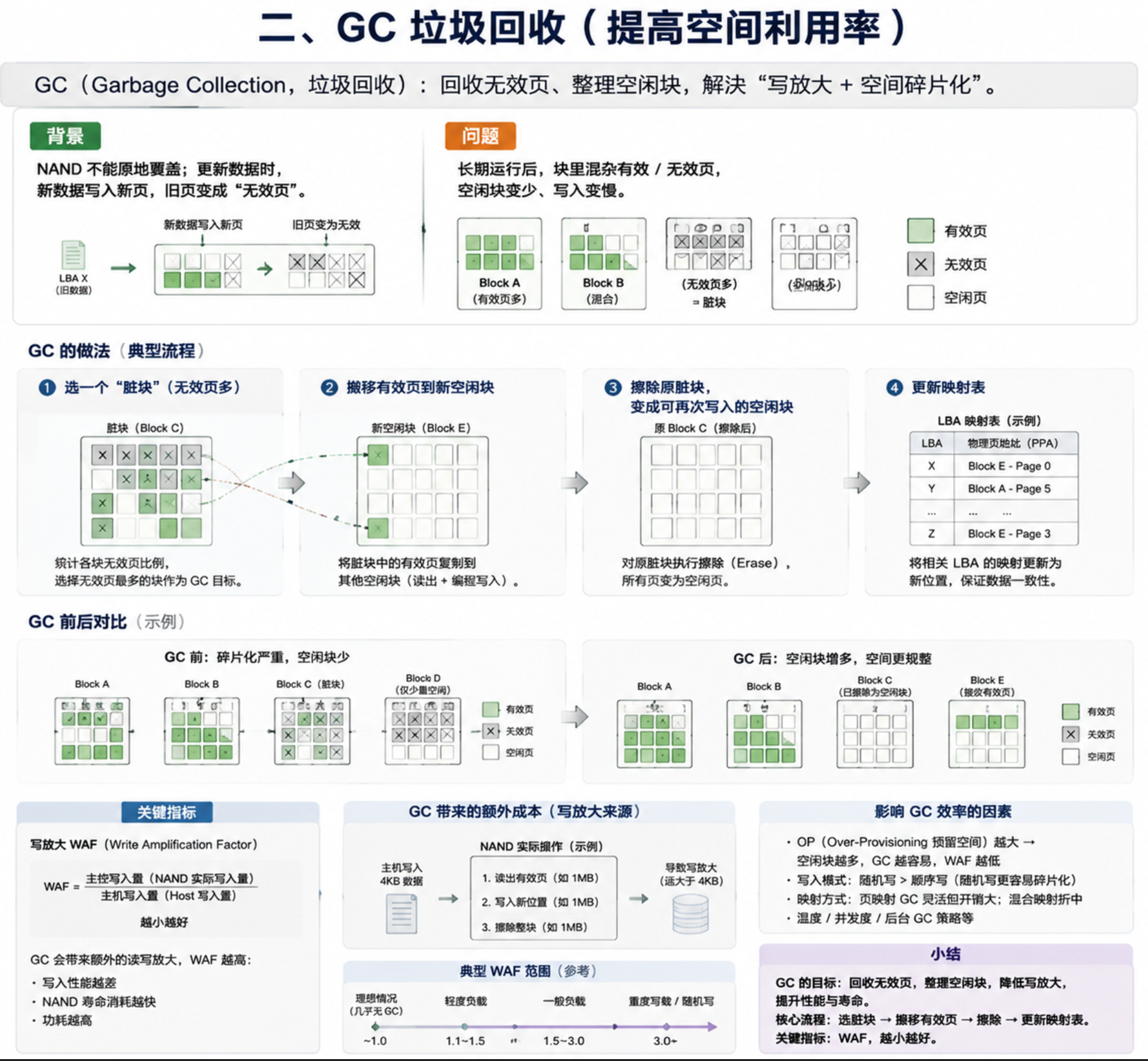

GC 垃圾回收：（提高空间利用率）
GC（Garbage Collection，垃圾回收）：回收无效页、整理空闲块，解决 "写放大 + 空间碎片化"。
背景 ：NAND 不能原地覆盖；更新数据时，新数据写入新页，旧页变成 "无效页"。
问题 ：长期运行后，块里混杂有效 / 无效页，空闲块变少、写入变慢。
做法 ：
①选一个 "脏块"（无效页多）；
②搬移有效页到新空闲块；
③擦除原脏块，变成可再次写入的空闲块。
关键指标 ：写放大 WAF（主控写入量 / 主机写入量），越小越好 ；GC 会带来额外读写，影响性能。

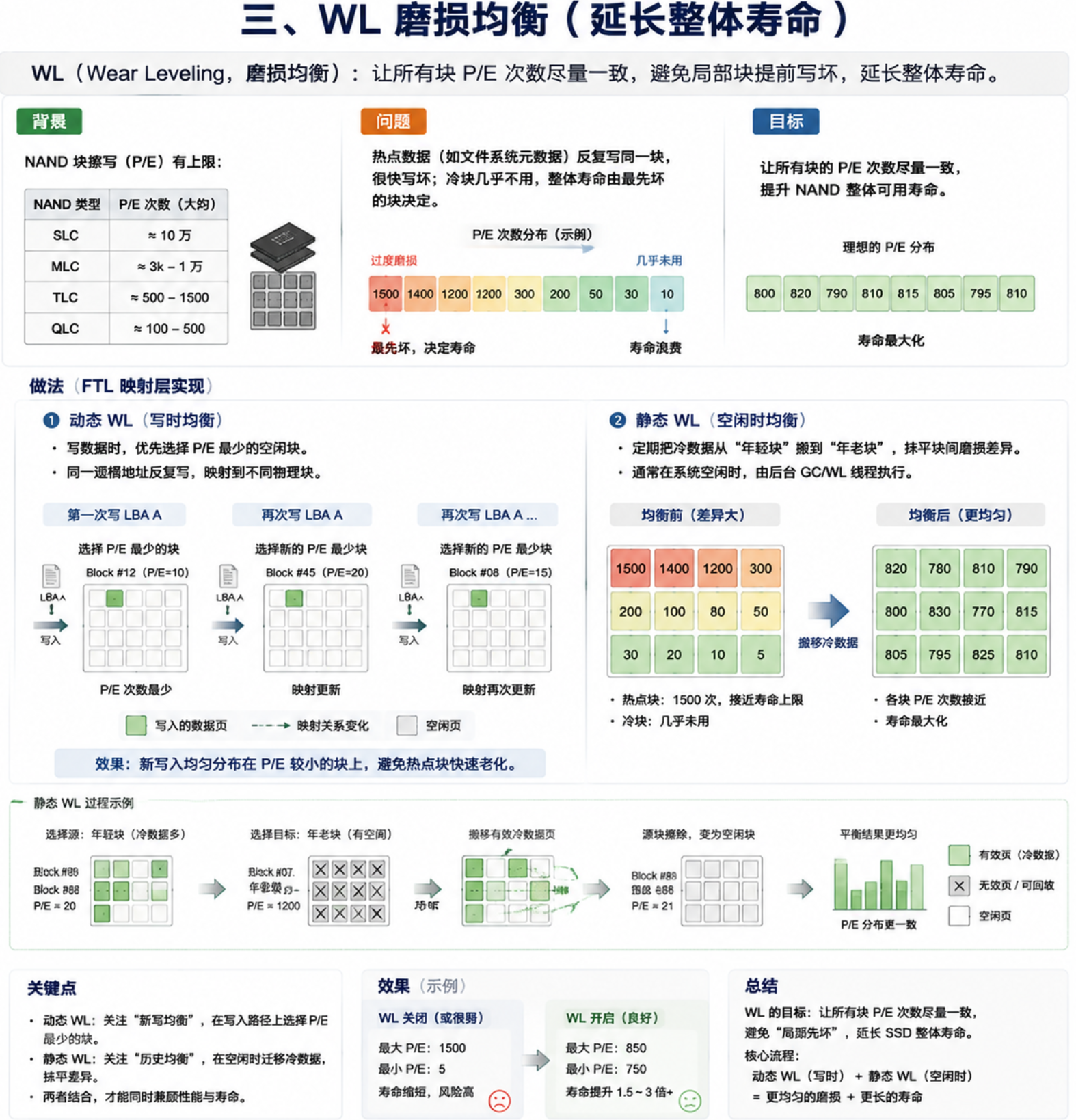

WL 磨损均衡：（延长整体寿命）
WL（Wear Leveling，磨损均衡）：让所有块 P/E 次数尽量一致，避免局部块提前写坏，延长整体寿命。
背景：NAND 块擦写（P/E）有上限：
SLC ≈ 10 万
MLC ≈ 3k--1 万
TLC ≈ 500--1500
QLC ≈ 100--500
问题 ：热点数据（如文件系统元数据）反复写同一块，很快写坏；冷块几乎不用，整体寿命由最先坏的块决定。
做法 （FTL 映射）：
①动态 WL：写数据时，优先选 P/E 最少的空闲块；同一逻辑地址反复写，映射到不同物理块。
②静态 WL：定期把 冷数据从年轻块搬到年老块，抹平块间磨损差异。

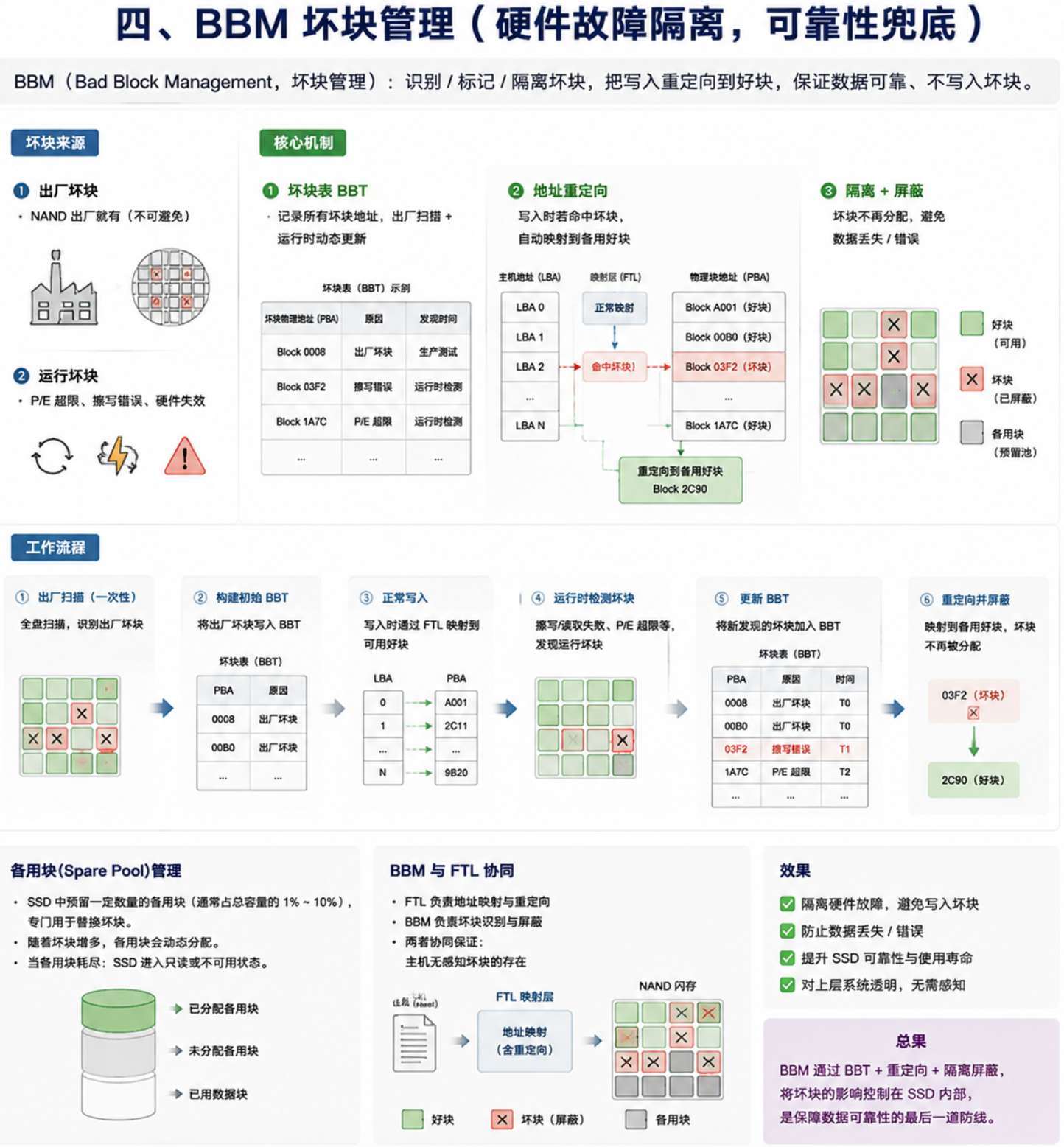

BBM 坏块管理：（硬件故障隔离，可靠性兜底）
BBM（Bad Block Management，坏块管理）：识别 / 标记 / 隔离坏块，把写入重定向到好块，保证数据可靠、不写入坏块。
坏块来源 ：
①出厂坏块：NAND 出厂就有（不可避免）；
②运行坏块：P/E 超限、擦写错误、硬件失效。
核心机制 ：
①坏块表 BBT：记录所有坏块地址，出厂扫描 + 运行时动态更新；
②地址重定向：写入时若命中坏块，自动映射到备用好块；
③隔离 + 屏蔽：坏块不再分配，避免数据丢失 / 错误。
可靠性算法
1. ECC 错误校验纠错
作用：修正 NAND 电荷漂移导致的位错误
等级：SLC 轻量 ECC，TLC/QLC 强制 LDPC 硬纠错
场景：读干扰、编程干扰、电荷漏电纠错
2. RAID 磁盘冗余
RAID0：条带分片，极速无冗余
RAID1：镜像备份，高可靠双倍空间
RAID5：奇偶校验，兼顾容量与容错
RAID6：双校验，双盘容错，企业级通用
3. 掉电保护
硬件：钽电容 / 超级电容，断电缓存落盘
软件：日志日志块、元数据预存，防止断电分区损坏、数据错乱
4. 数据恢复
逻辑恢复：FTL 映射表重建、无效页回溯
硬件恢复：NAND 原始数据读取、ECC 硬解码、坏块跳过重组
性能指标
1.顺序读写 ：大文件连续吞吐，视频 / 拷贝场景
2.4K 随机读写 ：小文件高频访问，系统、数据库核心指标
3.IO 延迟 ：单请求响应耗时，越低系统越流畅
4.带宽 ：单位时间最大数据传输量
5.IOPS ：每秒最大读写请求数，随机性能核心
6.写入放大 ：实际写入 / 主机写入比值，越小越省寿命
7.功耗模型 ：
①活跃功耗：全速读写功耗
②休眠功耗：待机低功耗
③动态调压：闲时降频降压省电
