STM32 零基础可移植教程 03：蜂鸣器响一声，LED 跟着翻转一次

上一篇我们已经用 GPIO 点亮了 LED。LED 能闪，说明你已经把 CubeMX 引脚配置、Keil 编译下载、main.c 调用位置这条链路跑通了。

这一篇继续用 GPIO，不过换一个更容易踩坑的小外设：蜂鸣器。

蜂鸣器最容易让新手迷糊的地方，不是 HAL_GPIO_WritePin() 这个函数，而是硬件类型和有效电平：

有源蜂鸣器：给一个固定电平就能响；
无源蜂鸣器：需要 PWM 方波才能稳定发声；
有些蜂鸣器高电平响；
有些蜂鸣器低电平响；
有些板子中间还加了三极管或 MOS 管，GPIO 控制的其实是"开关管"。

所以这一篇不急着做歌曲，也不急着做不同音调。我们先做一个非常明确的目标：

bash 复制代码

蜂鸣器短响一次，同时 LED 翻转一次，然后等待 2 秒，循环重复

这样做有两个好处：

蜂鸣器响一下，说明蜂鸣器 GPIO 控制通了；
LED 翻转一下，说明主循环确实在跑，也顺手复习上一章的 app_led 封装。

本篇目标

最终现象：

bash 复制代码

蜂鸣器短响一声
LED 状态翻转一次
等待 2 秒
然后重复

本篇用到的外设：

bash 复制代码

GPIO Output

本篇跑通标准：

Keil 编译通过；
程序能下载到开发板；
蜂鸣器能按周期短响；
LED 能随着每次蜂鸣器动作翻转亮灭；
能说清楚自己的蜂鸣器是高电平有效还是低电平有效；
能说清楚自己的蜂鸣器是有源还是无源。

如果你的蜂鸣器是无源蜂鸣器，这一篇用 GPIO 固定电平可能只能听到很短的"咔哒"声，甚至可能不响。那不是代码一定错了，而是无源蜂鸣器本来就需要 PWM。PWM 发声我们后面单独讲。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意 STM32 开发板都可以

下载器

ST-LINK/V2 或板载 ST-LINK

LED

沿用上一篇 LED 工程

蜂鸣器

推荐先用有源蜂鸣器模块

原理图

如果是板载蜂鸣器，一定要看原理图

杜邦线

外接蜂鸣器模块时使用

这里先把概念说清楚：

bash 复制代码

有源蜂鸣器：内部带振荡电路，给固定电平就能响
无源蜂鸣器：内部没有振荡电路，需要 MCU 输出 PWM 方波

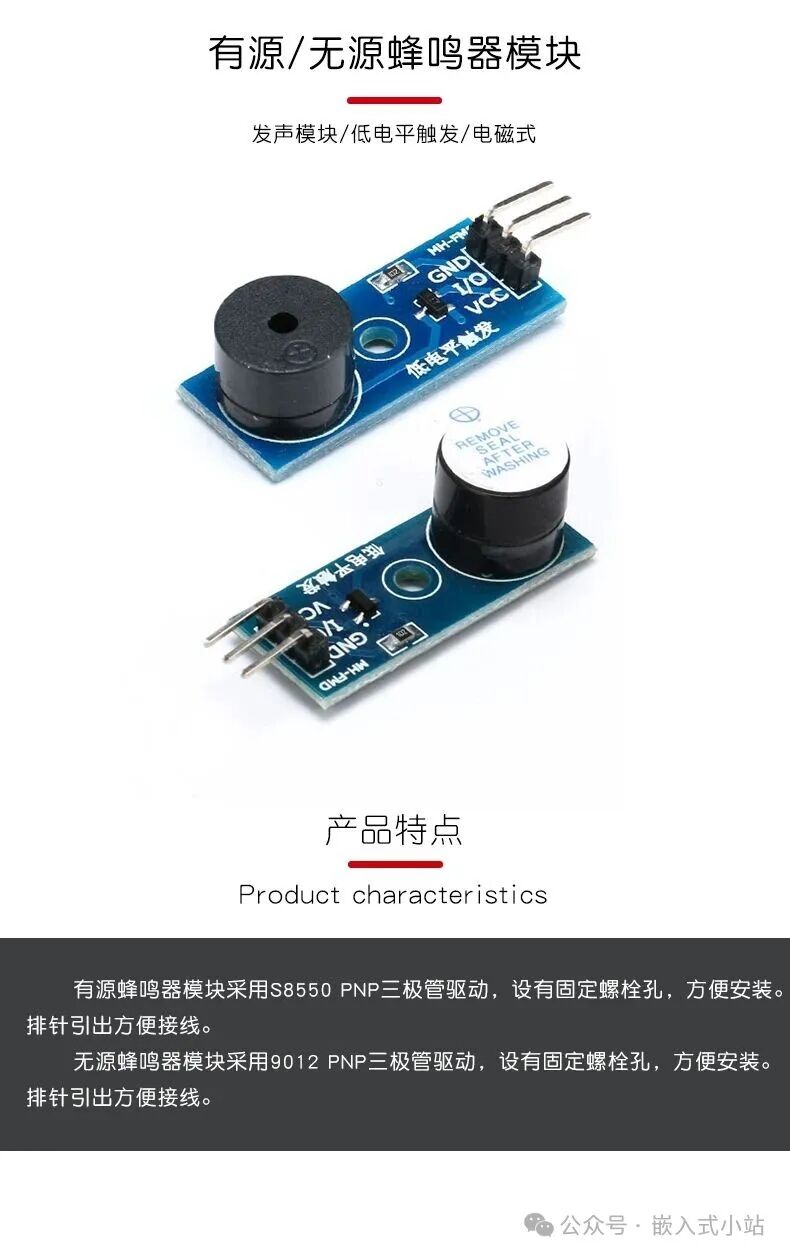

如果你手里的模块有 VCC、GND、SIG/I/O 三个引脚，而且卖家说明"高电平触发"或"低电平触发"，大概率是有源蜂鸣器模块。

如果你手里只是一个两脚蜂鸣器本体，或者原理图里明确写的是无源蜂鸣器，那固定电平不一定能让它稳定发声。

硬件连接

如果你的开发板自带蜂鸣器，先看原理图，确认蜂鸣器控制脚接到哪个 MCU 引脚。

如果你外接一个常见有源蜂鸣器模块，一般这样接：

蜂鸣器模块

STM32 开发板

| --- | --- |

VCC

3.3V 或 5V，按模块说明来

GND

SIG / I/O

一个普通 GPIO 引脚

注意三件事：

GND 必须和 STM32 共地。
模块电压要看说明，有些 5V 蜂鸣器用 3.3V 也能响，有些声音会很小。
如果是直接驱动蜂鸣器本体，最好通过三极管或 MOS 管，不建议让 GPIO 直接带大电流负载。

常见驱动电路有两类：

bash 复制代码

GPIO 输出高电平 -> 蜂鸣器响

或者：

bash 复制代码

GPIO 输出低电平 -> 蜂鸣器响

所以这一篇和 LED 一样，也要先确认有效电平。

这张图展示了蜂鸣器驱动电路，核心功能是通过PC0引脚输出的PWM方波信号控制蜂鸣器发声。

电路中，PC0连接至NPN三极管Q3的基极，R17（1kΩ）用于基极限流，R16（10kΩ）作为下拉电阻，防止IO口悬空时三极管误触发。

BEEP1为蜂鸣器，其一端接3.3V电源，另一端接Q3的集电极，Q3的发射极接地，因此Q3起到电子开关的作用。

当PC0输出高电平时，Q3导通，蜂鸣器得电发声；当PC0输出低电平时，Q3截止，蜂鸣器断电停止。

由于蜂鸣器为感性负载，断电瞬间会产生反向感应电动势，二极管D6（1N4148）作为续流二极管，为该反向电压提供泄放回路，从而保护Q3不被击穿。

需要注意的是，该电路适配无源蜂鸣器，需要单片机提供方波信号才能发声，若想发出不同音调，可通过改变PWM频率实现。

如果你的原理图像下面这种结构：

bash 复制代码

MCU GPIO -> 基极电阻 -> NPN 三极管 -> 蜂鸣器 -> 3.3V

那 MCU 的 GPIO 通常不是直接驱动蜂鸣器，而是在控制三极管这个"电子开关"。

以常见 NPN 三极管低端开关为例：

GPIO 输出高电平：三极管导通，蜂鸣器得到电流；
GPIO 输出低电平：三极管截止，蜂鸣器断电；
基极串联电阻用于限流；
下拉电阻用于避免 MCU 引脚悬空时误响；
如果蜂鸣器或负载有感性特征，旁边可能会加续流二极管保护三极管。

如果图纸或资料明确写的是"无源蜂鸣器"，那就记住：这一篇只能先验证控制脚和开关电路，真正稳定发声、改变音调，需要等 PWM 篇。

CubeMX 配置步骤

1. 复制上一篇 LED 工程

建议从上一篇 02_led_gpio 复制一份，改名为：

bash 复制代码

03_buzzer_gpio

这样你可以保留上一篇 LED 工程，后面遇到问题时方便对比。

如果你重新新建工程，也可以按第一篇的流程走：

选择芯片型号；

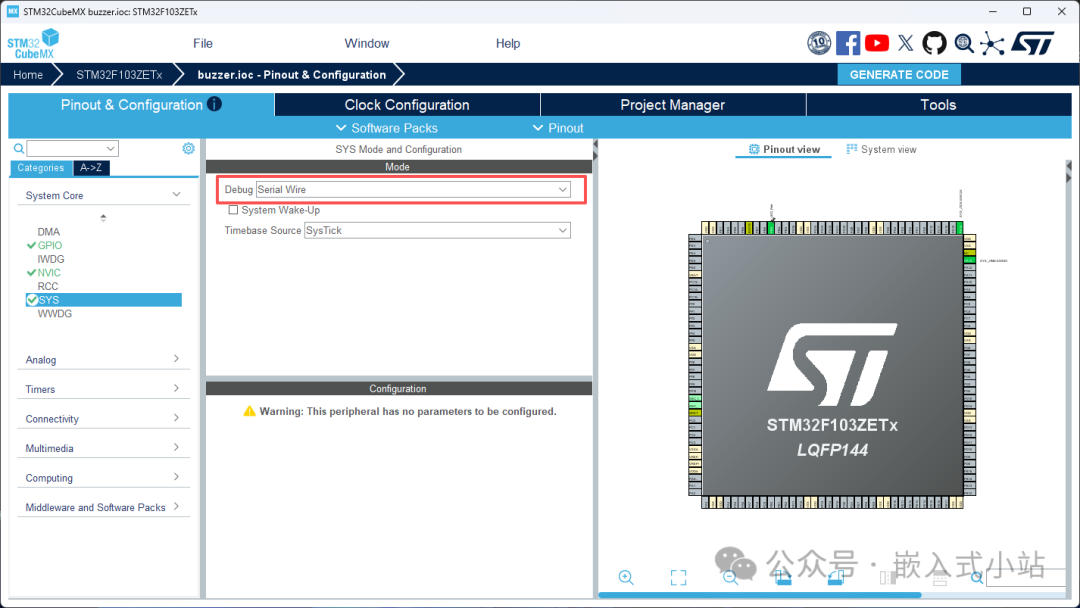

SYS -> Debug 设置为 Serial Wire；
时钟先保持默认 HSI；
Project Manager 选择 MDK-ARM；
生成 Keil 工程。

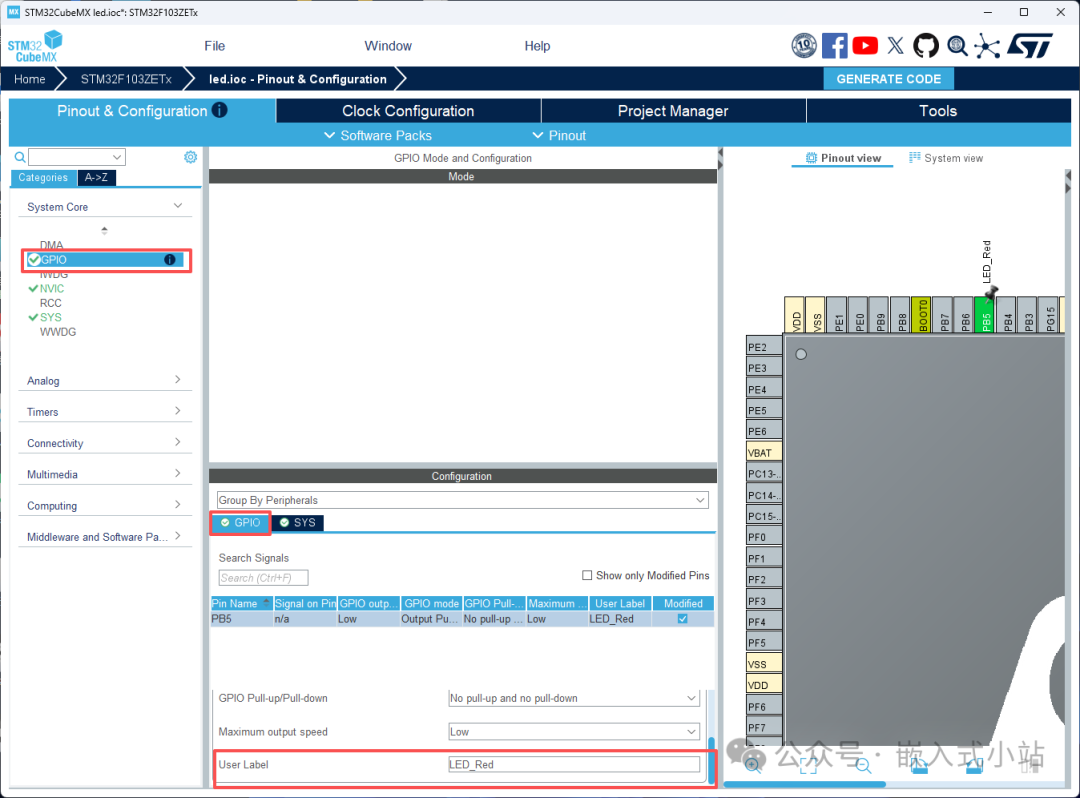

2. 保留 LED 输出配置

这一篇会继续使用 LED，所以第 02 篇里的 LED 配置要保留：

配置项

推荐值

| --- | --- |

GPIO mode

GPIO_Output

User Label

LED

初始电平

按 LED 有效电平设置为默认灭

如果你的 CubeMX 里 LED 标签叫 LED_Red，那代码里就要适配 LED_Red_Pin 和 LED_Red_GPIO_Port；如果想直接复用教程里的 app_led.c，建议把 User Label 统一改成 LED。

你现在如果已经用 LED_Red 跑通了，也可以保留这个名字，只要你的 app_led.c 里已经做了对应适配即可。

3. 找到蜂鸣器对应的 GPIO 引脚

假设你的蜂鸣器控制脚接在 PB8。

在 CubeMX 的 Pinout 页面找到 PB8，点击后选择：

bash 复制代码

GPIO_Output

如果你的蜂鸣器接在 PA8、PB5、PC0，就配置对应引脚。

原则还是那句话：原理图接到哪个 MCU 引脚，CubeMX 就配置哪个引脚。

4. 给蜂鸣器引脚起名字

进入：

bash 复制代码

System Core -> GPIO

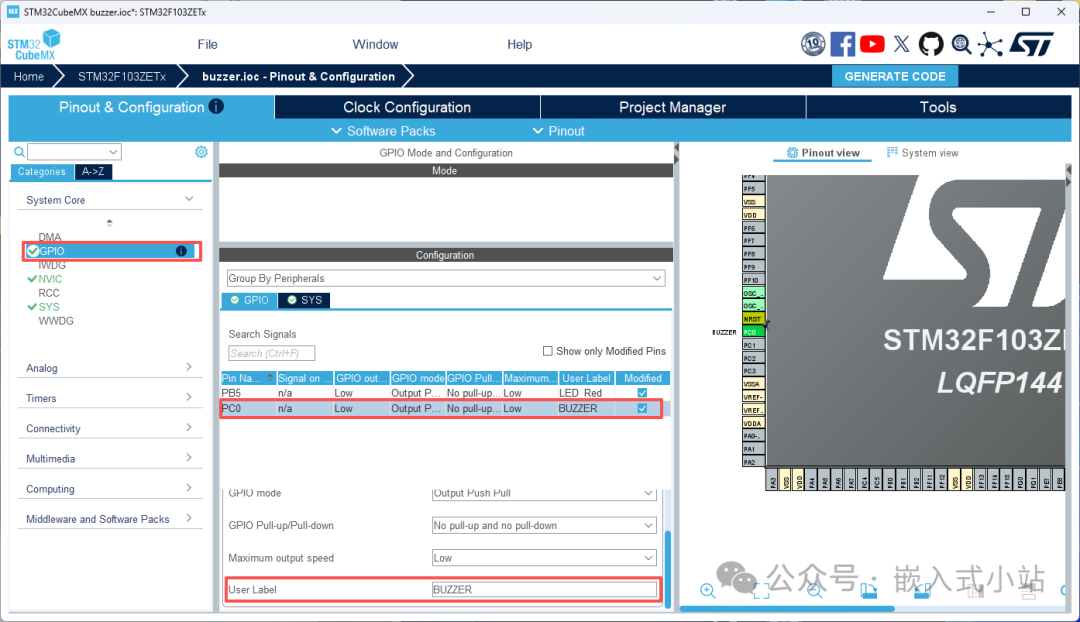

找到刚才配置的蜂鸣器引脚，把 User Label 改成：

bash 复制代码

BUZZER

这样 CubeMX 生成代码后，会在 main.h 里生成类似：

bash 复制代码

#define BUZZER_Pin GPIO_PIN_8
#define BUZZER_GPIO_Port GPIOB

后面我们的 app_buzzer.c 就直接用这两个宏。

为什么要这样做？

因为换板子时，只要 CubeMX 里仍然把蜂鸣器标签叫 BUZZER，应用层代码就不用到处改。

5. 设置蜂鸣器 GPIO 参数

蜂鸣器控制脚作为普通输出，可以这样配置：

配置项

推荐值

说明

| --- | --- | --- |

GPIO output level

按有效电平选择默认"关闭"状态

上电时不要让蜂鸣器乱响

GPIO mode

Output Push Pull

普通推挽输出

GPIO Pull-up/Pull-down

No pull-up and no pull-down

输出模式一般不需要内部上下拉

Maximum output speed

Low

本篇只是开关控制，不需要高速

User Label

BUZZER

生成 BUZZER_Pin 和 BUZZER_GPIO_Port

如果你的蜂鸣器是高电平响，初始电平建议设为 Low。

如果你的蜂鸣器是低电平响，初始电平建议设为 High。

这样上电后蜂鸣器默认不响，只有代码调用 App_Buzzer_On() 时才响。

6. 生成 Keil 工程

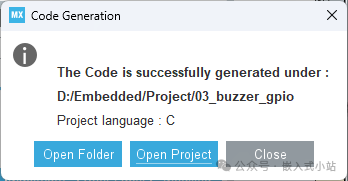

配置完成后点击：

bash 复制代码

GENERATE CODE

然后打开 Keil 工程，先编译一次，确认 CubeMX 生成的工程没有问题。

Keil 工程生成和编译

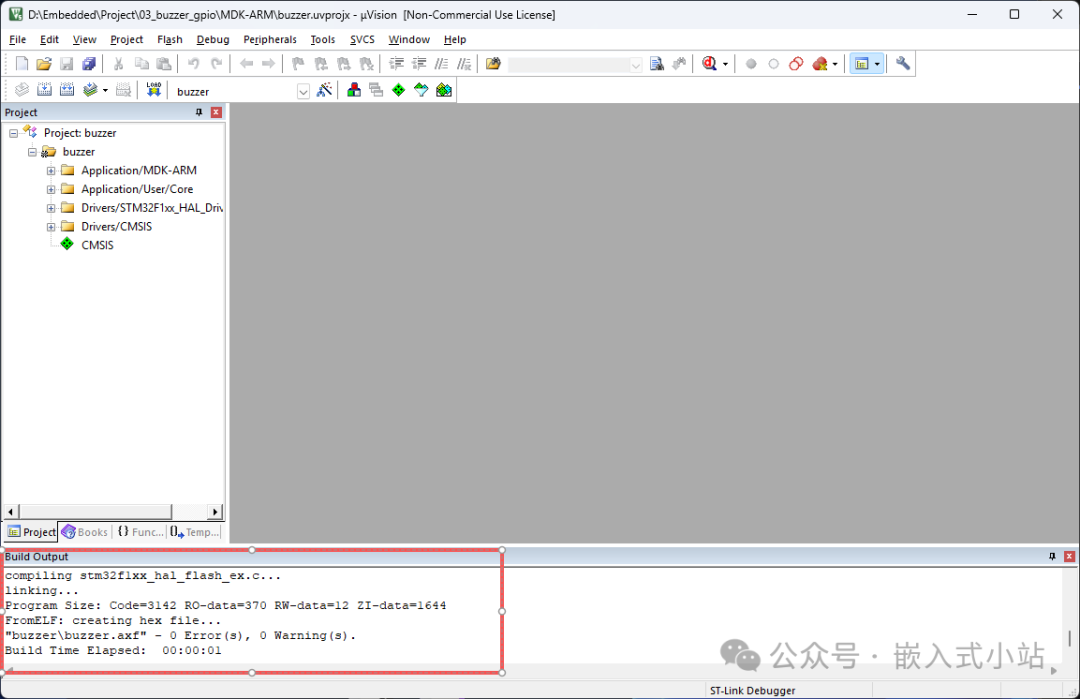

打开 Keil 后，先编译：

bash 复制代码

Build / F7

确认输出里没有错误：

bash 复制代码

0 Error(s)

如果这一步报错，先别怀疑蜂鸣器代码，因为我们还没写。优先检查工程路径、芯片 Pack、CubeMX 是否生成成功。

完整代码

这一篇会用到两个应用模块：

bash 复制代码

Core/Inc/app_led.h
Core/Src/app_led.c
Core/Inc/app_buzzer.h
Core/Src/app_buzzer.c

其中 app_led.h/.c 沿用上一篇，app_buzzer.h/.c 是本篇新增。

main.c 只负责初始化和调用，不把蜂鸣器控制逻辑直接写散。

1. 新建 `Core/Inc/app_buzzer.h`

在 Core/Inc 目录下新建：

bash 复制代码

app_buzzer.h

写入下面代码：

bash 复制代码

#ifndef APP_BUZZER_H
#define APP_BUZZER_H

#include "main.h"
#include <stdint.h>

void App_Buzzer_Init(void);
void App_Buzzer_On(void);
void App_Buzzer_Off(void);
void App_Buzzer_Beep(uint32_t ms);

#endif

2. 新建 `Core/Src/app_buzzer.c`

在 Core/Src 目录下新建：

bash 复制代码

app_buzzer.c

写入下面代码：

bash 复制代码

#include "app_buzzer.h"

/*
 * BUZZER_GPIO_Port and BUZZER_Pin are generated by CubeMX in main.h.
 * Set the buzzer pin User Label to BUZZER in CubeMX.
 */
#ifndef BUZZER_GPIO_Port
#error "BUZZER_GPIO_Port is not defined. Set the buzzer pin User Label to BUZZER in CubeMX."
#endif

#ifndef BUZZER_Pin
#error "BUZZER_Pin is not defined. Set the buzzer pin User Label to BUZZER in CubeMX."
#endif

/*
 * Many external active buzzer modules are active-high.
 * If your board uses active-low buzzer drive, swap these two macros.
 */
#ifndef APP_BUZZER_ON_LEVEL
#define APP_BUZZER_ON_LEVEL   GPIO_PIN_SET
#endif

#ifndef APP_BUZZER_OFF_LEVEL
#define APP_BUZZER_OFF_LEVEL  GPIO_PIN_RESET
#endif

void App_Buzzer_Init(void)
{
    App_Buzzer_Off();
}

void App_Buzzer_On(void)
{
    HAL_GPIO_WritePin(BUZZER_GPIO_Port, BUZZER_Pin, APP_BUZZER_ON_LEVEL);
}

void App_Buzzer_Off(void)
{
    HAL_GPIO_WritePin(BUZZER_GPIO_Port, BUZZER_Pin, APP_BUZZER_OFF_LEVEL);
}

void App_Buzzer_Beep(uint32_t ms)
{
    App_Buzzer_On();
    HAL_Delay(ms);
    App_Buzzer_Off();
}

这段代码里最关键的是这两个宏：

bash 复制代码

#define APP_BUZZER_ON_LEVEL   GPIO_PIN_SET
#define APP_BUZZER_OFF_LEVEL  GPIO_PIN_RESET

它默认认为蜂鸣器是高电平响。

如果你的蜂鸣器是低电平响，改成：

bash 复制代码

#define APP_BUZZER_ON_LEVEL   GPIO_PIN_RESET
#define APP_BUZZER_OFF_LEVEL  GPIO_PIN_SET

不要觉得这一步多余。不同开发板的蜂鸣器驱动电路不一样，有些是高电平打开三极管，有些是低电平打开。把有效电平集中放在宏里，后面移植会省很多事。

3. 把 `app_buzzer.c` 加入 Keil 工程

如果你是手动新建 .c 文件，Keil 不一定会自动编译它。

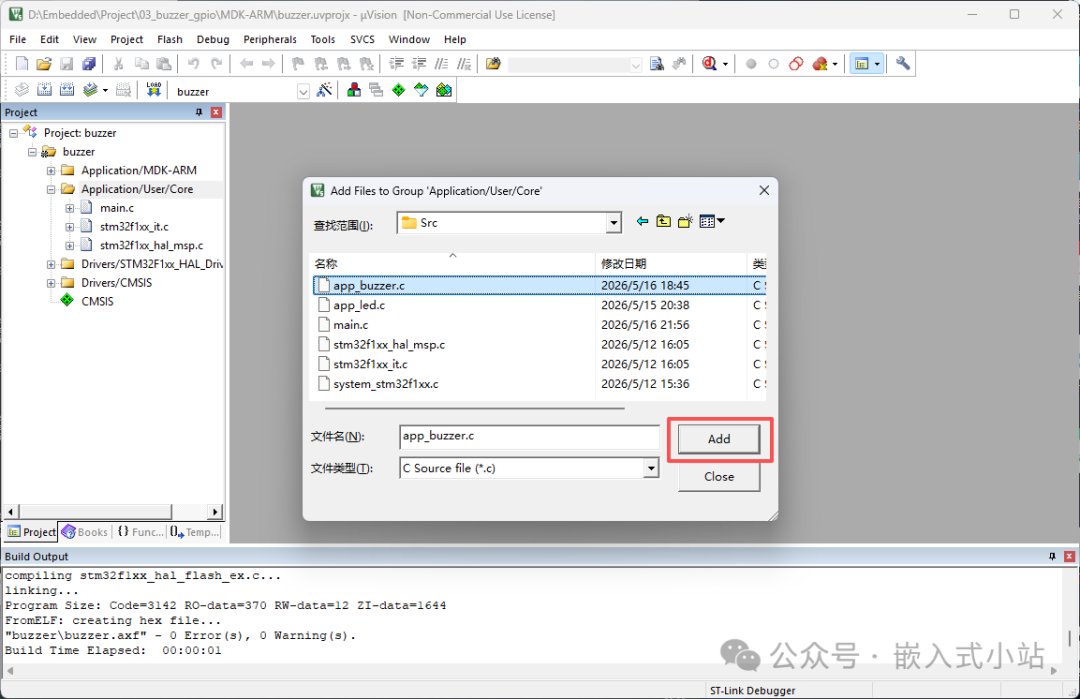

在 Keil 工程树里右键：

bash 复制代码

Application/User/Core

选择：

bash 复制代码

Add Existing Files to Group 'Application/User/Core'

然后添加：

bash 复制代码

Core/Src/app_buzzer.c

如果你复用了上一篇 LED 代码，也要确认：

bash 复制代码

Core/Src/app_led.c

已经在 Keil 工程里。

如果忘了这一步，可能会报：

bash 复制代码

undefined symbol App_Buzzer_Init
undefined symbol App_Buzzer_Beep

这不是函数写错了，而是 app_buzzer.c 没有参与编译。

main.c 调用方式

接下来修改 main.c。

这里有一个非常重要的习惯：自己加的代码尽量写在 USER CODE 区域里。你现在如果把 [#include](javascript:;) "app_buzzer.h" 写在 CubeMX 自动生成区域，或者把 while 里的逻辑写在 USER CODE BEGIN 3 外面，代码能编译，但下次 CubeMX 重新生成时可能会被覆盖。

1. 在 Includes 区域添加头文件

找到：

bash 复制代码

/* USER CODE BEGIN Includes */
/* USER CODE END Includes */

改成：

bash 复制代码

/* USER CODE BEGIN Includes */
#include "app_led.h"
#include "app_buzzer.h"
/* USER CODE END Includes */

如果你现在的代码是这样：

bash 复制代码

#include "main.h"
#include "app_buzzer.h"
#include "app_led.h"

也能编译，但不建议这样放。更稳的做法是把自己加的头文件放进 USER CODE BEGIN Includes 里面。

2. 在初始化区域调用初始化函数

找到 main() 里的初始化部分，确保 MX_GPIO_Init() 已经在前面执行：

bash 复制代码

MX_GPIO_Init();

然后在 USER CODE BEGIN 2 里添加：

bash 复制代码

/* USER CODE BEGIN 2 */
App_LED_Init();
App_Buzzer_Init();
/* USER CODE END 2 */

为什么要放在 MX_GPIO_Init() 后面？

因为 LED 和蜂鸣器引脚必须先被 CubeMX 初始化成输出模式，我们自己的初始化函数才能正确控制它们。

3. 在 while 循环里蜂鸣器响一下，LED 翻转一次

找到：

bash 复制代码

while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
  /* USER CODE END 3 */
}

改成：

bash 复制代码

while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
  App_Buzzer_Beep(100);
  App_LED_Toggle();
  HAL_Delay(2000);
  /* USER CODE END 3 */
}

这段逻辑很直白：

bash 复制代码

蜂鸣器响 100 ms
LED 翻转一次
等待 2 秒
再重复

如果你想让蜂鸣器声音更短，可以改成：

bash 复制代码

App_Buzzer_Beep(10);

不过 10 ms 对很多蜂鸣器来说太短，可能只是很轻的一声。教程里建议先用 100 ms 或 200 ms，确认能听清楚以后再改短。

注意：不要把这几行放在 /* USER CODE END WHILE */ 和 /* USER CODE BEGIN 3 */ 中间。那个位置不适合手写逻辑，CubeMX 重新生成代码时更容易出问题。手写循环逻辑应该放在 USER CODE BEGIN 3 和 USER CODE END 3 之间。

编译、下载和验证

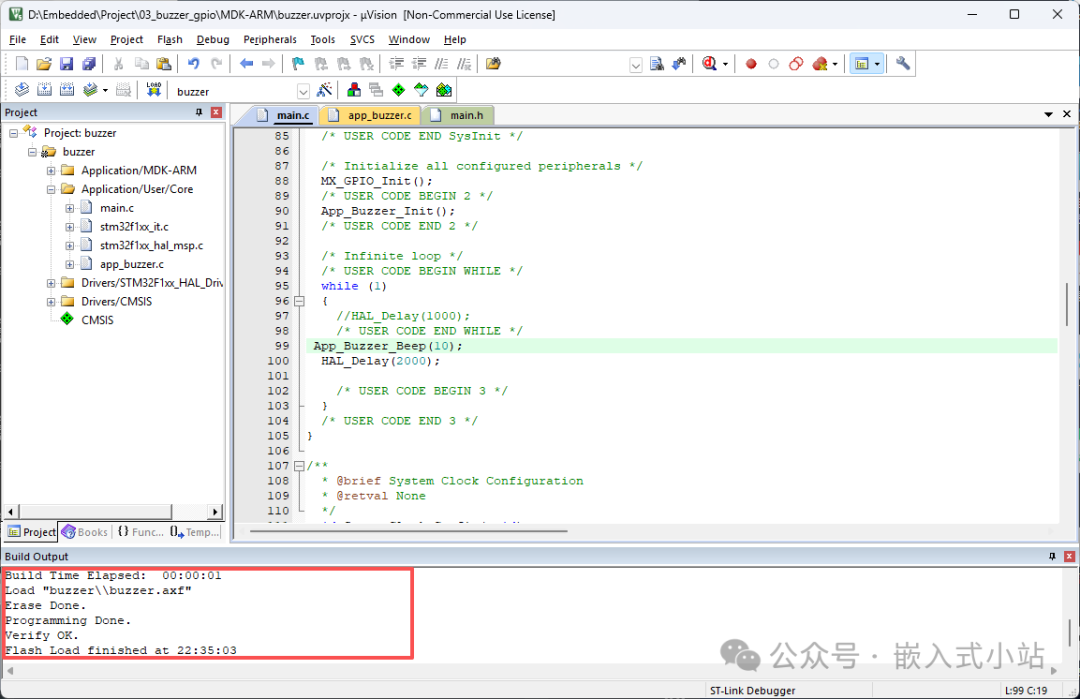

代码加完后，先编译：

bash 复制代码

Build / F7

没有错误后再下载：

bash 复制代码

Download

下载后观察现象：

bash 复制代码

蜂鸣器短响一声
LED 从亮变灭，或者从灭变亮
等待 2 秒
然后重复

如果你用 Keil 下载后程序没有自动跑，但按复位键或点 Run 能跑，这不是蜂鸣器代码问题。前面调试时已经遇到过类似情况，本质是 Keil/ST-LINK 下载后自动复位运行没有触发。先以"按复位后能正常运行"为准继续验证外设。

移植到其他板子的修改点

这篇的移植点主要有 7 个。

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

蜂鸣器引脚

不同板子的蜂鸣器接到不同 GPIO

CubeMX Pinout 页面

蜂鸣器 User Label

代码依赖 BUZZER_Pin 和 BUZZER_GPIO_Port

CubeMX GPIO 页面，标签设为 BUZZER

蜂鸣器有效电平

有些蜂鸣器高电平响，有些低电平响

| app_buzzer.c

里的 APP_BUZZER_ON_LEVEL 和 APP_BUZZER_OFF_LEVEL

蜂鸣器初始电平

上电后不要让蜂鸣器乱响

CubeMX 的 GPIO output level

LED 引脚和标签

本篇用 LED 显示主循环节奏

沿用第 02 篇，建议标签为 LED

驱动电路

GPIO 不能直接带大电流负载

看原理图是否有三极管/MOS 管

蜂鸣器类型

无源蜂鸣器不能只靠固定电平稳定发声

确认是有源还是无源

换板子的推荐顺序：

看原理图，确认蜂鸣器接到哪个 MCU 引脚；
确认蜂鸣器是有源还是无源；
确认蜂鸣器是高电平响还是低电平响；
在 CubeMX 里把对应引脚设置成 GPIO_Output；
User Label 填 BUZZER；
保留或配置 LED 引脚，确保 App_LED_Toggle() 能正常工作；
根据有效电平修改 APP_BUZZER_ON_LEVEL 和 APP_BUZZER_OFF_LEVEL；
重新生成代码、编译、下载。

如果你手上是无源蜂鸣器，本篇代码可能只会让它"咔嗒"一下，或者完全不响。这不是代码错，而是驱动方式不对。无源蜂鸣器要等 PWM 篇再处理。

常见问题排查

1. 蜂鸣器完全不响，但 LED 会翻转

这种情况说明主循环在跑，LED 也正常，问题基本集中在蜂鸣器侧。

优先检查：

优先检查

具体方法

| --- | --- |

是不是有源蜂鸣器

看模块说明；无源蜂鸣器需要 PWM

蜂鸣器引脚是否选错

回原理图确认蜂鸣器控制脚接到哪个 GPIO

有效电平是否反了

交换 APP_BUZZER_ON_LEVEL 和 APP_BUZZER_OFF_LEVEL

模块是否供电

量 VCC 和 GND，确认电压正常

GND 是否共地

外接模块必须和 STM32 共地

响声时间是否太短

先把 App_Buzzer_Beep(10) 改成 App_Buzzer_Beep(200)

2. 蜂鸣器会响，但 LED 不翻转

优先检查：

app_led.c 是否加入 Keil 工程；
LED 的 User Label 是否和 app_led.c 使用的宏一致；
LED 是高电平亮还是低电平亮；
App_LED_Toggle() 是否写在 while (1) 里；
App_LED_Init() 是否放在 MX_GPIO_Init() 后面。

如果你用的是 LED_Red_Pin、LED_Red_GPIO_Port，而教程代码使用 LED_Pin、LED_GPIO_Port，就要么把 CubeMX 里的 User Label 改成 LED，要么在 app_led.c 里做一次适配。

3. 蜂鸣器一直响

常见原因有三个：

CubeMX 里 GPIO 初始电平设成了"打开蜂鸣器"的电平；
APP_BUZZER_ON_LEVEL 和 APP_BUZZER_OFF_LEVEL 写反；
驱动电路是低电平有效，但你按高电平有效写了。

先做一个简单测试：

bash 复制代码

App_Buzzer_Off();
while (1)
{
}

如果这样蜂鸣器还一直响，优先看有效电平和原理图。

4. 编译报 `BUZZER_GPIO_Port is not defined`

说明 CubeMX 没有生成：

bash 复制代码

BUZZER_GPIO_Port
BUZZER_Pin

去 Core/Inc/main.h 里看一下，如果只有类似：

bash 复制代码

#define BEEP_Pin ...
#define BEEP_GPIO_Port ...

那说明你的 User Label 不是 BUZZER。

解决方法：

回 CubeMX；
找到蜂鸣器 GPIO；
把 User Label 改成 BUZZER；
重新 Generate Code。

5. 编译报 `undefined symbol App_Buzzer_Beep`

通常是 app_buzzer.c 没有加入 Keil 工程。

解决方法：

右键 Application/User/Core；
选择 Add Existing Files to Group；
添加 Core/Src/app_buzzer.c；
重新编译。

6. 声音很小或者断断续续

优先检查：

蜂鸣器模块是否需要 5V；
STM32 GPIO 是否只是接了信号脚，模块 VCC 是否供电正常；
App_Buzzer_Beep() 的时间是否太短；
如果是直接驱动蜂鸣器本体，GPIO 驱动能力可能不够，需要三极管/MOS 管；
如果是无源蜂鸣器，用固定电平不会得到稳定声音，需要 PWM。

7. 下载后不响，按复位键才响

这说明程序本身没问题，只是 Keil 下载后没有自动复位运行。

可以先这样验证：

bash 复制代码

下载完成 -> 按开发板复位键 -> 观察蜂鸣器和 LED

后续再慢慢处理 Keil 的 Reset and Run、ST-LINK 复位线、CubeProgrammer 下载等问题。不要把这个现象误判成蜂鸣器驱动失败。

本篇小结

这一篇我们完成了一个更完整的 GPIO 输出小实验：蜂鸣器短响一次，LED 翻转一次。

你现在至少应该知道：

蜂鸣器分有源和无源，不能混着写驱动；
有源蜂鸣器可以用 GPIO 固定电平控制；
无源蜂鸣器需要 PWM，这篇先不处理；
CubeMX 里蜂鸣器引脚要配置成 GPIO_Output；
User Label 填 BUZZER 后，代码里可以使用 BUZZER_Pin 和 BUZZER_GPIO_Port；
有效电平要根据原理图或模块说明来改；
app_buzzer.c 和 app_led.c 都要加入 Keil 工程；
main.c 里自己的 include 和 while 逻辑要放在 USER CODE 区域里。

下一篇我们开始处理输入：

STM32 按键输入：为什么按下去读到的是 0 或 1。

按键这一篇会把 GPIO 输入、上拉/下拉、按键有效电平讲清楚。等按键跑通后，我们再继续讲按键消抖和外部中断。
