C#由窗体原子表溢出造成的软件闪退，根本原因补充

引言

在2024年9月28号我写了一篇关于C#由窗体原子表溢出造成的软件闪退的博客，那时候由于工作的原因，并且客户响应的问题，我没有深究具体原因的时间。在前段时间，我又重新遇到了相同的问题，恰好最近软件逐渐趋近于稳定，空余时间也多了，所以再次遇到这个问题的时候，我重新去深究这个问题。

补充一下我之前的博客链接：C#由窗体原子表溢出造成的软件闪退的问题解决方法_c#程序闪退怎么办-CSDN博客

结论

先说结论，经过我一段时间的分析和查WPF的源码，我发现是Geometry的底层调用有着直接的关系。这里放一个我完美复现原子表节点溢出的情况：Github地址：https://github.com/2825077535/Geometey_question.git

并且同步附上WPF的源码：https://github.com/dotnet/wpf.git

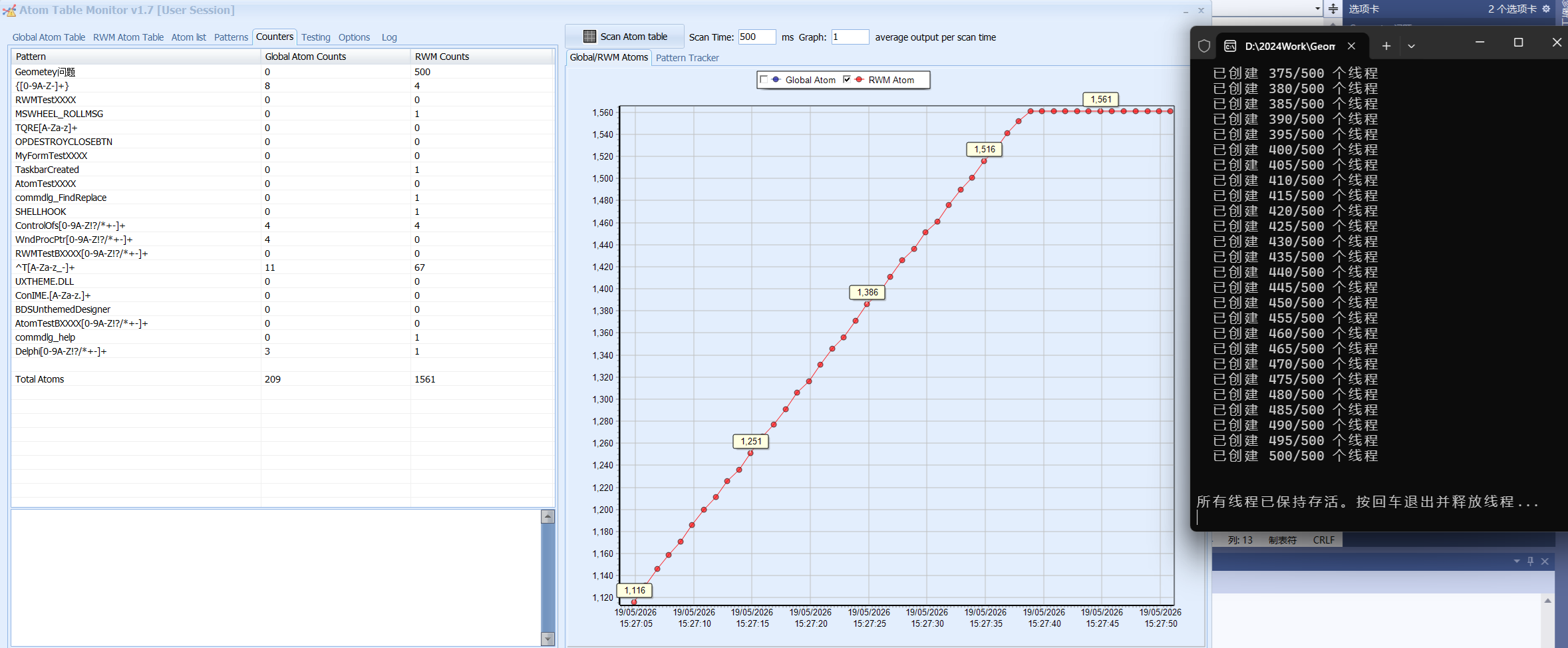

从这个我写的Demo截图就能直接发现问题点。我创建了500个线程，对应原子表也有500个节点，所以原子表节点异常一定是与线程的创建有关的。

那么我下面直接拿WPF的源码直接分析是哪个地方会导致这个问题。

一、WPF问题原因

`Geometry.Parse(string)` 并不是纯字符串解析，它会在解析过程中创建 `StreamGeometry`，而 `StreamGeometry -> Geometry -> Animatable -> Freezable -> DependencyObject -> DispatcherObject` 整条继承链都属于 WPF 对象体系。
`DispatcherObject` 的构造函数会直接绑定 `Dispatcher.CurrentDispatcher`。因此，只要某个线程第一次在该线程上创建 WPF `DispatcherObject`，就可能触发该线程的 `Dispatcher` 自动创建。
`Dispatcher` 在构造时会创建一个 `MessageOnlyHwndWrapper`，而 `MessageOnlyHwndWrapper` 底层又会走到 `HwndWrapper`，其中会：

生成带 GUID 的唯一窗口类名；
调用 `RegisterClassEx` 注册窗口类，拿到 `_classAtom`；
调用 `CreateWindowEx(..., HWND_MESSAGE, ...)` 创建"消息专用窗口"。

因此，Atom Table 中持续上涨的节点，真正持续增长的核心来源不是 `Geometry` 本身，而是"后台线程第一次触碰 WPF 对象 -> 自动创建 Dispatcher -> 创建 `MessageOnlyHwndWrapper` -> 注册唯一窗口类"的副作用。
`Geometry.Parse` 返回前确实会把生成的 `StreamGeometry` `Freeze()`，而 `Freeze()` 内部会 `DetachFromDispatcher()`，所以返回对象最终变成 free-threaded；但这只发生在 Dispatcher 已经被创建之后，无法回滚前面已经创建的 Dispatcher / hidden HWND / class atom。

二、源码链路

`Geometry.Parse`

文件：`src\Microsoft.DotNet.Wpf\src\PresentationCore\System\Windows\Media\Generated\Geometry.cs`

关键位置：299-303

cs 复制代码

public static Geometry Parse(string source)
{
    IFormatProvider formatProvider = TypeConverterHelper.InvariantEnglishUS;
    return MS.Internal.Parsers.ParseGeometry(source, formatProvider);
}

`ParseGeometry` 创建 `StreamGeometry`

文件：`src\Microsoft.DotNet.Wpf\src\PresentationCore\System\Windows\Media\ParsersCommon.cs`

关键位置：73-86

cs 复制代码

internal static Geometry ParseGeometry(string pathString, IFormatProvider formatProvider)
{
    FillRule fillRule = FillRule.EvenOdd;
    StreamGeometry geometry = new StreamGeometry();
    StreamGeometryContext context = geometry.Open();
    ParseStringToStreamGeometryContext(context, pathString, formatProvider, ref fillRule);
    geometry.FillRule = fillRule;
    geometry.Freeze();
    return geometry;
}

这里的关键点是：一进入解析就先 `new StreamGeometry()`，所以即使后面只是做路径字符串转几何，前面也已经进入 WPF 对象创建链路。

`StreamGeometry` 属于 WPF Freezable/DispatcherObject 体系

文件：`src\Microsoft.DotNet.Wpf\src\PresentationCore\System\Windows\Media\StreamGeometry.cs`

关键位置：20

cs 复制代码

public sealed partial class StreamGeometry : Geometry

文件：`src\Microsoft.DotNet.Wpf\src\PresentationCore\System\Windows\Media\Generated\Geometry.cs`

关键位置：30

cs 复制代码

public abstract partial class Geometry : Animatable

文件：`src\Microsoft.DotNet.Wpf\src\PresentationCore\System\Windows\Media\Animation\Animatable.cs`

关键位置：13

cs 复制代码

public abstract partial class Animatable : Freezable

文件：`src\Microsoft.DotNet.Wpf\src\WindowsBase\System\Windows\Freezable.cs`

关键位置：18

cs 复制代码

public abstract class Freezable : DependencyObject

文件：`src\Microsoft.DotNet.Wpf\src\WindowsBase\System\Windows\DependencyObject.cs`

关键位置：41

cs 复制代码

public class DependencyObject : DispatcherObject

真正触发线程绑定的是 `DispatcherObject` 构造函数

文件：`src\Microsoft.DotNet.Wpf\src\WindowsBase\System\Windows\Threading\DispatcherObject.cs`

关键位置：121-124

cs 复制代码

protected DispatcherObject()
{
    _dispatcher = Dispatcher.CurrentDispatcher;
}

这说明：只要在某线程上创建 `StreamGeometry`，最终都会执行到这里，从而访问 `Dispatcher.CurrentDispatcher`。

`CurrentDispatcher` 会在当前线程没有 Dispatcher 时自动创建

文件：`src\Microsoft.DotNet.Wpf\src\WindowsBase\System\Windows\Threading\Dispatcher.cs`

关键位置：44-58

cs 复制代码

public static Dispatcher CurrentDispatcher
{
    get
    {
        Dispatcher currentDispatcher = FromThread(Thread.CurrentThread);
        if(currentDispatcher == null)
        {
            currentDispatcher = new Dispatcher();
        }
        return currentDispatcher;
    }
}

因此，在"非 UI 线程首次解析 Geometry"时，如果该线程以前没碰过 WPF `DispatcherObject`，这里就会直接 `new Dispatcher()`。

`Dispatcher` 构造函数会创建消息专用窗口

文件：`src\Microsoft.DotNet.Wpf\src\WindowsBase\System\Windows\Threading\Dispatcher.cs`

关键位置：1717-1740

cs 复制代码

private Dispatcher()
{
    _queue = new PriorityQueue<DispatcherOperation>();
    _tlsDispatcher = this;
    _dispatcherThread = Thread.CurrentThread;
    lock(_globalLock)
    {
        _dispatchers.Add(new WeakReference(this));
    }
    _defaultDispatcherSynchronizationContext = new DispatcherSynchronizationContext(this);
    _window = new MessageOnlyHwndWrapper();
    _hook = new HwndWrapperHook(WndProcHook);
    _window.AddHook(_hook);
}

关键结论：Dispatcher 不是轻量标记对象，它会直接创建一个隐藏的消息窗口。

`MessageOnlyHwndWrapper` 明确就是 message-only window

文件：`src\Microsoft.DotNet.Wpf\src\Shared\MS\Win32\MessageOnlyHwndWrapper.cs`

关键位置：8-10

cs 复制代码

internal class MessageOnlyHwndWrapper : HwndWrapper
{
    public MessageOnlyHwndWrapper() : base(0, 0, 0, 0, 0, 0, 0, "", NativeMethods.HWND_MESSAGE, null)

`HWND_MESSAGE` 说明它不是可见窗口，而是消息专用窗口。所以即使"没有弹窗"，底层仍然会创建 HWND 相关资源。

`HwndWrapper` 为什么会制造 Atom Table 节点

文件：`src\Microsoft.DotNet.Wpf\src\Shared\MS\Win32\HwndWrapper.cs`

关键位置：88-116

cs 复制代码

_classAtom = 0;
string randomName = Guid.NewGuid().ToString();
string className = String.Format(..., "HwndWrapper[{0};{1};{2}]", appName, threadName, randomName);
...
_classAtom = UnsafeNativeMethods.RegisterClassEx(wc_d);
_handle = UnsafeNativeMethods.CreateWindowEx(exStyle, className, name, style, ... parent, ...);

这里非常关键：

`className` 带 `Guid.NewGuid()`，每次都是全新的窗口类名；
`RegisterClassEx` 会把该窗口类注册进 Win32 atom table，并返回 `_classAtom`；
随后 `CreateWindowEx` 用这个类名创建窗口。

所以每创建一个新的 `HwndWrapper`，通常就会新增一个新的类 atom。因为类名是唯一 GUID，所以不是复用旧类，而是持续注册新类。

三、为什么是 HwndWrapper 的 atom 在涨，而不是别的

`Dispatcher` static ctor 里还有：

文件：`Dispatcher.cs` 22-31

cs 复制代码

_msgProcessQueue = UnsafeNativeMethods.RegisterWindowMessage("DispatcherProcessQueue");

`HwndWrapper` static ctor 里还有：

文件：`HwndWrapper.cs` 15-18

cs 复制代码

s_msgGCMemory = UnsafeNativeMethods.RegisterWindowMessage("HwndWrapper.GetGCMemMessage");

这两处也会用到 atom table，但它们都是 static 初始化，只会发生一次。

真正符合"持续上涨"的，是 `HwndWrapper` 实例构造时的：

`Guid.NewGuid()` 生成唯一类名；
`RegisterClassEx` 持续注册新窗口类；
每个新 Dispatcher 对应一个新的 `MessageOnlyHwndWrapper`。

四、为什么 `Geometry.Parse` 返回的是冻结对象，但问题仍然存在

文件：`ParsersCommon.cs` 78-86

cs 复制代码

StreamGeometry geometry = new StreamGeometry();
...
geometry.Freeze();
return geometry;

文件：`Freezable.cs` 846-852

cs 复制代码

Freezable_Frozen = true;
this.DetachFromDispatcher();

这说明：

解析完成后，`StreamGeometry` 会被冻结；
冻结后会 `DetachFromDispatcher()`，所以最终返回出去的 Geometry 本身不再保留线程亲和性。

但副作用发生得更早：

`new StreamGeometry()` 时，`DispatcherObject` 已经访问了 `Dispatcher.CurrentDispatcher`；
若线程还没有 Dispatcher，就已经 `new Dispatcher()`；
`Dispatcher` 构造期间已经创建了 `MessageOnlyHwndWrapper`、注册了窗口类 atom、创建了 message-only HWND。

因此，`Freeze()` 只能让返回对象脱离 Dispatcher，不能撤销前面已经创建出的线程级 WPF 基础设施。

五、为什么会持续上涨

从WPF源码可以推导出一个很重要的情况：

如果始终是"同一个后台线程"反复调用 `Geometry.Parse`，理论上该线程的 Dispatcher 只会首次创建一次，atom 不会按"每次 Parse"线性增长。
如果高频计算链路会不断使用"新的后台线程"首次触碰 WPF，或者线程池线程数量持续扩张/线程频繁轮换，那么每个新线程第一次进入 `Geometry.Parse` 时都会重复上述链路，从而产生新的 Dispatcher 和新的 `HwndWrapper` 类 atom。

六、为什么这些 atom 可能不会立刻回收

Dispatcher 的 message-only window 销毁发生在 shutdown 期间。

文件：`Dispatcher.cs` 1839-1850

cs 复制代码

window = _window;
_window = null;
window.Dispose();

`HwndWrapper.Dispose` 最终会销毁窗口并注销类。

文件：`HwndWrapper.cs` 305-316

cs 复制代码

UnsafeNativeMethods.DestroyWindow(...);
UnregisterClass((object)classAtom);

也就是说，只有当 Dispatcher 走到 shutdown / window dispose，窗口类才会 `UnregisterClass`。

如果后台线程上自动创建的 Dispatcher 并没有显式 shutdown，那么这套 message-only window / class atom 的释放时机就不会很积极，表现出来就是 atom table 节点持续累积。

七、完整执行链路总结

`Geometry.Parse(pathData)`

-> `MS.Internal.Parsers.ParseGeometry(...)`

-> `new StreamGeometry()`

-> `StreamGeometry : Geometry : Animatable : Freezable : DependencyObject : DispatcherObject`

-> `DispatcherObject..ctor()`

-> `Dispatcher.CurrentDispatcher`

-> `Dispatcher.FromThread(Thread.CurrentThread)` 返回 null

-> `new Dispatcher()`

-> `new MessageOnlyHwndWrapper()`

-> `HwndWrapper..ctor(...)`

-> 生成唯一类名 `HwndWrapper[App;Thread;Guid]`

-> `RegisterClassEx` 生成 class atom

-> `CreateWindowEx(..., HWND_MESSAGE, ...)` 创建 message-only hidden window

-> 回到 `ParseGeometry` 继续填充 path 数据

-> `geometry.Freeze()`

-> `Freezable.DetachFromDispatcher()`

-> 返回冻结后的 `StreamGeometry`

八、最终判断

基于 WPF 源码，问题可以明确归因于：

`Geometry.Parse` 在后台线程上不是"纯计算"，而是"隐式触发 WPF Dispatcher 基础设施初始化"；
真正导致 Atom Table 节点增长的是 `Dispatcher` 创建 `MessageOnlyHwndWrapper` 时调用 `RegisterClassEx` 注册唯一窗口类；
因为类名包含 GUID，所以 atom 不是复用，而是新增；
`Freeze()` 只解决返回对象的线程亲和性，不会逆转已经发生的 Dispatcher/HwndWrapper 创建。

九、所以对问题的最终解释

"非 UI 线程创建 Geometry 导致原子表节点增加"，从源码上是成立的；更准确地说，是：

`非 UI 线程首次创建 WPF Geometry`

=> `DispatcherObject` 触发该线程 `Dispatcher` 自动创建

=> `Dispatcher` 创建 `MessageOnlyHwndWrapper`

=> `HwndWrapper.RegisterClassEx` 注册唯一窗口类

=> Atom Table 节点增长。

因此，监控里看到的 atom table 增长，本质上是后台计算链路把 WPF 的线程/窗口基础设施偷偷带进来了。
