检测背景：
在电子制造与自动化检测领域，"精准"与"高效"始终是核心追求，而医疗行业的检测标准更是严苛到毫米级甚至微米级。西林瓶作为医药行业中盛装粉针剂、水针剂的核心包装容器，其尺寸精度直接决定药品密封性、灌装稳定性，更关乎终端用药安全------这也对检测设备的技术门槛提出了极高要求。今天，我们就来拆解在线图像测量仪在西林瓶尺寸测量中的实战应用，看看这款光学检测设备如何破解医疗包装检测痛点，实现高效精准的全流程检测。
一、医疗用品西林瓶：尺寸测量的"严苛门槛"

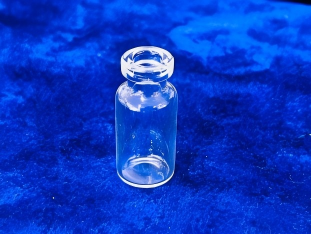

西林瓶作为药用包装的核心载体，其结构看似简单（瓶颈较细、瓶身均匀、瓶口略粗于瓶颈），但根据YBB00192003---2015等行业标准，其关键尺寸的测量误差需控制在极小范围，任何细微偏差都可能引发严重隐患：瓶口直径偏差会导致胶塞密封不严，引发药品泄漏、污染；瓶身高度、壁厚不均会影响灌装精度和后续贴标、装箱流程；垂直轴偏差超标则可能导致瓶盖压紧不到位，留下微生物污染风险。
结合医疗行业GMP规范及实际生产需求，西林瓶尺寸测量需满足三大核心要求，这也是检测设备的核心考核标准：
-
高精度与高重复性：关键尺寸（瓶口内径/外径、瓶身高度、壁厚、垂直轴偏差）测量精度需达到0.01mm级别，重复性误差≤±0.05mm，杜绝因测量偏差导致的不合格产品流入市场，同时满足批量检测的数据一致性要求。
-
全维度与高效性：需一次性完成西林瓶多维度尺寸检测，替代传统人工逐点测量模式，适配生产线高速运转需求，解决人工检测效率低、易疲劳、数据波动大的痛点。
-
合规性与可追溯性：测量数据需支持自动存储、统计、导出，具备四级用户权限管理和密码保护机制，满足医药行业GMP对数据完整性、可追溯性的要求，便于企业通过相关审计与认证。
传统检测方式多依赖人工卡尺、千分尺或投影仪，不仅效率低下（单瓶测量需30秒以上），还易受操作人员经验、疲劳程度影响，数据一致性差，难以满足现代化制药企业批量生产的检测需求------在线图像测量仪的出现，恰好破解了这一系列行业痛点。
二、测量方案：在线图像测量仪，医疗检测的"精准利器"

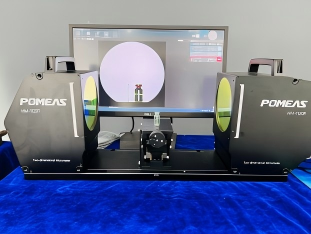

针对西林瓶尺寸测量的严苛要求，我们采用在线图像测量仪搭建专属检测方案，依托"光学成像+智能分析"的核心技术，实现西林瓶全尺寸、非接触、自动化检测，完美适配制药生产线的在线检测场景，兼顾精度与效率，同时满足行业合规要求。
1. 方案核心配置
整套方案以在线图像测量仪为核心，搭配高分辨率工业相机、远心光学镜头、嵌入式智能工作站及专用检测软件，硬件与软件协同发力，确保测量精度与检测效率双达标：
-
工业相机：采用高帧率、高分辨率CMOS相机，搭配自适应LED照明系统，可清晰捕捉西林瓶轮廓细节，避免阴影、反光对测量结果的干扰，曝光时间低至35μs，适配生产线高速传送需求。
-

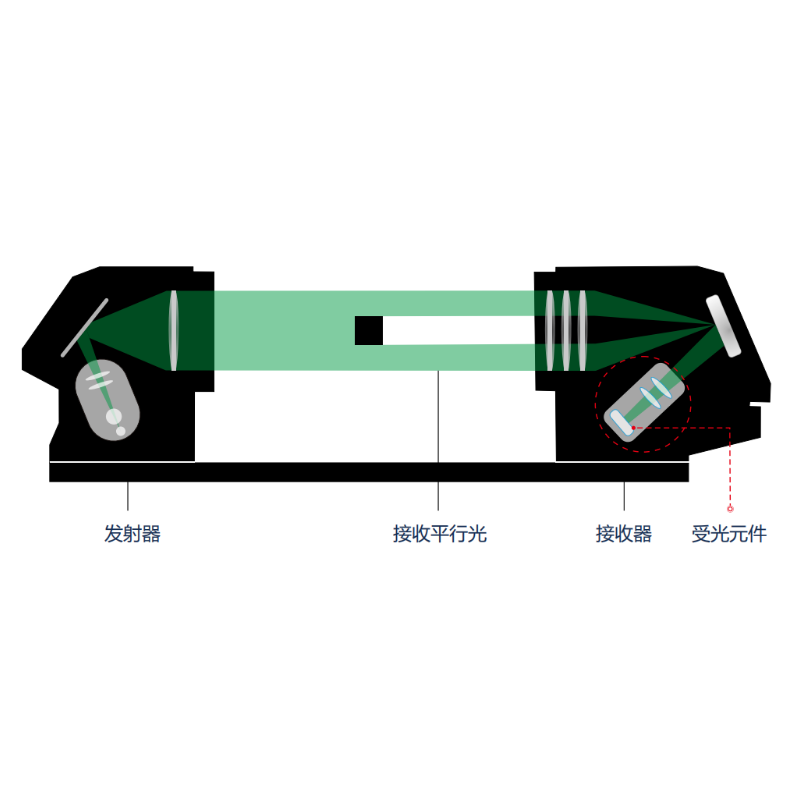

高分辨率镜头：采用高景深远心光学系统，原理上仅接收平行光，可有效抑制温度变化、环境光的影响，即使西林瓶在传送过程中出现轻微位置偏移，也能保证成像大小不变，确保测量精度，图像畸变率低于0.01%。
-
检测软件：支持边缘检测、特征提取等核心算法，可一次性完成100个以上尺寸参数的测量，内置尺寸公差预设功能，自动判定产品合格与否，同时支持数据加密存储，数据传输及ISP在线升级。
2. 方案工作流程（自动化闭环，适配生产线）
整套方案无需人工干预，可与西林瓶生产线无缝对接，实现"进料-检测-判定-分拣"全流程自动化，具体工作流程如下：
-
自动进料：西林瓶通过生产线传送带匀速输送至检测区域，传送带速度可根据生产需求调节，确保每瓶西林瓶均能被相机精准捕捉。
-
图像采集：当西林瓶到达检测工位时，触发传感器，工业相机在LED照明辅助下，快速捕捉西林瓶正视图、俯视图及侧视图，将光学信号转化为数字矩阵，传输至嵌入式智能工作站。
-
智能分析：检测软件对采集到的图像进行实时处理，通过边缘提取、轮廓比对等算法，自动计算出瓶口内径/外径、瓶身高度、壁厚、垂直轴偏差等关键尺寸，与预设的公差范围进行比对，自动判定产品"合格""不合格"。
-
结果反馈与分拣：不合格产品会被系统自动标记，并触发分拣装置将其从生产线上剔除；合格产品则继续输送至下一工序，同时所有测量数据自动加密存储，可随时导出统计，实现数据可追溯。
3. 方案核心优势
相较于传统人工测量和半自动检测方式，该方案的核心优势的在于"精准、高效、合规、兼容"，完美匹配医疗行业的检测需求，同时符合电子发烧友对设备技术性能的关注点：
-
非接触测量：避免卡尺、千分尺等接触式测量对西林瓶表面的刮伤、损坏，尤其适用于玻璃材质的精密检测，同时杜绝接触式测量带来的二次污染风险。
-
高效批量检测：单瓶测量时间≤5秒，每分钟可检测12瓶以上，大幅提升检测效率，适配制药企业大批量生产需求，相较于人工检测效率提升10倍以上。
-
精准稳定：测量精度可达0.01mm，重复性误差≤±0.05mm，数据一致性强，不受人工操作影响，有效降低不合格产品流出风险。
-
合规适配：具备完善的权限管理、密码保护及数据加密存储功能，满足GMP对数据完整性、可追溯性的要求，支持数据统计与报表导出，便于企业质量管控与审计。
-
多规格兼容：可通过软件参数调整，适配不同规格（1ml、2ml、5ml、10ml）的西林瓶测量，无需更换硬件，降低企业设备投入成本，满足多品种、小批量的检测需求。

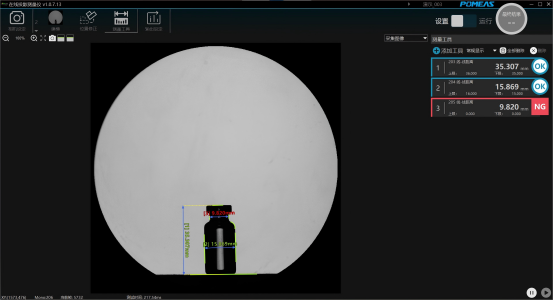

三、测量结果图片展示（直观呈现检测效果）
四、应用总结：技术赋能医疗检测，精准守护用药安全
在医疗包装检测领域，在线图像测量仪凭借"非接触、高精度、自动化、合规性"的核心优势，成功破解了西林瓶尺寸测量的行业痛点，替代了传统人工检测方式，不仅提升了检测效率和数据一致性，还满足了医药行业GMP合规要求，为制药企业的质量管控提供了可靠的技术支撑。
这款方案的核心价值不仅在于"精准测量"，更在于光学成像、智能算法、嵌入式系统的协同应用------从远心光学系统的抗干扰设计，到智能识别算法的实时处理，再到数据合规化管理，每一个技术细节都体现了自动化检测的核心逻辑，也为电子技术在医疗领域的落地提供了可参考的实战案例。
未来，随着机器视觉技术的不断升级，在线图像测量仪还将实现更精准的缺陷检测（如瓶身划痕、玻璃杂质）、更高效的批量处理，进一步赋能医疗包装检测行业，同时也将在电子制造、精密仪器等领域发挥更大的技术价值。
