UML静态图之构件图（也叫组件图）详解

📐 UML 构件图（Component Diagram）完整组成结构

结合你提供的电商系统构件图，UML 构件图的组成可分为 核心元素、关系元素、辅助元素 三大类，每类都有明确的符号、定义和作用，下面是结构化、可直接背诵的完整拆解：

一、核心元素（构件图的主体）

1. 构件（Component）

• 定义：可独立部署、可替换、封装实现的软件单元，是构件图的最小核心单元，对外通过接口提供服务。
• 符号 ：带右上角「小插座/组件图标」的矩形，也可简化为普通矩形；命名格式常为 :ComponentName（冒号表示实例）。
• 图中示例 ：:SearchEngine、:Shopping Cart、:Inventory、:Orders 等。
• 核心特征：高内聚、低耦合，有明确的接口契约，可独立测试、部署、替换。

2. 子系统（Subsystem，结构化分类器）

• 定义 ：构件的「容器」，是由多个构件组成的、高内聚的大型功能模块/子系统，属于结构化分类器（structured classifier）。
• 符号 ：带 <<subsystem>> 构造型的大矩形，内部包含 internal structure compartment（内部结构隔间），用于展示子系统内的构件、端口和连接。
• 图中示例 ：WebStore、Warehouses、Accounting 三个顶层子系统。
• 核心作用：实现系统分层解耦，对外暴露统一接口，隐藏内部实现细节。

3. 端口（Port）

• 定义 ：构件/子系统的交互边界点，是接口的载体，隔离内部实现与外部交互，是封装的核心体现。
• 符号：构件/子系统边缘的小方块，是接口与构件的连接点。
• 图中示例 ：所有构件、子系统边缘的小方块（如 :SearchEngine 左右两侧的方块）。
• 核心作用：明确构件的交互入口/出口，内部实现修改不影响外部接口。

4. 接口（Interface）

接口是构件交互的「契约」，分为两类，符号完全不同，是构件图的核心考点：

接口类型	符号（俗称）	核心定义	图中示例
提供接口（Provided Interface）	棒棒糖（lollipop）：空心圆 + 端口	构件对外暴露的服务，代表「我能提供什么能力，供别人调用」	ProductSearch、OnlineShopping、UserSession、Manage Inventory
所需接口（Required Interface）	球/插座（ball/socket）：半圆弧 + 端口	构件依赖的外部服务，代表「我需要什么能力，才能正常运行」	Search Inventory、Manage Orders、Manage Customers

二、关系元素（构件/子系统的连接逻辑）

1. 委托连接器（Delegation Connector）

• 定义 ：连接子系统端口 与内部构件端口的实线，代表「子系统对外的接口，委托给内部具体构件实现」。
• 符号：子系统端口 ↔ 内部构件端口的实线连线。
• 图中示例 ：WebStore 的 ProductSearch 端口 ↔ :SearchEngine 左侧端口；WebStore 的 UserSession 端口 ↔ :Authentication 左侧端口。
• 核心作用：实现接口层级的封装，外部无需感知子系统内部结构。

2. 装配连接器（Assembly Connector，球-窝连接）

• 定义 ：连接同一子系统内两个构件端口的实线，通过「球（所需接口）+ 窝（提供接口）」的匹配连接，代表构件间的内部服务调用。
• 符号：构件间的实线，一端为半圆弧（所需接口），一端为空心圆（提供接口），完美匹配。
• 图中示例 ：:Shopping Cart ↔ :Authentication 的 UserSession 连接；:Orders ↔ :Customers 的 Manage Customers 连接。
• 核心作用：明确子系统内部构件的协作关系，实现内部逻辑串联。

3. 依赖关系（Dependency）

• 定义 ：连接不同子系统的所需接口与提供接口的虚线箭头，箭头指向提供接口的子系统，代表「一个子系统依赖另一个子系统的服务」。
• 符号：带箭头的虚线，箭头方向为「依赖方 → 被依赖方」。
• 图中示例 ：WebStore → Warehouses（搜索依赖库存查询）；Accounting → Warehouses（订单依赖库存扣减）。
• 核心作用：明确跨子系统的服务依赖，体现系统分层架构的调用链路。

三、辅助元素（规范与说明）

1. 构造型（Stereotype）

• 定义 ：UML 扩展机制，用 << >> 标注，明确元素的语义类型。
• 图中示例 ：<<subsystem>> 标注子系统，区分普通构件。

2. 内部结构隔间（Internal Structure Compartment）

• 定义：子系统矩形内的区域，用于展示子系统包含的构件、端口、连接等内部细节。
• 图中示例 ：每个子系统内标注 internal structure 的区域。

3. 组件标识（Component Icon）

• 定义：构件/子系统右上角的「小插座」图标，是 UML 中「可部署组件」的标准标识，用于区分普通类/包。

4. 注释与标注

• 定义：用于补充说明元素含义、业务逻辑，如图中的红色标注（教学用），正式图中可省略。

四、完整组成对照表（速记版）

类别	元素名称	符号特征	核心作用
核心元素	构件（Component）	带小插座的矩形，命名带冒号	最小可部署单元，封装实现，提供服务
	子系统（Subsystem）	带 <<subsystem>> 的大矩形，含内部结构	构件容器，顶层功能模块，分层解耦
	端口（Port）	构件/子系统边缘的小方块	交互边界，接口载体，实现封装
	提供接口	棒棒糖（空心圆+端口）	对外暴露服务，供其他构件调用
	所需接口	球/插座（半圆弧+端口）	声明依赖的外部服务
关系元素	委托连接器	子系统端口 ↔ 内部构件端口的实线	子系统接口委托内部构件实现
	装配连接器	构件间球-窝匹配的实线	子系统内部构件协作调用
	依赖关系	子系统间带箭头的虚线	跨子系统服务依赖，体现架构链路
辅助元素	构造型	<< >> 标注	扩展元素语义，如 <<subsystem>>
	内部结构隔间	子系统内的区域	展示子系统内部构件与连接
	组件标识	右上角小插座图标	标识可部署组件

---

五、易混淆概念辨析（备考重点）

对比项	核心区别
提供接口 vs 所需接口	提供接口=「我给别人用」，所需接口=「我用别人的」
委托连接器 vs 装配连接器	委托=「子系统对外接口委托内部实现」，装配=「内部组件互相调用」
构件 vs 子系统	构件是最小可部署单元，子系统是多个构件的集合（顶层模块）
构件图 vs 类图	构件图是架构层 （模块/部署），类图是实现层（代码/类结构）
构件图 vs 包图	构件图关注「可部署单元的接口依赖」，包图关注「代码的逻辑分组与命名空间」

---

六、补充：构件图的核心设计原则

1. 高内聚、低耦合：构件/子系统职责单一，仅通过接口交互，内部实现完全隔离。
2. 接口驱动设计（IDD）：所有交互基于显式接口，接口是契约，实现与调用解耦。
3. 依赖倒置原则（DIP）：高层模块依赖抽象接口，不依赖低层模块的具体实现。
4. 可替换、可扩展：构件可独立替换、横向扩展，不影响系统其他部分。

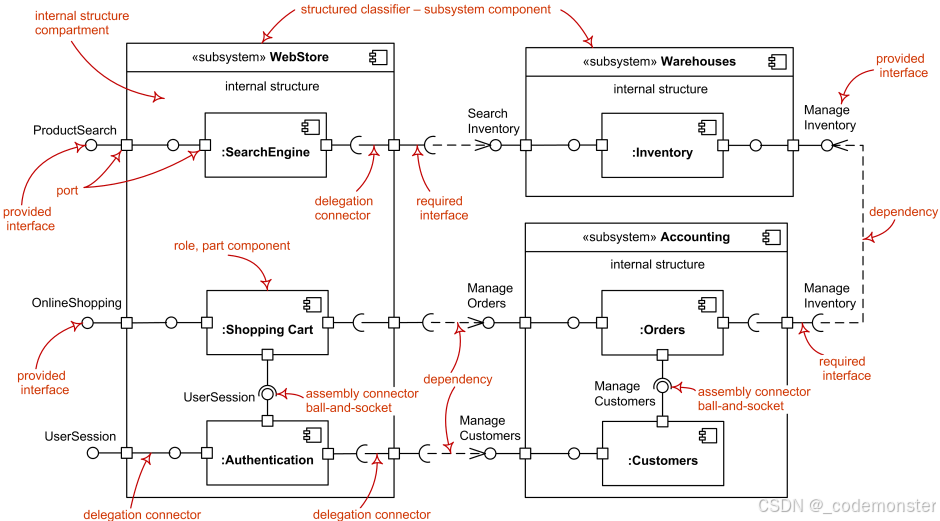

🛠️ UML 组件图（Component Diagram）全元素拆解与详解

这张图是带完整元素标注的电商系统UML组件图 ，在之前架构图的基础上，用标注明确了UML组件图的所有核心语法元素、符号含义与设计逻辑，是理解UML组件图的「标准教学范本」。下面按「元素定义→图中对应→设计意义」三层结构，做结构化拆解。

一、核心顶层元素：子系统（Subsystem）

1. 元素定义

• 结构化分类器（structured classifier） ：UML中可包含内部结构的顶层元素，这里用<<subsystem>>构造型标注，代表高内聚、低耦合的大型功能模块/子系统，是系统的顶层架构单元。
• 内部结构隔间（internal structure compartment）：子系统矩形内的区域，用于展示子系统包含的组件、端口、连接等内部细节。
• 组件标识（右上角小插座图标）：所有子系统/组件右上角的小方块+插头符号，是UML中「组件/可部署单元」的标准标识，代表该元素是可独立部署、可替换的软件单元。

2. 图中对应

• 3个顶层子系统：WebStore（电商门户）、Warehouses（仓储管理）、Accounting（账务/核心业务）
• 每个子系统都包含internal structure隔间，内部封装了各自的业务组件。

3. 设计意义

• 实现系统分层解耦：将电商系统拆分为「前端门户-核心业务-仓储数据」三层，子系统间仅通过接口交互，内部实现完全隔离。
• 符合高内聚低耦合原则：每个子系统只负责单一领域的业务，职责边界清晰。

二、核心底层元素：组件（Component）

1. 元素定义

• 角色/部件组件（role, part component） ：子系统内部的可独立部署单元，是子系统的组成部分，用带组件标识的矩形表示，命名格式为:ComponentName（冒号代表实例）。
• 组件是功能的最小可替换单元，通过端口对外暴露/依赖服务。

2. 图中对应

子系统	内部组件	核心职责
WebStore	:SearchEngine	商品搜索服务，对外提供ProductSearch接口
WebStore	:Shopping Cart	购物车服务，对外提供OnlineShopping接口
WebStore	:Authentication	用户认证服务，对外提供UserSession接口
Warehouses	:Inventory	库存管理服务，对外提供Search Inventory/Manage Inventory接口
Accounting	:Orders	订单管理服务，依赖Manage Inventory接口
Accounting	:Customers	用户管理服务，对外提供Manage Customers接口
Accounting	:Accounts	账户管理服务，依赖Manage Customers接口

3. 设计意义

• 组件是微服务/模块化开发的核心载体：每个组件可独立开发、测试、部署、替换，只要接口契约不变，不影响其他组件。
• 实现关注点分离 ：比如SearchEngine只负责搜索，Shopping Cart只负责购物车，职责单一，可维护性极强。

三、接口与端口：组件交互的「契约」

1. 端口（Port）

• 定义：组件/子系统对外的交互点，用矩形小方块表示，是接口的载体，隔离组件内部实现与外部交互。
• 图中对应 ：所有组件/子系统边缘的小方块，比如:SearchEngine左侧连接ProductSearch的方块、右侧连接Search Inventory的方块。
• 作用：明确组件的交互边界，内部实现修改不影响外部接口，是「封装」的核心体现。

2. 提供接口（Provided Interface）

• 定义 ：组件对外暴露的服务，用棒棒糖（lollipop）符号（空心圆+端口）表示，代表「我能提供什么能力」。
• 图中对应 ：
  • WebStore子系统对外的ProductSearch、OnlineShopping、UserSession
  • Warehouses子系统对外的Manage Inventory
  • Accounting子系统对外的Manage Orders、Manage Customers
• 作用：定义组件的服务契约，供其他组件/外部系统调用。

3. 所需接口（Required Interface）

• 定义 ：组件依赖的外部服务，用球（ball/socket）符号（半圆弧+端口）表示，代表「我需要什么能力才能运行」。
• 图中对应 ：
  • :SearchEngine右侧的Search Inventory（依赖Warehouses的库存查询服务）
  • :Shopping Cart右侧的Manage Orders（依赖Accounting的订单服务）
  • :Authentication右侧的Manage Customers（依赖Accounting的用户服务）
  • :Orders右侧的Manage Inventory（依赖Warehouses的库存管理服务）
• 作用：明确组件的依赖关系，是「依赖倒置原则」的体现。

四、连接关系：组件交互的「链路」

1. 委托连接器（Delegation Connector）

• 定义 ：连接子系统端口 与内部组件端口的实线，代表「子系统对外的接口，委托给内部组件实现」。
• 图中对应 ：
  • WebStore的ProductSearch端口 ↔ :SearchEngine的左侧端口
  • WebStore的OnlineShopping端口 ↔ :Shopping Cart的左侧端口
  • WebStore的UserSession端口 ↔ :Authentication的左侧端口
• 作用 ：实现接口层级的封装：子系统对外暴露统一接口，内部由具体组件实现，外部无需感知内部结构。

2. 装配连接器（Assembly Connector，球-窝连接 ball-and-socket）

• 定义 ：连接同一子系统内两个组件的端口的实线，用「球（所需接口）+窝（提供接口）」的匹配连接，代表两个组件的内部服务调用。
• 图中对应 ：
  • :Shopping Cart ↔ :Authentication的UserSession连接（购物车依赖用户认证）
  • :Orders ↔ :Customers的Manage Customers连接（订单依赖用户信息）
  • :Customers ↔ :Accounts的Manage Accounts连接（用户依赖账户信息）
• 作用 ：实现组件间的内部协作，明确子系统内部的服务调用关系。

3. 依赖（Dependency）

• 定义 ：连接不同子系统的所需接口与提供接口的虚线箭头，箭头指向提供接口的子系统，代表「一个子系统依赖另一个子系统的服务」。
• 图中对应 ：
  • WebStore → Warehouses：Search Inventory依赖（搜索依赖库存查询）
  • WebStore → Accounting：Manage Orders/Manage Customers依赖（购物车/认证依赖订单/用户服务）
  • Accounting → Warehouses：Manage Inventory依赖（订单依赖库存扣减）
• 作用 ：明确子系统间的跨层依赖，是系统架构的核心链路，体现了「前端依赖业务、业务依赖数据」的分层架构。

五、全元素对照表（速记版）

元素名称	符号特征	核心含义	图中示例
子系统（Subsystem）	带<<subsystem>>的大矩形，右上角组件标识	顶层大型功能模块	WebStore、Warehouses、Accounting
组件（Component）	带组件标识的小矩形，命名带冒号	可独立部署的功能单元	:SearchEngine、:Shopping Cart
端口（Port）	组件/子系统边缘的小方块	交互边界，接口载体	所有组件边缘的方块
提供接口（Provided）	棒棒糖（空心圆+端口）	对外暴露的服务	ProductSearch、OnlineShopping
所需接口（Required）	球（半圆弧+端口）	依赖的外部服务	Search Inventory、Manage Orders
委托连接器	子系统端口 ↔ 内部组件端口的实线	子系统接口委托内部组件实现	WebStore.ProductSearch ↔ :SearchEngine
装配连接器	组件间的球-窝实线连接	子系统内部组件协作	:Shopping Cart ↔ :Authentication
依赖（Dependency）	子系统间的虚线箭头	跨子系统服务依赖	WebStore → Warehouses
内部结构隔间	子系统内的internal structure区域	展示子系统内部组件与连接	所有子系统的内部区域

六、架构设计思想深度解读

这张图完美体现了现代软件架构的核心设计原则：

1. 接口驱动设计（IDD）：所有交互都通过显式接口定义，接口是「契约」，实现与调用完全解耦。
2. 依赖倒置原则（DIP）：高层模块（WebStore）依赖抽象接口，不依赖低层模块（Warehouses/Accounting）的具体实现。
3. 高内聚低耦合：子系统/组件职责单一，仅通过接口交互，修改内部实现不影响外部。
4. 分层架构：清晰划分「前端门户层-核心业务层-数据仓储层」，符合电商系统的经典架构范式。
5. 可替换可扩展 ：所有组件通过接口定义依赖，可独立替换（如替换SearchEngine为Elasticsearch），可横向扩展（新增支付子系统，仅需对接Accounting的Manage Orders接口）。

七、易混淆概念辨析（备考重点）

元素	核心区别
提供接口 vs 所需接口	提供接口=「我给别人用」，所需接口=「我用别人的」
委托连接器 vs 装配连接器	委托=「子系统对外接口委托内部实现」，装配=「内部组件互相调用」
组件 vs 子系统	组件是最小可部署单元，子系统是多个组件的集合（顶层模块）
组件图 vs 类图	组件图是架构层 （模块/部署），类图是实现层（代码/类结构）

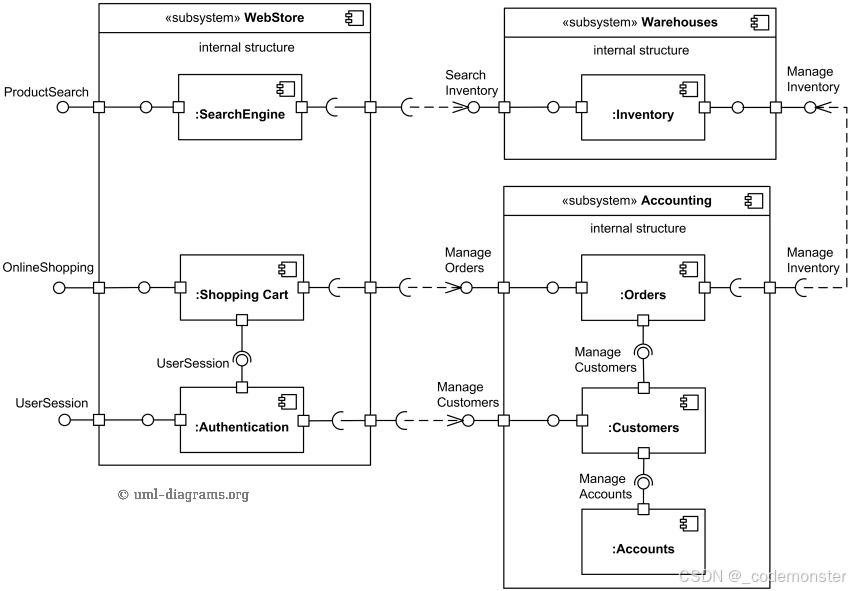

🛒 UML 构件图（Component Diagram）深度解析：电商 WebStore 系统架构

这是一张UML 构件图（Component Diagram，也叫组件图） ，用于描述一个电商系统的模块化架构、构件/子系统的职责、接口依赖与交互关系，是软件架构设计的核心视图之一。

一、核心概念先搞懂：构件图的基础元素

先统一术语，再拆解架构，避免混淆：

元素符号	名称	核心含义	图中示例
带 <<subsystem>> 构造型的大矩形	子系统（Subsystem）	高内聚、低耦合的大型功能模块，是系统的顶层架构单元，内部包含多个构件	WebStore、Warehouses、Accounting
带小插座图标的矩形	构件（Component）	可独立部署、可替换的功能单元，实现特定业务逻辑，是子系统的组成部分	:SearchEngine、:Shopping Cart、:Inventory
左侧空心圆（lollipop）	提供接口（Provided Interface）	构件对外暴露的服务，供其他构件调用	ProductSearch、OnlineShopping、UserSession
右侧半圆弧（ball）	所需接口（Required Interface）	构件需要依赖的外部服务，必须由其他构件提供	Search Engine 依赖 Search Inventory、Shopping Cart 依赖 Manage Orders
带箭头的虚线	装配连接（Assembly Connector）	连接「所需接口」与「提供接口」，表示两个构件/子系统的服务调用关系	WebStore → Warehouses、WebStore → Accounting 的虚线
构件内部的小插座	构件的内部实现标识	表示该构件是可独立部署的组件，有明确的接口定义	所有构件右上角的小图标
构件间的实线连接	内部关联	同一子系统内构件的内部调用关系	:Shopping Cart ↔ :Authentication

二、系统整体架构：三大子系统分层设计

整个电商系统被拆分为3个高内聚、低耦合的顶层子系统，职责完全独立，通过接口交互，符合「分层架构」思想：

1. 「前端门户层」：<<subsystem>> WebStore

核心定位 ：面向用户的电商前端门户，承载用户所有交互操作，是系统的入口层。
内部构件与职责：

构件	提供接口	核心功能	依赖关系
:SearchEngine	ProductSearch	商品搜索、检索、推荐，响应用户的商品查询需求	依赖 Warehouses 子系统的 Search Inventory 接口，查询库存数据
:Shopping Cart	OnlineShopping	购物车管理、订单提交、结算流程，是用户购物的核心载体	1. 依赖 Accounting 子系统的 Manage Orders 接口，创建/管理订单 2. 内部关联 :Authentication，校验用户会话
:Authentication	UserSession	用户身份认证、登录态维护、会话管理，保障系统安全	依赖 Accounting 子系统的 Manage Customers 接口，校验用户信息

对外暴露的服务：

• ProductSearch：供用户/前端调用商品搜索
• OnlineShopping：供用户/前端调用购物车、下单
• UserSession：供用户/前端调用登录、会话校验

2. 「后端仓储层」：<<subsystem>> Warehouses

核心定位 ：商品库存管理的后端服务，负责所有商品的库存数据维护，是供应链的核心。
内部构件与职责：

构件	提供接口	核心功能	依赖关系
:Inventory	Search Inventory（供 WebStore 调用）、Manage Inventory	库存查询、库存增减、盘点、补货，管理所有商品的库存状态	依赖 Accounting 子系统的 Manage Inventory 接口，同步库存与订单数据（虚线关联）

对外暴露的服务：

• Search Inventory：供 WebStore 的 SearchEngine 调用，查询商品库存
• Manage Inventory：供内部/管理员调用，管理库存；同时供 Accounting 子系统同步订单库存

3. 「核心业务层」：<<subsystem>> Accounting

核心定位 ：订单、用户、账户的核心业务处理中心，是系统的业务逻辑中枢，连接前端与仓储。
内部构件与职责（层级调用）：

构件	提供接口	核心功能	依赖关系
:Orders	Manage Orders（供 WebStore 调用）	订单创建、状态管理、订单履约，对接仓储扣减库存	1. 内部关联 :Customers，绑定订单与用户 2. 依赖 Warehouses 的 Manage Inventory 接口，扣减库存
:Customers	Manage Customers（供 WebStore 调用）、Manage Customers（内部）	用户信息管理、用户档案维护、权限管理	内部关联 :Accounts，绑定用户与账户
:Accounts	Manage Accounts	用户账户管理、支付、账单、财务数据处理	依赖 :Customers，关联用户与账户

对外暴露的服务：

• Manage Orders：供 WebStore 的 Shopping Cart 调用，创建订单
• Manage Customers：供 WebStore 的 Authentication 调用，校验用户身份
• Manage Inventory：供 Warehouses 同步库存数据

三、关键交互流程：从用户操作到系统闭环

结合构件图，梳理电商核心业务的完整调用链路，理解架构的流转逻辑：

1. 「商品搜索」流程

用户 → WebStore.ProductSearch → :SearchEngine → 依赖 Warehouses.Search Inventory → :Inventory → 返回库存/商品数据 → 展示给用户

2. 「用户下单」流程

用户 → WebStore.OnlineShopping → :Shopping Cart → 依赖 Accounting.Manage Orders → :Orders → 依赖 Warehouses.Manage Inventory → :Inventory 扣减库存 → 订单创建完成 → 通知用户

3. 「用户登录」流程

用户 → WebStore.UserSession → :Authentication → 依赖 Accounting.Manage Customers → :Customers 校验用户信息 → 生成会话 → 登录成功

四、架构设计的核心优势（设计思想解读）

这张构件图完美体现了现代软件架构的核心设计原则：

1. 高内聚、低耦合

• 每个子系统/构件只负责单一职责（如 Inventory 只管库存，Orders 只管订单），内聚性极强
• 子系统间仅通过接口 交互，完全解耦：修改 Warehouses 的库存逻辑，不会影响 WebStore 的前端逻辑，只要接口不变，前端无需改动

2. 分层架构，职责清晰

• 前端层（WebStore）：只做用户交互，不处理核心业务逻辑
• 业务层（Accounting）：处理订单、用户等核心业务，是系统中枢
• 数据层（Warehouses）：管理库存等数据，是系统的数据底座
• 分层结构让系统可扩展、可维护，符合「关注点分离」原则

3. 可替换、可扩展

• 所有构件通过接口定义依赖，可独立替换：比如替换 :SearchEngine 为 Elasticsearch 实现，只要 ProductSearch 接口不变，系统其他部分完全不受影响
• 可横向扩展：比如新增「物流子系统」，只需对接 Accounting 的 Manage Orders 接口，无需修改现有架构

4. 接口驱动设计（IDD）

• 所有交互都通过显式接口定义，明确了「谁提供服务、谁依赖服务」，是微服务、分布式架构的核心思想
• 接口是契约，保障了系统的可测试性、可维护性

五、补充：构件图 vs 包图 vs 类图（易混淆概念辨析）

很多人会混淆这三种UML图，这里做精准区分，帮你彻底搞懂：

维度	构件图（Component Diagram）	包图（Package Diagram）	类图（Class Diagram）
核心粒度	构件/子系统（可部署单元）	包（逻辑分组单元）	类/接口（代码单元）
抽象层级	系统架构层（高层）	代码组织层（中层）	代码实现层（低层）
核心作用	描述系统的模块化架构、部署结构、接口依赖	描述代码的分组结构、命名空间、包间依赖	描述类的属性、方法、类间关系
关注点	「系统如何拆分成模块、模块如何交互」	「代码如何组织、如何分组」	「代码如何实现、类如何设计」
本图对应	电商系统的模块拆分与交互	之前的 Servlet 包图（代码分组）	无（本图是架构视图）

六、延伸：该架构的落地与扩展

1. 技术落地对应

• WebStore：对应前端服务、API 网关、用户端应用
• Accounting：对应订单服务、用户服务、账户服务（微服务架构中的核心服务）
• Warehouses：对应库存服务、仓储管理系统（WMS）
• 接口：对应 REST API、gRPC 等服务间通信协议

2. 可扩展方向

• 新增「支付子系统」：对接 Accounting 的 :Orders 构件，处理支付流程
• 新增「物流子系统」：对接 Accounting 的 :Orders 构件，处理物流配送
• 新增「推荐子系统」：对接 WebStore 的 :SearchEngine 构件，实现个性化推荐
