Linux 网络基础之网络IP层（十）IP 协议，网段划分，IP地址相关问题

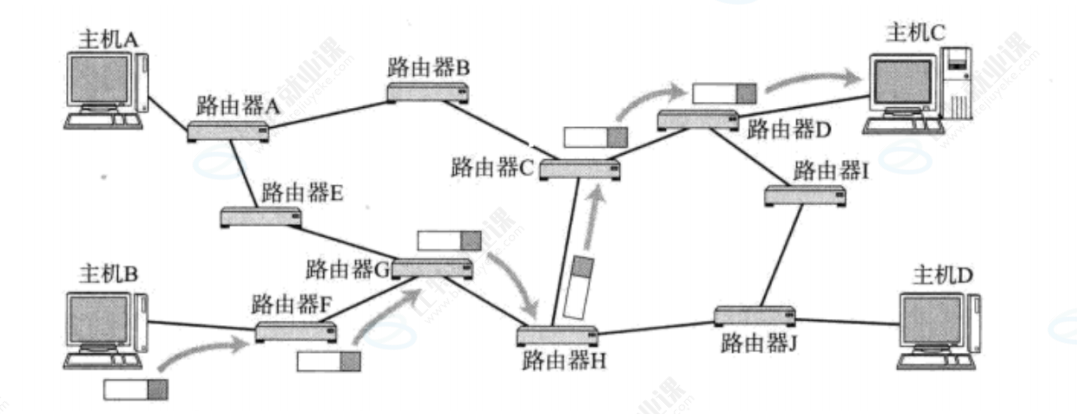

还是这幅图，主机 B 要和主机 C 通信，首先会将上层传输层(比如 TCP)的报文封装成IP 报文，加上 IP 头部信息，再把这个 IP 报文发送给它所在局域网内的路由器 F。接着，路由器 F 会将报文转发给同属一个子网的路由器 G，再由 G 转发给路由器 H、路由器 C、路由器 D，最终送达主机 C。整个过程中，IP 报文是一跳一跳地被转发的，而不是直接从主机 B "飞" 到主机 C。

主机 B 能直接把报文发给路由器 F，说明二者处于同一个子网；路由器 F 能把报文转给路由器 G，说明 F 和 G 也在同一个子网。以此类推，每一次相邻节点间的转发，都说明这两个节点处于同一子网，因为同一子网内的设备可以直接通信。所以，从主机 B 到主机 C，IP 报文需要经过无数个子网的接力转发，才能完成跨网段的交付。

那为什么主机 B 要把报文交给 F，F 又要交给 G 呢？**核心原因就藏在 IP 报文报头中的目的 IP 地址。**主机和路由器都是根据这个目的 IP，结合自身的路由表，来判断下一跳该转发给哪个相邻节点。

可以说，IP 的核心作用之一就是通过目的 IP 地址在各个互联的子网中为数据报文选择转发路径。

子网是局域网吗？

我们说"主机 B 和路由器 F 在同一个子网"，这里的 "子网" 是为了简化理解，默认"同一个子网 = 可以直接通信的局部网络"，和 "局域网" 的效果是一样的。但严格来说，它俩是不同维度的概念：

局域网是物理层面的局部

子网是IP 地址层面的局部

这里需要区分。

IP地址的构成，理解路由的过程，查找目标主机的方法

1. IP 地址是什么？它和 IP 协议是什么关系？

IP 地址就是给网络中每一台设备分配的唯一编号，用来标识这台设备的网络身份。IP 协议是网络层的通信规则，它规定了数据包如何封装、如何寻址、如何转发。IP 协议靠 IP 地址，才能判断数据包该发给谁、该往哪条路径转发。

2. 为什么 IPv4 地址是 4 字节？

IPv4 地址用 4 字节 (32 位) 表示，这是早期互联网设计时定下的标准。4 字节共 32 位二进制数，理论上可以表示 2 的 32 次方个不同的地址，大约是 43 亿个。当时的设计者认为这个数量足够全球设备使用，因此选择了 4 字节的长度，用点分十进制表示，比如 192.168.1.1，就是把 4 个字节分别转成十进制数字，用点隔开。虽然现在地址已经不够用了 (催生了 IPv6)，但 4 字节的 IPv4 地址依然是当前互联网的主流标准。

4字节 IP 是一个数字，同时 IP 地址也是有自己的固定构成的，IP地址 = 目标网络 + 目标主机。也就是那一串数字，有不同含义。

3. 为什么一段数字会具有指向性？

举个例子，作为大学生，每个人的学号就是一串数字，这一串数字由学院号+专业号+班级号+个人编号分为了不同的部分，每部分的编号都有唯一性和指向性，所以就能根据一个学号找到对应的人，所以"数字"可以具有一定的指向性。所以 IP 地址也是同理，也具有唯一性和指向性，就能根据IP地址找到对应的目标主机，进而支持路由。

所以我们理解IP地址并不是理解这一串数字，而且要理解这串数字各个部分的具体含义，为什么这个部分是由对应的数字表示。

4. 查找目标主机的一般方法 :

基于 IP 地址的分段设计，查找目标主机的过程就是 "先找网络，再找主机" 的过程：

第一步先定位目标网络，路由器只会看 IP 地址的目标网络部分，判断这个子网在哪个方向，然后转发给下一跳设备。这个过程就像快递员先看收货地址的 "城市 + 区县"，把包裹送到对应的分拣中心，而不是直接送到收件人手里。

第二步则是定位目标主机，当数据到达目标主机所在的子网后，设备根据 IP 地址的目标主机部分，找到目标主机的 MAC 地址，把数据交付给它。这就像快递到了小区后，再根据门牌号找到具体住户。

IP 地址的分段设计，让数据先靠 "网络号" 找到目标子网，再靠 "主机号" 找到目标设备，这也是 IP 地址能实现全网寻址的根本原因。

TCP 协议和 IP 协议的关系

IP 协议解决了网络通信中最基础的问题：即 IP 协议提供了跨网络传输数据的能力，让数据能通过路径选择和路由转发，从主机 A 送到主机 B。但 IP 协议只能做到 "大概率送达"，无法保证 100% 可靠 ------ 它不管数据有没有丢、有没有乱序、有没有损坏。换句话说就是 IP 协议提供了一种能力。这个能力体现在有极大的概率做成某种事。也就是有极大的概率，能从跨网络从主机A到主机B。

而互联网通信需要的是 "绝对可靠"，不能接受数据丢失、乱序的情况。当 IP 转发失败的小概率事件发生时，就需要一套补救的策略机制，让 "大概率送达" 趋近于 "一定能送达"，而 TCP 协议则提供了这种策略。TCP 通过各种重传机制，为数据传输提供了可靠保障。

所以，TCP+IP 的组合，才实现了跨网络可靠传输数据的完整能力 ：IP 提供了能力；TCP 负责兜底，提供了可靠性保障。
从操作系统的角度来看，IP 协议和 TCP 协议都在内核中实现，二者配合工作，就构成了网络通信最核心的基础功能。

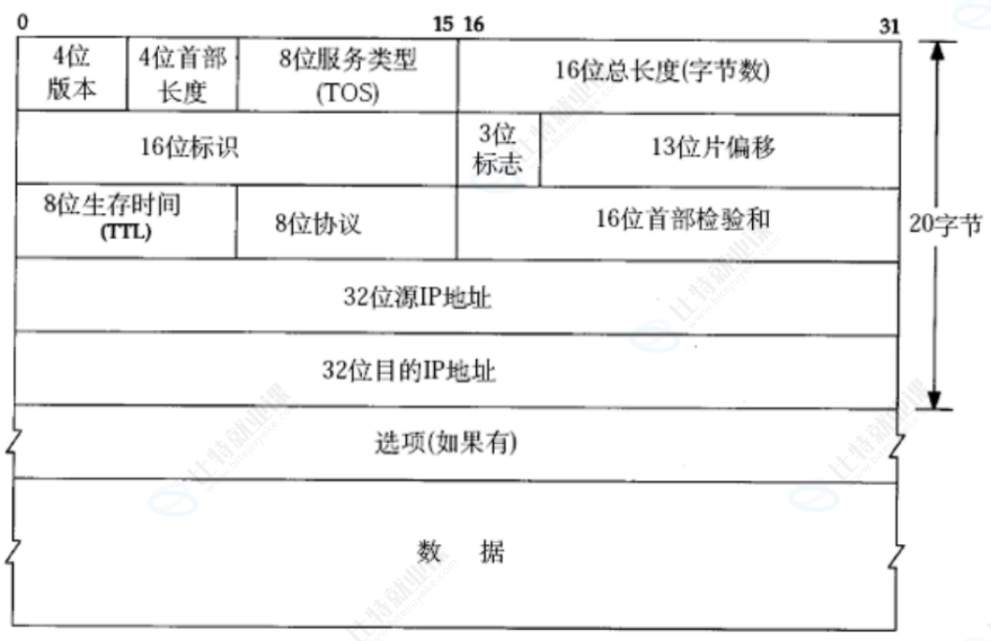

二、IP协议头格式

下面我们学习 IP 协议的IP 协议头格式 ，以及基于它解决两个关键问题：IP 包头与有效载荷的分离、有效载荷向上层的分用交付。

不管上层是 TCP 数据段还是 UDP 数据报，最终都要被封装成 IP 报文，在网络中传输。因此，我们需要先把 IP 协议头的结构理解了，再回答这两个问题。

IP报文中的数据就是上层传输层(TCP/ UDP)传下来的数据报文。

IP报头和有效载荷怎么分离?

IP 报文的结构分为两部分 : IP 报头和有效数据载荷（上层 TCP/UDP 数据）。要分离这两部分，核心依赖两个字段：

4 位首部长度:

IP 报文的 4 位首部长度和 TCP 的 4 位首部长度含义一样，表示报头的字节大小，报头 = 20字节+ 选项字段（如果有)。基础值为 5 时，首部长度就是 5×4=20 字节；如果存在选项字段，该值会大于 5，最大为 15 (对应 60 字节)。通过这个字段，内核可以精确计算出 IP 报头的结束位置。

16 位总长度(字节数):

**16 位总长度表示整个 IP 报文的总字节数。**用总长度减去 4 位首部长度，就能算出后面有效载荷的长度。内核中 sk_buff 结构体通过tail 指针的偏移来实现这一分离：根据报头长度移动指针，即可跳过 IP 报头，直接指向有效载荷的起始位置；再结合总长度，就能取出上层传输层的报文数据。

有效载荷的向上层的分用问题?

当 IP 报文到达目标主机后，内核需要把有效载荷交付给对应的上层协议 (TCP/UDP)，这个过程称为 "分用"。实现分用的关键，是 IP 报头中的 8 位协议字段。

8 位协议:

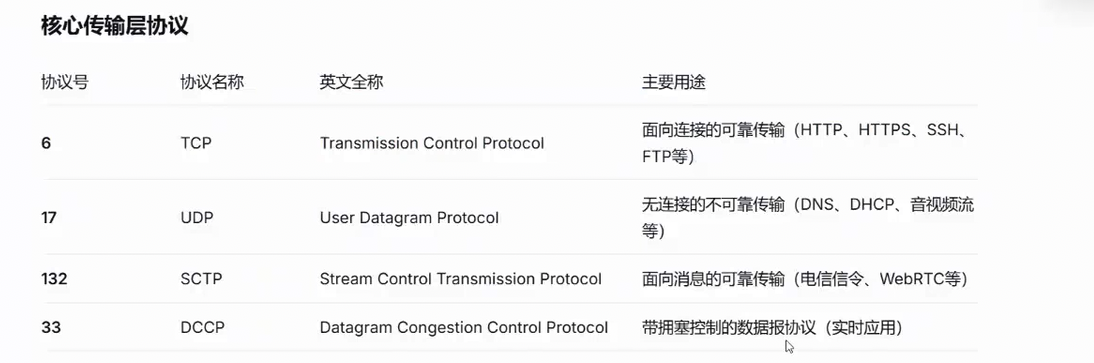

这个字段记录了上层传输层的协议号 ，比如：

内核收到 IP 报文后，读取该字段的值，根据协议号找到对应的传输层协议处理入口，再将分离出来的有效载荷交付给对应的协议模块。例如，协议号为 6 时，就把数据交给 TCP 协议栈处理；协议号为 17 时，就交给 UDP 协议栈处理，以此完成向上层的分用交付。

那这个8位协议是谁来填？

由发送方来填，发送方发送数据，经过传输层到网络IP层，必然会知道是传输层的哪个协议传下来的。

其他字段

8 位服务类型:

这个字段用来标识报文的服务质量需求，由 3 位已弃用的优先级字段、4 位 TOS 控制位和 1 位保留位（必须为 0）组成。其中 4 位 TOS 分别对应：

最小延时：对 ssh、telnet 这类交互式应用很重要，优先让报文走延迟更低的路径

最大吞吐量：对 ftp 这类文件传输应用很重要，优先选择带宽更高的链路

最高可靠性：优先选择更稳定、丢包率更低的路径

最小成本：优先选择费用更低的转发路径

16 位首部校验和:

这个字段仅对 IP 报头做校验，不包含后面的数据部分。发送方计算 IP 首部的校验和并填入该字段，接收方收到报文后重新计算校验和，与报文里的该字段对比，就能判断 IP 首部在传输过程中是否出现了错误。如果校验失败，报文会被直接丢弃。

8 位生存时间TTL:

8 位生存时间TTL全称 Time To Live，它的核心作用是防止报文在网络中无限循环转发，避免环路导致的网络瘫痪。

它的本质是 "最大跳数"，报文每经过一个路由器，TTL 值就会减 1

当 TTL 减到 0 时，路由器会直接丢弃该报文，并向源主机发送超时通知

常见的默认 TTL 值为 64，这个字段确保了报文不会在网络中永久循环，也限制了报文能跨的最大网段数

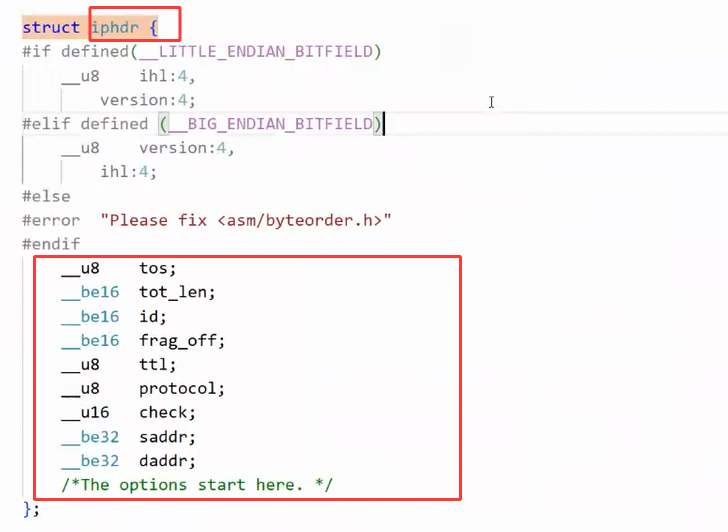

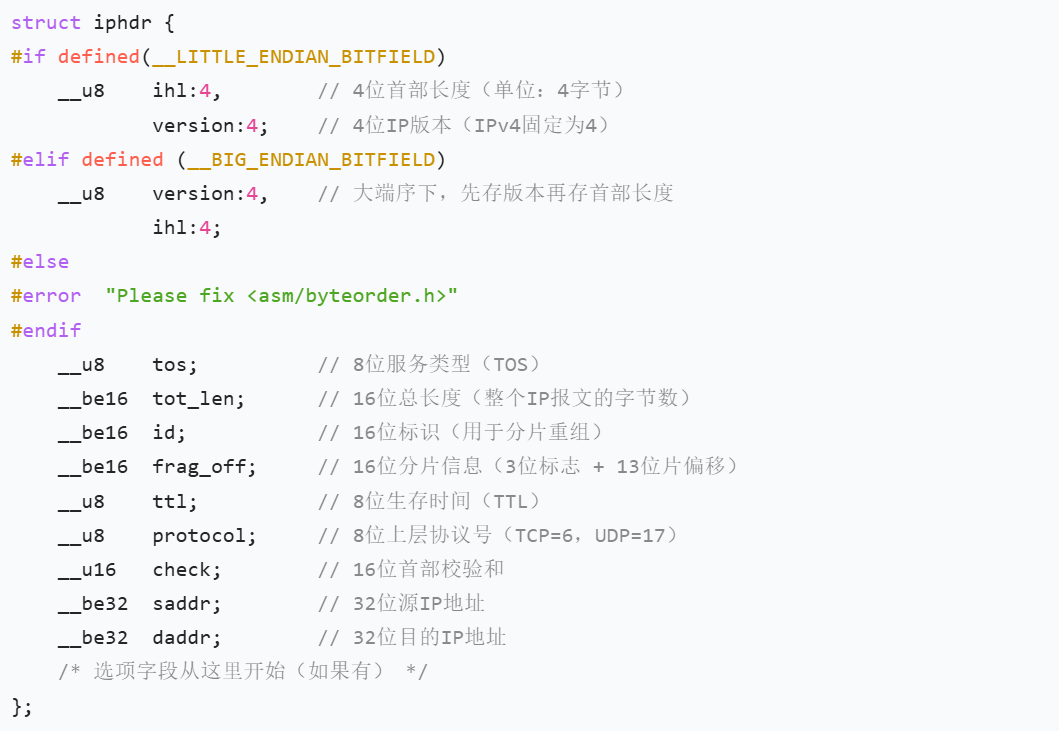

IP 协议报头在内核中也是有对应的结构体来表示的，这个结构体就是下图的 struct iphdr 结构体，结构体的成员和 IP 头的字段是一一对应的：

关于IP报头里的字段我们就讲完了，但是其中如上的这部分字段我们留到后面讲，这部分字段和后面的内容有关。

三、网段划分

网段是什么?

网段 :本质就是一串连续的 IP 地址范围，比如 192.168.1.0~192.168.1.255，是一堆 IP 的编号集合。

网段和子网，局域网的区别:

子网 : 是我们通过子网掩码，把一个大的网段切分成更小的网段，用来做网络隔离。比如一个大网段可以划分成多个子网，子网就是人为切割出来的、逻辑上独立的小网段 ，用来划分不同部门、不同区域的网络。网段和子网，都属于逻辑层面的 IP 划分。

而局域网（LAN） 是物理层面的本地网络，就是我们家里、公司里交换机、路由器连起来的一堆电脑、设备。局域网一般对应一个子网，一个局域网内的所有设备，都在同一个子网、同一个网段里，设备之间可以直接通信，不用经过外网路由。

网段划分

IP 地址被明确划分为两部分：网络号 和主机号。

网络号用来保证不同网段之间有唯一、不重复的标识，让路由器能区分不同的网络。
主机号在同一个网段内，所有主机的网络号都相同，但主机号必须唯一，以此区分同一网络里的不同设备。

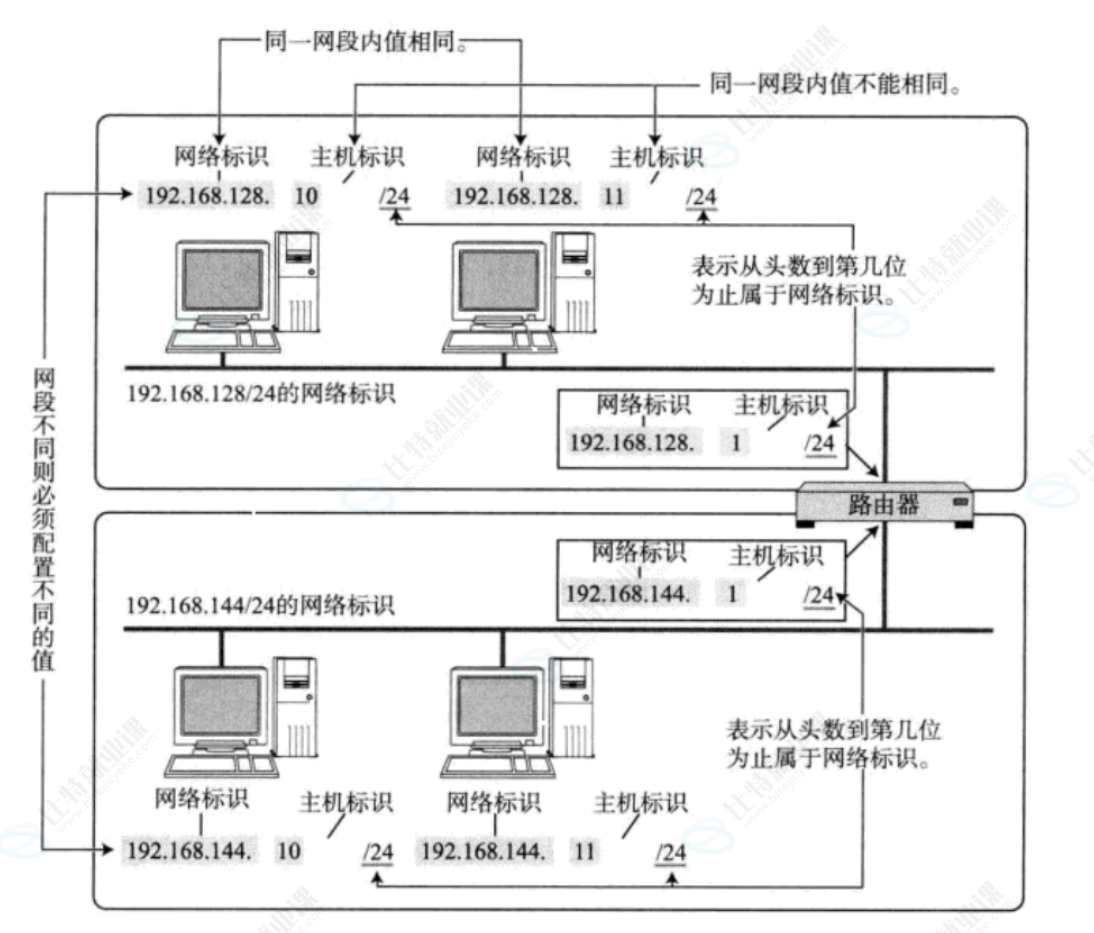

我们来看上图的例子：两个子网（子网 A 和子网 B）通过一台路由器连接起来。**路由器的一个核心能力就是构建并连接不同的子网。**在这个场景里，路由器有两张网卡，分别对应两个子网，每个网卡都配有一个对应子网的 IP 地址。我们平时的电脑、手机通常只有一张网卡，所以一次只能连接一个网络。

在子网 A 中，所有主机的网络标识（网络号）都是192.168.128，主机标识（主机号）用来唯一标识每一台设备。路由器本身也属于子网 A 里的一台主机，通常被分配为子网内的 1 号主机，所以它在子网 A 的 IP 地址就是192.168.128.1。

同样地，在子网 B 中，所有主机的网络标识都是192.168.144，路由器在子网 B 的 IP 地址就是192.168.144.1。这里的 "网络标识"，正是 IP 地址构成中提到的网络号部分，而后面的 "主机标识" 就是主机号部分。

现在假设子网 B 中的一台主机要给子网 A 中的一台主机发送数据。它并不知道 192.168.128.x 这个地址对应的设备具体在哪，但它能通过 IP 地址判断出：目标主机的网络号和自己的网络号(192.168.144) 不一样，因此目标主机不在同一个子网内。这时候，主机就会把数据发送给默认网关，也就是子网 B 里的路由器（192.168.144.1），由路由器来负责跨网络的转发工作。

上面的子网 A 和子网 B 就是两个不同的网段，由路由器来划分和连接的。

判断是不是同一个网段，看的是网络号：

子网 A 的网络号是 192.168.128.0/24；

子网 B 的网络号是 192.168.144.0/24。

二者的网络号完全不同，所以它们就是两个独立的、不同的网段，也叫不同的子网。

/24 就表示 IP 地址的前 24 位是网络号，剩下的 8 位是主机号。
不同的子网，本质上就是把网络号相同的主机划分到一起。

子网内新增主机时，网络号必须和该子网保持一致，但主机号不能和子网内的其他主机重复。
同一子网内，各个主机的网络号相同，主机号不同。

不同子网内，各个主机的主机号可能相同，但网络号一定不同。

查找的本质

我们可以把报文交付给目标主机理解为一次大规模的查找工作。

查找的本质就是通过不断的筛选和淘汰，逐步缩小目标范围，最终定位到唯一的对象。在这个过程中，淘汰效率越高，查找的效率也就越高。如果采用线性淘汰的方式，一次只能排除一个目标，面对整个互联网数十亿台设备，这种效率是完全不可接受的。

而 IP 地址中 "网络号 + 主机号" 的分层设计，正是为了实现高效的批量淘汰。路由器在转发报文时，首先根据目标 IP 的网络号，一次性排除掉所有不匹配的网段，只保留目标主机所在的子网，这就像一次筛选就淘汰了一大批无关的设备，让查找范围瞬间缩小。

为什么要进行网段划分？

因此，我们进行网段划分的核心目的，就是为了支持查找过程中的快速批量淘汰，让路由器能以最高效的方式锁定目标主机所在的网络，从而大幅提升整个路由转发的效率。

如何进行网段划分?

有两种划分方法 :

下面我们来聊聊网段划分的第一种方式：传统分类划分法。

1. 传统分类划分

因为 IPv4 地址总共只有 32 位，理论上可用地址约 42 亿个，42亿在我们当今互联网中不算多。并且全球设备越来越多，地址不够用，所以必须节约、拆分、按需分配 。因为 IP资源有用且有限，就相当于一块大蛋糕，就注定会被争抢。因此为了按需分配、避免地址浪费，早期互联网组织就设计了这套划分方案，把所有 IP 地址分为 A、B、C、D、E 五类，通过地址开头的比特位，来区分网络号和主机号的长度。

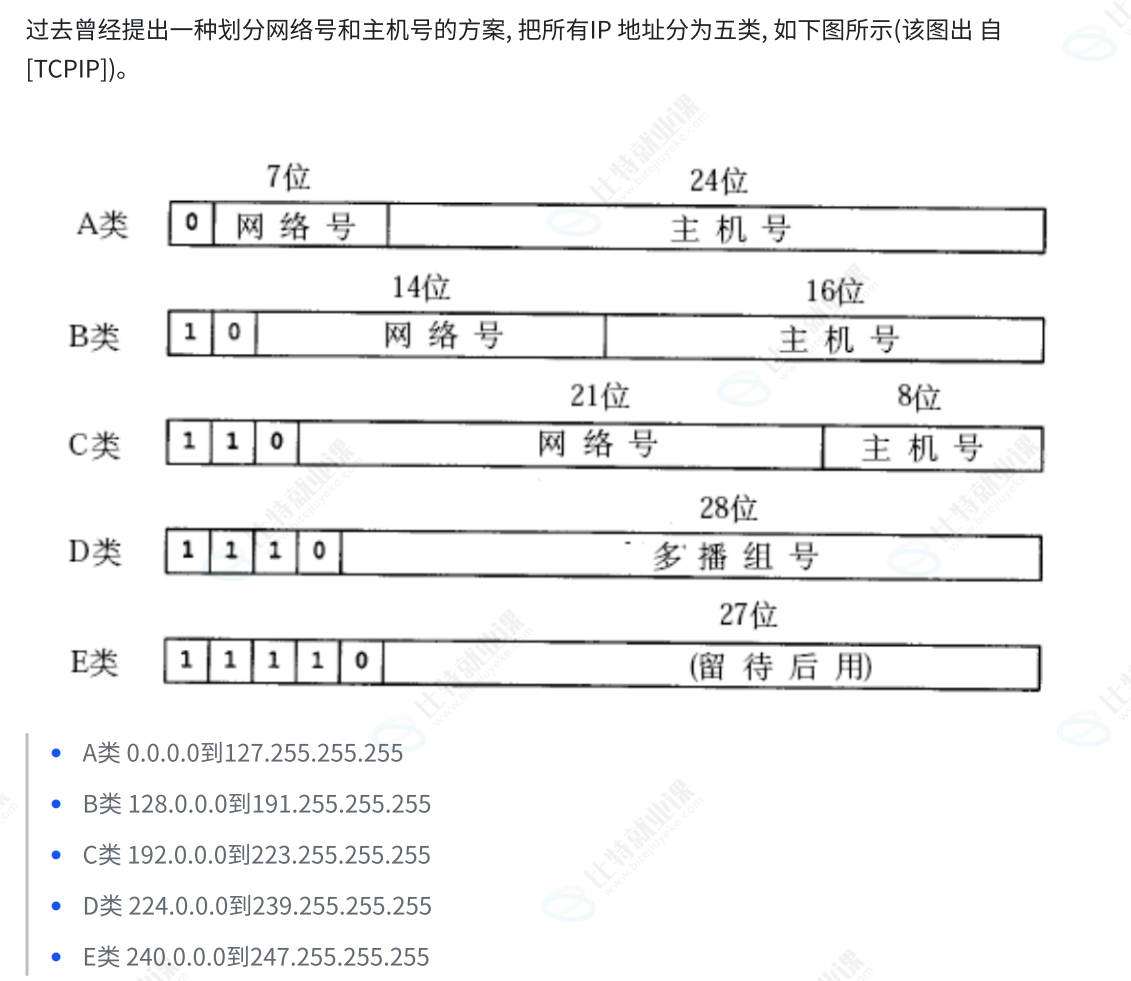

传统分类划分的规则就是通过 IP 地址的前几位比特位来确定网络号和主机号的长度：

A 类地址：最高位固定为0，接下来的 7 位作为网络号，剩下的 24 位作为主机号。它的网络号范围是0~127，理论上最多可以划分出2^7=128个 A 类网络，每个网络最多可以容纳2^24台主机，主要分配给大型国家或组织使用。

B 类地址：最高两位固定为10，接下来的 14 位作为网络号，剩下的 16 位作为主机号。网络号范围是128~191，理论上可以划分出2^14个 B 类网络，每个网络最多容纳2^16台主机，通常分配给中大型企业或机构。

C 类地址：最高三位固定为110，接下来的 21 位作为网络号，剩下的 8 位作为主机号。网络号范围是192~223，理论上可以划分出2^21个 C 类网络，每个网络最多容纳2^8台主机，多用于小型局域网。

D 类地址：最高四位固定为1110，地址范围是224~239，专门用于多播（组播）通信，不区分网络号和主机号。

E 类地址：最高五位固定为11110，地址范围是240~247，保留给未来或实验用途，不对外分配。

传统分类划分的弊端:

这种 "一刀切" 的划分方式，很快就暴露出了严重的问题：

地址浪费严重：现实中很少有企业需要 B 类地址能容纳的 6 万多台主机，更不用说 A 类地址的上千万台主机。大量分配出去的地址空间被闲置，造成了巨大的浪费。

地址分配不均：随着互联网快速发展，需求最大的 B 类地址很快就被申请一空，而 A 类地址又大多被少数早期机构占用，资源无法高效调配。

正是这些弊端，催生了我们后面要讲的第二种划分方式 ------子网掩码（CIDR）划分法，它能更灵活地按需分配地址，大幅减少浪费。
传统的 A、B、C 、D、E类划分，本质上是对 IP 地址的分类，而非真正意义上的网段划分。通过 IP 地址开头的固定比特位，将整个 IPv4 地址空间划分成五种不同的地址类型。这种方式只是给 IP 地址定了 "规格"，规定了不同地址类型对应的默认网络规模，却无法根据实际需求灵活调整网络号的长度，也不支持将一个大的地址空间拆分成多个更小的子网，因此它解决的是早期地址分配的分类问题，而非按需划分网段的问题。而真正的网段划分，核心是通过子网掩码或 CIDR 技术，将一个连续的 IP 地址空间，按需切分成多个独立的子网，每个子网都可以独立管理、独立路由，以此解决传统分类法中地址浪费、分配不灵活的问题，让 IP 地址资源的使用更加高效、精准。

针对传统分类法地址浪费、划分不灵活的问题，我们引入了新的网段划分方案 ------CIDR（无类别域间路由） ，它的核心就是引入了子网掩码，来实现更灵活、按需的网段划分。

2. 子网掩码划分法(CIDR)

什么是子网掩码?

子网掩码是一个 32 位的正整数，通常由一串连续的 1 开头、一串连续的 0 结尾构成，它通常被设置在主机或路由器的路由表中，和 IP 地址配合使用，用来动态区分 IP 地址中的网络号和主机号。

子网掩码的核心作用就是和 IP 地址做按位与运算，运算的结果就是该 IP 地址对应的网络号，而且这个划分过程和 IP 地址本身是 A 类、B 类还是 C 类无关，实现了真正意义上的无类别网段划分。

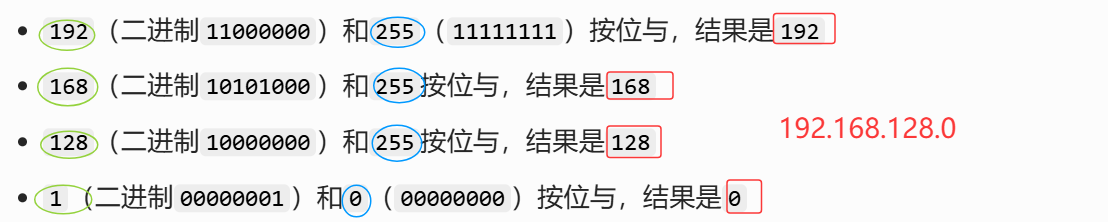

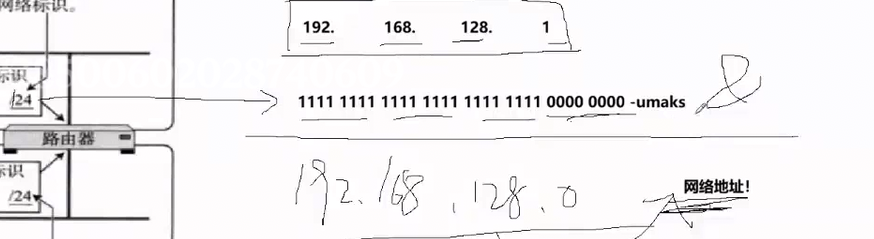

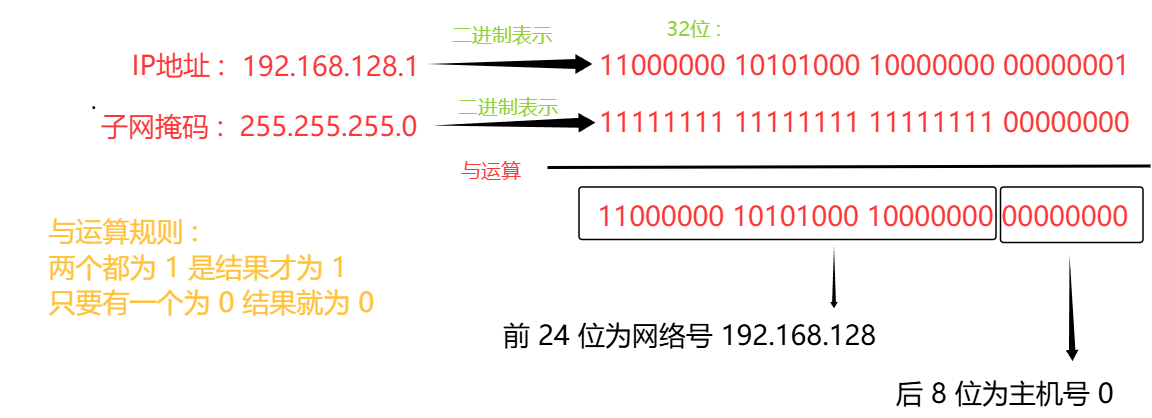

我们看上图一个例子 : IP 地址是192.168.128.1，子网掩码是 255.255.255.0，也就是二进制形式的11111111 11111111 11111111 00000000，对应 CIDR 表示法的 /24。将 IP 地址和子网掩码进行按位与运算：

最终得到的结果是192.168.128.0，这就是该 IP 地址对应的网络号。

192.168.128.0 难道不是网络号 + 主机号吗? 为什么光说是 IP 地址对应的网络号呢?

子网掩码的作用，是为了算出网络号。后 8 位主机号部分在按位与运算中直接被子网掩码的后 8 位全 0 清零了(因为与运算只要有一个 0 结果就是 0)，这不是说主机号不重要，而是说在判断 "这个 IP 属于哪个网络" 的时候，只需要看网络号部分就够了。主机号是同一个网络内部区分不同设备用的，跨网络转发时，路由器只关心 "目标网络号是多少"，不关心具体主机号。

所以最后按位与出的结果 192.168.128.0 本身就是网络号，不再是 "网络号 + 主机号" 的形式，它代表的是整个 192.168.128.0/24 这个子网，不是某个主机的 IP 地址。主机号在运算中被清零，正是为了把 "网络标识" 和 "主机标识" 分开，方便路由器做跨网段转发。

192.168.128.0/24 表示的就是只看 IP 地址的前 24 位，这 24 位就是网络号。/24 就是 CIDR 表示法，它直接定义了网络号的长度为 24 位。IPv4 地址总共 32 位，前 24 位作为网络号，剩下的 8 位自然就是主机号了。对应到子网掩码就是 255.255.255.0，和 IP 地址做按位与运算后，主机号部分被清零，得到的就是网络地址 192.168.128.0

所以，不管这个子网里的主机 IP 是 192.168.128.1 还是 192.168.128.254，它们的前 24 位都完全相同，属于同一个网络号。路由器转发时，只需要看这前 24 位就能判断目标网段，不需要关心主机号部分。

那子网掩码都是统一的 255.255.255.0 吗？

不是的，255.255.255.0 只是子网掩码里最常见的一种。子网掩码的本质是一个 32 位的二进制数，规则是：

前面是连续的 1，代表网络号部分
后面是连续的 0，代表主机号部分

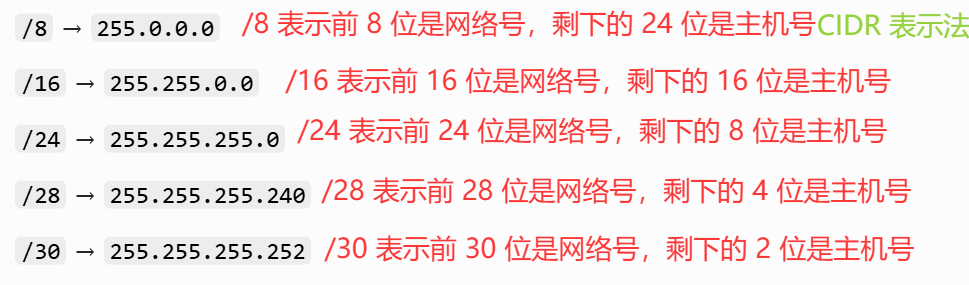

所以，只要符合这个规则的 32 位数，都是合法的子网掩码，比如：

255.255.255.0 常见的原因是因为 /24 刚好把 IP 地址分成了 "前 24 位网络号 + 后 8 位主机号"，每个子网可以容纳 254 台主机，刚好满足大多数小型局域网的需求，所以我们平时家用、办公网络里最常看到它。

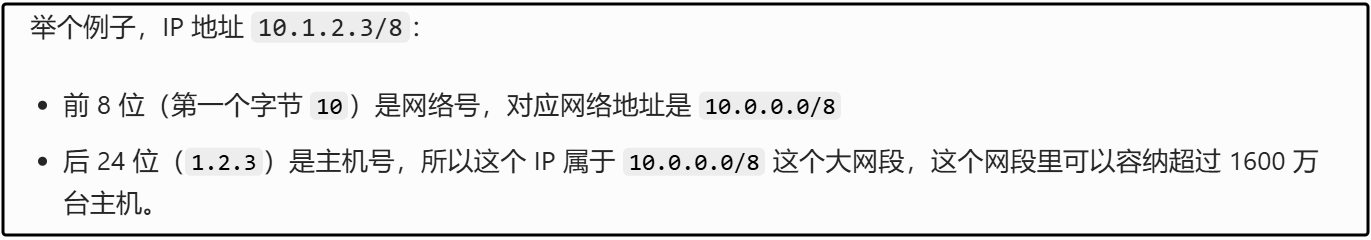

但在实际网络规划中，会根据需要的主机数量选择不同的掩码：只需要少量主机 (比如两个设备直连)，会用 /30，每个子网只有 2 个可用主机地址，不浪费 IP。中型企业网络，可能会用 /20，把一个大网段拆分成多个子网。大型运营商网络，会用更短的掩码 (比如 /16)，容纳更多主机。

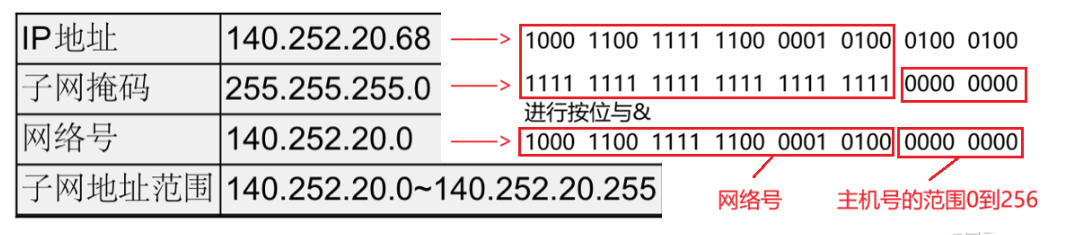

示例1:

如上，首先我们手里有IP地址和子网掩码，首先我们可以看出，子网掩码前面全部都是连续的1，后面全部都是连续的0，那么先将IP地址和子网掩码分别转换成二进制，如上图右侧，接下来进行按位与操作即可，所以此时我们就得到了网络号，以及主机号的范围，主机号的范围是0到256。

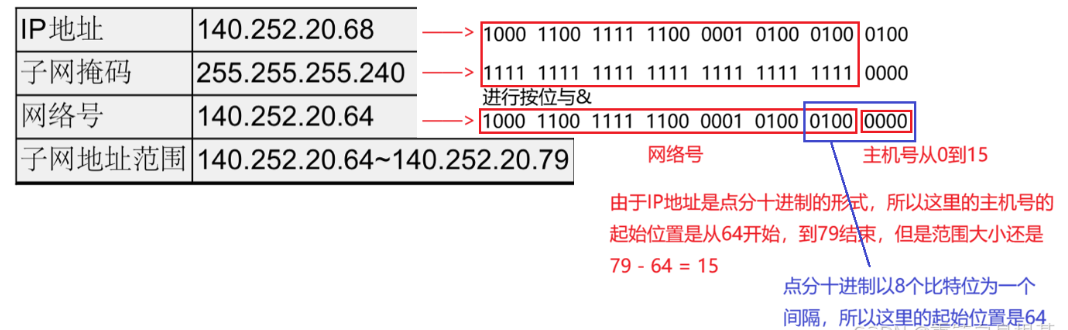

示例2:

如上，首先我们手里有IP地址和子网掩码，那么先将IP地址和子网掩码分别转换成二进制，如上图右侧，接下来进行按位与操作即可，所以此时我们就得到了网络号，以及主机号的范围，主机号的范围是0到15，主机号的起始位置是64，由于主机号的范围从0到15，所以主机号的起始和结束的位置是64到79。

那么我们可以观察，子网掩码的最后一个1的位置前面全部都是 1，所以通常来讲子网掩码对于IP地址来讲还有一种简写方法，例如以第二个例子为例，IP地址是140.252.20.68，子网掩码是255.255.255.240，那么子网掩码转换成二进制之后二进制比特位为1的有n位，那么以子网掩码是255.255.255.240转换成二进制之后是1111 1111 1111 1111 1111 1111 1111 0000，所以为1的位数一共有28个，所以子网掩码对于IP地址简写为 = IP地址/n = 140.252.20.68 / 28。

所以子网掩码可以对32位的IP地址进行任意划分网络号和主机号

四、特殊的IP地址

下面我们来说一下几种特殊的 IP 地址，它们在网络通信中各有特殊用途，不能像普通主机地址一样分配给设备使用。

首先是网络号，它是将 IP 地址中的主机号部分全部设为 0 得到的，比如192.168.128.0/24，它代表的是整个局域网，而非某一台具体的主机。网络号的核心作用，就是作为这个网段的标识，让路由器能快速识别出目标主机所在的网络，从而进行跨网段转发。

其次是广播地址，它是将 IP 地址中的主机号部分全部设为 1 得到的，比如192.168.128.255/24。广播地址的用途，是向同一个链路中所有相互连接的主机发送数据包，比如当主机需要查询同一网段内所有设备的信息时，就可以向广播地址发送数据，所有主机都会收到这个广播消息。

最后是127.*开头的环回地址，这类地址专门用于本机环回测试，最常见的是127.0.0.1。当我们的主机向这个地址发送数据时，数据包不会经过真实的网络接口，而是直接在本机内部回环，用来测试本机的 TCP/IP 协议栈是否正常工作，即使主机没有连接网络，也能正常访问这个地址。

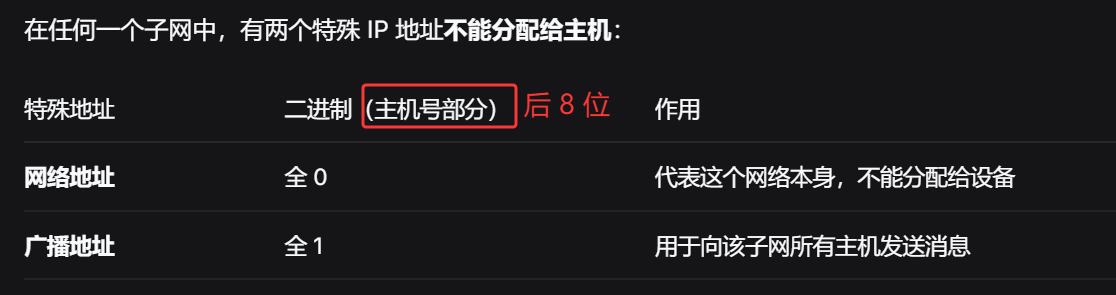

也就是说 :

五、IP地址的数量限制

IPv4 地址的数量限制，是早期互联网发展中一个核心的痛点。IPv4 地址是一个 32 位的正整数，理论上只有约 43 亿个可用地址，而随着全球联网设备数量的爆发式增长，这个数字早已无法满足需求。更严峻的是，由于网络号、广播地址、环回地址等特殊地址的存在，实际可分配的地址数量远不足 43 亿；同时，IP 地址并非按主机台数分配，而是按网卡分配，一台多网卡设备就需要多个 IP 地址，这进一步加剧了地址资源的紧张。

CIDR（无类别域间路由）技术的出现，虽然通过灵活划分子网、减少地址浪费，在一定程度上缓解了地址不足的问题，但它并没有增加 IPv4 地址的绝对数量，无法从根本上解决资源枯竭的问题。因此，行业中出现了三种主流的解决方案。第一种是动态分配 IP 地址，通过 DHCP 协议，只给当前接入网络的设备临时分配 IP 地址，设备断开连接后地址会被回收再利用，大幅提高了地址的复用率，比如我们家用网络就是通过这种方式动态获取 IP 的。第二种是 NAT（网络地址转换）技术，它允许多个设备共享同一个公网 IP 地址，通过在路由器上维护地址映射表，将内网私有地址转换为少量的公网地址，让大量内网设备能同时访问互联网，这也是目前家庭和企业网络中应用最广泛的方式。第三种则是 IPv6 协议，它采用 128 位地址格式，提供了近乎无限的地址空间，从根本上解决了地址枯竭问题，不过 IPv6 与 IPv4 并不兼容，目前尚未完全普及，仍处于过渡阶段。

六、总结

本文系统讲解了网络层IP协议的核心概念与应用。主要内容包括：1. IP协议在网络层的作用，实现跨主机寻址和路由转发；2. IP报文结构及关键字段功能，如首部长度、总长度、协议类型等；3. 网段划分的两种方法：传统分类法和CIDR子网掩码法；4. 特殊IP地址（网络号、广播地址、环回地址）的用途；5. IPv4地址数量限制及解决方案（DHCP、NAT、IPv6）。文章通过实例详细解析了IP地址构成、子网划分原理及路由转发机制，帮助理解网络层实现跨网段通信的核心技术。

谢谢大家的观看!
