自主避障无人机FastDrone的控制代码笔记

CS_Zero2026-05-22 18:48

PX4Ctrl进程

介绍

主进程

主要对象：LinearControl类的对象controller与PX4CtrlFSM类的对象fsm。

订阅mavros广播的消息遥控通道，在回调更新fsm中的rc_data。

cpp 复制代码
    ros::Subscriber rc_sub;
    if (!param.takeoff_land.no_RC) // mavros will still publish wrong rc messages although no RC is connected
    {
        rc_sub = nh.subscribe<mavros_msgs::RCIn>("/mavros/rc/in",
                                                 10,
                                                 boost::bind(&RC_Data_t::feed, &fsm.rc_data, _1));
    }

在src/realflight_modules/px4ctrl/src/input.cpp实现，原通道输出一般在1000 - 2000，模式相关的通道归一化为0-1。

reboot_cmd是RC通道8，与教程中紧急停止开关RC的通道7不是同一个。

cpp 复制代码
    for (int i = 0; i < 4; i++)
    {
        ch[i] = ((double)msg.channels[i] - 1500.0) / 500.0;
        if (ch[i] > DEAD_ZONE)
            ch[i] = (ch[i] - DEAD_ZONE) / (1 - DEAD_ZONE);
        else if (ch[i] < -DEAD_ZONE)
            ch[i] = (ch[i] + DEAD_ZONE) / (1 - DEAD_ZONE);
        else
            ch[i] = 0.0;
    }

    mode = ((double)msg.channels[4] - 1000.0) / 1000.0;
    gear = ((double)msg.channels[5] - 1000.0) / 1000.0;
    reboot_cmd = ((double)msg.channels[7] - 1000.0) / 1000.0;

使用ROS服务设置飞控模式、解锁与操控

cpp 复制代码
fsm.set_FCU_mode_srv = nh.serviceClient<mavros_msgs::SetMode>("/mavros/set_mode");
fsm.arming_client_srv = nh.serviceClient<mavros_msgs::CommandBool>("/mavros/cmd/arming");
fsm.reboot_FCU_srv = nh.serviceClient<mavros_msgs::CommandLong>("/mavros/cmd/command");
# 在src/realflight_modules/px4ctrl/src/PX4CtrlFSM.h中PX4CtrlFSM类中，
ros::ServiceClient set_FCU_mode_srv;

状态机逻辑

根据state值、遥控通道、定位信息等控制state切换。

核心思路：
MANUAL_CTRL 状态（遥控器控制）

↓

多重检查条件

├─ 收到定位信息？

├─ 没有命令冲突？

├─ 速度合理？

↓

state = AUTO_HOVER

controller.resetThrustMapping()

set_hov_with_odom()

toggle_offboard_mode(true) ← ★ 切换控制模式

↓

AUTO_HOVER 状态（程序自动控制）

↓

px4ctrl可以向PX4发送控制指令

cpp 复制代码
void PX4CtrlFSM::process()
{
    ros::Time now_time = ros::Time::now();
	Controller_Output_t u;
	Desired_State_t des(odom_data);
	bool rotor_low_speed_during_land = false;

	// STEP1: state machine runs
	switch (state)
	{
	case MANUAL_CTRL:
		if (rc_data.enter_hover_mode) // Try to jump to AUTO_HOVER
		{
			if (!odom_is_received(now_time))
			{
				ROS_ERROR("[px4ctrl] Reject AUTO_HOVER(L2). No odom!");
				break;
			}
     //...
        }
    }
}

Fast-Drone-250/src/realflight_modules/px4ctrl/src/input.cpp中函数 void RC_Data_t::feed(mavros_msgs::RCInConstPtr pMsg)切换与state相关的变量enter_hover_mode、

第5通道 mode > 0.75，设置enter_hover_mode，注释1下面的if-else被后面的覆盖了，

第6通道 gear > 0.75，is_command_mode = true

cpp 复制代码
    if (!have_init_last_mode)
    {
        have_init_last_mode = true;
        last_mode = mode;
    }
    if (!have_init_last_gear)
    {
        have_init_last_gear = true;
        last_gear = gear;
    }
    if (!have_init_last_reboot_cmd)
    {
        have_init_last_reboot_cmd = true;
        last_reboot_cmd = reboot_cmd;
    }

    // 1
    // 注意遥控第5通道档位控制模式，只能从小PWM值到高PWM值切换，才能使得enter_hover_mode为true。
    // 这个条件的含义，在mode、last_mode均大于阈值，即通道5在拨下后，想要使得enter_hover_mode = true，得上下拨通道5
    if (last_mode < API_MODE_THRESHOLD_VALUE && mode > API_MODE_THRESHOLD_VALUE)
        enter_hover_mode = true;
    else
        enter_hover_mode = false;

    if (mode > API_MODE_THRESHOLD_VALUE)
        is_hover_mode = true;
    else
        is_hover_mode = false;
    if (is_hover_mode)
    {
        if (last_gear < GEAR_SHIFT_VALUE && gear > GEAR_SHIFT_VALUE)
            enter_command_mode = true;
        else if (gear < GEAR_SHIFT_VALUE)
            enter_command_mode = false;

        if (gear > GEAR_SHIFT_VALUE)
            is_command_mode = true;
        else
            is_command_mode = false;
    }

src/realflight_modules/px4ctrl/config/ctrl_param_fpv.yaml中thrust_model的hover_percentage设置等于无人机重力的推力对应油门百分比，thr2acc_则是单位百分比产生的加速度，不包含重力加速度。

cpp 复制代码
void
LinearControl::resetThrustMapping(void)
{
  thr2acc_ = param_.gra / param_.thr_map.hover_percentage;
  P_ = 1e6;
}
参数 符号 单位 物理意义
param_.gra ggg m/s² 重力加速度。无人机所在环境的重力加速度（通常为9.8 m/s²）
param_.thr_map.hover_percentage ThoverT_{hover}Thover 百分比 (0~1) 悬停油门比例。指无人机保持静止悬停时所需的油门信号占总油门范围的百分比
thr2acc_ kthr2acck_{thr2acc}kthr2acc m/s²/% 推力-加速度映射系数 。表示单位油门信号能产生的加速度，是后续控制中用来从期望加速度计算所需油门的关键参数
P_ P0P_0P0 无量纲 递推最小二乘算法的初始协方差。用于后续的在线推力模型估计，初值较大表示对初始估计的不确定性很高

ROS消息控制起飞降落的实现

自定义控制起降的ROS消息，FAST-DRONE-250/src/utils/quadrotor_msgs/msg/TakeoffLand.msg，

前两项是枚举，第三项是用到的。

txt 复制代码
uint8 TAKEOFF = 1
uint8 LAND = 2
uint8 takeoff_land_cmd

使用方式，rostopic pub -1 /px4ctrl/takeoff_land quadrotor_msgs/TakeoffLand "takeoff_land_cmd: 2" 或 rostopic pub -1 /px4ctrl/takeoff_land quadrotor_msgs/TakeoffLand "takeoff_land_cmd: 1"

PX4Ctrl接收该消息的回调函数，

cpp 复制代码
void Takeoff_Land_Data_t::feed(quadrotor_msgs::TakeoffLandConstPtr pMsg)
{
    msg = *pMsg;
    rcv_stamp = ros::Time::now();
    triggered = true;
    takeoff_land_cmd = pMsg->takeoff_land_cmd;
}

主进程循环调用 void PX4CtrlFSM::process()，

先判断rc_data.enter_hover_mode，由于为flase，进入else，

前面执行takeoff.sh使得takeoff_land_data.takeoff_land_cmd == quadrotor_msgs::TakeoffLand::TAKEOFF成立，

获得cmd信息，

cpp 复制代码
// 从HOVER状态切换到CMD_CTRL状态，
else if (rc_data.is_command_mode && cmd_is_received(now_time))
{
    if (state_data.current_state.mode == "OFFBOARD")
    {
        state = CMD_CTRL;
        des = get_cmd_des();  // 获取命令期望值
    }
}
// 或者处于CMD_CTRL状态，
{
    des = get_cmd_des();
}

在switch语句后，按步骤执行，

cpp 复制代码
        if (state == AUTO_HOVER || state == CMD_CTRL)
	{
		// controller.estimateThrustModel(imu_data.a, bat_data.volt, param);
		controller.estimateThrustModel(imu_data.a, param);
	}

	// STEP3: solve and update new control commands
	if (rotor_low_speed_during_land) // used at the start of auto takeoff
	{
		motors_idling(imu_data, u);
	}
	else
	{
		debug_msg = controller.calculateControl(des, odom_data, imu_data, u);
		debug_msg.header.stamp = now_time;
		debug_pub.publish(debug_msg);
	}

	// STEP4: publish control commands to mavros
	if (param.use_bodyrate_ctrl)
	{
		publish_bodyrate_ctrl(u, now_time);
	}
	else
	{
		publish_attitude_ctrl(u, now_time);
	}

综合条件成立，执行

c++ 复制代码
			state = AUTO_TAKEOFF;
			controller.resetThrustMapping();
			set_start_pose_for_takeoff_land(odom_data);
			toggle_offboard_mode(true);				  // toggle on offboard before arm
			for (int i = 0; i < 10 && ros::ok(); ++i) // wait for 0.1 seconds to allow mode change by FMU // mark
			{
				ros::Duration(0.01).sleep();
				ros::spinOnce();
			}
			if (param.takeoff_land.enable_auto_arm)
			{
				toggle_arm_disarm(true);
			}
			takeoff_land.toggle_takeoff_land_time = now_time;

函数 toggle_offboard_mode在 px4ctrl/src/PX4CtrlFSM.cpp，参数true意为进入offboard模式，反之退出并回到进入前的模式。

c++ 复制代码
bool PX4CtrlFSM::toggle_offboard_mode(bool on_off)
{
	mavros_msgs::SetMode offb_set_mode;

	if (on_off)
	{
		state_data.state_before_offboard = state_data.current_state;
		if (state_data.state_before_offboard.mode == "OFFBOARD") // Not allowed
			state_data.state_before_offboard.mode = "MANUAL";

		offb_set_mode.request.custom_mode = "OFFBOARD";
		if (!(set_FCU_mode_srv.call(offb_set_mode) && offb_set_mode.response.mode_sent))
		{
			ROS_ERROR("Enter OFFBOARD rejected by PX4!");
			return false;
		}
	}
	else
	{
		offb_set_mode.request.custom_mode = state_data.state_before_offboard.mode;
		if (!(set_FCU_mode_srv.call(offb_set_mode) && offb_set_mode.response.mode_sent))
		{
			ROS_ERROR("Exit OFFBOARD rejected by PX4!");
			return false;
		}
	}

	return true;

	// if (param.print_dbg)
	// 	printf("offb_set_mode mode_sent=%d(uint8_t)\n", offb_set_mode.response.mode_sent);
}

逻辑背景：上述takeoff.sh执行前的操作及其顺序，遥控器5通道拨到内侧，六通道拨到下侧，油门打到中位

再执行roslaunch px4ctrl run_ctrl.launch
src/realflight_modules/px4ctrl/src/input.cpp

c++ 复制代码
    if (last_mode < API_MODE_THRESHOLD_VALUE && mode > API_MODE_THRESHOLD_VALUE)
        enter_hover_mode = true;
    else
        enter_hover_mode = false;

因此，enter_hover_mode = false;

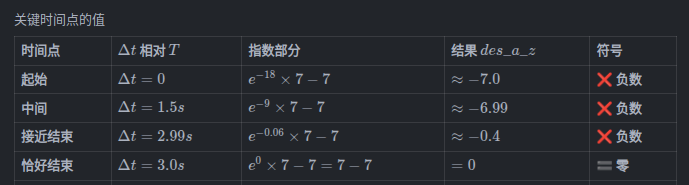

double des_a_z = exp((delta_t - AutoTakeoffLand_t::MOTORS_SPEEDUP_TIME) * 6.0) * 7.0 - 7.0;

实现控制

配置文件"px4ctrl/config/ctrl_param_fpv.yaml"中use_bodyrate_ctrl: false，因此使用的是publish_attitude_ctrl(u, now_time);

细节

  • 起飞

    分三个状态，准备、上升、完成。

    准备，3秒时长，

  • 估计推力与加速度系数

  • 计算控制输出

cpp 复制代码
	if (rotor_low_speed_during_land) // used at the start of auto takeoff
	{
		motors_idling(imu_data, u);
	}
	else
	{
		debug_msg = controller.calculateControl(des, odom_data, imu_data, u);
		debug_msg.header.stamp = now_time;
		debug_pub.publish(debug_msg);
	}

有趣细节

  1. 检查IMU消息频率的写法很妙，小于100Hz就警告
cpp 复制代码
    // check the frequency
    static int one_min_count = 9999;
    static ros::Time last_clear_count_time = ros::Time(0.0);
    if ( (now - last_clear_count_time).toSec() > 1.0 )
    {
        if ( one_min_count < 100 )
        {
            ROS_WARN("IMU frequency seems lower than 100Hz, which is too low!");
        }
        one_min_count = 0;
        last_clear_count_time = now;
    }
    one_min_count ++;
  1. 判断降落的逻辑
cpp 复制代码
void PX4CtrlFSM::land_detector(const State_t state, const Desired_State_t &des, const Odom_Data_t &odom)
{
	static State_t last_state = State_t::MANUAL_CTRL;
	if (last_state == State_t::MANUAL_CTRL && (state == State_t::AUTO_HOVER || state == State_t::AUTO_TAKEOFF))
	{
		takeoff_land.landed = false; // Always holds
	}
	last_state = state;

	if (state == State_t::MANUAL_CTRL && !state_data.current_state.armed)
	{
		takeoff_land.landed = true;
		return; // No need of other decisions
	}

	// land_detector parameters
	constexpr double POSITION_DEVIATION_C = -0.5; // Constraint 1: target position below real position for POSITION_DEVIATION_C meters.
	constexpr double VELOCITY_THR_C = 0.1;		  // Constraint 2: velocity below VELOCITY_MIN_C m/s.
	constexpr double TIME_KEEP_C = 3.0;			  // Constraint 3: Time(s) the Constraint 1&2 need to keep.

	static ros::Time time_C12_reached; // time_Constraints12_reached
	static bool is_last_C12_satisfy;
	if (takeoff_land.landed)
	{
		time_C12_reached = ros::Time::now();
		is_last_C12_satisfy = false;
	}
	else
	{
		bool C12_satisfy = (des.p(2) - odom.p(2)) < POSITION_DEVIATION_C && odom.v.norm() < VELOCITY_THR_C;
		if (C12_satisfy && !is_last_C12_satisfy)
		{
			time_C12_reached = ros::Time::now();
		}
		else if (C12_satisfy && is_last_C12_satisfy)
		{
			if ((ros::Time::now() - time_C12_reached).toSec() > TIME_KEEP_C) // Constraint 3 reached
			{
				takeoff_land.landed = true;
			}
		}

		is_last_C12_satisfy = C12_satisfy;
	}
}
