零基础学习车软嵌入式AUTOSAR，以一帧CAN报文实战讲解AUTOSAR的学习

这篇文章会比较长，我建议你先收藏，找个不被打扰的时间慢慢读。

今天，我想换一个笨办法：不聊虚的，只做一件事------从零实现一帧CAN报文的发送和接收。

通过这一帧报文，你会亲手摸到AUTOSAR的核心骨架：从RTE到Com，从PduR到CanIf，再到Can模块。如果想获取实战项目，可佳：AutoButo**,** 你会看到抽象的概念如何落地成真实的数据流。你会在实战中建立体系性的认知，而不是背一堆永远用不上的术语。

1:车软AUTOSAR为什么难学

市面上但凡提到AUTOSAR，铺天盖地全是规范。经典的那几本------Communication Stack、Diagnostic Stack、Memory Stack------随便一本都是几百页起步。网上的教程、公众号的文章，翻来覆去也是这些：解释模块、解释接口、解释配置参数。

你看了一圈，感觉自己懂了。RTE是运行环境，Com模块负责信号打包，PduR负责路由......概念背得滚瓜烂熟。

但真给你一个工程，让你配一帧CAN报文发出来。你懵了。

因为没有人告诉你：这些规范里的概念，到底对应Davinci里的哪个配置项？代码生成之后，从哪里开始写逻辑？

这就是问题所在：规范太多，项目太少。

2：考试型工程师

工作几年了，你会发现团队里总有那么一类人。学历漂亮，简历亮眼，毕业就进了头部外企。开会讨论方案，他们张口闭口"根据AUTOSAR规范4.3.2章节"，"这里不符合ISO 26262的某某条款"。你问他某个配置项怎么调，他不跟你说他上次调通的经验，而是翻开几百页的PDF，找到那一段，念给你听。

你要是追问一句："那你实际跑过吗？有没有踩过什么坑？"

他愣一下，然后说："规范上是这么写的，应该没问题吧。"

我管这种叫"考试工程师"。

他们能把AUTOSAR、ASPICE、功能安全的标准倒背如流，但你真给一块开发板、一个Davinci工程，让他配一帧最简单的CAN报文发出来，他看着满屏的配置界面，鼠标点了一圈，最后问你："这个CanId，到底填0x123还是291？"

你说他不懂吧，他概念门儿清。你说他懂吧，他从来没让代码真正跑在芯片上过。

AUTOSAR这个东西，本来就是从欧洲汽车行业长出来的。外企的基因是什么？是文档驱动、流程驱动。几百上千页的规范，几十个模块，几千个配置项------这套体系本身没问题，它精密、严谨、可追溯。但问题在于，当这套东西落到一群"考试工程师"手里，味道就变了。

大家开始比谁规范读得细，谁能在评审会上引经据典驳倒对方，谁写的设计文档页码多。至于代码跑不跑得通，板子上的灯亮不亮，反倒成了次要的事。

很多新人就是这样被带进沟里的。他们花了半年啃规范，把Communication Stack从RTE到Can的每一层关系背得滚瓜烂熟，把Signal、Pdu、Frame的区别写在小本子上。结果进了项目，连一个周期发送的CAN信号都配不出来，不知道该从哪一层开始配。

这不是在学工程，这是在背词典。

所以我想跟你说的是------下面的内容，咱们不背书。不聊那些你翻规范也能看到的定义。咱们就干一件事：

让一帧CAN报文，从你的板子上实实在在地发出去。

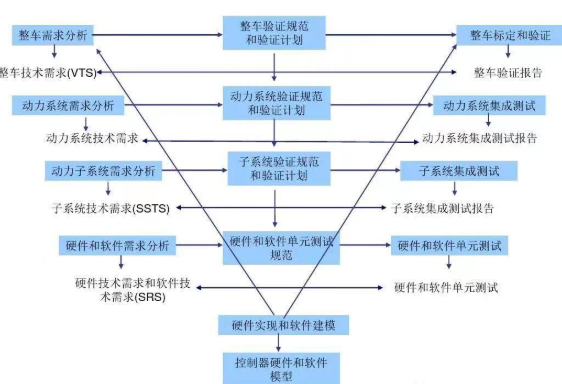

3:AUTOSAR规范到底怎么读

在动手之前，有必要先跟你聊聊AUTOSAR这套规范文档到底该怎么用。因为这直接关系到你是"越学越清醒"还是"越学越懵"。

AUTOSAR这套规范，天生就不是写给新手看的。几千页的PDF，上来就给你拆成几十个模块，每个模块又有几百个配置参数。它告诉你每个参数叫什么、属于哪个结构体，但就是不告诉你------你想发一帧CAN报文，到底要配哪几个？配成什么样？

更离谱的是，你翻完整个Communication Stack，连一个完整的配置示例都找不到。全是孤立的参数定义，没有上下文，没有"从零到一"的串联。这就好比教你造车，但不给你图纸，只给你一本《汽车零件百科全书》。你背熟了所有零件名字，还是造不出一辆车。

AUTOSAR官方文档：你只需要知道这几份

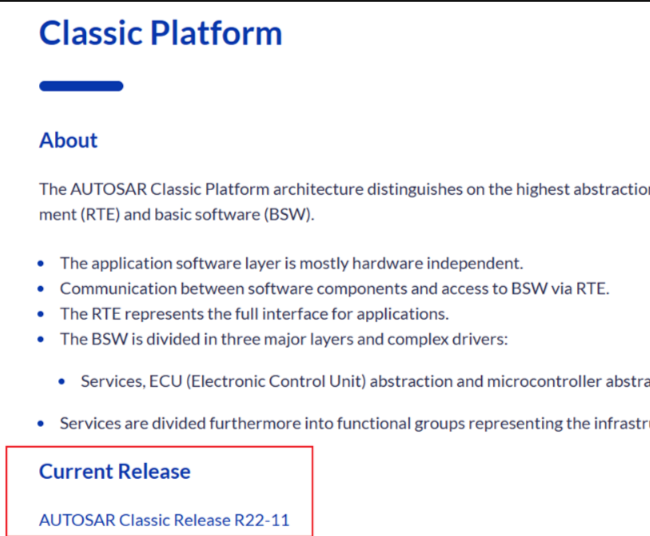

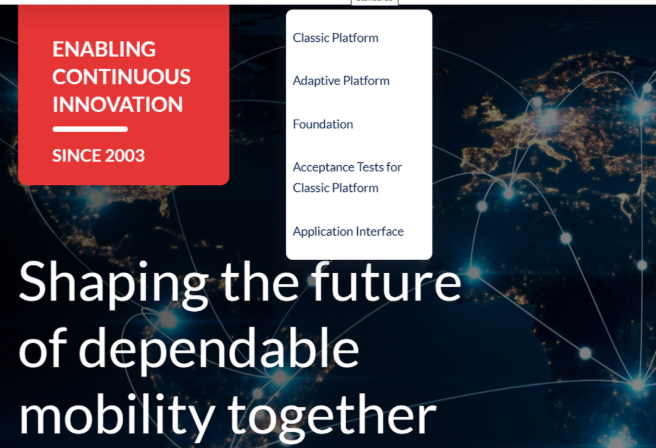

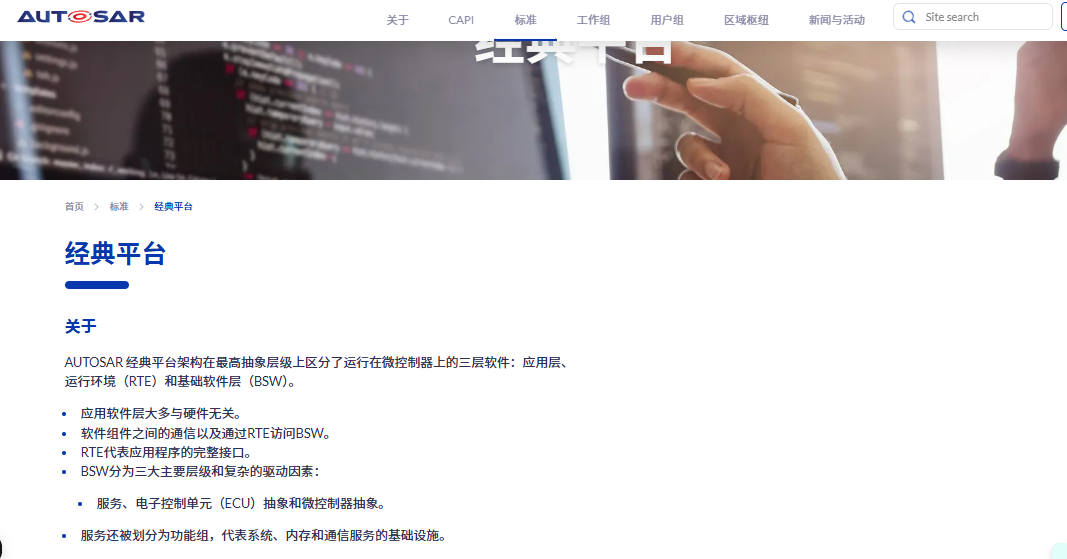

打开AUTOSAR官网，文档列表能吓退一半的人。我帮你拆解一下，你只需要关注这几类：

SWS（Software Specification）：软件规范。你的主战场。每个模块（Com、PduR、CanIf、Can）的功能、API、配置参数都在这里。
EXP（Explanation）：说明文档。对某些概念的补充解释，比SWS好读一些。
TR（Technical Report）：技术报告。背景知识、缩写含义、方法论，适合扫盲。

至于SRS、TPS、RS------做应用开发的话，暂时不用碰。

想开发CAN通信，先从SWS的这几页看起

你不用从头读到尾，那是浪费时间。直接翻到这几个位置：

1. 整体交互流程看哪里？

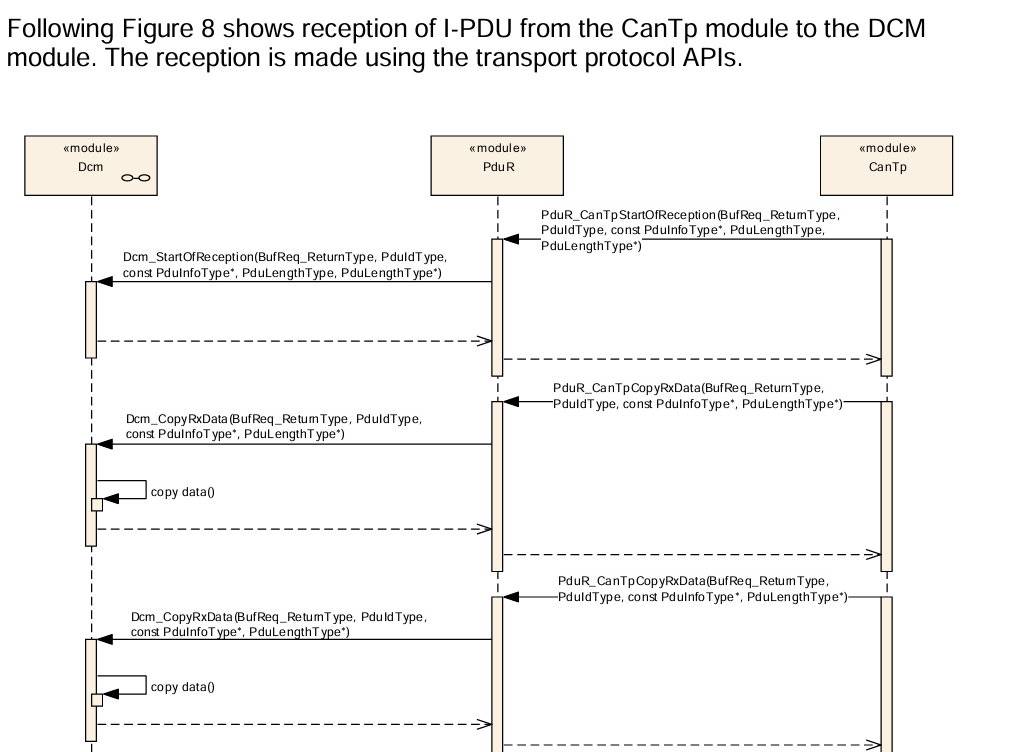

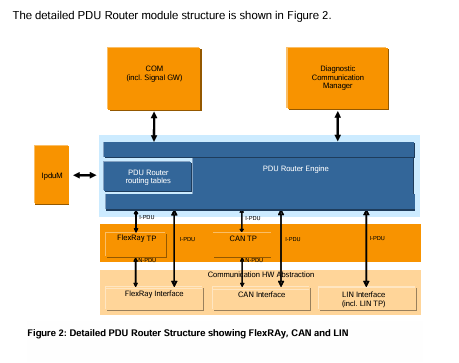

SWS_PduR 第7章（Functional Specification） 和第8章（Sequence Diagrams）
- 重点关注：PduR路由表的逻辑，以及从Com到CanIf的时序图
SWS_Com 第7.2章（Signal to I-PDU mapping）
- 重点关注：多个Signal如何打包成一个I-PDU

SWS_CanIf 第7章（Functional Specification）和第8.2章（Transmit/Receive sequence）
- 重点关注：HOH（硬件对象句柄）的概念，以及CanIf如何调用Can驱动

把这些时序图拼在一起，你就得到了完整的收发流程。

2. 模块功能介绍看哪里？

每个SWS的第1章（Introduction and functional overview），花10分钟扫一遍就够了。不需要背，知道这个模块是干什么的就行。

3. 配置参数看哪里？

每个SWS的第4章（Configuration）。这里会列出所有配置容器的名称、类型、取值范围。你配工具（比如Davinci、EB）的时候，翻到这里对着配。

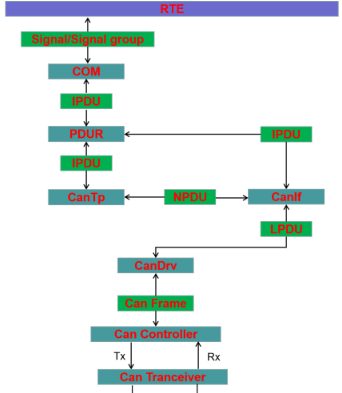

简单汇总一下CAN通信的核心流程
发送方向（应用→总线）：

SWC调用RTE接口 → Com模块打包Signal为I-PDU → PduR路由 → CanIf映射到硬件单元 → Can驱动写寄存器 → 总线发出

接收方向（总线→应用）：

Can驱动接收中断 → CanIf回调 → PduR路由 → Com解包为Signal → RTE通知SWC

这个流程在SWS_PduR的时序图（第8章） 里画得最清楚。

规范到实战：最后一句话总结

规范告诉你"有什么"，实战告诉你"怎么用"。规范的每一页都在定义"这个东西叫什么、能做什么"，但只有你亲手配过一次、跑通一次，才会知道"原来这个参数不配置默认值会踩坑"、"原来这两个容器的依赖关系规范里只提了一句，但实际缺一不可"。规范是字典，实战是写作文------字典背得再熟，不动笔永远写不出文章。

4：can通信基础

在基本摸清AUTOSAR规范的门路之后，我们终于可以动手了。但动手之前，得先把CAN通信本身这摊事聊清楚。因为后面你在AUTOSAR里配的那一堆参数，本质都是在回答CAN通信提出的问题。

CAN通信是什么？

CAN（Controller Area Network）最早是 Bosch 在 1980 年代为了解决车上线束太多、信号不可靠的问题而发明的。你可以把它理解成车上的"内部广播系统"------任何一个节点发出一条消息，总线上所有其他节点都能听到，但只有"听得懂"的那个节点才会去处理。

CAN通信的物理层用的是两根线：CAN_H和CAN_L。这两根线之间的差分信号决定了逻辑0和逻辑1。隐性电平（逻辑1） 两根线电压差接近0，显性电平（逻辑0） 两根线电压差在2V左右。为什么叫"显性"和"隐性"？因为只要有一个节点把总线拉成显性，整条总线就是显性------这就是CAN总线的仲裁机制的基础。

CAN报文的硬件编码结构

一帧标准CAN报文（11位ID），从硬件层面看，大致长这样：

SOF（Start of Frame）：1位，显性电平，告诉所有节点"我要开始发消息了"
Identifier：11位，也就是我们常说的CAN ID。ID越小，优先级越高------因为仲裁时前面显性位越多，ID就"赢"了
RTR（Remote Transmission Request）：1位，区分是数据帧还是远程帧，我们只关心数据帧
Control Field：6位，其中4位是DLC（Data Length Code），告诉你后面跟着几个字节的有效数据（0到8）
Data Field：0到64位，最多8个字节，这就是你真正要传的数据
CRC Field：15位校验加1位定界符，用来保证数据没错
ACK Field：2位，接收节点收到后拉低ACK槽，告诉发送者"我收到了"
EOF（End of Frame）：7位隐性电平，收工

你看完这段可能会问：我配置AUTOSAR的时候需要管SOF、CRC、ACK吗？不需要。这些都是CAN控制器硬件自动完成的。你只需要配置三样东西：CAN ID、DLC、Data。

CAN控制器和收发器

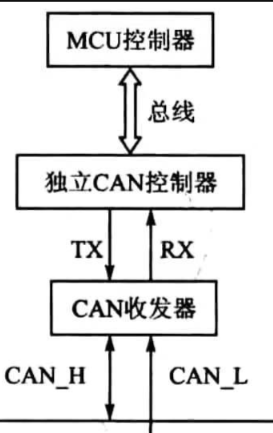

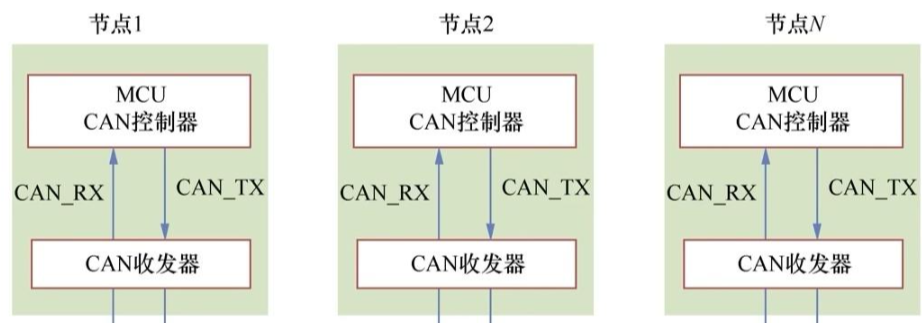

硬件上，一个典型的CAN节点有三层：MCU → CAN控制器 → CAN收发器 → 总线。

CAN控制器 ：很多MCU内部集成了（比如NXP的S32K系列、Infineon的TC3xx）。它负责把你要发的数据按照上面的帧格式打包，加上CRC、处理仲裁、管理发送接收邮箱。你写代码调Can_Write，实际就是往控制器的某个邮箱里扔了8个字节和ID，剩下的控制器帮你干。
CAN收发器：独立芯片（比如TJA1050、MCP2551）。它的工作很简单------把控制器输出的数字信号（TTL电平）转换成CAN_H/CAN_L的差分信号，反过来也一样。收发器坏了，控制器正常，总线也没反应。

DBC是什么？

CAN总线上一来一回全是二进制：0x123 00 64 00 00 00 00 00 00。光看这些数字，你知道车速是多少吗？不知道。

DBC（CAN Database）就是把这串二进制翻译成人话的词典。它是一个文本文件，里面定义好了：

哪个ID对应什么报文

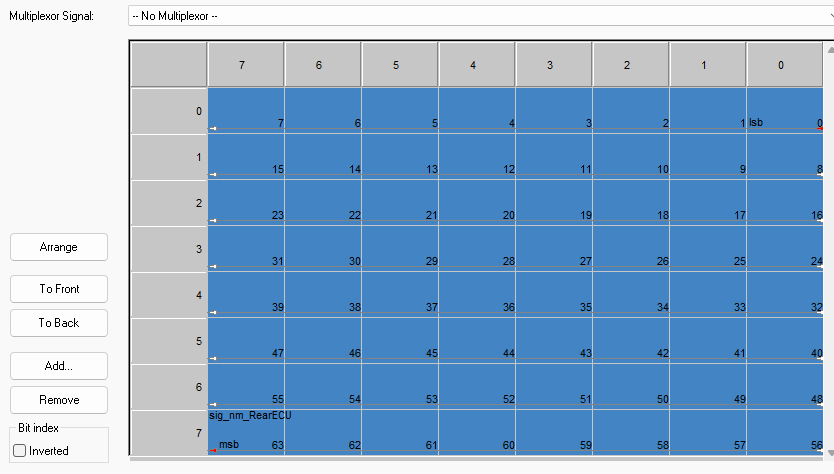

报文的哪个字节（哪几个位）表示哪个信号
信号叫什么名字（比如VehicleSpeed）
数据类型（有符号/无符号/单精度浮点）、字节序（Intel/Motorola）、精度（factor）、偏移量（offset）、物理范围

举个例子：DBC里写着ID 0x123的报文，Byte0和Byte1拼成一个16位无符号整数，乘以0.01后就是车速，单位km/h。那你收到00 64（十六进制）→ 0x0064 = 100 → 100×0.01 = 1.0 km/h。没错，你发现这里有问题------DBC里配的factor是0.01，物理值就是1.0 km/h；如果factor是1.0，那100就代表100 km/h。这些数字怎么来的，取决于传感器的定义。

DBC和AUTOSAR的关系

你在AUTOSAR里配Com模块，本质上就是把DBC里每条报文、每个信号的信息，填到Com模块的配置容器里。DBC里有一个Signal叫VehicleSpeed，Com模块里就要有一个ComSignal，属性一模一样：起始位、长度、字节序、因子、偏移量。DBC里有一个报文，周期20ms，Com模块里就要配一个ComIPdu，发送类型配成周期20ms。

为什么这一步很重要

很多人一上来对着Davinci或EB配置界面发懵，根本原因就是脑子里没有DBC这根弦。DBC是你从"物理总线上的二进制"到"应用层能用的物理值"之间的那座桥。你把这个桥搭清楚了，AUTOSAR的Com配置就是照葫芦画瓢。下面我们的实战，就从一个最简单的DBC文件开始。

5：实战工具认知

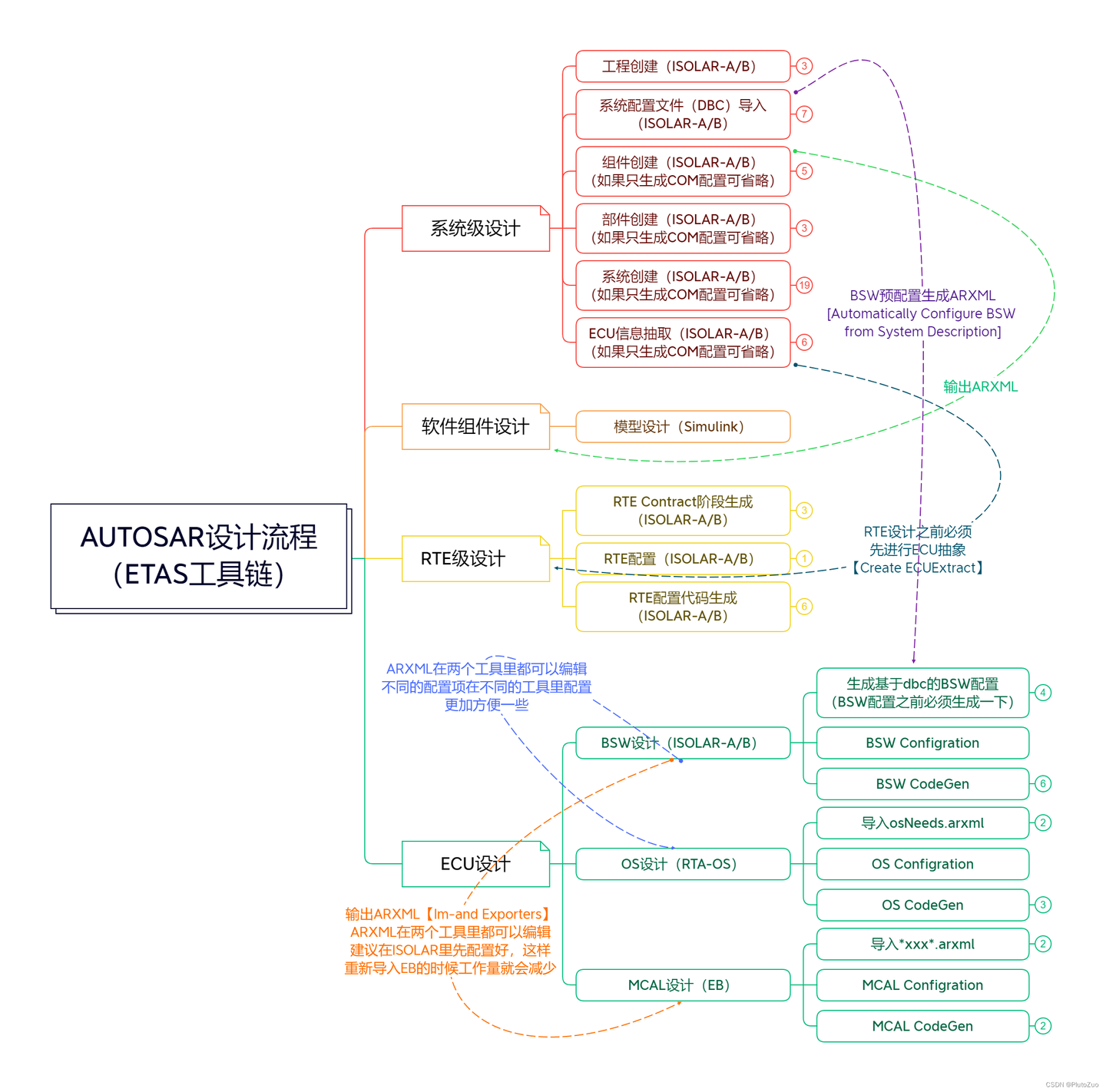

打开配置工具之前，有件事得先讲明白------AUTOSAR这三层架构到底是怎么用工具落地的。很多新人一开始就懵，是因为分不清EB、MATLAB、Vector这些工具到底是干啥的，它们之间什么关系。
先记住一句话：MATLAB做应用，Vector做系统，EB做底层。

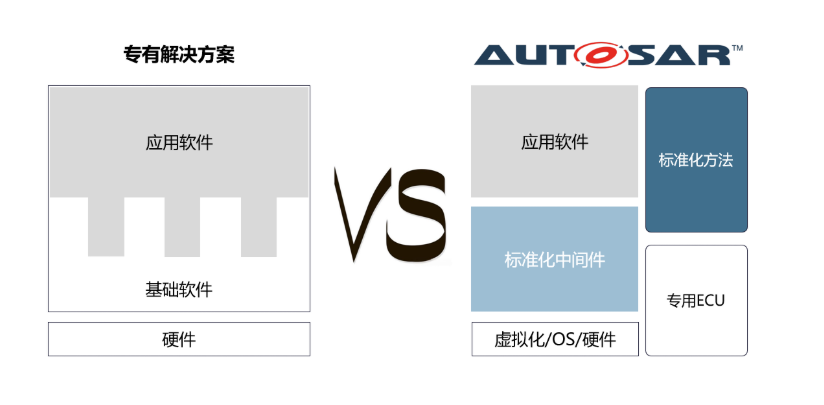

我画个简单的三层架构，你就明白了：

应用层（Application Layer）：这里面跑的是你的算法逻辑------车速怎么算、灯光怎么控、电机怎么转。这一层跟硬件完全无关。
运行时环境（RTE）：应用层和底层之间的"桥梁"，负责把算法要发的信号传递下去，把底层收到的信号传上来。

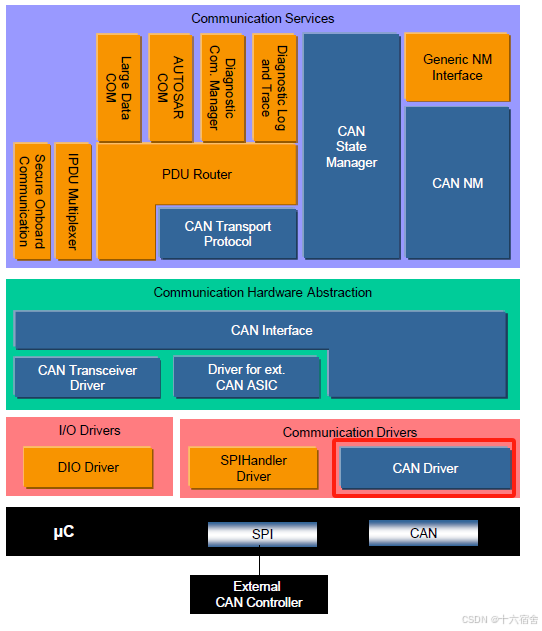

基础软件层（BSW）：这才是真正跟芯片打交道的部分。CAN驱动、操作系统、通信协议栈，全在这一层。

那工具怎么分工？
MATLAB/Simulink做应用层 。你在Simulink里搭模型、写算法，生成C代码。这些代码就是SWC（Software Component），跑在RTE上面。用学术点的话说，MATLAB负责"基于模型的设计"，你画好算法框图，它帮你生成符合AUTOSAR标准的组件代码。
Vector工具做系统设计和RTE生成 。Vector的工具链有两把刷子：DaVinci Developer用来设计SWC的架构------定义端口、接口、数据类型。
EB tresos和configuration做基础软件配置 。这一层最接地气。你在EB里配置CAN控制器用哪个波特率、Dio引脚映射到哪个寄存器、OS任务周期是多少毫秒------然后它生成BSW代码和MCAL驱动。EB管的是"底层怎么跑"。
三者的关系怎么串起来？

我给你说人话：

你在MATLAB里把算法模型搭好，生成SWC代码
你在Vector DaVinci里把这些SWC的接口定义清楚，生成RTE
你在configuration里把CAN、GPIO、OS这些底层驱动配好，生成BSW
最后把这三坨代码编译到一起，烧进芯片

说白了，你不用在EB里关心应用层算法怎么写，也不用在MATLAB里纠结CAN寄存器配哪个值。各司其职，各管一摊 。

我们接下来要做的CAN报文配置，主力战场在Vector（配RTE和通信矩阵）。MATLAB那一层，等你的信号能发出来、收回去，再往上加算法逻辑。

把这三把工具的分工搞清楚了，后面的配置就不会再"串戏"了。

6：实战流程

我们以EB tresos配底层，Vector Davinci配RTE和通信矩阵为例。你不需要同时打开两个工具，但脑子里要清楚：EB管BSW，Vector管RTE和SWC之间的信号路由。

发送一帧CAN报文，需要配置哪些模块？

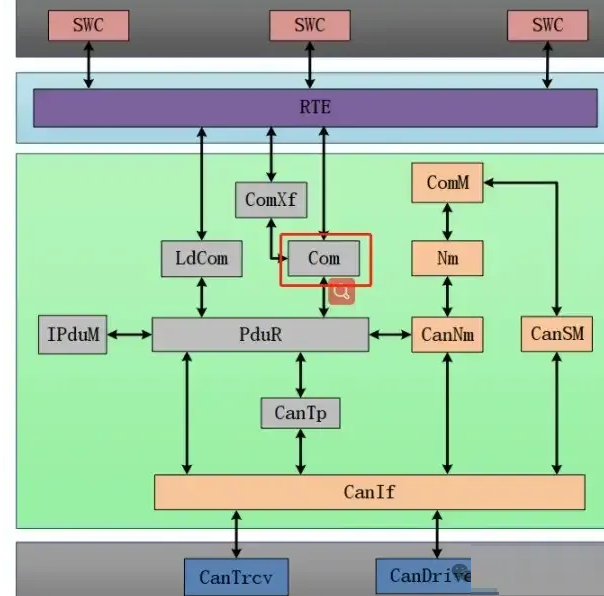

从应用层往下走，一共经过五个核心模块：RTE → Com → PduR → CanIf → Can。每个模块配什么，我拆开讲。

1. RTE（运行时环境）

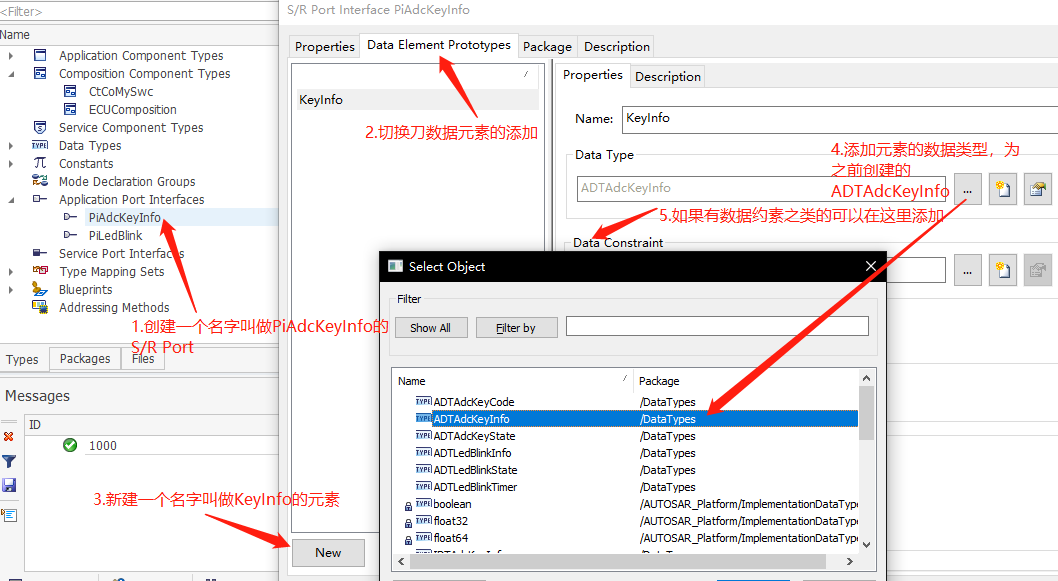

RTE不是你自己配的，是Vector工具根据SWC的端口定义自动生成的。你需要做的是：在Davinci Developer里，把SWC的发送端口（Sender Port）和一个信号绑定。比如你建一个SWC叫"VehicleSpeedProvider"，它有一个发送端口叫"SpeedOut"，你要把这个端口映射到Com模块里的某个Signal。

RTE的作用就是生成一个函数调用------当你的应用代码想发车速时，调用Rte_Write_SpeedOut(SpeedValue)，这个函数里再调用Com模块的发送接口。

2. Com模块（通信模块）

这是你最需要花时间配的地方。在configuration里打开Com模块，主要配三类参数：

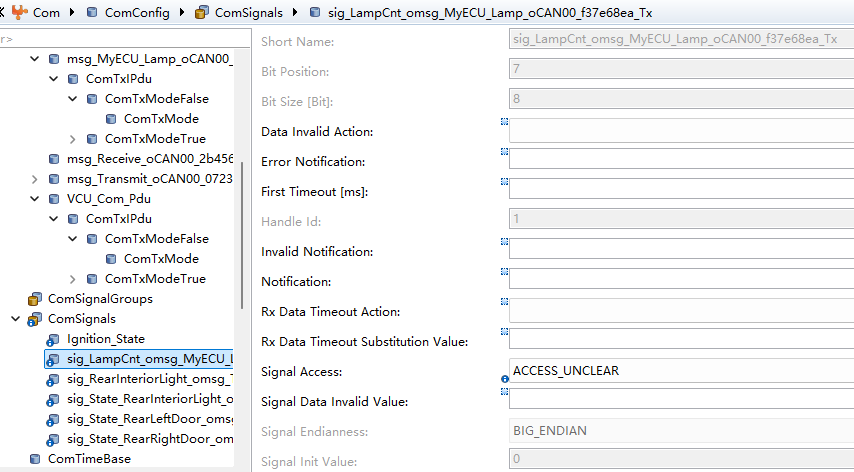

ComSignal ：定义一个信号。参数包括：
- ComSignalName：信号名字，比如"VehicleSpeed"
- ComSignalType：数据类型，比如UInt16
- ComSignalBitPosition：起始位，比如0（表示从第0位开始）
- ComSignalBitLength：位长度，比如16位
- ComSignalByteOrder：字节序，BOOLEAN（小端/Intel）或BOOLEAN（大端/Motorola）
- ComSignalInitValue：初始值，比如0
- ComSignalEndianness：字节序类型

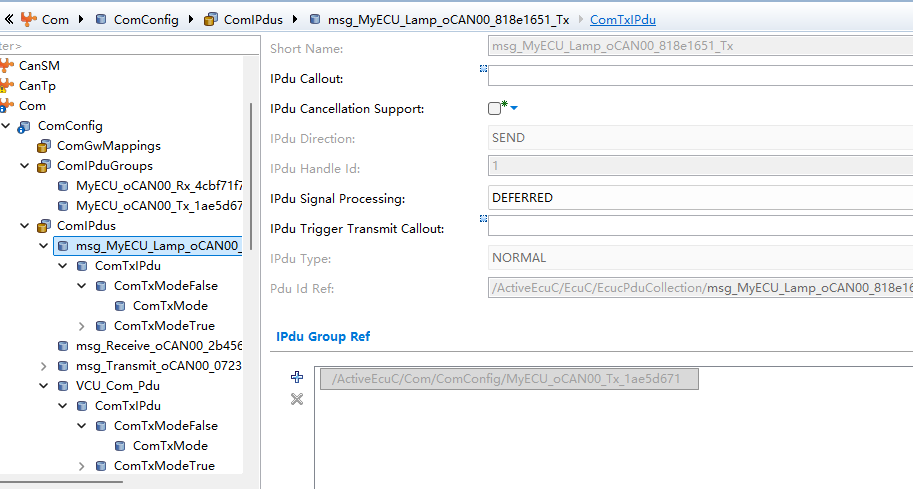

ComIPdu：把Signal打包成一个Pdu。参数包括：

- ComIPduName：Pdu名字，比如"Msg_VehicleSpeed"
- ComIPduSignalRef：引用刚才配的VehicleSpeed信号
- ComIPduSduLength：Pdu的总长度，比如4字节
- ComIPduTxModeTrue：发送类型，选TRUE表示周期发送
- ComIPduTxModeTimePeriod：周期，比如10000微秒（10ms）
ComIPduGroup：可选，把多个Pdu分组管理。

关键细节 ：ComIPduTxModeTrue配了周期发送后，Com模块内部会启动一个定时器，每个周期自动调用Com_MainFunctionTx，把信号值打包发下去。

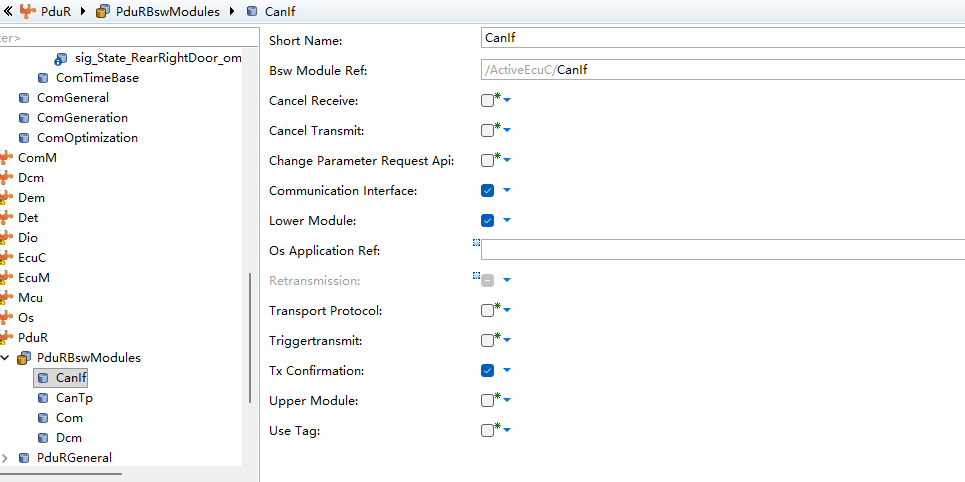

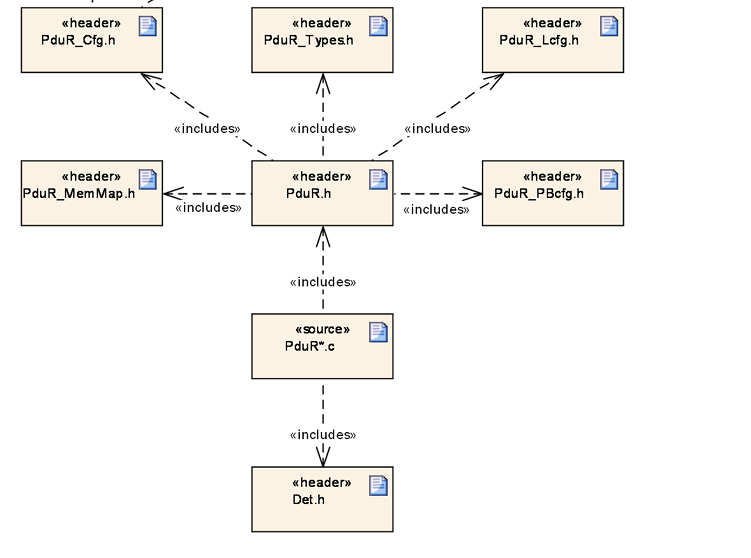

3. PduR模块（协议数据单元路由器）

PduR基本不用配，用默认值就行。你需要确认的是：PduR的路由表里，从Com过来的Pdu被路由到了CanIf。EB里一般在PduRRoutingTables容器里配一条规则：SourceModule = Com，DestinationModule = CanIf。

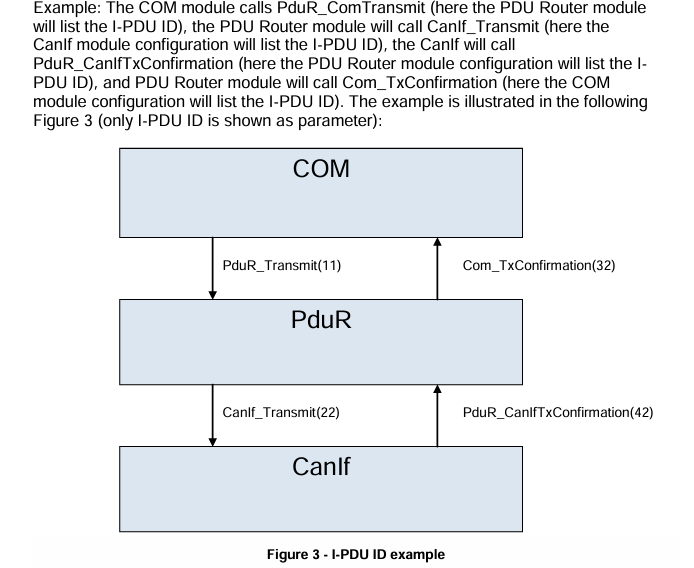

PduR的作用就是个"二传手"------Com调用PduR_ComTransmit，PduR查路由表，调用CanIf_Transmit。

4. CanIf模块（CAN接口）

CanIf的关键配置是硬件对象句柄（HOH）。你需要做：

创建一个CanIfHoh（硬件对象句柄），参数包括：
- CanIfHohId：Hoh编号，比如0
- CanIfHohType：类型，发送选CANIF_HOH_TYPE_TX，接收选CANIF_HOH_TYPE_RX
- CanIfHohCanId：CAN ID，比如0x123
- CanIfHohCanIdType：ID类型，标准帧（11位）选CANIF_CANID_TYPE_STANDARD
- CanIfTxBufferType：发送缓冲区类型，一般选CANIF_TX_BUFFER_TYPE_BASIC
把PduR过来的Pdu和这个Hoh绑定：在CanIfTxPduCfg里配CanIfTxPduCfgHohRef指向刚才的Hoh。

CanIf的作用就是：拿到PduR传下来的数据，找到对应的Hoh，再调用Can驱动的发送函数。

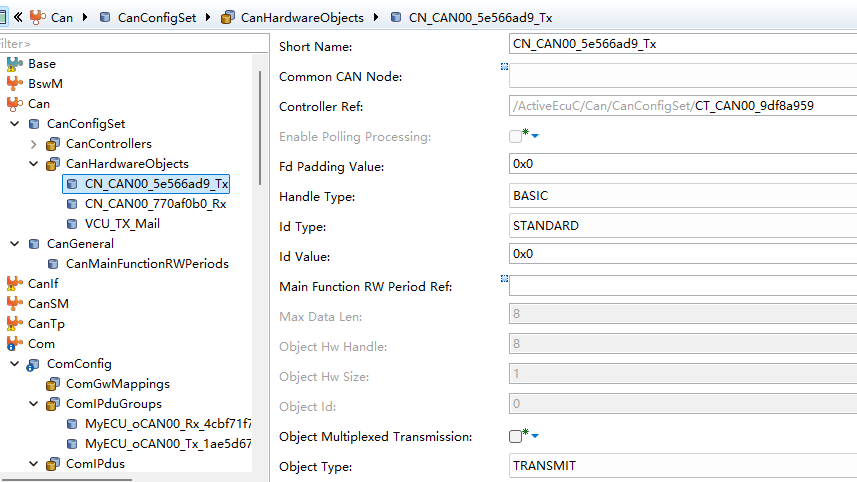

5. Can模块（CAN驱动）

Can模块配最底层的东西：

CanControllerBaudRateConfig：波特率，最常见的是500000（500kbps）或250000
CanControllerWakeUpSupport：是否支持唤醒
CanHohMapping：把CanIf的Hoh映射到真实的CAN控制器邮箱（Mailbox）

Can驱动不做任何协议逻辑，只做寄存器操作------把数据从指定邮箱写到发送缓冲区，启动发送。

完整链路串一遍

你在应用代码里调用Rte_Write_SpeedOut(100)，这个100是物理值（km/h）。RTE调用Com_SendSignal(VehicleSpeed, 100)，Com模块根据因子和偏移量换算成原始值，存到Signal缓冲区。Com的周期函数到期，把多个Signal打包成I-PDU，调用PduR_ComTransmit。PduR查路由表，调用CanIf_Transmit。CanIf找到Hoh 0（CAN ID=0x123），调用Can_Write(Hoh0, data, 8)。Can驱动把数据写进控制器邮箱，硬件自动完成SOF、CRC、ACK的封装，发到总线上。

7：整体复盘

写到这里，该收尾了。

你还记得文章开头我说的那句话吗------"从零实现一帧CAN报文的发送和接收"。

现在回头看，我们干的远不止这一件事。我们借着这一帧报文，把AUTOSAR通信协议栈的每一层都亲手摸了一遍。从RTE到Com，从Com到PduR，从PduR到CanIf，再从CanIf到Can驱动，最后到总线上那个实实在在的波形。

这条链路，我再用文字给你串一次。

你写了一行代码，调用Rte_Write_SpeedOut(100)，告诉RTE：我要发车速100。RTE不废话，直接调Com模块的发送接口。Com模块拿到这个物理值，根据你配的因子和偏移量，换算成原始值，存到对应的Signal缓冲区里。然后你配的那个周期定时器到了------比如10ms------Com模块醒了，把所有待发的Signal按照字节序、起始位，一个比特一个比特地塞进I-PDU里，打包成一个完整的字节数组。它喊一声PduR_ComTransmit，把数据递出去。

PduR接过数据，翻了翻你配的路由表，发现这条Pdu的目的地是CanIf，二话不说调CanIf_Transmit。CanIf拿到数据，看了一眼你配的硬件对象句柄------哦，这个Pdu用的是Hoh 0，CAN ID是0x123，标准帧。它把数据和这个Hoh绑在一起，调Can_Write扔给CAN驱动。

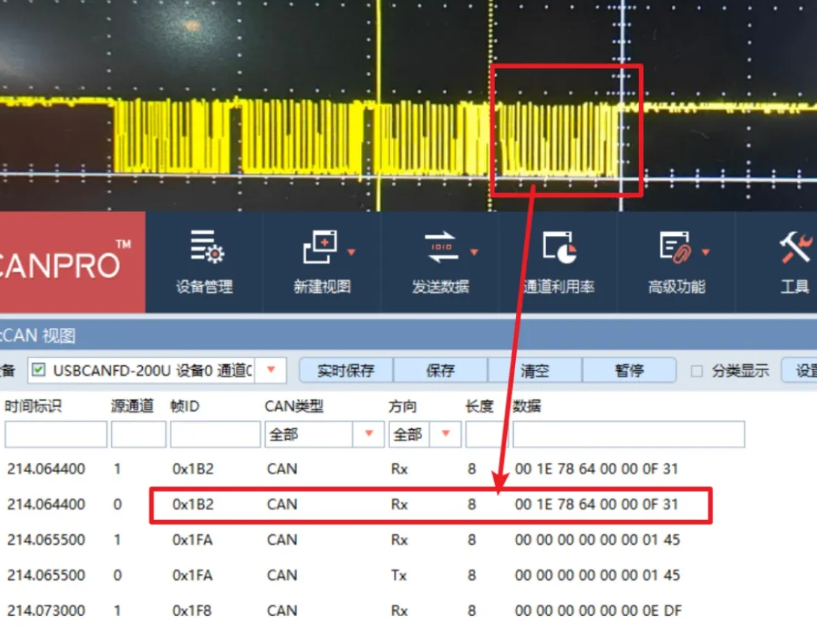

CAN驱动是最实在的那一层。它不管什么Signal、Pdu、路由，只管一件事：把数据从指定的邮箱搬到CAN控制器的发送缓冲区里，然后往发送寄存器里写一个启动位。剩下的------SOF、ID、CRC、ACK、EOF------全是硬件自己干的事。你拿CAN卡一抓，ID 0x123的报文，8个字节的数据，周期10ms，稳稳地挂在总线上。

这就是从你的手指敲出的数字，到总线上跳动的电平，走过的每一步。

你发现没有，我们从头到尾没按规范文档的顺序学。规范是按模块拆开的------Com一个PDF，PduR一个PDF，CanIf一个PDF。如果你顺着规范学，你会先花三个月背每个模块的结构体定义，背完了还是不知道这些模块怎么串起来。

但我们换了一个顺序。我们从"我要发一帧报文"这个具体的问题出发，从上往下推。推的过程中，你自然要知道Com模块怎么配Signal、PduR怎么配路由表、CanIf怎么配Hoh、Can驱动怎么配波特率。你不是在背规范，你是在解决一个个真实的问题。问题驱动认知，而不是规范驱动认知。

这两种学习路径的区别，我说给你听。

第一种，背规范。你知道了ComIPdu的TxModeTrue可以配周期发送，但你不知道这个参数不配代码会卡死在哪里。第二种，实战倒推。你配了周期10ms，发现报文根本没发，你查了半天，最后发现Com_MainFunctionTx这个函数根本没被OS调用。于是你回去配OS Task，把Com主函数挂进去。这个坑你踩过一次，一辈子不会忘。

这就是工程师思维和考试工程师思维的分水岭。

考试工程师拿到问题，第一反应是翻规范------"规范第几章怎么写的"。工程师拿到问题，第一反应是搭环境、抓log、加断点------让事实说话。规范永远不会告诉你"你的Com主函数没被调度"，逻辑分析仪会。

所以我想跟你说的是，这篇文章从头到尾，我真正想传递给你的，不是AUTOSAR的配置步骤，而是一种思维方式：

先让东西跑起来，再用跑起来的结果去反哺你对规范的理解。

一帧CAN报文很小，小到只有8个字节。但它足够你打通AUTOSAR通信协议栈的任督二脉。你亲手配过这一轮之后，再去翻那些几千页的SWS，你会发现------原来规范里每一句话，背后都是让你踩过的一个坑、调通过的一条链路。

规范是前人踩完坑之后写的总结，不是你踩坑之前的教科书。

最后一句话：去跑你的第二帧报文吧。这一回，你不用再看这篇文章了。
