自己写的delay函数，用定时器： 72Mhz

c 复制代码

#include "stm32f10x.h"
#include "delay.h"
#include "led.h"
#include "key.h"
#include "buzzer.h"
#include "lightSensor.h"
#include "stdio.h"
#include "oled.h"
#include "counterSensor.h"
#include "encoder.h"


void app_systemClock_init(void){
	// 开启 HSE
	RCC_HSEConfig(RCC_HSE_ON);

	// 等待HSE开启完
	while(RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET);


	// 配置锁相环  phase locked loop
	RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);

	// 开启锁相环
	RCC_PLLCmd(ENABLE);

	// 等待锁相环开启完
	while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);


	// 配置 AHB ： advanced high-speed bus   APB1： advance peripheral bus1
	RCC_HCLKConfig(RCC_SYSCLK_Div1);

	RCC_PCLK1Config(RCC_HCLK_Div2);
	RCC_PCLK2Config(RCC_HCLK_Div1);


	// 切换时钟来源，，， 切换来自于锁相环
	RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

	// 等待时钟来源切换成功 ，， 0x00是 HSI ，，0x40是HSE ，， 0x80是锁相环  phase locked loop
	while(RCC_GetSYSCLKSource() != 0x80);


	// 开启指令预取,, instruction prefetch  72Mhz等待周期为2
	FLASH_PrefetchBufferCmd(ENABLE);
	FLASH_SetLatency(FLASH_Latency_2);


}


volatile uint32_t currentTick = 0;

void app_delay(uint32_t ms){
	uint32_t expireTime = currentTick + ms;
	while(currentTick < expireTime);
}


void app_tim3_timebaseInit(void){
	// 开启tim3时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);


	TIM_TimeBaseInitTypeDef tim_timeBaseInitStructure;

	tim_timeBaseInitStructure.TIM_Prescaler=71;
	tim_timeBaseInitStructure.TIM_Period=999;
	tim_timeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up;
	tim_timeBaseInitStructure.TIM_RepetitionCounter=0;


	TIM_TimeBaseInit(TIM3,&tim_timeBaseInitStructure);

	// 闭合时基单元的开关
	TIM_Cmd(TIM3,ENABLE);


	// 开启定时器update中断  ===> TIM允许发出中断请求，，但是cpu还不知道，要不要处理这个请求
	TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE);


	// nvic允许cpu响应这个中断，，没有nvic就不会跳转到中断函数
	// 配置nvic ： nested vectored intterupt controller
	NVIC_InitTypeDef nvic_initStruct;
	nvic_initStruct.NVIC_IRQChannel=TIM3_IRQn;
	// 抢占优先级
	nvic_initStruct.NVIC_IRQChannelPreemptionPriority = 0;
	nvic_initStruct.NVIC_IRQChannelSubPriority=0;
	nvic_initStruct.NVIC_IRQChannelCmd = ENABLE;

	NVIC_Init(&nvic_initStruct);
}


// 中断响应函数
void TIM3_IRQHandler(void){
	// 很多标志位都能触发中断
	if(TIM_GetFlagStatus(TIM3,TIM_FLAG_Update) == SET){
		currentTick++;

		// 清除标志位
		TIM_ClearFlag(TIM3,TIM_FLAG_Update);
	}
}



void app_onBoardLED_init(void){
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

	GPIO_InitTypeDef gpio_InitStruct;
	gpio_InitStruct.GPIO_Pin = GPIO_Pin_13;
	gpio_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
	gpio_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;


	GPIO_Init(GPIOC,&gpio_InitStruct);

	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);

}


int main(void)
{

	// 设置中断组
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);


	app_tim3_timebaseInit();
	app_onBoardLED_init();

	while(1)
	{

		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);

		app_delay(500);
		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
		app_delay(500);
	}
}

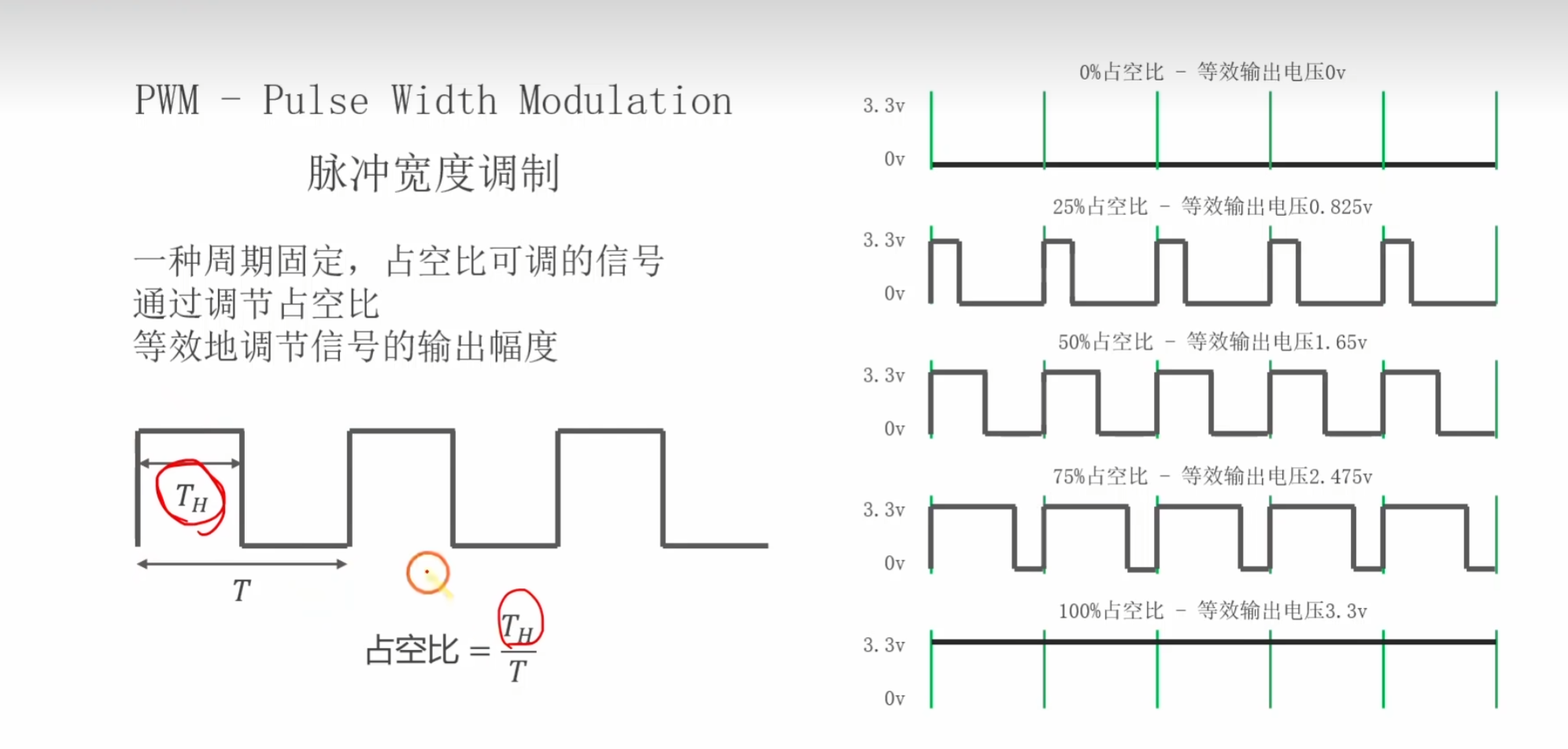

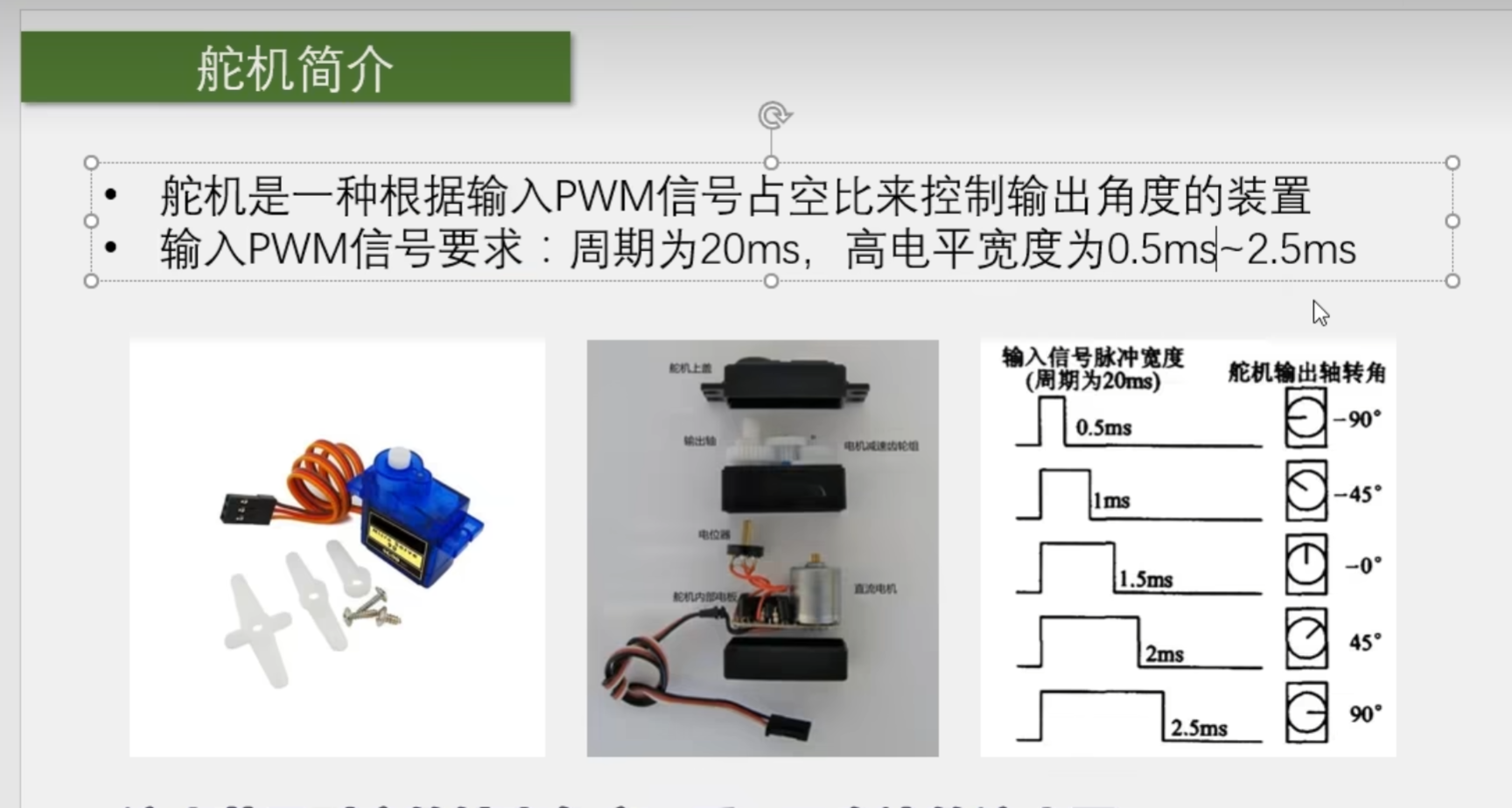

PWM ： pulse width modulation 脉冲宽度调制

名词

CNT ： counter
PSC ： prescaler 预分频器
ARR ： auto reload register ：自动重装寄存器
CCR ： capture compare register ：捕获比较寄存器
RCR ： repetition counter register ：重复计数器
PWM： pulse width modulation ：脉冲宽度调制

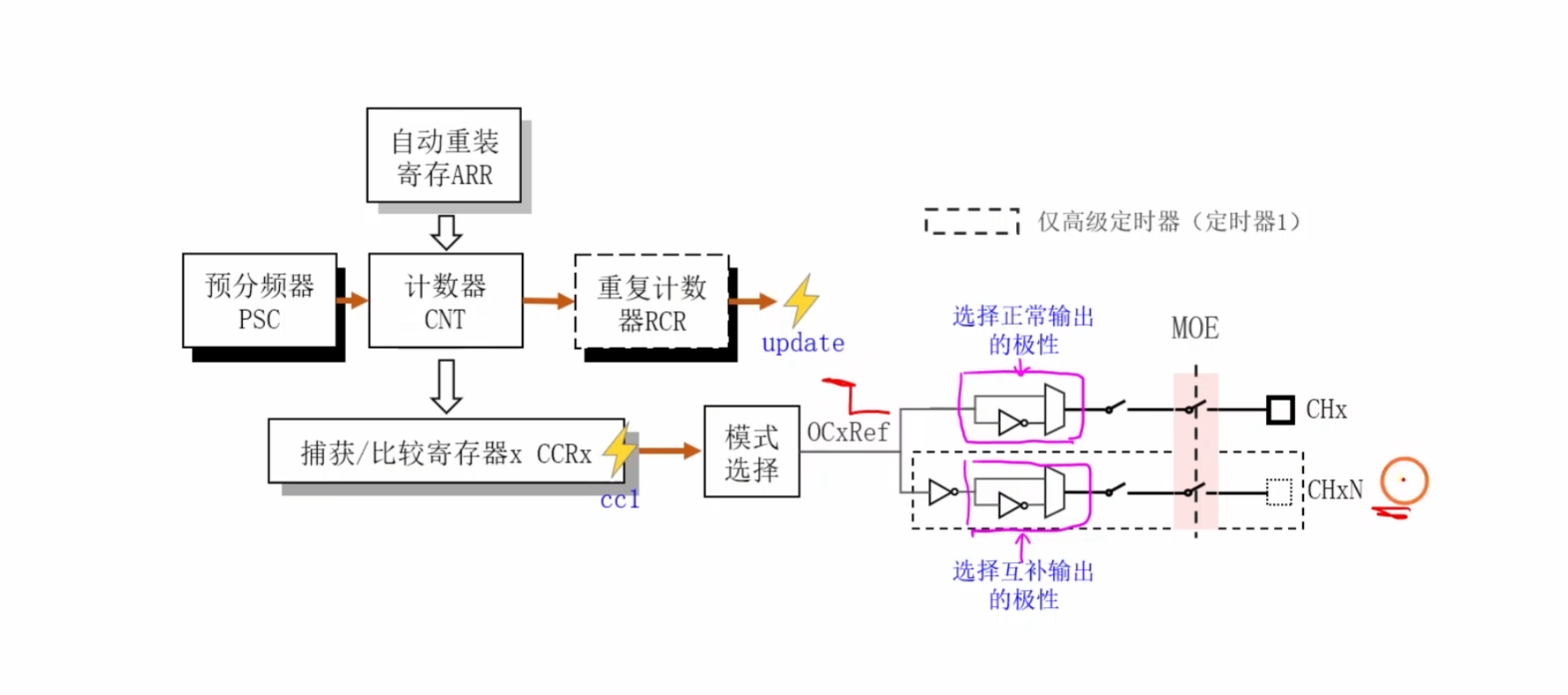

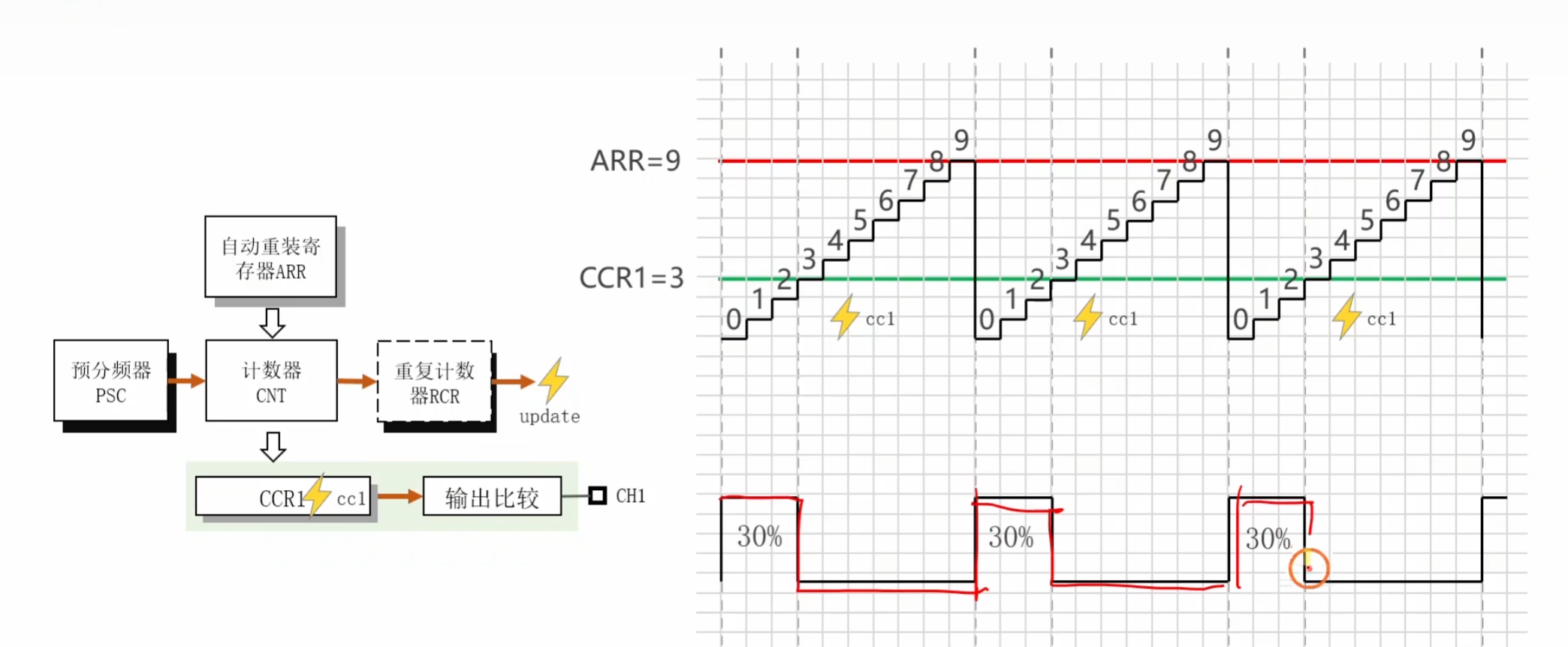

输出比较：

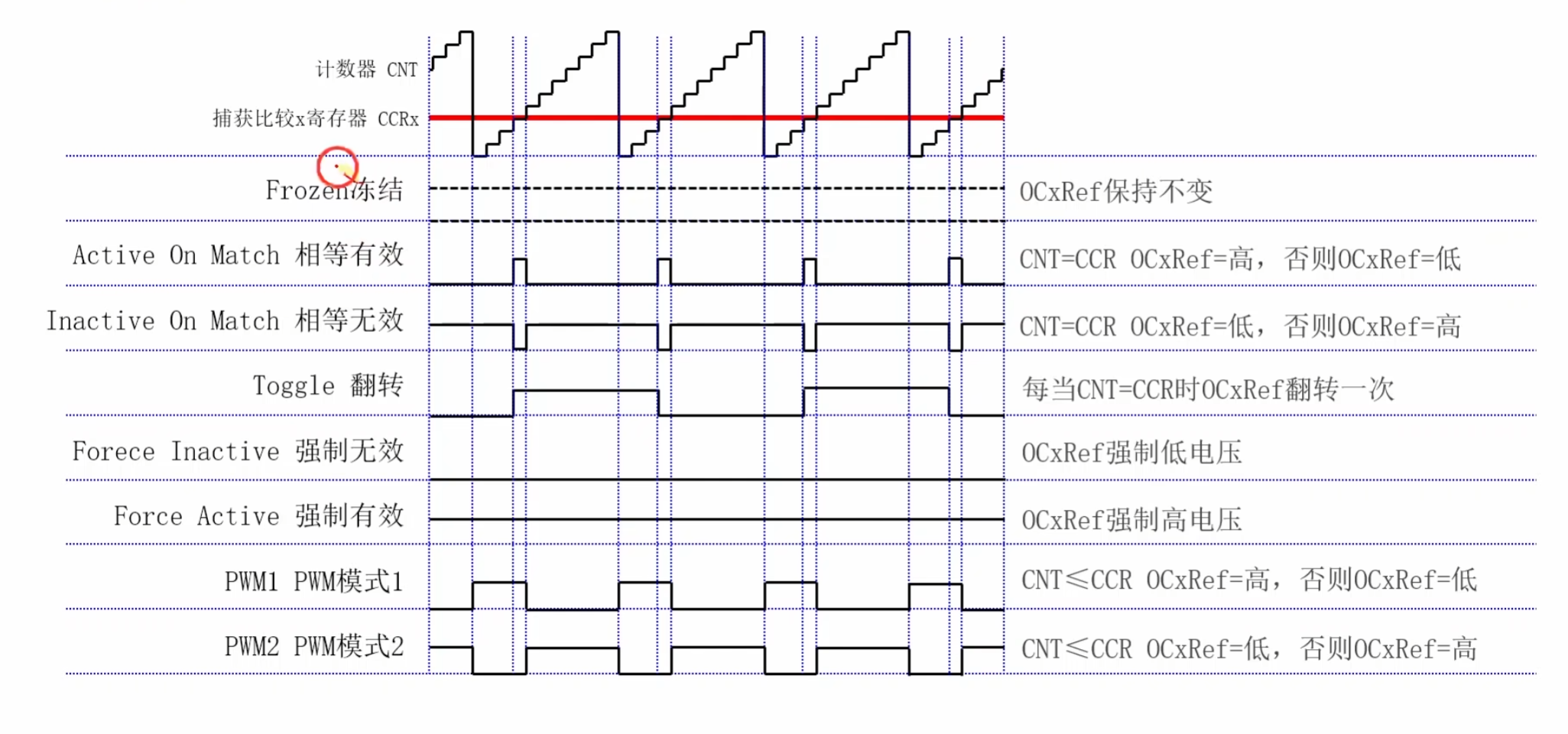

模式选择： 8中不同的模式

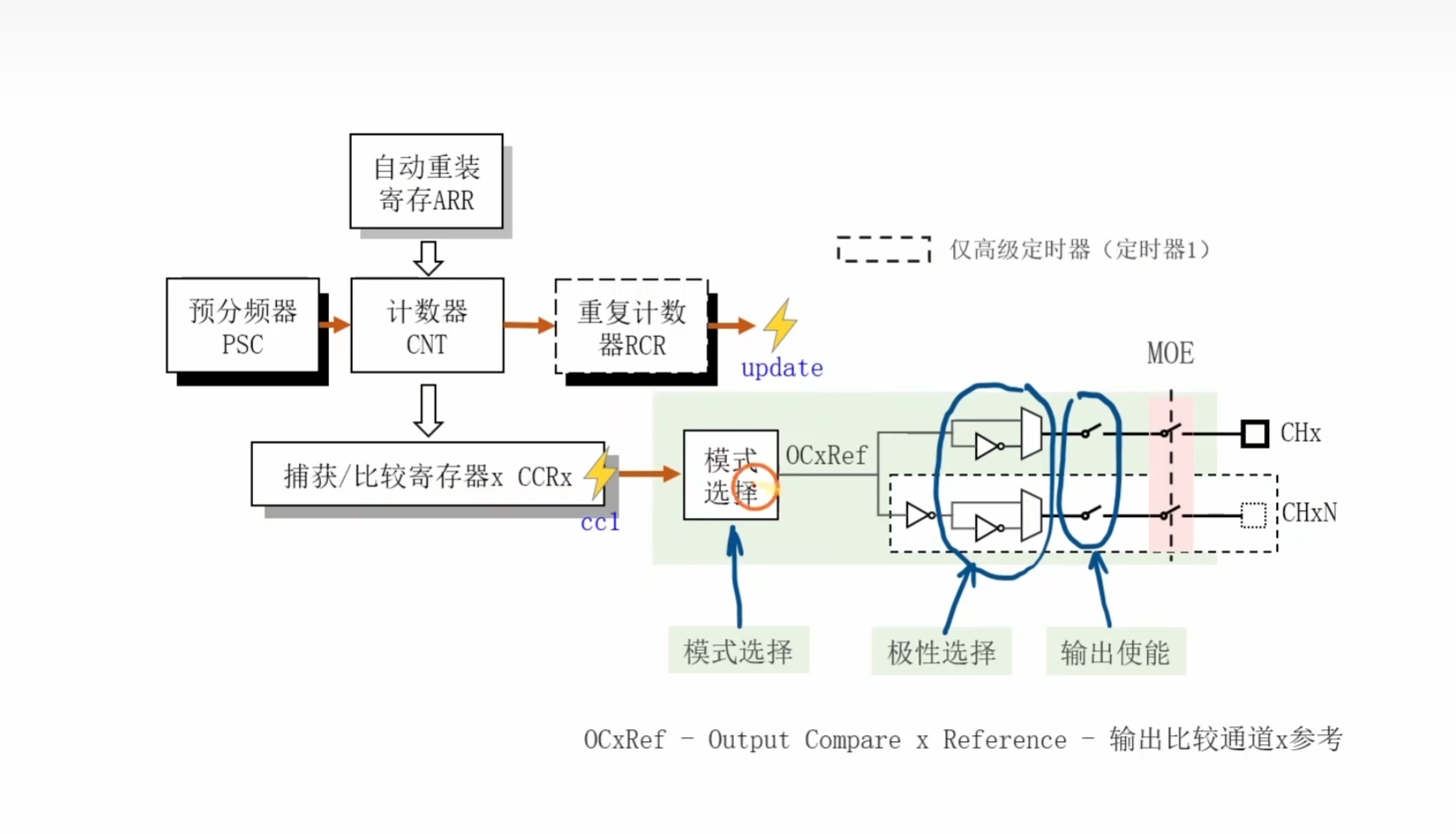

ocxREf ： output compare x reference ：输出比较通道x参考

这8种模式，，通过cnt 和 CCR 参数来产生结果的

相等有效：当 cnt的值和 CCR的值相等的时候，，是有效的，，是高电压

toggle反转：当cnt和CCR值相等的时候，，电平发生一次反转

pwm1模式：当cnt < CCR 这个 ocxREf 是高电压，否则是低电压

pwm2模式：当cnt< CCR,输出低电压，否则是高电压

pwm ：pulse width modulation

ccr ： capture compare register

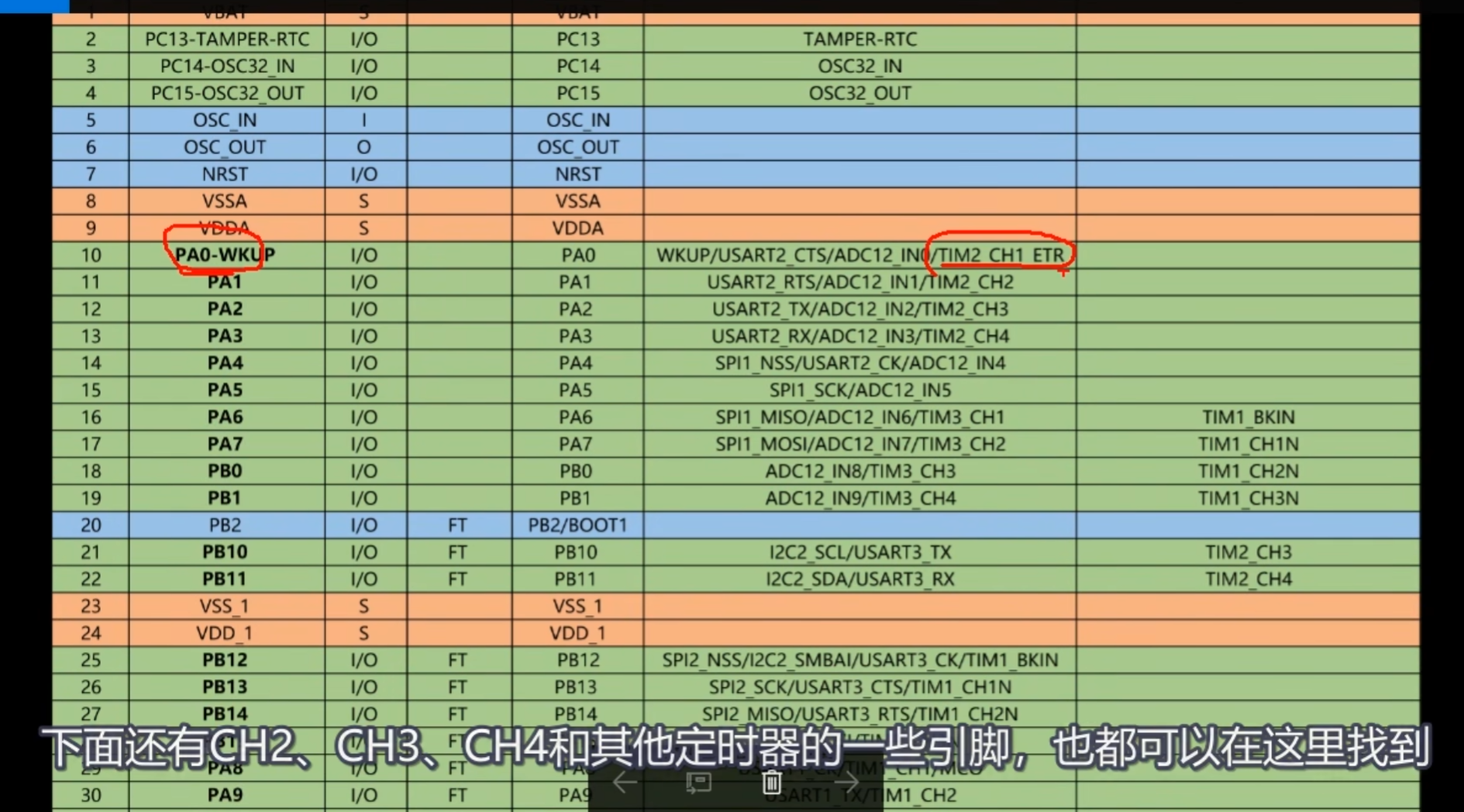

CH ：channel 正常输出

CHxN ： n:negative 互补输出

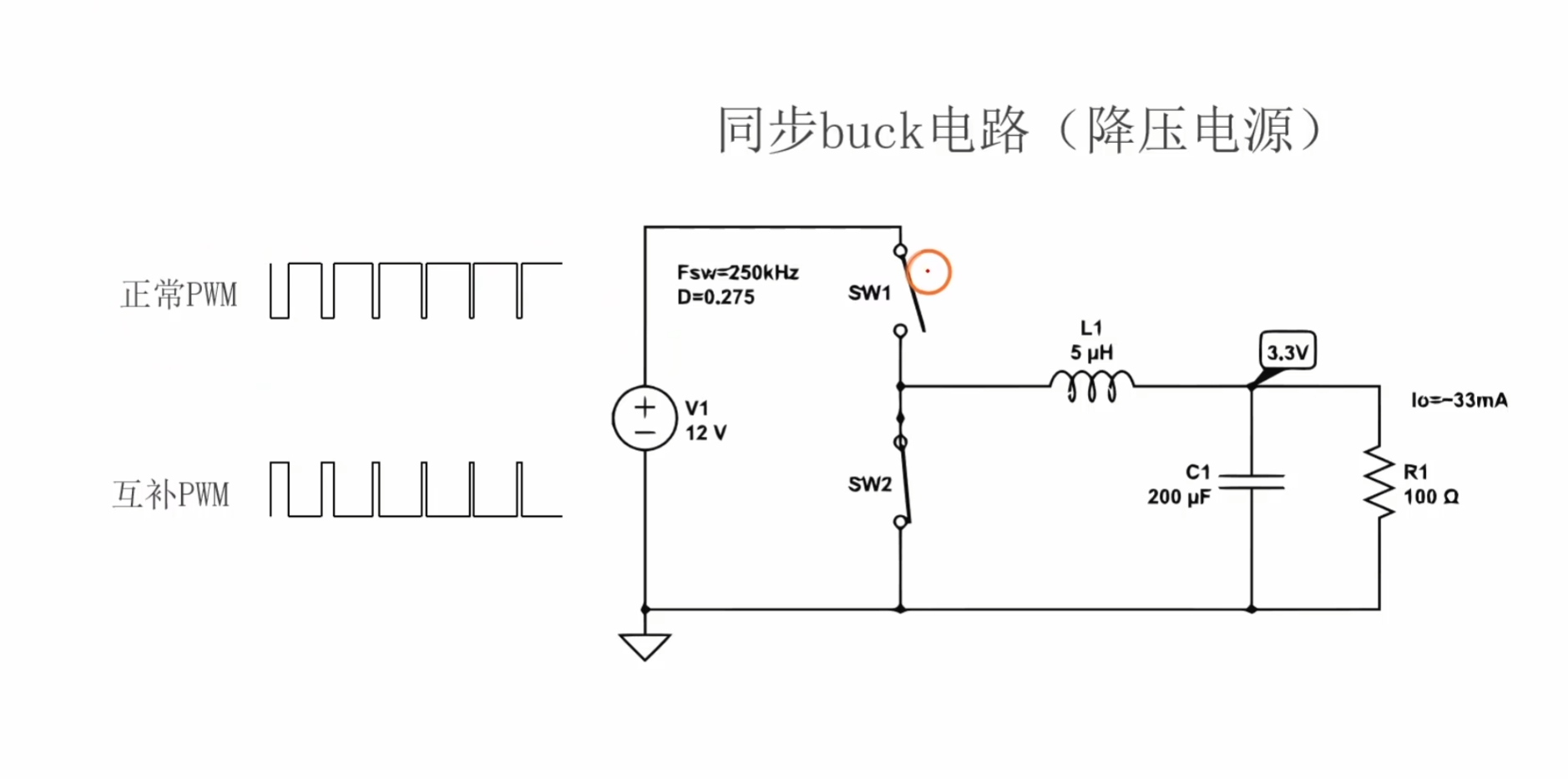

为什么要有互补输出，，，，

CHx 和 CHxN 是两个物理引脚，，你不可能为了用互补，，去换一个物理引脚，，加了个极性选择

DAC ： digital to analog converter ：把数字量变成模拟电压

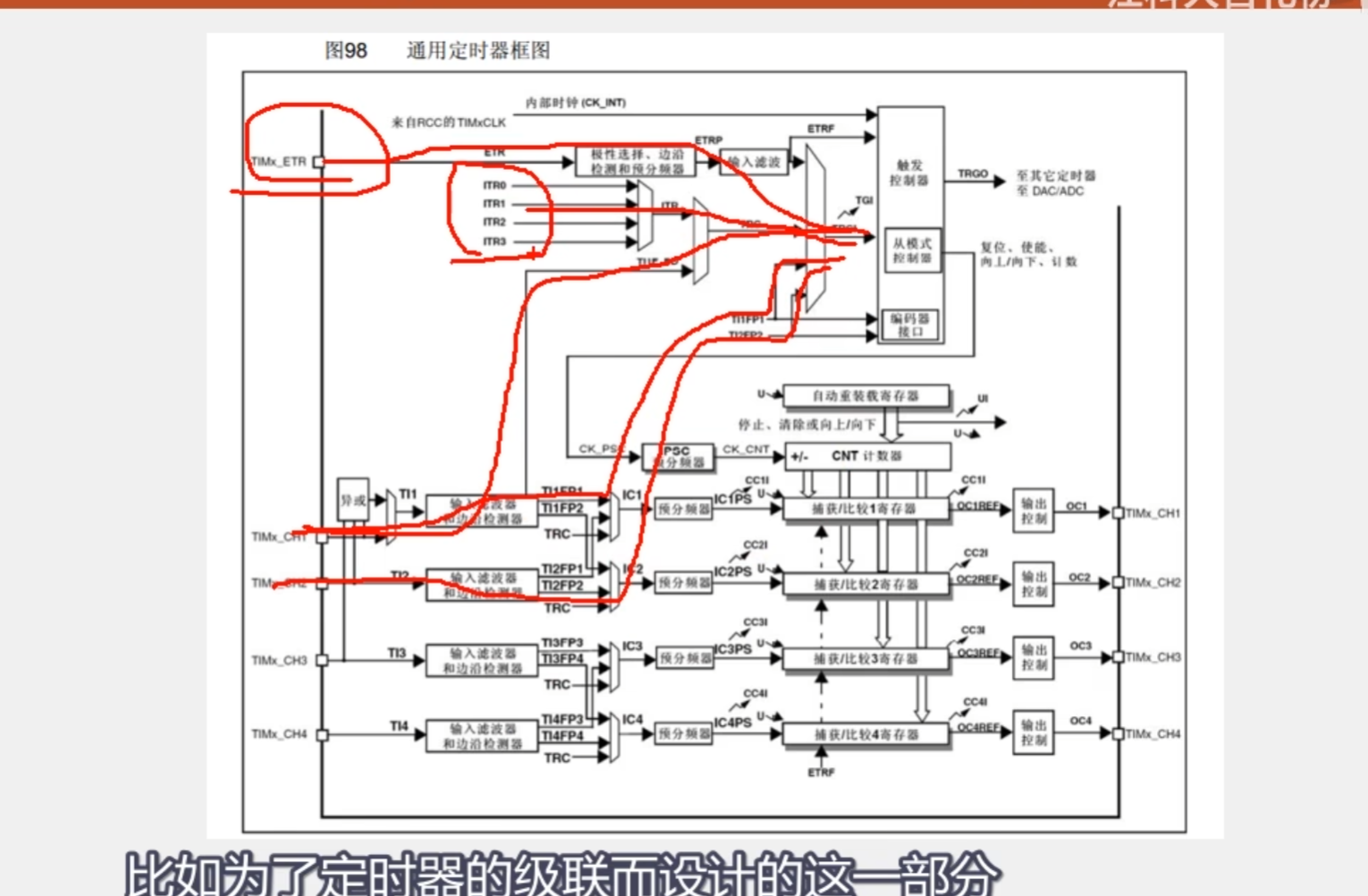

定时器主模式 master mode ：这个TIM可以向外发送同步信号

TRGO ： trigger output 触发输出

普通情况下，，TIM自己玩自己的，，但是有时候，我们希望TIM触发 ADC，，或者ADC，或者触发别的TIM，，，

也就是外设之间的联动，，STM32搞了主从模式，，TIM可以对外发送同步信号

比如，，每1ms采样一次ADC，，，

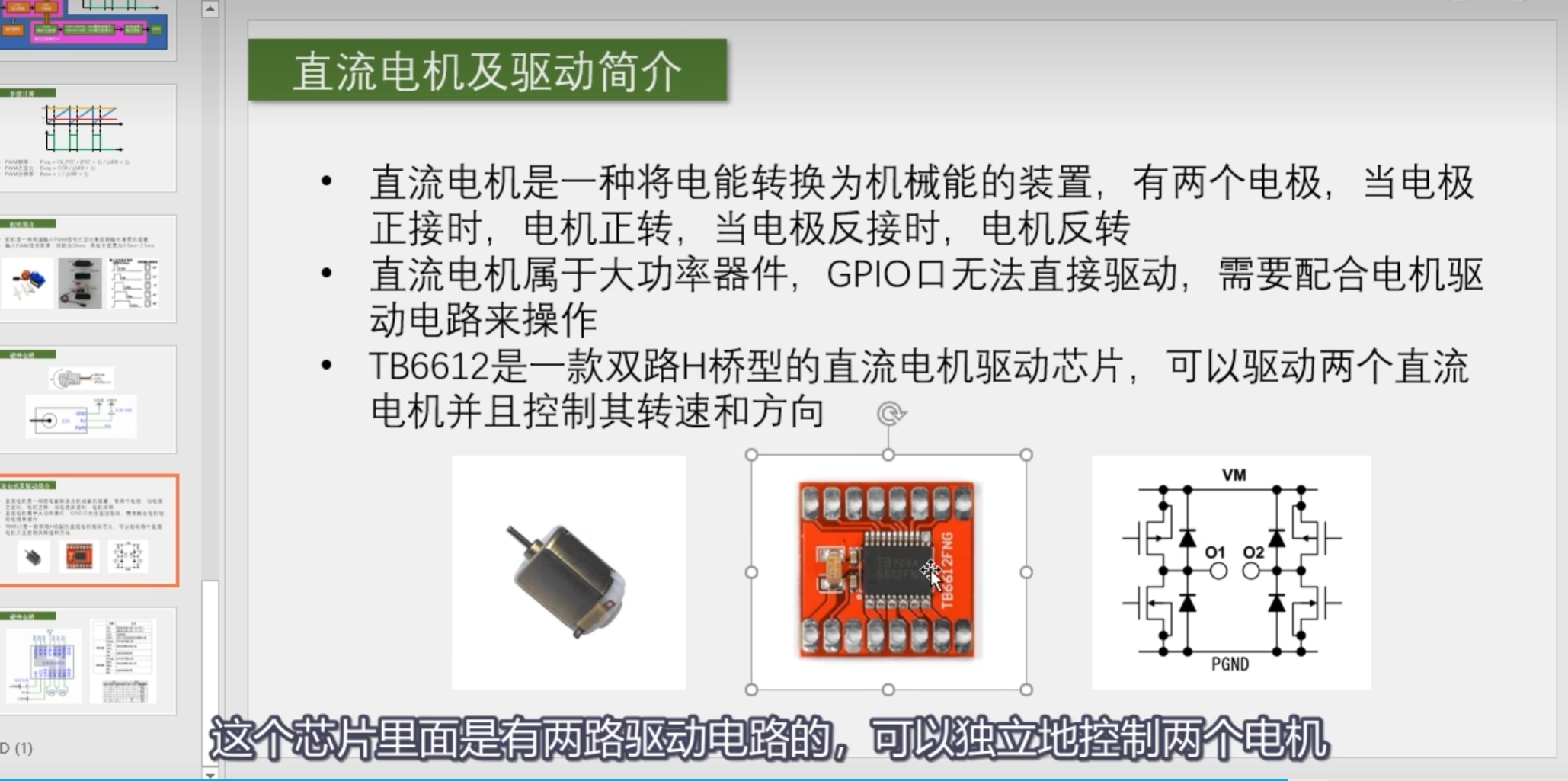

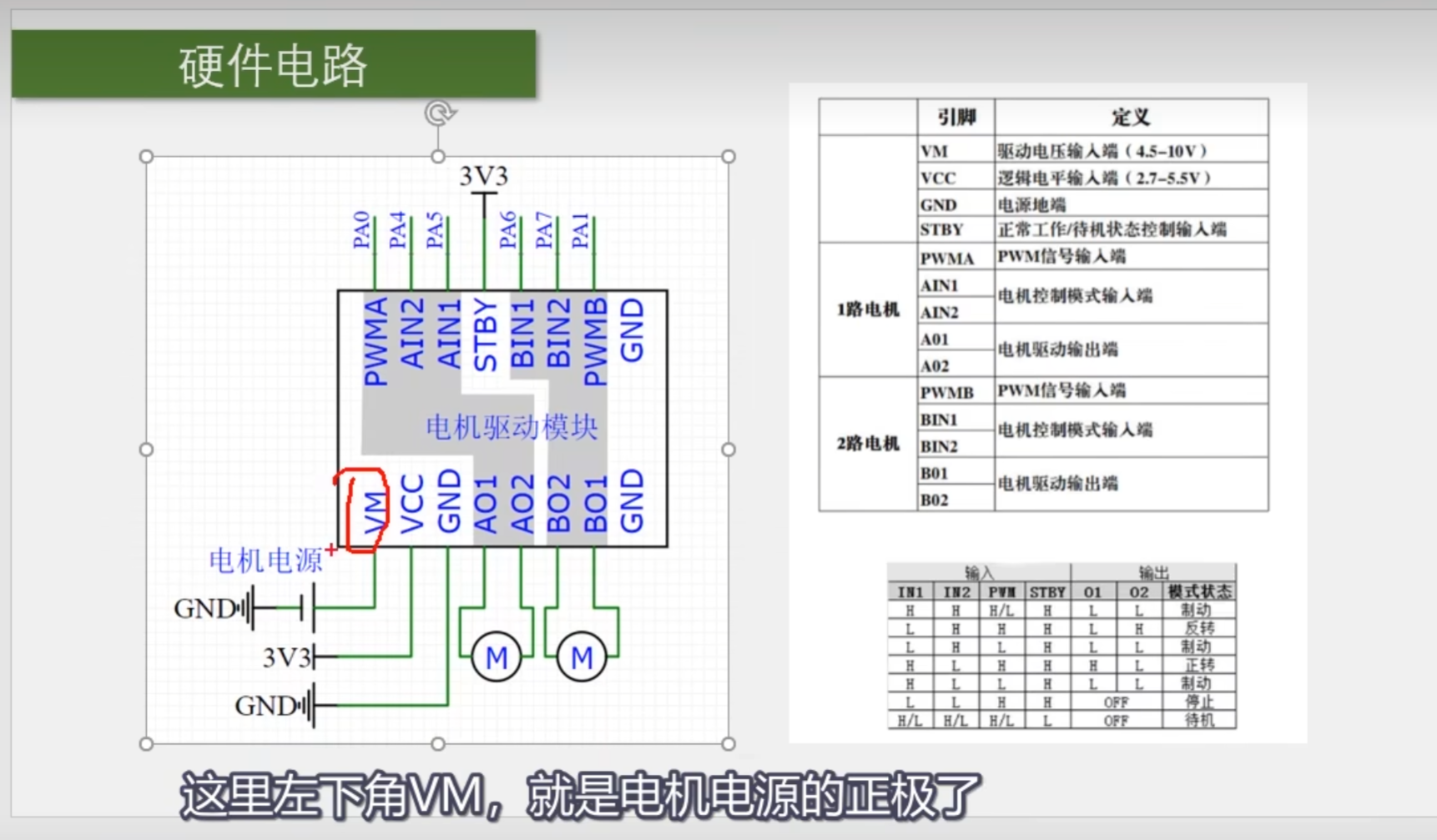

三相无刷电机：四轴飞行器，电动车的后轮

c 复制代码

// 告诉编译器，我有这个变量，，在别的文件定义了，至于在哪里，自己去找
extern uint16_t num;
