STM32/MCU【IAP在线升级】全流程深度解析与实战指南

1. 什么是IAP和ICP？

在单片机开发中，程序固化烧录和在线更新主要分为以下两种方式：

ICP (In-Circuit Programming) ------ 在电路编程

使用专用的烧录器（如 ST-Link、J-Link、DAP-Link）通过 SWD 或 JTAG 接口将程序强制写入 MCU 的内部 Flash。
应用场景：研发调试阶段、工厂出厂首次烧录、Bootloader 的初始注入。

IAP (In-Application Programming) ------ 应用内编程

MCU 内部已经运行了一段引导程序（Bootloader），通过各种通信接口（UART、USB、CAN、Wi-Fi、蓝牙等）接收新固件，并由程序自身擦写 Flash 的指定区域完成升级。
应用场景：产品发布后的远程 OTA 升级、售后免拆壳维护、现场固件修复。

一句话总结：ICP 是"外挂"烧录，IAP 是"自举"升级。

2. 前期准备工作（核心基础）

实现 IAP 升级前，必须理清两个核心问题：

Flash 空间怎么划分？
第一个程序怎么进去？

2.1 Flash 内存布局划分（以 512KB Flash 为例）

为了实现安全、可靠的升级，必须将 MCU 的 Flash 划分为不同的区域，各司其职。以下是一个典型的双分区备份布局：

区域名称	起始地址	占用大小	作用与内容
Bootloader区	0x08000000	64 KB	引导加载程序，负责检查升级标志、校验固件、擦写搬运、跳转。（通过 ICP 烧录，后续不再更改）
标志/配置区	0x08010000	4 KB	存放固件版本号、大小、CRC 校验码、升级状态标志位（如 `Update_Flag`）以及一些用户配置参数
APP 运行区（Slot 0）	0x08011000	220 KB	用户正常工作的业务逻辑程序（当前运行的旧固件）
APP 备份区（Slot 1）	0x08048000	220 KB	用于在 APP 运行期间通过网络或串口下载新固件（待升级的固件）

注意：扇区大小取决于具体 MCU 型号（如 STM32F1 系列扇区大小为 1KB 或 2KB，STM32F4 系列有大扇区）。布局时需考虑擦除对齐，建议使用"扇区"而非任意地址。

2.2 前置 ICP 烧录 ------ 核心结论

IAP 的前提：先通过 ICP 注入"灵魂" Bootloader。

在产品量产或开发初期，必须先用 ST-Link/J-Link 等工具，将编译好的 Bootloader 固化烧录到 0x08000000 起始地址。

只有这一步完成后，MCU 才具备了通过串口、无线等方式进行自我升级的能力。

如果没有 Bootloader，芯片上电后只会运行原有的 APP，无法响应任何升级指令。

3. IAP 升级全流程状态机解析

一个严谨的 IAP 双分区升级流程，通常包含以下四个阶段。下图是状态转移的简化描述：

cpp 复制代码

[APP运行] --(收到升级指令)--> [下载新固件到备份区] --(校验成功)--> [置位升级标志] --(软复位)-->
[Bootloader启动] --(检测到标志)--> [校验备份区固件] --(成功)--> [擦除运行区 & 搬移] --(校验通过)-->
[清除标志] --> [跳转到新APP运行]

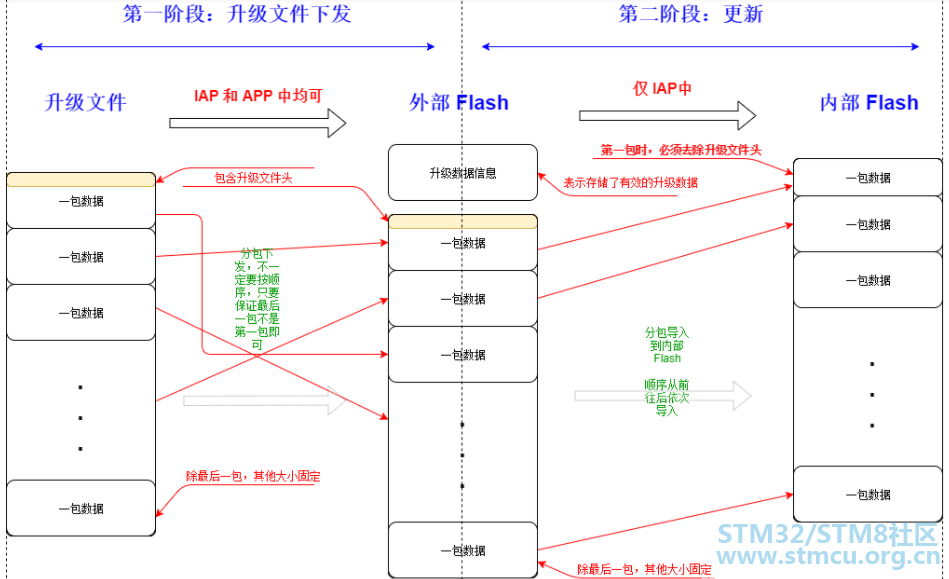

3.1 第一阶段：APP 运行中（下载阶段）

下发通知：上位机/云平台向当前运行的 APP 发送升级指令（包含新固件版本、大小、MD5/CRC 等信息）。
分包下载 ：APP 通过通信接口（如 UART + Ymodem、TCP/MQTT、HTTP 分块）分片接收新固件，每收到一包就写入 APP 备份区（Slot 1）。
完整性校验：接收完毕后，APP 对备份区固件计算 CRC32 或哈希，与上位机下发的校验值比对。
写入升级标志 ：校验无误后，在标志/配置区 写入升级请求标志（例如 Update_Flag = 0x5A5A），并记录新固件大小、CRC 值。
软重启 ：APP 调用内核指令 NVIC_SystemReset() 触发系统复位。

3.2 第二阶段：Bootloader 引导（校验阶段）

上电复位 ：MCU 硬件强制从 0x08000000 启动，首先运行 Bootloader。
读取标志 ：Bootloader 检查 Update_Flag 是否等于 0x5A5A：
- 若不等于：说明无升级请求，直接跳转到 APP 运行区（Slot 0）。
- 若等于：说明有升级请求，进入升级流程。
完整性二次校验：Bootloader 对备份区（Slot 1）的固件重新执行 CRC32 校验，并与标志区保存的校验值比对：
- 校验失败 ：说明备份区固件损坏（比如下载过程中断电），则清除升级标志，报错（如 LED 闪烁），并跳回原 APP 区，防止设备变砖。
- 校验成功：进入下一阶段。

3.3 第三阶段：固件覆盖（更新阶段）

擦除旧固件 ：Bootloader 擦除整个 APP 运行区（Slot 0）的全部内容（注意扇区大小，避免误擦 Bootloader 或标志区）。
逐块搬移 ：将备份区的新固件从 Slot 1 逐字节（或逐字）复制到运行区 Slot 0。
- 为了提高效率，可按页/扇区循环复制，并开启看门狗喂狗防止擦写超时复位。
最终校验：搬移完成后，对运行区的新固件再次进行 CRC32 校验，确保搬移过程中 Flash 没有发生位翻转或写入错误。
清除标志 ：校验通过后，将标志区的 Update_Flag 改为 0x0000（或擦除整个标志区），防止下次重启重复执行升级。

3.4 第四阶段：跨程序跳转（执行阶段）

Bootloader 清理自身外设环境，关闭中断，然后通过修改堆栈指针（SP） 和程序计数器（PC），直接跳转到 APP 运行区（Slot 0）的首地址，开始执行新程序。

4. 核心源码实现与深度避坑

4.1 避坑核心一：APP 的中断向量表偏移（VTOR）

由于 Bootloader 占用了默认的中断向量表位置 0x08000000，而 APP 的起始地址偏移到了 0x08011000。如果不重新配置向量表偏移，APP 一旦发生任何中断（如定时器、串口），CPU 会错误地跳转到 Bootloader 的中断服务函数中，导致程序跑飞或死机。

解决方案 ：在 APP 工程的 main() 函数最开始 处，重新设置中断向量表偏移寄存器 SCB->VTOR。

cpp 复制代码

int main(void)
{
    /* 1. 必须首先设置中断向量表偏移（与 APP 的起始地址一致） */
    /* 假设 APP 偏移量为 0x11000 */
    SCB->VTOR = FLASH_BASE | 0x11000;   // FLASH_BASE 通常为 0x08000000

    /* 2. 再初始化 HAL 库和系统时钟 */
    HAL_Init();
    SystemClock_Config();

    /* 3. 初始化其它外设... */
    MX_USART1_Init();
    // 后续业务代码...
    while(1) {}
}

注意：如果使用 Keil MDK 或 IAR，也可以在链接脚本中指定向量表偏移，并在编译时设置 VECT_TAB_OFFSET 宏，但最稳妥的方式还是在代码中显式写入。

4.2 避坑核心二：跳转前的"战场清理"

从 Bootloader 跳转到 APP 时，Bootloader 可能已经初始化了一些外设（如串口、定时器、DMA）并开启了全局中断。此外，SysTick 定时器也可能正在计数。如果带着这些活跃的中断直接跳转，APP 在初始化过程中（尤其是刚设置完 VTOR 但还未配置好所有中断处理函数时）极易被意外中断打断，导致 Hard Fault 或死机。

标准清理与跳转函数实现（适用于 STM32，HAL 库）：

cpp 复制代码

typedef void (*pFunction)(void);   // 定义函数指针类型

/**
 * @brief 从 Bootloader 跳转到 APP
 * @param AppAddr  APP 的起始地址（如 0x08011000）
 */
void Bootloader_JumpToApp(uint32_t AppAddr)
{
    /* 1. 检查栈顶指针是否合法（判断 APP 起始地址处的 RAM 地址是否在有效范围内） */
    /*    STM32 的 RAM 起始地址通常为 0x20000000，大小视芯片而定 */
    if (((*(__IO uint32_t*)AppAddr) & 0x2FFE0000) == 0x20000000)
    {
        /* --- 2. 严谨的战场清理 --- */
        __disable_irq();                    // 关闭全局中断

        /* 关闭所有已开启的外设（根据实际使用情况，这里列出常见外设） */
        HAL_UART_DeInit(&huart1);           // 例：关闭串口1
        HAL_TIM_Base_DeInit(&htim2);        // 例：关闭定时器2
        HAL_DMA_DeInit(&hdma_usart1_rx);    // 关闭 DMA
        // ... 可根据需要增加其它外设的 DeInit

        /* 复位 RCC 时钟配置（将时钟恢复为默认状态） */
        HAL_RCC_DeInit();

        /* 关闭 SysTick 定时器并清除其计数器和标志 */
        SysTick->CTRL = 0;
        SysTick->LOAD = 0;
        SysTick->VAL  = 0;

        /* 清除所有 NVIC 挂起的中断标志位（清除 pending 状态） */
        for (uint8_t i = 0; i < 8; i++)     // 假设最多8个NVIC中断组，实际可改用 NVIC_GetPendingIRQ 循环
        {
            NVIC->ICER[i] = 0xFFFFFFFF;     // 关闭所有中断使能
            NVIC->ICPR[i] = 0xFFFFFFFF;     // 清除所有挂起位
        }

        /* 开启存储器屏障，保证上面操作完成 */
        __DSB();
        __ISB();

        /* --- 3. 执行跳转 --- */
        /* 获取 APP 的复位向量地址（AppAddr + 4 存放的是 Reset_Handler 的地址） */
        uint32_t JumpAddress = *(__IO uint32_t*)(AppAddr + 4);
        pFunction JumpToApplication = (pFunction)JumpAddress;

        /* 设置 APP 的主堆栈指针（APP 起始地址处存放的是栈顶指针 SP） */
        __set_MSP(*(__IO uint32_t*)AppAddr);
        /* 也可以使用 __set_PSP 如果 APP 使用进程栈，通常用 MSP 即可 */

        /* 正式跳转到 APP 的复位函数 */
        JumpToApplication();
    }
    else
    {
        /* 报错提示：APP 固件不合法，栈顶指针异常 */
        Error_Handler();
    }
}

为什么需要检查栈顶指针 ？合法的 APP 固件第一个 32 位必须是一个指向 RAM 地址的栈顶值（例如 0x2000xxxx），如果该值异常，说明 Flash 中没有有效的 APP，不能跳转。

4.3 避坑核心三：APP 与 Bootloader 共用外设的中断处理

如果 Bootloader 和 APP 都使用了同一个外设（比如串口1），且 Bootloader 在跳转前没有完全去初始化该外设，APP 重新初始化时可能会发生冲突。
建议：在 Bootloader 跳转前，调用对应外设的 DeInit 函数，并复位该外设的时钟 （通过 RCC 寄存器）。更彻底的做法是在跳转前执行一次系统软复位（但是软复位后会再次进入 Bootloader，所以不适用于标准 IAP）。通常，遵循上面的"战场清理"即可。

5. 工程鲁棒性建议（产品级必备）

一个健壮的 IAP 方案不仅要跑通主流程，还必须考虑各种异常和极端情况。

5.1 断电保护 ------ 双分区备份的价值

场景：在擦除运行区或搬移固件的过程中突然断电。
双分区方案：由于备份区（Slot 1）始终保留着完整的完整新固件（或者运行区还残留旧固件），下次上电时 Bootloader 可以：
- 检测到升级标志但校验失败 → 清除标志，回滚到旧 APP。
- 或者检测到运行区为空（擦除后断电） → 从备份区恢复。
进阶：可增加"版本号回滚"机制，若新固件连续崩溃重启多次（由看门狗检测），自动回退到旧版本。

5.2 看门狗（IWDG）的正确喂狗策略

Bootloader 中的 Flash 擦写操作耗时可能较长（几十毫秒到几百毫秒），如果看门狗超时时间设置过短，会导致复位。
建议：
- 在 Bootloader 进入擦写循环前，开启独立看门狗 ，并在每次擦除或写入一个扇区/页后喂狗。
- 在复制固件的大循环中，每复制 N 字节（如 1024 字节）喂狗一次。
注意：喂狗间隔应远小于看门狗溢出时间（例如溢出时间 2 秒，喂狗间隔 500ms）。

5.3 固件加密 ------ 防止抄板和恶意篡改

风险：在 IAP 传输过程中，固件暴露在串口、Wi-Fi、蓝牙等通信介质上，容易被抓包窃取。
推荐方案：
- 上位机使用 AES-256 或 SM4 加密固件二进制文件。
- Bootloader 和 APP 中内置相同的密钥（可结合芯片唯一 ID 分散存储）。
- 下载时先将加密固件存入备份区，Bootloader 在解密后写入运行区。
进阶：搭配安全启动（Secure Boot），对 Bootloader 本身进行签名校验，防止恶意 Bootloader 替换。

5.4 通信协议的选择与设计

通信接口	适用场景	推荐传输协议	注意事项
UART	本地串口升级	Ymodem / Xmodem	自带 CRC 校验，简单可靠
Ethernet	局域网 OTA	TFTP / HTTP	需实现简单文件下载 + 断点续传
Wi-Fi	物联网远程 OTA	MQTT + 分块 + HTTP	注意弱网下的分包重组与校验
CAN	车载或工控	自定义分片协议	每帧最多 8 字节，需组包与重传

关键点 ：无论使用哪种协议，必须对每个包进行顺序编号和 CRC 校验，并支持丢包重传请求。建议在 APP 中实现"固件接收状态机"，能够中断后续传。

5.5 固件版本管理与防降级

在标志区存储当前运行固件版本（主版本+次版本+修订号）和新固件版本。
Bootloader 在升级前比较版本：禁止向更低版本升级（除非有特殊安全补丁需要强制降级，可增加"强制降级"标志位）。
防止利用旧版本漏洞进行攻击。

6. 完整例程：基于 STM32F103 + Ymodem 的串口 IAP

以下给出一个精简但完整可运行的结构示例（伪代码，可根据实际 MCU 调整地址和扇区大小）。

6.1 Bootloader 工程配置

起始地址：0x08000000
大小：64 KB
不需要修改向量表偏移（因为 Bootloader 本身就是从 0x08000000 启动）

主要流程代码：

cpp 复制代码

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_USART1_Init();        // 用于打印调试和 Ymodem 接收（可选）

    // 1. 检测升级标志
    if (CheckUpdateFlag() == 0x5A5A)
    {
        // 2. 校验备份区固件
        if (VerifyBackupFirmwareCRC() == PASS)
        {
            // 3. 擦除运行区
            EraseAppSlot0();
            // 4. 复制固件
            CopyFirmware(SLOT1_ADDR, SLOT0_ADDR, FIRMWARE_SIZE);
            // 5. 最终校验运行区
            if (VerifySlot0FirmwareCRC() == PASS)
            {
                ClearUpdateFlag();   // 清除标志
            }
            else
            {
                // 搬移失败，保留标志，尝试再次升级或报错
                Error_Handler();
            }
        }
        else
        {
            ClearUpdateFlag();   // 备份区固件无效，清除标志，跳回原APP
        }
    }

    // 6. 跳转到 APP
    if (CheckAppValid(SLOT0_ADDR))
    {
        Bootloader_JumpToApp(SLOT0_ADDR);
    }
    else
    {
        // APP 无效，进入 Bootloader 的等待升级模式（例如通过串口接收固件）
        while(1)
        {
            // 等待 Ymodem 接收新固件并直接写入备份区，然后设置标志并软复位
        }
    }
}

6.2 APP 工程配置

起始地址：0x08011000
向量表偏移：0x11000
在 main 开头设置 SCB->VTOR = 0x08011000;
APP 中实现升级接收逻辑，将固件写入 SLOT1_ADDR（0x08048000），完成后置标志并复位。

6.3 生成 .bin 文件供 IAP 使用

IAP 通常传输原始的 .bin 文件（不含地址信息），而非 .hex 或 .axf。在 Keil 中配置：

"User" 选项卡，在 After Build 中添加：
cpp 复制代码
```
fromelf.exe --bin -o ./output/App.bin ./output/App.axf
```

然后将 App.bin 作为升级固件发送给 MCU。

7. 常见问题排雷（FAQ）

问题现象	可能原因	解决方法
跳转到 APP 后死机，进入 HardFault	1. 未设置 VTOR 偏移 2. 未清理中断 3. 栈指针不对	在 APP 最开头设置 VTOR；跳转前关闭全局中断并清理 NVIC；检查 APP 的起始地址是否合法
串口 IAP 接收固件时偶尔丢包	流控未开启或接收缓冲区溢出	使用 Ymodem（自带 CRC 和重传）；增大接收缓冲区；使用 DMA 接收
擦除 Flash 时程序卡死	未解锁 Flash 或擦除地址不对	确保调用 `HAL_FLASH_Unlock()`；擦写地址按页/扇区对齐
升级后程序版本没有变化	标志区未正确写入或 Bootloader 未清除	检查标志区地址是否被 Bootloader 或 APP 意外修改，用调试器观察内存
看门狗在擦写 Flash 时导致复位	擦写耗时超过看门狗溢出时间	在擦写循环中添加喂狗指令，或适当增加看门狗超时时间

8. 总结

通过本文的解析和代码示例，您应该能够掌握：

ICP 与 IAP 的区别与使用场景。
双分区 Flash 布局的设计方法。
完整的 IAP 升级状态机（下载→校验→擦写→搬移→跳转）。
APP 中向量表偏移的关键配置。
Bootloader 跳转前必须执行的"战场清理"操作。
产品级鲁棒性建议：断电保护、看门狗、加密、版本管理。

IAP 是嵌入式产品实现远程维护 和持续迭代的核心技术。一个设计良好的 IAP 方案，可以让你的设备在用户手中也能像手机一样"系统更新"，极大降低后期维护成本。希望本文能帮助你避开常见的坑，快速实现稳定可靠的在线升级功能。

最后再提醒一句：在开发 IAP 时，务必准备一个可靠的恢复手段（如通过 ICP 重新烧录），以防在试验阶段把 Bootloader 自己弄坏导致无法启动。建议先在一个开发板上完整验证所有流程，再移植到产品中。
