系统架构设计师-软件工程考点详解：CBSE、逆向工程与净室工程

一、引言

（一）核心概念定义

本文涉及的三类软件工程方法均属于软考高级系统架构设计师考试中 "软件开发方法" 模块的特色考点：基于构件的软件工程（Component-Based Software Engineering, CBSE）是软件复用体系的核心实践方法，逆向工程是遗留系统重构与资产复用的关键技术，净室软件工程是高可靠性系统构建的形式化工程方法。三类方法分别对应软件生命周期中的复用构建、存量改造、质量保障三类典型场景。

（二）考试定位与重要性

该知识点在软考考试中平均占比 5%-8%，题型覆盖客观题（概念辨析、层次划分、优缺点判断）与案例分析题（遗留系统改造方案设计、高可靠系统架构选型），是区分考生知识点广度的核心考点之一。

（三）技术发展脉络

三类方法的发展均起源于上世纪 80-90 年代软件工程工业化阶段：CBSE 伴随 CORBA、EJB 等构件标准的发布形成完整体系，2010 年后随着微服务、云原生组件的普及进入新的应用阶段；逆向工程随着 1990 年遗留系统改造需求爆发形成标准化方法论，目前仍是企业级系统重构的核心技术；净室软件工程由 IBM 公司于 1987 年提出，最初应用于航空航天、军工等超高可靠性领域，目前仍是形式化软件工程的代表性方法。

（四）本文结构

本文将依次讲解三类方法的核心原理、实施过程、技术细节、适用场景与考试重点，最后提炼考点与备考建议。

二、基于构件的软件工程（CBSE）

（一）核心原理与构件特征

CBSE 的核心哲学是 "购买而非构造"，即通过标准化的预制构件组装完成系统构建，替代传统从零开发的模式，本质是软件复用思想的工业化落地。其核心构件必须满足 5 个核心特征：

1. 可组装性：所有外部交互必须通过公开定义的标准化接口完成，禁止构件内部逻辑的直接暴露，接口定义需符合 IDL、WSDL 等通用接口描述规范。
2. 可部署性：构件是独立的二进制实体或容器化镜像，无需依赖特定的开发环境即可在运行平台直接部署运行，支持独立的版本管理与升级。
3. 完备文档化：必须包含功能说明、接口定义、依赖关系、性能参数、异常处理等完整文档，支持使用者无需了解内部实现即可完成调用。
4. 独立性：不存在与其他构件的隐式依赖，可独立进行组装、部署、替换，修改单个构件不会对其他构件产生非预期影响。
5. 标准符合性：需符合特定的构件模型规范，传统模型包括 CORBA 构件模型、EJB、COM/.NET 组件，云原生场景下符合 OCI 标准的容器镜像、Kubernetes Operator 均属于广义构件范畴。

（二）构件组装方式与实施流程

CBSE 的核心实施环节是构件组装，共包含三类标准组装模式：

1. 顺序组装：按业务逻辑顺序依次调用多个独立构件，前序构件的输出作为后序构件的输入，可通过编排将两个或多个现有构件封装为新的复合构件，典型案例如电商系统中 "订单创建构件→库存扣减构件→支付通知构件" 的顺序组装。
2. 层次组装：上层构件通过 "请求接口" 调用下层构件的 "提供接口"，两类接口的参数、返回值、异常定义必须完全兼容，接口不匹配时可通过适配器构件进行转换，典型应用为分层架构中服务层构件调用数据访问层构件的场景。
3. 叠加组装：将多个提供同类功能的构件合并为新的复合构件，对外暴露统一的聚合接口，内部整合多个构件的能力，典型案例如统一支付构件整合微信支付、支付宝支付、银行卡支付三类独立构件的功能。

（三）优缺点与适用场景

1. 核心优势：可将软件开发周期缩短 30%-50%，降低开发成本 40% 以上，通过经过验证的成熟构件提升系统整体可靠性，同时提升系统的可维护性与可扩展性。
2. 局限性：构件的标准化程度直接决定复用效果，当业务需求与现有构件功能不匹配时，构件适配成本可能超过从零开发的成本，且构件提供商的技术路线变更可能导致厂商锁定风险。
3. 典型应用场景：企业级管理系统、SaaS 应用、云原生应用开发等业务模式成熟、标准化程度高的领域，如某大型 ERP 厂商通过 1200 + 标准化业务构件实现 80% 的客户需求快速交付。

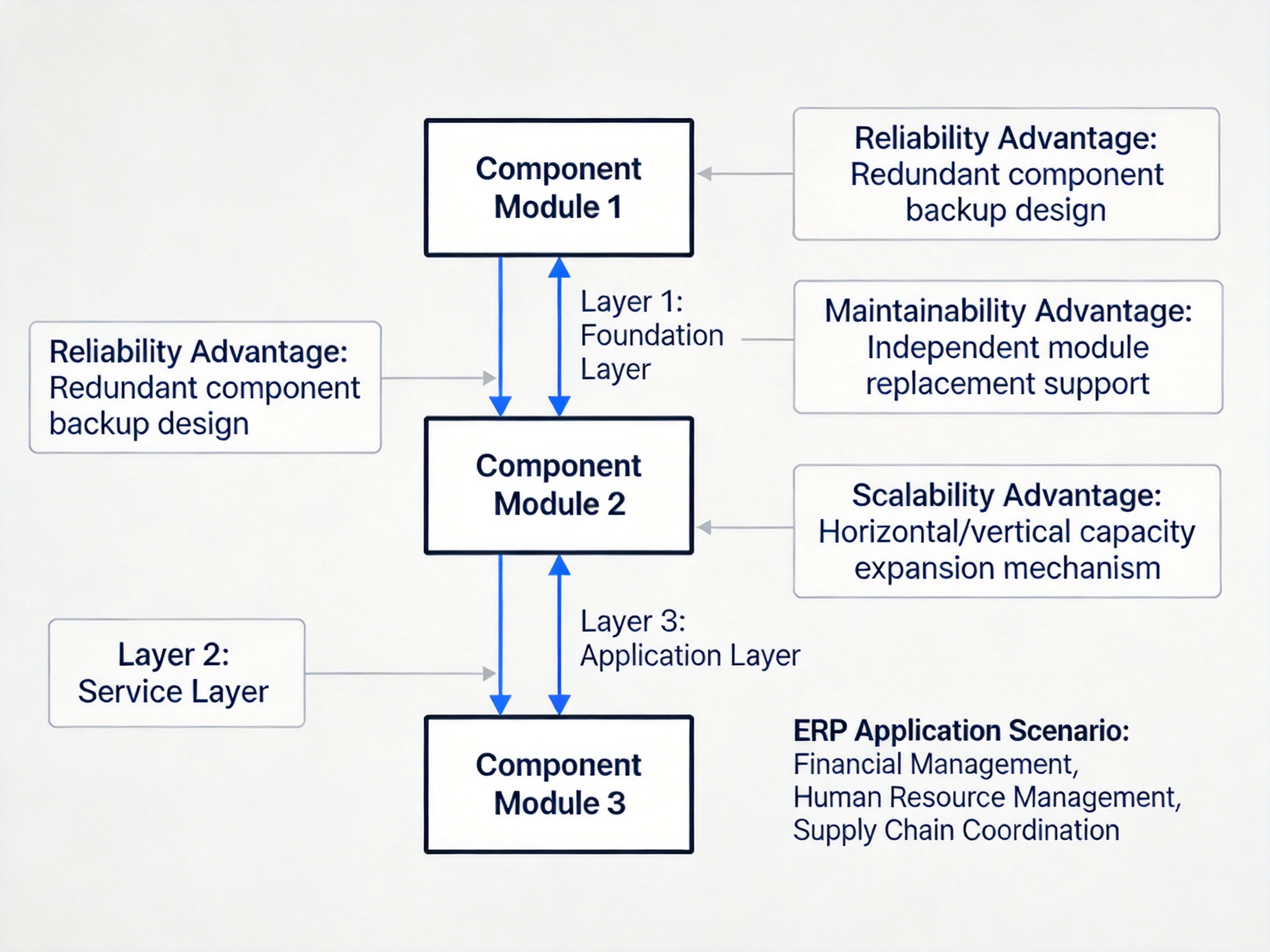

CBSE 核心架构与组装模式示意图

三、逆向工程与软件再工程

（一）核心原理与抽象层次

逆向工程是分析已有程序，在高于源代码的抽象层次上建立程序表示的过程，本质是 "设计恢复"，即从可运行的存量系统中反推设计信息。按照抽象层次从低到高，逆向工程可分为 4 个层级，是软考高频考点：

1. 实现级：最低抽象层次，恢复的信息包括程序的抽象语法树、符号表、源代码注释、变量定义等，主要通过静态代码分析工具完成，用于代码质量扫描与漏洞检测。
2. 结构级：恢复程序组件之间的依赖关系信息，包括函数调用图、类结构图、模块依赖关系图、数据库表关联关系等，是系统架构梳理的核心输出，常用于遗留系统的依赖分析。
3. 功能级：恢复程序段的业务功能以及功能之间的关联关系，输出包括数据流图、控制流模型、业务用例图等，可完成从代码逻辑到业务语义的转换，是需求恢复的核心依据。
4. 领域级：最高抽象层次，建立程序组件与应用领域业务概念的对应关系，输出包括实体关系模型、领域模型、业务规则库等，可直接用于新系统的需求分析与架构设计。

（二）相关概念辨析

逆向工程相关概念的区分是考试的易错点，核心差异在于抽象层级与实施目标：

1. 重构：在同一抽象级别上转换系统的描述形式，不改变系统的功能与外部行为，典型如代码格式优化、代码逻辑简化、SQL 语句优化，其抽象级别始终停留在代码层，不涉及设计信息的恢复。
2. 设计恢复：借助自动化工具从现有程序中抽象出数据设计、架构设计、接口设计等信息，是逆向工程的核心环节，输出结果可直接用于架构评估与改造方案设计。
3. 再工程：也称为软件重生，是对现有系统的全生命周期重新开发，完整流程包含三个阶段：首先通过逆向工程完成现有系统的设计与需求恢复，其次结合新的业务需求完成需求与架构的迭代，最后通过正向工程完成新系统的开发与迁移，是遗留系统现代化改造的标准方法论。

（三）实施流程与典型案例

逆向工程的标准实施流程为：代码扫描→结构分析→功能还原→领域建模→文档输出。某国有银行核心系统改造项目中，通过逆向工程完成了运行 20 年的 COBOL 系统的结构级与功能级恢复，梳理出 1200 + 业务功能点与 3700 + 数据依赖关系，使改造周期缩短 40%，改造过程中业务中断风险降低 60%。

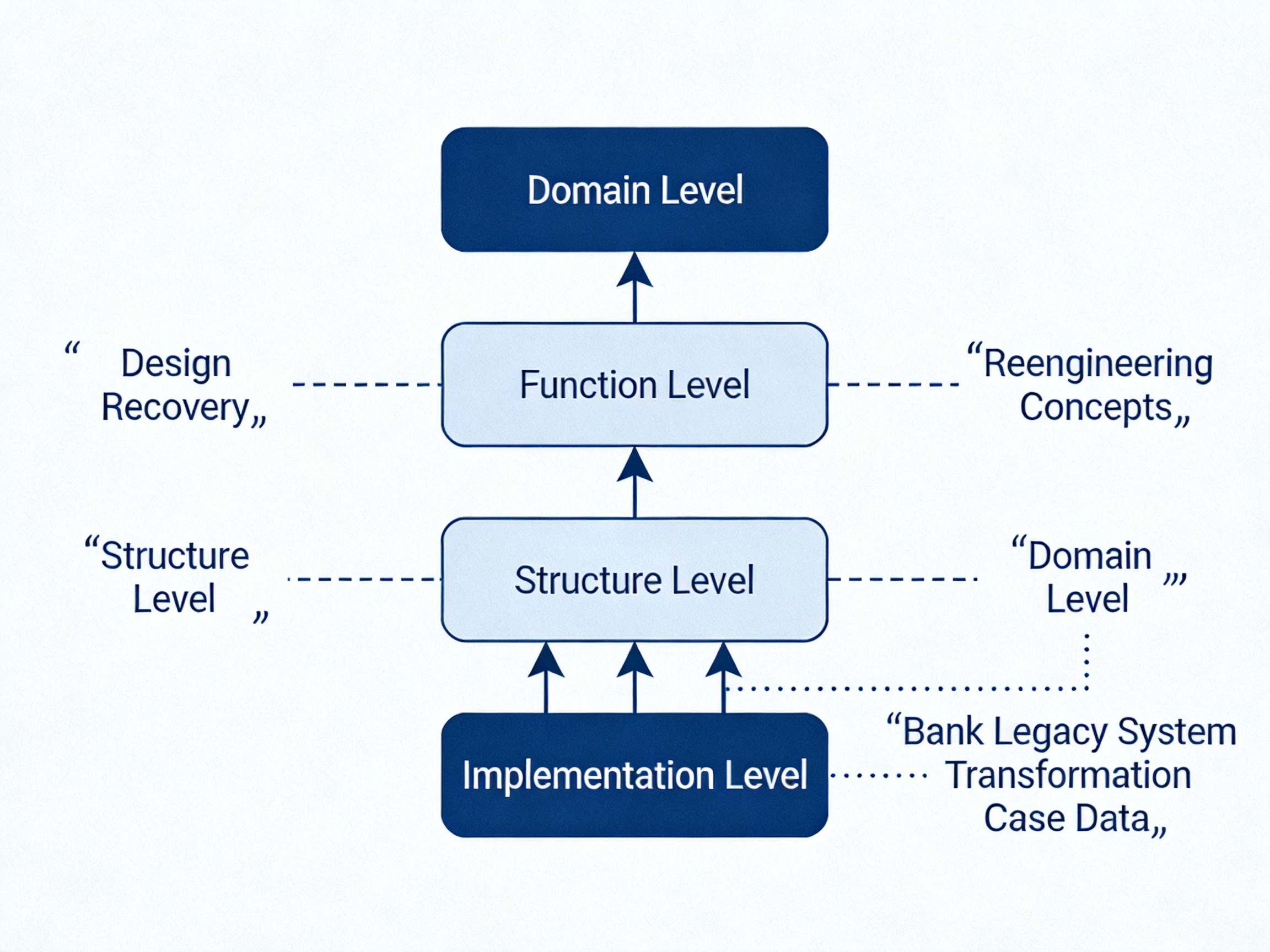

逆向工程抽象层次与相关概念关系图

四、净室软件工程

（一）核心思想与理论基础

净室软件工程的核心目标是构建超高可靠性软件，其核心哲学是 "错误是可以通过严谨的设计与验证避免的"，将硬件生产中的洁净室理念引入软件开发过程，核心理论基础包括形式化方法、数学正确性证明、统计过程控制三类。

（二）核心技术手段

净室软件工程的技术体系包含三类核心手段：

1. 盒结构规约：采用三层形式化建模方法完成需求与设计的定义：
   • 黑盒：定义系统的外部行为视图，仅描述输入与输出的映射关系，不涉及内部实现逻辑。
   • 状态盒：基于有限状态机定义系统的状态转换逻辑，描述输入、当前状态、输出、下一个状态的关联关系。
   • 明盒：定义系统的过程实现视图，将状态盒的状态转换逻辑映射为可执行的过程步骤。
2. 正确性验证：是净室工程区别于传统软件工程的核心特征，通过数学证明的方式验证设计与代码的正确性，替代传统的模块测试环节，验证过程需覆盖所有输入场景与状态转换路径，确保不存在逻辑错误。
3. 统计测试：在系统集成完成后，基于用户使用场景的概率分布设计测试用例，通过统计测试的结果评估软件的可靠性水平，输出可靠性指标（如平均无故障时间 MTBF、千行代码缺陷率），典型高可靠系统要求千行代码缺陷率低于 0.1 个。

（三）优缺点与适用场景

1. 核心优势：可实现超高的软件可靠性，在航空航天、军工、医疗等关键领域，经过净室工程构建的系统可靠性可达 99.999% 以上，远高于传统开发方法的可靠性水平。
2. 局限性：过于理论化，正确性验证步骤的难度大、耗时长，开发成本比传统方法高 2-3 倍，且要求开发团队完全放弃传统的模块测试，对人员的数学能力与形式化建模能力要求极高，难以在互联网等快速迭代的领域应用。
3. 典型应用场景：飞行控制系统、核电控制系统、医疗设备软件等对可靠性要求极高的领域，如美国 NASA 的火星探测器飞行软件即采用净室工程方法开发，在轨运行 10 年未出现软件故障。

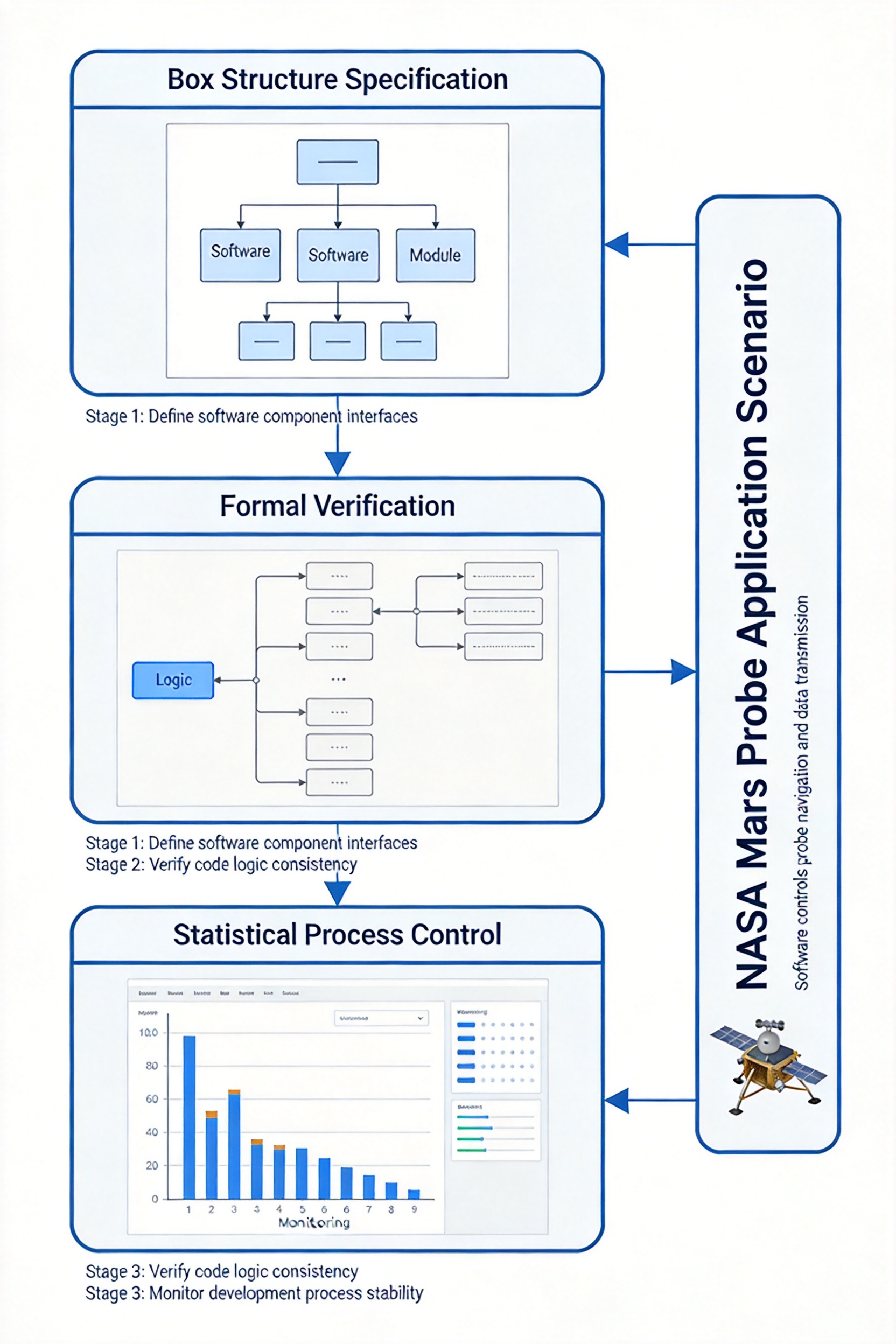

净室软件工程实施流程图

五、三类方法的对比分析与架构选型

（一）多维度对比

三类方法的核心差异可通过 5 个维度对比：

对比维度	CBSE	逆向工程	净室软件工程
核心目标	提升开发效率，实现软件复用	恢复存量系统的设计信息，支撑系统改造	构建超高可靠性软件
适用场景	新系统开发、标准化业务领域	遗留系统重构、资产复用	高可靠关键领域系统开发
开发成本	降低 30%-50%	降低改造风险与成本	提升 200%-300%
人员能力要求	熟悉构件标准与组装方法	熟悉代码分析与架构设计	掌握形式化方法与数学证明
可靠性提升效果	取决于构件质量	无直接影响	提升 1-2 个数量级

（二）架构选型最佳实践

1. 当业务场景成熟、标准化程度高，且市场存在成熟的构件产品时，优先选择 CBSE 方法，可大幅提升开发效率与系统可靠性。
2. 当需要对运行多年、文档缺失的遗留系统进行改造或迁移时，必须将逆向工程作为核心前置环节，避免改造过程中的逻辑丢失与风险。
3. 当系统属于关键业务领域，可靠性要求高于 99.999%，且可接受较长的开发周期与较高的开发成本时，选择净室软件工程方法。

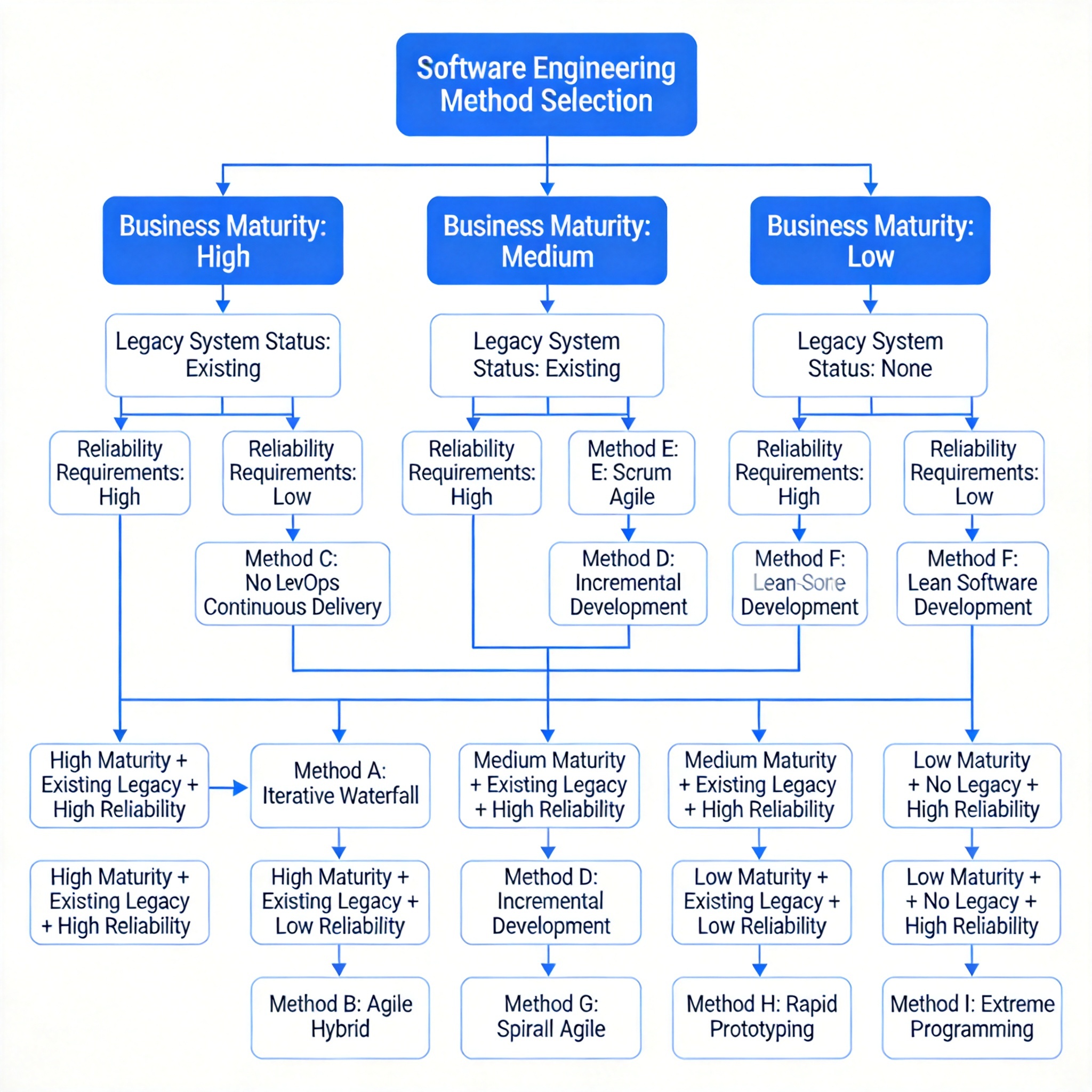

三类软件工程方法选型决策树

六、技术发展趋势与考试方向预测

（一）技术演进趋势

1. CBSE 的演进：传统构件模型逐步向云原生构件演进，符合 OCI 标准的容器镜像、Function as a Service（FaaS）函数、可复用的云服务组件成为新的构件形态，构件组装逐步通过低代码 / 无代码平台实现自动化，构件复用率进一步提升。
2. 逆向工程的演进：人工智能大模型的应用大幅提升逆向工程的自动化程度，目前已有工具可实现从代码到业务功能描述的自动生成，领域级逆向工程的效率提升 3 倍以上。
3. 净室工程的演进：自动化形式化验证工具的成熟降低了净室工程的应用门槛，在智能汽车自动驾驶系统、区块链核心协议等高可靠领域的应用逐步普及。

（二）考试方向预测

未来软考考试中该知识点的考查方向将更加贴近实际应用：客观题将增加云原生构件、AI 辅助逆向工程等新内容的考查，案例分析题可能结合遗留系统云原生改造、高可靠系统架构设计等场景，要求考生选择合适的软件工程方法并说明理由。

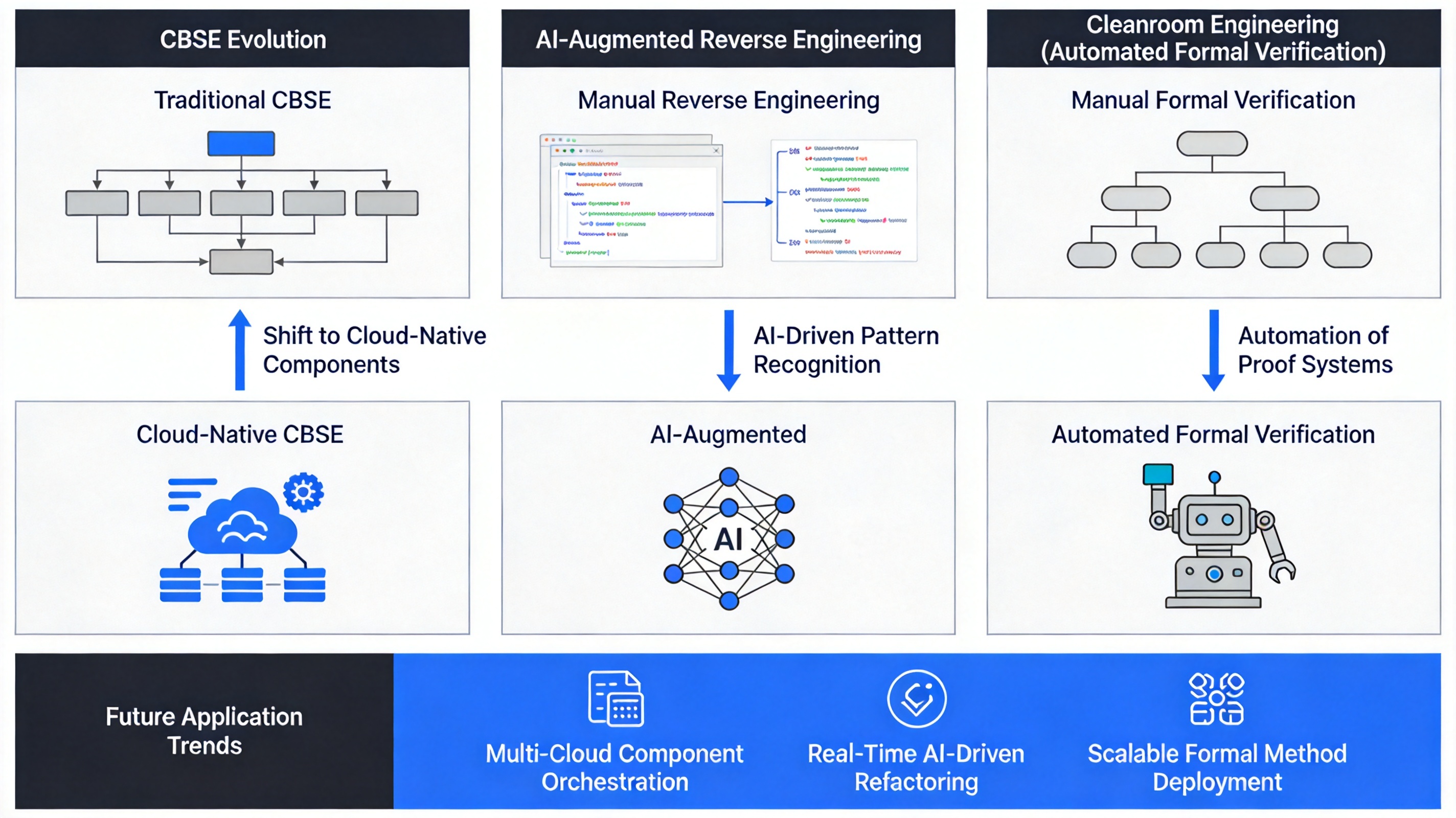

三类软件工程方法技术演进路线图

七、总结与备考建议

（一）核心知识点提炼

1. CBSE 的核心是构件标准化与组装，构件的 5 个特征、3 类组装方式是高频考点，需掌握传统构件模型与云原生构件的差异。
2. 逆向工程的 4 个抽象层次（实现级→结构级→功能级→领域级）是必考点，需明确区分重构、设计恢复、再工程三个概念的差异。
3. 净室工程的核心是正确性验证替代测试，三层盒结构、统计测试的概念是考查重点，需掌握其优缺点与适用场景。

（二）考试重点提示

客观题高频考点：逆向工程的层次排序、构件的特征、净室工程的核心思想、相关概念辨析；案例分析题考点：遗留系统改造方案中逆向工程的应用、高可靠系统的开发方法选择、CBSE 在云原生架构中的应用。

（三）备考与实践建议

1. 备考阶段重点记忆核心概念的定义与差异，结合架构设计案例理解不同方法的适用场景，避免混淆概念的适用边界。
2. 实践中可根据项目场景组合使用三类方法：如在遗留系统改造项目中，通过逆向工程恢复核心业务构件，基于 CBSE 完成新系统的构件组装，对核心交易模块采用净室工程的形式化验证方法提升可靠性，实现多种方法的优势互补。
