摘要：延续半个多世纪的摩尔定律，以晶体管几何尺寸缩微为核心，驱动全球半导体产业高速发展，构筑了数十年的行业发展准则。但随着制程工艺逼近原子尺度，摩尔定律已然遭遇物理极限、成本失控、算力需求错配的三重无解瓶颈，传统"比拼制程节点"的发展赛道彻底走入内卷困局。2026年5月，华为正式发布韬（τ）定律，跳出传统空间缩微的固有思维，以电路时间常数τ（信号传输延迟）为核心，搭建器件、电路、芯片、系统四层全栈优化体系，通过逻辑折叠、三维堆叠、统一总线、存算融合等核心技术，实现从"缩空间"到"缩时间"的底层逻辑革新。本文深度对比摩尔定律与韬（τ）定律的核心差异，剖析摩尔定律的产业瓶颈，系统阐释韬定律的破局逻辑、技术体系与落地优势，并预判后摩尔时代全球半导体产业的技术迭代、格局重构与生态演变，解读韬定律接过摩尔定律接力棒、成为行业全新发展纲领的核心底层逻辑。
一、两大定律核心逻辑：从空间缩微到时间优化的范式革新
1.1 摩尔定律：几何缩放主导的半导体黄金准则

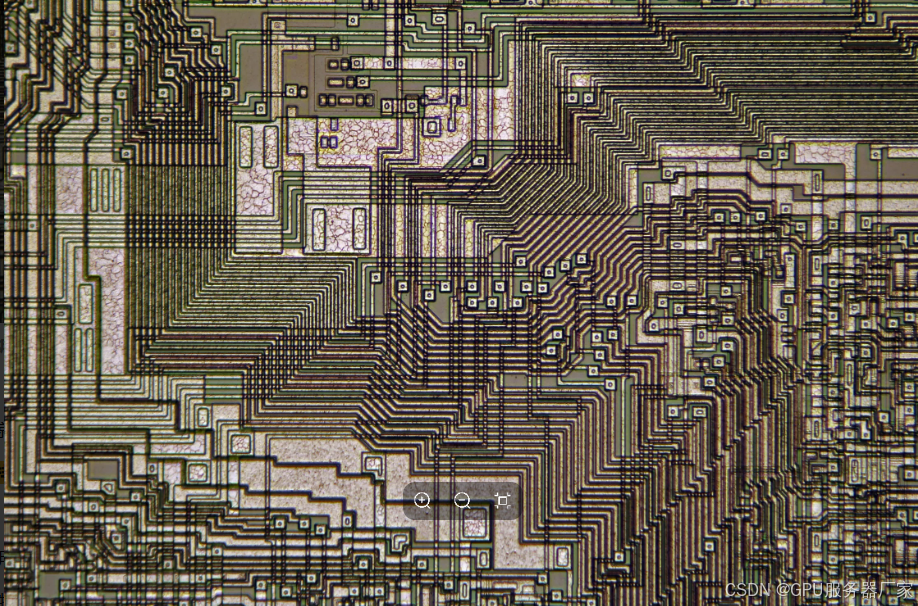

1965年，戈登·摩尔提出摩尔定律，作为半导体产业沿用五十余年的核心经验法则，其核心定义为：集成电路上的晶体管数量每18-24个月翻一番，同步实现芯片性能提升、单位硬件成本下降。这套规则的本质，是空间维度的极致压缩，依托光刻技术迭代、晶圆制造工艺升级，持续缩小晶体管物理尺寸、提升芯片晶体管排布密度，以此驱动半导体产业迭代升级。
在摩尔定律主导的时代，全球半导体产业链形成了一套完整且固化的配套体系，多项衍生定律构成其支撑框架：Dennard缩放定律保障晶体管缩小后功耗密度基本恒定，规避芯片功耗失控问题；Rock定律则揭示了产业发展的隐性代价，即芯片产线设备成本每四年翻倍。长期以来，全球所有半导体企业的研发布局、资本投入、产品迭代均围绕"制程节点升级"展开，光刻机、先进晶圆制造成为产业核心话语权，行业评判标准高度单一：晶体管尺寸越小、制程工艺越先进，芯片综合性能与实力就越强。
凭借这套发展模式，摩尔定律主导了PC、智能手机、云计算等全产业链的爆发式增长，成为全球半导体行业不可撼动的"金科玉律"，但这套依赖几何缩微的发展逻辑，从根源上存在不可突破的边界。
1.2 华为韬（τ）定律：全栈时间优化的效率革命体系
2026年5月25日，华为董事何庭波在ISCAS 2026研讨会正式发布韬（τ）定律。"韬"取自"韬光养晦、厚积薄发"，寓意华为在长期技术封锁下的持续深耕与技术积累；τ（tau）为电路RC时间常数，代表芯片信号传输与切换延迟，是衡量芯片运行效率的核心指标，τ数值越小，芯片传输速度越快、能效比越高。
韬定律彻底重构了芯片研发的核心逻辑：缩小晶体管只是技术手段，让信号与数据传输更快、系统运行效率更高才是芯片研发的终极目标。该定律摒弃了摩尔定律单一的平面几何缩微思路，以时间常数τ为统一核心衡量标准，覆盖器件、电路、芯片、系统四大层级，贯穿十二个数量级的全计算栈，是一套可全面指导工艺、电路、架构、软件研发的全行业通用优化方法论，也是继Dennard缩放之后又一套全产业链通用技术准则。
依托六年研发积累、381款量产芯片的技术闭环验证，韬定律形成了八大核心技术落地要点与四层完整技术架构，全方位实现时间维度优化：

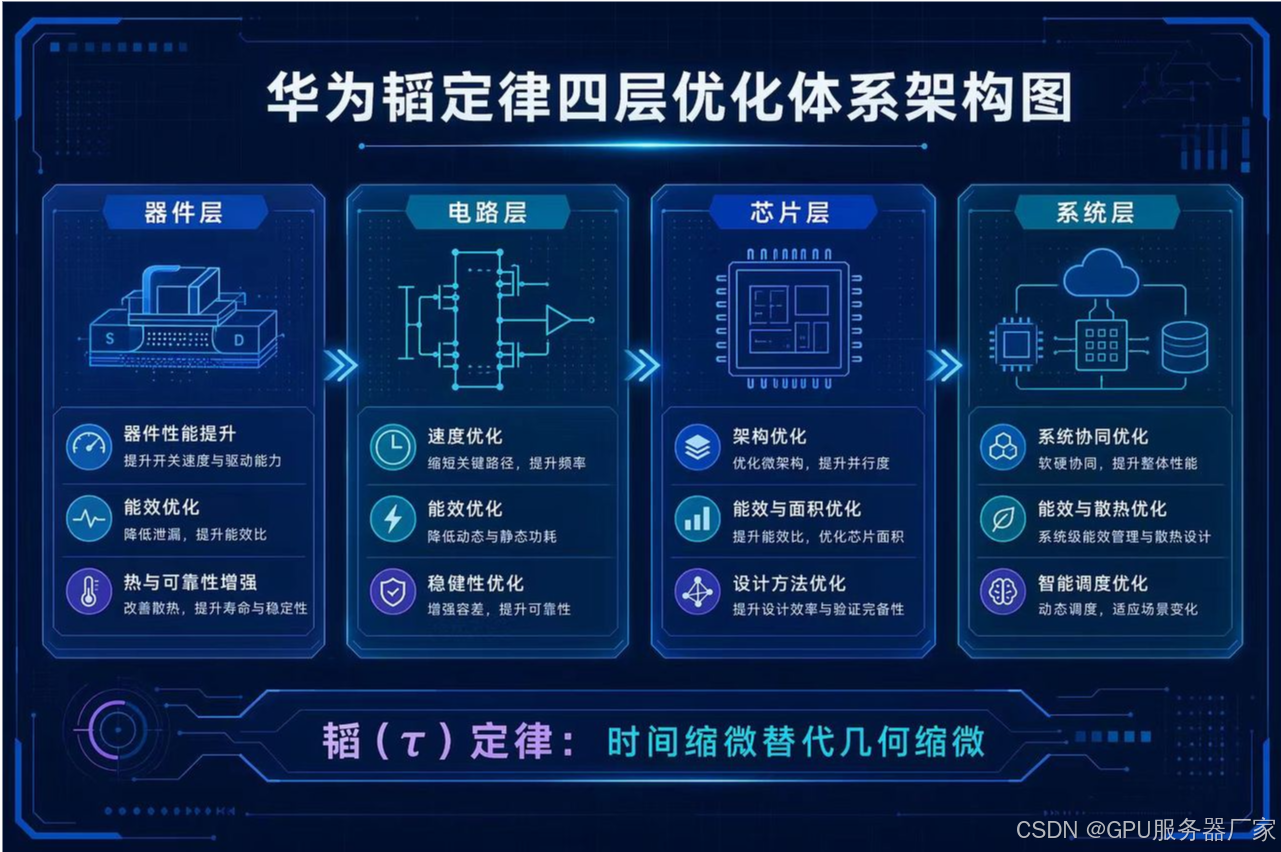

四层核心技术架构：
器件层优化晶体管与互连结构的寄生电阻、电容，从物理底层压缩信号延迟；
电路层以逻辑折叠技术为核心，将传统平面平铺电路垂直堆叠，大幅缩短信号传输路径；
芯片层实现"软件-架构-芯片"全栈协同，精细化管控指令与数据流，提升并行计算效率；
系统层搭建灵衢统一总线，重构多芯片互联协议，实现超节点统一内存访问。
八大落地核心要点：
重构评价标准：放弃单纯比拼晶体管尺寸，以信号传输延迟 τ 作为核心指标，贯穿十二个数量级的全计算栈；
逻辑折叠（Logic Folding）：将传统平面平铺的电路改为垂直堆叠，大幅缩短信号路径。实测中，同工艺下晶体管密度从 155 MT/mm² 提升至 238 MT/mm²，能效提升 41%，频率提升 13%；
直击 AI 算力痛点：AI 集群超 80% 能耗用于数据搬运、70% 成本集中在存储，τ 优化重点削减数据传输耗时与能耗；
统一总线（UB）：打通多芯片互联协议，将远程访问延迟压缩 500 倍，让数百颗芯片协同如单颗芯片；
3D 折叠技术：解决传统芯片 "计算能力随面积增长、带宽随周长增长" 的拓扑矛盾，将存储、供电、光接口向垂直维度布局；
存算重新融合：扭转 CPU 与内存解耦的传统设计，让逻辑单元与存储单元物理集成，适配大算力场景；
全行业通用方法论：成为继 Dennard 缩放之后，又一套能统一指导工艺、电路、架构、软件团队的通用准则；
量产验证落地：历经六年研发，依托 381 款量产芯片完成技术闭环，具备大规模商业化基础。
1.3 两大定律核心维度深度对比
|------|----------------------|--------------------------|
| 对比维度 | 摩尔定律 | 韬（τ）定律 |
| 核心逻辑 | 几何缩微，极致缩小晶体管物理尺寸 | 时间缩微，全方位压缩信号/数据传输延迟τ |
| 核心目标 | 提升晶体管集成密度，迭代先进制程 | 提升芯片与系统整体运行效率、能效比与吞吐能力 |
| 优化方向 | 二维平面几何尺寸内卷 | 逻辑折叠、3D堆叠、系统互联、存算融合、全栈协同 |
| 核心依赖 | EUV光刻机、高端先进制程工艺、天价产线 | 架构创新、先进封装、互联协议、软硬件全栈协同 |
| 评价指标 | 制程节点、晶体管数量、芯片面积密度 | 传输延迟、能效比、系统吞吐、多芯片协同效率 |
| 发展路径 | 空间维度单点突破，迭代空间有限 | 时间维度全栈突破，可持续长期迭代 |
二、产业瓶颈凸显：摩尔定律落幕，韬定律破局而生
2.1 摩尔定律三重致命瓶颈，彻底丧失迭代潜力
2.1.1 物理极限：原子尺度催生量子魔咒

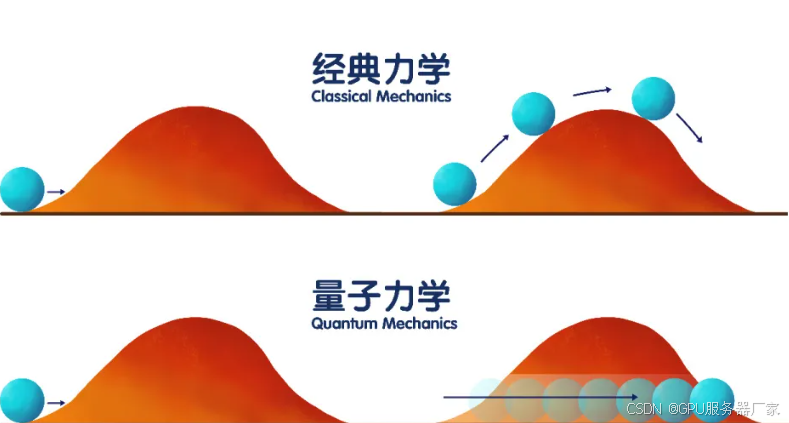

当芯片制程下探至3nm、2nm乃至1nm级别，晶体管绝缘层仅剩余数个至十几个原子厚度，量子隧穿效应成为无法规避的物理硬约束。电子会不受控制地"穿墙"形成漏电流，导致晶体管开关功能失效，芯片静态功耗激增、发热彻底失控。而FinFET等三维晶体管结构，仅能短暂延缓制程衰退，无法从根本上突破原子尺度的物理限制，这也意味着摩尔定律的几何缩微之路已走到技术终点。
2.1.2 经济极限：成本失控导致投入产出彻底失衡
根据Rock定律，先进制程产线成本呈指数级暴涨，7nm以下制程出现明显的效益拐点：单个晶体管成本不再下降反而持续上升，单颗2nm芯片设计费用超10亿美元。3nm晶圆厂投资高达150-200亿美元，单次流片成本超5亿美元，2nm晶圆厂投资更是逼近300亿美元。天价的设备、建厂、研发成本，将全球绝大多数半导体企业挡在先进制程赛道之外，仅台积电、三星、英特尔三家巨头具备持续迭代能力。与此同时，先进制程的性能边际收益持续递减，每升级一代制程，性能仅提升10%-15%，成本却上涨30%-50%，高投入、低回报的行业困局彻底形成。
2.1.3 需求错配：无法适配AI时代算力核心痛点
摩尔定律的核心优势是提升单芯片计算性能，但当下AI大模型、超算、自动驾驶、云计算等新兴场景的算力需求呈指数级爆发，行业核心瓶颈早已从"计算能力不足"转变为"数据传输低效"。数据显示，大型AI集群超80%的能耗消耗在数据搬运环节，70%的产业成本集中在存储领域，传统芯片的互联架构、内存布局、多芯片组网模式存在严重的延迟与能耗浪费。单纯堆叠晶体管、提升单核性能的模式，完全无法解决AI时代的核心痛点，摩尔定律的适配性彻底崩塌。
除此之外，曾经支撑摩尔定律的Dennard缩放定律早已失效，整套传统产业支撑体系全面瓦解，半导体行业旧规则已然难以为继。
2.2 韬定律全方位破局：规避壁垒，精准匹配新时代需求
2.2.1 规避物理极限，跳出原子尺度内卷
韬定律彻底摒弃强行缩小晶体管尺寸的研发思路，不再挑战2nm、1nm等极限制程的物理边界，全程基于现有成熟制程开展架构重构、布局优化与系统升级，从根源上规避量子隧穿、漏电发热等物理难题。无需突破原子尺度工艺，即可通过全栈优化实现芯片性能代际跃升，彻底打破了摩尔定律的物理天花板。
2.2.2 打破成本垄断，降低全球产业准入门槛
韬定律的核心竞争力在于架构创新、堆叠技术与系统协同优化，不再绑定天价EUV光刻机、高端先进产线等稀缺资源。依托7nm、14nm等量产成熟工艺，即可实现超越高阶制程的综合性能，大幅削减芯片研发、流片、建厂的巨额成本。这一突破打破了海外巨头对先进制程的垄断壁垒，让全球更多企业能够参与高端芯片研发与竞争，重塑了半导体产业的成本逻辑与竞争逻辑。
2.2.3 适配AI算力刚需，直击行业核心痛点
针对AI集群、数据中心数据搬运低效、能耗过高、带宽不足的核心问题，韬定律通过多层技术体系精准破局：以逻辑折叠缩短片内信号传输路径，以统一总线压缩多芯片互联延迟，以3D堆叠与存算融合大幅提升数据带宽，全方位降低数据迁移的能耗与耗时，完美适配AI时代高密度、大算力、低延迟的场景需求，实现技术迭代与行业刚需的高度契合。
三、产业格局重构：摩尔定律退场，韬定律开启行业新周期
3.1 摩尔定律：从行业主流退为辅助补充路径
未来摩尔定律不会彻底消亡，但将彻底丧失行业主导地位，成为半导体产业的小众补充技术：其一，迭代节奏大幅放缓，制程升级周期从传统2年拉长至3-5年，仅少数头部企业持续深耕极限制程；其二，应用场景持续收窄，仅在高端旗舰消费芯片、小众高端算力芯片中有限使用，不再是全行业通用发展方向；其三，技术定位彻底转变，几何缩微从核心性能驱动力变为辅助优化手段。
依靠单一制程优势赚取超额溢价的商业模式将持续衰落，单点工艺领先不再决定企业行业地位，半导体产业的竞争逻辑彻底改写。业内预判，2030年后摩尔定律将基本失效，完全沦为韬定律体系下的辅助技术。
3.2 韬定律：主导后摩尔时代，重构全球半导体秩序
3.2.1 技术迭代：短期落地、中期成熟、长期持续演进
技术层面将形成阶梯式迭代节奏：短期1-2年，逻辑折叠、基础3D堆叠技术规模化落地，7nm、14nm成熟工艺可实现等效5nm、3nm高阶制程性能，晶体管密度与芯片能效大幅提升；中期3-5年，四层全栈优化体系全面成熟，灵衢统一总线、光互联、存算一体技术广泛普及，单芯片综合性能较传统架构提升3-5倍，多芯片集群协同效率实现质变；长期5-10年，τ优化方法论持续迭代完善，预计2031年高端芯片可达成等效1.4nm制程的晶体管密度，性能迭代速度超越摩尔定律巅峰时期，形成长效、可持续的技术升级体系。
3.2.2 产业格局：话语权重新分配，打破海外垄断
韬定律的落地普及，将彻底改写全球半导体产业的利益格局与竞争规则：一是封装产业强势崛起，3D折叠、先进封装从配套工序升级为核心核心技术，封测厂商从产业配角转为核心玩家；二是存储行业地位大幅提升，存算融合、高带宽内存成为决定整机性能的关键，存储企业议价权持续增强；三是核心竞争力迭代，芯片架构设计、系统优化、互联协议、软硬件协同取代晶圆制造，成为产业核心壁垒，打破了以往晶圆制造一家独大的格局；四是赛道全面扩容，摆脱高端设备垄断后，全球中小企业均可参与高端算力赛道，竞争从"单点制程比拼"转向"全栈系统能力比拼"。
尤为关键的是，韬定律无需依赖EUV光刻机，成功绕开海外技术封锁，为中国半导体产业实现换道超车提供了核心路径。华为开放的技术框架，将带动国内芯片设计、制造、封测、设备全产业链协同发展，推动中国从半导体技术跟随者，转变为全球行业规则制定者。
3.2.3 应用生态：全行业覆盖，赋能全域算力升级
韬定律的技术体系具备极强的通用性，可全面覆盖各类终端与算力场景：在消费电子领域，持续提升手机、平板芯片性能、降低功耗，优化设备续航与使用体验；在AI与云计算领域，大幅降低大模型训练与推理成本，提升算力集群整体能效；在自动驾驶领域，缩短车载芯片响应延迟，提升智能驾驶的安全性与稳定性；在工业物联网领域，让成熟工艺芯片实现高性能输出，大幅降低智能设备成本，加速产业智能化普及。随着技术持续迭代，韬定律将构建起覆盖全行业的算力优化新生态，成为后摩尔时代的通用技术共识。
结语：超越取代，重塑半导体产业未来
摩尔定律用半个多世纪的时间，推动全球半导体产业完成了跨越式发展，缔造了现代电子信息产业的繁荣，但物理规律与经济成本的双重约束，注定了其必然落幕的结局。华为韬（τ）定律并非对摩尔定律的全盘否定，而是对半导体技术发展本质的回归与超越。
半导体技术的终极追求，从来不是无限缩小晶体管尺寸，而是让数据传输更快、资源利用效率更高、算力供给更普惠。从摩尔定律"比拼空间尺寸的内卷"，到韬定律"优化时间效率的创新"，从单一制程迭代到全栈系统革新，这套全新的技术方法论，为后摩尔时代提供了低成本、可落地、可持续、全覆盖的产业发展路径。
当下，全球半导体产业的竞争赛道已然彻底切换。未来十年，行业竞争的核心不再是"谁的制程更先进"，而是"谁的时间缩微效率更高、全栈优化能力更强"。以韬（τ）定律为核心的时间优化新周期正式开启，属于中国半导体产业的规则主导时代，已然到来。
