埃科光电2.5D成像系统,破解精密制造微缺陷检测难题

在高端精密制造领域,传统2D视觉仅能捕捉平面色彩与轮廓信息,无法识别微米级凹凸、浅划痕等形貌缺陷;纯3D检测成本高、运算量大,难以适配产线高速节拍。

面对金属高反光、薄膜透光、纹理干扰、膜下异物等行业共性痛点,埃科光电2.5D光度立体与相位偏折成像系统凭借自研算法与硬件深度融合,为3C、锂电、半导体等行业提供轻量化、高精度、高效率的全新质检方案。

核心技术优势

光度立体与相位偏折双重路线

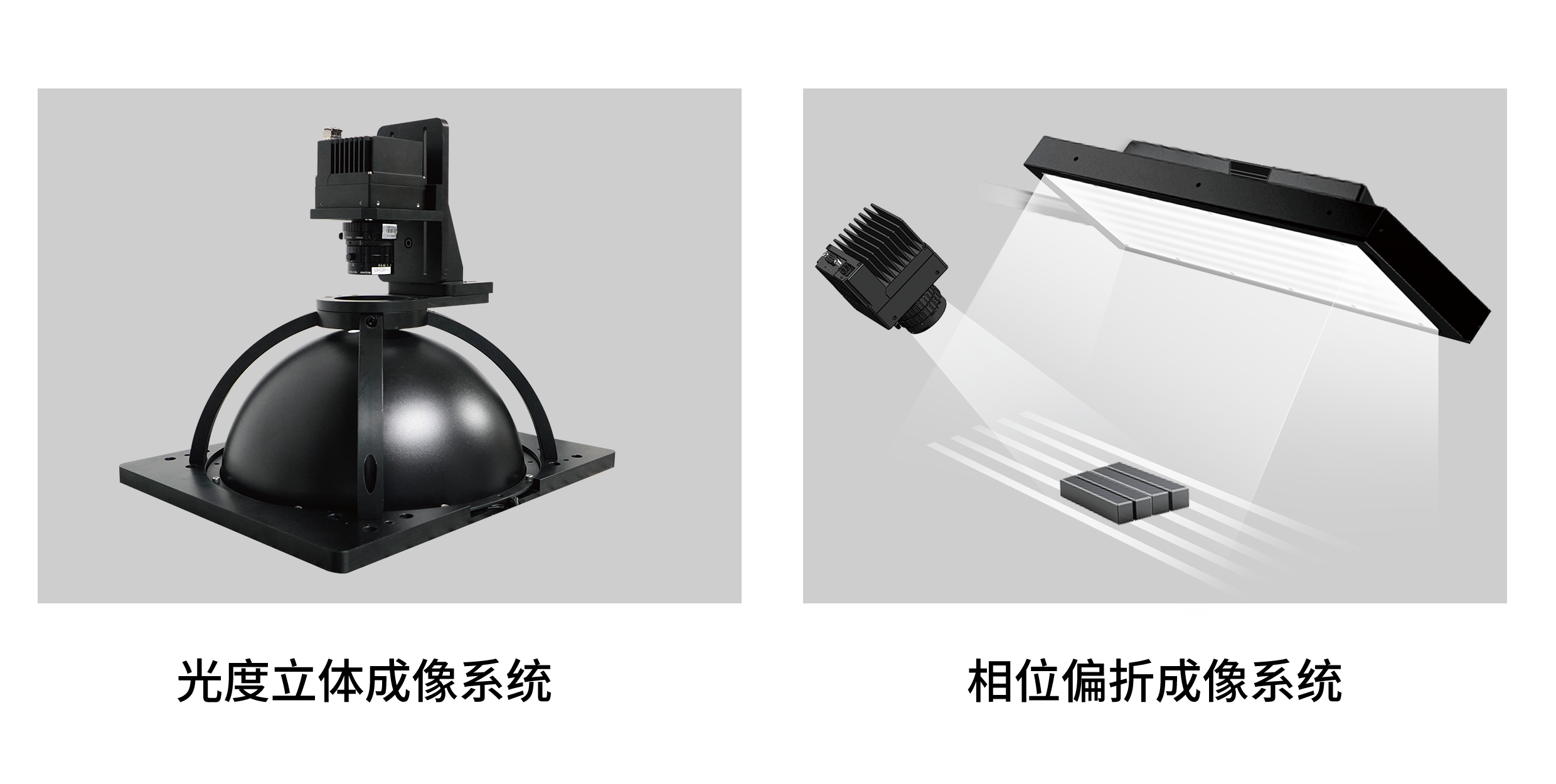

埃科2.5D成像系统分为光度立体与相位偏折两大技术路线,兼容穹顶光源、线光源、环形光源等多种照明方案,可灵活适配线阵、面阵相机,依托万兆网高速传输,轻松支撑产线连续高速检测。

光度立体成像系统通过控制多角度光源分时曝光,结合自研算法重建被测表面的三维形貌信息;相位偏折成像系统利用程控条纹投射与镜面反射原理,高灵敏度地解析表面起伏引起的相位变化。

独创并行方案,微秒级极速计算

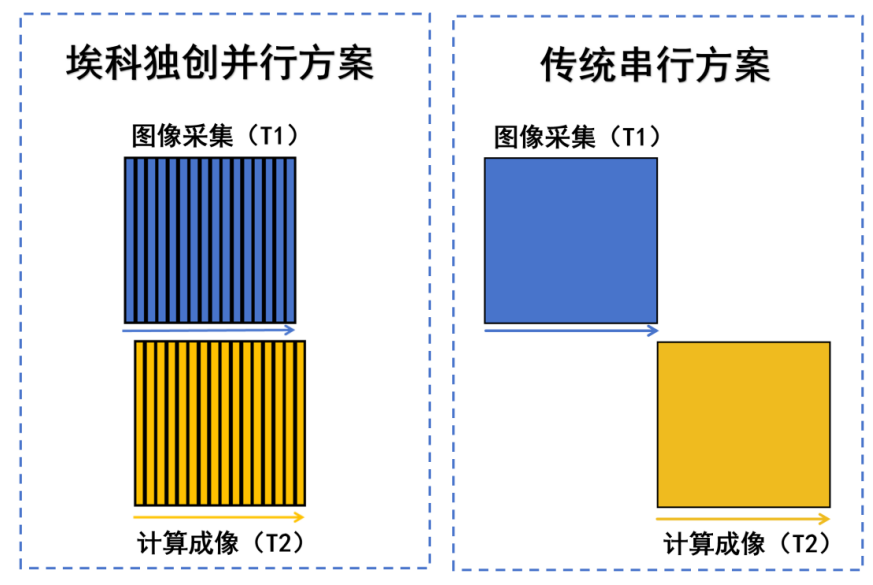

核心技术层面,系统打破传统"先采集后计算"的串行模式,采用图像采集与算法并行处理架构,实现微秒级图像处理延迟,大幅减轻上位机运算压力,匹配量产产线高节拍需求。

多维图像输出,灵活应对复杂场景

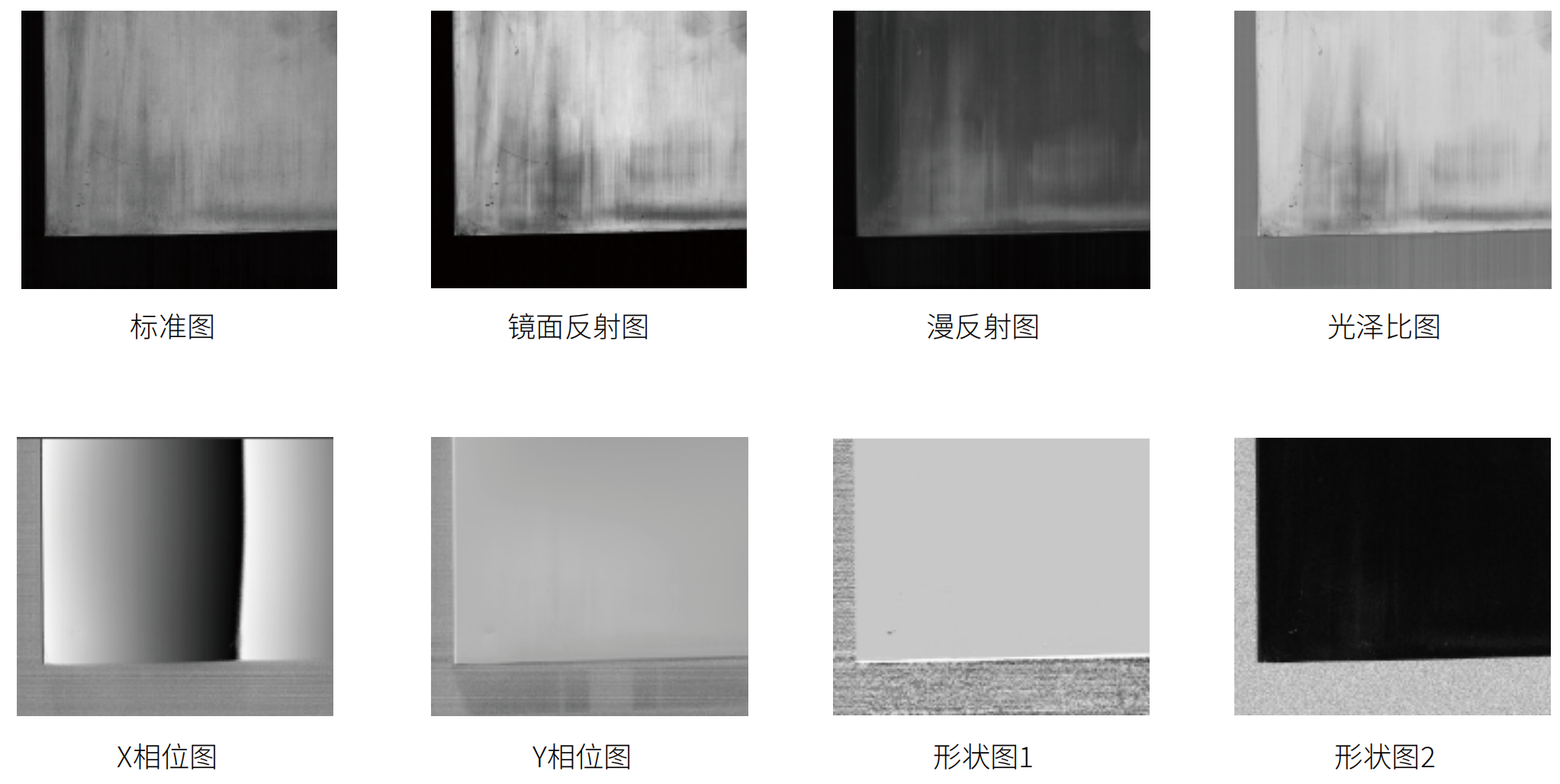

内置十余种自研成像算法,可实时输出纹理图、梯度图、形状图、光泽比图等多维度特征图像,针对不同缺陷类型精准凸显细节;搭载独家刀纹去除、缺陷增强算法,可有效滤除金属加工纹理干扰,精准区分背景纹路与真实凹坑、划痕,从根源降低误检、漏检率。

系统级灵活部署

整套系统硬件配置灵活,可根据视野、精度、速度需求自由选配镜头与光源,轻量化易部署,兼容各类新旧检测设备改造。

锂电池全流程品质检测,破解行业痛点

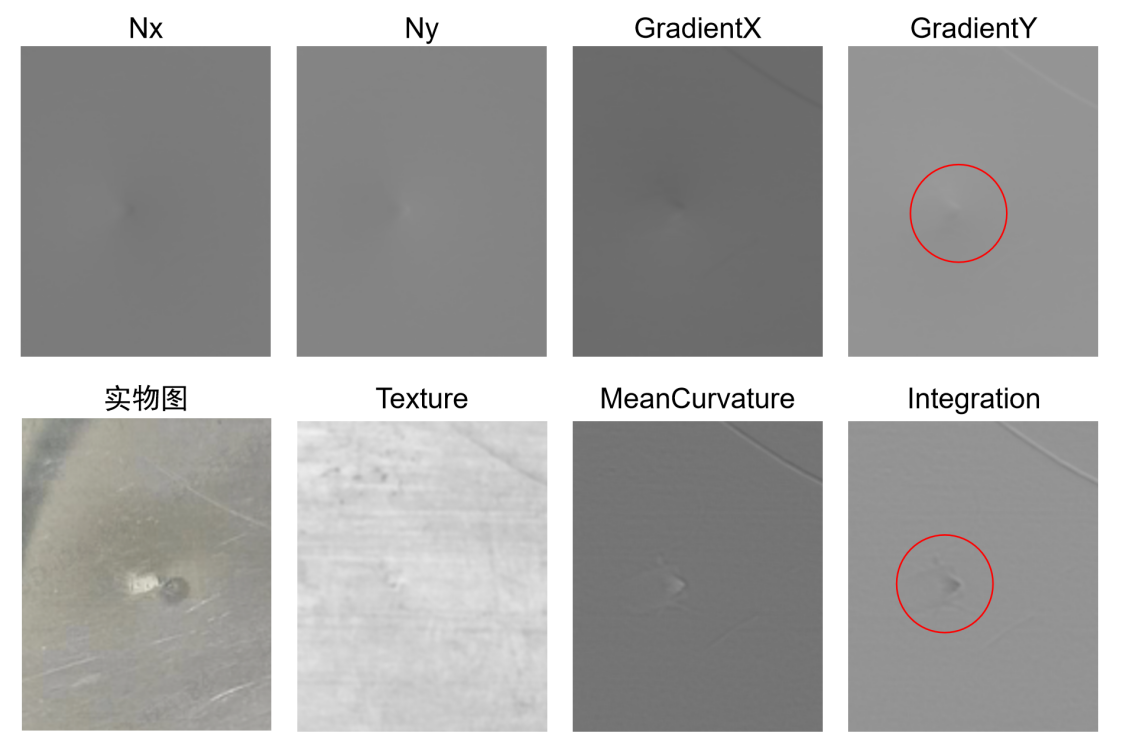

电芯外观与顶盖检测 : 精准检测方形铝壳电池表面的细微凹坑、划痕以及复杂顶盖表面的极柱划痕、防爆阀变形等异常,即使在高速产线上也能保障实时处理精度。

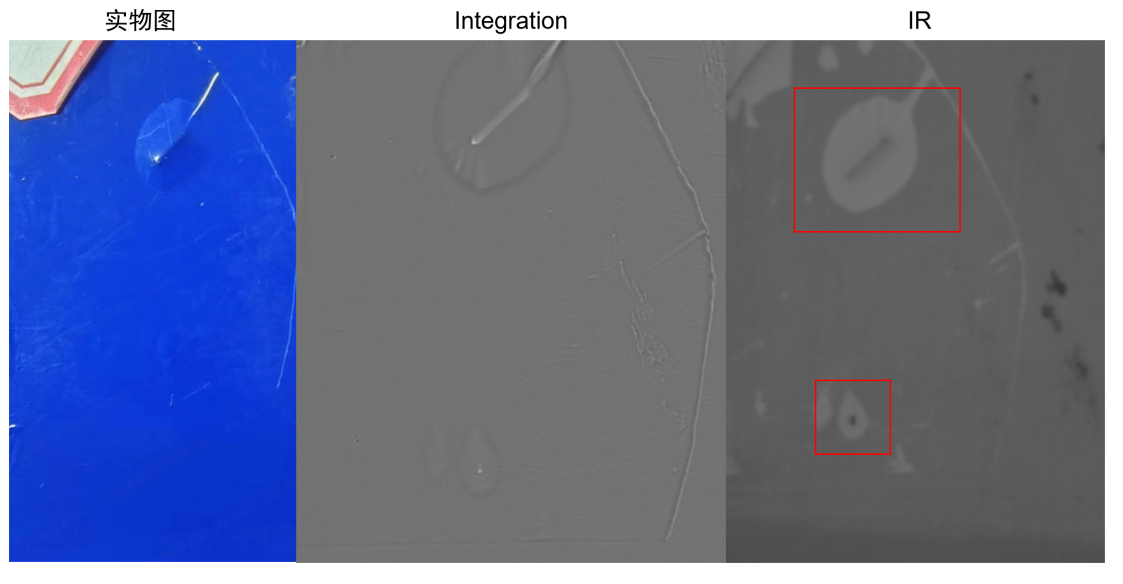

蓝膜及膜下异物检测: 除了检测蓝膜表面的破损、气泡与褶皱外,搭配近红外(IR)分区光源,系统更能直接穿透电池蓝膜,准确识别出人眼难以分辨的膜下异物。

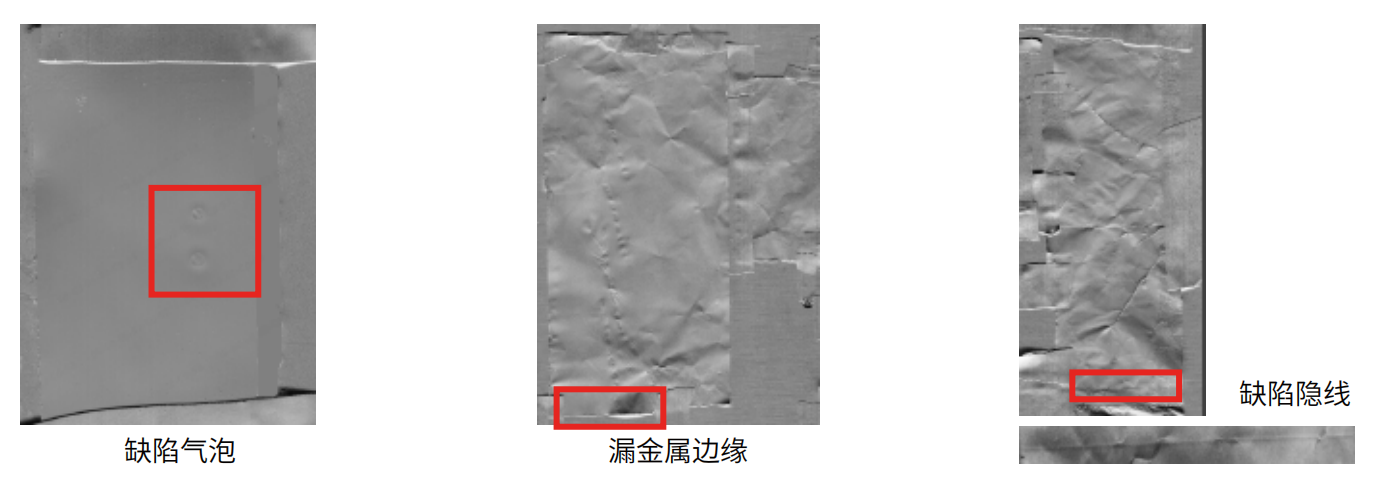

极片表面缺陷检测: 极片产线节拍快,缺陷类型多样。通过光度立体梯度和积分图可有效表征表面划痕、气泡等缺陷。

埃科光度立体与相位偏折成像系统,正在以其高速硬件计算技术和丰富的图像处理能力,为3C、锂电、半导体等高端制造领域的自动化检测带来全新视界。


关于埃科光电

作为高端国产工业成像领导者,埃科光电深耕工业机器视觉核心部件十余年,坚持自主研发与技术创新,构建起覆盖光、机、电、算、软的全栈技术体系,持续突破高端成像技术壁垒,产品线覆盖线扫描相机、大幅面阵相机、小幅面相机、图像采集卡及智能光学单元,产品广泛应用于新型显示、半导体、新能源、电子制造等国家战略产业,服务京东方、宁德时代、精测电子等行业头部客户,以过硬品质与专业服务赢得全球市场认可。
