Rust+ Tauri实现漂亮小巧的Mqtt客户端工具--AtomMQTT Client 实现详解

基于 Rust + Tauri 的桌面 MQTT 调试客户端

项目开源地址：https://gitcode.com/qq8864/atomMqtt

---

1. 概述

AtomMQTT Client 是一个跨平台桌面 MQTT 调试工具，使用 Tauri v1 框架构建。其核心架构为：

┌─────────────────────────────────────┐
│            Web 前端                   │
│  HTML + CSS (Tokyo Night) + JS      │
│  ───────── Tauri IPC ──────────▶     │
├─────────────────────────────────────┤
│          Rust 后端                    │
│  rumqttc MQTT 客户端                  │
│  Tokio 异步事件循环                   │
│  Tauri 命令处理层                     │
└─────────────────────────────────────┘

技术栈：

层次	技术	版本
桌面框架	Tauri	1.6
后端语言	Rust	2021 edition
MQTT 协议	rumqttc	0.24
异步运行时	Tokio	1.36 (full)
序列化	serde + serde_json	1.0
前端	原生 HTML/CSS/JS	---

---

项目开源地址：https://gitcode.com/qq8864/atomMqtt

2. Rust 后端实现

2.1 数据模型

MqttMessage --- 消息结构

#[derive(Debug, Clone, Serialize)]
pub struct MqttMessage {
    pub topic: String,          // 消息主题
    pub payload: String,        // UTF-8 载荷文本
    pub payload_hex: String,    // Hex 编码载荷（用于二进制数据查看）
    pub qos: u8,                // 服务质量 (0/1/2)
    pub retain: bool,           // 保留消息标志
    pub timestamp: String,      // 接收时间（毫秒精度）
    pub packet_id: Option<u16>, // MQTT 包 ID
}

每条接收到的消息会同时保存 UTF-8 文本 和 Hex 编码两种形式的载荷，前端可在 UI 中切换显示。

ConnectionStatus --- 连接状态

pub struct ConnectionStatus {
    pub connected: bool,
    pub host: String,
    pub port: u16,
    pub client_id: String,
    pub connected_at: Option<String>,
}

SubscriptionInfo --- 订阅信息

pub struct SubscriptionInfo {
    pub topic_filter: String,
    pub qos: u8,
}

2.2 全局状态管理

使用 Tauri 的 State 管理模式，通过 AppState 结构体管理所有运行时状态：

pub struct AppState {
    pub client: Mutex<Option<AsyncClient>>,       // MQTT 客户端句柄
    pub messages: Arc<Mutex<Vec<MqttMessage>>>,    // 消息缓冲区
    pub connected: Arc<AtomicBool>,                // 连接标志
    pub host: Mutex<String>,
    pub port: Mutex<u16>,
    pub client_id: Mutex<String>,
    pub connected_at: Arc<Mutex<Option<String>>>,
    pub subscriptions: Mutex<Vec<SubscriptionInfo>>,
}

设计要点：

• AsyncClient 用 Mutex<Option<...>> 包装，支持连接断开和重建
• messages 和 connected 使用 Arc 跨线程共享（前端轮询线程与 MQTT 事件循环线程）
• AtomicBool 用于 connected 标志------无锁读取，性能最优
• 消息缓冲区上限 10,000 条，避免内存泄漏

2.3 MQTT 连接与管理

连接流程使用 rumqttc 库的 AsyncClient API：

async fn connect(
    state: State<'_, AppState>,
    host: String, port: u16, client_id: String,
    username: Option<String>, password: Option<String>,
    clean_session: Option<bool>,
) -> Result<String, String>

步骤：

1. 断开旧连接：如果已有连接，先优雅断开
2. 创建 MQTT 选项：设置 Keep-Alive（30秒）、Clean Session、可选的用户名密码认证
3. 创建客户端 ：AsyncClient::new(options, 100) --- 100 为消息队列容量
4. 存储客户端句柄 ：保存到 AppState.client 供 publish/subscribe 使用
5. 启动事件循环 ：tokio::spawn 一个异步任务持续处理 MQTT 事件

事件循环处理

在后台线程中循环调用 eventloop.poll().await：

事件类型	处理逻辑
ConnAck	连接成功 → 设置 connected = true，记录连接时间
Publish	收到消息 → 生成 MqttMessage 并存入缓冲区
Disconnect	服务端断开 → 设置 connected = false，退出循环
PingResp	Keep-Alive 响应 → 忽略
错误	记录日志，等待 3 秒后重试（容忍瞬态网络错误）

2.4 Tauri 命令层

共注册 8 个 Tauri 命令 ，前端通过 window.__TAURI__.tauri.invoke() 调用：

命令	功能	参数	返回值
connect	连接 Broker	host, port, client_id, username?, password?, clean_session?	连接成功信息
disconnect	断开连接	无	()
publish	发布消息	topic, payload, qos, retain	()
subscribe	订阅主题	topic_filter, qos	()
unsubscribe	取消订阅	topic_filter	()
get_messages	获取消息列表	无	Vec<MqttMessage>
clear_messages	清空消息	无	()
get_connection_status	获取连接状态	无	ConnectionStatus
get_subscriptions	获取订阅列表	无	Vec<SubscriptionInfo>

每个命令的核心模式：

#[tauri::command]
async fn command_name(state: State<'_, AppState>, ...args) -> Result<..., String> {
    // 1. 从 state 获取客户端句柄（加锁）
    let client = state.client.lock()?.as_ref().ok_or("Not connected")?.clone();
    // 2. 执行操作
    client.do_something(...).await.map_err(|e| e.to_string())?;
    // 3. 更新状态
    Ok(...)
}

Result 的 Err(String) 会自动传递给前端 JavaScript 的 catch 块。

---

3. 前端实现

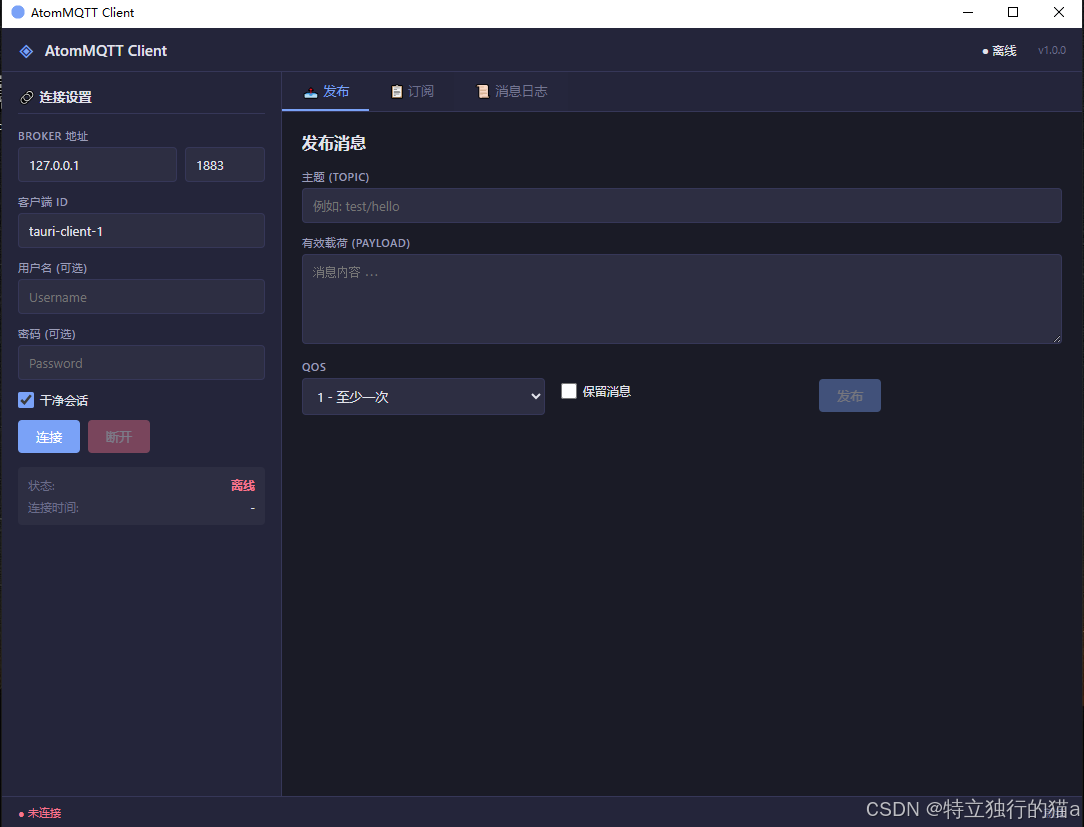

3.1 HTML 布局

采用经典的左-右两栏布局：

┌─ Title Bar ──────────────────────────────────┐
│ ◈ AtomMQTT Client        ● 在线    v1.0.0    │
├──────────┬────────────────────────────────────┤
│ Sidebar  │  Tabs: [发布] [订阅] [消息日志]    │
│          │                                    │
│ 连接设置  │  ── 发布 Tab ──                   │
│ Broker   │  主题: [__________]                │
│ 客户端ID │  载荷: [__________]                │
│ 用户名   │  QoS: [v]  保留: [x]  [发布]      │
│ 密码     │                                    │
│ [连接]   │  ── 订阅 Tab ──                   │
│ [断开]   │  过滤器: [___] QoS: [v] [订阅]    │
│          │  活跃订阅列表                       │
│ 状态: 在线│                                    │
│ 时间: ...│  ── 消息日志 Tab ──                │
│          │  [自动滚动] [Hex] [清空]           │
│          │  2026-05-28 12:34:56.789           │
│          │  test/topic                        │
│          │  hello world                       │
├──────────┴────────────────────────────────────┤
│ Status Bar: ● 已连接  就绪                    │
└───────────────────────────────────────────────┘

3.2 样式系统 (Tokyo Night 主题)

使用 CSS 自定义属性定义配色方案，灵感来自 Tokyo Night 主题：

:root {
    --bg-primary: #1a1b26;
    --bg-secondary: #24253a;
    --bg-tertiary: #2d2e42;
    --text-primary: #e2e3eb;
    --accent: #7aa2f7;
    --success: #9ece6a;
    --danger: #f7768e;
}

主题特性：

• 深色背景 + 高对比度文字，适合长时间调试使用
• 等宽字体栈（Cascadia Code → Fira Code → JetBrains Mono → Consolas）
• 平滑动画和圆角设计
• 响应式布局，最小宽度 680px

3.3 JavaScript 逻辑

通信机制

前端通过 window.__TAURI__.tauri.invoke() 与 Rust 后端通信：

const { invoke } = window.__TAURI__.tauri;

// 调用 Rust 命令
const result = await invoke('connect', {
    host: '127.0.0.1',
    port: 1883,
    clientId: 'my-client',
    // ...
});

状态轮询

采用 轮询模式（而非 WebSocket/SSE）获取运行状态和消息：

function startPolling() {
    pollTimer = setInterval(pollStatus, 1000);  // 每秒轮询
}

async function pollStatus() {
    // 1. 获取连接状态
    const status = await invoke('get_connection_status');
    setConnected(status.connected);

    // 2. 获取新消息
    const msgs = await invoke('get_messages');
    updateLog(msgs);
}

设计原因： Tauri v1 的 invoke 调用延迟极低（<1ms），轮询 1 秒间隔不会产生任何可感知的性能开销，且实现简单可靠。对于 MQTT 调试场景，消息延迟 1 秒以内完全可接受。

消息日志增量更新

let prevMsgCount = 0;

function updateLog(msgs) {
    if (msgs.length === prevMsgCount) return;  // 无新消息，跳过

    const startIdx = prevMsgCount;
    const newMsgs = msgs.slice(startIdx);       // 仅处理新增消息

    for (const msg of newMsgs) {
        const entry = document.createElement('div');
        // 构建 DOM 元素
        logContainer.appendChild(entry);
    }
    prevMsgCount = msgs.length;
}

快捷键支持

快捷键	功能
Ctrl+Enter	快速发布（publish 按钮）
Escape	取消当前输入框焦点
消息条双击	切换 Hex/UTF-8 视图

---

4. 构建与部署

4.1 构建流程

推荐使用项目自带的构建脚本：

$ build.bat

脚本执行步骤：

1. cargo build --release --- 编译 Rust 后端 + Tauri 打包前端静态资源
2. fix_pe.cmd --- 自动修复 PE 头（仅 rust-lld 链接器需要，见 4.4 节）
3. 复制 target/release/tauri-mqtt-client.exe → dist/AtomMQTT-Client.exe

Tauri 在编译过程中会自动：

1. 编译 Rust 后端 → tauri-mqtt-client.exe
2. 读取 tauri.conf.json 中的 distDir: "public" → 将 public/ 目录打包为静态资源
3. 嵌入 Windows 资源（图标、版本信息）
4. 输出最终的 target/release/tauri-mqtt-client.exe

4.2 Tauri 配置 (tauri.conf.json)

关键配置项：

{
  "build": {
    "distDir": "public",         // 前端静态文件目录
    "devPath": "public"          // 开发模式下也直接使用静态文件
  },
  "package": {
    "productName": "AtomMQTT Client",
    "version": "1.0.0"
  },
  "tauri": {
    "allowlist": {
      "shell": { "open": true }  // 允许打开外部链接
    },
    "windows": [{
      "title": "AtomMQTT Client",
      "width": 1080,
      "height": 800,
      "minWidth": 680,
      "minHeight": 500,
      "center": true
    }]
  }
}

4.3 Windows 子系统设置 --- 消除 DOS 窗口

默认 Rust 编译 Windows 程序时使用 控制台子系统（Subsystem=3） ，导致程序启动时会同时弹出一个 DOS 控制台窗口。对于桌面 GUI 应用，需要改为 GUI 子系统（Subsystem=2）。

在 main.rs 顶部添加：

#![windows_subsystem = "windows"]

这行代码告诉链接器：这是一个 Windows GUI 应用，无需分配控制台。Tauri 文档也推荐所有正式发布的桌面应用加上此属性。

4.4 PE 头损坏修复 --- 解决"此版本与 Windows 不兼容"

问题现象

在 Windows 上使用 rust-lld （LLVM LLD 链接器，Rust 工具链自带）替代 MSVC link.exe 链接时，生成的 .exe 文件的 DOS 头中的 e_lfanew 字段被写为 0 。该字段是 PE 文件格式的入口指针------它指向真正的 PE 签名（PE\0\0）在文件中的偏移量。一旦为零，Windows 加载器无法定位 PE 头，就会报告：

"此版本与正在运行的 Windows 版本不兼容"

PE 文件结构示意

┌─ DOS Header (64 bytes) ──────────────────┐
│  ...                                      │
│  e_lfanew = 0x78  ← 指向 PE 签名偏移      │
│  ...                                      │
├─ DOS Stub ────────────────────────────────┤
│  "This program cannot be run in DOS mode" │
├─ PE Signature ────────────────────────────┤
│  "PE\0\0"          ← Windows 从此处加载    │
├─ COFF / Optional Headers ─────────────────┤
│  ...                                      │
└───────────────────────────────────────────┘

根本原因

rust-lld 在生成 PE 文件时会写入错误的值到 e_lfanew 字段（偏移 0x3C 处，4 字节）。这在 rust-lld 的多个版本中均有出现，是 LLVM LLD 的一个已知问题。

解决方案：运行时修复

在 build.rs（Tauri 构建脚本）中添加一个 PE 头修复步骤 ：编译完成后扫描生成的 .exe 文件，找到 PE\0\0 签名在文件中的实际偏移量，然后将正确的值写回 e_lfanew 字段。

build.rs 中生成修复脚本的核心逻辑：

fn main() {
    println!("cargo:rerun-if-changed=build.rs");

    // 读取编译后的 exe 文件
    let exe_path = std::env::current_dir()
        .unwrap()
        .join("target\\release\\tauri-mqtt-client.exe");

    // 生成修复脚本 fix_pe.cmd
    let script = format!(
        "powershell -Command \"$b=[System.IO.File]::ReadAllBytes('{}'); ... \"",
        exe_path.display()
    );

    std::fs::write("fix_pe.cmd", script).unwrap();
}

修复脚本运行后，Windows 加载器能够正确读取 PE 头，应用正常启动。

构建修复前后对比

指标	修复前	修复后
启动是否弹 DOS 窗口	❌ 弹出控制台窗口	✅ 无窗口
是否可运行	❌ "版本不兼容" 错误	✅ 正常启动
构建工具	cargo build	build.bat
额外步骤	无	build.rs 生成 → fix_pe.cmd 执行

---

5. 文件结构

tools/tauri-mqtt-client/
├── Cargo.toml              # Rust 依赖配置
├── build.rs                # Tauri 构建脚本（含 PE 头修复代码生成）
├── build.bat               # 一键构建脚本（编译 → 修复 PE → 复制到 dist）
├── fix_pe.cmd              # PE 头修复脚本（由 build.rs 自动生成）
├── tauri.conf.json         # Tauri 应用配置
├── .cargo/
│   └── config.toml         # Rust 链接器配置（rust-lld）
├── icons/
│   ├── icon.ico            # Windows 程序图标
│   └── icon.png            # PNG 图标
├── public/                 # 前端静态文件（distDir）
│   ├── index.html          # 主页面
│   ├── styles.css          # 样式表（640 行）
│   └── script.js           # 前端逻辑（353 行）
├── src/
│   └── main.rs             # Rust 后端（323 行）
├── dist/                   # 构建产出
│   └── AtomMQTT-Client.exe # 可执行文件
└── install.bat             # Windows 安装脚本

---

6. 与同等工具的比较

特性	AtomMQTT Client	MQTTX (Electron)	mosquitto_sub (CLI)
二进制体积	~7 MB	~120 MB	~500 KB（但不含 GUI）
内存占用	~40 MB	~200 MB	---
启动速度	<500ms	~3s	瞬发
GUI 框架	Tauri (系统 WebView)	Electron (Chromium)	无
QoS 支持	0/1/2	0/1/2	0/1/2
Hex 视图	✅	✅	❌
主题	Tokyo Night 深色	可切换	无

AtomMQTT Client 的核心优势在于极低的资源占用 和快速的启动速度，利用了操作系统内置的 WebView2 Runtime，无需捆绑 Chromium。

---

7. 总结

AtomMQTT Client 是一个轻量、高效、美观的 MQTT 桌面调试工具：

• Rust 后端 通过 rumqttc 实现完整的 MQTT 3.1.1 协议支持
• Tauri 框架提供原生桌面体验，无需 Electron 的臃肿
• 原生前端（HTML/CSS/JS）零依赖，启动即用
• Tokyo Night 深色主题适合开发者长时间使用
• 双视图消息日志（UTF-8 / Hex）方便调试二进制协议

整个项目约 1,300 行代码（Rust 323 行 + JS 353 行 + CSS 640 行），体现了 Rust + Tauri 栈构建桌面应用的简洁与高效。
