OSPF 企业级多区域网络

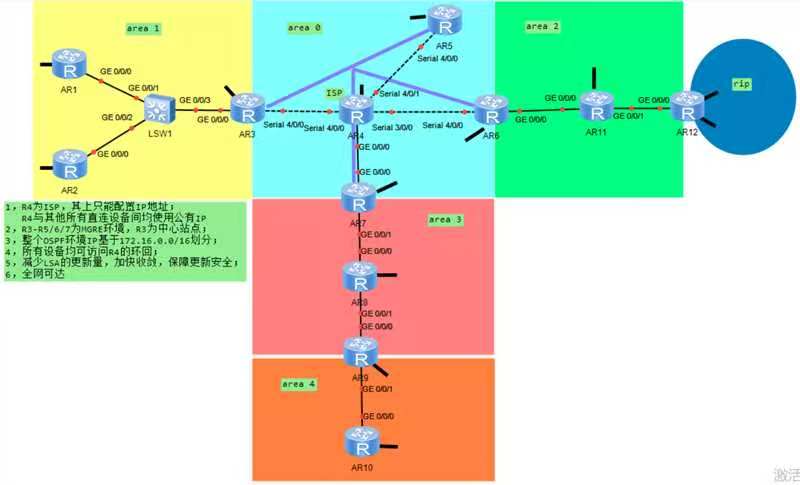

1. 核心需求

序号	要求
1	R4 为 ISP，仅配置 IP；直连设备用公有 IP
2	R3 为中心、R5/R6/R7 为分支，构建 MGRE 环境
3	全网基于 `172.16.0.0/16`划分子网；除 R12 外均单环回
4	所有设备可访问 R4 环回
5	减少 LSA、加快收敛、保障更新安全
6	全网可达

R4（ISP）

复制代码

sysname ISP
interface Serial4/0/0
 ip address 34.0.0.2 255.255.255.0
interface Serial4/0/1
 ip address 46.0.0.1 255.255.255.0
interface Serial3/0/0
 ip address 45.0.0.1 255.255.255.0
interface GigabitEthernet0/0/0
 ip address 47.0.0.1 255.255.255.0

R3（中心+区域1 ABR）

复制代码

sysname R3
interface GigabitEthernet0/0/0
 ip address 172.16.0.3 255.255.240.0
interface LoopBack0
 ip address 172.16.24.1 255.255.252.0
interface Serial4/0/0
 ip address 34.0.0.1 255.255.255.0
ip route-static 0.0.0.0 0.0.0.0 34.0.0.2

R5（分支）

复制代码

sysname R5
interface Serial4/0/0
 ip address 45.0.0.2 255.255.255.0
ip route-static 0.0.0.0 0.0.0.0 45.0.0.1

R6（分支+区域2 ABR）

复制代码

sysname R6
interface Serial4/0/0
 ip address 46.0.0.2 255.255.255.0
interface GigabitEthernet0/0/0
 ip address 172.16.32.1 255.255.248.0
interface LoopBack0
 ip address 172.16.48.1 255.255.252.0
ip route-static 0.0.0.0 0.0.0.0 46.0.0.1

R7（分支+区域3 ABR）

复制代码

sysname R7
interface GigabitEthernet0/0/0
 ip address 47.0.0.2 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 172.16.64.1 255.255.248.0
interface LoopBack0
 ip address 172.16.128.4 255.255.224.0
ip route-static 0.0.0.0 0.0.0.0 47.0.0.1

📌 MGRE 隧道与 NHRP 配置

中心 R3

复制代码

interface Tunnel0/0/0
 ip address 172.16.128.1 255.255.248.0
 tunnel-protocol gre p2mp
 source 34.0.0.1
 nhrp entry multicast dynamic
 nhrp network-id 100
 ospf network-type p2mp
 ospf dr-priority 1

分支 R5/R6/R7（以 R5 为例）

复制代码

interface Tunnel0/0/0
 ip address 172.16.128.2 255.255.248.0
 tunnel-protocol gre p2mp
 source 45.0.0.2
 nhrp network-id 100
 nhrp entry 172.16.128.1 34.0.0.1 register
 ospf network-type p2mp
 ospf dr-priority 0

📌 OSPF 多区域与优化配置

区域1（R1/R2/R3）

复制代码

# R1
ospf 1 router-id 1.1.1.1
 area 1
  network 172.16.0.0 0.0.15.255
  network 172.16.16.0 0.0.3.255
  stub no-summary
  authentication-mode md5 1 cipher 123

区域2（R6/R11/R12）

复制代码

# R6
ospf 1 router-id 6.6.6.6
 area 2
  network 172.16.32.0 0.0.7.255
  network 172.16.48.0 0.0.3.255
  abr-summary 172.16.64.0 255.255.224.0
  nssa no-summary

区域3（R7/R8/R9）

复制代码

# R7
ospf 1 router-id 7.7.7.7
 area 3
  network 172.16.64.0 0.0.7.255
  network 172.16.80.0 0.0.3.255
  abr-summary 172.16.96.0 255.255.224.0

区域4（R9/R10，独立 OSPF 进程）

复制代码

# R9
ospf 2 router-id 9.9.9.9
 area 4
  network 172.16.96.0 0.0.15.255
 default-route-advertise always

📌 RIP 与 OSPF 双向重分发（R12）

复制代码

# R12
rip 1
 version 2
 undo summary
 network 172.16.0.0
ospf 1 router-id 12.12.12.12
 area 2
  network 172.16.40.0 0.0.7.255
  asbr-summary 172.16.128.0 255.255.224.0
  nssa no-summary
 import-route rip 1
rip 1
 import-route ospf 1

📌 全网访问 ISP 环回（NAT + 默认路由）

R3/R5/R6/R7（以 R3 为例）

复制代码

acl 2000
 rule permit source 172.16.0.0 0.0.15.255
 rule permit source 172.16.16.0 0.0.15.255
interface GigabitEthernet0/0/0
 nat outbound 2000
ospf 1
 default-route-advertise always
ip route-static 172.16.32.0 19 NULL 0

三、核心逻辑详解（避坑指南）

1. 为什么 MGRE 要改 OSPF 网络类型为 P2MP？

默认 GRE 隧道是 P2P 类型，无法选举 DR/BDR，分支间无法互通；
改为 p2mp后，中心（R3）作为 DR，分支仅与中心建邻接，减少 LSA 泛洪。

2. 特殊区域怎么选？

区域	类型	作用
区域1	Stub No-Summary	禁止外部 LSA，仅保留默认路由
区域2	NSSA No-Summary	允许 RIP 重分发，不产生类型5 LSA
区域4	普通区域	性能弱，通过默认路由访问其他区域

3. 路由汇总与空接口防环

ABR/ASBR 做汇总后，必须配置 ip route-static 汇总网段 NULL 0，防止路由环路；
示例：abr-summary 172.16.32.0 255.255.224.0→ 对应空接口路由。

4. NAT 配置注意事项

ACL 需匹配所有私有网段，否则部分设备无法访问公网；
NAT 必须配置在连接 ISP 的公网接口上。

四、验证命令

复制代码

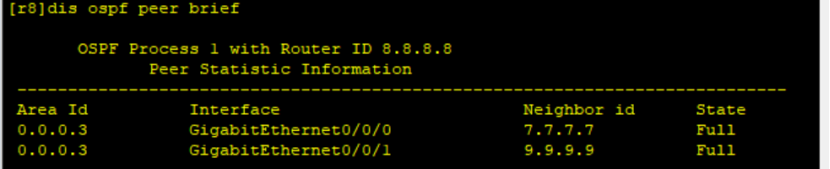

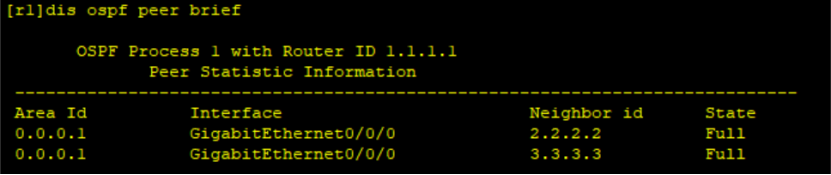

# 查看 OSPF 邻居
display ospf peer brief
# 查看 MGRE 隧道状态
display nhrp peer all

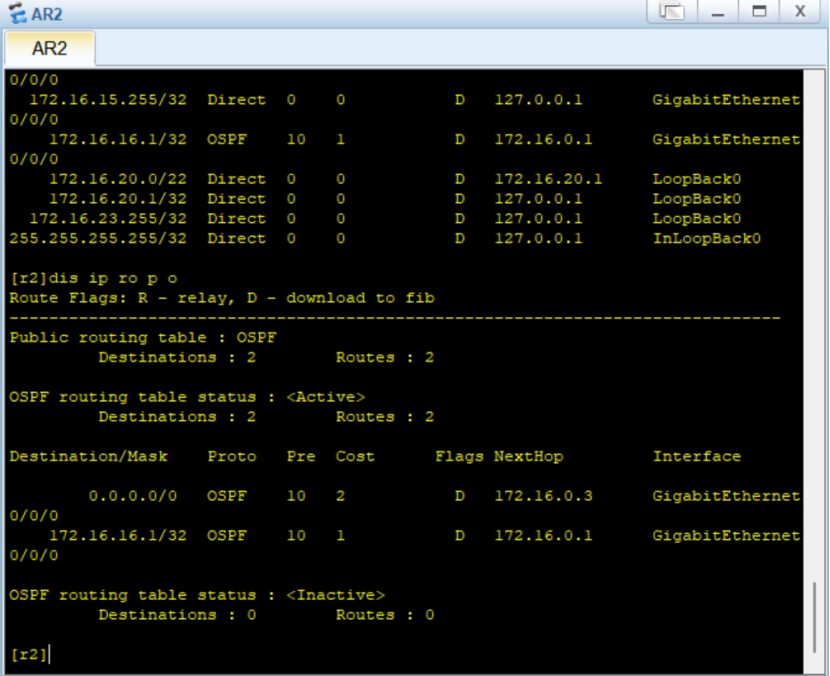

# 查看路由表
display ip routing-table

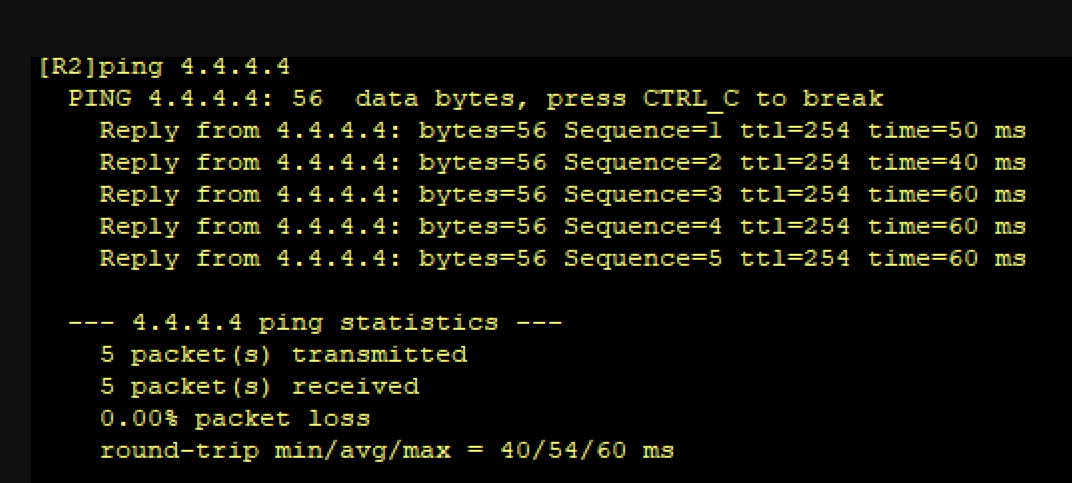

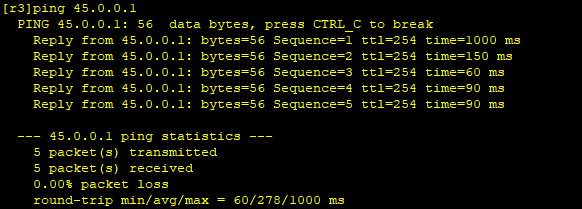

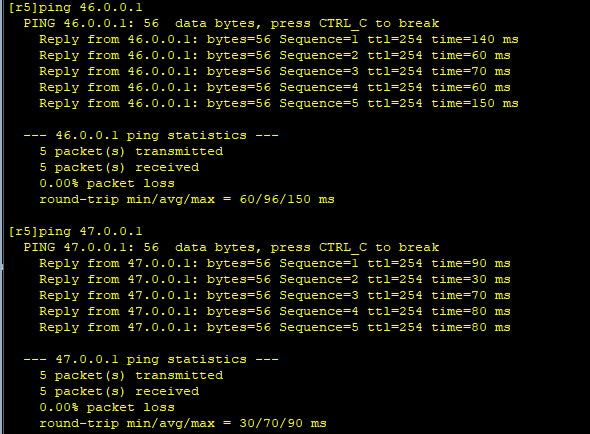

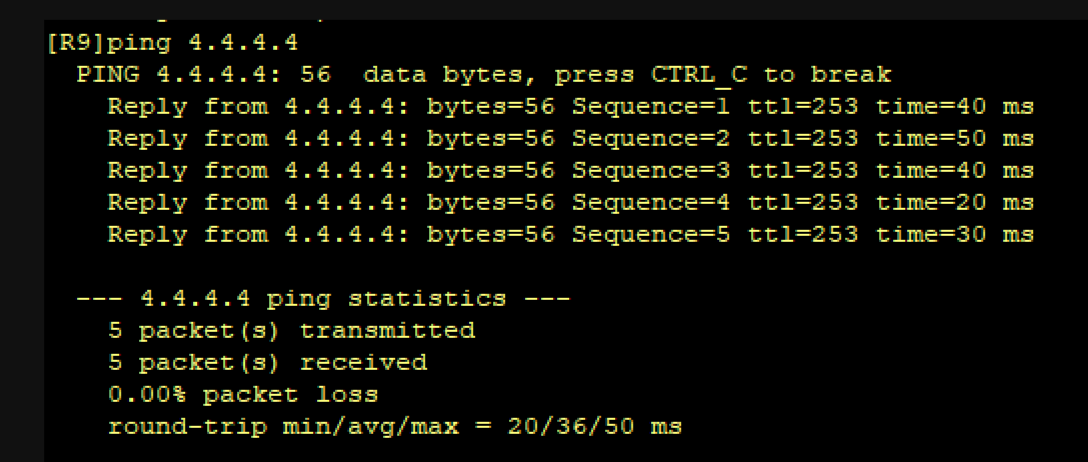

# 测试公网连通性
ping 47.0.0.1  # 访问 ISP 环回

五、常见问题排查

MGRE 隧道不通：检查 NHRP Network-ID 是否一致、分支是否向中心注册；
OSPF 邻居起不来：检查区域 ID、认证密码、网络类型是否匹配；
私网无法访问公网：检查 NAT ACL 规则、默认路由是否下发。
