FreeRTOS学习(6)——任务创建

文章目录

准备工作：引入串口打印工具
- 参考实现代码
- 带串口调试功能的FreeRTOS标准工程
任务创建的两种方式
重要的规律：FreeRTOS官方函数名命名规则
补充：FreeRTOS官方变量名命名风格
xTaskCreate动态创建任务
vTaskStartScheduler调度器开启函数
任务的线程安全问题
静态创建任务xTaskCreateStatic（了解）
总结

准备工作：引入串口打印工具

在正式讲解 FreeRTOS 任务的两种创建方式之前，我们先引入一套串口打印工具。

原因其实很简单：

FreeRTOS 是一个多任务系统，一旦任务数量多了，代码就不再是"从上往下顺序执行"的形式了。

此时如果还只靠 LED 闪烁来判断程序是否正常运行，不但信息量太少，而且调试效率极低。

因此，在后续的学习中，我们需要一种方式，能够：

实时输出任务的执行信息
观察不同任务是否被成功创建
判断任务是否在运行、是否发生切换
直观看到不同创建方式下的执行差异

最合适、也最常用的手段，就是------串口打印调试信息。

为此，这里我们提前封装了一套基于 USART1 的简易打印工具，提供类似 printf 的输出能力。

在后续的任务创建实验中，我们将大量使用该工具，在关键位置打印日志信息，用"看得见的输出"，来验证 FreeRTOS 行为是否符合预期。

从这一刻开始：

串口输出 = 我们观察 FreeRTOS 内部行为的"眼睛"

参考实现代码

找到我们之前创建的FreeRTOS开发标准模板，在工程根目录下创建一个"Utils"文件夹，并添加到Keil5工程中。

然后在"Utils"目录下新增一个"DebugUSART1"模块。

具体需要创建两个文件，它们的内容如下：

DebugUSART1.h头文件：

c 复制代码

#ifndef __DEBUG_USART1_H__
#define __DEBUG_USART1_H__

#include "stm32f10x.h"
// 以下两个头文件中的某些函数声明，在实现printf1函数时需要用到
#include <stdio.h>
#include <stdarg.h>

/**
 * @brief  初始化调试串口 USART1
 * @note   用于调试输出，不作为通信接口使用
 */
void DebugUSART1_Init(void);

/**
 * @brief  调试打印函数（串口版 printf）
 */
void printf1(const char *format, ...);

#endif

DebugUSART1.c实现源文件：

c 复制代码

/* DebugUSART1.c
 *
 * 模块定位：
 * ------------------------------------------------------------
 * 本文件实现一个基于 USART1 的调试输出工具，
 * 用于在 FreeRTOS 实验中观察任务的创建、运行与调度行为。
 *
 * 设计原则：
 *  1) 对外仅暴露 printf1 接口
 *  2) 底层串口发送细节完全封装
 *  3) 采用阻塞式发送，逻辑直观，便于教学理解
 */

#include "DebugUSART1.h"

/* ================= 内部函数（不对外暴露） ================= */

/**
 * @brief  USART1 发送单字节（阻塞式）
 * @note   仅供本文件内部使用
 */
static void DebugUSART1_SendByte(uint8_t Byte) {
    USART_SendData(USART1, Byte);

    /* 等待发送数据寄存器为空 */
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}

/* ================= 对外接口实现 ================= */

/**
 * @brief  初始化 USART1，用于调试输出
 */
void DebugUSART1_Init(void) {
    /* 1. 开启 USART1 和 GPIOA 外设时钟 */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    /* 2. 初始化 GPIO 引脚 */
    GPIO_InitTypeDef GPIO_InitStructure;

    /* PA9 -> USART1_TX：复用推挽输出 */
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* PA10 -> USART1_RX：上拉输入 */
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* 3. USART 参数配置：115200, 8N1 */
    USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 115200;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_Init(USART1, &USART_InitStructure);

    /* 4. 使能 USART1 */
    USART_Cmd(USART1, ENABLE);
}

/**
 * @brief  调试打印函数（串口版 printf）
 * @param  format: 格式化字符串，和printf函数的第一个参数完全一致
 * @note
 *         1. 用法与 printf 类似
 *         2. 实际输出通过 USART1 完成
 *         3. 用于 FreeRTOS 任务调试与运行观测
 */
void printf1(const char *format, ...) {
    // 初始情况下，单次发送字符串最大长度为99
    // 后续可以根据实际情况，增加buffer的容量
    char buffer[100];

    /*
        参照C语言库函数中printf函数的实现
        把 printf1("xxx", 参数...) 里的可变参数
        安全地取出来，并按格式拼成一段字符串。

        具体的实现，大家可以不了解。
    */
    va_list list;
    va_start(list, format);
    vsprintf(buffer, format, list);
    va_end(list);

    /* 逐字节输出数据到串口，并简单处理Windows端的\n换行 */
    for (uint16_t i = 0; buffer[i] != '\0'; i++) {
        if (buffer[i] == '\n') {
            DebugUSART1_SendByte('\r');
        }
        DebugUSART1_SendByte((uint8_t)buffer[i]);
    }
}

给出一个测试用的"main.c"文件的代码：

c 复制代码

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"      // FreeRTOS 核心头文件
#include "task.h"          // FreeRTOS 任务相关 API

#include "DebugUSART1.h"   // 调试串口模块（printf1）

// -------------------- 任务1 --------------------
void vTask1(void *arg) {
    while (1) {
        printf1("task1 \n");
        vTaskDelay(2000);      // 延时 2000 ms
    }
}

// -------------------- 任务2 --------------------
void vTask2(void *arg) {
    while (1) {
        printf1("task2 \n");
        vTaskDelay(2000);      // 延时 2000 ms
    }
}

int main(void) {
    // 1. 初始化调试串口
    DebugUSART1_Init();
    printf1("system start \n");

    // 2. 创建任务1
    xTaskCreate(vTask1,
                "Task1",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    // 3. 创建任务2（与任务1优先级相同）
    xTaskCreate(vTask2,
                "Task2",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    printf1("tasks created \n");

    // 4. 启动 FreeRTOS 调度器
    vTaskStartScheduler();

    // 理论上不会运行到这里
    while (1) {
    }
}

使用 printf1 与串口调试的注意事项：

在 printf1 的实现中，我们对字符串中的 "\n" 进行了额外处理，在实际发送到串口时，会自动转换为 "\r\n"。
1. 这是因为，之前C语言标准库的printf函数也会自动根据平台处理换行符。
2. 当前我们在Windows环境下使用此调试工具，所以换行符是"\r\n"。
3. 如果不进行这样的处理，每次发送换行都需要明确使用"\r\n"。
使用串口助手给STM32发数据时，如果发送换行符：
1. 建议使用串口工具，本身自带的发送换行符的功能。
2. 不建议在发送框中手动输入 "\r\n" 或类似字符序列。
3. 因为你不知道这个串口工具内部究竟如何处理换行符，如果它不按照你的预期发送字符，就会出问题。
如果多测试几次，尤其是将发送数据加长，很容易看到数据发送非常混乱。关于这一点，后续会进行解释。

带串口调试功能的FreeRTOS标准工程

删除main.c中的一些内容，得到以下内容：

c 复制代码

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"      // FreeRTOS 核心头文件
#include "task.h"          // FreeRTOS 任务相关 API

#include "DebugUSART1.h"   // 调试串口模块（printf1）

// -------------------- 任务1 --------------------
void vTask1(void *arg) {
    while (1) {
        vTaskDelay(1);
    }
}

// -------------------- 任务2 --------------------
void vTask2(void *arg) {
    while (1) {
        vTaskDelay(1);
    }
}

int main(void) {
    // 1. 初始化调试串口
    DebugUSART1_Init();
    printf1("system start \n");

    // 2. 创建任务1
    xTaskCreate(vTask1,
                "Task1",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    // 3. 创建任务2（与任务1优先级相同）
    xTaskCreate(vTask2,
                "Task2",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    printf1("tasks created \n");

    // 4. 启动 FreeRTOS 调度器
    vTaskStartScheduler();

    // 理论上不会运行到这里
    while (1) {
    }
}

如此，我们就得到了一个带有串口调试模块的FreeRTOS模板工程。

在"王道嵌入式软件环境"下也提供了这样的模板工程。

任务创建的两种方式

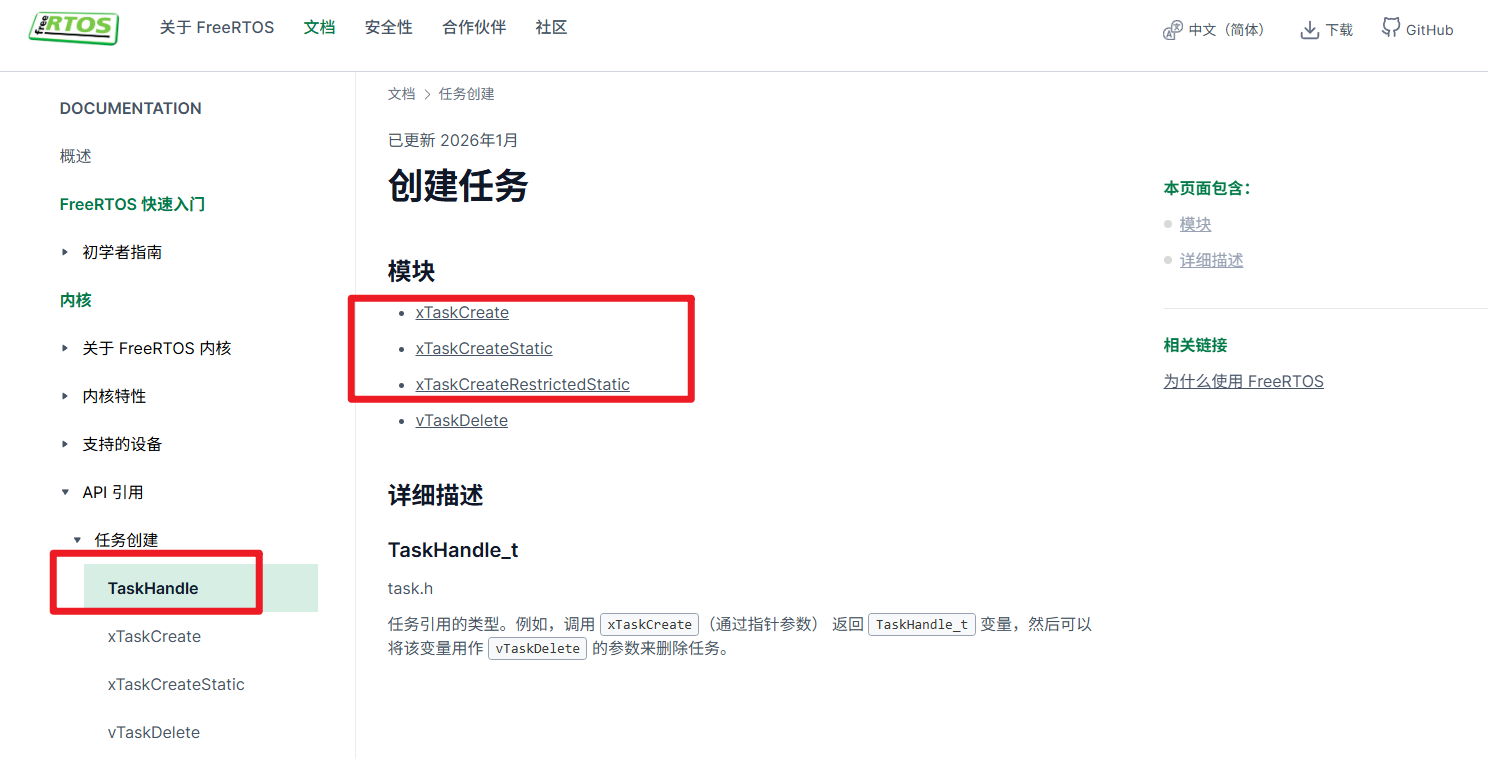

FreeRTOS的官网文档中，对于创建任务 - FreeRTOS™，一共有三种方式：

其中第三种方式，xTaskCreateRestrictedStatic函数：

在第二种方式，静态创建任务的基础上，还允许为任务额外限制可访问的内存区域。

但这种方式，只有在支持内存保护单元（MPU）的MCU上才可以使用。

STM32F1系列、Cortex-M3架构的单片机都不支持MPU功能，所以这种创建方式我们无法使用。

该种创建任务的方式，主要面向安全隔离、工业安全、功能安全认证等场景。

在绝大多数一般的嵌入式场景中，都不需要这么严密的安全保障，所以很少会用到。

下面我们主要讲解两种创建任务的方式：动态创建和静态创建任务。

动态创建任务，xTaskCreate，最常用的任务创建方式，由 FreeRTOS 动态分配任务控制块和任务栈内存。
1. 动态创建任务，使用简单，不需要操作任务内存分配的问题。
2. 任务的空间分配在FreeRTOS内核堆上，依赖FreeRTOS内核堆
3. 绝大多数场景都使用该函数创建任务，我们后续课程内容也主要使用动态创建任务。
静态创建任务，xTaskCreateStatic，由用户提供任务控制块和任务栈内存，FreeRTOS 只负责调度，任务的内存空间由用户提供。
1. 静态创建任务，使用更加繁琐，但内存空间更可控（毕竟任务的内存来源与管理都依赖程序员）。
2. 适合对内存确定性要求非常高的系统
3. 比较少用，偶尔用到。

这两种创建任务的方式，其核心的差异就在于：

任务的内存区域由谁提供。

具体来说：

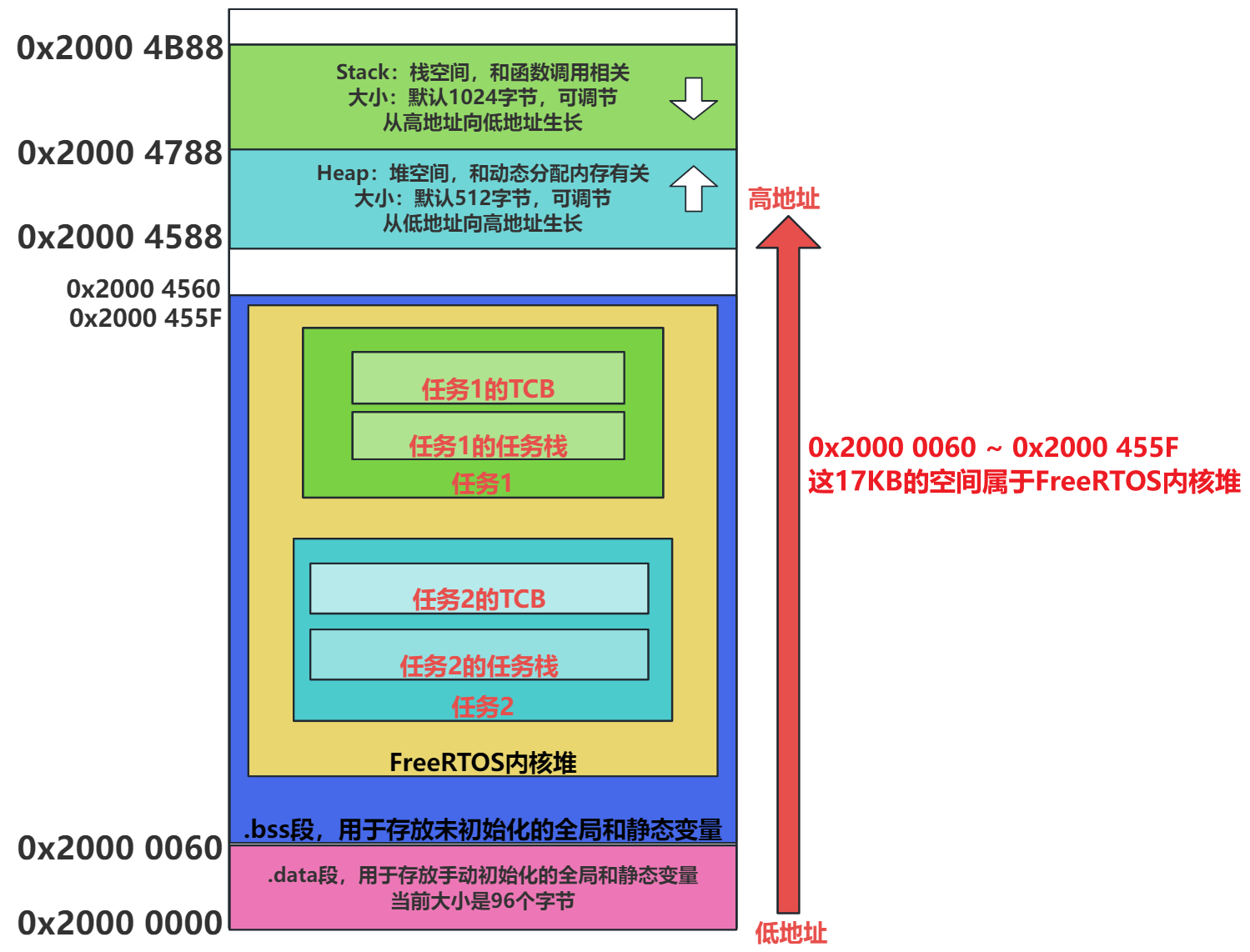

动态创建任务，任务的内存区域交由FreeRTOS在FreeRTOS内核堆上动态创建，程序员不需要操心任务内存区域的创建问题。
静态创建任务，任务的内存区域交由程序员手动进行创建/分配/回收，也就是由程序员手动来管理每一个任务的内存区域。

搞明白了这两种方式的差异，那么它们的使用场景也就明朗了：

大多数人都是懒鬼，况且任务的内存区域只要不出现溢出，放在哪里通常都没什么关系。所以动态创建任务是最常见的选择！
如果你特别在意整个系统的内存使用确定性：
1. 必须明确，每一个任务在哪里分配内存，具体用多少，什么时候回收等问题
2. 此时，就必须手动来管理每一个任务的内存区域
3. 此时，就必须使用静态创建任务的方式。

总得来说，如果满足以下条件，更推荐使用静态创建任务：

项目周期比较长，稳定性特别重要，优先考虑静态创建任务。如果是一个小项目，本身不过分在意稳定性，不太需要静态创建任务。
系统中的任务都已经提前设计好了，不会临时改变任务。在这样确定的系统中，可以使用静态创建任务。
系统中的任务不太复杂，只有少数几个任务，在方便手动管理的情况下，考虑使用静态创建任务。

当然，最后还有一个思考题：

静态创建任务需要程序员手动创建任务的内存区域，那这个任务内存区域在哪里创建呢？

FreeRTOS内核堆是动态创建方式使用的内存区域，静态创建不能使用。

C语言库堆是malloc等函数使用的区域，但我们不建议在STM32开发中使用这些函数，所以C库堆也不行。

主栈区域实际上也是不可用的，这一点我们下面会专门讲解。

那用哪里的内存区域充当任务内存区域呢？

很简单，自己创建一个静态内存区域.bss，然后把任务内存分配到自己创建的静态内存区域.bss即可。

关于静态创建任务，下面我们再详谈。

重要的规律：FreeRTOS官方函数名命名规则

xTaskCreate和xTaskCreateStatic，是我们正式讲解FreeRTOS函数的前两个函数。

大家第一眼看到这两个函数名，想到的是什么？

我的第一印象中，在还没有想这两个函数有啥用之前，就想到了一个问题：

"TaskCreate"以及"Static"都是"见名知意"，描述函数的功能作用。

那么"x"这个前缀是什么意思呢？

如果这个前缀是完全无意义的，那么开发者这么干就有点太carzy了。

事实上，几乎所有的FreeRTOS函数，乃至于变量名，都有这样的小写字母前缀。而不同的前缀，用以代表不同的返回值类型。

下面列举一些常见的FreeRTOS函数名前缀，及其代表的函数。

最简单的前缀形式：v

在 FreeRTOS 的命名规范体系中：

以 v 作为前缀的函数，通常表示该函数没有返回值；
而只要不是以 v 为前缀的函数，就通常表示该函数是有返回值的。

下面我们围绕这个规则，解释两个核心问题。

第一，什么样的函数会被设计成没有返回值呢？

这个问题，其实并不只是 FreeRTOS 的问题，而是一个非常典型、非常通用的工程设计问题：

在实际工程中，什么时候该设计一个 void 返回值的函数？

答案其实并不复杂，一句话就可以讲清楚：

如果一个函数的结果已经通过系统状态或副作用体现出来，

而且调用者不需要去处理结果，处理也没有意义，那么这个函数就可以被设计成void返回值类型。

换个角度理解，只要你看到一个函数的返回值类型是 void，就是告诉你：

要么这个函数压根不可能失败，只可能成功；
要么函数即使失败了，你也很容易从现象上看出来，不需要再通过返回值判断；
要么函数就算失败了，你也没什么补救手段，给你返回值也没有实际意义。

所以作为程序员，看到void函数，其实应该高兴，这意味着这个函数不需要处理返回值。

第二，举一个典型的返回值是void，以"v"作为前缀开头的函数。

其实这样的函数我们已经见过了，也用过了，那就是延时函数：

c 复制代码

void vTaskDelay( const TickType_t xTicksToDelay );

这是 FreeRTOS 中最典型的一个 v 前缀函数。

关于此函数的原理，我们后面再谈，这里我们只聊它的void返回值类型。

此函数之所以设计成没有返回值，是因为：

这个函数几乎不存在失败的可能性，在正常系统运行条件下基本只会成功；
就算没有真正延时成功，你也会立刻感知到------任务没有阻塞、代码继续往下跑，现象非常明显；
即便给它设计一个返回值，调用者也很难据此做出有意义的补救行为，给返回值也没意义。

最常见前缀名形式：x

在所有"有返回值"的 API 前缀里，出现频率最高的是 x。

在 FreeRTOS 的命名体系中，如果某个 API 的函数名前缀是 x，可以把它理解为类似数学中的"未知量 x"。

它代表的含义是：

函数一定具有返回值！
函数的返回值代表函数执行完成后的结果，也就是说：该函数通过返回值告诉程序员，函数执行完成后的结果。
但不同函数的执行结果不同，类型不同，代表的含义也大不相同：
1. 有些函数，其返回值代表执行成功或失败。
2. 有些函数，其返回值会返回操作完成后的对象。
3. 有些函数，其返回值是当前的系统时间。
4. ...
于是，就用"x"这种数学意义上的未知量，来代表这一大类函数的返回值。
当然：既然函数的返回值是结果，且是有含义、有价值的结果，那我们就最好接收并处理它。

需要注意的是：

这里的 x 并不等于某一种固定的数据类型。

它强调的是"有结果"，而不是"返回某种特定类型"。

总之，看到 x 前缀的 FreeRTOS 内核函数，就要形成一种条件反射：

这个函数执行后会给出一个结果。这个结果具有语义意义，通常应当接收，并根据其含义进行处理。

下面举一个例子。

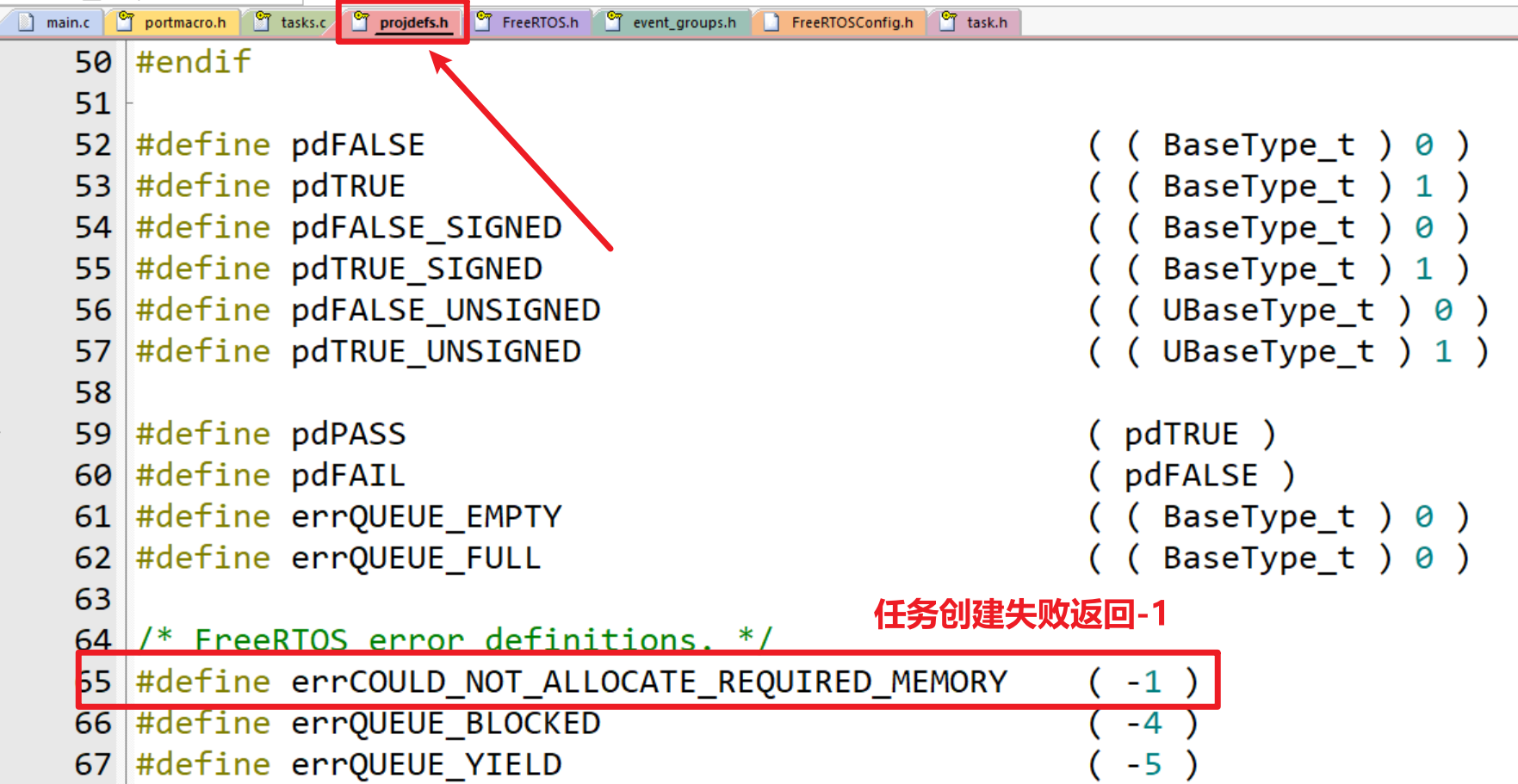

x 前缀表示：函数会返回一个结果作为返回值，并且这个结果用于指示函数执行成功与否。

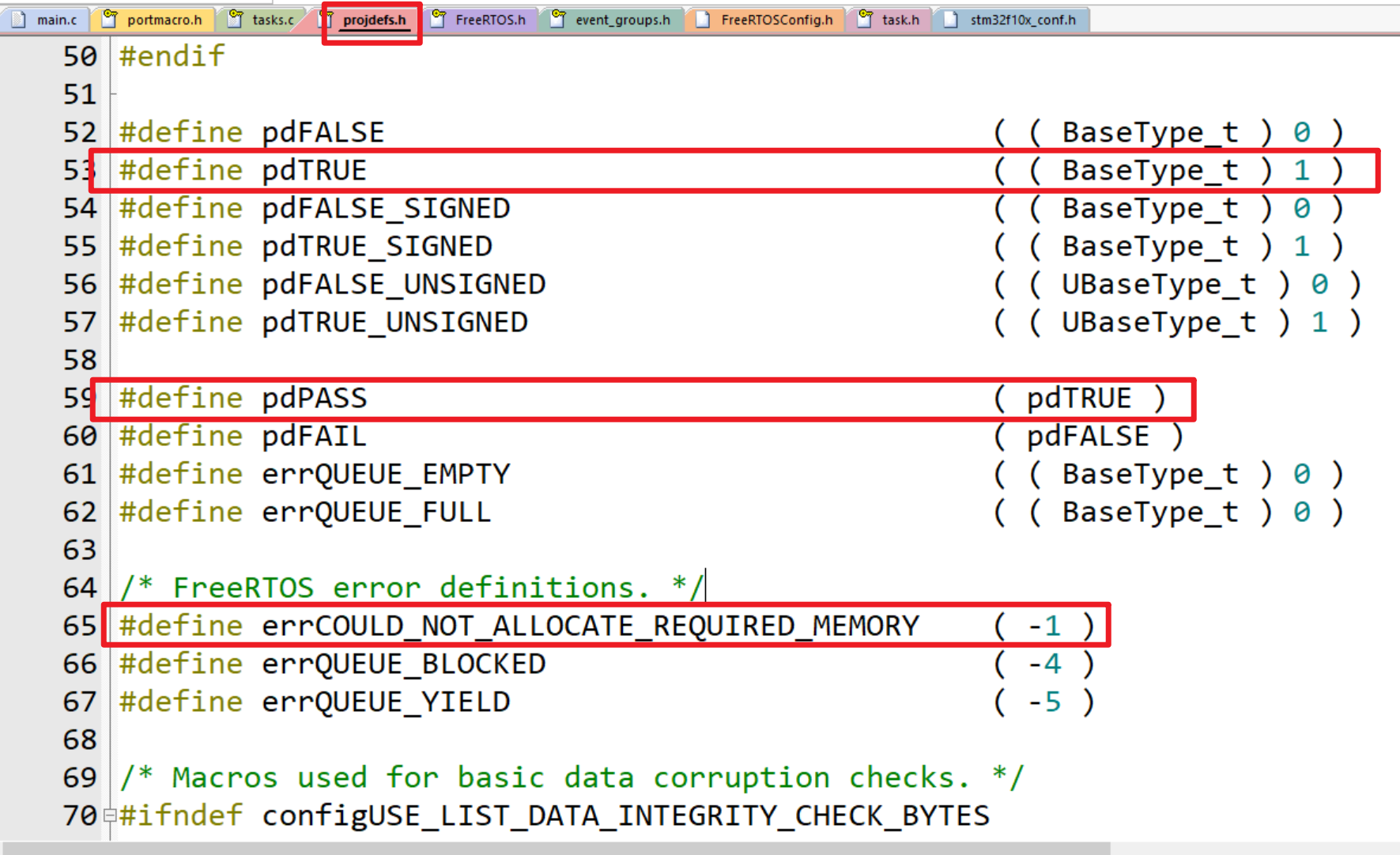

在这种情况下，函数的返回值类型通常为 BaseType_t 类型。

这个BaseType_t类型的返回值，通常用于表示函数执行是否成功。

这和C语言标准库函数中的malloc，用返回值来表示分配内存是否成功，其设计思路是一样的。

BaseType_t类型以"_t"结尾，很明显，这是一个类型别名。

在FreeRTOS的设计中，BaseType_t 是与CPU架构匹配的基础整数类型。

在Cortex-M3架构CPU移植使用的FreeRTOS当中，BaseType_t其实就是有符号4字节的long类型。

常见前缀名形式1：ux

ux 前缀表示：该函数具有返回值，并且返回值类型为 UBaseType_t。

UBaseType_t也是一个类型别名，它具体是什么类型呢？

这太简单了，使用它就是在BaseType_t的基础上加了一个U，所以就表示无符号版本。

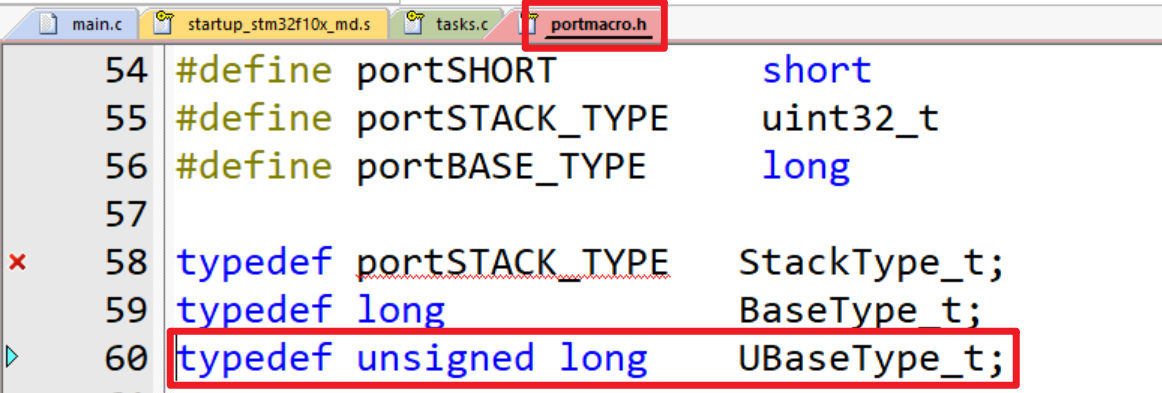

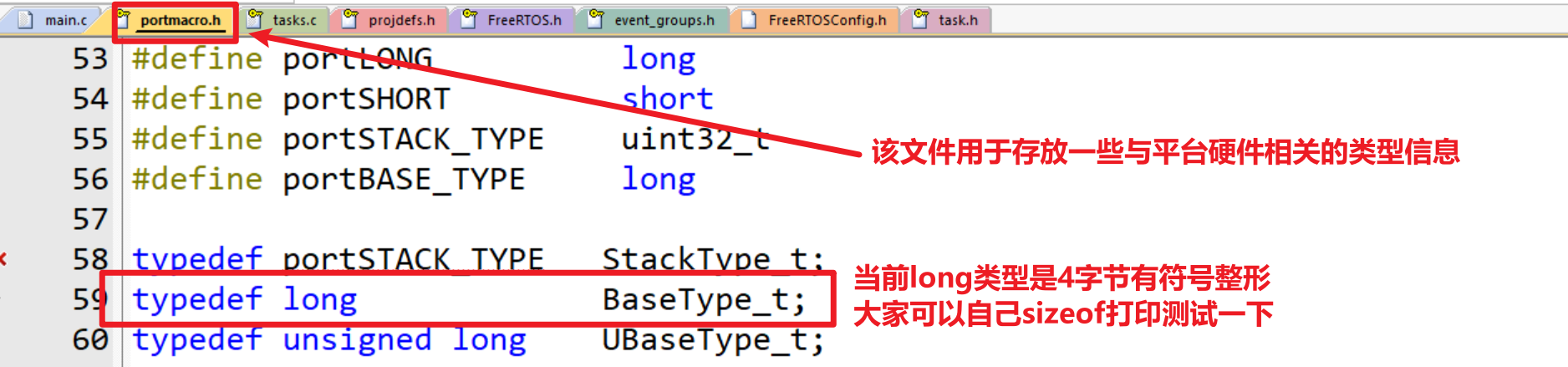

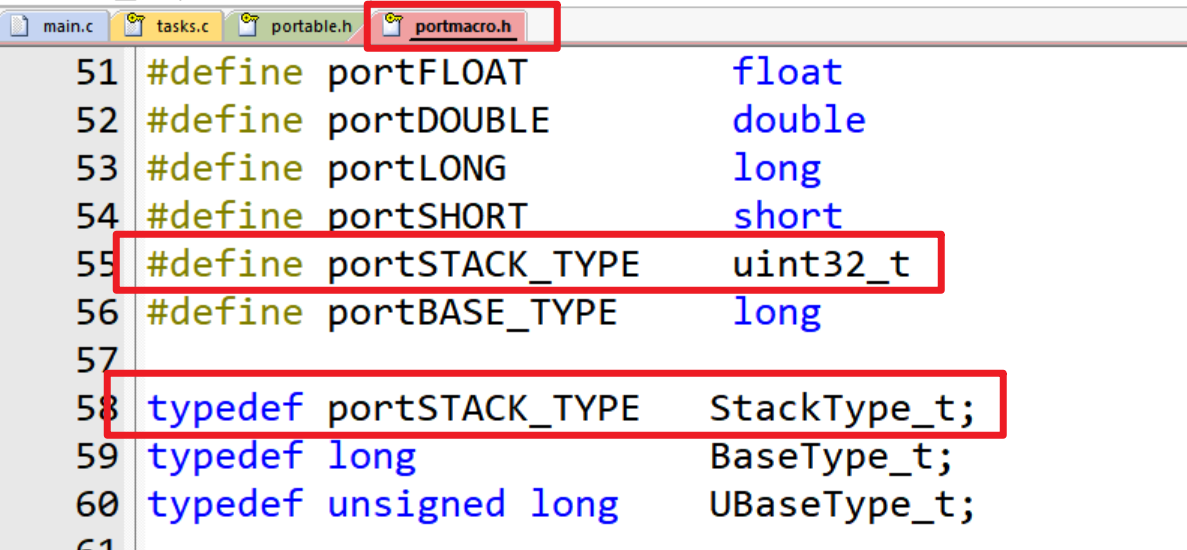

在 Cortex-M3 架构上移植使用FreeRTOS：

BaseType_t → long
UBaseType_t → unsigned long

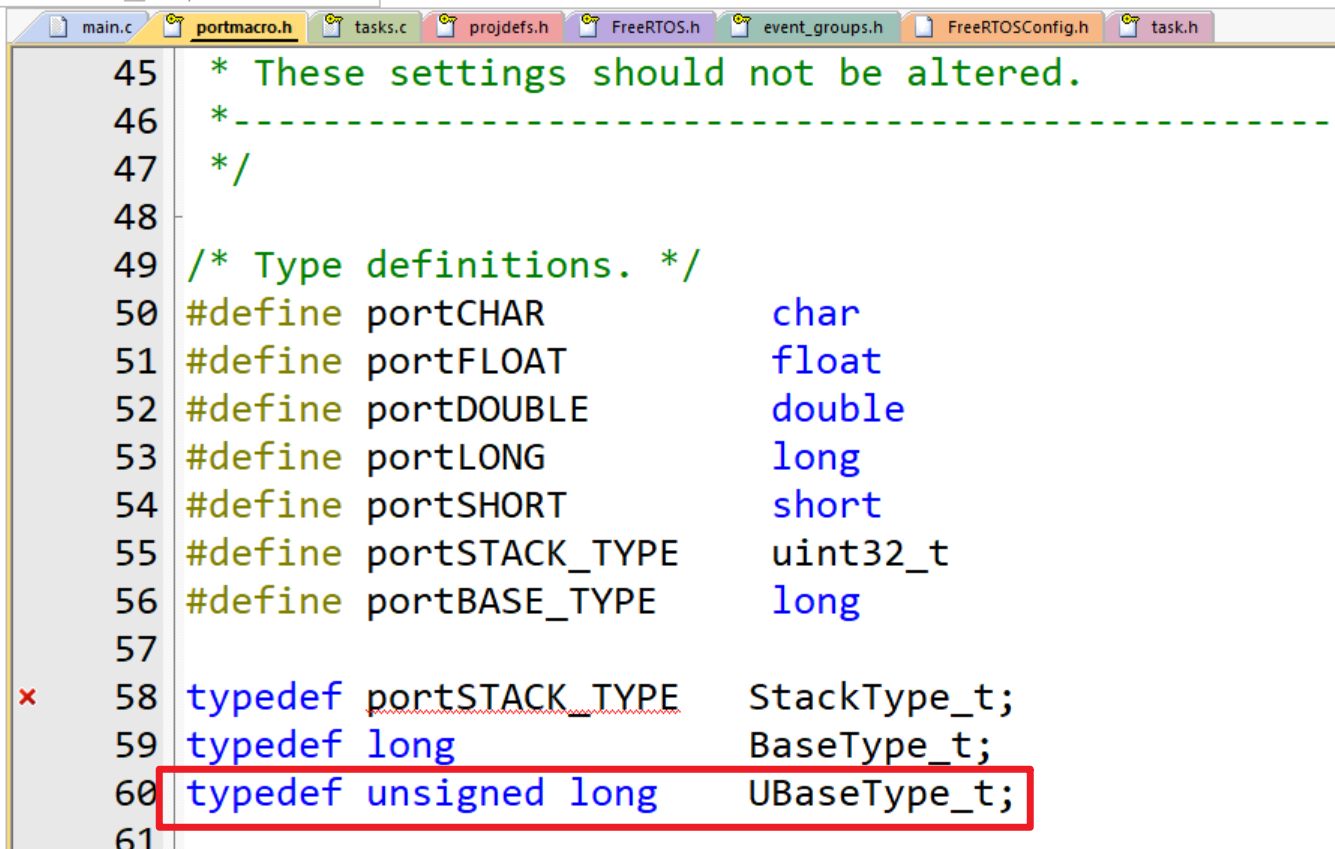

如下图所示：

也就是说：

ux 前缀函数，返回的是一个 4 字节无符号整数。

那么这个返回值有什么作用呢？

首先我们要知道：既然函数要强调自己的返回值类型是一个无符号数，这就意味着返回值不会是负数，只能是一个非负数。

那么在 FreeRTOS 中，有哪些数据天然就应该是非负数呢？

很明显，数量、优先级、剩余空间等数据一定是非负数。

举两个具体函数的例子。

例子1：

对于函数：

c 复制代码

UBaseType_t uxTaskPriorityGet( const TaskHandle_t xTask );

该函数用于获取某个任务的优先级，并将其作为返回值。

优先级一定是一个非负数。

因此，该函数采用 ux 作为命名前缀，是非常合理的。

例子2：

对于函数：

c 复制代码

UBaseType_t uxTaskGetNumberOfTasks( void );

该函数用于获取整个 FreeRTOS 系统中当前存在的任务数量。

数量也是一个典型非负数，因此，该函数的命名前缀同样采用 ux。

常见前缀名形式2：pv

在 FreeRTOS 的命名规范体系中：

p 表示 pointer（指针）
v 表示 void

合在一起：pv 表示返回一个 void * 类型的指针。

那函数什么情况下会返回一个通用指针类型呢？

这我们是不陌生的，因为C语言标准库函数中的malloc、calloc等都返回void*类型。

也就是说：

当一个函数用于申请一块内存

并将这块内存的起始地址作为结果返回时（将申请的内存块交给外界）

就非常适合设计成返回 void * 类型。

所以，以 pv 为前缀的函数，表示其返回值是void*类型，具体来说就是，返回一块内存区域的指针。

FreeRTOS 中，最典型、也是最常见的 pv 前缀函数就是：

c 复制代码

void *pvPortMalloc( size_t xSize );

该函数用于从 FreeRTOS 内核堆中申请一块内存，并返回这块内存的起始地址（指针）。

函数的返回值不仅仅是返回内存块，还兼具指示成功失败的作用：

成功时 ，返回值是一个有效的内存地址（void *），不是NULL
失败时 ，返回值为 NULL

返回值本身，就是函数的执行结果

可以看到"pv"前缀的函数，它们的返回值设计哲学和malloc、calloc，其实是完全一致的。

不多见的两个前缀：pc和e

在 FreeRTOS 的命名规范体系中，除了 v、x、ux、pv 这些高频前缀 之外，还存在一些出现频率较低的前缀 ，例如：pc、e。

由于它们在实际使用中并不常见，这里我们做一个简要说明。

pc 前缀可以拆开理解为：

p → pointer（指针）
c → char

也就是说：pc 前缀表示：函数返回一个 char * 类型的指针。

与 pv 返回 void * 不同，pc 返回的是明确类型的字符指针，通常用于：

返回字符串
返回可读文本信息

看到 pc 前缀，你只需要记住一句话就够了：它返回的是一个字符指针（大概率就是一个字符串）。

最常见的pc前缀的函数就是：

c 复制代码

char *pcTaskGetName( TaskHandle_t xTaskToQuery );

该函数的作用是获取任务的任务名字符串，并且作为返回值返回。

e 前缀表示：该函数具有返回值，并且返回值类型是一个 enum（枚举类型）。

也就是说，这类函数的返回值：

不是简单的成功 / 失败
也不是数量或指针
而是多个离散状态之一

看到 e 前缀，也就是说此函数的返回值是一个枚举值。

这类函数最常见的是：

c 复制代码

eTaskState eTaskGetState( TaskHandle_t xTask)

该函数用于获取任务的状态，而任务的状态有多个，使用一个枚举类型eTaskState进行定义。

表示作用域的前缀名形式：prv

在 FreeRTOS 的命名体系里，除了我们常见的 v / x / ux / pv / pc / e 这些"返回值语义前缀"之外。

还有一类前缀，它并不是在描述返回值类型，而是在描述函数的作用域。

这类前缀里最典型的就是：prv。

prv 前缀即：prv = private（私有）

也就是说：

看到 prv 前缀的函数，你应该立刻想到：这是 FreeRTOS 内核内部使用的私有函数，不是给用户调用的 API。

或者换句话说，上面讲解的所有前缀名，都表示函数是一个公共的，给用户调用的API。

prv 函数的典型特征是：

在源码中，prv前缀往往和 static 修饰符共同出现。

比如：

c 复制代码

static BaseType_t prvCreateIdleTasks( void );

当然这些内部使用的私有函数，是不会在头文件中存在定义的。

用户也不可能直接调用这些函数。

表示中断环境专用的函数后缀名：FromISR

在前面我们提到过：

FreeRTOS提供的API当中，绝大多数都只能在任务环境下使用，只有少数API可以在主程序和中断中使用。

在 FreeRTOS 中，有一类函数专门用于在中断服务程序（ISR）中调用，而不能在其余位置被调用。

这类函数的命名有一个非常明显的特征：

函数名后缀带有 FromISR

例如：

复制代码

xQueueSendFromISR()
xQueueReceiveFromISR()
xSemaphoreGiveFromISR()
vTaskNotifyGiveFromISR()

这里的 ISR 是：

Interrupt Service Routine（中断服务程序）

当然这些函数的具体作用，后续课程再慢慢讲解，这里你知道有这么回事就可以了。

补充：FreeRTOS官方变量名命名风格

实际上，FreeRTOS不仅在函数命名中大量使用前缀，在变量命名中同样大量使用前缀。

这种命名方式，本质上来源于一种经典的工程命名方式：匈牙利命名法（Hungarian Notation）

其核心思想是：

通过变量名前缀，快速表达变量的类型或用途，使程序员在阅读代码时，不需要查看变量定义，就可以大致判断变量的类型。

而且，FreeRTOS的变量名前缀规则，有些还和函数名前缀类似。

以下用表格的形式，总结一下这些变量名前缀的规则：

前缀	含义	典型类型	示例
x	BaseType_t 或其它表示执行结果的变量，比如某种句柄（结构体类型指针）	BaseType_t	`xResult`
ux	变量类型是无符号基础类型，Cortex-M3下通常是4字节无符号类型	UBaseType_t	`uxPriority`
px	变量类型是一个指针类型，比如指向BaseType_t的指针或某个结构体类型的指针	struct *	`pxCurrentTCB`
pc	变量类型是字符指针，可能是一个字符串	char *	`pcTaskName`
pv	变量类型是通用指针类型	void *	`pvParameters`
uc	变量类型是无符号字符	unsigned char	`ucQueueType`
us	变量类型是无符号短整型	unsigned short	`usStackDepth`
ul	变量类型是无符号长整型	unsigned long	`ulRunTimeCounter`
c	变量类型是字符类型	char	`cRxedChar`
prv	内核私有函数或变量	private	`prvAddTaskToReadyList`

这部分内容了解即可，不是特别重要。

了解这些规律，可以让你在阅读FreeRTOS源码时，可以更快速的获悉变量的数据类型。

于是在阅读源码时，就可以节约一些时间，很多时候就不用再去翻源码查看类型了。

xTaskCreate动态创建任务

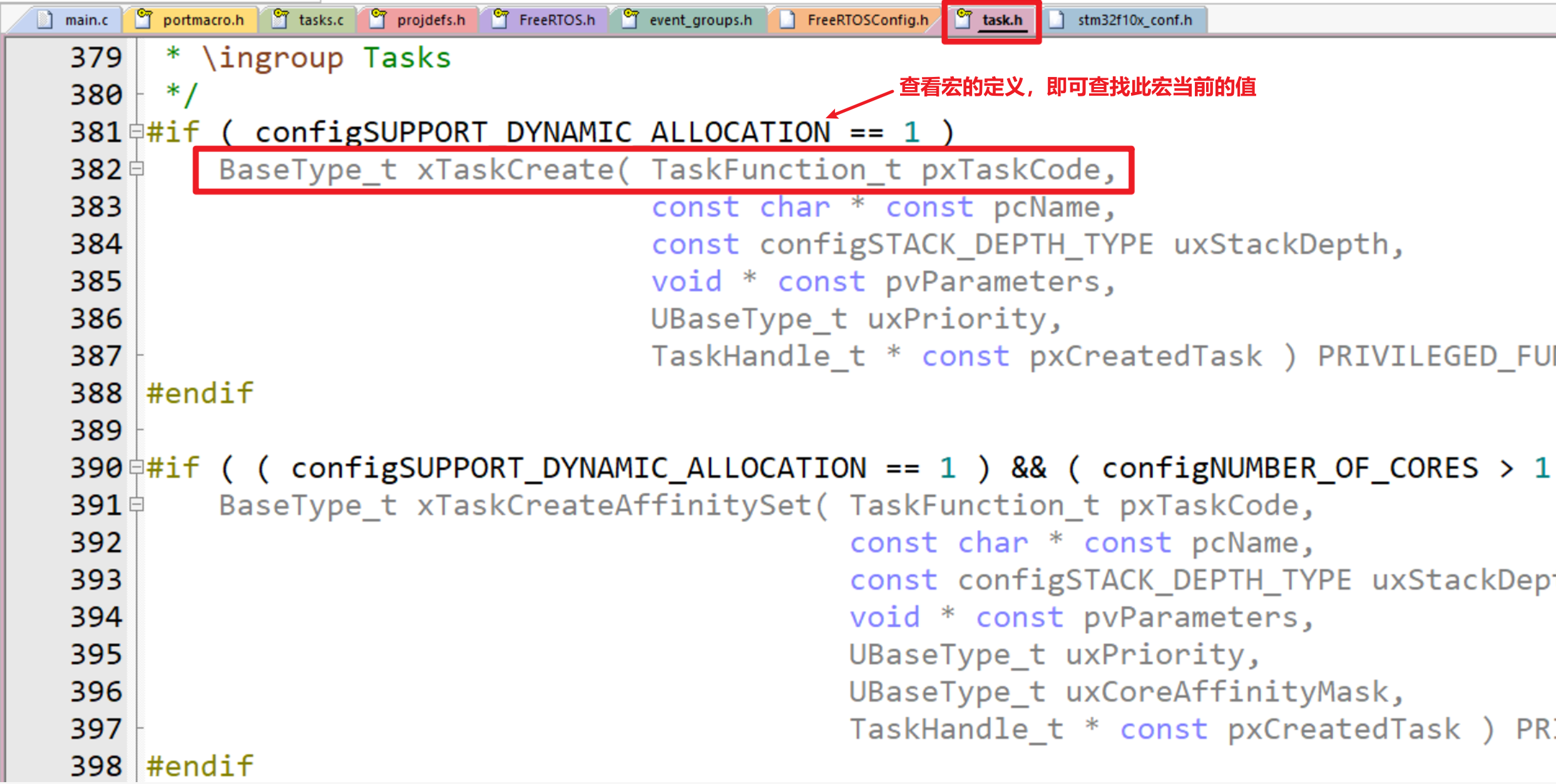

在 task.h 头文件的第 382 行左右，我们可以找到 xTaskCreate 函数的原型（声明）：

如下所示：

c 复制代码

BaseType_t xTaskCreate( TaskFunction_t pxTaskCode,
                       const char * const pcName,
                       const configSTACK_DEPTH_TYPE uxStackDepth,
                       void *pvParameters,
                       UBaseType_t uxPriority,
                       TaskHandle_t *pxCreatedTask );

这是 FreeRTOS 中最常用、也最核心的 API 之一，用于动态创建任务。

这个函数相对比较复杂，类型千奇百怪，形参也足足有6个之多。

所以下面我们逐一进行拆解，慢慢来理解这个函数。

裁剪相关

FreeRTOS 中，几乎所有对外提供的公共 API，理论上都属于"可剪裁 API"。

某个 API 是否真正可用，最终都取决于 FreeRTOSConfig.h 中的配置。

但需要强调的是：

"可剪裁"并不等于"默认关闭"。

在 FreeRTOS 中，确实存在一部分非常常用、非常基础的 API，官方在设计时就选择了默认开启，以降低初学和工程上手的门槛。

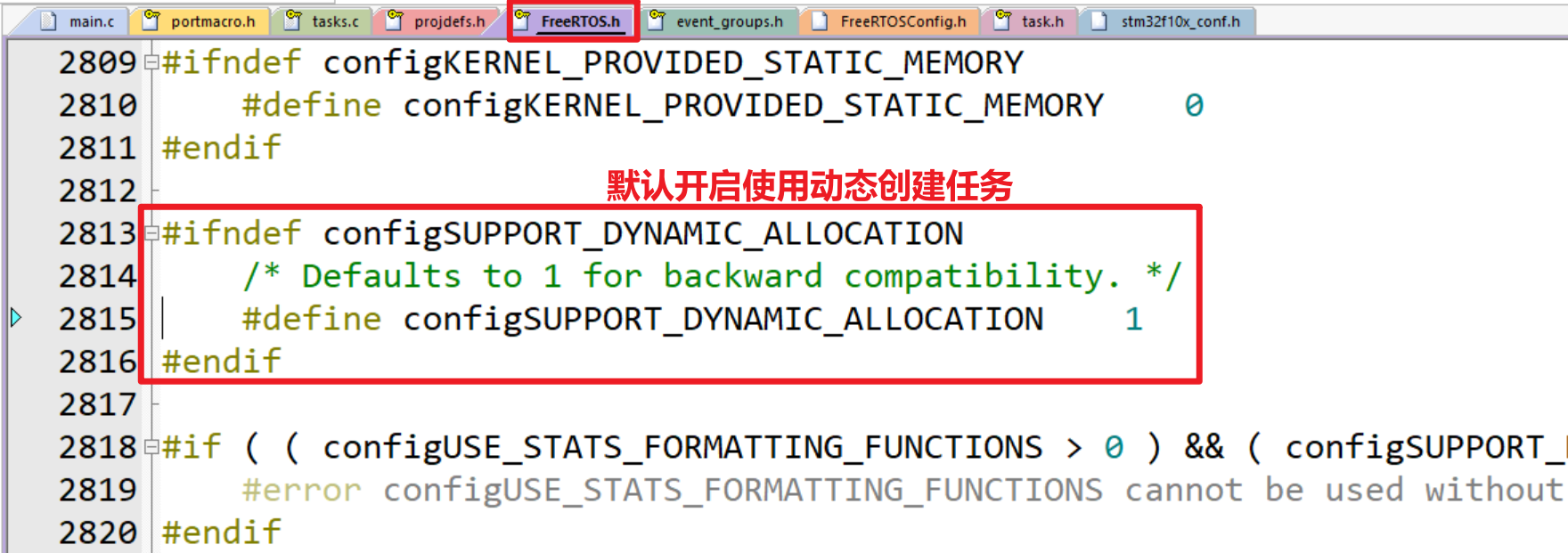

xTaskCreate函数，就是典型的，会默认开启使用的API。

如下图所示：

当然即便这个函数是默认开启的，我们也建议大家在配置文件中显式定义宏，显式开启此函数。

你可以在FreeRTOSConfig.h头文件配置文件中，明确加入一条宏定义：

c 复制代码

// 显式配置，明确使用动态创建任务函数
#define configSUPPORT_DYNAMIC_ALLOCATION 1

所以在学习或使用 FreeRTOS 的任何一个 API 之前，首先需要关注的就是该API裁剪相关的事项。

返回值

xTaskCreate 这种以 x 字母为前缀 的 FreeRTOS 公用 API，其返回值类型统一为 BaseType_t。

BaseType_t 是 FreeRTOS 中一个非常常见的基础类型。

在 Cortex-M 架构的移植实现中，它本质上就是一个有符号的 4 字节 long 类型。

对于 xTaskCreate 来说，这个返回值的作用只有一个：用于指示任务的创建是否成功。

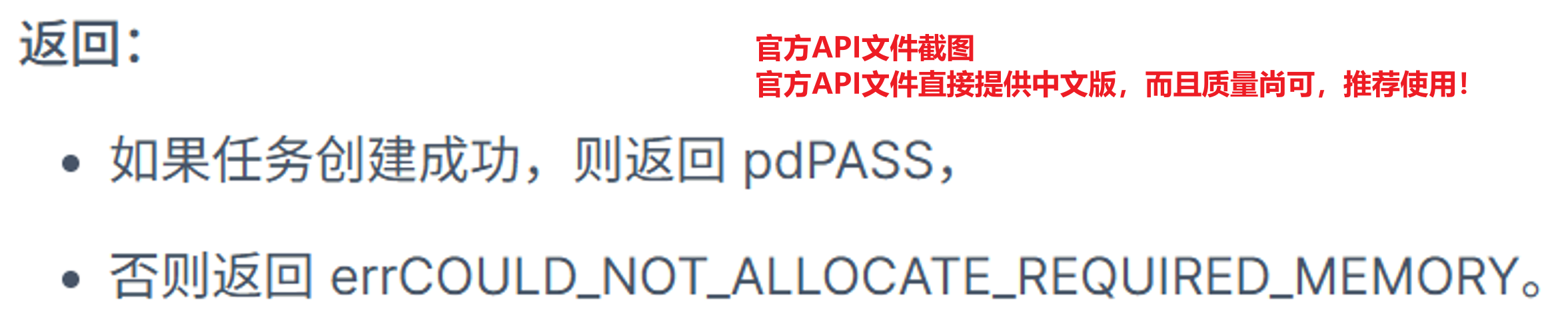

在FreeRTOS中，用两个宏分别指代创建任务的成功与失败：

任务创建成功，返回宏pdPASS，这个宏本质上就是整数值1
任务创建失败，返回宏errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY，这个宏本质上就是整数值-1

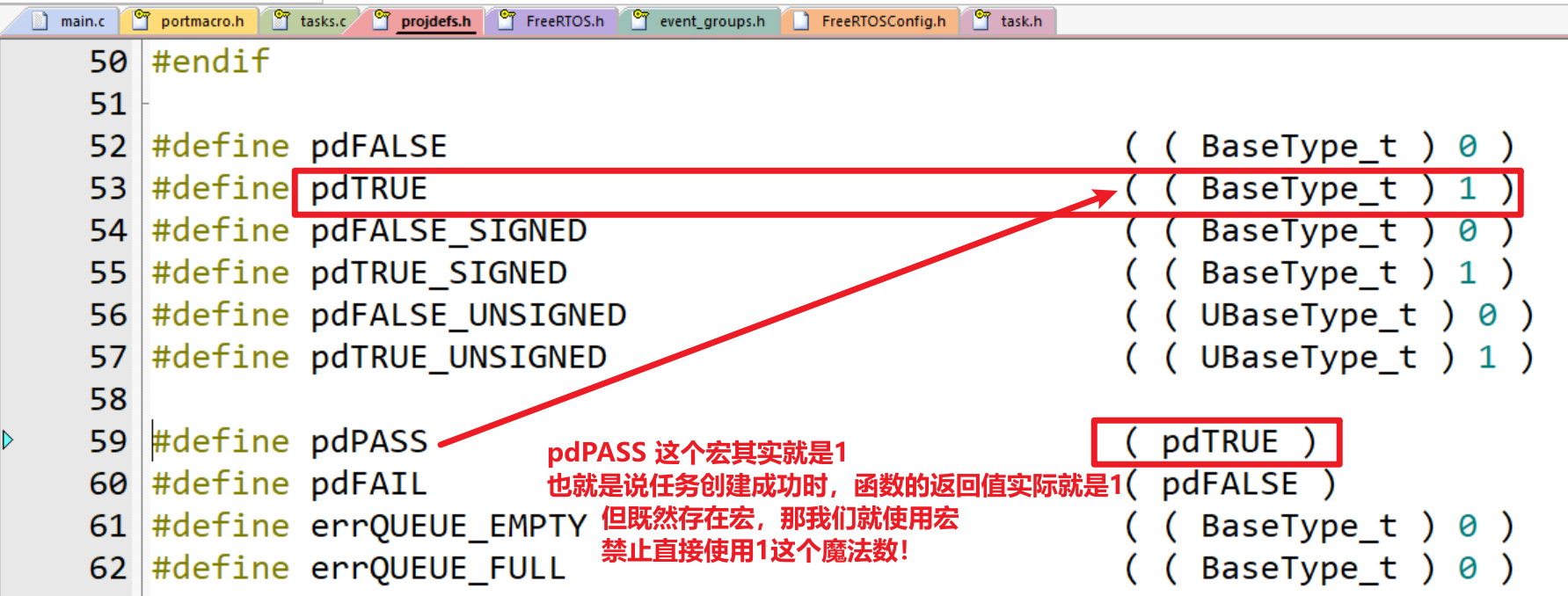

这两个宏的定义，可以在**头文件"projdefs.h"**中找到。如下图所示：

那么什么时候xTaskCreate创建任务会失败呢？

其实也很简单：

任务创建，会在FreeRTOS内核堆中，开辟专属于此任务的内存区域用于存储TCB与任务栈。

因此：

如果在创建任务时，FreeRTOS内核堆的空间不足，任务创建就会失败。

你可以手动将FreeRTOS内核堆的空间调小或者给一个任务分配超大的任务栈空间，这样就可以演示创建任务失败的场景。

对于此函数的返回值，建议的接收处理格式如下：

c 复制代码

// 函数调用的实参，可以继续阅读文档，下面会讲解
// 测试时，你可以把第三个参数改成10000，这样会导致任务内存区域会分配的非常大，远超FreeRTOS内核堆的大小
// 这样就能够测试任务创建失败的情况
BaseType_t Ret = xTaskCreate(vTask1, "Task1",
                             configMINIMAL_STACK_SIZE,  // 此参数决定任务栈的空间大小
                             NULL,
                             tskIDLE_PRIORITY + 1,
                             NULL);

if (Ret != pdPASS){
    // 创建任务失败，必须手动处理
    printf1("Task1 create failed. \n");
    // 并且在处理完成后，应该直接写一个死循环
    // 既然任务已经创建失败了，干脆直接让整个程序停留在原地，而不是继续运行。
    while (1);
}

xTaskCreate函数的返回值，可以考虑接收并处理它，避免"任务创建失败却不自知，继续运行系统"的情况出现。

但只要系统空间设计与使用合理，在明确任务肯定能创建成功的情况下，也可以选择不接收处理返回值。

第一个参数：pxTaskCode

xTaskCreate 函数的第一个参数 pxTaskCode，用于指定该任务的入口函数，也就是说该任务上CPU时，就会执行这个函数。

该参数的类型是 TaskFunction_t，本质上是一个函数指针的类型别名。

如下所示：

c 复制代码

typedef void (* TaskFunction_t)( void * arg );

也就是说：

如果你想要定义一个任务的入口函数，那就需要遵循上述函数指针描述的格式。

从声明的格式上来说，任务入口函数需要满足：

返回值类型必须是void，任务入口函数必须没有返回值
函数名随意，建议遵循"见名知意"的原则。
函数的形参列表，必须有1个形参，并且此形参的数据类型是：void*

任务入口函数的实现，也有相应的要求：

任务入口函数不允许执行完毕，所以任务函数内部应包含一个死循环。

FreeRTOS的任务函数是一个永不返回的函数。

在调用 xTaskCreate 时，创建任务成功，并不意味着会立即执行该任务函数。

而只是将该函数的地址保存到任务控制块（TCB）中。

当调度器启动，并且该任务上CPU时，处理器才会从 pxTaskCode 所指向的函数入口开始执行代码。

什么叫调度器启动呢？

其实就是一句函数调用：

c 复制代码

// 启动 FreeRTOS 调度器
vTaskStartScheduler();

这个函数的具体细节，我们等到后面再详谈。

第二个参数：pcName

pcName 是 xTaskCreate 函数的第二个参数：

它的类型是 const char * const，本质上是一个只读字符串指针。
用于给任务指定一个任务名（Task Name）。

在 FreeRTOS 中，任务名并不参与调度，不会影响任务的优先级，也不会决定任务什么时候运行、运行多久。

从内核角度看，任务名只是一个附加信息。

换句话说，pcName 的存在目的只有一个：给"人"看的，不是给调度器看的。

在语法层面上来说：

任务的名字几乎只有一个限制，那就是字符串长度的限制。

在FreeRTOS配置文件中，存在以下宏：

c 复制代码

// 没必要加长任务名的长度，实际上你把任务名起到超过10个字符长度就已经足够逆天了！
#define configMAX_TASK_NAME_LEN     ( 16 )

也就是说，任务名的字符串，最大长度是15，超过这个长度就会自动截断多余部分。

但从工程实践的角度来说，对于任务名的使用提几点建议要求：

任务名显然必须在任务整个存活期间都有效。建议直接传参字面值字符串常量作为任务名，这是最佳的选择！
两个任务允许同名，FreeRTOS并没有限制这一点，但这么做，显然是自找麻烦。任务名不要重名！
任务名建议"见名知意"的表明任务的作用，这样在调试排查时，会更加清晰明了。

除此之外，还有个小细节：

这个参数名以"pc"作为前缀，这也隐含表示了它的类型是字符指针类型。

第三个参数：uxStackDepth

uxStackDepth 是 xTaskCreate 函数的第三个参数，它的类型是 configSTACK_DEPTH_TYPE。

uxStackDepth直译过来，就是栈的深度，当然这里的栈指的是当前创建任务的任务栈，而不是主栈！

这个参数的作用非常简单，用于指定该任务栈的大小。

为了解释这个参数，我们提出以下问题：

configSTACK_DEPTH_TYPE具体是什么类型？
这个参数，如何来确定任务栈的大小？

下面我们来逐一分析讲解这两个问题。

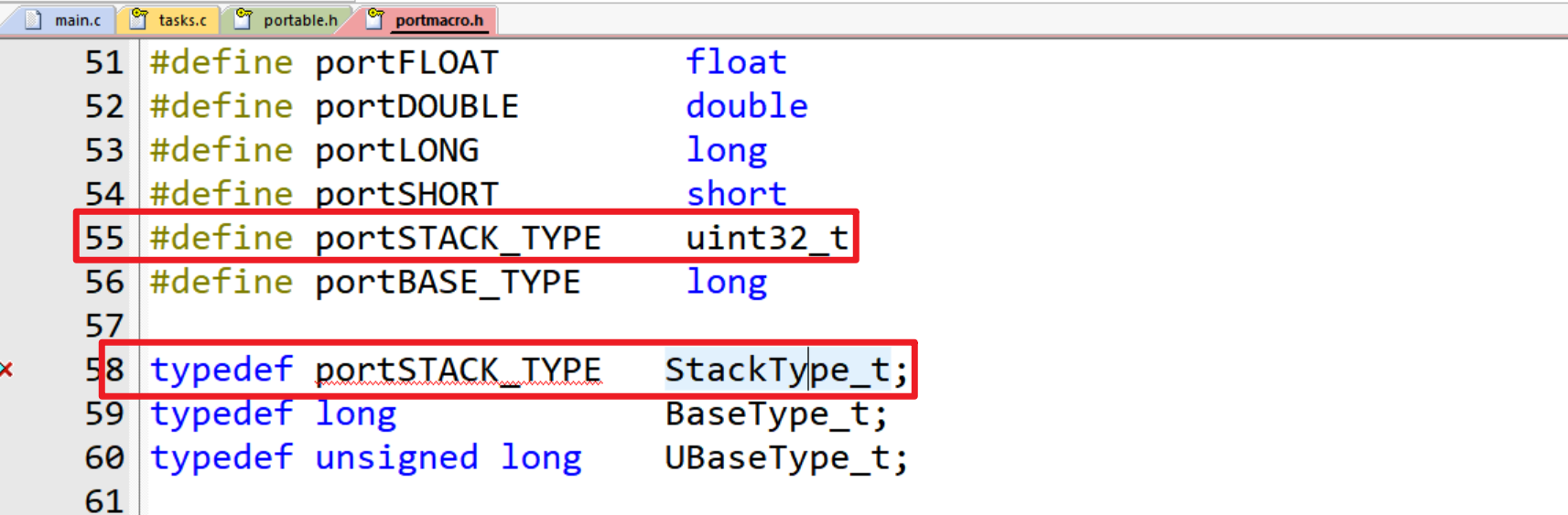

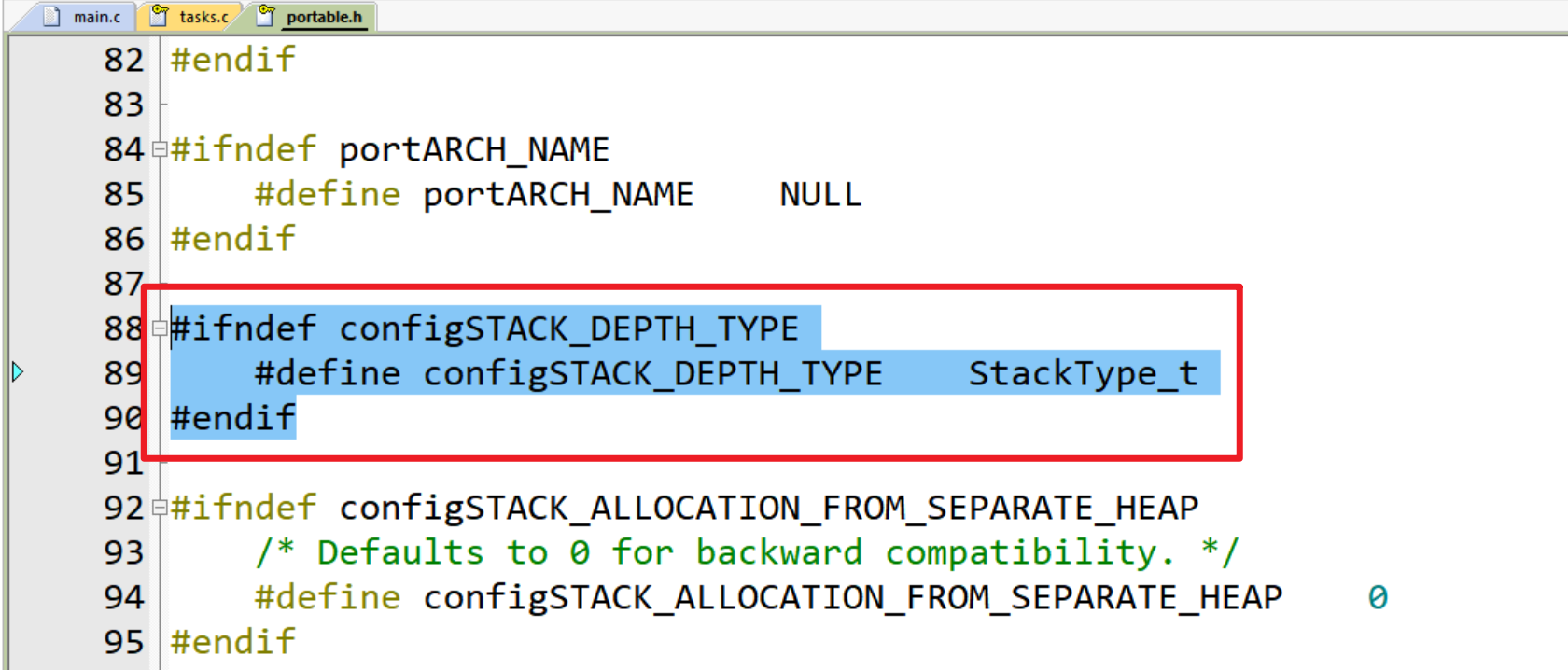

首先，我们可以找到configSTACK_DEPTH_TYPE的实际类型是：StackType_t

而那StackType_t实际上是一个无符号32位整型。

如下图所示：

总之我们的结论是：

参数uxStackDepth的类型是一个无符号32位整型，必须传参一个无符号非负数。

那这个参数的取值，就是任务栈的字节大小吗？

实际上并不是！

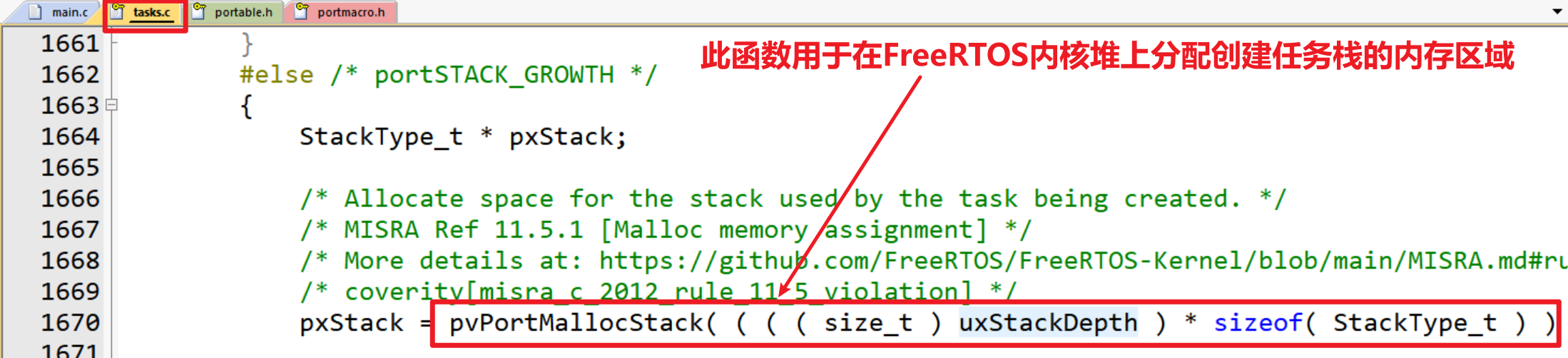

参见下面的源代码：

所以我们的结论是：

任务栈的字节大小 = 参数uxStackDepth * 4

也就是说，任务栈的字节大小一定是4的整数倍。

如果说的更准确具体一点：

任务栈的大小是uxStackDepth字， uxStackDepth参数决定了任务栈的大小是多少个字。

为什么有这样的设定呢？

这是因为在 STM32F103C8T6 单片机中，CPU一次性寻址操作的最小空间是一个字，也就是4字节。

所以任务栈空间大小需要确保为4字节的整数倍，这样便于CPU寻址与计算。

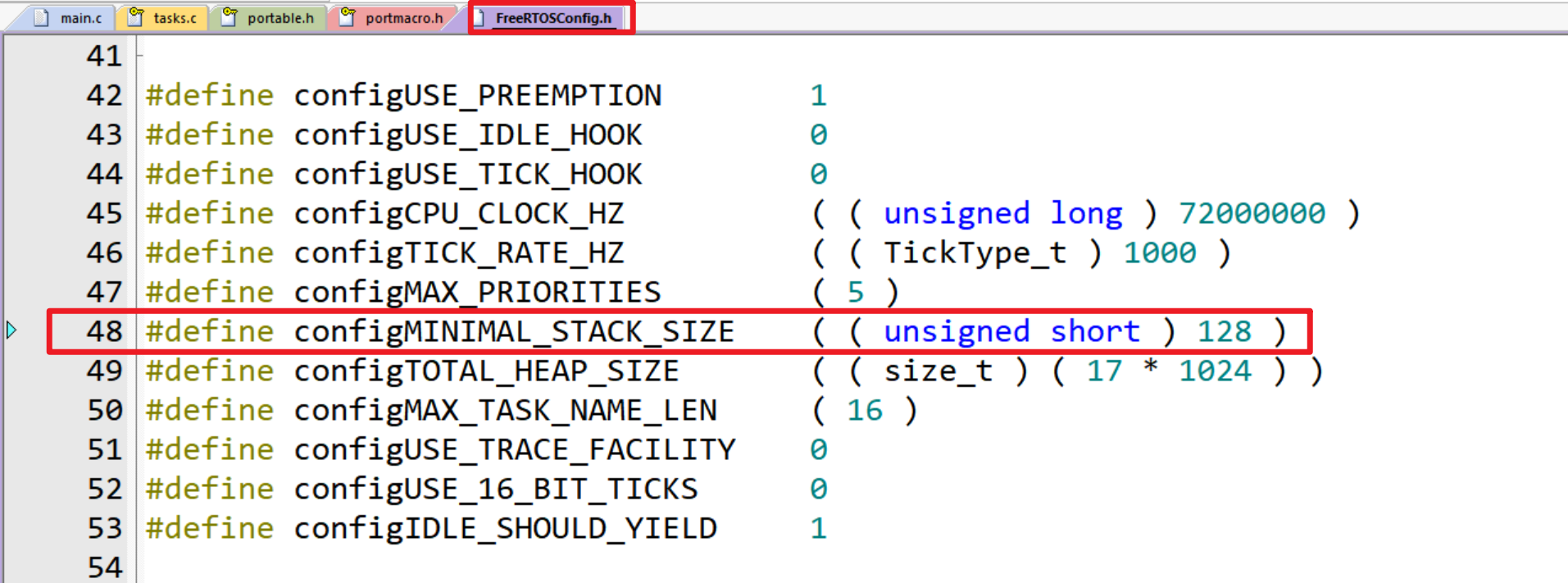

除此之外，FreeRTOS 的配置文件中，还提供了一个建议的任务栈最小深度，如图所示：

该宏用于给出一个"最小可运行任务"的栈深度参考值。

在创建任务、传入任务栈深度参数时，建议任务栈的深度不小于该宏定义的数值，以保证任务能够正常运行。

在实际开发中，如果一时无法准确评估任务所需的栈空间大小，也可以直接使用 configMINIMAL_STACK_SIZE 作为任务栈深度的初始值。

如果使用这个推荐最小值，那么任务栈的深度就是128，任务栈的实际大小就是512个字节。

当然，如果你的任务相对复杂，或任务内部开辟使用了较大的空间，可以酌情在此基础上增加栈的深度，以避免出现栈溢出的错误。

扩展：

当然你肯定会有疑问，如何确定某个任务具体需要多大的任务栈空间呢？

不要着急，这个我们后面会给大家讲解。

第四个参数：pvParameters

vParameters 是 xTaskCreate() 的第四个参数。

它的类型是：void *，通用指针类型。恰好这个参数的前缀名是 pv，与前面讲过的函数名前缀命名规则保持一致。

这个参数的作用也很明确：用于给任务的入口函数传参。

任务入口函数的声明格式是固定的，如下所示：

c 复制代码

void TaskFunction(void * pvParameters);

pvParameters这个形参，会原封不动地传给任务函数的参数。

通俗的说：pvParameters 就是你创建任务时，顺手塞给这个任务的一份"启动参数"。

但是客观的讲：

在主流FreeRTOS工程中，这个参数非常鸡肋，基本没啥用，几乎没有实用价值。

该参数直接传 NULL，不要用它给任务入口函数传参。

这是为什么呢？

因为主流FreeRTOS工程中，普遍在main函数创建任务。

比如下列代码：

c 复制代码

// 任务入口函数
void vTask1(void *Arg) {
    uint8_t *PNum = (uint8_t *)Arg;
    // 后续可以操作main函数内传参的Num变量
    while (1) {
        vTaskDelay(1);
    }
}

// 当前处于main函数内部
uint8_t Num = 100;
xTaskCreate(vTask1,
            "Task1",
            configMINIMAL_STACK_SIZE,
            &Num,
            tskIDLE_PRIORITY + 1,
            NULL);

这段代码看起来非常合理：

在 main() 中定义局部变量 Num
将 Num 的地址通过 pvParameters 传给任务
在任务入口函数中使用该参数

但实际上，这段代码是无法依照预期执行的。

问题的根源在于：主栈的使用方式发生了变化。

在 FreeRTOS 调度器启动之前：

main() 使用主栈（MSP）
main() 的局部变量是安全的

但在调度器启动之后：

主栈会被 FreeRTOS 用作 中断函数调用栈
所有中断相关函数的调用，都在主栈中完成
而FreeRTOS的运行过程中，中断必然会频繁触发，主栈空间会被频繁使用和覆盖。（为什么中断会频频繁触发后面讲）

而主栈的空间本身就很有限。这意味着：

main 函数的栈帧并不会受到任何保护，很容易被中断相关函数栈覆盖。
一旦main函数栈帧被侵占覆盖，那么其中的数据就完全丢失了。

因此可以得出一个非常关键的结论：

在 FreeRTOS 调度器启动后，指向 main 函数局部变量的指针，其指向的内存内容大概率已经被破坏。

所以在任务中，几乎无法可靠地访问 main 函数中局部变量的正确值。

那如果你"非要传参"，非要用这第四个参数，怎么办呢？

主栈空间被侵占，但数据段并不会。

所以只要使用静态或全局变量传参即可。

比如下列代码：

c 复制代码

// 任务入口函数
void vTask1(void *Arg) {
    uint8_t *PNum = (uint8_t *)Arg;
    // 后续可以操作main函数内传参的Num变量
    while (1) {
        vTaskDelay(1);
    }
}

// 函数外部
uint8_t Num = 100;  // 使用全局变量

// 当前处于main函数内部
static uint8_t Num = 100; // 使用静态局部变量
xTaskCreate(vTask1,
            "Task1",
            configMINIMAL_STACK_SIZE,
            &Num,
            tskIDLE_PRIORITY + 1,
            NULL);

但这样做，问题又来了：这种写法显然没有任何意义。

因为：

任务入口函数
以及这些全局 / 静态变量

通常都定义在同一个源文件中（就算不在同一个文件中，全局变量也可以跨文件共享访问）。

既然如此，直接访问即可，何必传参多此一举呢？

总结如下：

在大多数 FreeRTOS 工程中，任务集中在 main() 中创建。此时在创建任务时给任务传参，没有什么实际价值。
pvParameters 在实际工程中基本用不上，直接传 NULL 是最稳妥、最清晰的做法。

当然，这种传参也不是完全一无是处，一点用没有。

如果想要实现对任务的复用，对任务入口函数的复用，可以使用这种方式，给任务的入口函数传参。

但这种场景不太多见，知道即可。

第五个参数：uxPriority

uxPriority 是 xTaskCreate() 的第五个参数，它的类型是：UBaseType_t。

在在 Cortex-M3 架构上移植使用FreeRTOS：

UBaseType_t的实际类型就是unsigned long。如下图所示：

这个参数的作用是什么呢？

非常简单：uxPriority 用于指定任务的优先级。

在 FreeRTOS 中，任务优先级是一个非负整数值。数值越大，优先级越高。

优先级的取值范围

在 FreeRTOS 中，任务优先级从 0 开始。

其中：

0 为最低优先级
数值越大，优先级越高

那么，最高优先级是多少呢？

在 FreeRTOS 的配置文件 FreeRTOSConfig.h 中，有如下宏定义：

复制代码

#define configMAX_PRIORITIES        ( 5 )

这个宏表示：系统中可用的优先级总数量。注意，它表示的是"数量"，而不是"最大数值"。

所以此时的优先级取值范围是：0 ~ 4

也就是说：

最低优先级：0
最高优先级：configMAX_PRIORITIES - 1

是否需要修改这个值？

理论上可以手动修改 configMAX_PRIORITIES。

但在实际工程中：

过多的优先级会增加系统复杂度
调度逻辑会变得难以维护
通常 4~7 个优先级已经足够使用

因此，一般没有特殊需求时，不建议随意增大该数值。

优先级的作用

那么，任务优先级到底有什么作用？

核心只有一句话：

优先级决定哪个任务可以先获得 CPU 的执行权。

关于任务的优先级调度机制，我们之前已经讲解过了。

具体来说，总结如下：

FreeRTOS采用优先级调度机制，当多个任务进入就绪状态时，调度器总是选择优先级最高的任务运行。
只要高优先级的任务不主动让出CPU执行权，那么高优先级的任务将会一直执行，"饿死"低优先级的任务。
如果开启了抢占式调度（默认开启），高优先级的任务进入就绪状态后，还可以抢占低优先级任务的执行。

为了更好的帮助大家理解FreeRTOS的优先级，我们举几个反例、优先级错误的理解：

第一个误解：高优先级的任务更重要。

FreeRTOS任务的优先级越高，只代表它会优先执行，甚至抢占执行。

也就是说：任务优先级越高，它就越容易优先执行，越容易立刻执行。

所以，任务的优先级高优先级，和任务的重要性、价值都没有关系，只代表该任务执行的"紧迫性"，需要尽快执行罢了。

而任务的优先级越低，代表任务越不"紧迫"，接受一定的延时执行。

第二个误解：高优先级任务一定先执行。

FreeRTOS任务的优先级调度，是在多个任务都进入就绪状态，同时参与CPU竞争时，高优先级任务先执行。

但如果存在下面这种情况：

任务A优先级很高，但长期处于阻塞状态，没有参与CPU竞争。
任务B优先级很低，但系统中没有任务与它同时进入就绪状态，没有任务与它竞争CPU，那么它仍然会最先执行。

第三个误解：核心的、关键的任务设置高优先级。

上面已经讲过了，任务的高优先级最主要和任务的紧迫性相关。

而系统的核心任务，通常执行时间较长，长期占用CPU。

如果将这种任务设置高优先级，会导致低优先级任务很难有机会被执行，反而会导致整体系统的不稳定。

所以，越高优先级的任务，应当越快执行完成，尽早让出CPU。

系统的核心关键任务，通常都不应当设置高优先级。

第四个误解：优先级设置的档位越多越好。

优先级的档位越多，系统越复杂，越难以直观的预判系统行为，系统的稳定性就会降低。

所以，我们应该尽量少的设计优先级档位。

那么关于任务系统优先级的设计，具体该怎么做呢？

实践中如何设计任务优先级

FreeRTOS这个实时操作系统，本身就设计用于资源受限的嵌入式系统。

在这种场景下，绝大多数 FreeRTOS 工程中，任务数量通常都不多，一般在 5 个以内，超过 10 个的情况并不常见。

任务规模本身就不大，因此优先级设计更应该追求简洁、清晰、可预测，而不是"分得很细"。

关于优先级设计，可以遵循以下几条工程化原则：

优先级档位越少越好。
1. 优先级不是越多越精细，而是越少越稳定。
2. 档位过多会增加系统行为的不确定性，使得任务调度的关系难以分析明白。
只有极少数"必须立即响应"的任务，才提升一个优先级等级。
1. 被提升优先级的任务，应当是那些必须马上、立刻做出响应的任务。
2. 高优先级的任务应当尽量少。
3. 高优先级的任务应该尽量快速执行，执行完成后快速让出CPU。
能使用相同优先级的任务，尽量使用相同优先级。
1. 同级任务在时间片轮转机制下公平运行，逻辑更清晰，系统行为更容易预测。
2. 在FreeRTOS系统中，同优先级的任务，应当占据绝大部分。

这样的优先级设计方式有三个明显优势：

降低系统复杂度
提高系统稳定性
增强调度行为的可预测性

优先级设计的目标不是"区分地位"或者"区分重要性"，而是"控制响应时效"。只有紧急必须立刻响应的任务，才需要设置为高优先级。

而越少的层级，越清晰的结构，往往意味着越成熟、越稳健的系统。

就像我们的生活：

绝大多数时候都是按部就班的做事情，偶尔来一个紧急的事情需要立刻处理。

绝大多数事情都是早一点晚一点无所谓，偶尔来一个事情必须立刻处理。

空闲任务和空闲任务优先级

在大多数时候，我们在创建任务时，都会使用一个宏来定义任务的优先级。

调用方式通常如下：

c 复制代码

BaseType_t ret = xTaskCreate(vTask1,
                             "Task1",
                             configMINIMAL_STACK_SIZE,
                             NULL,
                             tskIDLE_PRIORITY + 1,
                             NULL);

其中：

c 复制代码

tskIDLE_PRIORITY + 1

就是此任务的优先级。

那问题来了：

tskIDLE_PRIORITY 这个宏到底是什么意思？

为什么几乎所有创建任务的示例代码里，任务优先级，都会在它的基础上 + 1呢？

要回答这个问题，就必须先引入一个概念：空闲任务（Idle Task）。

什么是空闲任务呢？

在FreeRTOS调度器启动时，FreeRTOS内核会自动创建一个系统任务，这个系统任务就是空闲任务。

该任务不需要用户手动创建，也不允许用户手动创建。

除此之外，也不允许用户手动删除它。

只要系统进入多任务调度阶段，空闲任务就一定始终存在。

需要注意：

空闲任务不是可选的，而是必须存在的，哪怕系统中一个用户任务都不创建，也必须存在空闲任务。
空闲任务和用户任务没有本质区别，空闲任务仍然有任务栈、TCB的结构。只不过这个任务由内核自动创建，不是你手动调用API创建。
空闲任务也可以由程序员控制和操作，但相对而言，允许执行的操作更少。比如肯定不能删除，也最好不要挂起。

空闲任务的什么时候上CPU呢？

简单来说：

当系统中没有任何用户任务可以运行时，

CPU 就会去执行空闲任务。

换句话说，只要系统中还有就绪状态的用户任务可以执行，空闲任务就不会、也不应当被执行。

正如它的名字空闲一样，只要当整个系统没有其他用户任务可以上CPU时，空闲任务才**"勉为其难"**的来上CPU。

空闲任务当中执行什么逻辑呢？

空闲任务就是一个普通任务，但是它的入口函数并不是我们自定义的。

那么空闲任务执行时，究竟执行什么逻辑，做什么事情呢？

关于这一点，我们先按下不表，留到后续课程内容补充。

空闲任务的优先级是多少呢？

了解了空闲任务的作用，可以看到它实际上是系统中的"兜底任务"。

所以它的优先级必然需要设定为最低！

通常来说，空闲任务的优先级用以下宏来表示：

第六个参数：pxCreatedTask

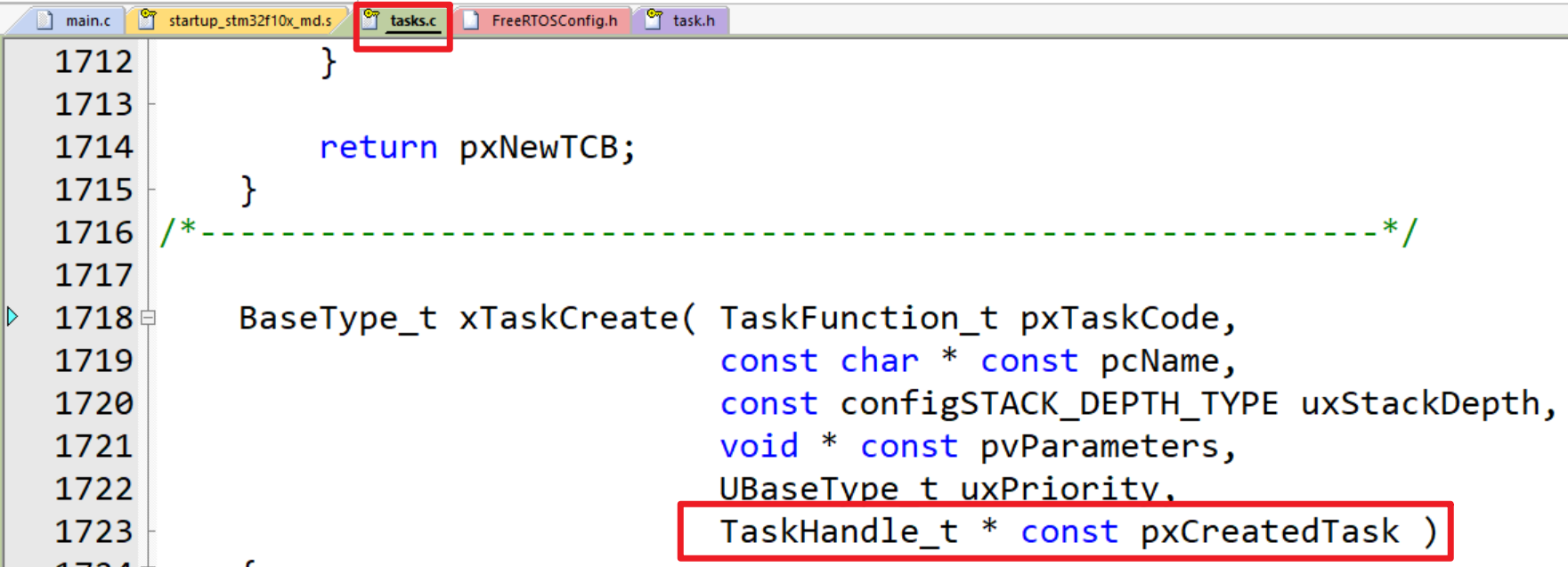

pxCreatedTask 是 xTaskCreate() 的第六个参数。

这可能是此函数最复杂，最需要理解的一个参数了。

它的类型是：

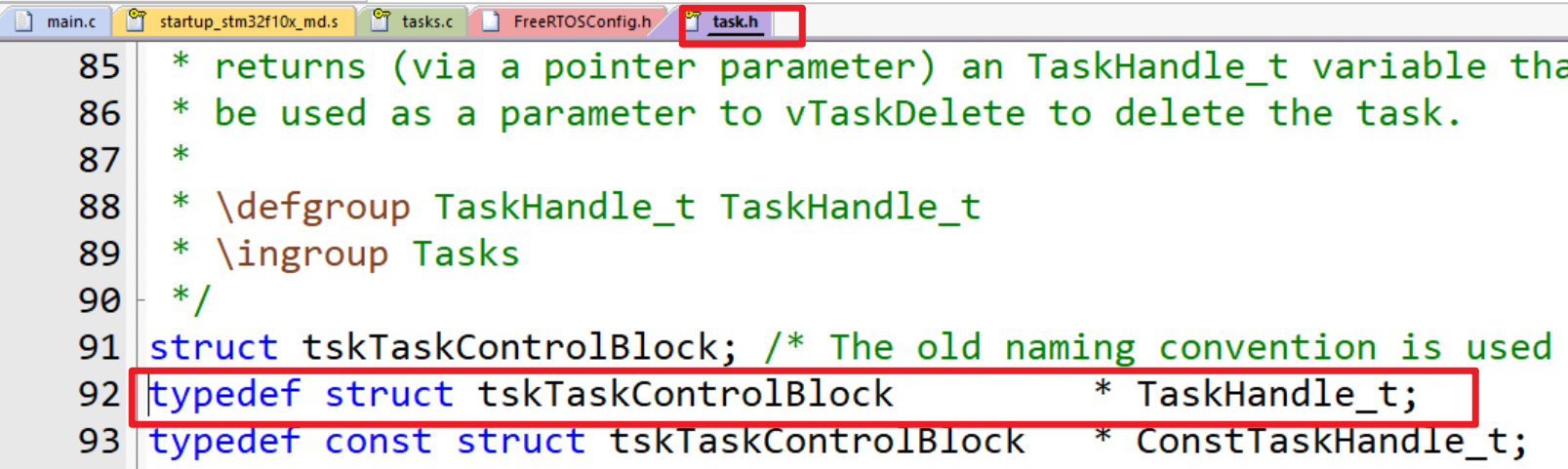

再深入一层查看类型：

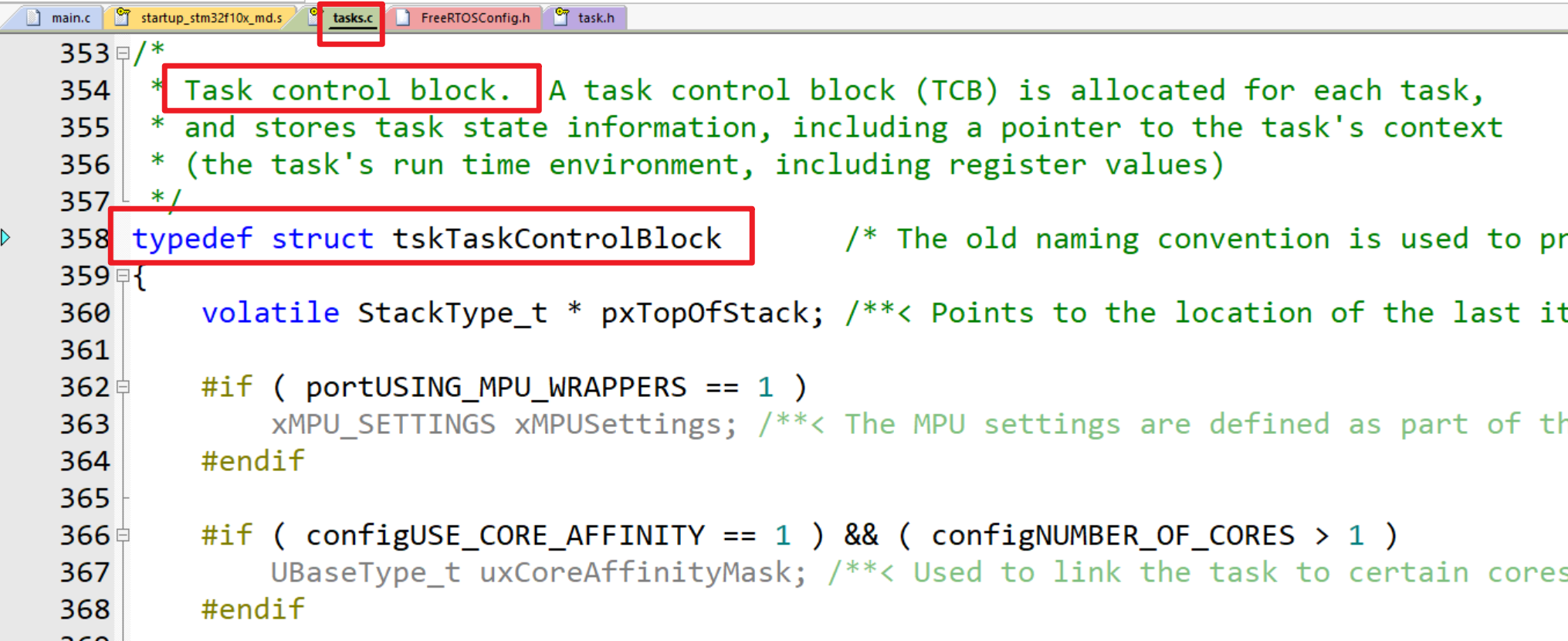

再深入一层：

所以这个pxCreatedTask参数，到底是什么类型呢？

结论如下：

struct tskTaskControlBlock，本身是一个结构体类型，该结构体就是任务TCB的描述结构。任务的TCB内存区域其实就是这样的一个结构体。
TaskHandle_t，本身是任务TCB结构体指针类型，的类型别名。
pxCreatedTask形参，它是"任务TCB结构体指针类型别名"的指针类型。

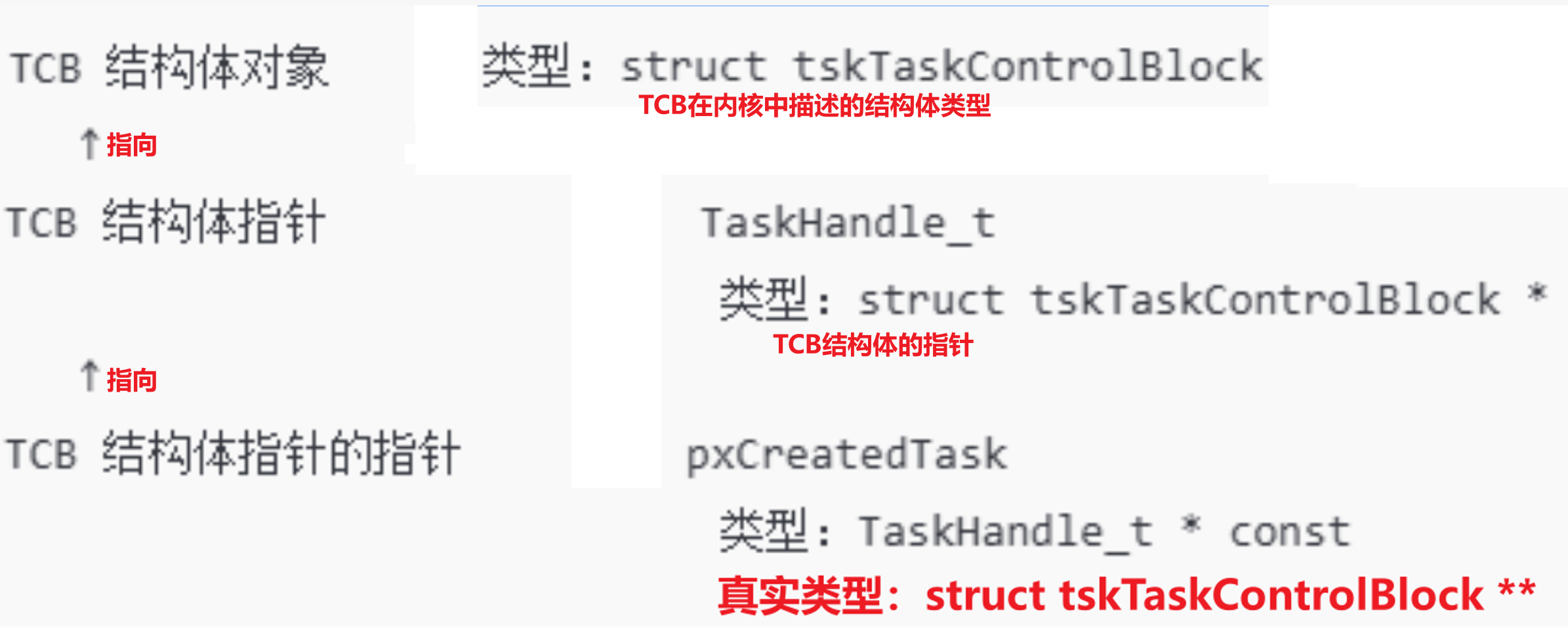

一个直接明了的图示如下：

所以，pxCreatedTask形参的实际类型是：

c 复制代码

struct tskTaskControlBlock ** pxCreatedTask;

再说通俗点：

形参pxCreatedTask的具体类型是，指向"任务控制块（TCB）结构体对象指针"的二级指针。

参数的作用

搞清楚了 pxCreatedTask 这个参数的类型本质之后，下一个问题自然就是：

这个传参到底是用来干什么的？

为了更好地理解这个参数的作用，我们不妨先看一个非常熟悉、也非常经典的函数调用：

c 复制代码

int num;
scanf("%d", &num);

scanf 中的"指针传参"在干什么？

在调用 scanf 时：

表面上看，我们是给 scanf 传入了一个指针，也就是一个地址。
但从本质上来说，scanf 获得的是：这个指针背后所对应的一片内存区域。
最终，scanf 会把从键盘读取到的数据，直接写入这块内存区域中。
scanf函数并不需要接收返回值，就可以通过指针传参获取键盘录入数据。

xTaskCreate() 中的 pxCreatedTask 参数，和 scanf 中的指针传参，在作用机制上是完全一致的。

同样是：

函数内部产生结果，通过指针，把结果写回给调用者。

我们一步一步来看。

该参数配合函数调用，推荐的格式如下：

c 复制代码

TaskHandle_t Task1Handle;   // Task1Handle建议设置为一个全局变量
BaseType_t ret = xTaskCreate(vTask1,
                             "Task1",
                             configMINIMAL_STACK_SIZE,
                             NULL,
                             tskIDLE_PRIORITY + 1,
                             &Task1Handle);

这段代码做了什么呢？

首先，TaskHandle_t类型是TCB结构体指针的类型别名。

所以变量 Task1Handle 的具体类型是：

c 复制代码

struct tskTaskControlBlock *Task1Handle;

也就是说：

Task1Handle 这个变量，本质上是一个指针变量。

是一个指向任务TCB结构体的指针。

接下来，我们再看函数调用：

c 复制代码

xTaskCreate(..., &Task1Handle);

注意这里传入的是：

c 复制代码

&Task1Handle

传参的是指针的指针，也就是传参了二级指针。

具体传参的类型是：

c 复制代码

struct tskTaskControlBlock **;

因此：

Task1Handle 是 TCB 指针
&Task1Handle 是 TCB 指针的指针（二级指针）

xTaskCreate() 获取到这个二级指针后，就拥有了一个能力：

可以在函数内部，修改调用者中，Task1Handle 这个指针变量的指向。

也就是说：

xTaskCreate 创建了一个新的任务，在FreeRTOS内核堆上分配该任务的TCB结构体。
此时 xTaskCreate 函数内部就获取了该TCB块的指针。
然后通过二级指针，把这个地址写回给 Task1Handle

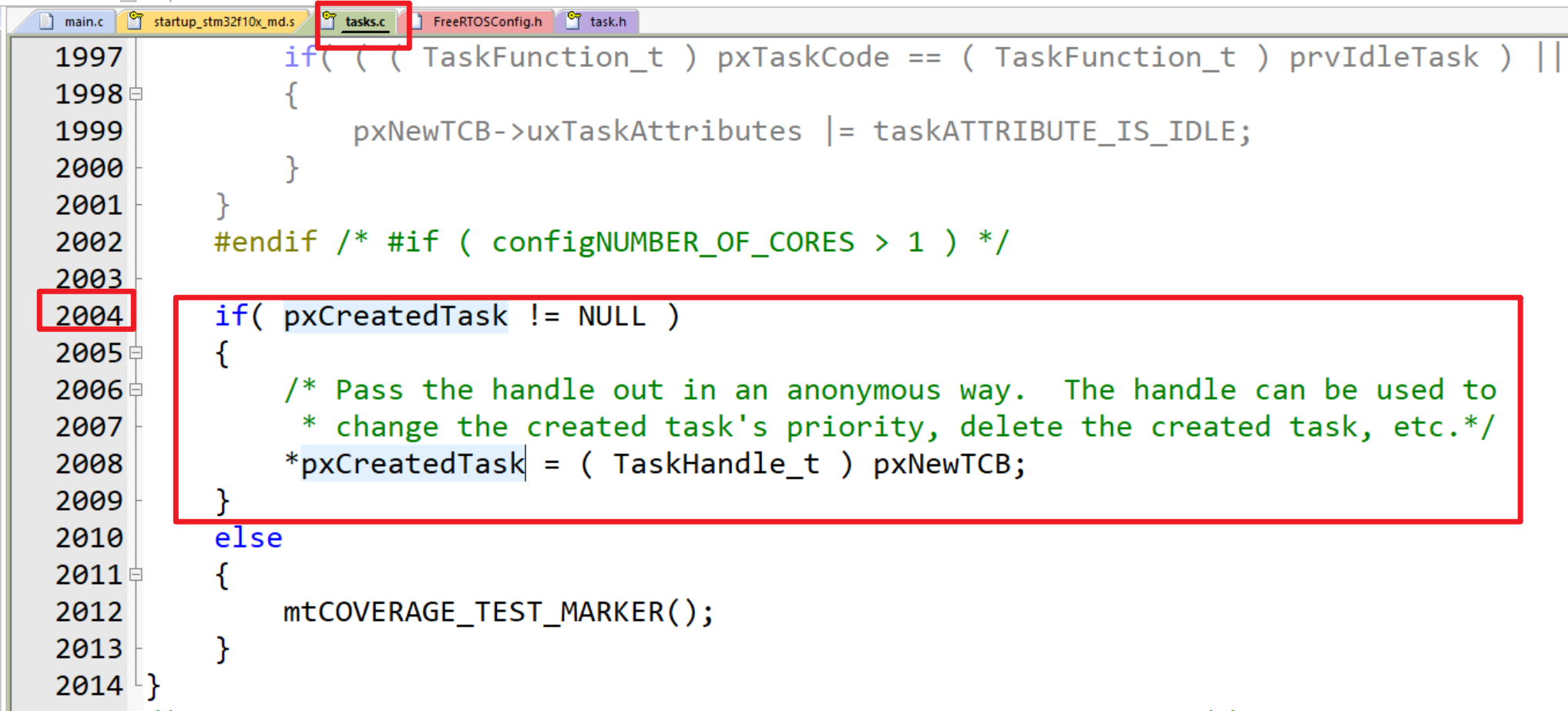

具体的源码如下所示：

所以：

在函数执行完成后，Task1Handle 就是该任务TCB结构体的指针。

参考注释当中的描述，Task1Handle就是此任务的handle。

把handle翻译成中文术语：

在函数执行完成后，Task1Handle 就是该任务的任务句柄。

任务句柄

经过上面的描述，相信你已经对"任务句柄"的概念有了大体的认知。

说白了：

任务句柄就是此任务TCB结构体的指针。

在 FreeRTOS 中，每创建一个任务，内核都会为这个任务分配一块 TCB 内存区域，并用一个指针来唯一标识它。

这个指针，就是我们平时所说的任务句柄（TaskHandle_t）。

那任务句柄有什么作用呢？拿到了任务句柄能实现什么功能呢？

要回答这个问题，我们不妨先反过来问一句：

为什么这个东西叫"句柄"呢？

句柄是单词"handle"的术语翻译，而handle本身具有把柄、抓手的含义。

从这个词的原始含义出发，"句柄"这个命名，本身就已经在暗示它的用途。

在 FreeRTOS 中，"任务句柄"可以这样理解：

FreeRTOS 在创建任务时，会把这个任务的"抓手、把柄"交给你。
你只要拿着这个"抓手、把柄"，就可以对这个任务进行操作和控制。

给你任务的"句柄"，就是给你一种途径和权限，让你可以操作、控制这个任务。

基于上面的理解，可以得出两个非常重要的结论：

任务句柄就是你控制、操作任务的权限凭证。
任务句柄就是FreeRTOS内核中，某个任务的唯一性标识。

那为什么不把任务句柄直接叫"TCB指针"呢？这样不是更直击本质吗？

这个问题非常关键，而且正是 FreeRTOS 命名设计的精妙之处。

如果它直接叫："TCB指针"，是很容易让人产生误解的：

既然它是一个指针，那我就可以直接解引用它。
既然能解引用，那我直接修改 TCB 里的成员，看起来也是"合理"的。
但实际上，任务 TCB 属于 FreeRTOS 内核管理的核心数据结构，不可能允许程序员随意修改。

所以直接称呼为指针是不合理的。

但程序员需要操作任务，但又不能直接操作 TCB，那怎么办呢？

FreeRTOS 给出的答案是：句柄 + API（实际上所有的操作系统都是这么干的）

FreeRTOS 的解决方式非常明确：

把 TCB 的指针交给你，但不鼓励、也不允许你直接操作它。
把这个指针包装成一个"句柄"，强调它的抽象意义。
程序员只能拿着这个"句柄"，通过 FreeRTOS 提供的 API，间接操作任务。

在这个过程中：

任务句柄只是一个"权限凭证"
真正对 TCB 的读写和修改全部由内核自主完成。

那为什么不干脆翻译成"把柄""抓手"这种更直观的词呢？

原因也很简单：

如果使用过于生活化的词汇，反而容易让人产生误解。
技术术语本身就应该是抽象的、克制的，用来和日常语言做区分。
这种抽象命名，反而会"逼迫"学习者去理解它背后的真实含义。

从这个角度看，"句柄"这个翻译是刻意而为之的。

最后，API配合任务句柄，是如何定位具体任务的呢？

FreeRTOS 提供了大量用于控制和操作任务的 API。

这些 API 在内部，都需要回答同一个问题：

我要操作的是哪一个任务？

很显然：任务句柄是某个任务的TCB指针，这个指针/地址显然是具有唯一性的。

所以，任务句柄天然就是某个任务的唯一性标识。

所有控制、操作任务的 API，都必须通过任务句柄来定位目标任务，所以这些任务都需要传参一个任务句柄。

当然，任务句柄这个唯一性标识是被FreeRTOS内核认可的，任务唯一性标识。

对于程序员而言，任务名则更加直观，程序员可以依赖任务名来区分任务。

但对于FreeRTOS内核来说，任务名就只是一个普通的字符串，没什么特殊含义。

扩展：FreeRTOS内核的句柄

在后续 FreeRTOS 的学习中，包括 Linux 这种通用操作系统的系统编程学习中，"句柄"都是一个非常常见、非常核心的概念。

广义来说：

操作系统内核提供给用户，通过 API 间接操作内核对象的一种"标识/凭证"，都可以称为句柄。

句柄从实际类型来看：

可以是一个指针（最常见）
也可以是一个整型数据（比如Linux系统的文件描述符）
也可以是一个结构体对象
...

本质上，句柄就是：

用户访问内核对象的一种"受控入口"。

在FreeRTOS内核中，句柄大多都是一个原始类型的指针。

虽然你可以拿到这个原始类型的指针，但你却并不能直接访问这个原始类型。

比如，就以任务句柄为例：

表面上看：任务句柄就是一个指向 TCB 的指针。

那么问题来了：

既然是指针，那用户是不是可以直接访问 TCB 结构体成员？

答案是：不能。

原因在于：

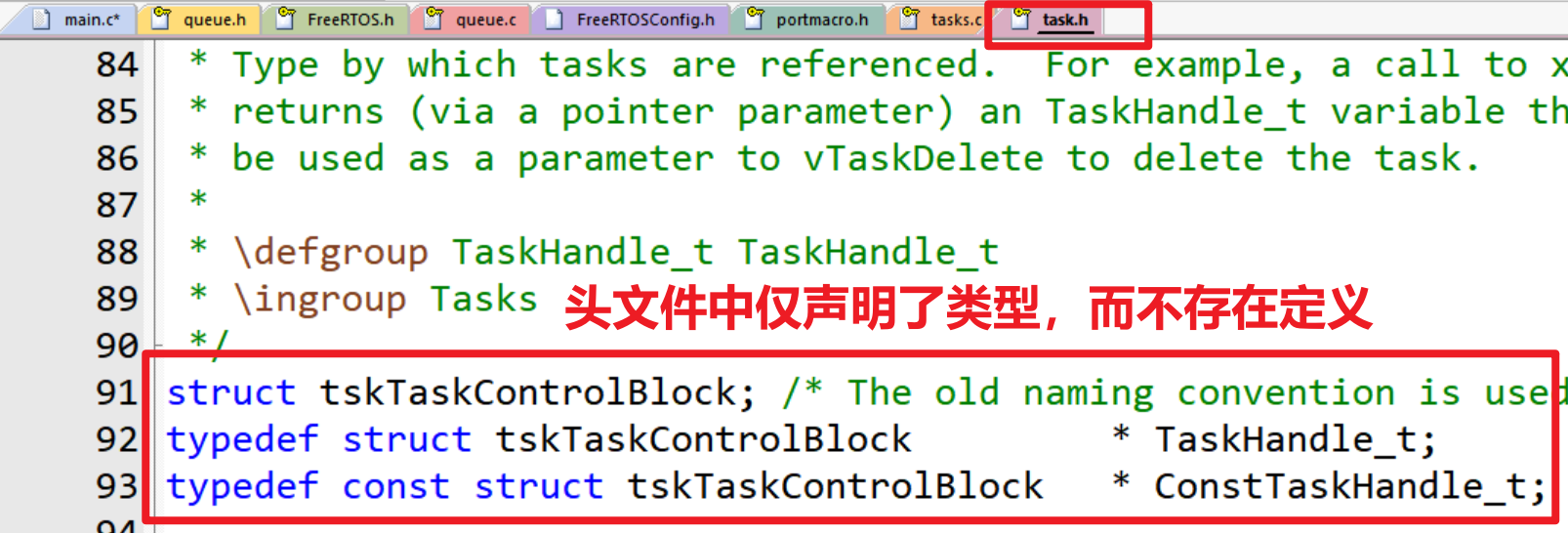

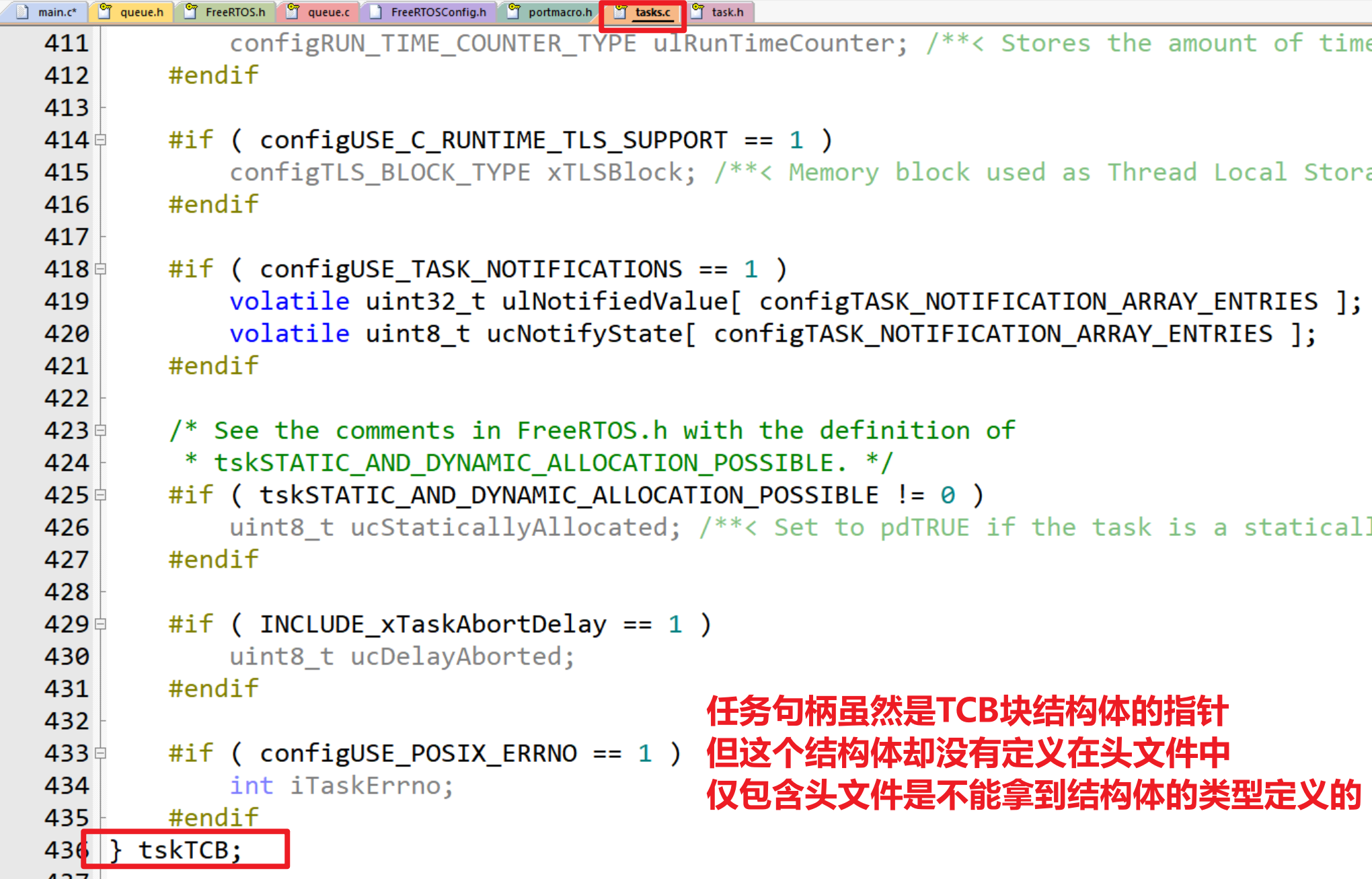

用户代码只能看到 TCB 结构体的"声明"
但看不到 TCB 结构体的"完整定义"

这是因为：

用户代码仅能包含头文件，而头文件中仅有TCB结构体的类型声明。
真正的结构体定义在内核源码（tasks.c）内部，这是用户代码所不能直接查看的。

因此，对于用户而言，虽然拿到了一个"指向 TCB 的指针"。

但由于不知道结构体内部布局，自然也就无法直接访问和修改内部成员。

在 C 语言中，这是一种经典的封装手段，称为：

不透明指针（Opaque Pointer）设计模式。

我们都知道，C 语言本身没有：

private
protected
class
访问控制关键字

所以如果想实现"封装"，就必须通过一些设计技巧。"不透明指针"正是其中最常见的一种。

其核心思想是：

在头文件中只暴露结构体声明
在源文件中隐藏结构体完整定义
对外只提供操作该结构体的 API

这样一来：

用户只能通过 API 操作内核对象
无法直接篡改内部结构（因为具体类型定义不可见）
提高了模块的安全性和可维护性

FreeRTOS 的句柄设计，几乎全面采用这种模式，了解这一点对我们后续学习会非常有帮助。

任务句柄必须保存吗？

任务句柄的作用，是为了在 任务外部 对该任务进行控制和各种操作。

例如：

删除一个任务。
临时挂起（暂停）一个任务，以及恢复一个挂起的任务
给任务发通知（发数据）
修改任务优先级
以及各式各样的查询任务的操作。

所以：

任务句柄不是任务运行的必要条件，而是跨任务操控任务的通行证。

如果系统结构简单、任务彼此独立，完全可以不保存句柄。

如果确有需求保存任务句柄：

应当使用全局变量或静态全局变量，来保存任务句柄。

任务句柄总结

由于任务句柄非常重要，但确实比较抽象。

所以这里做一个细致全面的总结：

任务句柄本质上是任务 TCB 结构体的指针。
FreeRTOS 通过任务句柄，为每个任务提供一个唯一的、被内核认可的标识。
程序员只能通过"任务句柄 + 内核 API"的方式，间接操作和控制任务，而不能直接修改任务的 TCB 内存区域。
如果系统结构较为简单明了，各任务之间相互独立，那么任务句柄并不需要被保存。
如果需要保存任务句柄以供使用，建议使用全局变量或静态全局变量来保存，用局部变量来保存句柄也没什么意义。

vTaskStartScheduler调度器开启函数

在前面讲"动态创建任务"时，我们已经多次见过 vTaskStartScheduler() 这个函数。

但当时的介绍是零散的、点到为止的。

现在我们单独用一节内容，系统地把它讲清楚。

此函数的声明原型非常简单：

复制代码

void vTaskStartScheduler( void );

函数既不需要传参，也没有返回值。

那么这个函数有什么作用呢？

一句话总结：

vTaskStartScheduler函数调用后，使得嵌入式系统从"单一执行路径、裸机运行模式"，进入"多任务调度"模式。

或者说，就是启动了FreeRTOS任务调度器。

在调用该函数之前：

CPU 只是在顺序执行 main() 函数中的代码，整个系统只有单一执行路径。
所有通过 xTaskCreate() 创建的任务，都只是被"创建并登记"，但并没有真正运行。

只有当 vTaskStartScheduler() 被调用之后：

调度器才会接管 CPU
任务才会按照调度规则，开始被调度执行。

由于课程进度的限制，我们暂时不需要将这个函数的作用完全了解。

目前我们只需要知道一个事情即可：

该函数会在FreeRTOS内核堆上创建一个优先级最低的空闲任务，作为系统的兜底任务，保证系统任意时刻总有任务可以执行。

关于此函数的调用，我们还需要注意以下细节：

第一，该函数正常情况下一定不会返回。

一旦调度器成功启动，CPU 将一直在各个任务之间切换执行，main() 后续的代码理论上，没有再执行的机会。

c 复制代码

// main函数内，上面的代码会创建任务
// 启动 FreeRTOS 调度器
vTaskStartScheduler();

// 理论上不会运行到这里

当然，"理论上不会"并不等于"绝对不会"。

如果 vTaskStartScheduler() 返回了，通常只有两种原因：

FreeRTOS内核堆空间内存不足。比如空闲任务创建失败了，就会导致该函数返回，或者某个任务栈运行时爆栈。
FreeRTOS 配置、移植方面存在问题，调度器启动失败。

在确保移植正确的前提下，如果该函数仍然返回，通常都是FreeRTOS内核堆空间不足导致的。

比如下列代码：

c 复制代码

int main(void) {
    // 1. 初始化调试串口
    DebugUSART1_Init();
    printf1("System Init \n");

    // 2. 启动 FreeRTOS 调度器
    vTaskStartScheduler();

    // 正常来说，不会运行到这里
    printf1("error: scheduler return. \n");
    while (1) {
    }
}

// FreeRTOSConfig.h中配合修改一个宏：
// 注意：故意将FreeRTOS内核堆的空间调成128字节，这点空间甚至一个空闲任务都创建不了
#define configTOTAL_HEAP_SIZE       ( ( size_t ) ( 128 ) )

第二，建议在系统中所有任务都创建完成后，再开启调度器。

创建任务，本质上就是在系统中"注册登记"一个任务。

因此，推荐的做法是：

在 main() 函数中
在 vTaskStartScheduler() 调用之前
统一创建系统中的所有任务

不建议进行一些"花里胡哨"的操作，包括但不限于：

在调度器启动函数之后创建任务（实际无效）
在任务中再创建任务
在各种中断处理中随意创建任务
......

任务应该在调度器启动之前统一创建，这样任务系统结构清晰、行为可预期。

如果在系统运行过程中，在各种位置临时、随意地创建任务，只会增加系统复杂性和理解难度，纯粹自找麻烦。

第三，调度器启动后，不要依赖主栈中的数据，尤其是main函数的局部变量。

调度器启动后，主栈（MSP）会变成系统的公共资源。

需要明确几点事实：

所有中断处理函数，强制使用 MSP，不会使用任务栈
主栈空间本身就很小，通常默认只有 1KB，使用FreeRTOS后，也不会刻意调大（也没空间给主栈了）
调度器启动后，main() 函数的使命已经完成，其栈帧不再具备存在意义

因此，在调度器启动后：

main() 的栈帧会很迅速的被中断和其他的一些系统行为覆盖
main() 中定义的局部变量也会随之失效

此时：

如果在任务中访问main函数中定义的局部变量（基于指针传参），几乎只能访问到随机值。

任务的线程安全问题

我们在前面的课程中讲过，FreeRTOS 中的任务兼具通用操作系统中进程和线程的特点：

从内存资源分配的角度看，任务是 FreeRTOS 内核分配内存资源的基本单元
从 CPU 调度管理的角度看，任务是 FreeRTOS 内核调度 CPU 资源的基本单元

因此，在使用方式上，FreeRTOS 中的任务更接近于通用操作系统中的线程。

既然任务本质上具备"并发执行"的特性，那么在多任务并发运行的过程中，也就不可避免地会出现线程安全问题。

那么，什么是任务的线程安全问题呢？

很简单：

当多个任务并发访问同一份共享资源时，程序依然能够保证执行逻辑正确、数据不被破坏。

这就叫做"保障了线程安全"。

反之，如果不能保证，就称之为"存在线程安全问题"。

需要说明的是，在上述语境中，"任务"和"线程"可以视为等价概念。

但在表述时，仍然建议统一使用"线程安全"这一术语，而不是"任务安全"。

原因很简单："线程安全"是操作系统领域早已经约定俗成的标准说法。

光这么干讲概念，可能不够直观，下面我们通过一段实际代码来看线程安全问题是如何产生的。

线程安全问题的典型案例

参考下列代码：

c 复制代码

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"      // FreeRTOS 核心头文件
#include "task.h"          // FreeRTOS 任务相关 API

#include "DebugUSART1.h"   // 调试串口模块（printf1）

static uint32_t Count;

// -------------------- 任务1 --------------------
void vTask1(void *arg) {
    for (uint32_t i = 0; i < 5000000; i++) {
        Count++;
    }
    printf1("Count1 = %d \n", Count);
    while (1) {
    }
}

// -------------------- 任务2 --------------------
void vTask2(void *arg) {
    for (uint32_t i = 0; i < 5000000; i++) {
        Count++;
    }
    printf1("Count2 = %d \n", Count);
    while (1) {
    }
}

int main(void) {
    // 1. 初始化调试串口
    DebugUSART1_Init();

    // 2. 创建任务1
    xTaskCreate(vTask1,
                "Task1",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);



    // 3. 创建任务2（与任务1优先级相同）
    xTaskCreate(vTask2,
                "Task2",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    // 4. 启动 FreeRTOS 调度器
    vTaskStartScheduler();

    // 理论上不会运行到这里
    while (1) {
    }
}

这段代码中：

创建了两个任务
两个任务优先级相同
采用时间片轮转机制并发执行
并且在任务中并发访问了同一份共享数据 ------ 全局变量 Count

每个任务都会对 Count 执行 5,000,000 次自增操作。

那么问题来了：

最终 Count 的结果，会是 10,000,000 吗？

答案是：一定不是，而且一定会小于 10,000,000。

这是为什么呢？

核心原因其实只有一句话：

Count++ 并不是一个原子操作。

啥意思？

在 C 语言层面，Count++ 看起来只是一条语句。

但从 CPU 的实际执行角度看，它至少会被拆成"读-改-写"三个步骤：

从内存中读取 Count 的当前值，加载到通用寄存器（读）
CPU 在寄存器中将该值加 1（改）
将加 1 后的结果写回内存（写）

也就是说：

一次 Count++，并不是"一步完成"的，而是分为多步。
而且这些步骤也不存在**"要么都全部完成，要么一步都不做"**的约束限制。
这就是所谓的**"不是一个原子操作"**。

那么这会带来什么样的影响呢？

两个任务并发执行Count自增时，在任何一个 Count++ 的执行过程中，只要发生一次任务切换。
就可能出现如下情况：

任务1 读取了 Count 的值（例如 100）
任务1 执行了Count 加1
任务1 还没来得及将加后的结果写回内存，发生任务切换，任务2 开始执行
任务2 也读取到 Count = 100
任务2 也执行了Count 加1，将101写回内存后，任务切换
任务1 重新获取执行权后，继续将没有写回的101写入内存

最终的结果是：

两个任务都执行了一次 Count++
但 Count 实际只增加了 1

这类"加法丢失"的情况，在多任务并发执行过程中会反复发生，是一种常态化的现象。

因此最终的 Count 结果：

一定小于 10,000,000
而且通常会小得多

这正是线程安全问题的一个典型表现。

如何保障线程安全

既然了解了线程安全的问题所在，那么如何解决这个问题呢？

线程安全问题产生的根本原因是：Count++ 不是一个原子操作。

那么一个很自然的想法就是：

如果能把 Count++ 变成一个原子操作，线程安全问题是不是就解决了？

事实上确实是这样。

所谓"原子操作"，核心只有一句话：

原子操作在执行过程中，不允许被打断。

也就是说：

要么整个操作完整执行完
要么一步都不执行
中间不存在"被插一脚"的可能

如果 Count++ 能满足这一点，那么：

不论有多少个任务
不论如何调度
不论什么时候切换

都不可能再出现"加法丢失"的问题。

那具体怎么实现所谓"原子操作"呢？

这是我们后面的要讲解的内容，这里暂时先不深入讲解，下面简单介绍一下这种思想，即临界区。

临界区的概念（暂时了解）

在通用操作系统和实时操作系统中，为了解决并发访问共享资源的线程安全问题，都提供了一种叫做"临界区"的解决方案。

什么叫做临界区呢？

简单来说是这样的：

FreeRTOS中可以通过加锁、限制访问、禁止调度等方式让某一段访问共享资源的代码，在逻辑上表现为一个整体的原子操作。

也就是说：这段代码在执行过程中，不允许被其他任务打断。

从而形成一种约束关系：在同一时刻，只允许一个任务进入临界区，执行这段代码。

因此，当任务1正在执行临界区代码时：

其他任务无法同时进入该临界区
也就无法并发访问同一份共享资源
更无法对共享数据产生交叉修改

从而保证了对共享资源的并发访问是线程安全的。

我们来看一段伪代码。

c 复制代码

// -------------------- 任务1 --------------------
void vTask1(void *arg) {
    for (uint32_t i = 0; i < 5000000; i++) {
        // 进入临界区，其余任务直到临界区退出，无法执行Count++
        Count++;
        // 退出临界区，其余任务可以执行Count++
    }

    printf1("Count = %d \n", Count);
    while (1) {
    }
}

// -------------------- 任务2 --------------------
void vTask2(void *arg) {
    for (uint32_t i = 0; i < 5000000; i++) {
        // 进入临界区，其余任务直到临界区退出，无法执行Count++
        Count++;
        // 退出临界区，其余任务可以执行Count++
    }
    printf1("Count = %d \n", Count);

    while (1) {
    }
}

如此，在临界区的约束下：

无论是任务1，还是任务2
在执行 Count++ 时
都必须完整地完成"读 → 改 → 写"的整个过程
才允许其他任务进入临界区
也就是说，无论是任务1还是任务2，都需要完成Count++这个原子操作。

也就是说：

在同一时刻，只会有一个任务在执行这段代码，这样就解决了线程安全问题。

当然，没有任何机制是没有代价的。

临界区的存在，确实可以解决并发访问共享资源所带来的线程安全问题。

但与此同时，它也会引入额外的系统开销。

如果临界区代码执行时间过长，就会降低系统的并发性，甚至影响系统的实时性。

因此，在嵌入式系统中，应尽量缩短临界区的执行时间，并谨慎使用临界区机制。

扩展：

如果你实在好奇临界区如何实现，可以临时参考下列的代码：

c 复制代码

// -------------------- 任务1 --------------------
void vTask1(void *arg) {
    for (uint32_t i = 0; i < 5000000; i++) {
        // 进入临界区
        taskENTER_CRITICAL();
        Count++;
        // 退出临界区
        taskEXIT_CRITICAL();
    }

    printf1("Count = %d \n", Count);
    while (1) {
    }
}

// -------------------- 任务2 --------------------
void vTask2(void *arg) {
    for (uint32_t i = 0; i < 5000000; i++) {
        // 进入临界区
        taskENTER_CRITICAL();
        Count++;
        // 退出临界区
        taskEXIT_CRITICAL();
    }
    printf1("Count = %d \n", Count);

    while (1) {
    }
}

关于函数taskENTER_CRITICAL的具体含义作用，我们后面课程再讲。

另一个线程安全的案例

之所以这么早给大家提出"线程安全"这个概念（毕竟解决方案现在没法讲），主要是为了解释下面一段代码：

c 复制代码

// -------------------- 任务1 --------------------
void vTask1(void *arg) {
    while (1) {
     printf1("Task1 \n");
    }
}

// -------------------- 任务2 --------------------
void vTask2(void *arg) {
    while (1) {
     printf1("Task2 \n");
    }
}

在两个任务仍然优先级一致，并发执行的前提条件下，串口能够做到轮流打印吗？

显然是不行的。

为什么呢？

因为单片机的串口外设本身就是一个共享资源。

无论是任务1，还是任务2，最终都要访问同一个 USART 外设的数据寄存器。

而 printf1() 这个函数，也并不是一个原子操作。

它在底层至少包含：

格式化字符串，使用了同一个共享的字节数据
逐字节发送数据
等待标志位置位
...

假设当前任务1正在发送 "Task1 \n"，刚发到一半时发生了任务切换。

此时任务2获得 CPU，也开始调用 printf1("Task2 \n")。

那么串口线上发送的数据，就有可能变成：

复制代码

Task1sk2

或者

复制代码

Task1
T
Task2
ask1
Task1Task2
Tas
Task1
Tk2
Task2
ask1
Task
Task2
Tas1
（顺序非常混乱）

也就是说：

两个任务对串口的访问发生了交叉。

这种现象，本质上仍然：

多个任务并发访问共享资源，且没有使用任何限制手段保护机制，所以就出现了典型的"线程安全"问题。

我们再换一种更严谨的说法。

在 FreeRTOS 中：

两个优先级相同的任务会被时间片轮转调度
每个时间片到达时，都可能发生任务切换
任务切换的时机，是不可预测的

因此，只要 printf1() 的执行时间超过一个时间片（实际上一定超过一个时间片），它就可能在执行过程中被打断。

一旦被打断，而另一个任务也调用了 printf1()，那么串口发送的比特流就会交叉乱序，从而导致输出结果乱序。

这说明：

并发执行 + 共享资源 + 无保护机制，就会产生线程安全问题。

术语解释（补充了解）

出于以下目的：

真正搞懂线程安全的概念
便于在学习和工作中进行技术交流

我们在讨论线程安全时，最少需要了解下面几个术语的含义。下面逐一做一个简要说明。

第一，并发。

并发的概念我们不陌生：

在 FreeRTOS 中，当多个任务优先级相同，并开启时间片轮转调度时，任务会轮流获得 CPU。

虽然在任意时刻，CPU 只能执行一个任务，但由于任务切换时间非常短暂，人眼会感觉多个任务"同时在执行"。

这就是并发。

并发是出现线程安全问题的前提条件。

如果系统中只有一个任务，那么就不会存在并发，也就不存在竞争。

第二，共享资源。

共享资源，是指被多个任务并发访问的数据或硬件资源。

常见的共享资源包括：

全局变量
通信接口外设（如串口、I2C、SPI 等）
文件
内存缓冲区
...

并发 + 访问共享资源，都是线程安全问题产生的必要条件。

第三，原子操作。

所谓原子操作，是指：一个操作在执行过程中不可被打断。

虽然它在底层可能由多个步骤组成，但从实际执行过程看，它要么完整执行完毕，要么完全没有执行。

如果多个任务并发执行同一个原子操作，那么就不会出现线程安全问题。

第四，竞态条件。

竞态条件是一个很不好理解的概念，至少从字面意义上看，并不直观。

所谓竞态条件，是指：

多个执行实体（任务 / 线程 / 中断）在访问共享资源时，如果最终执行结果与它们的执行顺序有关，这就叫做"产生了竞态条件"。

竞态条件（Race Condition），直译过来是"赛跑条件"。

也就是说：

多个执行实体像在赛跑一样，"谁先谁后跑完"，会直接影响最终的执行结果。

当执行顺序不同，结果也不同，这就叫产生了竞态条件。

比如，多个任务同时执行这样一行代码：

c 复制代码

Count++;

这里就产生了竞态条件。

产生了竞态条件，就意味着程序的执行结果变得不可预测，因为任务的先后顺序难以预测。

这就属于线程安全问题。

或者换句话说：

产生竞态条件是原因，出现线程安全问题是结果。

只要存在竞态条件，程序的结果就依赖于执行时机，而执行时机在并发系统中是不可控的。

而如果加上临界区，将上面一行代码的操作，变为一个原子操作：

c 复制代码

// 进入临界区
taskENTER_CRITICAL();
Count++;
// 退出临界区
taskEXIT_CRITICAL();

这样就消除了竞态条件，因为无论是任务1还是任务2，谁先谁后执行，都不会影响Count最终计算的结果。

第五，临界区。

为了解决竞态条件问题，我们需要对共享资源的访问进行保护。临界区（Critical Section），就是这样一种机制。

临界区指的是：访问共享资源的一段必须保证不可被并发打断的代码区域。

在任意时刻，只允许一个任务进入临界区执行。

当某个任务进入临界区后：

其他任务无法同时访问同一份共享资源
从而消除竞态条件
确保了最终执行结果，与并发执行的先后顺序无关。

在FreeRTOS环境下，临界区是解决竞态条件，实现任务访问共享资源线程安全的最常用手段。

当然，临界区的实现方式多种多样，后续课程再详谈它。

静态创建任务xTaskCreateStatic（了解）

在上面，我们已经讲过：

静态创建任务，和动态创建任务的核心区别在于，静态创建任务需要程序员手动来分配管理任务栈和TCB的内存区域。

在大多数场景下，静态创建任务不是FreeRTOS任务创建的首选，这种创建方式大家了解一下即可。

所以静态创建任务的方式，大家了解一下就可以了。

该函数的声明/原型如下：

c 复制代码

// 函数声明位于: task.h (508行)
TaskHandle_t xTaskCreateStatic( TaskFunction_t pxTaskCode,
                               const char * const pcName,
                               const configSTACK_DEPTH_TYPE uxStackDepth,
                               void * const pvParameters,
                               UBaseType_t uxPriority,
                               StackType_t * const puxStackBuffer,
                               StaticTask_t * const pxTaskBuffer );

下面逐一介绍该函数的使用。

裁剪相关

要想完整的理解静态创建任务的方式，首先要理解FreeRTOS关于动态静态创建任务的，相关裁剪问题。

动态创建任务API是默认开启的，依赖于宏：

c 复制代码

#define configSUPPORT_DYNAMIC_ALLOCATION 1

只有这个宏的值是1，才可以使用相关动态创建任务的API函数。

静态创建任务API则是默认禁用的：

c 复制代码

// FreeRTOS.h头文件的第2806行

#ifndef configSUPPORT_STATIC_ALLOCATION
/* Defaults to 0 for backward compatibility. */
#define configSUPPORT_STATIC_ALLOCATION    0
#endif

如果想要使用此函数，需要明确在配置文件中，加上下述宏定义：

c 复制代码

#define configSUPPORT_STATIC_ALLOCATION    1

只有当该宏被定义为 1 时，静态创建任务相关 API 才会被编译进系统。

能否同时使用两种创建任务的方式呢？

能不能在FreeRTOS中既使用动态创建任务，也使用静态创建任务呢？

答案是：可以。

前提是，在 FreeRTOSConfig.h 中同时开启这两个宏：

c 复制代码

#define configSUPPORT_STATIC_ALLOCATION     1
#define configSUPPORT_DYNAMIC_ALLOCATION    1

当这两个宏都为 1 时：

xTaskCreate() 可以使用（动态创建）
xTaskCreateStatic() 可以使用（静态创建）

两种方式彼此独立，互不影响。

那么什么时候考虑混用两种任务的创建方式呢？

动态创建任务：

由FreeRTOS自动分配和管理任务内存
优点是使用简单，代码整洁
但缺点是内存行为不完全可预测，内存使用相对不可控。

静态创建任务：

由程序员分配管理任务内存，FreeRTOS只负责任务调度
内存使用更可控，内存行为完全可预测
但缺点是使用起来更复杂，需要手动管理内存

实际工程中，如果混用两种创建任务的方式，通常：

核心任务（必须稳定运行的任务）使用静态创建
临时任务或功能性任务使用动态创建

这样可以在保证关键模块稳定性的同时，提高开发效率。

静态创建任务宏的第二层含义（重点）

关于宏：

c 复制代码

#define configSUPPORT_STATIC_ALLOCATION     1

它的第一层含义就是：开启静态创建任务相关API。

但是，这只是表层含义。

它的第二层含义是，只要开启了这个宏：

FreeRTOS系统中的空闲任务，以及静态方式手动创建的任务，都必须由程序员手动分配和管理任务内存区域。

也就是说：

开启 configSUPPORT_STATIC_ALLOCATION = 1，不仅仅是允许你静态任务的方式。

而是整个FreeRTOS内核运行，都完全可以不依赖FreeRTOS内核堆，完全可以在"无堆模式"下运行。

允许 FreeRTOS 内核在完全静态内存模式下运行。

尤其需要注意的是：

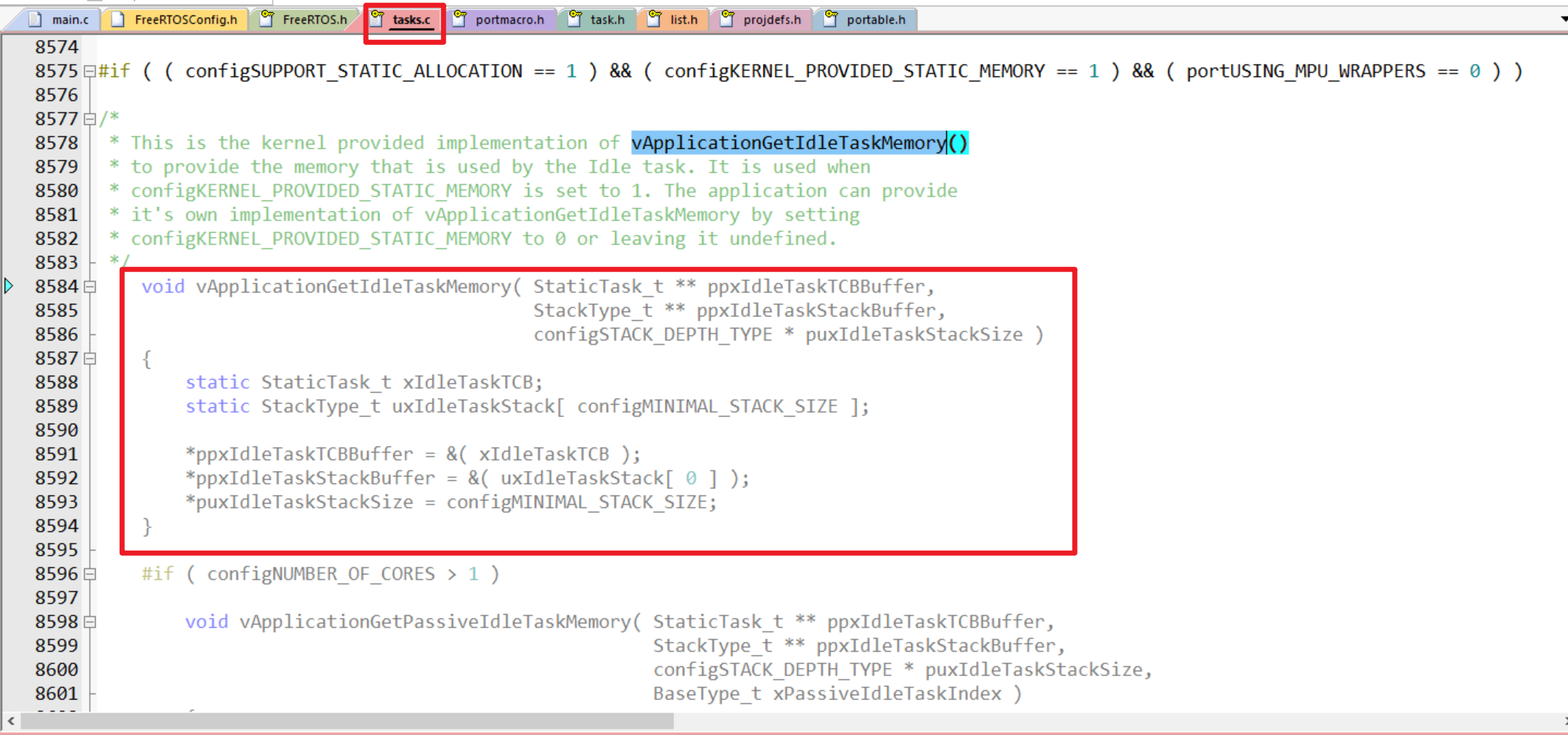

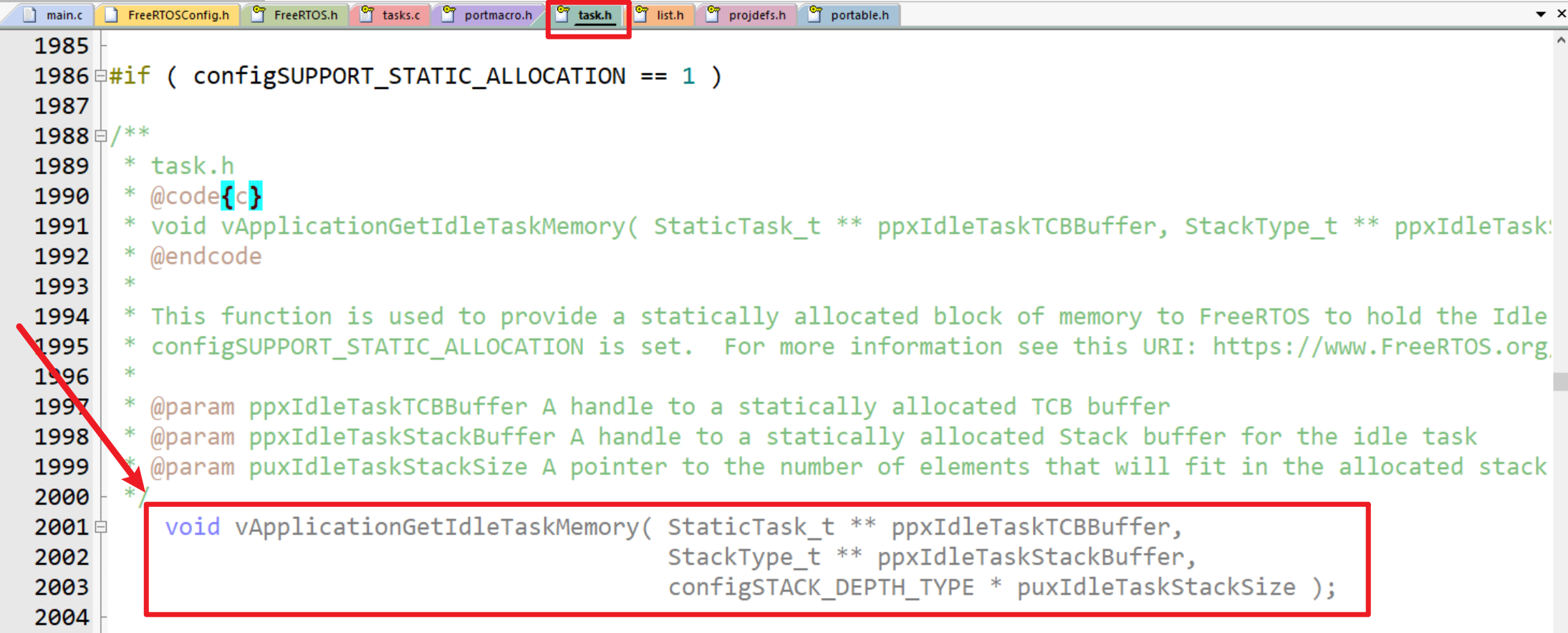

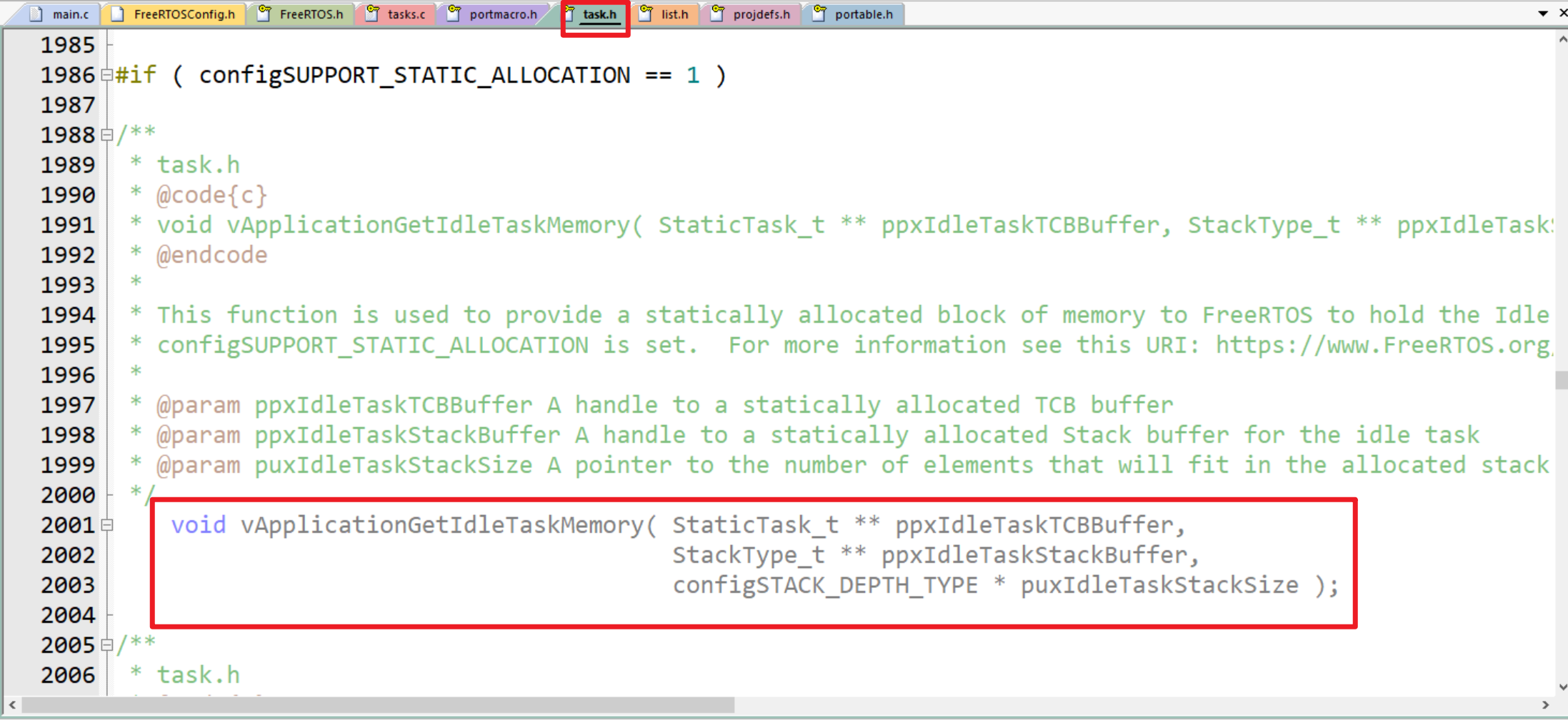

只要开启静态创建任务宏，空闲任务的任务空间都必须由程序员手动分配管理，即便允许动态创建任务。

FreeRTOS任务的几种创建方式组合

上面我们已经知道，FreeRTOS 允许同时开启动态和静态创建任务方式：

c 复制代码

#define configSUPPORT_STATIC_ALLOCATION     1
#define configSUPPORT_DYNAMIC_ALLOCATION    1

这意味着：

可以使用 xTaskCreate() 动态创建任务
可以使用 xTaskCreateStatic() 静态创建任务
静态创建任务的任务栈和 TCB 空间必须由程序员手动提供。
空闲任务的任务栈和 TCB 空间也必须由程序员手动提供。

对上面两个宏进行排列组合，FreeRTOS还支持下面几种任务创建方式组合。

第一，仅使用动态创建任务。

这种方式是FreeRTOS创建任务的默认行为。

c 复制代码

#define configSUPPORT_STATIC_ALLOCATION     0
#define configSUPPORT_DYNAMIC_ALLOCATION    1

上述宏配置完全可以不写进配置文件，默认就使用上述宏配置。

所有任务的内存空间都由FreeRTOS内核自动分配和管理，程序员不需要操心。

第二，仅使用静态创建任务。

即使用下面的配置：

c 复制代码

#define configSUPPORT_STATIC_ALLOCATION     1
#define configSUPPORT_DYNAMIC_ALLOCATION    0

这意味着：

手动创建任务，只能使用 xTaskCreateStatic() 静态创建任务
所有任务（包含空闲任务）的内存区域都由程序员手动分配和管理，FreeRTOS只负责任务调度。

这种方式使用比较少见，仅见于需要完全控制任务内存空间的场景，比如对内存可预测性要求极高的系统。

第三，全部关闭。

即使用下面的配置：

c 复制代码

#define configSUPPORT_STATIC_ALLOCATION     0
#define configSUPPORT_DYNAMIC_ALLOCATION    0

这种配置从语法上来说就是不可行，因为FreeRTOS系统中至少也有一个空闲任务需要创建。

如果两种任务创建方式都被禁止，那么空闲任务就无法创建了。

况且，不创建任务，要FreeRTOS系统来做什么呢？

所以这种配置方式是非法的。

前面几个参数

此函数的声明如下：

c 复制代码

// 函数声明位于: task.h (508行)
TaskHandle_t xTaskCreateStatic( TaskFunction_t pxTaskCode,
                               const char * const pcName,
                               const configSTACK_DEPTH_TYPE uxStackDepth,
                               void * const pvParameters,
                               UBaseType_t uxPriority,
                               StackType_t * const puxStackBuffer,
                               StaticTask_t * const pxTaskBuffer );

此函数的前面几个参数：

TaskFunction_t pxTaskCode，任务的入口函数。
const char * const pcName，任务的任务名（用于调试/可视化观察）。
const configSTACK_DEPTH_TYPE uxStackDepth，任务栈的深度（重点）。
1. 确定最终任务栈的大小为：任务栈深度 * 4 字节
2. 任务栈的最低深度是：configMINIMAL_STACK_SIZE，这个宏的大小可以配置，通常是128
3. 也就是说，FreeRTOS推荐的任务栈最小深度是128，最小大小是512字节。
void * const pvParameters，用于传参给入口函数。几乎无意义，不会这种方式给任务入口函数传参，通常直接写NULL。
UBaseType_t uxPriority，任务的优先级。
1. FreeRTOS采用任务抢占式调度，优先级高的任务只要不主动放弃CPU，会一直执行下去。
2. 空闲任务的优先级是tskIDLE_PRIORITY，这个宏的大小可以配置，通常就是0
3. 设置任务优先级时，建议基于 tskIDLE_PRIORITY + n 的方式写，表达更清晰。

因此，xTaskCreateStatic() 的前 5 个参数，和 xTaskCreate()（动态创建任务）在语义上是一样的。

真正的区别在于后面两个参数：

puxStackBuffer：任务栈内存由用户提供
pxTaskBuffer：TCB 内存由用户提供

后面我们重点讲这两项。

第六个参数：puxStackBuffer

函数原型中第六个参数为：

c 复制代码

StackType_t * const puxStackBuffer

这个参数的含义是：

任务栈的内存空间，由程序员手动提供。

在动态创建任务时：

c 复制代码

xTaskCreate()

任务栈由 FreeRTOS 从 heap 中自动分配。

而在静态创建任务时：

c 复制代码

xTaskCreateStatic()

FreeRTOS 不再动态分配任务栈。

而是要求：

由程序员提前准备好一块连续内存区域，作为任务栈。

这块内存空间的首地址，就是参数 puxStackBuffer。

c 复制代码

StackType_t`的实际类型在STM32F1系列上是：`uint32_t

所以我们只需要创建一个此类型的数组，然后再把数组名传参即可。

这里有两个小问题：

这个数组应该是一个什么变量？
这个数组的长度可以随便写吗？

下面来剖析这两个问题。

任务栈数组应该是什么变量

既然任务栈是由程序员提供，那么这块内存的生命周期就必须满足一个前提条件：

任务存在多久，这块内存就必须有效多久，甚至更长。

任务栈内存空间的生命周期 >= 任务本身的生命周期

任务是运行在整个系统生命周期中的。

而创建任务的函数，往往只是执行一次。

因此，如果我们写成下面这样：

c 复制代码

// main函数
StackType_t xTaskStack[128];  // 局部变量
xTaskCreateStatic(..., xTaskStack, ...);

这是错误的。

原因很简单：

xTaskStack 是main函数中的局部变量
调度器启动后，main函数所处的主栈空间会被侵占，其中存储的数据就无法保证正确了。
主栈空间的大小十分有限，通常只有1024个字节，用来存储任务栈空间实在过于勉强。

既然主栈空间不可用，FreeRTOS内核堆也不可用，那么：

任务栈数组必须定义为"静态存储区变量"。

可以使用：

全局变量或静态全局变量，优先推荐使用静态全局变量。
静态局部变量，可以使用，但它的作用域仅限于函数内部，不利于后续调试与维护，不推荐使用。

任务栈数组的长度

任务栈数组的长度显然是不能随便写的。

需要满足两个限制条件：

第一，必须等于 uxStackDepth，也就是任务栈数组的长度与任务栈的深度参数必须保持一致。

任务栈的深度，类型是 StackType_t，任务栈数组的类型也是它，所以只需要让它们保持一致即可。

比如都使用宏configMINIMAL_STACK_SIZE，即默认的任务栈最小深度128。

第二，必须满足任务的实际需求。

任务栈的大小肯定不是越小越好，也不是越大越好，而是要满足实际任务的需求情况。

实际设置任务栈的大小时，建议先设置一个基础值，然后再根据使用情况，进行扩展。

思考一个小细节：

任务栈的实际大小，大于uxStackDepth参数决定的任务栈大小，可以吗？

比如：uxStackDepth传参128，那么任务栈的大小就是512字节。

实际创建一个1024字节大小的数组，然后传参，可以吗？

当然可以。

但FreeRTOS 只会使用你传入的 uxStackDepth 那么多的空间作为任务栈。

多余的空间无意义，FreeRTOS不会使用。

所以不要这么做，任务栈数组的实际大小，就应该等于uxStackDepth确定的任务栈大小。

第七个参数：pxTaskBuffer

函数原型中第七个参数为：

c 复制代码

StaticTask_t * const pxTaskBuffer

这个参数的含义是：

任务控制块（TCB）的内存空间，由程序员手动提供。

关于TCB的概念，我们已经了解过了。

简单来说，TCB 是 FreeRTOS 内核用来"管理任务"的核心数据结构，本质上就是一个结构体对象。

这个结构体当中会存储任务的关键信息，例如：

任务的任务名
任务的优先级
任务的栈基指针
任务的栈顶指针
...

在动态创建任务时：

c 复制代码

xTaskCreate()

FreeRTOS 会：

从 FreeRTOS内核堆上分配一块内存作为 TCB
从 FreeRTOS内核堆上分配一块内存作为任务栈

程序员无需关心这些内存的地址与生命周期。

而在静态创建任务时：

c 复制代码

xTaskCreateStatic()

FreeRTOS 不再自动分配 TCB和任务栈。

而是要求：

由程序员提前准备一块 StaticTask_t 类型的内存，用于存放任务的 TCB。

这块内存对象的地址，就是 pxTaskBuffer。

实际上就是：

让你创建一个 StaticTask_t 类型的全局结构体对象，然后把它的指针传进去即可。

所以此参数的推荐调用方式如下：

c 复制代码

static StaticTask_t xTaskTCB;   // 静态全局变量
// main函数内部创建任务
xTaskCreateStatic(..., &xTaskTCB);

有了第六个参数（任务栈）的铺垫，想到这种写法其实并不难。

不过这里仍然会有两个小问题：

在动态创建任务时，TCB 的结构体类型似乎和 StaticTask_t 不一样，这是怎么回事？
pxTaskBuffer 这个参数到底是什么？它是不是任务句柄？

下面来逐一进行讲解。

两种创建任务方式TCB结构体类型对比

FreeRTOS 内部真正使用的TCB类型，其实是：tskTCB、TCB_t等。

这个类型是定义在tasks.c源码内部的一个私有的结构体类型。

TCB中的数据直接关系到FreeRTOS内核任务调度的稳定性，所以不可能直接暴露给外界查看和使用。

同样的：

在静态创建任务时，此函数也不能真正的拿到TCB的真实类型信息。

但是静态创建任务，又要求程序员提供TCB的内存区域，需要创建TCB结构体对象，那怎么办呢？

FreeRTOS提供的解决办法是：

设计一个StaticTask_t类型，静态 TCB 容器类型。
该类型的内存使用大小，内存使用布局，都与真实的TCB结构体类型，完全保持一致！

所以：

FreeRTOS内核内部：用 TCB_t 来创建TCB结构体对象，来进行任务管理。
用户侧静态创建任务时：用 StaticTask_t 提供TCB内存块的模具、壳子、容器。

举一个更通俗的例子是：

你想在网上买鞋，不可能把脚寄过去，于是你使用"40、41..."这样的尺码来买鞋子。

这里的"尺码标准"，就类似于 StaticTask_t 类型。

而真正穿在脚上的鞋子，就相当于内核内部真正使用的 TCB 数据结构。

你不需要知道鞋子的内部结构：

鞋底几层
缝线怎么做
鞋垫材质是什么
...

你只需要按照"标准尺码"购买即可。

这个参数是任务句柄吗？

关于这个问题的答案，我个人觉得答案应该是：是也不是。

先来说是：

pxTaskBuffer参数是一个指针，用于告诉FreeRTOS内核，在此指针指向的内存空间上创建管理任务的TCB结构体。

而任务句柄，在当前FreeRTOS系统中，本质上就是TCB结构体对象的指针。

所以从存储的地址上来说，pxTaskBuffer参数和此任务的任务句柄，是完全一致的。

那为什么又说不是呢？

这是因为二者的语义、类型以及设计思路都完全不同。

首先从语义上来说：

pxTaskBuffer 是你提供给内核的一块"原始内存空间"，它的作用是：作为 TCB 的存储位置。
TaskHandle_t 是内核返回给你的"任务标识符"，它的作用是：用于后续对任务进行操作。

二者的语义作用是完全不同的。

其次是类型不同：

pxTaskBuffer 是一个指向 StaticTask_t 结构体类型的指针。
任务句柄的类型是TaskHandle_t。

二者虽然大小和内存布局是一致的，但类型确实不一致。

最后再谈设计思路的不同：

任务句柄是某个任务唯一性标识的抽象类型，它并不一定就是TCB类型。

FreeRTOS 并不保证：TaskHandle_t 永远等于 TCB 的地址/指针。

只是当前实现"恰好如此"。

内核完全可以在未来改成：

句柄内部包含额外字段
句柄不再直接等于 TCB 指针
甚至通过句柄查表定位 TCB

而你提供的 pxTaskBuffer 仍然只是那块内存空间。

所以，从根本上来说，pxTaskBuffer参数不应该被视为任务句柄。

它们一个是"任务唯一性标识"的抽象概念，一个是具体TCB块的实现内存空间。

返回值

此函数的返回值类型是：

c 复制代码

TaskHandle_t

这就非常明显了：

此函数创建任务成功时，返回任务句柄
失败时返回 NULL

任务句柄是任务的唯一性标识，配合FreeRTOS提供的任务操作API，可以实现对任务的各种操作与控制。

那么什么时候会导致静态创建任务失败呢？

静态创建任务几乎不会因为"内存不足"而失败，因为：

TCB 是你自己提供的
栈空间是你自己提供的

如果你故意提供错误的参数，例如：

pxTaskCode = NULL
puxStackBuffer = NULL
pxTaskBuffer = NULL
uxStackDepth = 0
...

则静态创建任务可能会失败。

静态创建任务的返回值可以酌情决定是否接收处理。

静态创建任务的推荐方式

对于静态创建任务，推荐采用下面的标准调用方式：

c 复制代码

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"      // FreeRTOS 核心头文件
#include "task.h"          // FreeRTOS 任务相关 API

#include "DebugUSART1.h"   // 调试串口模块（printf1）

// -------------------- 任务1 --------------------
void vTask1(void *arg) {
    while (1) {
        printf1("Task1 \n");
        vTaskDelay(1000);
    }
}

// -------------------- 任务2 --------------------
void vTask2(void *arg) {
    while (1) {
        printf1("Task2 \n");
        vTaskDelay(1000);
    }
}

// 任务1的任务栈、TCB以及任务句柄
static StackType_t xTask1_Stack[configMINIMAL_STACK_SIZE];
static StaticTask_t xTask1_TCB;
static TaskHandle_t xTask1_Handle;

// 任务2的任务栈、TCB以及任务句柄
static StackType_t xTask2_Stack[configMINIMAL_STACK_SIZE];
static StaticTask_t xTask2_TCB;
static TaskHandle_t xTask2_Handle;

int main(void) {
    // 初始化调试串口
    DebugUSART1_Init();
    //printf1("Usart1 init completed. \n");
    // 静态创建任务1
    xTask1_Handle = xTaskCreateStatic(
        vTask1,
        "Task1",
        configMINIMAL_STACK_SIZE,
        NULL,
        tskIDLE_PRIORITY + 1,
        xTask1_Stack,
        &xTask1_TCB);

    if (xTask1_Handle == NULL) {
        printf1("Task1 create failed. \n");

        while (1);
    }

    // 静态创建任务2
    xTask2_Handle = xTaskCreateStatic(
        vTask2,
        "Task2",
        configMINIMAL_STACK_SIZE,
        NULL,
        tskIDLE_PRIORITY + 1,
        xTask2_Stack,
        &xTask2_TCB);

    if (xTask2_Handle == NULL) {
        printf1("Task2 create failed. \n");

        while (1);
    }


    // 启动 FreeRTOS 调度器
    vTaskStartScheduler();

    // 理论上不会运行到这里
    while (1) {
    }
}

这段代码写完后，我们直接编译代码，能够成功吗？

当然是不行的。

只要开启了静态创建任务，配置了下列宏：

c 复制代码

#define configSUPPORT_STATIC_ALLOCATION     1

那么空闲任务的任务栈和TCB内存空间也需要程序员来手动提供。

而上述代码，显然没有做任何与此相关的操作。

直接编译这行代码会出现一个链接错误，怎么解决呢？

为空闲任务提供内存空间

这个链接错误的错误信息是：

linking... .\Objects\xTaskCreate_Test.axf: Error: L6218E: Undefined symbol vApplicationGetIdleTaskMemory (referred from tasks.o). Not enough information to list image symbols. Not enough information to list load addresses in the image map. Finished: 2 information, 0 warning and 1 error messages. ".\Objects\xTaskCreate_Test.axf" - 1 Error(s), 0 Warning(s).

重点看到这一行：

Undefined symbol vApplicationGetIdleTaskMemory (referred from tasks.o).

基本就可以直接下结论：

FreeRTOS 内核要求你提供 Idle Task（空闲任务）的静态内存，但你没有提供。

FreeRTOS内核规定：

允许静态分配任务时，用户必须实现 vApplicationGetIdleTaskMemory()函数，把空闲任务的 TCB 和栈空间提供给内核。

实际上这就是通过vTaskStartScheduler的一段源码实现的。

如下所示：

这个函数的声明原型，就写在对应的头文件中：

在使用静态创建任务时，链接器会在链接阶段自动查找该函数的实现。链接器如果找不到这个函数的实现，自然就会抛出一个链接错误。

控制反转思想（了解）

这个函数的设计，体现的是一种**"控制反转（Inversion of Control, IoC）"**的思想。

所谓控制反转，就是：

你只负责提供具体逻辑的实现，

至于这个逻辑何时执行，由系统框架来决定。

这种思想我们已经见过很多次了，下面举一些例子。

在qsort函数中：

你只需要提供一个比较函数，用来定义排序规则。

至于：

比较函数的调用时机
比较函数的调用次数

都由 qsort 内部算法决定。

这里的控制反转是通过"函数指针参数传递"实现的：

用户在调用 qsort 时，将比较函数地址作为参数传入；
qsort 在排序过程中，通过该函数指针调用比较函数；
从而实现"算法框架固定、比较规则可变"的灵活排序功能。

qsort函数的设计，是一种典型的函数回调的应用，教科书般的函数回调。

函数回调是实现控制反转思想最简单直接的一种方式。。

在任务创建中：

你提供任务入口函数。

但：

任务何时获得 CPU
任务何时开始执行
任务何时被切换

都由 FreeRTOS 调度器决定。

这里的控制反转同样基于函数地址：

任务函数地址在创建任务时保存到 TCB；
调度器在首次调度任务时，根据 TCB 中保存的函数地址跳转执行。

不同之处在于：

函数地址不是通过参数反复传递，而是存入任务TCB中。

任务入口函数的调用，某种程度上来说，也可以视为一种函数回调的机制，只不过没那么纯粹。

毕竟任务入口函数一旦调用，除非切换任务，否则会一直执行（任务入口函数不会结束）。

在中断机制中：

从底层机制来看，中断服务程序的执行，本质上仍然是一种"函数地址跳转"。

中断服务函数地址在编译/链接阶段写入中断向量表；
中断向量表烧录后存储在 Flash闪存中；
当硬件中断触发时，CPU 根据中断号索引向量表；
然后跳转到对应函数执行。

这里的函数地址：不是运行时传递，不是存入SRAM内存结构中。

而是：

在系统启动前就已经写死在 Flash 中。

中断函数的调用，如果谈本质的话，也可以视为一种函数回调，只不过存在硬件（NVIC）参与控制，也不是传统意义上的回调。

qsort、任务调度、中断机制，三者虽然表现形式不同，但本质一致：

都是通过函数地址跳转执行用户代码。

区别仅在于，函数地址来源不同

参数传入
数据结构保存
向量表索引

相比之下，vApplicationGetIdleTaskMemory 的控制反转实现更加特殊。

它并没有通过函数指针参数来实现控制反转。

而是：

FreeRTOS内核在固定位置声明该函数；
用户必须提供该函数实现；
链接阶段由链接器完成对应函数实现的链接，也就是绑定符号；
FreeRTOS内核运行时直接调用该函数。

这种机制称为：钩子或钩子函数（Hook）

它的特点是：

函数名以及函数声明固定
实现由用户提供
链接阶段进行符号绑定
具体的调用时机由系统框架来决定。

为什么要学习控制反转的思想（了解）

通过上述几个例子我们可以看到：

无论是 qsort、任务调度、中断机制，还是 Hook，本质上都体现了一种共同的设计思想：

框架掌控流程，用户提供逻辑。

在传统顺序程序中：

程序员掌控执行流程；
每一个函数何时执行，由 main 函数明确控制。

而在控制反转模型中：

执行流程由系统或框架掌控；
程序员只需要提供某些"被调用的逻辑单元"。

至于：

何时执行
执行多少次
是否被打断
是否再次执行

都由框架或硬件决定。

如果从更抽象的层面来看：

控制反转的核心，并不在于"函数指针"这个技术细节，而在于：

控制权的转移。

具体的实现手段可以有很多种：

函数指针参数传递（qsort）
数据结构保存函数地址（TCB 中的任务入口函数）
向量表索引函数地址（中断机制）
固定函数声明 + 链接期绑定（钩子，Hook）

它们在技术实现上不同，但在设计思想上是完全统一的。

因此，我们可以得出一个更高层的结论：

控制反转是一种架构思想

回调、Hook、任务入口函数、中断服务函数，都是这种思想在不同层次上的具体体现。

从应用层到内核层，从软件框架到硬件机制，控制反转思想贯穿始终。

如果再往上升一个层次去看：

操作系统本身，就是一个巨大的控制反转框架。

用户程序并不控制 CPU；
用户程序并不决定自己何时执行；
中断并不由用户程序主动调用；
系统资源的分配也不由用户程序直接掌控。

一切都在"系统框架"的调度之下运行。

而我们写的代码，只是嵌入在这个框架中的一部分逻辑。

总之：

当系统规模变大，单纯依赖顺序控制无法构建复杂系统时，就必须引入控制反转，让框架接管流程，而程序员只专注于实现具体逻辑。

举几个大家现在能理解的例子，这段内容大家看个乐子即可：

案例一：裸机 while(1) 与 FreeRTOS 的对比

我们先看最原始的裸机程序：

c 复制代码

int main(void){
    init_uart();
    init_led();

    while (1){
        if (uart_rx_flag){
            handle_uart();
        }

        if (led_timeout){
            toggle_led();
        }
    }
}

在这个模型里：

你控制主循环
你决定检查顺序
你决定执行频率
你决定任务优先级（靠代码顺序）

这是典型的"顺序控制模型"。

现在换成 FreeRTOS：

c 复制代码

void vUartTask(void *arg){
    while (1){
        handle_uart();
        vTaskDelay(10);
    }
}

void vLedTask(void *arg){
    while (1){
        toggle_led();
        vTaskDelay(10);
    }
}

此时发生了什么？

你不再写主循环调度逻辑
你不再控制任务顺序
你不再控制切换时机
你不再控制优先级抢占过程

调度器接管了执行流程。

你只写"任务逻辑"。

这就是控制反转在嵌入式中的直接体现。

第二个例子，利用中断来接收串口数据。

如果你直接用轮询的方式：

c 复制代码

while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);
data = USART_ReceiveData(USART1);

你在控制CPU，让它等待阻塞式的接收串口数据。

控制权在你。

但如果你用中断：

c 复制代码

void USART1_IRQHandler(void){
    // 省略多余逻辑
    if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET){
        data = USART_ReceiveData(USART1);
    }
}

现在：

你不再等待阻塞接收数据
你不再决定什么时候接收数据，你没有这个控制权。
由硬件触发中断机制，来决定何时进行数据接收。

你只是提供"数据到来时要做什么"。

这是硬件层面的控制反转。

如果你能坚持看到这里，而且也能看懂的话，控制反转的思想将对你后续的学习进阶之路非常有帮助。

我希望大家能够记住几件事情：

第一，控制反转不是一定要使用的。顺序执行也不是万恶之源。

如果你只是简单点个灯，也没有必要将控制权交给其他框架，直接顺序执行就可以了。

只有复杂的系统，存在并发或异步执行的需求时，才需要用到控制反转。

第二，面对大型框架，复杂代码时：

如果需要手写逻辑让系统框架调用，不妨多思考"它在哪个生命周期阶段调用我"，而不是总是思考"它为什么要调用我"。

这是一个认知上的提升，比如我们后面学习Qt框架，一定需要掌握这种认知，才能够真正学明白。

第三，所谓控制反转，是从"程序控制机器"走向"系统调度程序"的过程。

借助内核函数提供空闲任务的空间（了解）

说了一大堆理论，这一小节来具体实践一下如何提供空闲任务的内存空间。

首先我们先讲一种，几乎很少见，但确实存在的方式------借助FreeRTOS内核函数为空闲任务提供任务空间。

如下图所示

为了开启这个内核函数，我们需要在配置文件中添加以下宏定义：

c 复制代码

// 以下三个配置宏开启后，空闲任务空间的创建由FreeRTOS内核函数提供
#define configKERNEL_PROVIDED_STATIC_MEMORY 1
#define portUSING_MPU_WRAPPERS 0
#define configTIMER_TASK_STACK_DEPTH 128

如此配置后，我们的main.c文件中的代码不需要任何改变，就可以直接完成静态创建任务，并启动FreeRTOS。

此时空闲任务采用以下配置：

默认的最小任务栈大小，即512字节。
任务栈和TCB的内存区域都分配为静态局部变量。

这种方式并不推荐使用，因为：

不可以自主控制空闲任务的任务栈的大小（通常尽量不改FreeRTOS内核源码）
静态局部变量在函数外部无法获取访问，不利于调试维护代码。

下面，我们讲一下更推荐的方式，即手动为空闲任务分配任务栈和TCB内存空间。

手动为空闲任务分配任务空间

将配置文件中的上述三行宏定义注释掉，我们采用手动为空闲任务分配任务空间的方式。

首先，我们从头文件中把函数的声明抄过来：

如下所示：

c 复制代码

void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
                                   StackType_t ** ppxIdleTaskStackBuffer,
                                   configSTACK_DEPTH_TYPE * puxIdleTaskStackSize );

可以看到此函数有三个参数，分别是：

TCB内存空间的二级指针。
任务栈内存空间的二级指针。
任务栈深度的一级指针。

我们已经学习使用C语言超过一个月了，这个函数的实现方式，对你来说应当非常简单了：

传参TCB内存空间的二级指针：
1. 目的是在函数内部修改对应一级指针的指向，也就是TCB指针的指向
2. 指向谁呢？
3. 当然是指向我们自定义创建的TCB内存块。
传参任务栈内存空间的二级指针：
1. 目的是在函数内部修改对应一级指针的指向，也就是任务栈指针的指向
2. 指向谁呢？
3. 当然是指向我们自定义创建的任务栈内存块。
传参任务栈深度的一级指针：
1. 目的是在函数内部修改任务栈的深度
2. 改为哪个数值呢？
3. 当然是我们自定义创建的任务栈数组的长度。

一个标准的规范的调用方式如下：

c 复制代码

/* 空闲任务的 TCB 和任务栈 使用静态全局变量 */
static StaticTask_t IdleTaskTCB;
static StackType_t  IdleTaskStack[configMINIMAL_STACK_SIZE];

void vApplicationGetIdleTaskMemory(StaticTask_t **ppxIdleTaskTCBBuffer,
                                   StackType_t **ppxIdleTaskStackBuffer,
                                   uint32_t *pulIdleTaskStackSize) {
    /* 设置空闲任务 TCB 的存储位置 */
    *ppxIdleTaskTCBBuffer = &IdleTaskTCB;

    /* 设置空闲任务 任务栈 的存储位置 */
    *ppxIdleTaskStackBuffer = IdleTaskStack;

    /* 设置任务栈的深度 */
    *pulIdleTaskStackSize = configMINIMAL_STACK_SIZE;
}

相比"内核自己偷偷分配"，这种方式具有明显优势：

内存在哪你看得见；
栈多大你自己决定；
更利于内存分析与调试；
不需要开启特殊的配置宏；
行为完全可预期。

一句话总结：

这是最清晰、最可控、最符合嵌入式工程思维的一种写法。

静态创建任务的内存空间回收（了解）

在 FreeRTOS 中，如果我们静态创建任务：

c 复制代码

xTaskCreateStatic( ... );

那么任务的：

TCB
任务栈

都是由我们自己提供的静态内存。

问题来了：

当我们调用 vTaskDelete() 删除这个任务时，这块内存会不会被自动"释放"？

当然不会。

静态创建任务时，任务的内存空间是由程序员显式提供的，程序的静态数据区。

而静态内存的生命周期，从系统上电开始就已经存在，直到系统断电才消失（SRAM）。

因此，这种内存本身就不存在"分配"和"释放"的过程，自然也不存在所谓的"自动释放"。

那怎么销毁这段空间呢？

答案是：

不能销毁，不能释放，不能free。毕竟这段空间是静态区域，没有所谓的"释放"。

这段空间只能被复用，被其他静态任务所重新使用。

但在工程实践中，这种"删除后复用"的场景极少出现。

因为使用静态创建任务的核心设计理念通常是：系统任务数量固定，结构稳定，不进行动态扩展或删除。

也就是说：

静态任务通常在系统初始化阶段创建完成，之后长期存在，基本不会删除。

所以静态任务的空间回收，工程实践中，基本上不会去做这个事情。

总结

至此，关于任务创建的两种方式，以及其中涉及的一些基础概念，我们已经完整梳理了一遍。

总体来说，在实际工程中使用更多的仍然是动态创建任务。

建议大家仔细阅读官方文档，把相关 API 与细节都好好自己梳理一番，结合任务内存布局，深入理解任务的创建。

当然，任务创建只是第一步。

创建任务，编写任务入口函数，解决的是：

系统中"需要有哪些任务"，这些任务都在做什么事情。

而真正决定系统行为的，是：

当前"谁在运行"。

这就引出了接下来更核心的问题------

FreeRTOS 的任务调度机制。

在前面的章节中，我们已经从结果层面知道：

高优先级任务会抢占低优先级任务
高优先级任务会一直执行，直到主动放弃CPU
相同优先级任务会进行时间片轮转
阻塞态任务不会参与调度
进程的三种状态
...

这些是调度的"表现"。

但问题是：

FreeRTOS 内部究竟是如何实现这些行为的？

调度器是依靠什么结构来组织和管理任务的？

如果说"任务创建"是给系统添加成员，那么"任务调度"就是决定这些成员如何运转。

要真正理解调度机制，我们必须深入内核最核心的一部分------

任务列表（Task List）。

FreeRTOS学习(6)——任务创建

文章目录

准备工作：引入串口打印工具

参考实现代码

带串口调试功能的FreeRTOS标准工程

任务创建的两种方式

重要的规律：FreeRTOS官方函数名命名规则

最简单的前缀形式：v

最常见前缀名形式：x

常见前缀名形式1：ux

常见前缀名形式2：pv

不多见的两个前缀：pc和e

表示作用域的前缀名形式：prv

表示中断环境专用的函数后缀名：FromISR

补充：FreeRTOS官方变量名命名风格

xTaskCreate动态创建任务

裁剪相关

返回值

第一个参数：pxTaskCode

第二个参数：pcName

第三个参数：uxStackDepth

第四个参数：pvParameters

第五个参数：uxPriority

优先级的取值范围

优先级的作用

实践中如何设计任务优先级

空闲任务和空闲任务优先级

第六个参数：pxCreatedTask

参数的作用

任务句柄

扩展：FreeRTOS内核的句柄

任务句柄必须保存吗？

任务句柄总结

vTaskStartScheduler调度器开启函数

任务的线程安全问题

线程安全问题的典型案例

如何保障线程安全

临界区的概念（暂时了解）

另一个线程安全的案例

术语解释（补充了解）

静态创建任务xTaskCreateStatic（了解）

裁剪相关

能否同时使用两种创建任务的方式呢？

静态创建任务宏的第二层含义（重点）

FreeRTOS任务的几种创建方式组合

前面几个参数

第六个参数：puxStackBuffer

任务栈数组应该是什么变量

任务栈数组的长度

推荐的调用方式

第七个参数：pxTaskBuffer

两种创建任务方式TCB结构体类型对比

这个参数是任务句柄吗？

返回值

静态创建任务的推荐方式

为空闲任务提供内存空间

控制反转思想（了解）

为什么要学习控制反转的思想（了解）

借助内核函数提供空闲任务的空间（了解）

手动为空闲任务分配任务空间

静态创建任务的内存空间回收（了解）

总结
