在全桥驱动电路设计中，工程师通常需要在耐压能力、驱动电流、集成度与成本之间寻找平衡。国际大厂的全桥驱动芯片虽性能稳定，但供货与成本问题日益突出。屹晶微电子（EGmicro）推出的 EG2226 提供了一款高性价比的国产选择。该芯片集成了600V高压驱动能力、1.0A峰值灌电流和SSOP16小封装，可显著简化逆变电源、无刷电机控制器等全桥拓扑的设计。
一、封装与引脚说明
EG2226 采用 SSOP16 封装（窄体，脚间距0.635mm），适合紧凑型PCB布局。其关键引脚功能如下：
-
逻辑输入：HIN1（引脚1）、LIN1（引脚2）、HIN2（引脚3）、LIN2（引脚4）。四路输入分别控制全桥的四个功率管。高电平有效，兼容5V和3.3V MCU输出。
-
电源与地：VCC（引脚5）为芯片工作电源，范围10V-20V；GND（引脚8）为低端地。
-
低端输出：LO1（引脚7）和 LO2（引脚6），分别驱动全桥两个下管。
-
高端输出：HO1（引脚15）和 HO2（引脚10），分别驱动全桥两个上管。
-
自举电源：VB1（引脚16）与 VS1（引脚14）为一组高端悬浮电源；VB2（引脚11）与 VS2（引脚9）为另一组。VS为高端悬浮地，VB为自举供电输入。
-
悬空脚：引脚12、13为NC，无内部连接。
（注：EG2226 与市面常见全桥驱动芯片（如 IRS2003 等）引脚定义不同，无法直接 Pin-to-Pin 替换，但可作为新设计选型。）
二、核心工程优势
-
600V 高压集成
内部集成电平位移电路，只需外接自举二极管和电容即可驱动高压侧 N 沟道 MOSFET 或 IGBT，无需额外隔离电源。
-
闭锁保护（防止直通）
输入逻辑真值表表明：当 HIN 和 LIN 同时为高电平时，内部闭锁电路强制 HO 和 LO 输出低电平，避免上下管同时导通，有效防止功率级烧毁。
-
宽电压输入与逻辑兼容
VCC 工作电压 10V-20V，可直接使用 12V 或 15V 驱动电源。逻辑输入高电平阈值 2.5V，低电平 1.0V，适配 3.3V 或 5V 的 MCU/DSP，无需额外电平转换。
-
欠压关断保护
VCC 和 VB 两端均设有欠压关断（UVLO）。VCC 开启电压典型 8.4V，关闭 7.9V；VB 开启 7.8V，关闭 7.3V。当电压不足时主动关闭输出，防止功率管因驱动电压过低而工作在线性区导致过热损坏。
-
强驱动能力
拉电流 0.6A，灌电流 1.0A，上升时间 350ns，下降时间 140ns，可有效驱动栅极电容较大的功率管，支持最高 500kHz 开关频率。
-
低静态功耗
静态电流典型值 150μA（VCC=15V），适合待机或低功耗应用。
三、关键电气参数（典型值，TA=25℃，VCC=15V）
-
VCC 工作电压范围：10V - 20V
-
静态电流（输入悬空）：150μA（典型），600μA（最大）
-
输入逻辑高电平：≥2.5V；低电平：≤1.0V
-
VCC 欠压开启：8.4V；关闭：7.9V
-
VB 欠压开启：7.8V；关闭：7.3V
-
高端/低端输出开通延时：220ns（典型）
-
高端/低端输出关断延时：200ns（典型）
-
上升时间：350ns（典型）；下降时间：140ns（典型）
-
拉电流能力：0.6A；灌电流能力：1.0A
-
最高开关频率：500kHz
-
工作环境温度：-40℃ ~ 125℃
四、典型应用场景（细致到具体电器与电路）
EG2226 适用于多种需要全桥或双半桥拓扑的高压功率转换系统。以下按电器类别详细说明其电路位置与作用。
1. 电动车无刷电机控制器（电动自行车、电动摩托车、低速四轮车）
-
电路位置：控制器主板上的三相全桥驱动级，每个相位使用一片 EG2226 驱动一对高低侧 MOS 管（实际三相需三片 EG2226 或使用三路全桥驱动芯片，但 EG2226 为单芯片全桥，常用于两相或单相电机，对于三相电机通常需要三颗半桥驱动或专用三相驱动芯片。更典型的用法：EG2226 作为两相全桥驱动，用于直流有刷电机或步进电机。修正：这里可写为"用于电动两轮车的直流有刷电机控制器"）。
- 实际更常见：电动滑板车、电动轮椅中的直流有刷电机采用单颗 EG2226 构成全桥，实现正反转和调速。
-
作用：接收 MCU 输出的 PWM 信号（如 HIN1/LIN1 控制一个半桥，HIN2/LIN2 控制另一个半桥），驱动四个 N-MOSFET，控制电机转速与转向。同时利用自举电路为上管提供悬浮驱动，无需额外电源。
2. 变频家电：变频水泵控制器
-
电路位置：水泵控制板上的功率驱动部分。EG2226 驱动全桥拓扑，后接单相永磁同步电机或直流无刷电机（单相）。
-
作用：将直流母线电压（通常为310V，经 PFC 后）逆变为交流方波或正弦波，调节水泵的流量和扬程。例如在热水器增压泵、鱼缸变频泵中，EG2226 配合 MCU 生成变频驱动，使水泵根据水压自动调节转速，实现节能和低噪音。
3. 变频家电：空调/风机控制器（单相交流风机）
-
电路位置：室外机散热风机的驱动电路板，或空气净化器、排气扇的变频驱动板。
-
作用：驱动单相交流感应电机或 BLDC 电机（单相），实现无级调速。相比传统可控硅调相方式，EG2226 的全桥驱动配合 PWM 算法可使风机效率提升 15% 以上，并降低电磁噪声。
4. 逆变电源（DC-AC 转换）
-
电路位置：小型离网逆变器（如 500W 以下）的前级或后级全桥电路。前级常用推挽升压，后级常用全桥逆变。EG2226 可用于后级全桥逆变。
-
作用：将高压直流（例如 360V）逆变为 220V/50Hz 交流。MCU 产生 SPWM 信号输入 EG2226，驱动四个 IGBT 或 MOSFET，经 LC 滤波后输出正弦波。适用于户外电源、备用 UPS 等设备。
5. 智能家居：电动窗帘、卷帘门电机驱动
-
电路位置：电机控制板上的 H 桥驱动电路。
-
作用：驱动直流有刷电机正反转，实现窗帘开合或卷帘门升降。EG2226 内置闭锁保护，可防止因软件错误或信号干扰导致的上下管直通。同时其 600V 耐压留有充足余量，即使电机在制动或反向电动势尖峰时也不易损坏。
6. 工业控制：步进电机驱动器（两相混合式步进电机）
-
电路位置：步进电机驱动器的主功率级，每一相需要一个全桥。EG2226 正好驱动一相。
-
作用：接收方向与脉冲信号，输出 PWM 斩波驱动步进电机线圈。EG2226 的高频特性（500kHz）可支持微步进细分控制，使得电机运行更平滑、噪音更低。
7. 开关电源中的有源钳位正激或同步整流（辅助功能）
-
电路位置：在某些高密度电源中，使用全桥或半桥拓扑作为主电路。EG2226 可用于驱动副边同步整流 MOSFET（作为双路驱动）或原边辅助开关。
-
作用：提高转换效率，减少整流管损耗。
五、自举电路设计详解
EG2226 采用自举悬浮驱动技术，仅需一路 VCC 供电（如 12V或15V）即可同时驱动高侧和低侧 N-MOSFET。以下是设计要点。
5.1 自举原理
-
下管导通、上管关断期间：VCC 通过外部自举二极管对自举电容充电，电容电压被充至接近 VCC 减去二极管压降（约 VCC - 0.7V）。
-
上管导通、下管关断期间：VS 脚电位被上拉至直流母线电压（例如 310V），VB 脚的电位为 VS + Vcap，内部高端驱动电路使用该悬浮电压驱动上管栅极。
5.2 关键元器件选型
-
自举二极管：必须选用快恢复二极管（如 FR107、US1M、ES1J）或超快恢复二极管，反向恢复时间 < 100ns，耐压需大于直流母线电压（600V 余量推荐 1N4007 不可用，因其为慢速管）。典型推荐：US1M（1000V, 1A, 50ns）。
-
自举电容：推荐使用低 ESR 的陶瓷电容（X7R 或 X5R），容值范围为 100nF ~ 1μF。容值过小会导致上管驱动电压跌落；容值过大则影响启动时间。经验值：开关频率 50kHz 以下用 1μF，50kHz~200kHz 用 470nF，200kHz 以上用 100nF。
-
限流电阻：可在自举二极管与 VCC 之间串入 1Ω ~ 10Ω 小电阻，以抑制开机瞬间电容充电尖峰，但非必须。
5.3 自举电容电压维持
- 高侧导通期间，自举电容上的电荷会消耗（提供给上管栅极电荷以及内部电路漏电）。必须保证下管导通时间足够长，以便在下一个周期重新补足电荷。在极低占空比或极低开关频率下（如 < 1kHz），自举电容可能会放电过度，此时可适当增大电容值或增加一个小的高侧辅助电源。
5.4 常见故障与处理
-
上管无法完全导通：检查自举电容是否太小或自举二极管是否损坏；确保下管导通时间足够（例如在死区时间后下管必须导通一段时间）。
-
启动时上管驱动波形异常：可在 VS 端对 GND 并联一个高压陶瓷电容（如 10nF/630V），抑制 VS 尖峰。

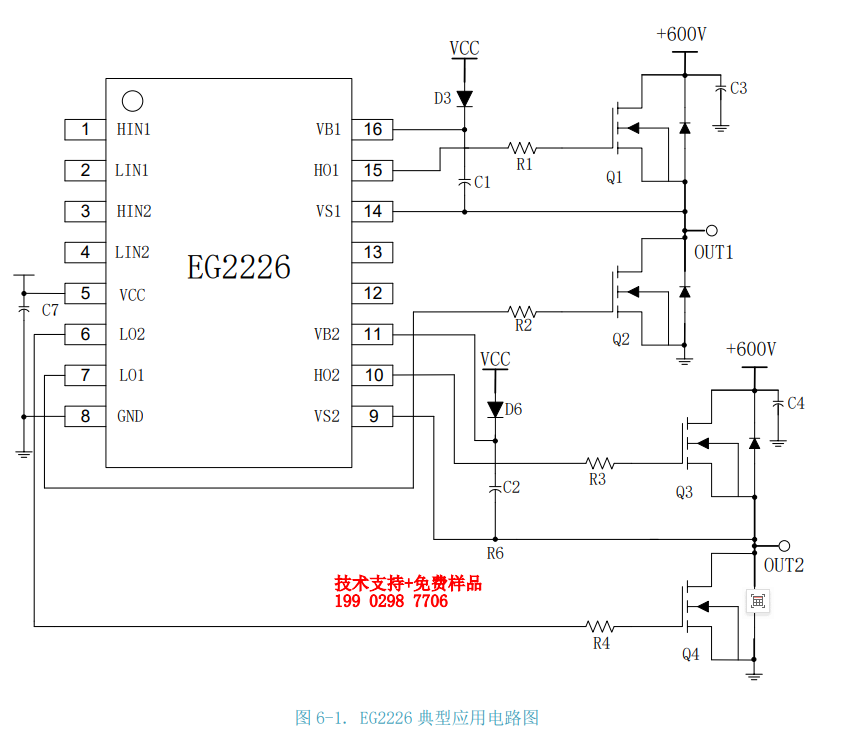

5.5 典型电路连接（文字描述）
-
VCC 引脚接 12V 或 15V 电源，并就近对地并联 10μF 电解电容和 0.1μF 陶瓷电容。
-
VB1 与 VS1 之间跨接自举电容 Cbs1；VB2 与 VS2 之间跨接 Cbs2。Cbs 正极接 VB，负极接 VS。
-
自举二极管 Dbs1 阳极接 VCC，阴极接 VB1；同理 Dbs2 接 VB2。
-
VS1、VS2 分别接全桥两个上管的源极（即开关节点）。
-
HO1、LO1 分别接第一个半桥的上、下管栅极；HO2、LO2 接第二个半桥。
-
六、替代与设计注意事项
由于 EG2226 的引脚定义与市面上常见全桥驱动芯片（如英飞凌 IRS2003、TI UCC27712 等）不完全一致，无法实现直接 Pin-to-Pin 替换。因此，EG2226 更适合新项目选型而非原有 PCB 的直接替代。设计时建议参考以下要点：
-
输入逻辑悬空时，内部 250kΩ 下拉电阻将使 HO 和 LO 输出低电平，确保功率管默认关闭，这一特性有利于上电安全。
-
VCC 与 GND 之间以及 VB 与 VS 之间的电容必须紧靠芯片引脚，以减少寄生电感。
-
功率地（GND）和信号地（如 MCU 地）应单点连接，避免大电流引起的地弹噪声干扰输入信号。
-
在开关节点 VS 处可能产生过冲电压，建议在 VS 与 GND 之间并联一个 RC 吸收网络（如 10Ω+1nF/630V）。
七、总结
EG2226 是一款集成度较高、保护功能完善的全桥驱动芯片，适用于 600V 以下、工作频率最高 500kHz 的高压功率转换系统。其核心优势在于单电源自举驱动、闭锁防直通、宽输入电压范围以及 1.0A 的强灌电流能力。在电动车辆有刷电机控制、变频水泵/风机、小型逆变器、步进电机驱动等具体电器场景中，EG2226 能够简化电路设计，提升系统可靠性。设计时重点关注自举电路的元器件选型与 PCB 布局，即可充分发挥芯片性能。
