Conv+BN+Add+ReLU 融合机制简介

1.引言

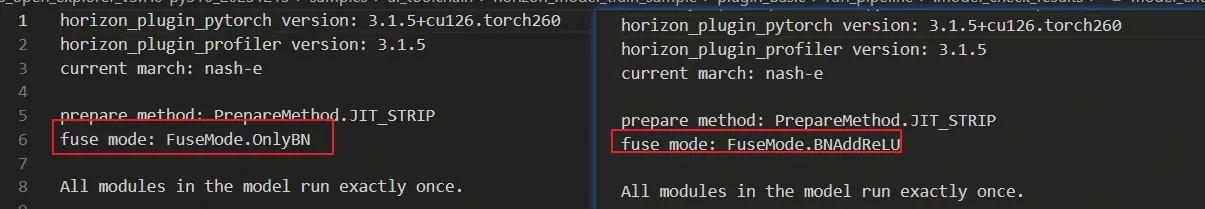

在使用地平线算法工具链进行量化部署时，遇到两种 FuseMode：OnlyBN、BNAddReLu。

引起思考，融合的目的是什么？融合怎么做到的？是等效的吗？

神经网络在推理端（inference）经常通过运算符融合（operator fusion）来降低计算量、减少访存开销、加速执行。典型融合模式包括：

Conv + BatchNorm
Conv + BatchNorm + Add（残差） + ReLU

2.Conv + BN 融合原理

在推理阶段（evaluation mode），BatchNorm2d 的计算本质为：

Plain 复制代码

y = (x - mean) / sqrt(var + eps) * gamma + beta

其中：

mean、var 为均值和方差
gamma、beta 为可学习参数

下面来看 BN 与卷积合并的数学推导，常规卷积输出：

Plain 复制代码

z = Conv(x) = W * x + b

BN 作用于 z：

Plain 复制代码

y = (z - mean) / sqrt(var + eps) * gamma + beta

展开后可等效为新的卷积：

Plain 复制代码

W_fused = W * (gamma / sqrt(var + eps))    # 注意，融合后的权重已经改变了
b_fused = (b - mean) / sqrt(var + eps) * gamma + beta

因此，Conv+BN 可以直接替换为一个新的 Conv，BN 不再需要执行。

这样的融合能带来什么收益呢？

减少一次 BN 访存，降低内存带宽压力
减少一次算子调用，加速推理调度
便于量化，避免 BN 对数值范围的影响

3.Conv+BN+Add+ReLU 融合原理

如上节所述：Conv+BN 融合为 Conv'。

在量化部署时，Add（通常来自残差）需要保证两个输入具有一致量化 scale，因此框架在 FX 层面会识别以下模式：

Plain 复制代码

add(conv_out, skip_tensor)

并可能重调 scale 以便后续融合（具体依赖量化模式 QATMode），例如在 INT8 量化时：

若 Conv' 输出 scale = S1
Add 需要输入两个 scale 对齐（S1 与 S2）

框架会插入或调整 scale，使整个链路在同一量化域中执行。这样才能在同一个硬件 kernel 内完成 Add 和 ReLU（见后文）。

ReLU 可以直接作用在 Add 的输出上而不改变数值关系，因此 Add+ReLU 也可以合并为一个 fused activation：

Plain 复制代码

fused_out = relu(add(x, y))

在量化推理中，这意味着 Add 的输出可直接进入 ReLU 的裁剪范围，减少中间量化/反量化开销。

举个例子：

Plain 复制代码

import torch
import torch.nn as nn
from torch.fx import symbolic_trace

class ResidualModel(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv = nn.Conv2d(3, 3, kernel_size=3, padding=1)
        self.bn = nn.BatchNorm2d(3)
        self.relu = nn.ReLU()

输出为：

Plain 复制代码

placeholder x x
call_module conv conv
call_module bn bn
call_function add <built-in function add>
call_module relu relu
output output output

部署框架会识别其中：Conv+BN 融合，Add 与 ReLU 形成连续子图，可进一步融合。

看到这儿，不知大家是否有这样的疑问，conv+bn 可根据等效公式融合为一个算子，但后续的 add/relu，明显不能再这样了，那怎么操作的呢？目的又是什么呢？

4.拓展解读

"Conv+BN+Add+ReLU 融合"其实不是把所有算子物理上变成一个算子，而是：

Conv+BN → 融合为 Conv'（数学等价）
Conv' + Add → 融合为一个更高效的"卷积 + 残差加法"算子（计算图优化）
Add + ReLU → 融合为"带激活的残差"算子（计算图优化）

真正"从数学上消失"的只有 BN；Add 和 ReLU 只是算子合并（operator folding）。

4.1 conv+add"融合"

conv+add 的"融合"不是代数消去，而是操作符流水线融合（Operator Fusion）

典型残差块：

Plain 复制代码

out = Conv'(x)    # Conv 和 BN 可以合并为新的 Conv'
out = out + skip

Add 这一步本身是逐元素加法，不涉及权重或参数，它的数学形式：Add（a， b） = a + b，并不会改变 Conv' 的结构，也不能被代数合并成一个新的卷积。但是在推理框架（TensorRT、ONNXRuntime，OpenExplorer）中：Conv' 的输出内存可以作为 Add 的输入，直接在同一 Kernel 中累加，不需要创建新的中间张量。硬件中可以这样执行：

Plain 复制代码

for each output pixel:
    tmp = ConvKernel(x)     # 卷积计算
    tmp = tmp + skip(x)     # 同一寄存器累加
    output = tmp

这样可以节省：

一次内存写回（Conv 输出）
一次内存读出（Add 输入 a-tmp）
一次内存写回（Add 输出）

因此虽然数学类型上没法合并，但计算图优化上能"内联到一个 kernel 中"。（前端可不做，可以量化结束放到编译时做）

4.2 add+ReLu"融合"

Add 和 ReLU 的数学形式：y = relu（a + b），ReLU 只是对加法结果做逐元素裁剪：relu（z） = max（z， 0），ReLu 不改变 Add 算式的结构，也不能让 Add 消失。但在硬件执行中：在执行加法后的同一个寄存器中直接进行 ReLU，而不需要将 Add 的输出再写回内存。融合后的过程：

Plain 复制代码

tmp = a + b
out = max(tmp, 0)

节省了：

Add 的输出写回
Add 输出再次读回执行 ReLU

总而言之，BN 可以数学融合到 Conv；Add 和 ReLU 不能数学融合，但可以在硬件执行层面融合到同一个 kernel，避免中间 tensor 读写，从而提升性能。
