鸿蒙LiteOS GPIO轮询模式实战教程：电平读取与上升沿检测

B站配套视频【鸿蒙 LiteOS 实战 11】GPIO轮询模式实战教程

一、前言

在鸿蒙LiteOS嵌入式开发中，GPIO分为轮询模式 和中断模式 两种常用开发方式。

对于入门学习、低速按键检测、普通电平状态采集这类简单场景，GPIO轮询模式逻辑简单、上手无门槛、无需理解中断复杂机制，是新手必学的基础用法。

本文基于RK2206开发板+OpenHarmony LiteOS，手把手讲解GPIO轮询原理、完整源码、电平检测、上升沿识别，代码可直接编译烧录使用，适合嵌入式鸿蒙零基础入门学习。

二、什么是GPIO

GPIO 全称 General Purpose Input Output，即通用输入输出口，可以理解为单片机对外的引脚接口：

配置为输入模式：读取外部高低电平，常用于按键、传感器信号采集；
配置为输出模式：输出高低电平，常用于控制LED、继电器、蜂鸣器。

本文只讲解GPIO输入轮询模式，重点实现引脚电平循环读取与上升沿事件检测。

三、什么是GPIO轮询模式

轮询模式核心逻辑：

在任务死循环中，周期性不断读取GPIO引脚电平，通过前后电平对比，判断电平变化、识别上升沿/下降沿。

优点：

逻辑简单，无需掌握中断机制；
配置流程少，代码通俗易懂；
适合低速、低实时性的普通场景。

缺点：

需要任务持续循环运行，占用CPU资源；
轮询间隔设置不合理时，容易漏掉快速电平跳变；
不适合高频信号、高精度按键检测场景。

四、基础概念：上升沿与下降沿

低电平：逻辑0，近似0V；
高电平：逻辑1，近似3.3V。

上升沿：低电平0 → 高电平1 的瞬间跳变，对应按键按下、传感器信号生效；
下降沿：高电平1 → 低电平0 的瞬间跳变，对应按键松开、传感器信号失效。

轮询模式通过记录上一次电平 + 对比当前电平，即可软件模拟检测边沿跳变。

五、完整实战源码（GPIO轮询+上升沿检测）

c 复制代码

#include <stdio.h>
#include <string.h>
#include <unistd.h>
#include <math.h>
#include "los_task.h"
#include "ohos_init.h"
#include "lz_hardware.h"

#define GPIO_TEST       GPIO0_PC5

/* 轮询上升沿触发计数 */
static unsigned int m_gpio_poll_count = 0;
/* 记录上一次引脚电平 */
static unsigned int last_level = 0;

/***************************************************************
* 函数名称: gpio_process
* 说    明: gpio轮询任务：循环读取电平、检测上升沿
* 参    数: 无
* 返 回 值: 无
***************************************************************/
void gpio_process()
{
    LzGpioValue cur_level;

    /* 初始化引脚为GPIO */
    LzGpioInit(GPIO_TEST);
    /* 引脚复用配置为GPIO功能 */
    PinctrlSet(GPIO_TEST, MUX_FUNC0, PULL_KEEP, DRIVE_LEVEL0);
    /* 引脚配置为输入模式 */
    LzGpioSetDir(GPIO_TEST, LZGPIO_DIR_IN);

    while (1)
    {
        printf("***************GPIO Polling Example*************\n");

        // 读取当前GPIO引脚电平
        LzGpioGetVal(GPIO_TEST, &cur_level);
        printf("gpio current level = %d\n", cur_level);

        // 软件检测上升沿：上一次低电平，当前高电平
        if (last_level == 0 && cur_level == 1)
        {
            m_gpio_poll_count++;
            printf("检测到上升沿事件，累计次数：%d\n", m_gpio_poll_count);
        }

        // 更新历史电平，用于下一次对比
        last_level = cur_level;
        printf("\n");

        // 轮询间隔200ms，降低CPU占用
        usleep(200000);
    }
}

/***************************************************************
* 函数名称: gpio_pool_example
* 说    明: 开机自启动创建GPIO轮询任务
* 参    数: 无
* 返 回 值: 无
***************************************************************/
void gpio_pool_example()
{
    unsigned int thread_id;
    TSK_INIT_PARAM_S task = {0};
    unsigned int ret = LOS_OK;

    task.pfnTaskEntry = (TSK_ENTRY_FUNC)gpio_process;
    task.uwStackSize = 2048;
    task.pcName = "gpio process";
    task.usTaskPrio = 24;
    ret = LOS_TaskCreate(&thread_id, &task);
    if (ret != LOS_OK)
    {
        printf("Falied to create task ret:0x%x\n", ret);
        return;
    }
}

APP_FEATURE_INIT(gpio_pool_example);

六、代码逻辑解析

1. GPIO初始化流程

LzGpioInit：初始化指定GPIO引脚硬件时钟与基础配置；
PinctrlSet：配置引脚复用功能为普通GPIO，设置上下拉、驱动能力；
LzGpioSetDir：将引脚设置为输入模式，用于读取外部电平。

2. 轮询检测逻辑

在while(1)死循环中，周期性调用 LzGpioGetVal 读取引脚当前电平；
用变量 last_level 保存上一次循环的电平状态；
通过 last_level == 0 && cur_level == 1 软件判断上升沿跳变；
检测到上升沿后计数累加并打印提示；
加入 usleep(200000) 设置200ms轮询间隔，避免CPU空转占用资源。

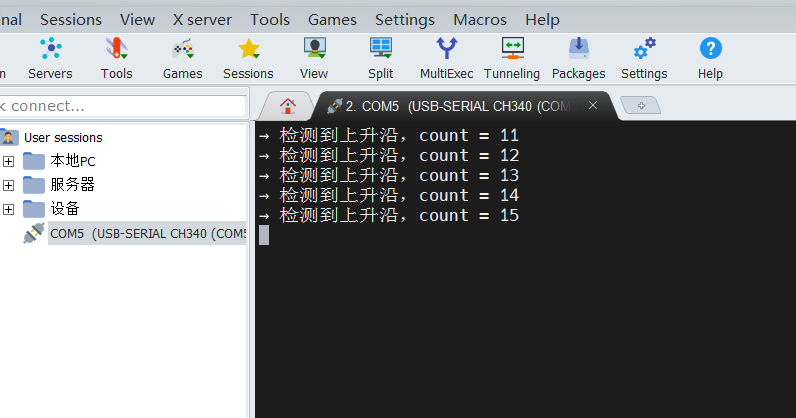

七、串口运行打印效果

当外部引脚电平从低变高时，会自动识别上升沿并累加计数。

八、轮询模式适用场景与局限

适用场景

新手入门学习GPIO基础配置；
低速按键状态检测；
普通传感器稳态电平采集；
对实时性要求不高的简单IO检测。

局限性

循环轮询占用CPU资源，不利于低功耗设计；
轮询间隔过大时，会丢失快速的电平跳变；
无法做到硬件级实时响应，高精度按键、高频信号不推荐使用。

九、总结

GPIO轮询模式通过循环读取电平+软件对比，即可实现电平状态与上升沿检测；
配置流程简单、无中断复杂逻辑，非常适合鸿蒙LiteOS嵌入式新手入门；
轮询模式仅适合低速低实时性场景，高精度、高实时性需求建议使用GPIO中断模式；
本文源码可直接在RK2206开发板上编译运行，可自行修改引脚、轮询间隔适配项目需求。
