在实验开始之前，我了解到stm32F427zgt6是没有网络模块的，因此我买了一个模块网络模块叫DP83848,为什么要做这个实验呢，只有电脑和stm32f427ping通，才可以互相发送数据。
在实验开始之前我们必须了解几个知识点
1.什么是PHY（DP83848）?

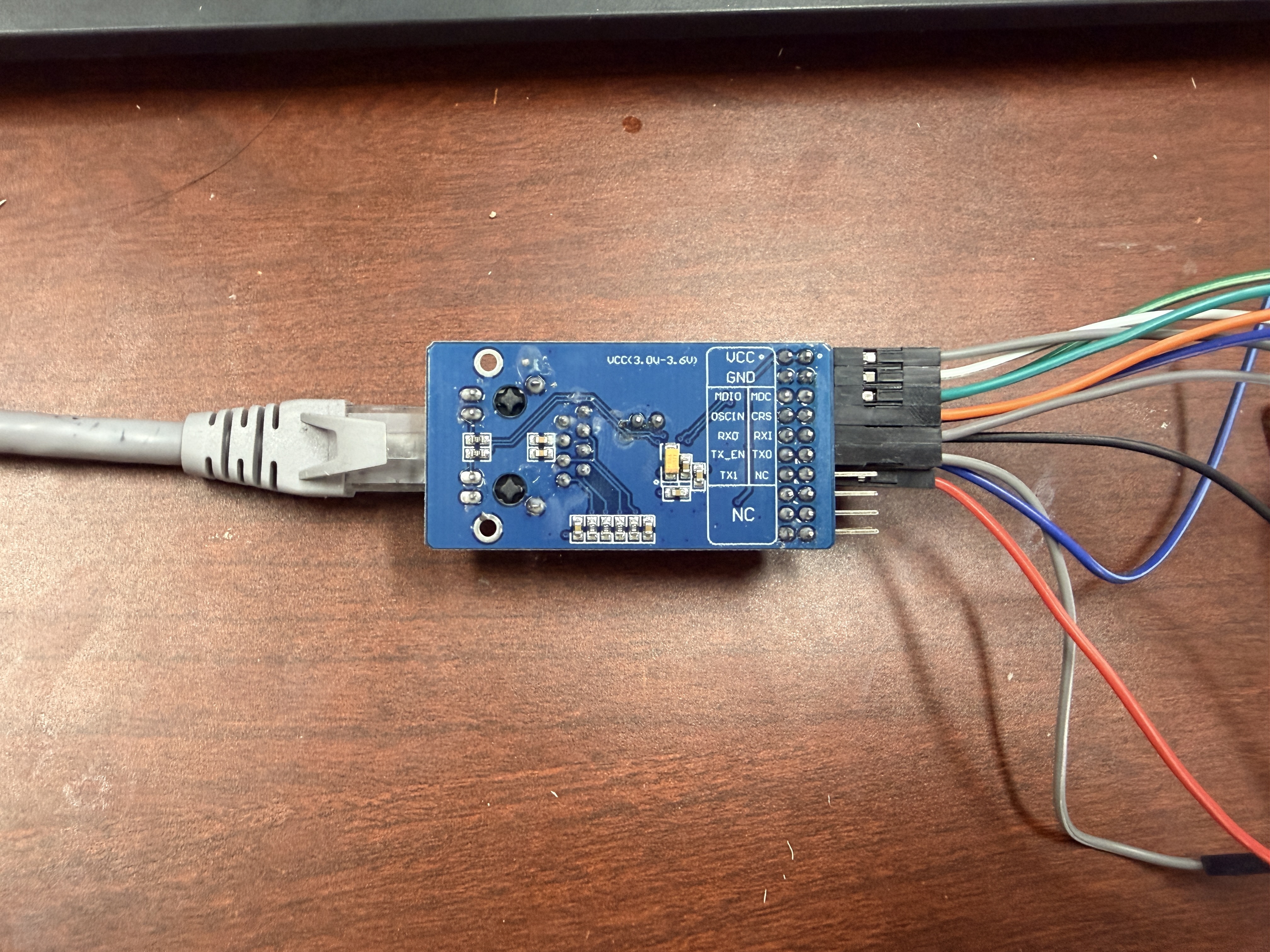

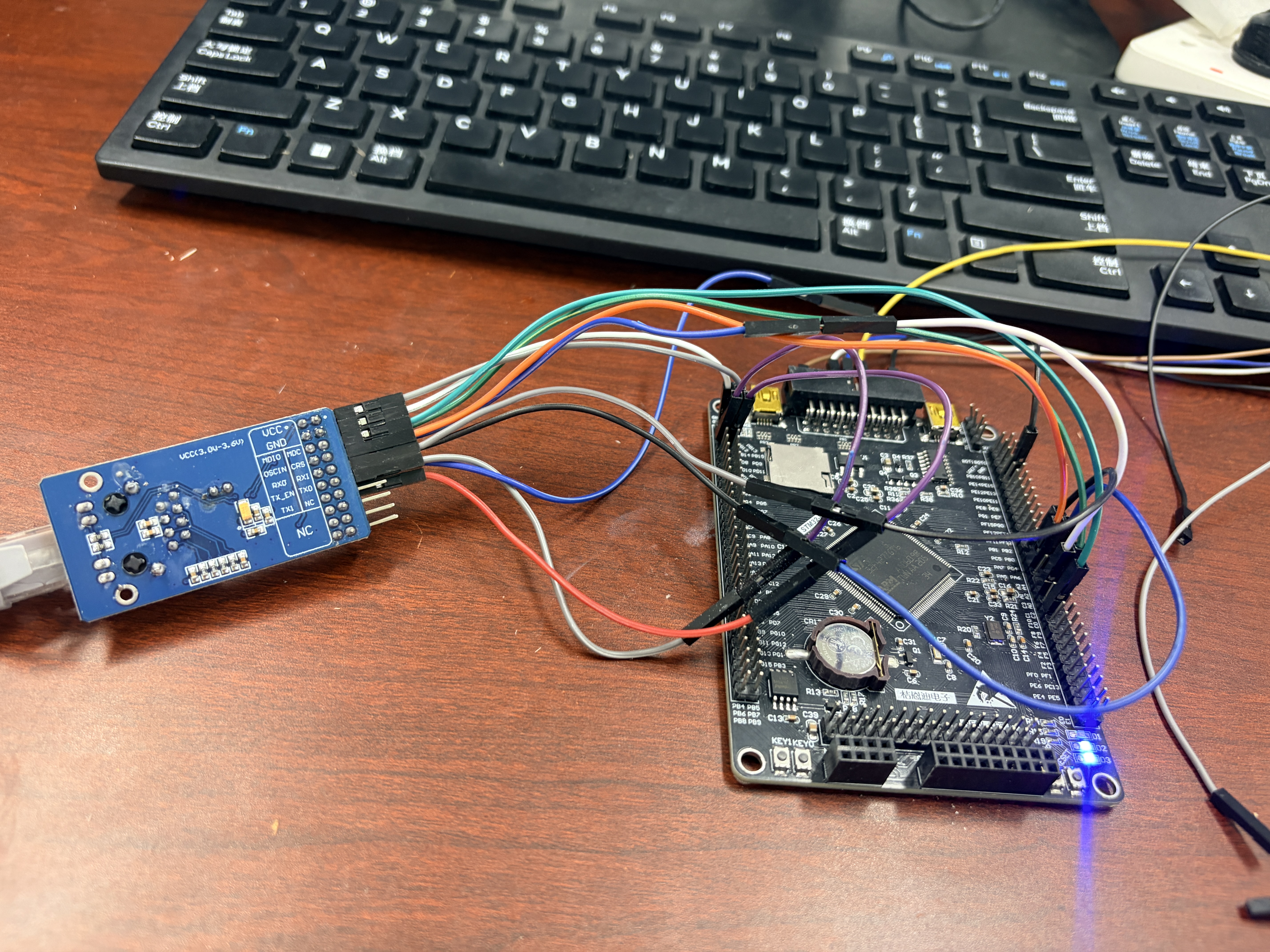

可以看到下面是我买的模块DP83848,左边连接的是网线，右边通过杜邦线与stm32F427ZGT6相连，主要作用是将网线上的差分模拟信号转为STM32MAC的数字信号，PHY芯片不懂以太网数据帧，它的作用只是将电信号转换为数字流数字信号。
引脚包含VCC/GND/MDIO/MDC/OSCIN/CRS/RX0/RX1/TX_EN/TX0/TX1，这里OSCIN就是REF_CLK(50Mhz)
2.什么是ETH?
ETH作为stm32F427ZGT6上的一个以太网外设，ETH含有内部MAC和DMA,主要负责以太网数据帧的收发，MAC主要对来自PHY芯片（DP83848）上的数据流判断是否是合法的以太网数据帧，对数据帧进行解析和校验，数据没有问题的情况下，通过内部专有的DMA把接收的数据搬运到RAM内存中，数据接受的流向是PHY------MAC-------DMA--------RAM内存------Lwip
3.什么是Lwip?
可以把Lwip理解为一个翻译官。ETH外设的DMA给了Lwip一堆二进制乱码，Lwip要做的就是把这对乱码翻译成这是谁给谁发的，是TCP还是UDP,数据内容是什么，然后告诉你
我们举一个例子来讲，用电脑ping一下STM32,数据流向从网线-----PHY-------MAC-----DMA-----RAM------Lwip. 在内存里面看到的是**| 目的MAC | 源MAC | 类型 | 数据... |，**但是STM32并不知道这是什么，不知道数ping，不知道是TCP数据/还是UDP数据，也不知道是不是发给自己的，因此Lwip首先会对数据类型进行判断，如果不是IP/ARP的话就直接扔掉，ARP处理时ping通的关键，如果是ARP,就会问，谁是192.168.1.10，Lwip发现那就是我，则会回复一句我是192.168.1.10，MAC是xx:xx:xx,m没有这一步就Ping不通。如果是UDP，只看端口，直接把数据直接交给你。
LwIP 把 ETH 外设 DMA 收到的原始以太网帧，依次做：类型判别 → ARP处理 → IP校验/分片重组 → TCP/UDP/ICMP 协议解析 → 最终把应用数据提交给你写的回调函数或 socket recv()，同时自动完成握手、ACK、重传和 ARP 学习。
4.使用cubeMX生成代码（STM32CubeMX + HAL +ETH+ LwIP ）

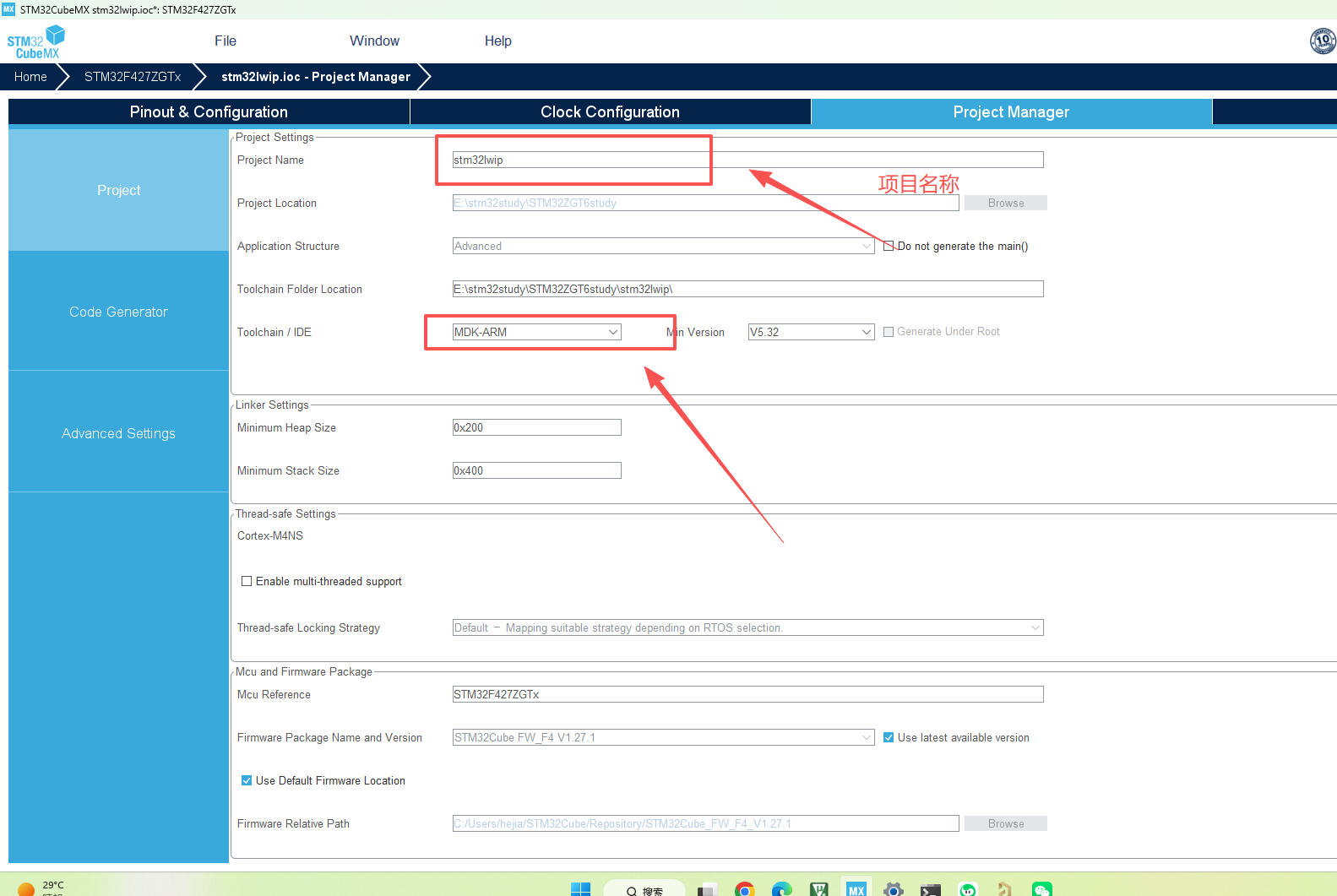

4.1新建工程选 STM32F427ZGTx。

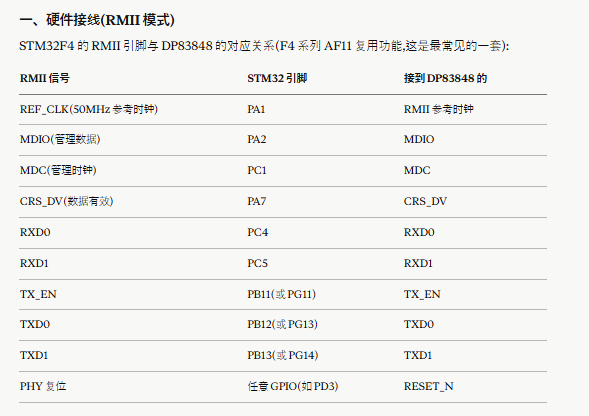

4.2Connectivity → ETH → Mode 选 RMII。
检查自动分配的引脚,按你的实际接线改(尤其 TX 那三根 PB/PG)。把这些 RMII 引脚的 GPIO speed 设成 High / Very High (信号完整性,别漏)。

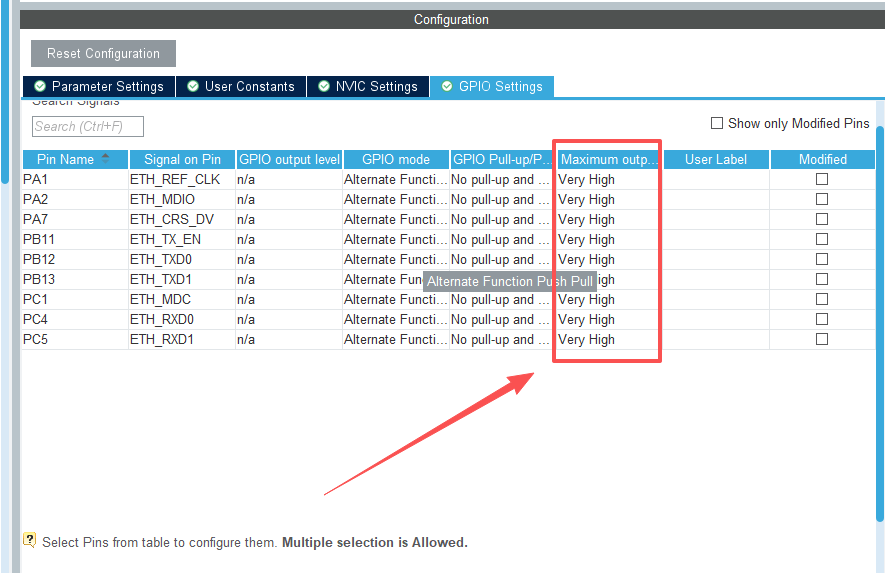

4.3引脚设置为高电平
检查自动分配的引脚,按你的实际接线改(尤其 TX 那三根 PB/PG)。把这些 RMII 引脚的 GPIO speed 设成 High / Very High(信号完整性,别漏)。

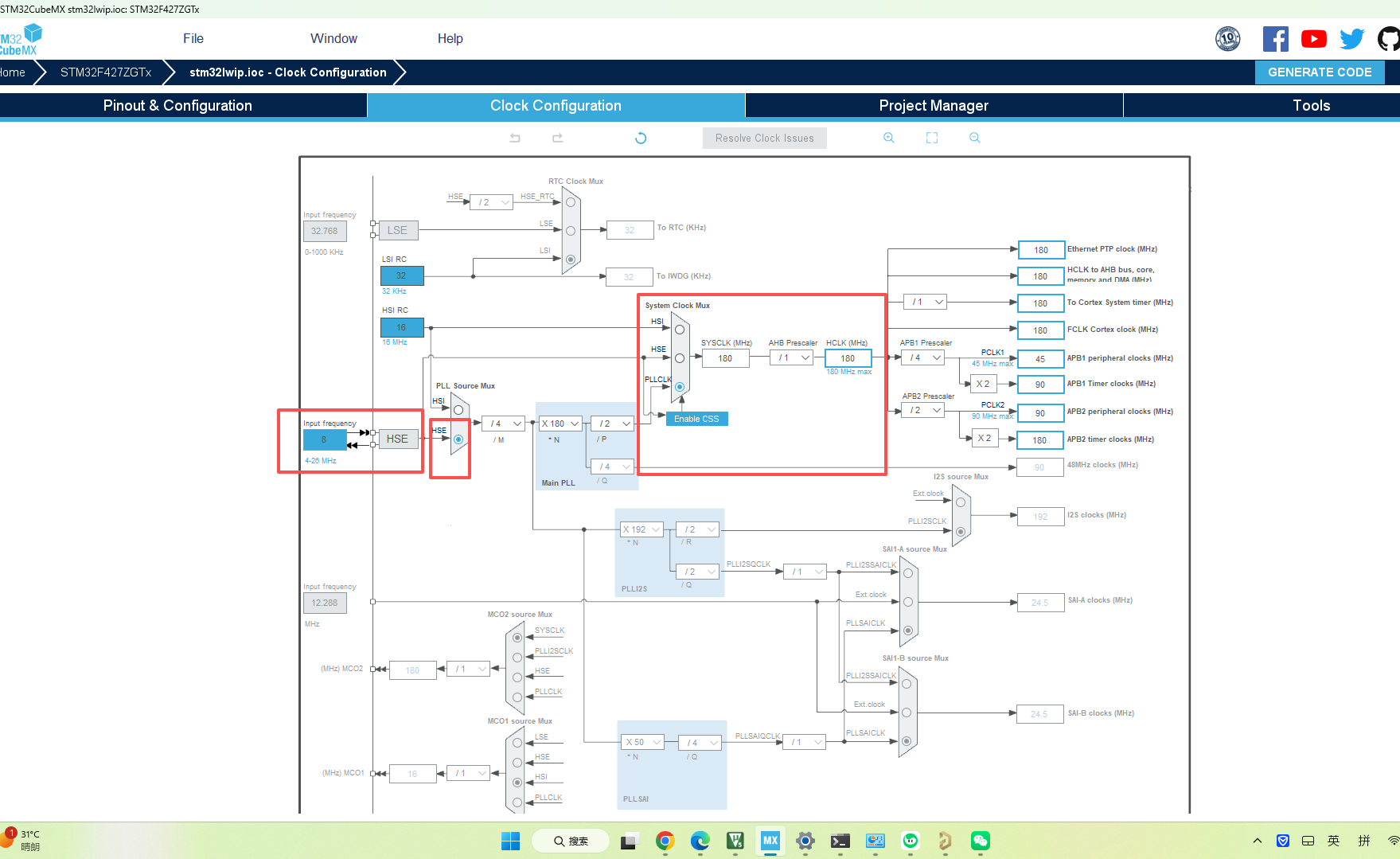

4.4时钟树配置
配好 HSE 和 PLL,让 SYSCLK 跑到 168/180MHz,这里一定要选择HSE，最开始由于我不注意设置成了HSI，程序怎么都跑不通。
4.5Lwip设置

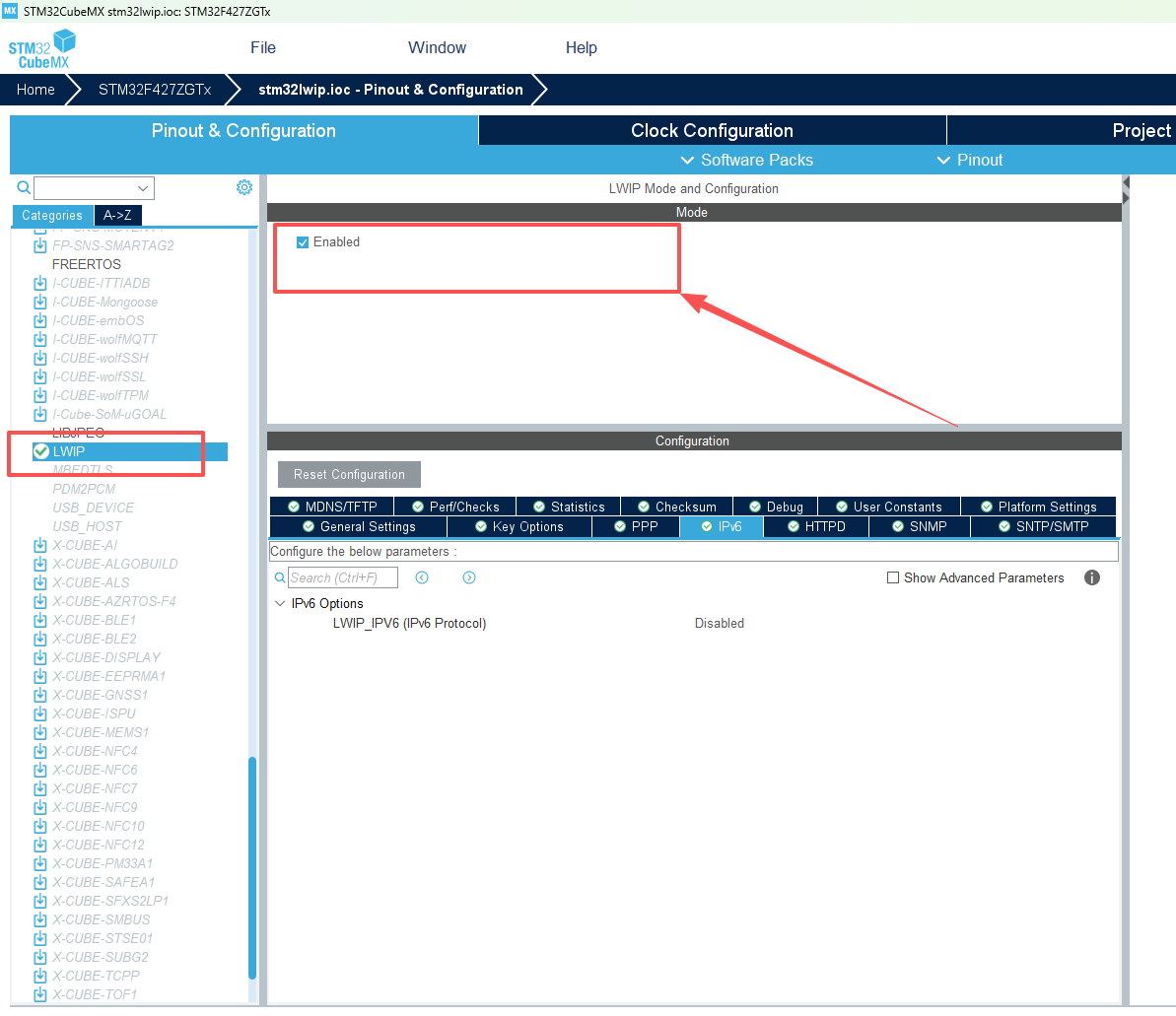

Middleware → LWIP → Enabled。

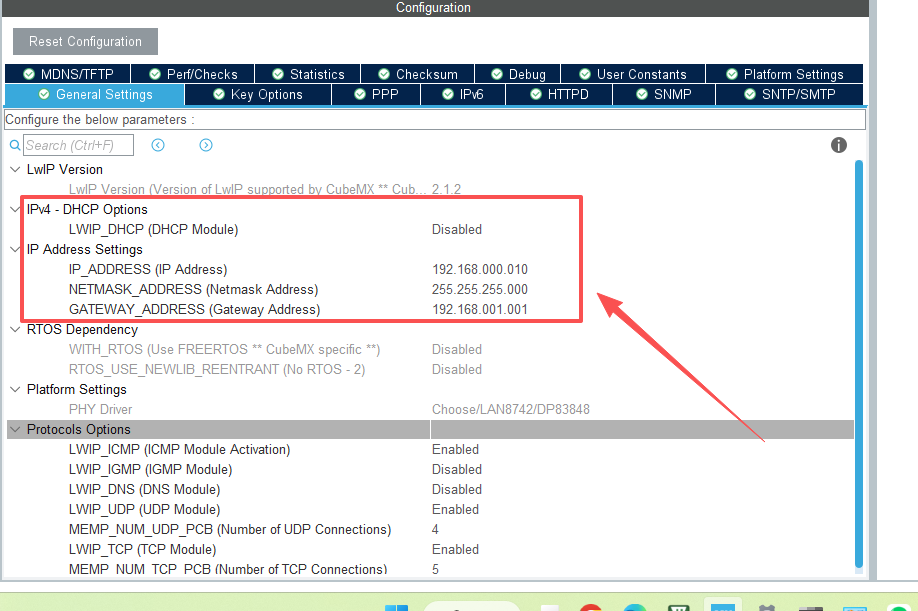

LwIP 设置里关掉 DHCP,用静态 IP,例如:IP 192.168.0.10、掩码 255.255.255.0、网关 192.168.0.1(若接路由器也可开 DHCP)，网关也可以不设置。

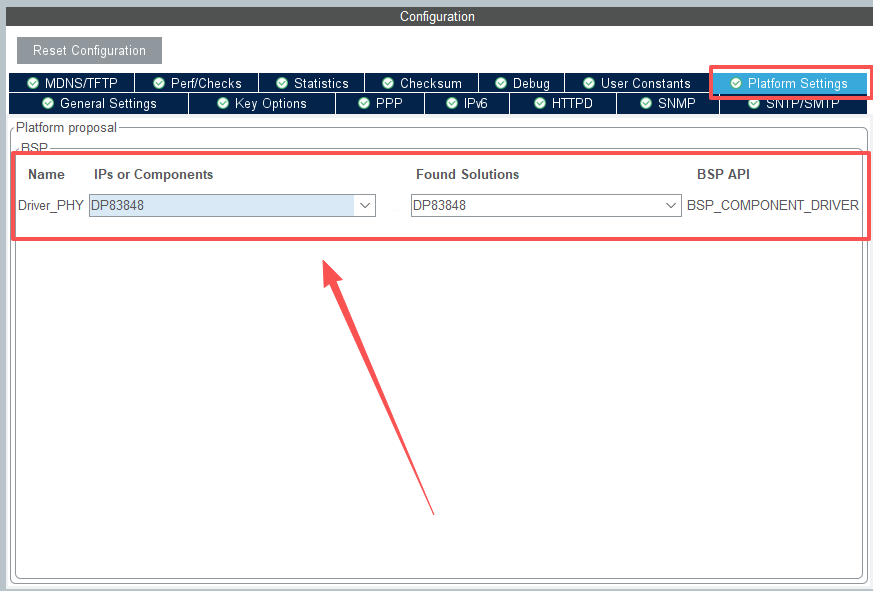

芯片进行选选择，cubeMX内置含有PHY芯片DP83848驱动。
其他设置保持默认模式即可

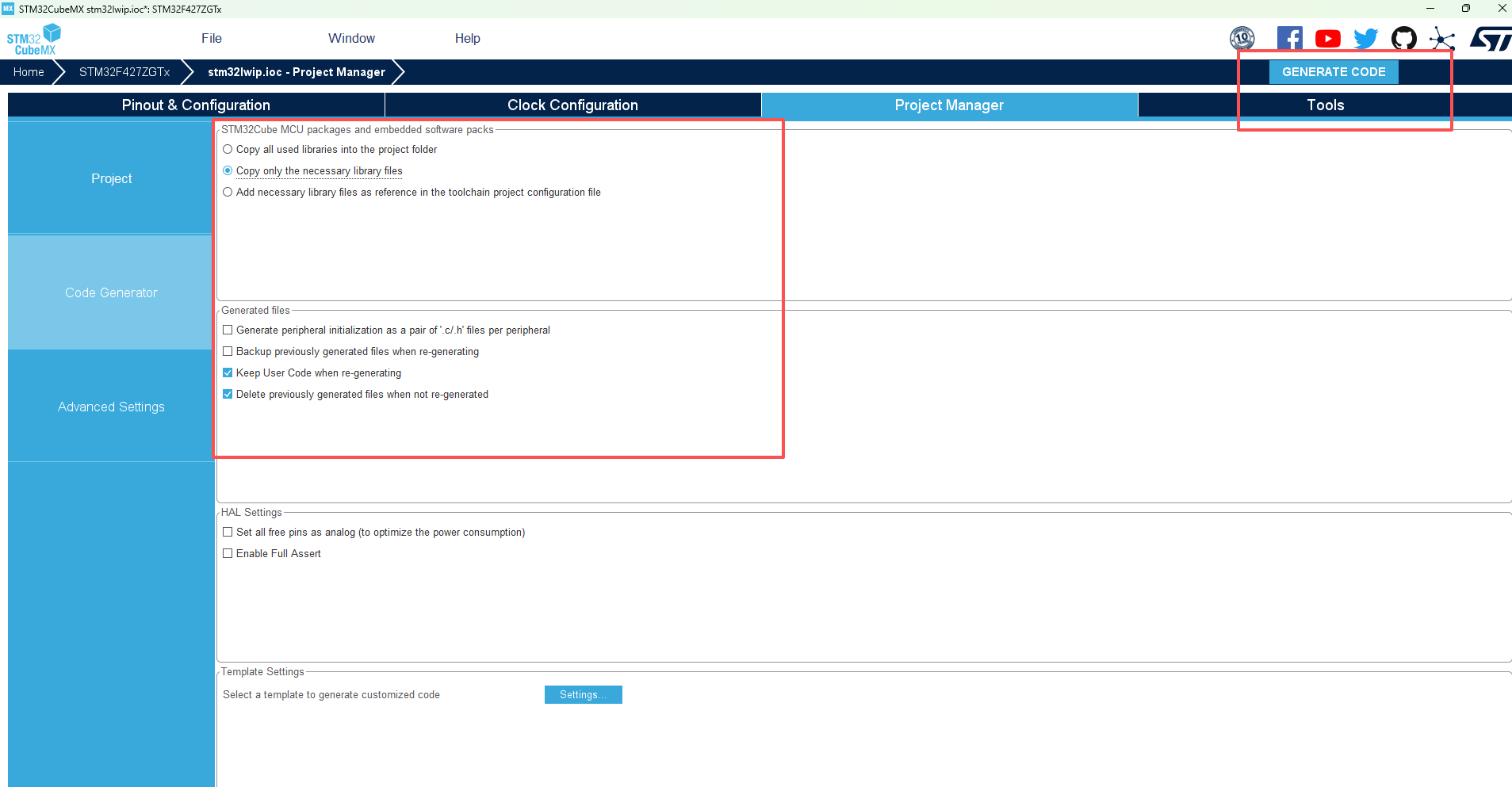

4.6代码生成

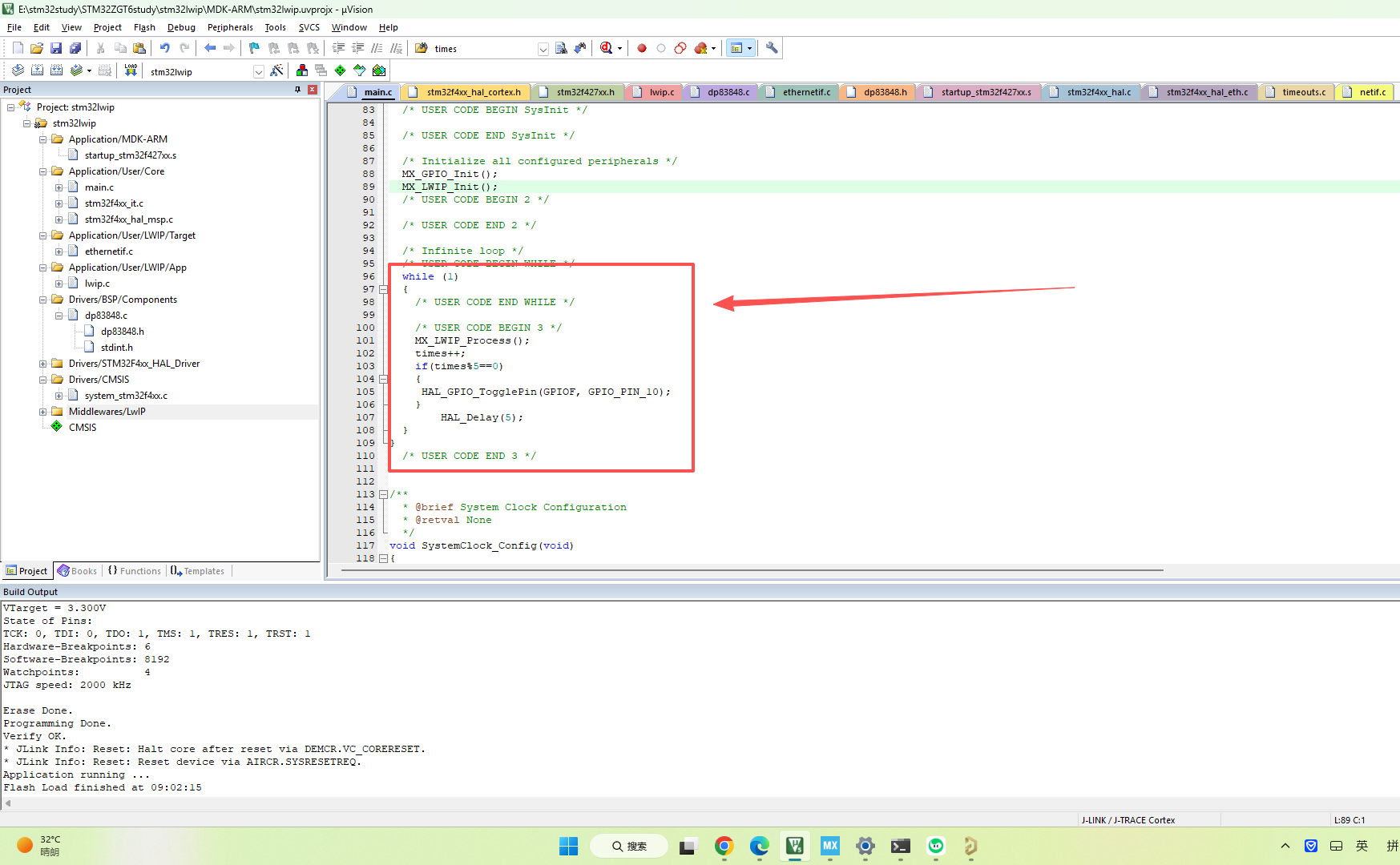

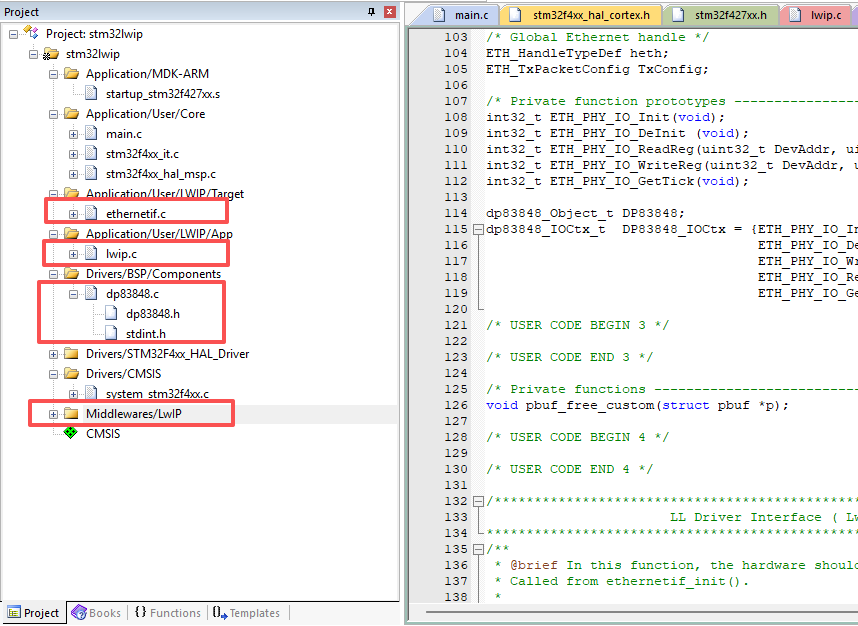

5keil代码架构
cs
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
MX_LWIP_Process();
times++;
if(times%5==0)
{
HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_10);
}
HAL_Delay(5);
}6.实验现象

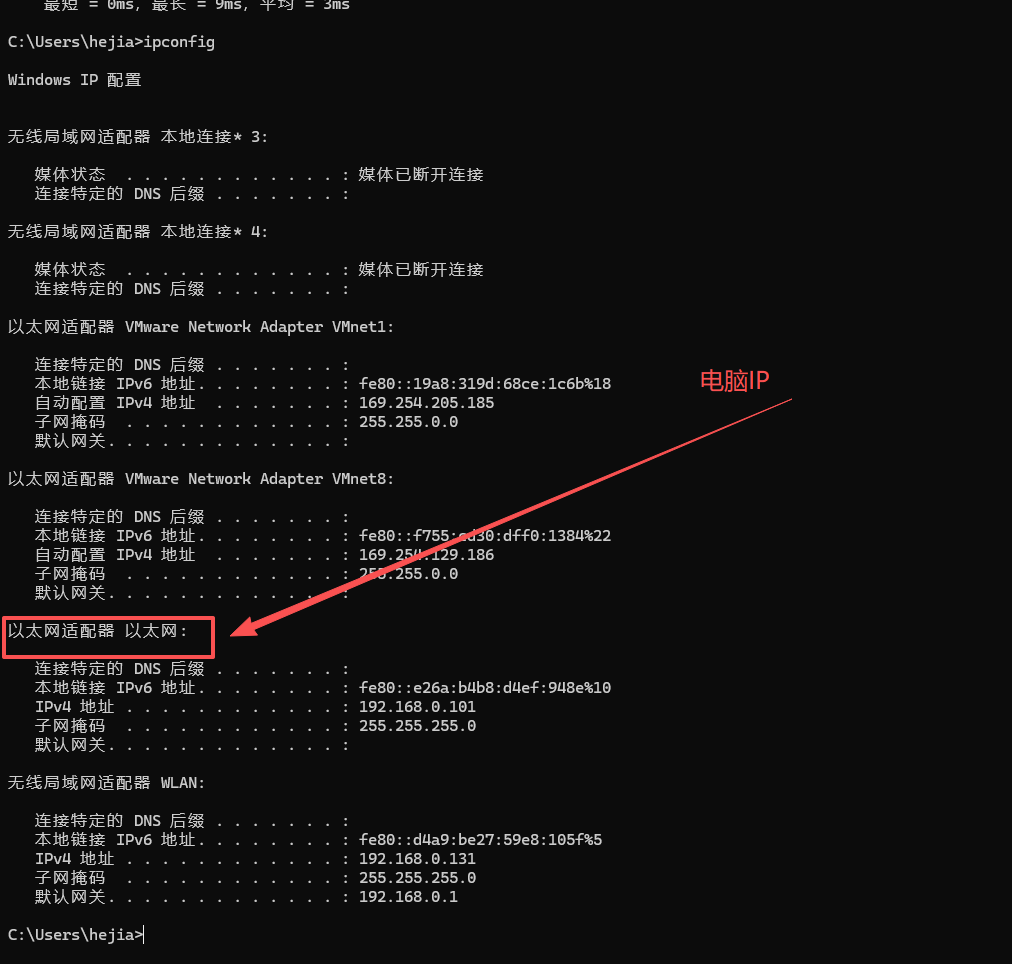

电脑IP是192.168.0.101，stm32F427的IP是192.168.0.10，设置为同网段

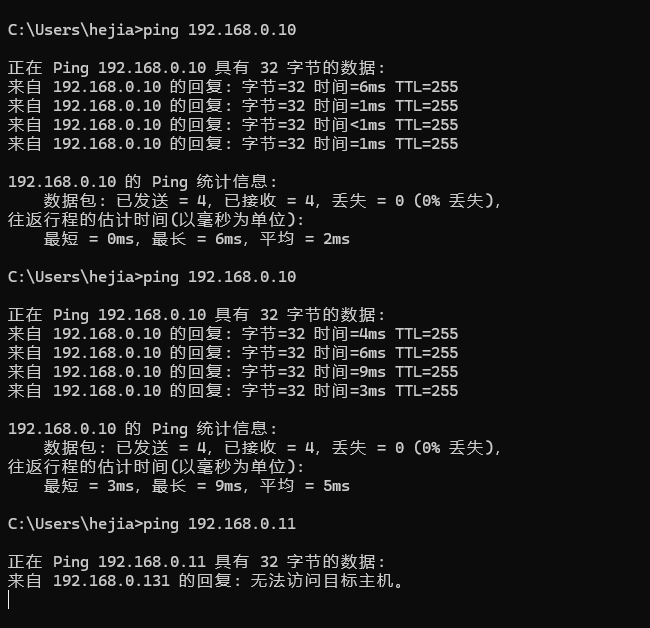

可以看到电脑ping开发板已经ping通了，如果ping的不是stm32F427的IP，那么一定就ping不通
