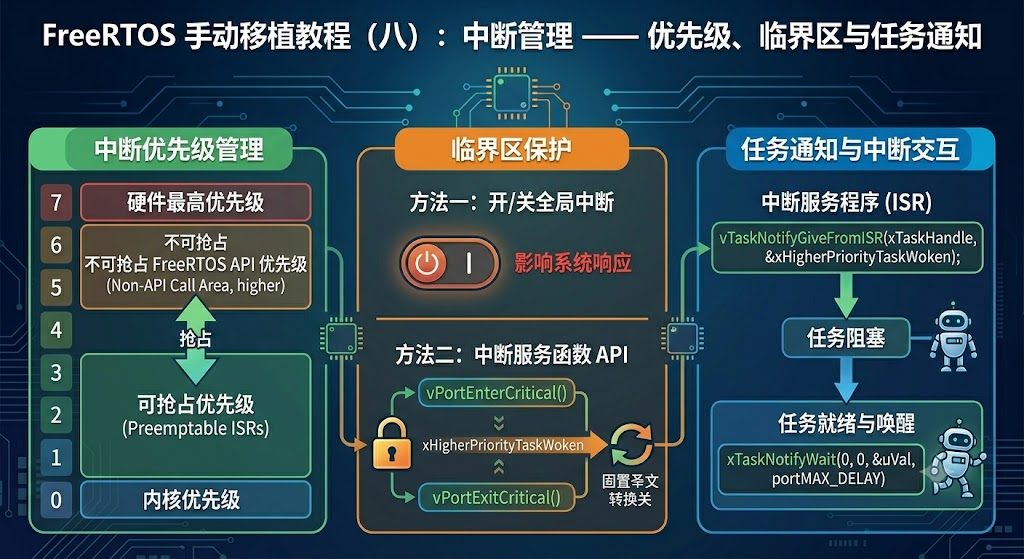

FreeRTOS 手动移植教程（八）：中断管理 —— 优先级、临界区与任务通知

前面几篇文章中，我们已经多次在中断里使用了 FromISR 函数，但并未系统梳理中断优先级与 FreeRTOS 的配合规则。本篇将深入讨论这些规则，并介绍临界区 的正确使用方法。同时，我们还会引入一种更轻量级的任务通信机制------任务通知，它可以在某些场景下替代信号量或队列，进一步提升效率。最后通过实验，在按键中断中用任务通知直接唤醒任务。

---

一、为什么中断管理如此重要？

在 FreeRTOS 中，中断是系统实时性的关键。一方面，中断需要快速响应硬件事件；另一方面，中断可能唤醒高优先级任务，这些任务需要在中断退出后立即执行。如果中断优先级配置不当，轻则导致 API 调用失败（进入断言死循环），重则破坏内核数据结构，造成系统崩溃。

1.1 回顾 FreeRTOSConfig.h 中的关键宏

#define configPRIO_BITS                            4
#define configLIBRARY_LOWEST_INTERRUPT_PRIORITY    0xf
#define configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY  5
#define configKERNEL_INTERRUPT_PRIORITY         ( 0xf << (8 - 4) )
#define configMAX_SYSCALL_INTERRUPT_PRIORITY    ( 5 << (8 - 4) )

这些宏定义了中断优先级与 FreeRTOS 的协作边界：

• configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY = 5 ：
  优先级数值在 5 ~ 15 之间的中断，可以安全调用 FreeRTOS 的 FromISR 系列 API。
• 优先级 0 ~ 4 的中断 ：
  完全不被打扰，但绝不能调用任何 RTOS 函数。它们通常留给极度紧急的硬件事件（如掉电检测）。

1.2 NVIC 优先级分组必须匹配

我们已在每个工程的 main() 开头放置了：

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);   // 4 位抢占优先级

这让所有中断优先级都只用抢占优先级（0~15），不再分子优先级。只有这样，上述宏对应的数值才能正确生效。如果分组不对，整个中断管理策略将完全失效，可能导致难以调试的死机。

1.3 中断如何引发任务切换

中断服务函数中调用 xSemaphoreGiveFromISR、xQueueSendFromISR 等函数时，可能会使更高优先级任务就绪。此时这些函数会返回一个 xHigherPriorityTaskWoken 标志。中断退出前，必须用 portYIELD_FROM_ISR 触发 PendSV，让内核切换到高优先级任务。忽略这个标志会导致任务延迟到下一次 SysTick 才运行，破坏实时性。

---

二、临界区------短暂的"关门"操作

2.1 什么是临界区

当一段代码操作了多个任务或中断共享的变量时，如果不加以保护，可能会在执行到一半时被中断打乱，造成数据损坏。FreeRTOS 提供了临界区宏，用于短暂地关闭和恢复中断：

taskENTER_CRITICAL();
// ... 受保护的代码，此时内核不会切换任务，且可屏蔽的中断被禁用 ...
taskEXIT_CRITICAL();

在 Cortex-M3 中，这两个宏通过操作 BASEPRI 寄存器实现，关闭优先级低于 configMAX_SYSCALL_INTERRUPT_PRIORITY 的中断，从而达到保护目的。

2.2 使用注意事项

• 临界区应尽可能短：长时间关中断会破坏系统的实时性，甚至导致中断丢失。只保护必不可少的几条指令。
• 临界区不能嵌套调用 FromISR API：因为临界区内部中断已被屏蔽，若强行调用会导致断言失败。
• 不影响高优先级中断 ：优先级高于 configMAX_SYSCALL_INTERRUPT_PRIORITY 的中断仍然可以响应，这是 Cortex-M3 的特点，允许紧急事件穿透临界区。

典型场景：多任务同时向一个链表添加节点，或修改一个全局变量。例如：

taskENTER_CRITICAL();
global_flags |= 0x01;         // 原子性修改
taskEXIT_CRITICAL();

---

三、任务通知------轻量级任务间通信

3.1 为什么需要任务通知？

前面我们使用的二值信号量、计数信号量、队列都需要提前创建内核对象，并占用一定 RAM。FreeRTOS 从 V8.2.0 开始为每个任务内置了一个通知状态 ，它可以用作轻量级的二值/计数信号量或简单事件标志，完全无需创建任何对象，速度更快，内存开销更小。

3.2 关键 API

功能	API 名称	说明
发送通知（任务）	xTaskNotifyGive	目标任务的通知值加 1
发送通知（中断）	vTaskNotifyGiveFromISR	中断中给目标任务通知值加 1
获取通知（任务）	ulTaskNotifyTake	清零通知值并返回原值，可阻塞等待
发送带数据的通知	xTaskNotify / xTaskNotifyFromISR	可发送指定值、设置位、覆盖等
等待通知（带数据）	xTaskNotifyWait	可接收完整 32 位数据，并清零通知状态

我们本章主要使用最简单的**"Give / Take"**模式，它类似二值信号量的行为。

3.3 使用限制

• 只能由一个任务接收：任务通知的目标是特定的任务，不能像队列那样被多个任务阻塞接收。如果多个任务需要等待同一事件，任务通知不适用，此时仍需信号量或队列。
• 通知值可累加：多次 Give 会累积，Take 时一次性清零并返回累加值，类似计数信号量。

---

四、实验：按键中断使用任务通知唤醒任务

4.1 设计思路

将之前"二值信号量"章节的实验改用任务通知实现：PA0 按键触发中断，在中断中调用 vTaskNotifyGiveFromISR 直接给 LED 任务发送通知；LED 任务使用 ulTaskNotifyTake 阻塞等待通知，获取后翻转 LED。

4.2 硬件与配置

沿用 PA0 按键、PC13 LED。BSP 文件 bsp_led.c、bsp_exti.c 保持不变。中断服务函数在 stm32f10x_it.c 中实现。

4.3 中断服务函数

// stm32f10x_it.c 中的 EXTI0_IRQHandler
#include "stm32f10x_it.h"
#include "FreeRTOS.h"
#include "task.h"

extern TaskHandle_t xLedTaskHandle;   // 在 main.c 中定义

void EXTI0_IRQHandler(void)
{
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;

    if (EXTI_GetITStatus(EXTI_Line0) != RESET)
    {
        /* 直接给 LED 任务发送通知，类似二值信号量的 Give */
        vTaskNotifyGiveFromISR(xLedTaskHandle, &xHigherPriorityTaskWoken);
        EXTI_ClearITPendingBit(EXTI_Line0);
    }

    portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}

4.4 main.c 任务实现

#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "bsp_led.h"
#include "bsp_exti.h"

TaskHandle_t xLedTaskHandle = NULL;

/* LED 任务：等待任务通知，收到后翻转 LED */
void vLedTask(void *pvParameters)
{
    while (1)
    {
        /* ulTaskNotifyTake(pdTRUE, portMAX_DELAY)：
           - pdTRUE：获取后将通知值清零
           - portMAX_DELAY：无限等待，直到通知值 > 0 */
        ulTaskNotifyTake(pdTRUE, portMAX_DELAY);
        LED3_Toggle();
    }
}

int main(void)
{
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
    LED_InitAll();
    EXTI0_Init();     // PA0 按键中断

    /* 创建 LED 任务，保存其句柄，以便中断中发送通知 */
    xTaskCreate(vLedTask, "Led", 128, NULL, 1, &xLedTaskHandle);

    vTaskStartScheduler();
    while (1);
}

4.5 实验现象

• 上电后 LED 保持熄灭；
• 每按一次 PA0 按键，LED 翻转一次。
• 整个流程不依赖任何信号量或队列，代码更简洁，RAM 占用更低。

4.6 与二值信号量的对比

特性	二值信号量	任务通知
创建对象	需要	不需要
发送方	任意任务或中断	知道目标任务的句柄
接收方	任意任务可同时等待同一信号量	仅目标任务可接收
内存开销	需分配信号量控制块	无额外开销
适用场景	多对一、多对多同步	单对单同步，轻量级事件通知

在"一个中断唤醒一个特定任务"的简单场景中，任务通知是最优选择。

---

五、临界区与任务通知的配合

有时我们需要在任务中访问共享变量，同时又要保证不被中断破坏。例如，记录按键次数并显示。我们可以用临界区保护计数器：

volatile uint32_t key_count = 0;

void vLedTask(void *pvParameters)
{
    while (1)
    {
        ulTaskNotifyTake(pdTRUE, portMAX_DELAY);

        /* 临界区保护对 key_count 的修改 */
        taskENTER_CRITICAL();
        key_count++;
        taskEXIT_CRITICAL();

        LED3_Toggle();
    }
}

而在中断中我们只做最简单的通知，避免在中断中执行耗时操作。

---

六、常见错误与调试

1. 忘记 portYIELD_FROM_ISR：如果中断唤醒了更高优先级任务却没有调用该宏，任务会被延迟。
2. 在临界区内调用阻塞 API：会导致任务永远挂起（因为调度器被锁定），典型症状是系统卡死。
3. 中断优先级超出 configMAX_SYSCALL_INTERRUPT_PRIORITY ：在 0~4 优先级中断中调用 RTOS API 将进入 configASSERT 死循环。
4. 任务通知的接收者没有清空计数器 ：如果使用 xTaskNotifyWait 而不清空，可能反复接收到旧数据。使用 ulTaskNotifyTake(pdTRUE, ...) 可安全清零。

---

七、总结

本篇系统地梳理了 FreeRTOS 的中断管理规则，并引入了两个重要技术：

• 临界区：通过短暂屏蔽部分中断，保护共享数据；
• 任务通知：零内存开销的任务间通信方式，尤其适用于中断到任务的单对单唤醒。

通过按键中断的实验，我们体会到了任务通知的简洁高效。在实际项目中，应根据同步场景合理选择信号量、队列或任务通知，以达到资源与性能的最佳平衡。

下一篇文章，我们将进入实时性与调试技巧篇，讨论如何检测任务栈溢出、分析 CPU 利用率，以及使用 configASSERT 定位早期错误。

---

下一篇：FreeRTOS 调试与优化 ------ 栈溢出检测、CPU 利用率与断言。
