7、传输层协议 TC

TCP 协议

TCP 全称为 "传输控制协议(Transmission Control Protocol"). 人如其名, 要对数据的传输进行一个详细的控制;

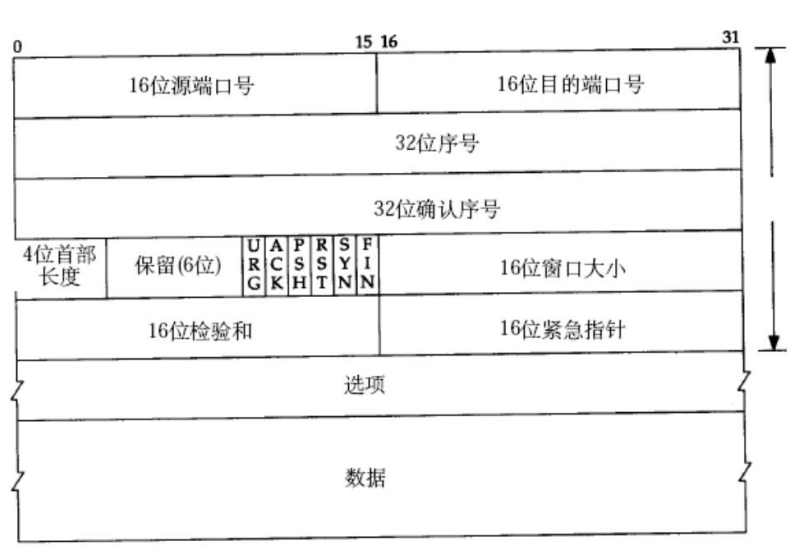

TCP 协议段格式

• 源/目的端口号: 表示数据是从哪个进程来, 到哪个进程去;

• 32 位序号/32 位确认号: 后面详细讲;

• 4 位 TCP 报头长度: 表示该 TCP 头部有多少个 32 位 bit(有多少个 4 字节); 所以 TCP 头部最大长度是 15 * 4 = 60

• 6 位标志位:

￮ URG: 紧急指针是否有效

￮ ACK: 确认号是否有效

￮ PSH: 提示接收端应用程序立刻从 TCP 缓冲区把数据读走

￮ RST: 对方要求重新建立连接; 我们把携带 RST 标识的称为复位报文段

￮ SYN: 请求建立连接; 我们把携带 SYN 标识的称为同步报文段

￮ FIN: 通知对方, 本端要关闭了, 我们称携带 FIN标识的为结束报文段

• 16 位窗口大小: 后面再说

• 16 位校验和: 发送端填充, CRC 校验. 接收端校验不通过, 则认为数据有问题. 此处的检验和不光包含 TCP 首部, 也包含 TCP 数据部分.

• 16 位紧急指针: 标识哪部分数据是紧急数据;

• 40 字节头部选项: 暂时忽略

TCP 首部格式详解

TCP 首部长度最小为 20 字节 （没有选项时），最大为 60 字节（选项占 40 字节）。下图是每个字段的位置：

text

复制代码

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|         源端口          |         目的端口           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        序号 (Sequence Number)                  |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                      确认序号 (Acknowledgment Number)          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| 首部长度 | 保留 |U|A|P|R|S|F|           窗口大小           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|         校验和           |         紧急指针           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                   选项 (可选)                 |    填充    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                            数据                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

1. 源端口（16 位）& 目的端口（16 位）

作用：标识发送方和接收方的应用进程（通过端口号找到对应的 socket）。
细节：端口号加上 IP 首部中的源 IP 和目的 IP，才能唯一确定一个 TCP 连接（四元组）。
常用范围：0~1023 为系统保留（知名端口），1024~49151 为注册端口，49152~65535 为动态/私有端口。

2. 序号（32 位，Sequence Number）

作用：该 TCP 报文段中第一个数据字节的编号。
初始序号（ISN）：建立连接时双方随机生成（避免历史报文干扰），而非固定从 1 开始。
范围：0 ~ 2^32 - 1，到达最大值后回绕到 0（TCP 通过时间戳或扩展选项处理回绕问题）。
为什么重要：保证数据有序、去重、检测丢失。

3. 确认序号（32 位，Acknowledgment Number）

作用：期望收到的下一个字节的序号，同时隐含确认了该序号之前的所有字节都已正确收到。
有效条件 ：仅当 ACK 标志位 = 1 时，确认序号字段才有效。
累计确认：Ack = N 表示序号 N-1 及之前的数据都已收到。
示例：收到 Seq=1001 且长度=500 的数据后，回复 Ack=1501（表示期待第 1501 字节）。

4. 首部长度（4 位）

作用：表示 TCP 首部有多少个 32 位字（4 字节）。
取值范围：5 ~ 15（因为最小 20 字节，即 5×4=20；最大 60 字节，即 15×4=60）。
为什么需要：因为选项字段长度可变，接收方需要知道首部在哪里结束、数据从哪里开始。

5. 保留（6 位）

作用：保留为未来使用，当前必须置 0。

6. 标志位（每个 1 位，共 6 位）

标志	名称	为 1 时的含义
URG	Urgent	紧急指针字段有效，报文中有紧急数据（应优先处理）
ACK	Acknowledgment	确认序号字段有效（除初始 SYN 报文外，几乎所有报文都置 1）
PSH	Push	提示接收端立即将数据交给应用层，不要等缓冲区满
RST	Reset	连接出现严重异常，需要强制关闭并重新建立连接（拒绝非法请求）
SYN	Synchronize	建立连接时使用：SYN=1 表示这是一个连接请求或连接接受报文
FIN	Finish	关闭连接时使用：发送方不再发送数据

补充细节：

PSH 的实际行为：发送方设置 PSH 后，接收方 TCP 不会等待缓冲区填满，而是立即把数据递交给应用进程（但现代 TCP 实现通常自动优化，很少显式依赖）。

RST 常见场景：尝试连接一个未监听的端口、连接超时、收到不属于现存连接的报文。

SYN+ACK：服务器回复连接请求时，SYN=1, ACK=1。

7. 窗口大小（16 位）

作用：告诉对方从确认序号开始，自己还能接收多少字节的数据（即接收窗口大小）。
范围：0 ~ 65535 字节。若需要使用更大窗口，可以通过 TCP 窗口缩放选项（Window Scale）将窗口值左移若干位（最大可达 1GB）。
用途：实现流量控制，防止发送方发送过快导致接收方缓冲区溢出。
动态变化：接收方根据自身可用缓冲区大小随时调整窗口值并通知发送方。

8. 校验和（16 位）

作用：检测 TCP 首部和数据在传输过程中是否出现比特错误。
计算范围 ：TCP 伪首部（12 字节，包含源 IP、目的 IP、协议号、TCP 长度）+ TCP 首部 + TCP 数据。
- 伪首部并不真正传输，只在计算校验和时临时构造。
计算方式：将上述所有内容按 16 位字累加，进位回卷，最后取反码。
接收方：同样计算，若结果不为全 1（即 0xFFFF）则丢弃报文。

为什么包含伪首部：为了验证报文是否确实发送给了正确的 IP 和协议（防止 IP 欺骗或路由错误）。

9. 紧急指针（16 位）

作用：仅在 URG=1 时有效，指向紧急数据的最后一个字节的序号（偏移量，相对于当前序号字段的值）。
用途：发送紧急数据（如中断命令）时，接收方可以立即读取，而不被流控阻塞。
实际使用：现代应用很少依赖，因为带外数据（out-of-band data）在其他机制下可能更复杂。

10. 选项（长度可变，最多 40 字节）

常见选项：
- MSS (Maximum Segment Size)：告诉对方自己能接收的最大报文段长度（不包括 TCP 首部）。
- 窗口缩放因子：用于扩展窗口大小（Windows Scale）。
- 时间戳：用于计算 RTT 和防止序号回绕（PAWS）。
- SACK (Selective Acknowledgment)：允许接收方告知哪些数据块丢失（提高重传效率）。
填充：确保首部长度是 4 字节的整数倍（用 0 填充）。

总结：各字段的功能分组

功能	相关字段
标识进程	源端口、目的端口
可靠传输（有序/确认）	序号、确认序号、ACK、SYN、FIN
流量控制	窗口大小
错误检测	校验和
紧急数据	URG、紧急指针
连接控制	SYN、FIN、RST
提示接收方	PSH
扩展功能	选项、保留、首部长度

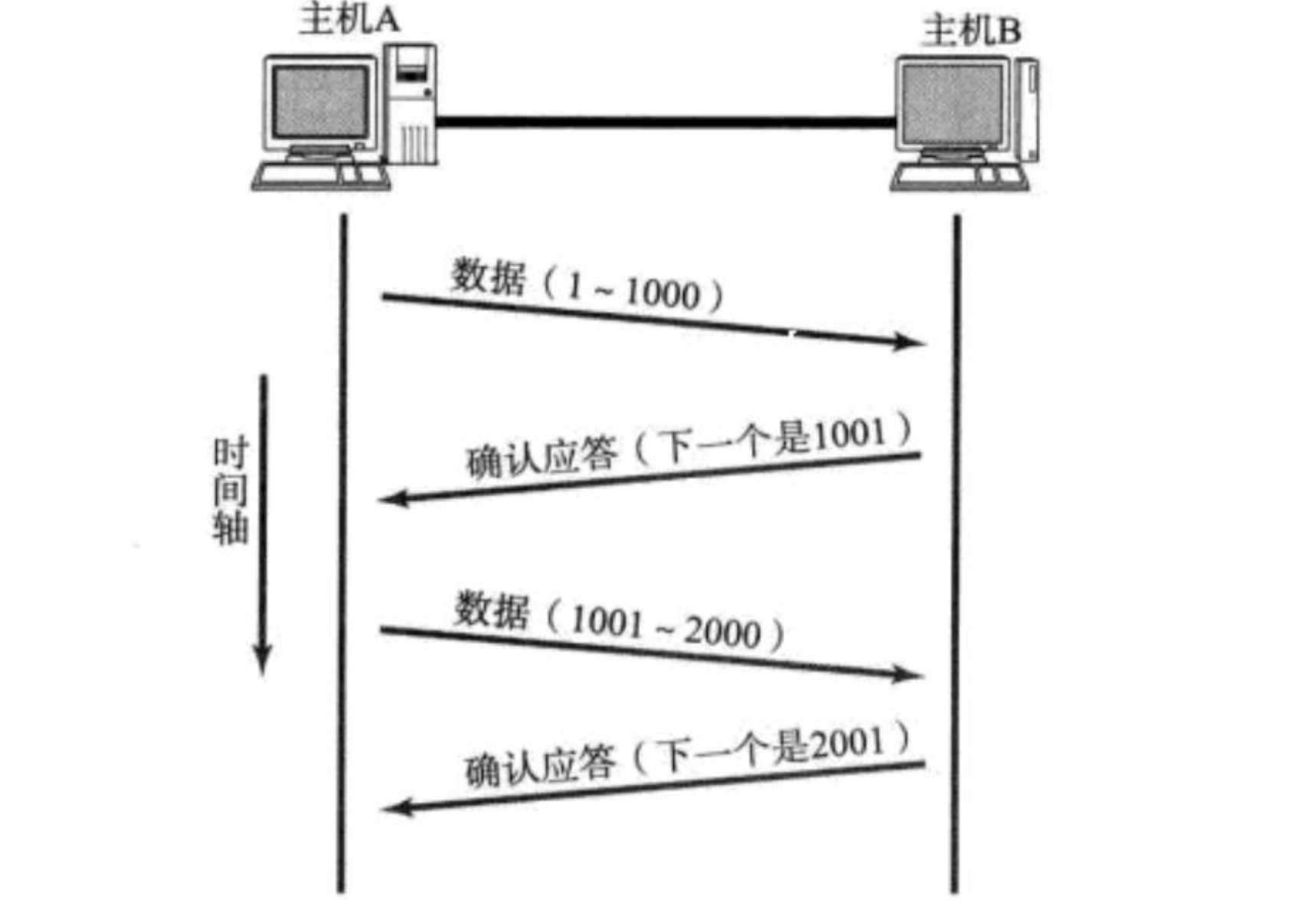

确认应答(ACK)机制

主机A：发送方
主机B：接收方
数据（1~1000） ：表示该TCP报文段携带的数据字节序号是从 1 到 1000。
确认应答（下一个是1001）：主机B收到数据后回复的确认报文，含义是 "我已收到 1~1000 的所有数据，下一个期望收到的字节序号是 1001"。
数据（1001~2000）：主机A收到确认后，继续发送下一个数据段，字节序号从 1001 到 2000。
确认应答（下一个是2001）：主机B再次回复，表示成功收到 1001~2000，期待序号 2001。

（1）序列号与累计确认

TCP 把数据流看作一个字节流，每个字节都有一个唯一的序列号（Seq）。
主机A发送的第一个数据段"1~1000"实际上是指该数据段起始字节序号为 1，长度为 1000 字节。
主机B回复的确认号（Ack）是 1001 ，这是 TCP 的 累计确认 机制：告诉主机A "我已经收到了序号 1000 及之前的所有字节，请从 1001 开始发送"。

（2）确认应答保证可靠

主机A每发一个数据段，都需要收到来自主机B的确认。
如果一段时间内没有收到确认（超时），主机A会重传未确认的数据。
图中每个数据段都得到了确认，因此主机A可以正常发送下一段。

（3）发送与接收的同步

主机A不会一次性把所有数据全部发出去，而是等待对方确认后再发下一段（这是最简单的 停-等协议 的体现）。
在实际 TCP 中，为了提高效率，会使用 滑动窗口 允许连续发送多个数据段再等待确认，但图里展示的是基础逻辑：发送 → 确认 → 再发送。

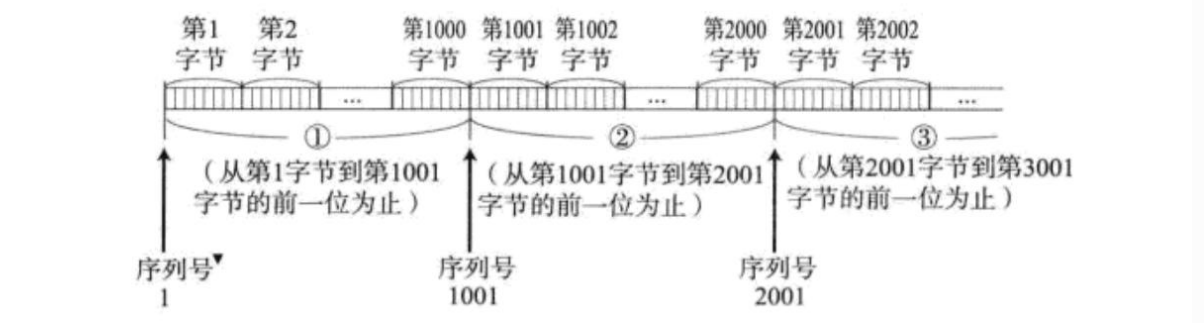

TCP 将每个字节的数据都进行了编号. 即为序列号.

每一个 ACK 都带有对应的确认序列号, 意思是告诉发送者, 我已经收到了哪些数据; 下一次你从哪里开始发

超时重传机制

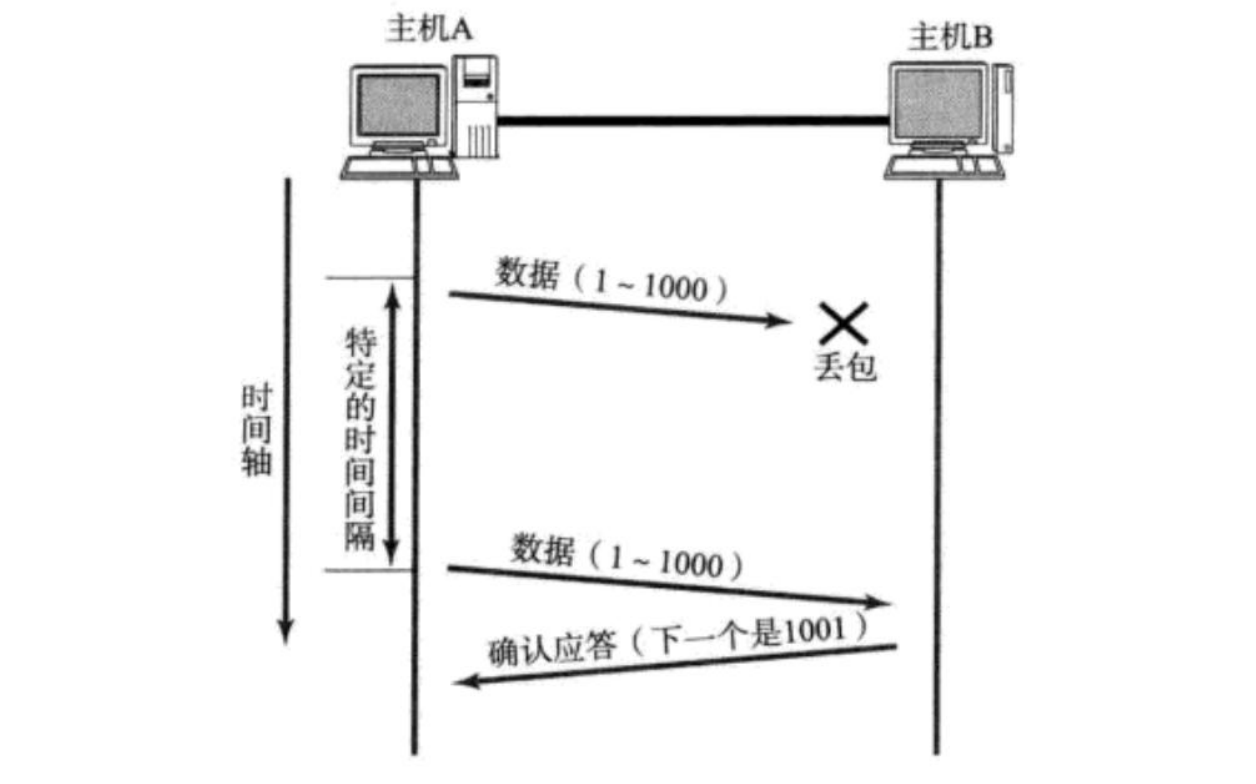

• 主机 A 发送数据给 B 之后, 可能因为网络拥堵等原因, 数据无法到达主机 B;

• 如果主机 A 在一个特定时间间隔内没有收到 B 发来的确认应答, 就会进行重发

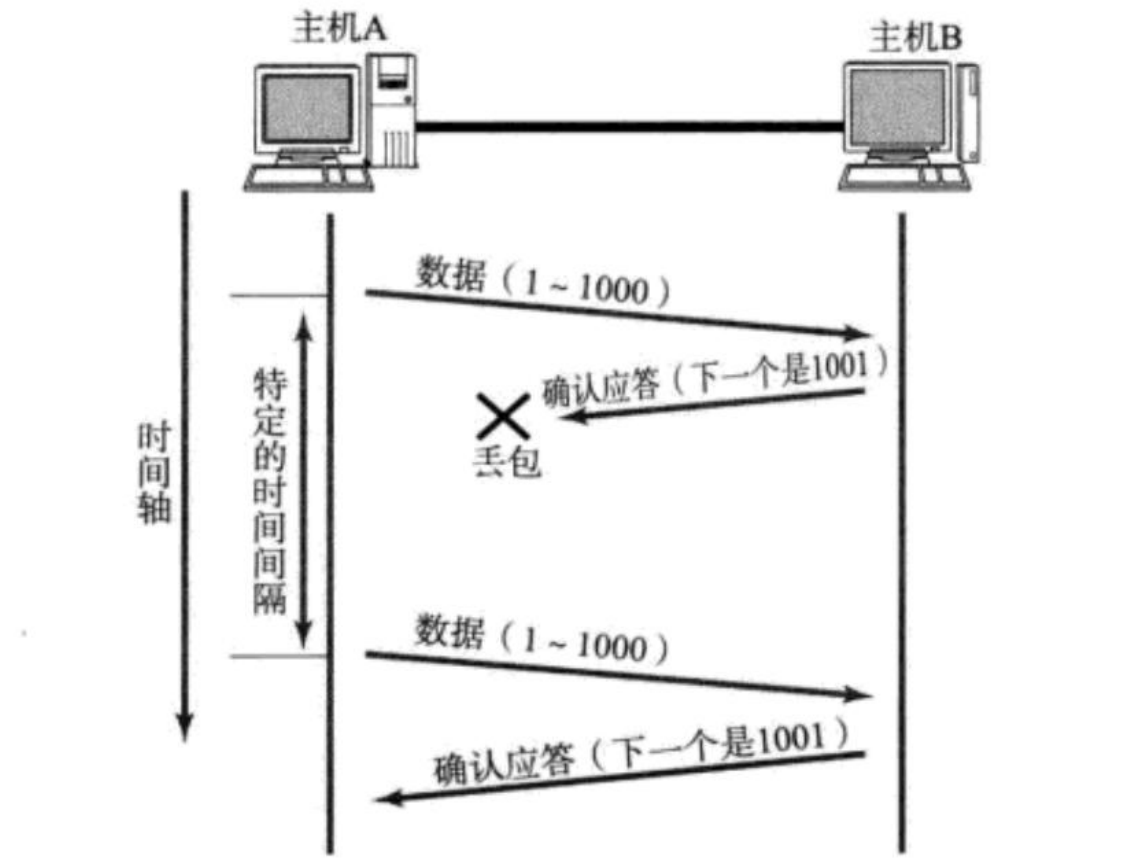

但是, 主机 A 未收到 B 发来的确认应答, 也可能是因为 ACK 丢失了;

因此主机 B 会收到很多重复数据. 那么 TCP 协议需要能够识别出那些包是重复的包, 并且把重复的丢弃掉. 这时候我们可以利用前面提到的序列号, 就可以很容易做到去重的效果.

那么, 如何超时的时间如何确定？

• 最理想的情况下, 找到一个最小的时间, 保证 "确认应答一定能在这个时间内返回".

• 但是这个时间的长短, 随着网络环境的不同, 是有差异的.

• 如果超时时间设的太长, 会影响整体的重传效率;

• 如果超时时间设的太短, 有可能会频繁发送重复的包

TCP 为了保证无论在任何环境下都能比较高性能的通信, 因此会动态计算这个最大超时时间

• Linux 中(BSD Unix 和 Windows 也是如此), 超时以 500ms 为一个单位进行控制, 每次判定超时重发的超时时间都是 500ms 的整数倍.

• 如果重发一次之后, 仍然得不到应答, 等待 2*500ms 后再进行重传.

• 如果仍然得不到应答, 等待 4*500ms 进行重传. 依次类推, 以指数形式递增.

• 累计到一定的重传次数, TCP 认为网络或者对端主机出现异常, 强制关闭连接

连接管理机制

在正常情况下, TCP 要经过三次握手建立连接, 四次挥手断开连接

三次握手（建立连接）

当前状态	事件 / 动作	下一状态	说明
CLOSED	服务器执行 `listen()`	LISTEN	服务器被动监听
CLOSED	客户端执行 `connect()`	SYN_SENT	客户端发送 SYN
LISTEN	收到客户端的 SYN	SYN_RCVD	服务器回复 SYN+ACK
SYN_SENT	收到服务器的 SYN+ACK	ESTABLISHED	客户端回复 ACK
SYN_RCVD	收到客户端的 ACK	ESTABLISHED	连接建立完成

四次挥手（关闭连接）

关键原则 ：主动调用 close() 的一方为主动关闭方 ，另一方为被动关闭方。下面分别列出两种场景。

场景 A：客户端主动关闭（服务器被动关闭）

角色	当前状态	事件 / 动作	下一状态	说明
客户端（主动）	ESTABLISHED	调用 `close()`，发送 FIN	FIN_WAIT_1	主动发起关闭
服务器（被动）	ESTABLISHED	收到 FIN，回复 ACK	CLOSE_WAIT	应用层会收到 EOF
客户端	FIN_WAIT_1	收到 ACK（对 FIN 的确认）	FIN_WAIT_2	等待服务器发送 FIN
服务器	CLOSE_WAIT	应用层处理完数据后调用 `close()`，发送 FIN	LAST_ACK	主动发送 FIN
客户端	FIN_WAIT_2	收到服务器的 FIN，回复 ACK	TIME_WAIT	进入 2MSL 等待
服务器	LAST_ACK	收到客户端对 FIN 的 ACK	CLOSED	彻底关闭
客户端	TIME_WAIT	等待 2MSL 后	CLOSED	防止残留报文干扰

场景 B：服务器主动关闭（客户端被动关闭）

角色	当前状态	事件 / 动作	下一状态	说明
服务器（主动）	ESTABLISHED	调用 `close()`，发送 FIN	FIN_WAIT_1	主动发起关闭
客户端（被动）	ESTABLISHED	收到 FIN，回复 ACK	CLOSE_WAIT	应用层会收到 EOF
服务器	FIN_WAIT_1	收到 ACK（对 FIN 的确认）	FIN_WAIT_2	等待客户端发送 FIN
客户端	CLOSE_WAIT	应用层处理完数据后调用 `close()`，发送 FIN	LAST_ACK	主动发送 FIN
服务器	FIN_WAIT_2	收到客户端的 FIN，回复 ACK	TIME_WAIT	进入 2MSL 等待
客户端	LAST_ACK	收到服务器对 FIN 的 ACK	CLOSED	彻底关闭
服务器	TIME_WAIT	等待 2MSL 后	CLOSED	防止残留报文干扰

注意：TIME_WAIT 只会出现在主动关闭方 。CLOSE_WAIT 和 LAST_ACK 出现在被动关闭方。

常见状态解释

状态	含义	出现位置
LISTEN	服务器监听，等待客户端连接	服务器
SYN_SENT	客户端已发送 SYN，等待 SYN+ACK	客户端
SYN_RCVD	服务器收到 SYN，已回复 SYN+ACK，等待 ACK	服务器
ESTABLISHED	连接已建立，可以传输数据	双方
FIN_WAIT_1	主动关闭方已发送 FIN，等待 ACK	主动方
FIN_WAIT_2	主动关闭方已收到 FIN 的 ACK，等待对方 FIN	主动方
CLOSE_WAIT	被动关闭方收到 FIN，等待应用层关闭	被动方
LAST_ACK	被动关闭方已发送 FIN，等待最终 ACK	被动方
TIME_WAIT	主动关闭方收到 FIN 并回复 ACK，等待 2MSL	主动方
CLOSED	连接完全关闭	双方

补充：

TIME_WAIT 为什么要等 2MSL？
- 保证主动关闭方发送的最后一个 ACK 能到达对方（若丢失，对方重发 FIN，自己还能响应）。
- 让本次连接的所有残留报文在网络中消失，避免干扰新连接。
CLOSE_WAIT 容易出问题
- 如果被动关闭方的应用层没有及时调用 close()，连接会一直卡在 CLOSE_WAIT，导致文件描述符泄漏。

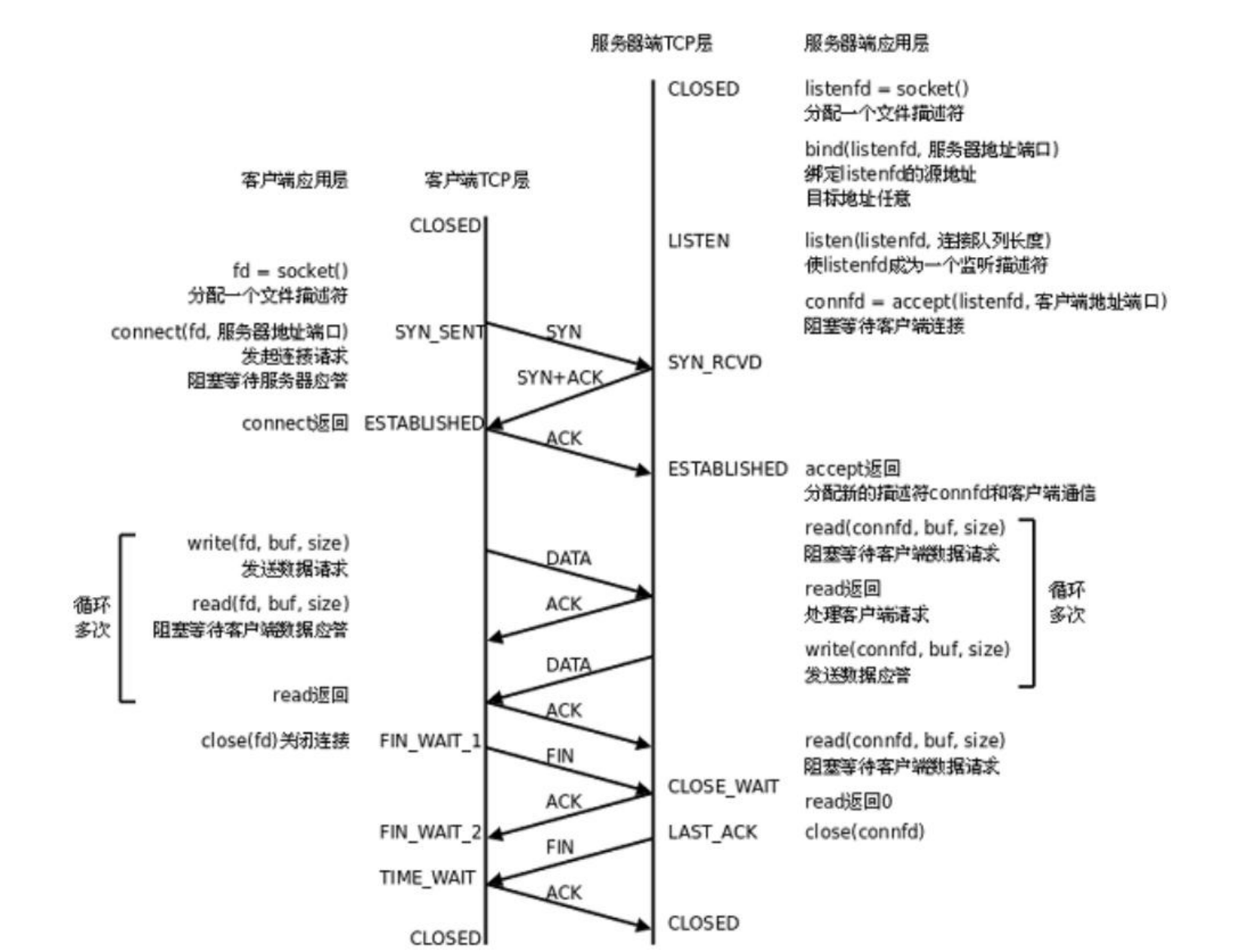

详细解释：

一、前期准备（服务器端先启动）

1. 服务器端应用层

listenfd = socket()：创建一个 监听 socket ，返回文件描述符 listenfd。
bind(listenfd, 服务器地址端口)：将 listenfd 绑定到服务器的 IP 和端口（例如 0.0.0.0:8080）。
listen(listenfd, 连接队列长度)：将 listenfd 变为被动监听状态，内核为该 socket 维护一个已完成连接队列（backlog）。

2. 服务器端 TCP 层状态

执行 listen() 后，服务器 TCP 状态从 CLOSED → LISTEN，等待客户端连接。

此时服务器阻塞在 accept() 调用上，等待客户端连接到来。

二、TCP 三次握手（建立连接）

1. 客户端应用层

fd = socket()：创建主动 socket。
connect(fd, 服务器地址端口)：发起连接请求，阻塞等待服务器应答。

2. 客户端 TCP 层状态

调用 connect() 后，客户端状态：CLOSED → SYN_SENT（发送 SYN 报文）。

3. 服务器端 TCP 层

收到 SYN 后，状态：LISTEN → SYN_RCVD，并回复 SYN+ACK。
客户端收到 SYN+ACK 后，状态：SYN_SENT → ESTABLISHED，并回复 ACK。
服务器收到 ACK 后，状态：SYN_RCVD → ESTABLISHED。

4. 应用层返回

客户端 connect() 返回，表示连接建立成功。
服务器端阻塞的 accept() 返回，生成一个新的已连接 socket connfd，用于与该客户端通信。

注：accept() 返回后，服务器 TCP 层已经处于 ESTABLISHED 状态。

三、数据传输（可循环多次）

服务器端应用层：

read(connfd, buf, size)：阻塞等待客户端请求数据。
收到数据后 read 返回，处理请求
write(connfd, buf, size)：向客户端发送应答数据。
继续循环 read → 处理 → write，形成多次请求-应答（图中所示"循环多次"）。

客户端应用层：

图中未画客户端的数据发送，但通常客户端也会 write 发送请求，read 接收应答。

TCP 层状态：

整个数据传输期间，双方 TCP 状态保持在 ESTABLISHED。
每次 write 产生数据报文，收到 ACK 确认；每次 read 获取对方发来的数据。

图中客户端 TCP 层状态一栏写着 DATA 和 ACK，这并非正式状态，而是表示数据发送和确认阶段。

四、TCP 四次挥手（关闭连接）

以服务器端主动关闭为例（服务器调用 close(connfd)）。

1. 服务器端应用层调用 `close(connfd)`

TCP 层发送 FIN 报文，主动关闭。

2. 服务器端 TCP 状态转移

ESTABLISHED → FIN_WAIT_1（发送 FIN 后）。
收到客户端对 FIN 的 ACK 后：FIN_WAIT_1 → FIN_WAIT_2。
收到客户端的 FIN 后：发送 ACK，FIN_WAIT_2 → TIME_WAIT（等待 2MSL 后关闭）。
TIME_WAIT → CLOSED。

3. 客户端 TCP 状态转移（被动关闭）

收到 FIN 后：发送 ACK，ESTABLISHED → CLOSE_WAIT （图中未显示，但标准是 CLOSE_WAIT）。
客户端应用层调用 close() 后：发送 FIN，状态 CLOSE_WAIT → LAST_ACK。
收到服务器对 FIN 的 ACK 后：LAST_ACK → CLOSED。

图中客户端 TCP 层状态只画到了 FIN_WAIT_2？实际上对客户端来说，被动关闭时没有 FIN_WAIT_1/2，只有 CLOSE_WAIT 和 LAST_ACK。图中可能简化了，或者画的是客户端主动关闭的情况。建议按标准理解。

五、"循环多次"的含义

服务器端 ：在 accept() 得到 connfd 后，在一个循环中反复 read/write，处理同一条连接上的多次请求（例如 HTTP 持久连接）。
外层循环 ：accept() 本身可以循环，接受多个客户端的连接，每个连接分配一个 connfd，分别处理。

在服务器端标注了两个"循环多次"：

内层：对同一个 connfd 反复读请求 → 发应答。
外层：不断 accept() 新连接。

六、关键总结

系统调用	作用	对应 TCP 状态变化
`socket()`	创建套接字	不改变状态
`bind()`	绑定地址端口	无状态变化
`listen()`	变为监听套接字	`CLOSED` → `LISTEN`
`accept()`	接受连接	返回已连接套接字，状态不变
`connect()`	主动连接	`CLOSED` → `SYN_SENT` → `ESTABLISHED`
`read()`/`write()`	读写数据	保持 `ESTABLISHED`
`close()`	关闭连接	触发四次挥手，状态变化如上

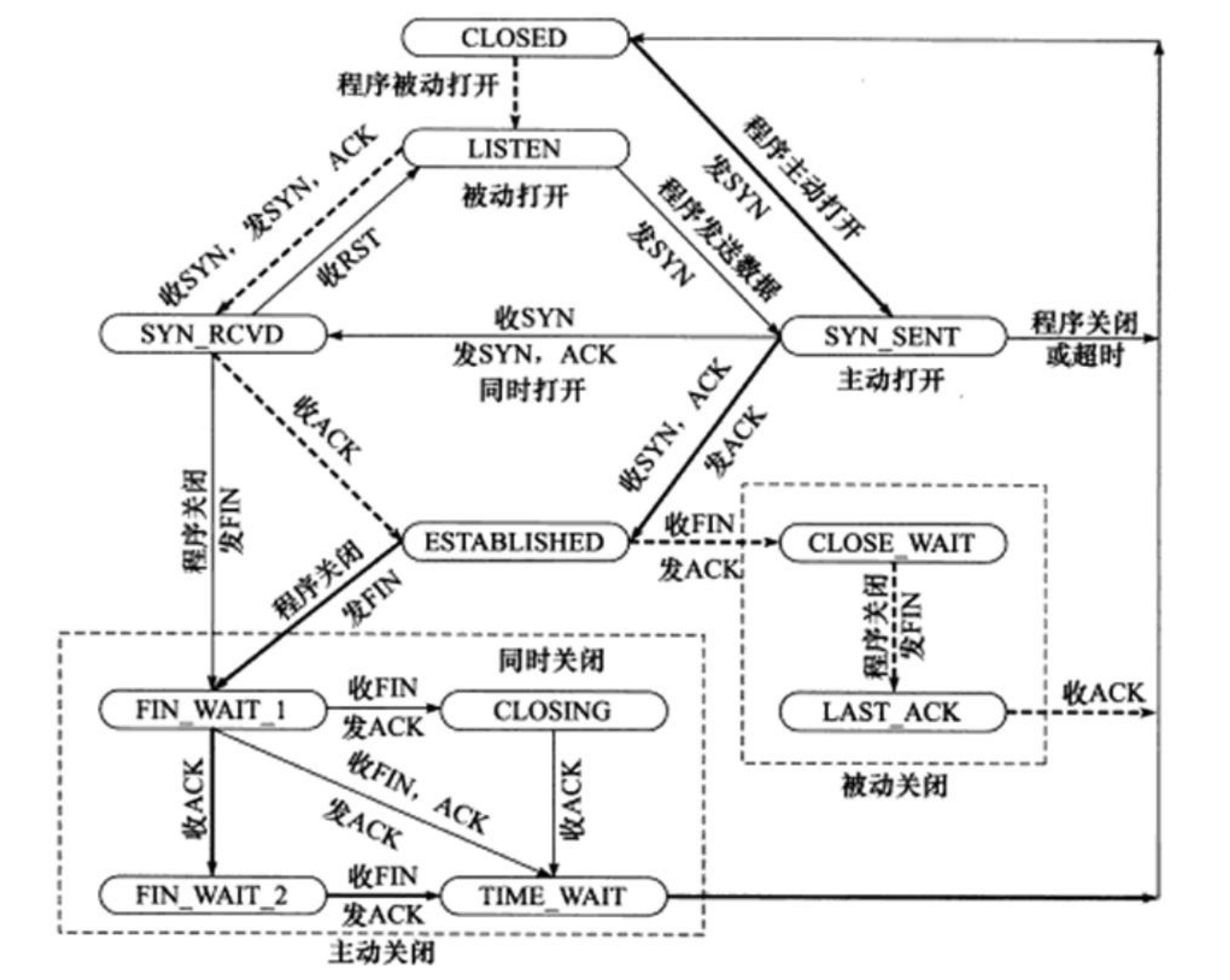

TCP 状态转换的汇总

• 较粗的虚线表示服务端的状态变化情况;

• 较粗的实线表示客户端的状态变化情况;

• CLOSED 是一个假想的起始点, 不是真实状态;
