ROS工作空间、功能包、节点创建

接着前面的博客，我们先看下如何创建工作空间开始。

一. 工作空间

我们可以手动或者在终端中以命令行方式去创建工作空间（类似于pycharm的一个工程文件夹，visual studio解决方案所在文件夹），方便我们对后面的功能包，节点做整体管理。

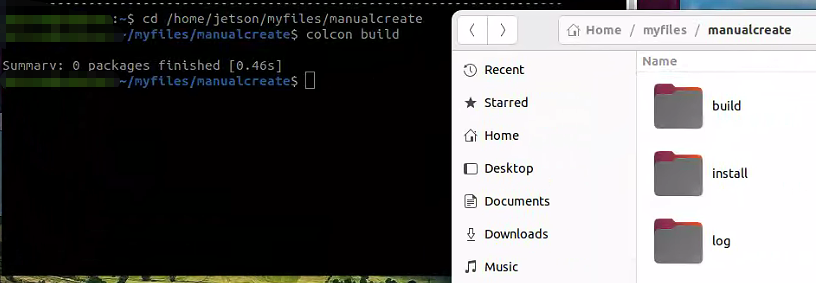

然后再执行命令

colcon build

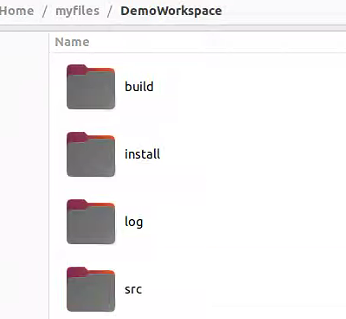

可看到一个空文件夹在生成后自动生成了build、install、log文件夹。

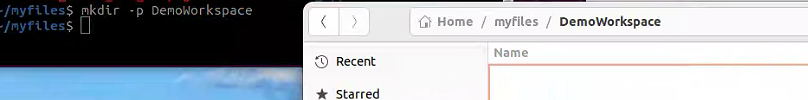

我们也可以用命令行方式去创建文件夹

mkdir -p DemoWorkspace

然后我们还是继续命令

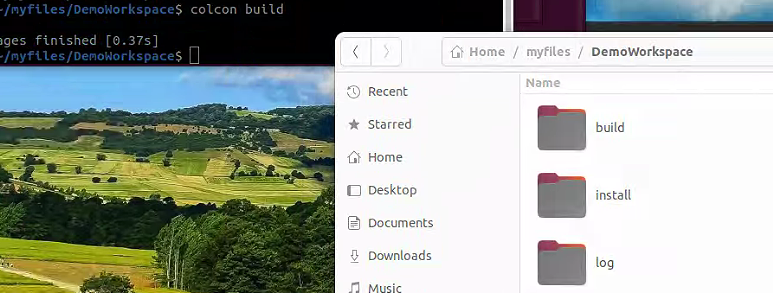

colcon build

可看到一个工作空间就创建完毕了。

注意，我们还需在这个文件夹下手动创建src文件夹，用来存放一些后面要写的代码，脚本，需手动存放到此。后面我们所有工作都在DemoWorkspace工作空间下进行。

build文件夹 是编译过程中产生的中间临时文件，几乎不用管

install文件夹 是编译后真正能用的文件，ROS2 运行时加载的就是这里的文件，里面包含：

• 可执行文件（节点、命令）
• 库文件（.so/.dll）
• 配置文件、消息 / 服务定义
• 启动文件（launch）
• 环境脚本（setup.bash）

log文件夹 是编译日志文件，方便排查问题，几乎不用管

一个工作空间中可以有一堆包，每个包可以按照不同功能来区分，所有包都必须直接放在src文件夹下面，并列排布，不可以嵌套。执行一次colcon build， 能够对所有包进行编译。

一个功能包中可以写任意数量的可执行文件exe, 每个exe又能单/多节点

二. 功能包

1. 我们创建一个python示例包1，终端执行如下语句

ros2 pkg create pythonpackagedemo1 --build-type ament_python --dependencies rclpy --node-name pythonexecute1

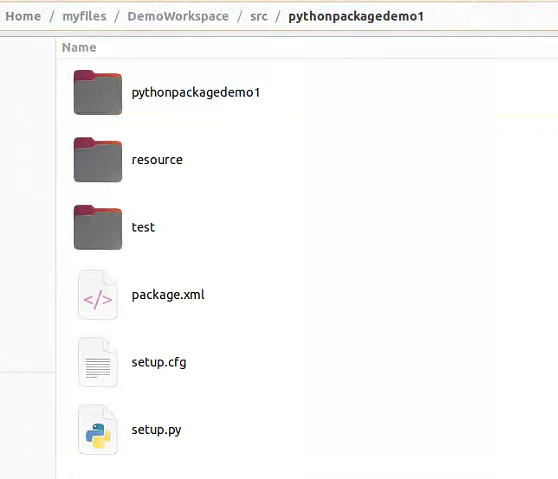

执行后，可看到包已经创建

ros2 pkg create是官方命令，用于创建新的功能包；

--dependencies rcply 声明依赖，rcply是ros2的python客户端库（必须依赖，用于编写节点）

--dependencies rclpy 声明依赖：rclpy是 ROS2 的 Python 客户端库（必须依赖，用于编写节点）。

2. 我们再创建一个C++版本的功能包，执行如下语句

ros2 pkg create cpp_packagedemo1 --build-type ament_cmake --dependencies rclcpp --node-name cppexecute1

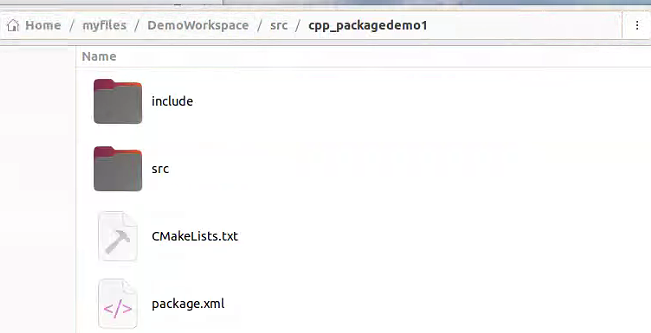

执行后可看到包已经被创建

三. 节点

接下来我们要去在各包中去创建程序，在程序中实现具体的功能。

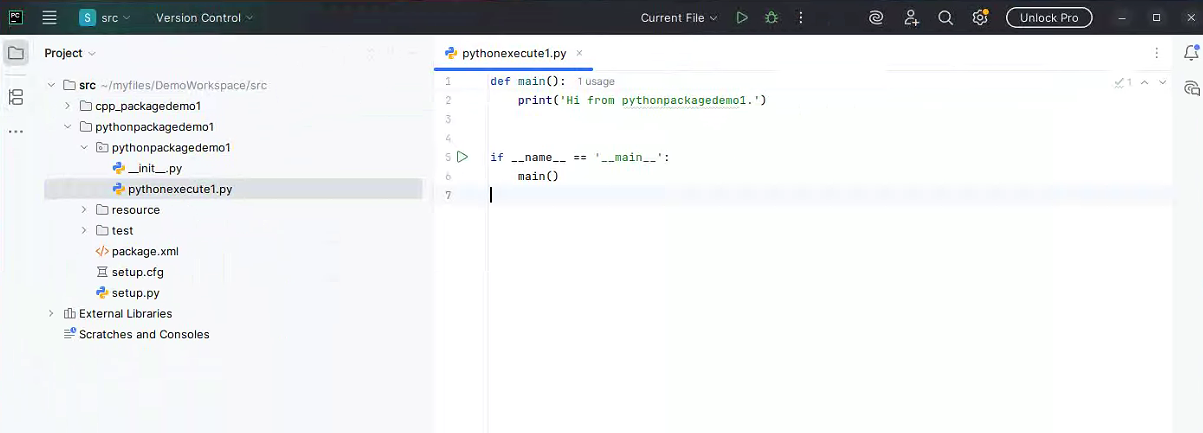

1. 以前面创建的第一个python包为例, 我们用pycharm打开如下自动创建的文件pythonexecute1.py

将其中代码改为如下：

import rclpy                                     # ROS2 Python接口库
from rclpy.node import Node                      # ROS2 节点类
import time

"""
创建一个pyHelloNode1节点
"""
class pyHelloNode1(Node):
    def __init__(self, name):
        super().__init__(name)                     # ROS2节点父类初始化
        while rclpy.ok():                          # ROS2系统是否正常运行
            self.get_logger().info("Hello python node1")  # ROS2日志输出
            time.sleep(1)                        # 休眠控制循环时间

def main(args=None):                               # ROS2节点主入口main函数
    rclpy.init(args=args)                          # ROS2 Python接口初始化
    node = pyHelloNode1("Hello_python_node1")            # 创建ROS2节点对象并进行初始化
    rclpy.spin(node)                               # 循环等待ROS2退出
    node.destroy_node()                            # 销毁节点对象
    rclpy.shutdown()                               # 关闭ROS2 Python接口



可看到在这个Py文件中仅创建了一个节点。如果想要在此包下增加一个可执行文件，则可以在这个目录下再手动添加一个py文件pythonexecute2_includetwonode_parallel.py，然后进行编辑。

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from rclpy.executors import MultiThreadedExecutor

# ============= 节点 1 =============
class Node1(Node):
    def __init__(self):
        super().__init__("node1")
        self.create_timer(1.0, self.callback)

    def callback(self):
        self.get_logger().info("节点 1 运行中")

# ============= 节点 2 =============
class Node2(Node):
    def __init__(self):
        super().__init__("node2")
        self.create_timer(1.0, self.callback)

    def callback(self):
        self.get_logger().info("节点 2 运行中")

# ============= 主函数（同时运行 2 个节点） =============
def main(args=None):
    rclpy.init(args=args)

    node1 = Node1()
    node2 = Node2()

    # 多线程，让两个节点同时跑
    executor = MultiThreadedExecutor()
    executor.add_node(node1)
    executor.add_node(node2)

    try:
        executor.spin()
    finally:
        executor.shutdown()
        node1.destroy_node()
        node2.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

在这个目录下再手动添加一个py文件pythonexecute2_includetwonode_sequence.py，然后进行编辑。

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from rclpy.executors import MultiThreadedExecutor

# ============= 节点 1 =============
class Node1(Node):
    def __init__(self):
        super().__init__("node1")
        self.create_timer(1.0, self.callback)

    def callback(self):
        self.get_logger().info("节点 1 运行中")

# ============= 节点 2 =============
class Node3(Node):
    def __init__(self):
        super().__init__("node3")
        self.create_timer(1.0, self.callback)

    def callback(self):
        self.get_logger().info("节点 3 运行中")

# ============= 主函数（同时运行 2 个节点） =============
def main(args=None):
    rclpy.init(args=args)

    # ============= 串行执行：先运行节点1 =============
    node1 = Node1()
    print("开始运行节点1（运行3秒后自动关闭）")
    rclpy.spin_once(node1, timeout_sec=3.0)  # 运行3秒
    node1.destroy_node()

    # ============= 再运行节点2 =============
    node3 = Node3()
    print("开始运行节点3（运行3秒后自动关闭）")
    rclpy.spin_once(node3, timeout_sec=3.0)  # 运行3秒
    node3.destroy_node()
   # 以上是自动串行，适合自动化、批处理任务

    # 以下是手动串行，适合调试、分步执行
    # 运行节点1
    node1 = Node1()
    print("=== 节点1 运行中，按 Ctrl+C 停止节点1 ===")
    try:
        rclpy.spin(node1)
    except KeyboardInterrupt:
        pass
    node1.destroy_node()

    # 运行节点2
    node3 = Node3()
    print("\n=== 节点3 运行中，按 Ctrl+C 停止节点3 ===")
    try:
        rclpy.spin(node3)
    except KeyboardInterrupt:
        pass
    node3.destroy_node()

    # 关闭
    rclpy.shutdown()

if __name__ == '__main__':
    main()

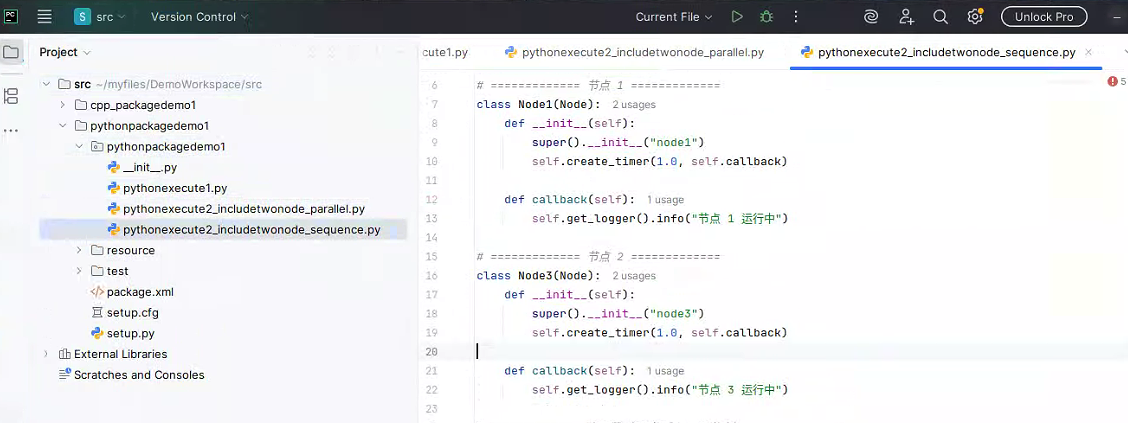

这几个文件在文件夹中的目录如下：

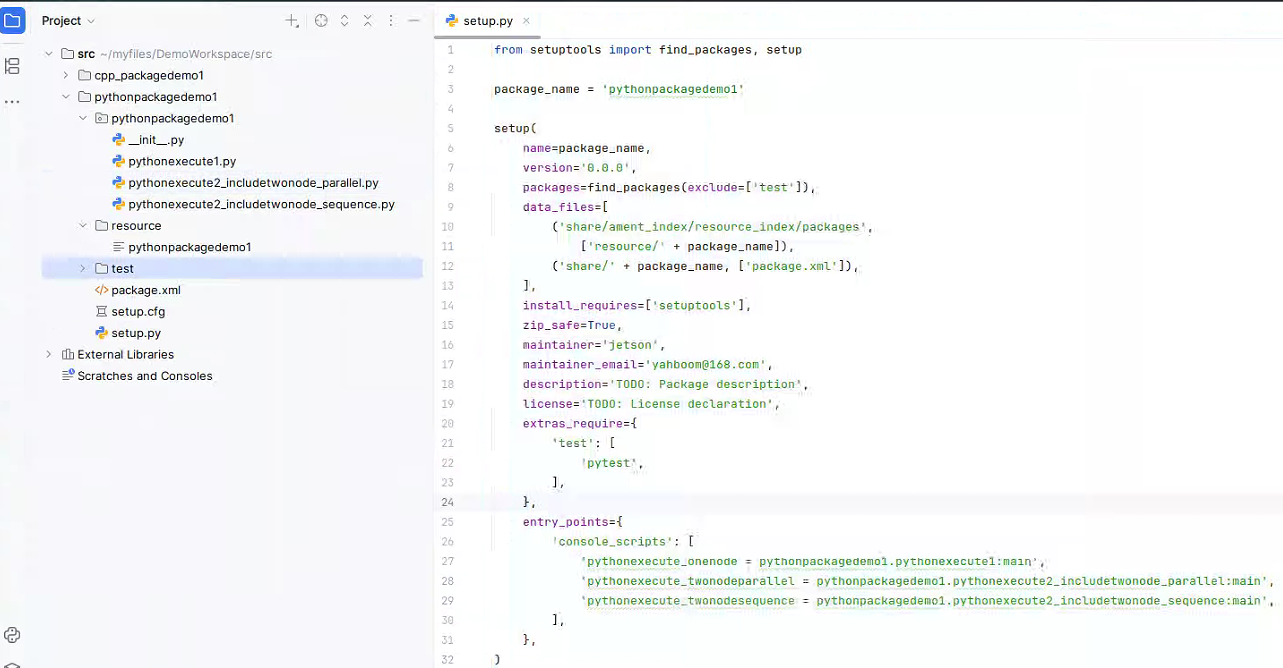

接下里要在自动生成的setup.py里注册这两个新可执行文件，博主将setup.py文件修改成如下：

from setuptools import find_packages, setup

package_name = 'pythonpackagedemo1'

setup(
    name=package_name,
    version='0.0.0',
    packages=find_packages(exclude=['test']),
    data_files=[
        ('share/ament_index/resource_index/packages',
            ['resource/' + package_name]),
        ('share/' + package_name, ['package.xml']),
    ],
    install_requires=['setuptools'],
    zip_safe=True,
    maintainer='jetson',
    maintainer_email='yahboom@168.com',
    description='TODO: Package description',
    license='TODO: License declaration',
    extras_require={
        'test': [
            'pytest',
        ],
    },
    entry_points={
        'console_scripts': [
            'pythonexecute_onenode = pythonpackagedemo1.pythonexecute1:main',
            'pythonexecute_twonodeparallel = pythonpackagedemo1.pythonexecute2_includetwonode_parallel:main',
            'pythonexecute_twonodesequence = pythonpackagedemo1.pythonexecute2_includetwonode_sequence:main',
        ],
    },
)

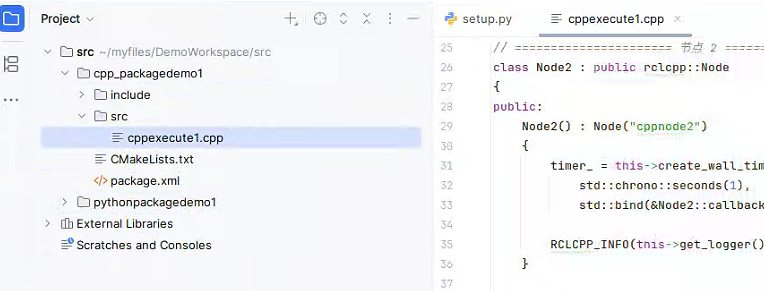

2. 我们接下来再去配置下上面用c++方式创建的包中节点，修改cppexecute1.cpp中代码如下：

#include "rclcpp/rclcpp.hpp"

// ====================== 节点 1 ======================
class Node1 : public rclcpp::Node
{
public:
    Node1() : Node("cpp_node1")
    {
        // 创建 1s 定时器
        timer_ = this->create_wall_timer(
            std::chrono::seconds(1),
            std::bind(&Node1::callback, this));

        RCLCPP_INFO(this->get_logger(), "cpp节点1 已启动");
    }

private:
    void callback()
    {
        RCLCPP_INFO(this->get_logger(), "cpp节点1 运行中...");
    }
    rclcpp::TimerBase::SharedPtr timer_;
};

// ====================== 节点 2 ======================
class Node2 : public rclcpp::Node
{
public:
    Node2() : Node("cppnode2")
    {
        timer_ = this->create_wall_timer(
            std::chrono::seconds(1),
            std::bind(&Node2::callback, this));

        RCLCPP_INFO(this->get_logger(), "cpp节点2 已启动");
    }

private:
    void callback()
    {
        RCLCPP_INFO(this->get_logger(), "cpp节点2 运行中...");
    }
    rclcpp::TimerBase::SharedPtr timer_;
};

// ====================== 主函数 ======================
int main(int argc, char * argv[])
{
    rclcpp::init(argc, argv);

    // 同时运行两个节点（并行）
    auto node1 = std::make_shared<Node1>();
    auto node2 = std::make_shared<Node2>();

    // 多线程执行器（和 Python 的 MultiThreadedExecutor 一样）
    rclcpp::executors::MultiThreadedExecutor executor;
    executor.add_node(node1);
    executor.add_node(node2);

    executor.spin();  // 启动

    rclcpp::shutdown();
    return 0;
}

CMakeLists.txt中语句中语句如下：

cmake_minimum_required(VERSION 3.8)
project(cpp_packagedemo1)

if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
  add_compile_options(-Wall -Wextra -Wpedantic)
endif()

# find dependencies
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)

add_executable(cppexecute1 src/cppexecute1.cpp)
target_include_directories(cppexecute1 PUBLIC
  $<BUILD_INTERFACE:${CMAKE_CURRENT_SOURCE_DIR}/include>
  $<INSTALL_INTERFACE:include>)
target_compile_features(cppexecute1 PUBLIC c_std_99 cxx_std_17)  # Require C99 and C++17
ament_target_dependencies(
  cppexecute1
  "rclcpp"
)

install(TARGETS cppexecute1
  DESTINATION lib/${PROJECT_NAME})

if(BUILD_TESTING)
  find_package(ament_lint_auto REQUIRED)
  # the following line skips the linter which checks for copyrights
  # comment the line when a copyright and license is added to all source files
  set(ament_cmake_copyright_FOUND TRUE)
  # the following line skips cpplint (only works in a git repo)
  # comment the line when this package is in a git repo and when
  # a copyright and license is added to all source files
  set(ament_cmake_cpplint_FOUND TRUE)
  ament_lint_auto_find_test_dependencies()
endif()

ament_package()

后面博主主要以python方式作为后续的演示。

3. 编译功能包，以生成可执行文件

如果指定仅编译某个包，可执行如下语句

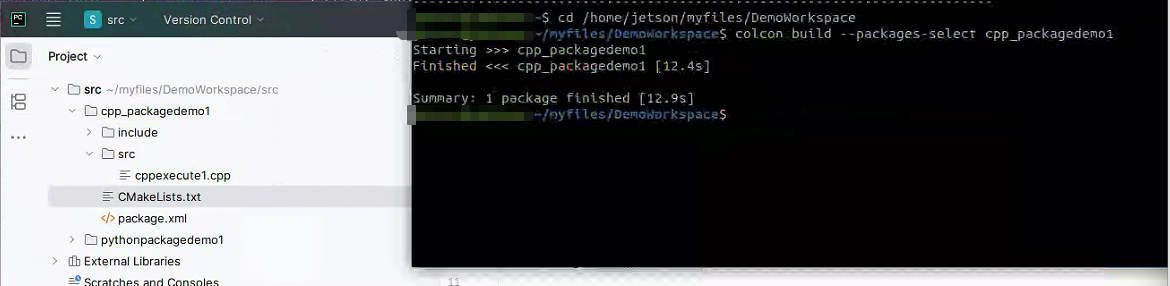

colcon build --packages-select cpp_packagedemo1

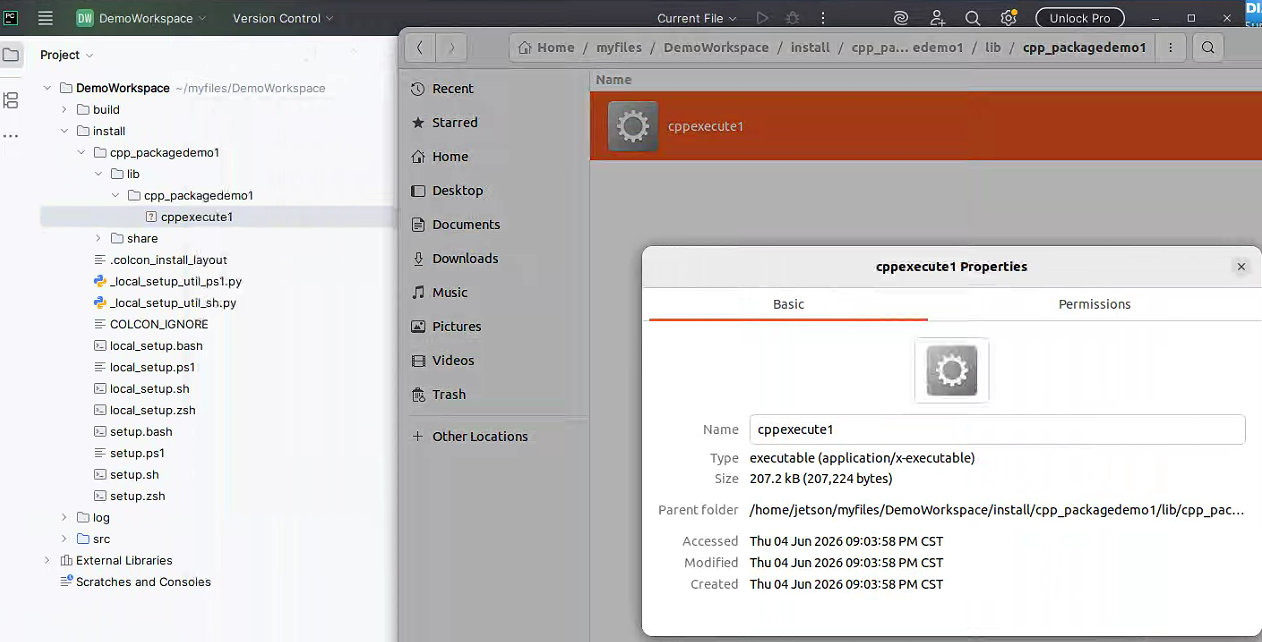

可看到此时install文件夹下只有一个cpp的可执行文件

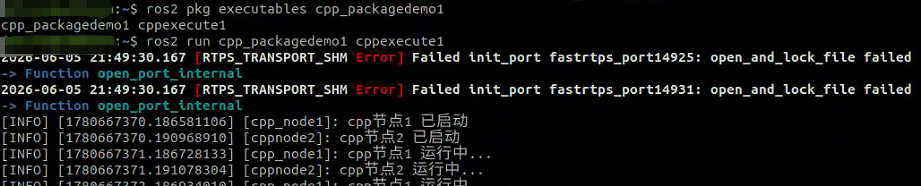

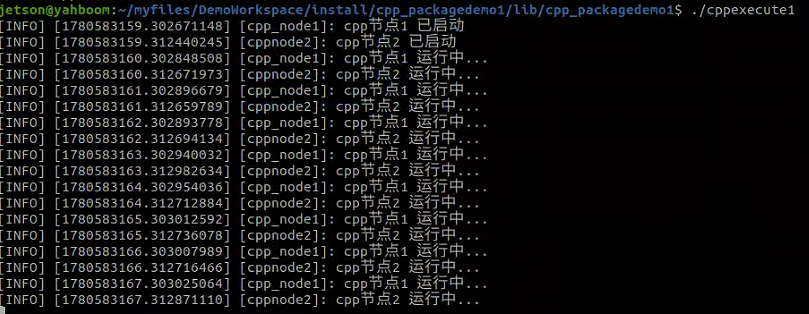

可在终端运行该可执行程序，执行效果如下：

按ctrl + c即可停止运行。

执行如下语句，即可以对工作空间里的所有包进行编译

colcon build

即可对完成对所有库的编译，可看到python版本的可执行文件其实是py脚本，我们人选其中一个打开看下。

#!/usr/bin/python3
# EASY-INSTALL-ENTRY-SCRIPT: 'pythonpackagedemo1==0.0.0','console_scripts','pythonexecute_onenode'
import re
import sys

# for compatibility with easy_install; see #2198
__requires__ = 'pythonpackagedemo1==0.0.0'

try:
    from importlib.metadata import distribution
except ImportError:
    try:
        from importlib_metadata import distribution
    except ImportError:
        from pkg_resources import load_entry_point


def importlib_load_entry_point(spec, group, name):
    dist_name, _, _ = spec.partition('==')
    matches = (
        entry_point
        for entry_point in distribution(dist_name).entry_points
        if entry_point.group == group and entry_point.name == name
    )
    return next(matches).load()


globals().setdefault('load_entry_point', importlib_load_entry_point)


if __name__ == '__main__':
    sys.argv[0] = re.sub(r'(-script\.pyw?|\.exe)?$', '', sys.argv[0])
    sys.exit(load_entry_point('pythonpackagedemo1==0.0.0', 'console_scripts', 'pythonexecute_onenode')())

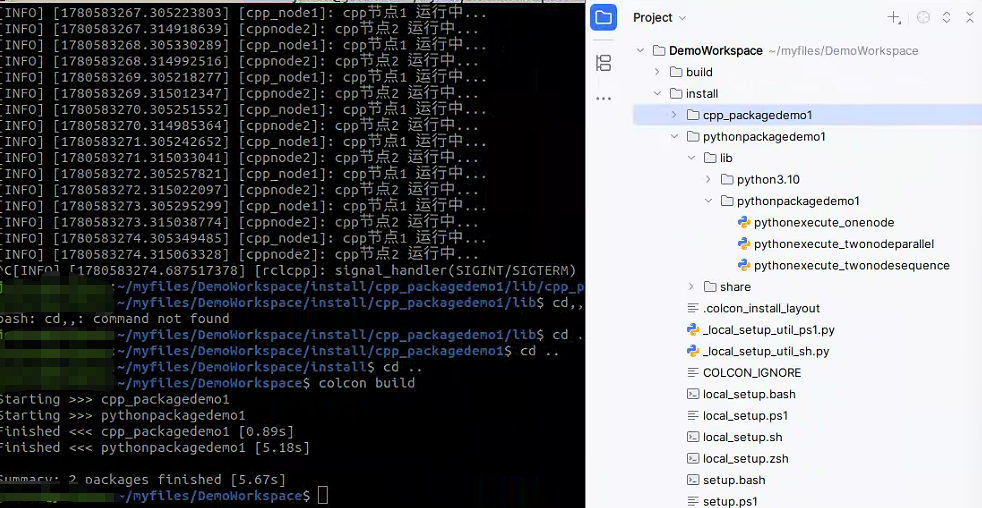

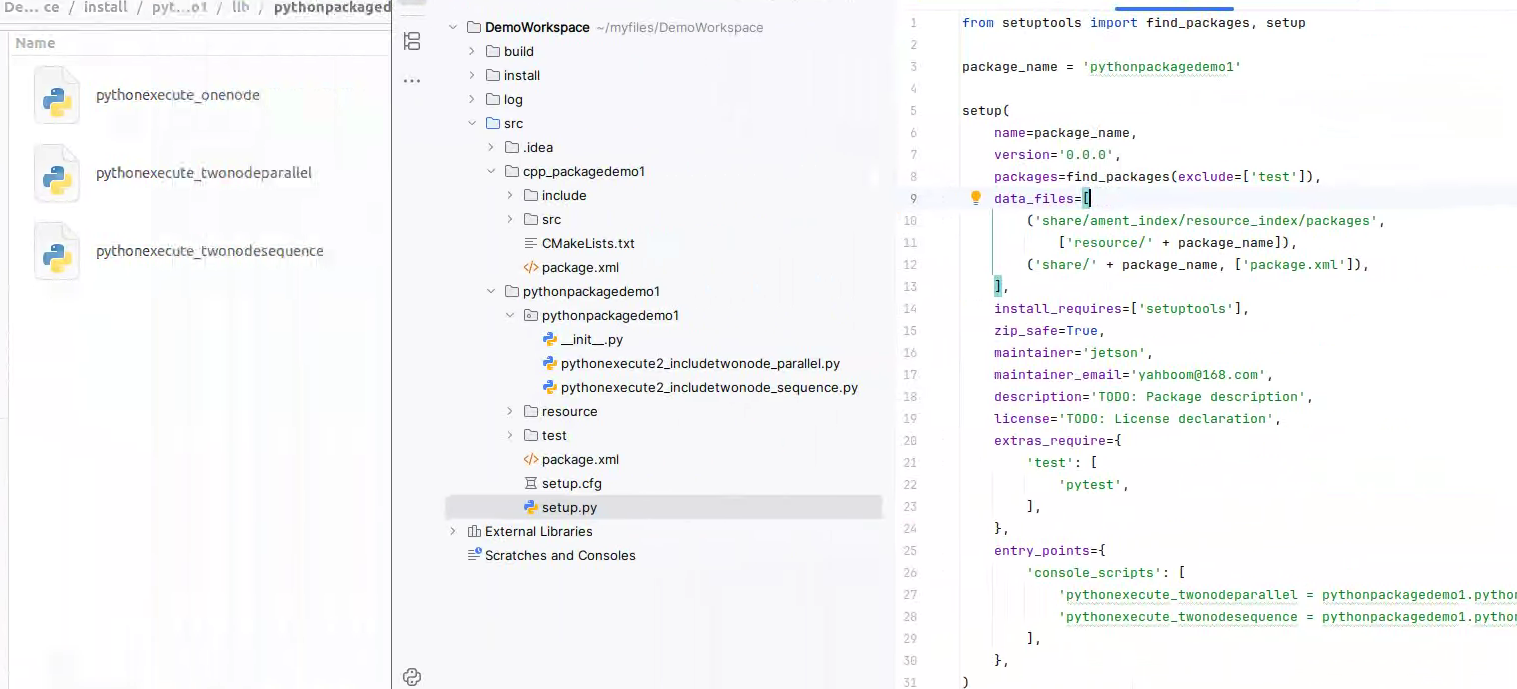

注意： colcon build过程并不会去清空install文件夹内内容，再重新生成，如下可看到pythonexecute_onenode仍存在。

注：节点可看成是类对象，节点自己不是可执行程序，不会自己运行起来，其是存在于可执行程序中。 很多同学都会混淆，这边博主要说明下，能运行的只有可执行程序，不是节点。节点是程序运行后，在内存里创建的对象 / 实例，运行可执行程序 → 程序内部创建节点 → 节点才活了，节点是运行后的产物，不能直接运行

四. 设置环境变量

编译成功后，为了让系统能够找到我们的功能包和可执行文件，还需要设置环境变量。ROS2 需要环境变量来找到自己的组件、你的功能包、以及运行所需的全部配置，不设置环境变量，ROS2 根本无法正常工作。它能告诉系统：

• ROS2 的可执行文件在哪里
• ROS2 的库文件在哪里
• 你的功能包放在哪里
• 使用哪个版本的 ROS2（如 Humble / Iron）

没有这个 "导航地图"，系统就会报错： command not found 或 package not found。

1. 若想仅在当前终端生临时效，能够找到可执行文件的位置，则执行如下命令

source install/setup.bash

没有执行如上命令之前，我们使用如下命令

ros2 pkg executables

查不到刚生成的可执行文件

一旦执行了source install/setup.bash 命令，再去查找时，便能找到了

但此时重新打开一个终端，执行如上查找可执行程序命令，发现又找不到了

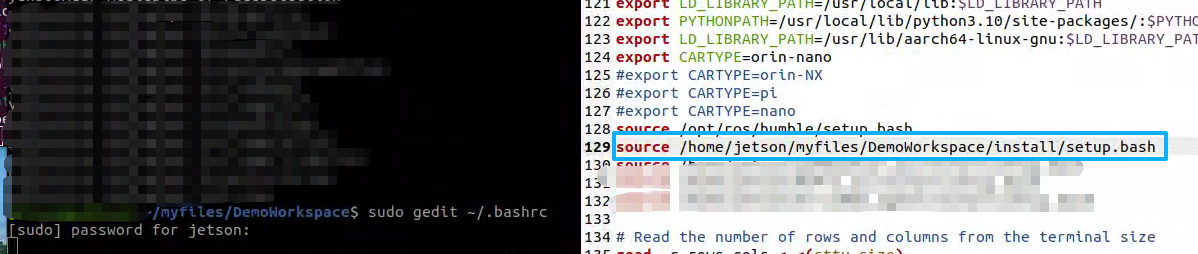

2. 若避免每次打开新终端后，都要去更新一下，想要永久生效，可执行如下命令，在里面将包的安装文件夹路径填进去

别忘了执行如下命令以生效。

source ~/.bashrc

后面每次再打开新终端，执行查找可执行程序命令时，就能查找带了，不必每个新终端都要去source install/setup.bash

五. 运行可执行程序，以及一些常用的ROS2查找功能语句

1. 例举ROS2已安装或编译的包

   ros2 pkg list

2. 查指定包的可执行程序

   ros2 pkg executables 包名

3. 查所有可执行程序

   ros2 pkg executables

4. 查看正在运行的节点

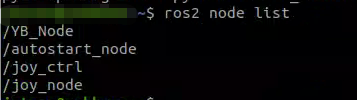

   ros2 node list

5. 运行节点

   ros2 run <包名> <可执行程序名>

6. 若想按顺序运行某个包里的所有节点，执行如下命令：

   for exe in (ros2 pkg executables 包名); do ros2 run 包名 exe; done

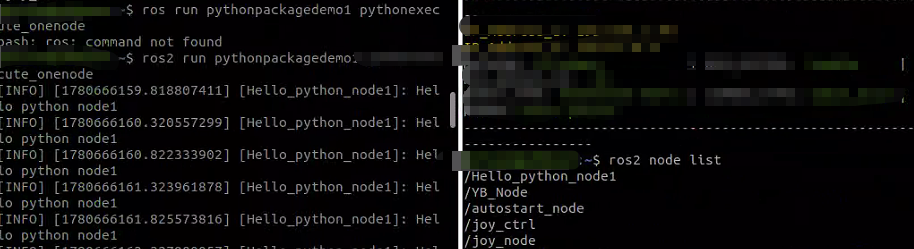

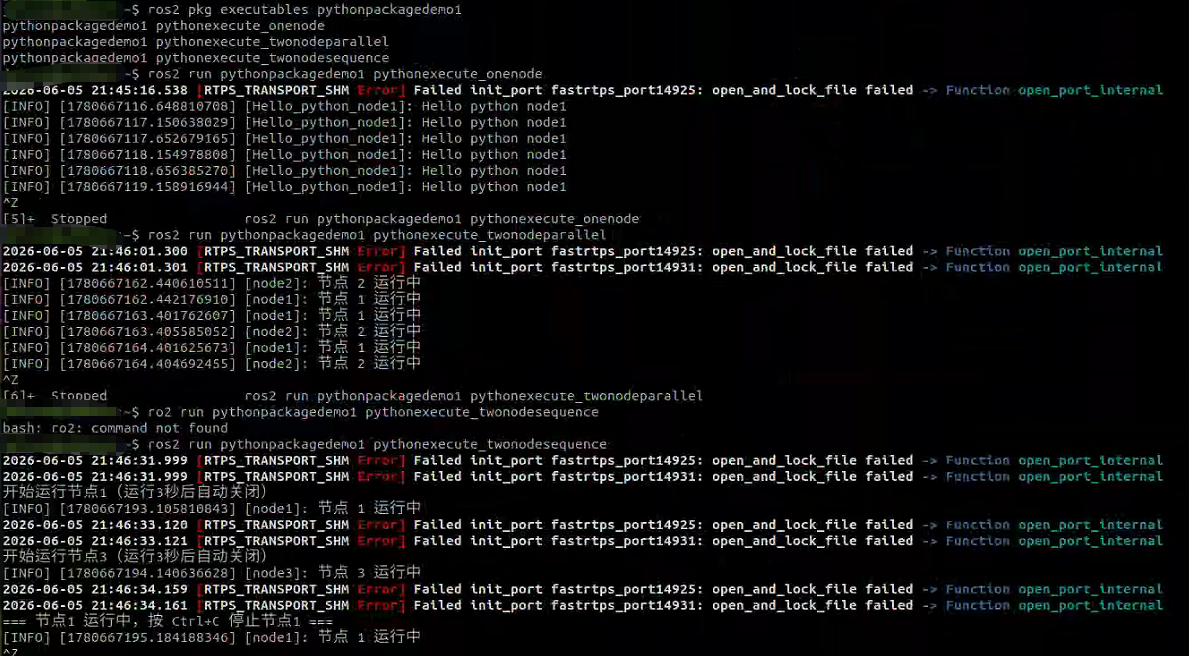

这边运行下如上几个包中的可执行程序，看下效果

下一篇博客我们再继续深入，此篇暂就到这儿。
