新型电力系统加速落地背景下，大中型变电站逐步推进无人值守运维改造，固定摄像头、巡检机器人常态化替代人工进场巡视，但变电高压设备视觉标注数据源紧缺 成为落地卡点。站内密集排布的互感器、断路器、套管类器件结构相似度高、狭小连接件属于典型小目标，加上设备常年积灰、强光反光、设备交错遮挡等实景干扰，市面通用图像素材训练出的模型现场识别精度普遍卡在70%以内。企业自主实地采图+人工标注单张成本可达22~38元，整套变电设备标注项目工期普遍超40天，大量电力AI研发团队、设备运维厂商、高校课题项目长期受高质量实景样本制约。本文参照项目文档规范整理整套变电设备数据集内容，附带可直接调试运行的全链路深度学习代码，从数据集结构、配置、训练、推理、预处理一站式落地。

项目概述

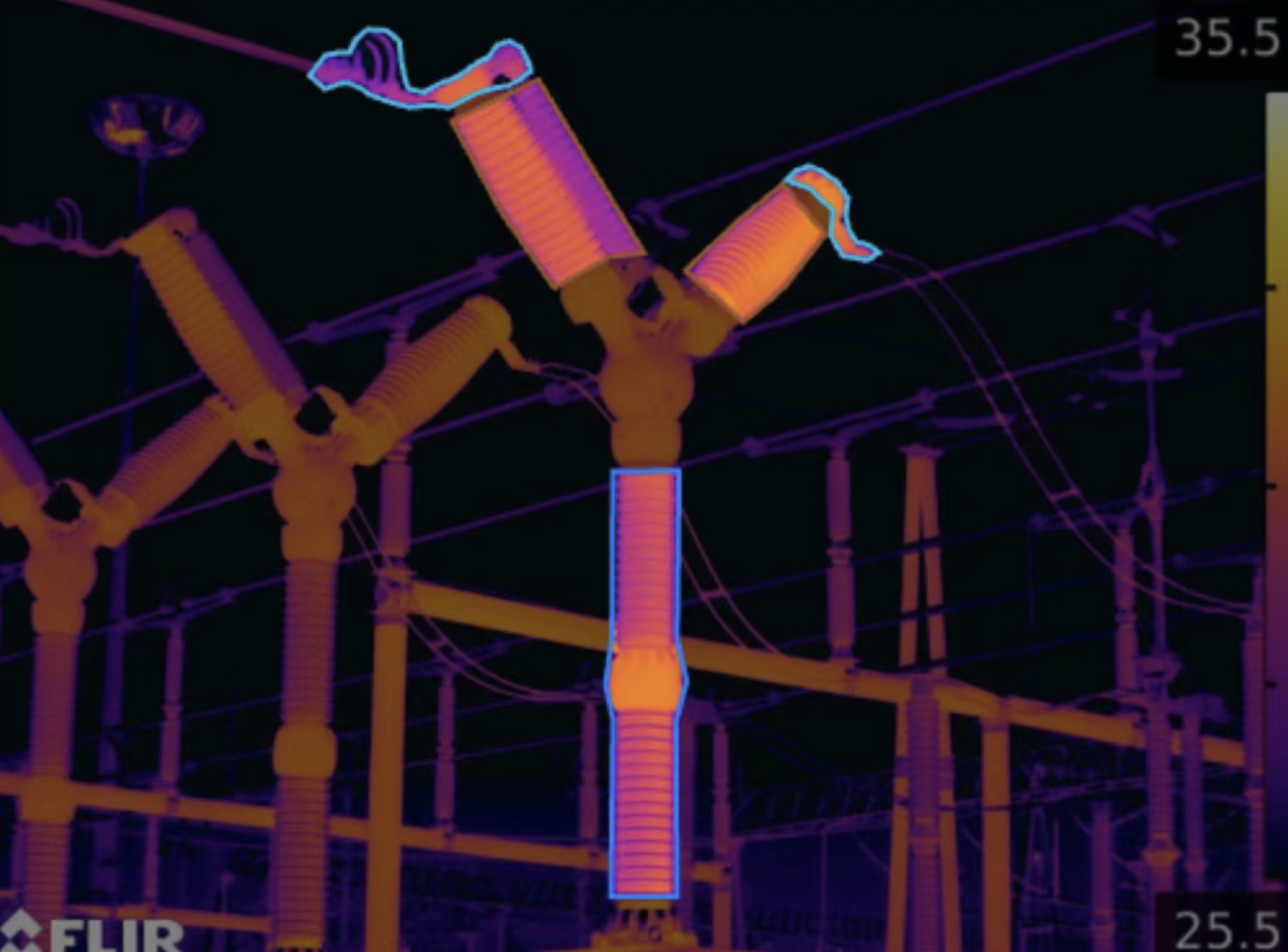

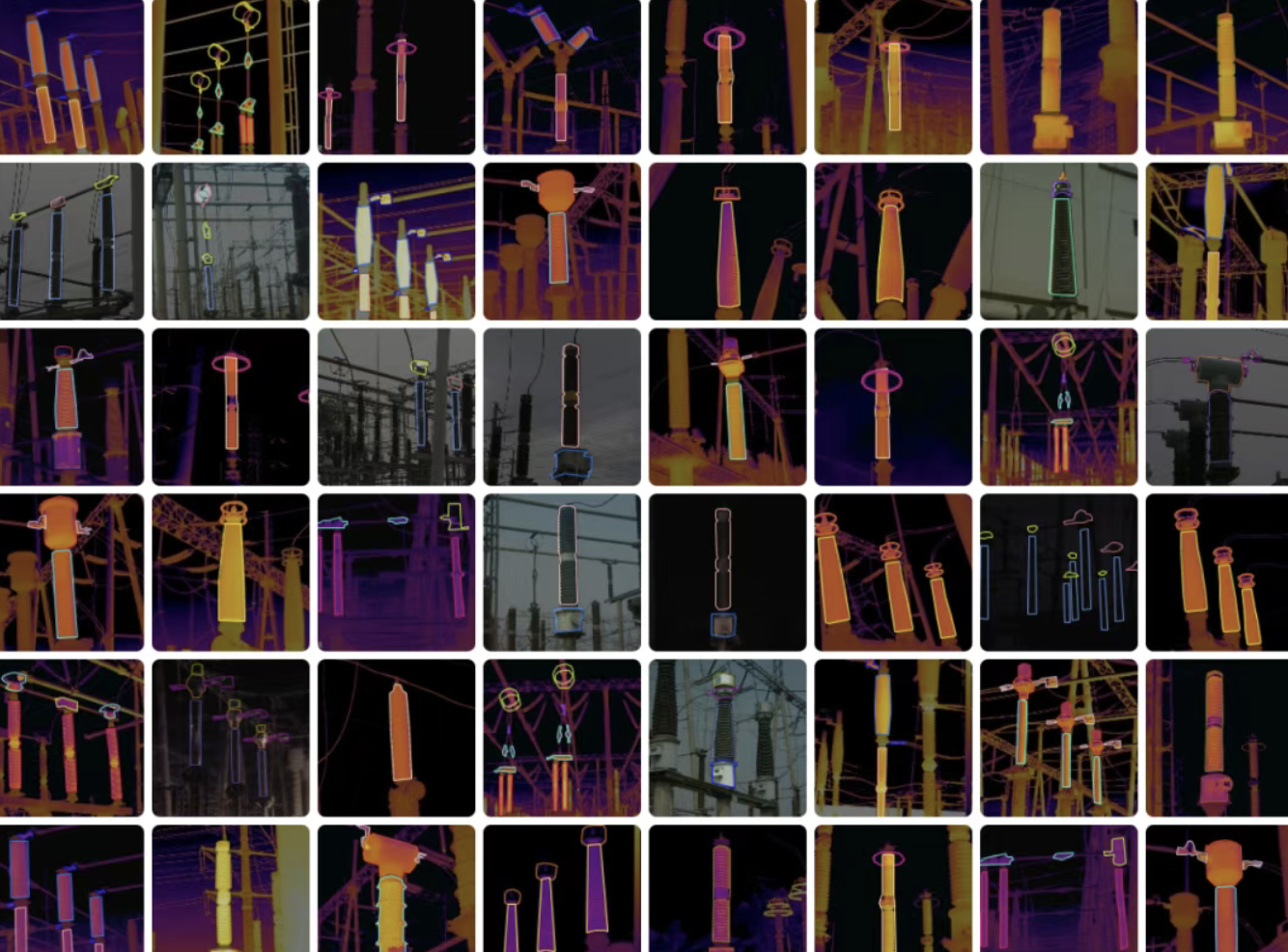

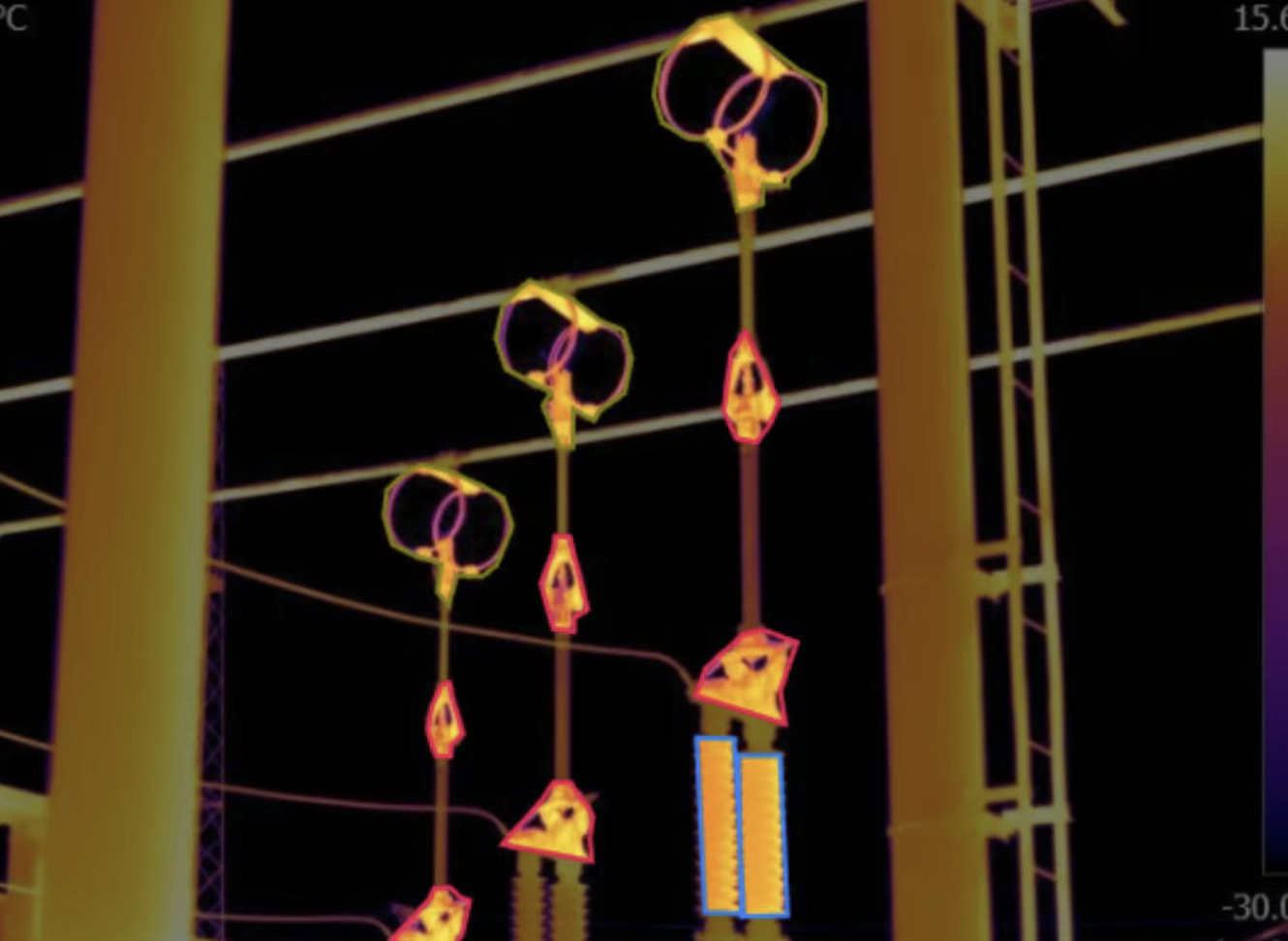

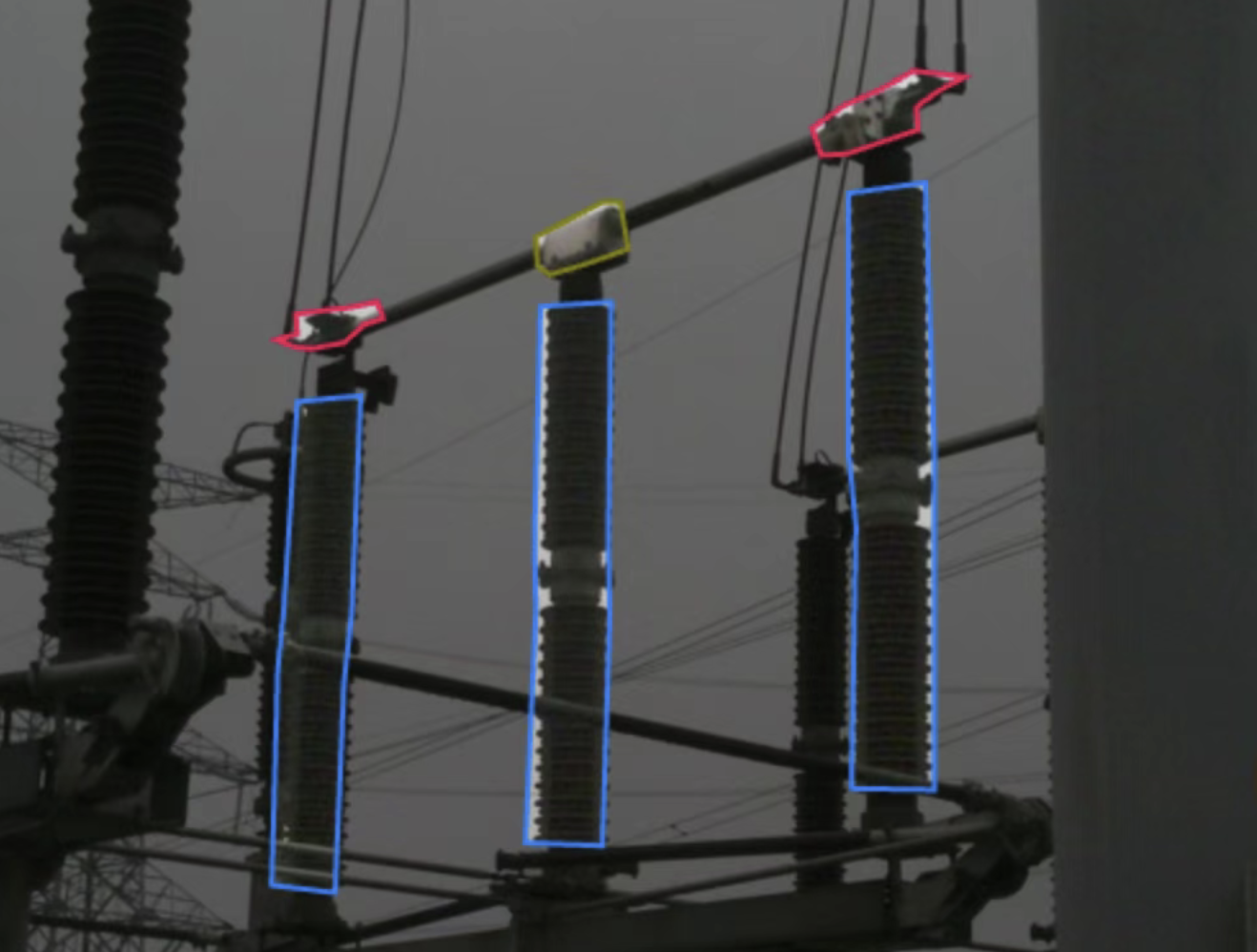

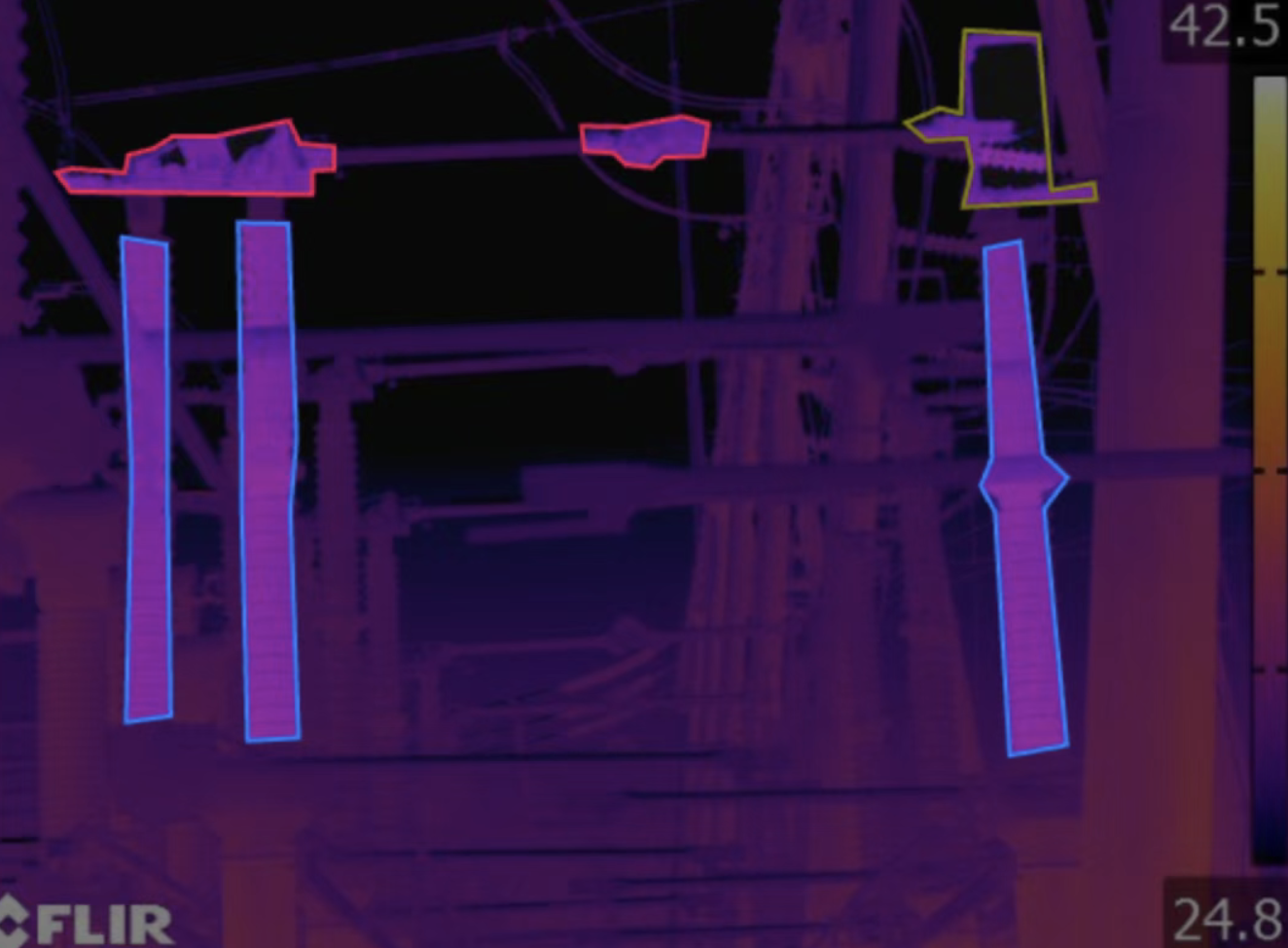

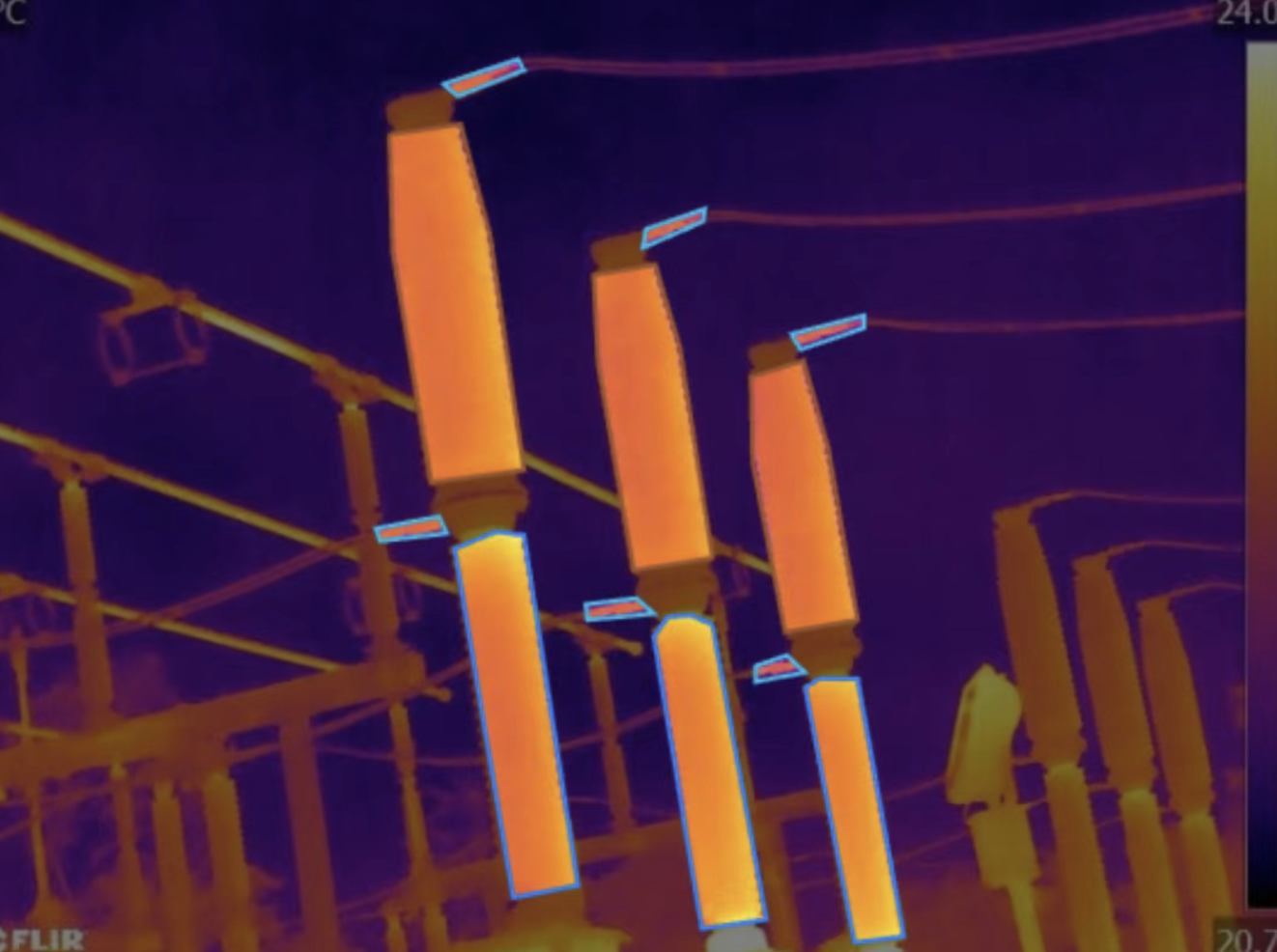

整套图像素材取自各地10kV~220kV在运配电站现场实拍，聚焦避雷器、断路器、互感器、刀闸、套管五大类高压一次设备及全部附属零配件，原生采用YOLO-TXT标注格式，可快速转换COCO、VOC格式适配MMDetection、Detectron2等主流检测框架。全部实拍样本覆盖白昼强光、阴雨阴天、室内背光、设备积尘多类真实工况，规避实验室布景图像带来的域适配缺陷，可直接用于变电站在线监测算法、巡检机器人机载识别模型、设备故障前置排查模型开发迭代。

数据集核心参数明细

参数项	内容说明
任务属性	二维边界框目标检测
图像来源	配电站固定摄像头抓拍、地面巡检机器人近距离实拍、运维人员定点拍摄
图像总存量	6000张高清实景设备图像，拆分后训练4500张、验证900张、测试600张
有效标注总量	合计89217个设备实体标注框
原生标注格式	YOLO TXT，配套转换脚本支持COCO-JSON、VOC-XML
标注类目	共计21类高压电气元器件，覆盖避雷器、断路器、套管、电流/电压互感器、刀闸全系列配件
工况覆盖	强光直射、设备积灰、元件重叠遮挡、室内暗光、户外阴雨共12种现场环境

1 数据集分层详情

1.1 21类设备明细（按设备大类划分）

避雷器组：避雷器本体、避雷器均压环；全组标注框合计9862个
断路器组：断路器、断路器连接器、断路器支撑绝缘子；全组标注框合计21753个
套管组：套管连接器、套管通用帽、套管瓷套、套管均压环；全组标注框合计16329个
电流互感器组：电流互感器连接器、电流互感器通用帽、电流互感器头部、电流互感器瓷套、电流互感器二次侧油箱、电流互感器均压环；全组标注框合计24116个
刀闸组件组：刀片、刀闸连接器、刀闸固定销、刀闸支撑绝缘子；全组标注框合计8274个
电压互感器组：电压互感器本体、电压互感器二次侧油箱；全组标注框合计8883个

1.2 工程目录结构规范

复制代码

substation_equipment_dataset/
├── images/
│   ├── train/        #4500张训练图像
│   ├── val/          #900张验证图像
│   └── test/         #600张测试图像
├── labels/
│   ├── train/
│   ├── val/
│   └── test/
├── annotations_coco/ #转换后COCO格式标注
├── annotations_voc/  #转换后VOC格式标注
├── dataset.yaml      #YOLO系列训练配置文件
└── utils/            #标注格式互转、图像清洗工具脚本

数据拆分严格按照75%:15%:10%行业标准划分，图像与标注文件一一对应，无缺失、无错配，规避测试数据混入训练造成的指标虚高问题。

1.3 落地商用与科研价值

研发成本缩减：整套6000张图像若全量人工标注，按单张均价30元核算，可直接节省18万元标注经费；省去实地进场拍摄、设备协调、场地审批等隐性时间成本。
现场落地场景：适配变电站后台智能视频监控、轨道巡检机器人机载识别、电力备品配件入库质检三大落地场景，实现设备自动清点、异常构件预警。
算法优化方向：数据集内含大量小型连接件样本（像素占比＜2.5%），适合高压小目标检测、密集器件重叠遮挡检测相关课题实验，助力轻量化模型优化迭代。

2 深度学习实战代码（附场景专属注释）

前置环境一键安装指令

bash 复制代码

pip install torch torchvision ultralytics opencv-python pycocotools numpy

2.1 YOLO训练配置yaml文件

yaml 复制代码

# dataset.yaml
#场景注释：配电站密集设备专属配置，站内元器件排布紧凑易重叠，下调IOU阈值减少密集框漏筛；调高小目标锚框尺寸适配细小连接器检测
path: ./substation_equipment_dataset
train: images/train
val: images/val
test: images/test
nc: 21
names:
  [0:'避雷器本体',1:'避雷器均压环',2:'断路器',3:'断路器连接器',4:'断路器支撑绝缘子',
  5:'套管连接器',6:'套管通用帽',7:'套管瓷套',8:'套管均压环',9:'电流互感器连接器',
  10:'电流互感器通用帽',11:'电流互感器头部',12:'电流互感器瓷套',13:'电流互感器二次侧油箱',
  14:'电流互感器均压环',15:'刀片',16:'刀闸连接器',17:'刀闸固定销',18:'刀闸支撑绝缘子',
  19:'电压互感器本体',20:'电压互感器二次侧油箱']
#场景注释：变电站设备密集排布，通用IOU(0.45)易误删重叠目标，调整至0.38适配密集元器件
iou_thres: 0.38
#场景注释：提升输入分辨率，提取小型接线销、固定销细微特征，改善小目标识别效果
imgsz:960

2.2 模型训练启动代码

python 复制代码

from ultralytics import YOLO
#场景注释：选用YOLOv10s兼顾精度与推理速度，适配巡检机器人嵌入式算力，v10n精度不足、v10l硬件负载过高
if __name__ == "__main__":
    model = YOLO("yolov10s.yaml")
    #场景注释：配电站原图分辨率偏高，8G显存环境设置batch=6，防止训练阶段显存溢出中断
    train_res = model.train(
        data="dataset.yaml",
        epochs=150,
        batch=6,
        imgsz=960,
        patience=25,
        device=0,
        mosaic=1.0 #场景注释：开启马赛克增强，模拟设备交错遮挡实景，提升复杂排布泛化能力
    )
    #场景注释：导出ONNX格式，方便后续部署在巡检机器人嵌入式主板、边缘网关
    model.export(format="onnx", opset=17)

2.3 变电站现场图像推理代码

python 复制代码

import cv2
from ultralytics import YOLO
#场景注释：适配变电站摄像头回传图片、巡检机器人本地抓拍图片双输入，输出标注后图像留存运维记录
def substation_infer(image_path,save_path):
    model = YOLO("best.pt")
    #场景注释：站内积灰、反光易造成低置信误检，置信阈值设置0.4过滤无效预测框
    pred_result = model.predict(source=image_path,conf=0.4)
    img = cv2.imread(image_path)
    for box_info in pred_result[0].boxes:
        x1,y1,x2,y2 = box_info.xyxy[0].cpu().numpy()
        cls_id = int(box_info.cls)
        conf_score = float(box_info.conf)
        cv2.rectangle(img,(int(x1),int(y1)),(int(x2),int(y2)),(0,200,255),2)
    cv2.imwrite(save_path,img)

if __name__ == "__main__":
    substation_infer("station_capture.jpg","result_save.jpg")

3 数据集预处理工具代码

python 复制代码

import os
import cv2
#场景注释：批量剔除巡检抓拍中黑屏、虚焦废图，变电站摄像头夜间抓拍易出现无效全黑图像，过滤后降低无效样本干扰训练收敛速度
def clean_invalid_img(root_dir):
    invalid_img_count = 0
    img_list = os.listdir(root_dir)
    for img_name in img_list:
        full_path = os.path.join(root_dir,img_name)
        img = cv2.imread(full_path)
        if img is None or img.mean() <15:
            os.remove(full_path)
            invalid_img_count +=1
    return invalid_img_count

4 工程落地优化补充

样本扩充优化：依托现有6000张基线样本，采用随机色域扰动、局部遮挡粘贴做在线数据增强，模拟沙尘、积水反光工况，扩充后等效样本容量突破4.2万张，模型实地mAP平均提升4~6个百分点。
部署优化：训练完成后采用INT8量化压缩模型，量化后模型体积缩减62%，可流畅运行在算力有限的巡检机器人边缘芯片，单帧推理耗时控制在22ms以内。
迭代优化：刀闸固定销、各类连接器属于高频漏检小目标，项目迭代阶段可针对性补充同类实景样本，持续补齐长尾样本，降低现场小构件漏检率。
