做芯片设计的，十个有八个在DDR或者Flash接口上栽过跟头，而栽得最多的，往往不是时序收敛不了，而是上电那一下------芯片明明代码逻辑都对，仿真也过了，板子一上电，DDR初始化死活过不去，抓波形一看，复位信号没按规矩来。
这个规矩，就是JEDEC复位。
JEDEC全称固态技术协会，你可以把它理解成半导体行业的"交规制定者"。DDR从DDR3到DDR5，SPI Flash从普通四线到八线Octal，上电复位该拉多久、电源该怎么爬坡、时钟什么时候给，这些都不是厂商自己拍脑袋定的，而是JEDEC标准里写得死死的。你设计SoC或者做板级硬件，嘴里常说的"按JEDEC来"，核心就是这一套上电和复位的"标准动作"。

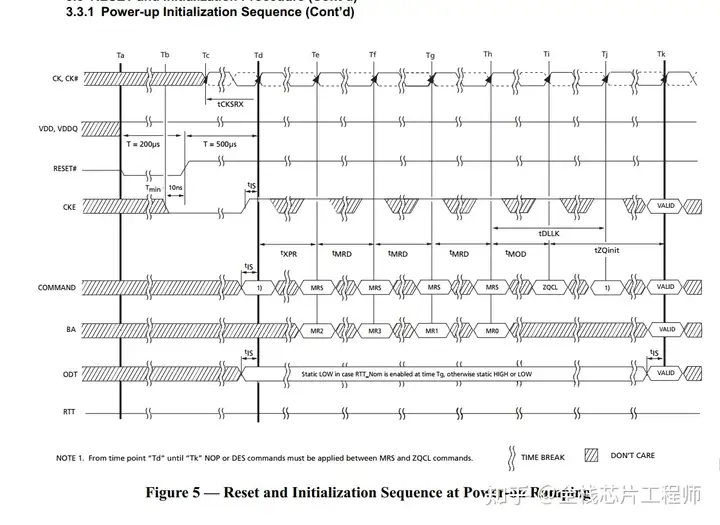

拿DDR来说，这是最常见的场景。JEDEC标准里对复位的要求精细到微秒级。以DDR3为例，RESET#引脚必须拉低至少200微秒，释放之后还不能急着发命令，得再空等500微秒，CKE保持低电平，然后才能开始走加载模式寄存器、DLL复位、ZQ校准这一长串初始化流程。到了DDR4和DDR5，这个序列只会更复杂，电源轨从VDD、VDDQ扩展到VPP、VDDSPD，每一步的等待时间和命令顺序都不能乱。
很多新手工程师容易犯的错误，是把DDR复位当成普通GPIO复位来处理，觉得拉低个几毫秒就完事了。实际上JEDEC对复位时序的要求是刚性的，内存控制器PHY和DDR颗粒必须严格同步。你少等了一个tXPR，或者ZQ校准没做完就急着发读写，颗粒内部状态机直接跑飞，后面抓出来的波形全是毛刺，查三天都查不到根因。
除了DDR，JEDEC在Flash领域也定义了一套复位协议，标准号是JESD252。现在SPI Flash为了追求小封装，很多型号已经省掉了独立的RESET#引脚，那芯片挂死或者进入Continuous Read模式出不来的时候怎么办？JEDEC规定了一个软复位时序：保持时钟SCK不变，拉四次CS#片选，同时在SI线上输出特定的0101序列，Flash内部就会触发硬件复位。这个设计的巧妙之处在于，正常的SPI通信不会误触发，因为复位期间SCK是静止的，不会被当成时钟采样。
做板级硬件的工程师对这个场景应该很熟悉。有些NOR Flash或者eMMC，Datasheet里明明写着支持JEDEC Reset，但你的主控驱动没按这个时序发，复位指令发出去石沉大海，芯片还卡在之前的错误状态里。尤其是做XiP（片内执行）的系统，Flash里直接跑代码，一旦进入低功耗或者读模式锁死，没有JEDEC软复位这套机制，你只能断电重启，用户体验直接崩掉

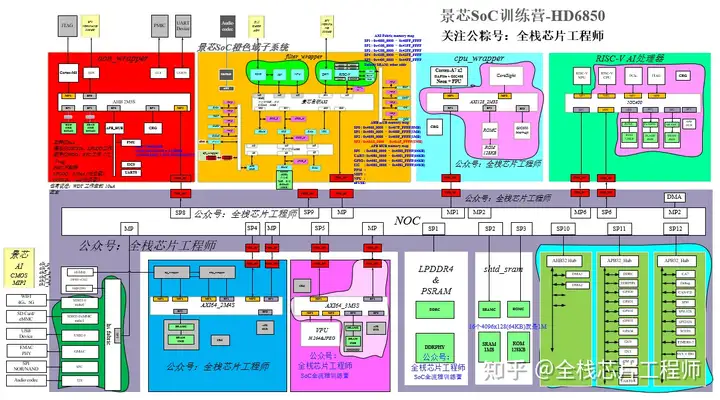

从SoC架构的角度看，JEDEC复位不只是一个引脚的高低电平问题，它牵扯到整个系统的上电时序管理。PMIC给各路电源上电有先后，DDR的RESET#什么时候释放，CPU的复位和DDR初始化谁先谁后，这些都需要在系统复位方案里统筹考虑。有经验的架构师会在设计初期就把JEDEC标准里的上电序列翻译成具体的时序图，写到硬件设计文档里，而不是等到板子回来再调试。
说到底，JEDEC复位就是半导体行业的"通用语言"。你设计的芯片、选的内存、做的板子，可能来自不同厂商，但只要大家都按JEDEC标准来，上电那一刻的握手就不会出错。很多所谓的"玄学问题"------开机概率性死机、低温启动失败、DDR training不过------追根溯源，往往是某个复位时序或者电源爬坡没满足JEDEC要求。
