ROS2话题、服务、动作通讯

前面一篇博客，介绍了如何在工作空间中，创建包，并在包中创建一个或多个可执行程序，程序里定义了单个或多个节点类对象，以便可执行程序运行起来的时候，类对象能够执行动作，干一些事情。那多个可执行程序运行起来时，他们之间靠什么来通讯呢，常规是走tcp/ip通讯、共享内存等其它，但在ROS2中，已定定义了一些现成的方式，封装好了三种标准通信方式：话题，服务，动作通讯。ROS2 把底层的 TCP/UDP/DDS/ 共享内存全部封装起来，你只需要用话题、服务、动作这三种高级方式通信，不需要关心网络底层。不用自己写了，简化了很多操作。

注：话题，服务，动作通讯其实是在填充节点对象的功能，后面的节点对象就不再像前面博客演示那样，只打印几句话而已。

一. 话题通讯

为了方便，博主这边就不再下命令去创建包了，直接复用上一篇博客的包，通过新增一个可执行程序方式去拓展。

新建一个topic_demo1_publisher_side.py文件，在里面实现话题的发布，代码如下：

python 复制代码

# 导入rclpy库
import rclpy
from rclpy.node import Node
# 导入String字符串消息
from std_msgs.msg import String


# 创建一个继承于Node基类的子类
class Topic_Pub(Node):
    def __init__(self, name):
        super().__init__(name)
        # 参数含义： 消息类型, "话题名", 消息队列长度
        self.pub = self.create_publisher(String, "/topic_demo1", 1)

        #self.create_timer(1.0, self.timer_callback)
        #意思：每隔1秒执行一次timer_callback
        self.timer = self.create_timer(1, self.pub_msg)

    def pub_msg(self):
        msg = String()  # 创建一个String类型的变量msg
        msg.data = "Hi,I publish a message."  # 给msg里边的data赋值
        self.pub.publish(msg)  # 发布话题数据


# 主函数
def main():
    rclpy.init()  # 初始化
    pub_demo = Topic_Pub("topic_publisher_node")
    rclpy.spin(pub_demo)
    pub_demo.destroy_node()  # 销毁节点对象
    rclpy.shutdown()  # 关闭ROS2 Python接口

再创建一个名为topic_demo1_subscriber_side.py的文件，在里面实现话题的订阅

python 复制代码

#导入相关的库
import rclpy
from rclpy.node import Node
from std_msgs.msg import String

class Topic_Sub(Node):
    def __init__(self,name):
        super().__init__(name)
        #self.create_subscription(
        #    msg_type,  # 1. 消息类型（必须）
        #    topic,  # 2. 话题名称（必须）
        #    callback,  # 3. 收到消息后的回调函数（必须）
        #    qos_profile,  # 4. 队列长度（必须）
        #    callback_group=None,  # 5. 回调组（可选）
        #)

        # 4个必须参数（你写代码必写）
        # msg_type 消息类型，如String、Image、LaserScan
        # topic 话题名字字符串，如"my_topic"
        # callback 收到消息后自动调用的函数
        # qos_profile队列长度，一般写10

        self.sub = self.create_subscription(String,"/topic_demo1",self.sub_callback,1)

    def sub_callback(self,msg):
        # print(msg.data,flush=True)
        self.get_logger().info(msg.data)

def main():
    rclpy.init()
    sub_demo = Topic_Sub("topic_subscriber_node") # 创建对象并进行初始化
    rclpy.spin(sub_demo)
    sub_demo.destroy_node()  #销毁节点对象
    rclpy.shutdown()         #关闭ROS2 Python接口

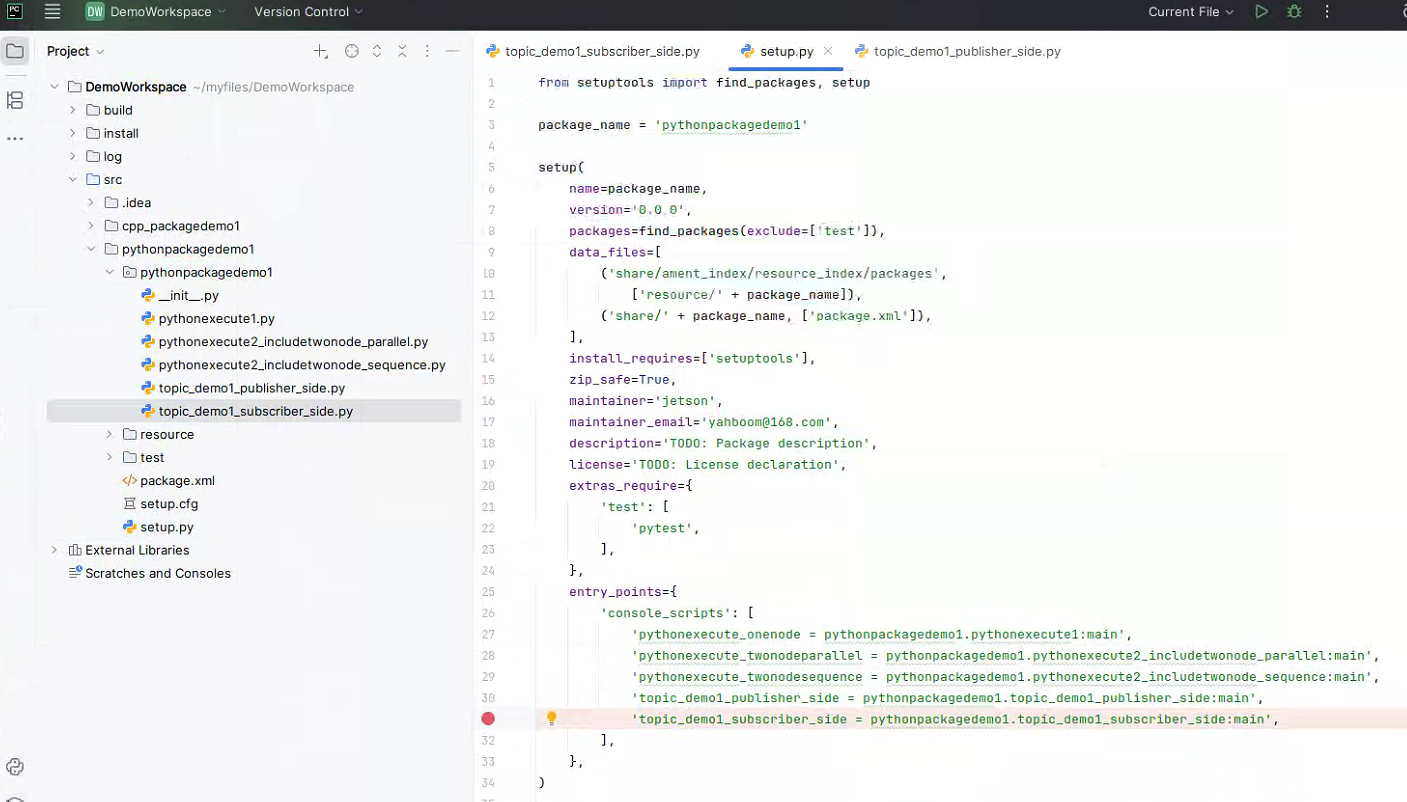

再继续编辑配置文件setup.py, 如下

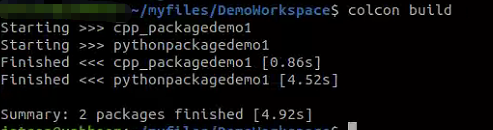

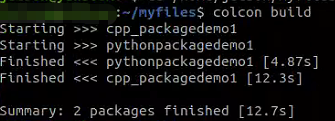

完毕后，编译功能包

接下来我们验证下是否设置成功，先运行含有发布话题的节点的可执行程序

python 复制代码

ros2 run pythonpackagedemo1 topic_demo1_publisher_side

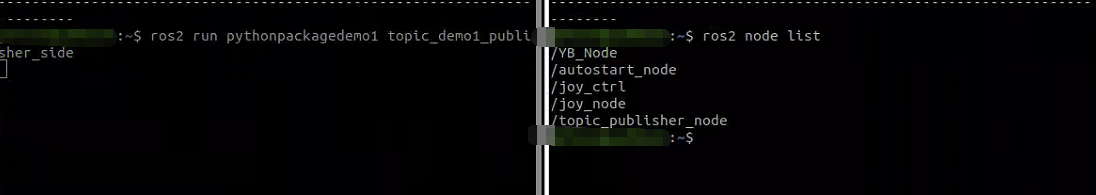

注1：如下语句可查下当前在可执行程序里，运行起来的节点（节点类对象）的名字

python 复制代码

ros2 node list

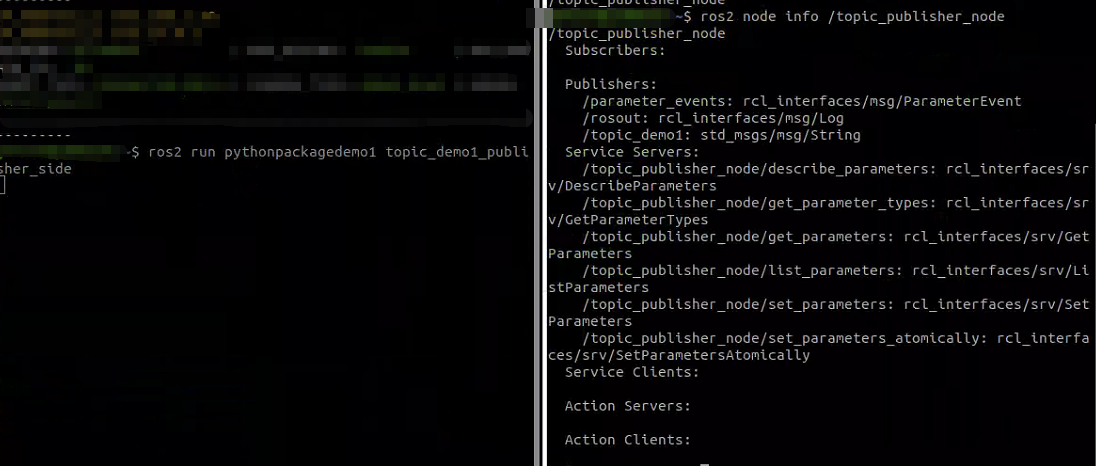

注2：我们还可以通过命令查看节点的信息

python 复制代码

ros2 node info /topic_publisher_node

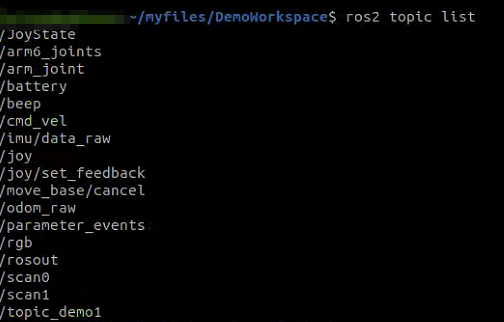

注3：若想看下当前发布的话题，可使用如下命令

python 复制代码

ros2 topic list

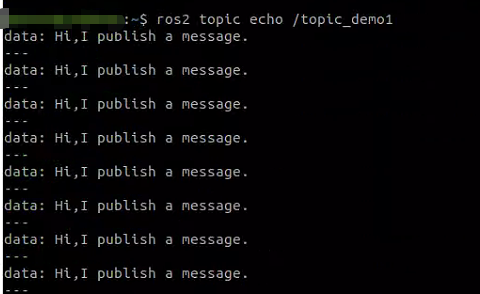

注4：如果想看下话题发布的数据，可执行如下语句

python 复制代码

ros2 topic echo /topic_demo1

注5：如果想看话题相关的信息，可执行如下语句

python 复制代码

ros2 topic info /topic_demo1

再运行含有订阅话题的节点的可执行程序

python 复制代码

 ros2 run pythonpackagedemo1 topic_demo1_subscriber_side

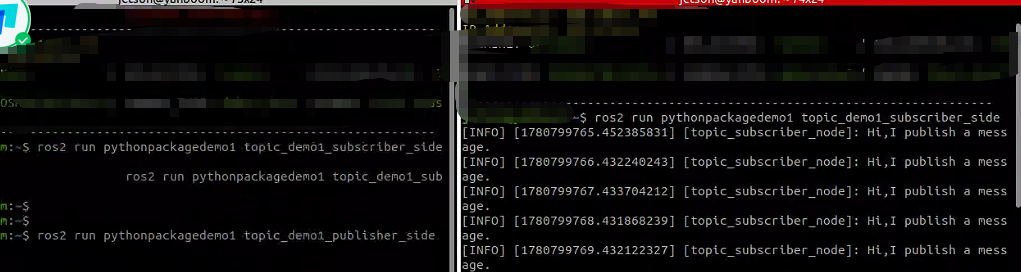

可看到订阅者能够正常收到发布者发布的信息了，且收到了发布者传过来的String类型参数

注：订阅者中有 对应的收到发布的话题数据后，要执行的函数。

二. 服务通讯

同样，直接复用之前创建的包，通过新增一个可执行程序方式去拓展。

新建一个service_demo1_server_side.py文件，在里面创建服务端，代码如下：

python 复制代码

#导入相关的库文件
import rclpy
from rclpy.node import Node
from example_interfaces.srv import AddTwoInts

class Service_Server(Node):
    def __init__(self,name):
        super().__init__(name)
        #作用是：注册一个服务，监听客户端的请求，并调用回调函数处理请求。
        self.srv = self.create_service(AddTwoInts, '/add_two_ints', self.Add2Ints_callback)
        #参数                               作用
        #AddTwoInts                    服务接口类型（ROS2预定义的求和服务）,常见的还有Setbool, Trigger, Empty, 后面讲自定义服务
        #'/add_two_ints'               服务名称（客户端必须用这个名字才能找到服务），可自定义名字，必须以 / 开头，只能用 字母、数字、下划线 _，大小写敏感（/Add 和 /add 是两个不同服务）
        #self.Add2Ints_callback        回调函数（收到请求后自动执行的处理逻辑）

    def Add2Ints_callback(self,request,response):
        response.sum = request.a + request.b
        print("response.sum = ",response.sum)
        return response

    # ROS2规定服务回调函数必须有两个参数：
    # request：客户端发来的请求数据（这里是两个整数a、b）
    # response：服务端返回给客户端的响应数据（这里是求和结果sum）
    # 函数最后必须return response。

# 话题 = 聊天、广播、持续发消息（单向）
# 服务 = 打电话、请求 - 响应、干完就挂（双向）

# 话题（Topic）= 大喇叭广播
# 老师拿着喇叭一直喊："现在温度 25 度！现在速度 1m/s！"
# 学生们随便听，想听就听，不想听就不听
# 不用回复，老师只管喊

# 服务（Service）= 打电话
# 你打给朋友："帮我算一下 3+5 等于几？"（请求）
# 朋友算完："等于 8"（响应）
# 必须一问一答，打完电话就结束

# 特性	       话题 (Topic)	         服务 (Service)
# 通信模式	   发布 → 订阅（单向）	     请求 → 响应（双向）
# 是否需要回复   不需要	              必须等待回复
# 使用场景	   传感器数据、持续状态	      执行任务、计算、开关
# 频率	       高频（几十～几百 Hz）	  低频（偶尔调用）
# 连接方式	   多对多	              一对一
# 阻塞	       不阻塞	              会阻塞（等结果）

# 只要是持续不断、实时传输的数据，都用话题：
# 摄像头图像
# 激光雷达数据
# 机器人位置、速度
# 温度、气压
# 遥控器指令
# 特点：只管发，不管对方收没收到。

# 只要是需要执行一个动作、需要结果、需要确认的，都用服务：
# 让机器人移动到某个点
# 计算两个数的和
# 打开 / 关闭传感器
# 保存一张图片
# 重置系统
# 查询机器人当前状态
# 特点：我叫你做，你必须做完告诉我结果。

# 最关键的区别：有没有响应
# 数据流用话题，任务调用用服务！

def main():
    rclpy.init()
    server_demo = Service_Server("service_server_node")
    rclpy.spin(server_demo)
    server_demo.destroy_node()                     # 销毁节点对象
    rclpy.shutdown()                               # 关闭ROS2 Python接口

再创建一个名为service_demo1_client_side.py的文件，在里面实现客户端

python 复制代码

# 导入相关的库
import rclpy
from rclpy.node import Node
from example_interfaces.srv import AddTwoInts

# ROS2 天生支持：
# 一个服务端（Server） + 多个客户端（Client） 同时通信。
class Service_Client(Node):
    def __init__(self, name):
        super().__init__(name)
        # 创建客户端：绑定服务名必须和服务端一模一样！
        self.client = self.create_client(AddTwoInts, '/add_two_ints')

        # 等待服务上线（防止服务没启动就调用）
        while not self.client.wait_for_service(timeout_sec=1.0):
            print("service not available, waiting again...")

        # 创建请求对象
        self.request = AddTwoInts.Request()

    def send_request(self):
        self.request.a = 10
        self.request.b = 90

        # 异步发送请求（非阻塞）
        self.future = self.client.call_async(self.request)
        print("等待服务端为我解惑....")

def main():
    rclpy.init()                                    # 节点初始化
    service_client = Service_Client("service_client_node")  # 创建对象
    service_client.send_request()                   # 发送服务请求

    while rclpy.ok():
        rclpy.spin_once(service_client)
        # 判断数据是否处理完成
        if service_client.future.done():
            try:
                # 获得服务反馈的信息并且打印
                response = service_client.future.result()
                print("service_client.request.a = ", service_client.request.a)
                print("service_client.request.b = ", service_client.request.b)
                print("Result = ", response.sum)
            except Exception as e:
                service_client.get_logger().info('Service call failed %r' % (e,))
        break
    service_client.destroy_node()
    rclpy.shutdown()

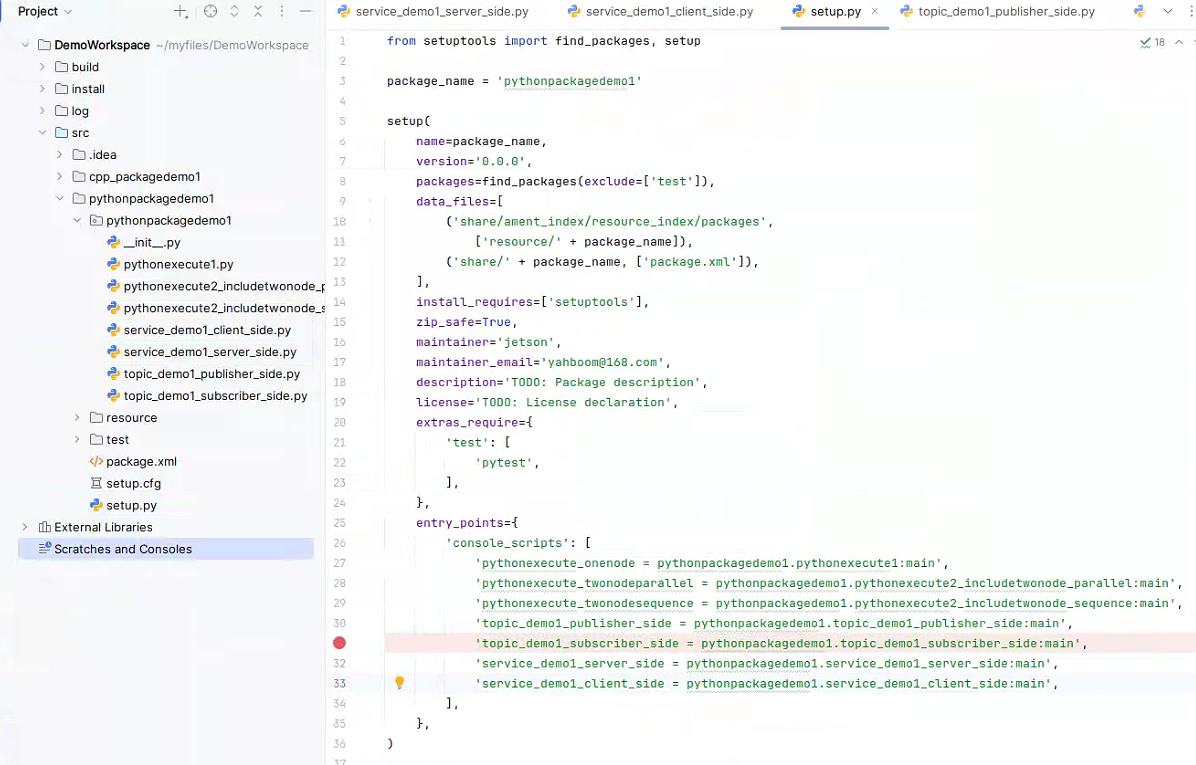

再继续编辑配置文件setup.py, 如下

完毕后，编译功能包

python 复制代码

colcon build

接下来我们验证下是否设置成功，先运行含有服务服务器端的节点的可执行程序

python 复制代码

ros2 run pythonpackagedemo1 service_demo1_server_side

注1：查看当前所有运行的服务

python 复制代码

ros2 service list

注2：查看某个运行服务，所对应的服务类型

python 复制代码

ros2 service type /add_two_ints

注3：查看服务类型的详细结构（请求 / 响应有哪些字段），如下是查看ROS2自带的服务类型，也可以查看自定义的服务类型，后面再说

python 复制代码

ros2 interface show example_interfaces/srv/AddTwoInts

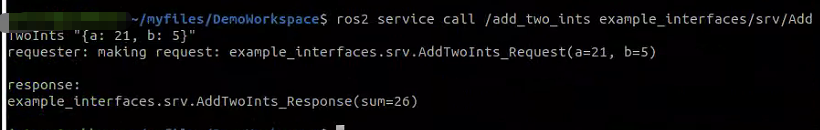

注4：直接用命令行调用服务（超级常用）

再运行客户端程序

python 复制代码

ros2 run pythonpackagedemo1 service_demo1_client_side

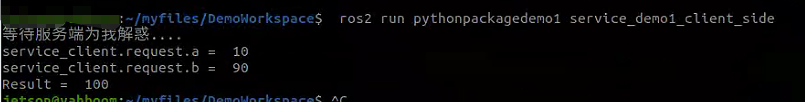

运行之后，可看到结果如下：

三. 动作通讯

开始之前，我们先回答下为什么要有动作，它和话题，服务的区别是什么？如下是三者的核心区别。

特性	话题 (Topic)	服务 (Service)	动作 (Action)
通信方式	单向发布	双向请求 / 响应	双向：目标 + 反馈 + 结果
耗时长短	一直持续	极快（毫秒级）	很慢（秒级 / 分钟级）
能否取消	不能	不能	能中途取消
有无进度	无	无	有实时进度反馈
阻塞吗？	不阻塞	会阻塞等待	不阻塞（后台运行）
典型场景	摄像头、雷达、速度	开关、查询、计算	导航、机械臂移动、充电

可看到，针对不同的场景需要使用不同的方式。

我们首先要去自定义接口，这个要自己手动创建，必须先定义接口（Goal/Feedback/Result 三部分），这是最关键的一步。这个要如创建C++类型包

python 复制代码

 ros2 pkg create --build-type ament_cmake action_interfaces_demo

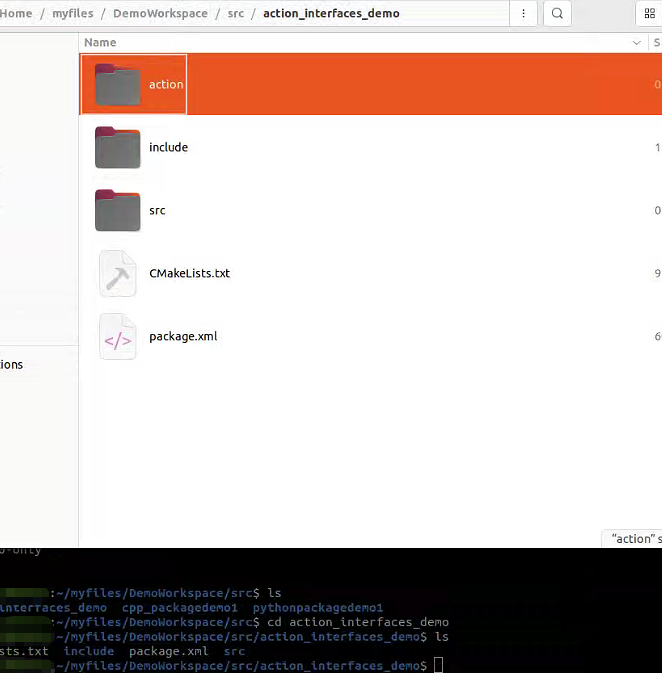

接着在这个文件夹下新建Progress.action的文件**（记得第一个字母大写）**，文件内容如下：

python 复制代码

# 目标 (Goal)：客户端发送
int64 mytarget
---
# 结果 (Result)：服务端最后返回: 1~target中每个数值*2的值
int64[] myresult
---
# 反馈 (Feedback)：服务端实时发送：比如target值为100，当前算到45，那么返回1~45各值*2的值
int64[] myfeedback

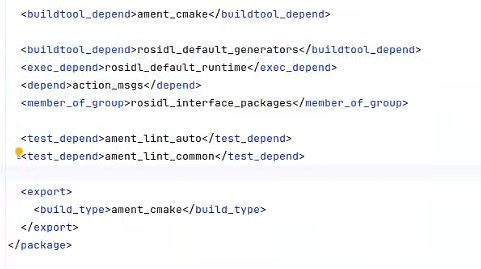

在package.xml中需要添加一些依赖包，具体内容如下：

python 复制代码

  <buildtool_depend>rosidl_default_generators</buildtool_depend>
  <exec_depend>rosidl_default_runtime</exec_depend>
  <depend>action_msgs</depend>
  <member_of_group>rosidl_interface_packages</member_of_group>

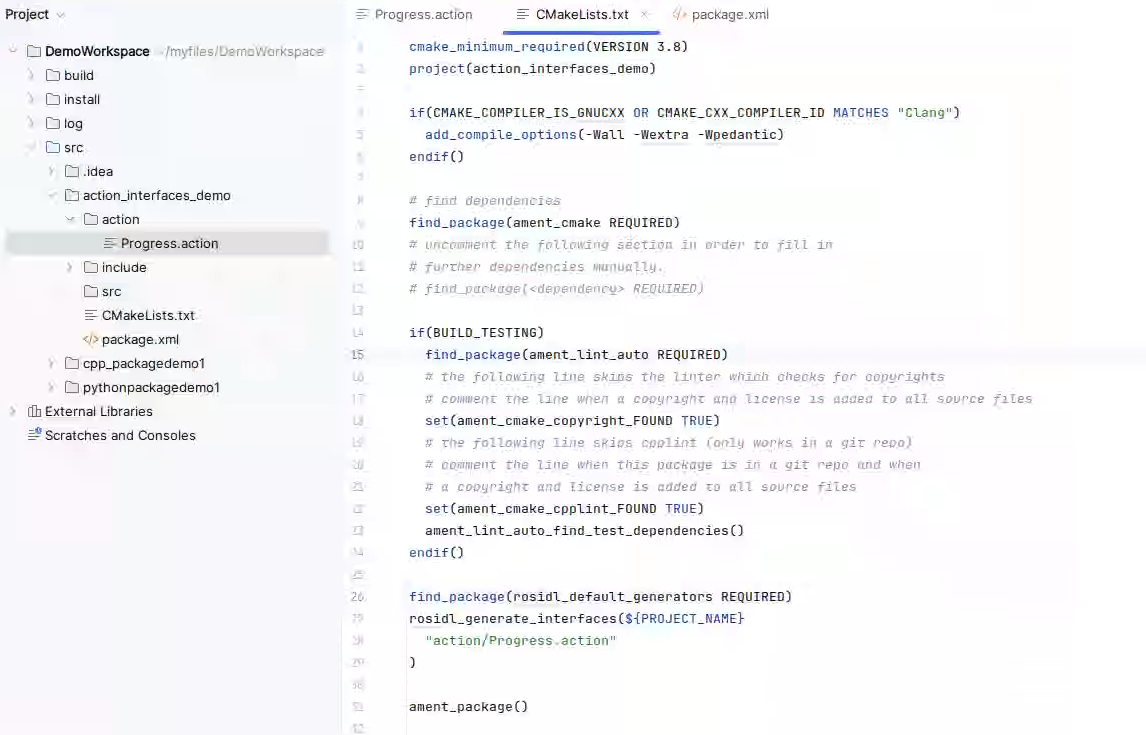

在CMakeLists.txt中添加如下配置

python 复制代码

find_package(rosidl_default_generators REQUIRED)
rosidl_generate_interfaces(${PROJECT_NAME}
  "action/Progress.action"
)

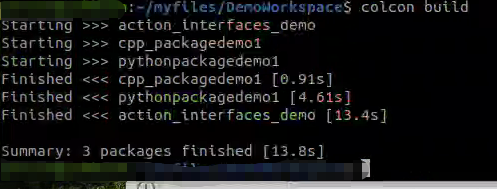

编译下包

python 复制代码

colcon build

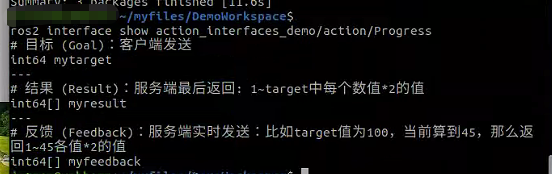

输入如下命令，可查看文件定义及编译是否正常

python 复制代码

ros2 interface show action_interfaces_demo/action/Progress

有了动作接口后，接下来编写动作服务端（使用python）。这边还是复用之前创建的包pythonpackagedemo1，新建一个action_demo1_server_side.py文件，在里面创建服务端，代码如下：

python 复制代码

import rclpy
from rclpy.action import ActionServer
from rclpy.node import Node
import time

# 导入我们定义的动作接口
from action_interfaces_demo.action import Progress


class Action_Server(Node):
    def __init__(self):
        super().__init__('action_server')
        # 创建动作服务端
        self._action_server = ActionServer(
            self,         #当前节点
            Progress,     #动作接口类型，也就是前面你定义的action下的数据格式
            'multicase',  # 动作名称（客户端要对应），客户端必须用相同名字才能连上
            self.execute_callback) #收到目标后自动调用这个函数

        self.get_logger().info('动作服务端已启动，等待客户端请求...')

    # 执行任务的回调函数（核心）
    def execute_callback(self, goal_handle):
        self.get_logger().info('开始执行任务...')

        # 获取客户端发送的目标
        target = goal_handle.request.mytarget #来自你定义的action中的变量名

        sequence = []

        # 循环生成数列（模拟长时间任务）
        feedback_msg = Progress.Feedback()

        for i in range(1, target):
            sequence.append(i * 2)
            self.get_logger().info(f'反馈：{sequence}')

            feedback_msg.myfeedback = sequence
            goal_handle.publish_feedback(feedback_msg)

            # 模拟任务耗时
            time.sleep(1)

        # 任务完成
        goal_handle.succeed()
        result = Progress.Result()
        result.myresult = sequence

        self.get_logger().info(f'任务完成！结果：{sequence}')
        return result


def main(args=None):
    rclpy.init(args=args)
    server = Action_Server()
    rclpy.spin(server)


if __name__ == '__main__':
    main()

再创建一个名为action_demo1_client_side.py的文件，在里面实现客户端，代码如下

python 复制代码

import rclpy
from rclpy.action import ActionClient
from rclpy.node import Node

from action_interfaces_demo.action import Progress


class Action_Client(Node):
    def __init__(self):
        super().__init__('action_client')
        # 创建动作客户端

        #参数如下：
        # 当前节点
        # 动作接口类型，也就是前面你定义的action下的数据格式
        # 动作名称（和服务器端要对应），客户端必须用相同名字才能连上
        self._action_client = ActionClient(self, Progress, 'multicase')

    def send_goal(self, tatget):
        # 发送目标
        # 等待服务端上线
        self._action_client.wait_for_server()

        # 构造目标
        goal_msg = Progress.Goal()
        goal_msg.mytarget = tatget

        # 异步发送目标
        self._send_goal_future = self._action_client.send_goal_async(
            goal_msg,
            feedback_callback=self.feedback_callback  # 绑定反馈回调
        )

        self._send_goal_future.add_done_callback(self.goal_response_callback)#当一个异步任务做完了，自动调用你指定的函数。

    def goal_response_callback(self, future):
        # 处理目标发送后的反馈；    # 收到服务端响应（接受/拒绝目标）
        goal_handle = future.result()
        if not goal_handle.accepted:
            self.get_logger().info('目标被拒绝！')
            return

        self.get_logger().info('目标已接受！')
        self._goal_handle = goal_handle

        # 等待最终结果
        self._get_result_future = goal_handle.get_result_async()
        self._get_result_future.add_done_callback(self.get_result_callback)

    def feedback_callback(self, feedback_msg):
        # 处理连续反馈；    # 接收实时反馈
        feedback = feedback_msg.feedback
        self.get_logger().info(f'收到反馈：{feedback.myfeedback}')

    def get_result_callback(self, future):
        # 处理最终响应。   # 接收最终结果
        result = future.result().result
        self.get_logger().info(f'最终结果：{result.myresult}')
        rclpy.shutdown()


def main(args=None):
    rclpy.init(args=args)
    client = Action_Client()
    client.send_goal(10)  #
    rclpy.spin(client)


if __name__ == '__main__':
    main()

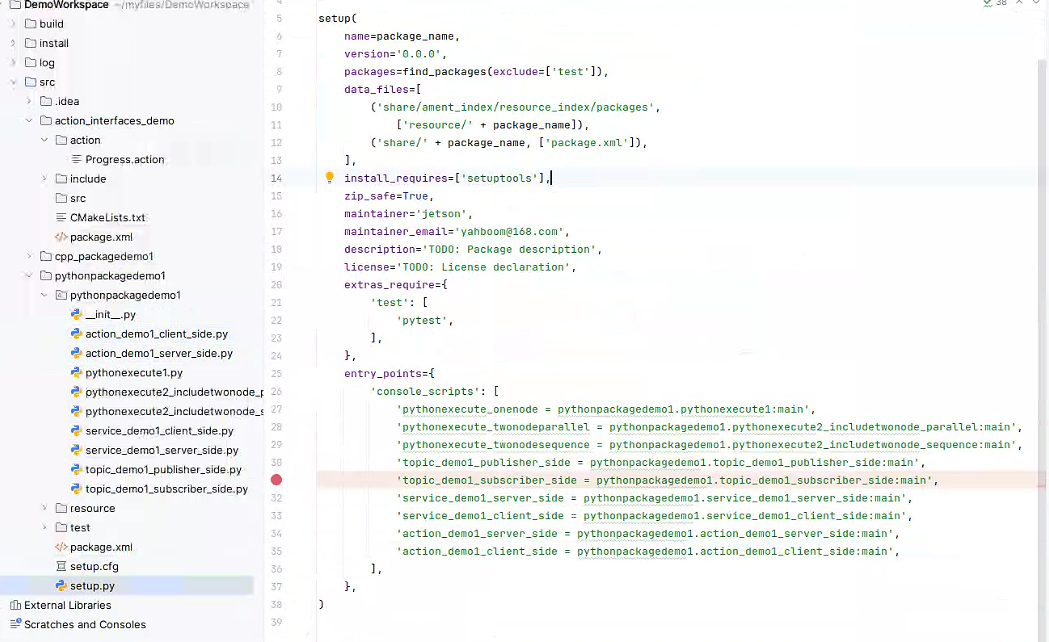

再继续编辑配置文件setup.py, 如下

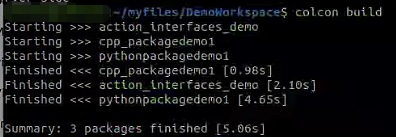

然后编译

接下来我们验证下是否设置成功，先运行动作服务器端程序

python 复制代码

ros2 run pythonpackagedemo1 action_demo1_server_side

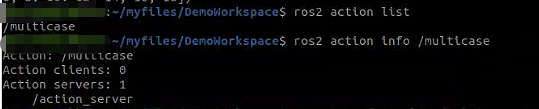

注1：如下是一些常用的查询命令和命令行调用语句，这边就不再像前面话题，服务那样一一文字阐述了，直接截图

注2：如果想用命令行方式调用，则可使用如下格式语句

ros2 action send_goal 动作名动作类型 "{参数}"

python 复制代码

 ros2 action send_goal /multicase action_interfaces_demo/action/Progress "{mytarget: 5}"

再运行客户端程序

python 复制代码

ros2 run pythonpackagedemo1 action_demo1_client_side

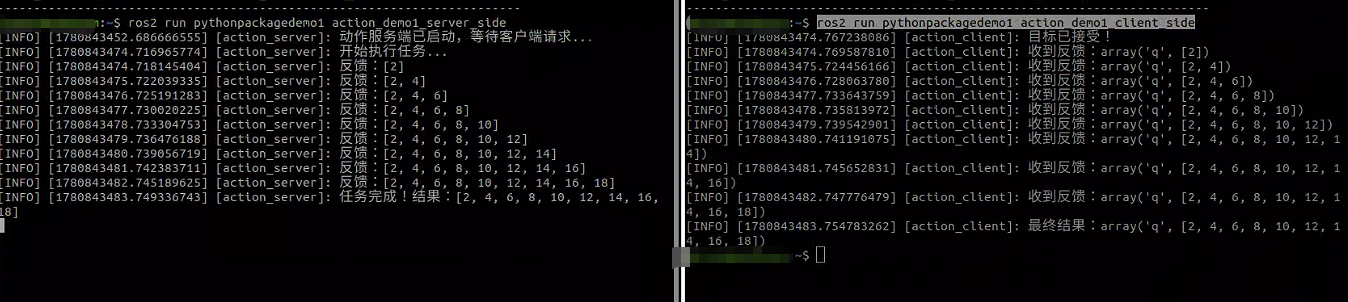

运行之后，可看到结果如下：

可看到如效果如自己所希望的，由于遍历每一个元素，且将元素值*2,(循环中加了睡眠时间），这个完整过程较为耗时，需要闭环，就像人一样事事有回响，中间不断地再反馈结果，直到结束。

下一篇博客我们再继续深入，此篇暂就到这儿。
