ROS 2 Lyrical 第9章 计算机视觉与摄像头应用

zhangrelay2026-08-18 16:21

ROS 2 Lyrical 第九章 计算机视觉与摄像头应用

前言

本章完整迁移ROS1计算机视觉体系，全量适配ROS 2 Lyrical + OpenCV 4.x ，替换ROS1专属roscpp、XML launch、旧版cv_bridge，统一使用rclcpp、Python Launch、cv_bridge、image_transport、camera_calibration、image_proc等ROS 2标准视觉工具链。

内容覆盖FireWire/USB摄像头驱动开发、单目/双目摄像头标定、标准图像处理管道、OpenCV算法集成、双目/RGBD视觉里程计、特征匹配单应性计算全流程，所有代码、命令、配置文件均可在Ubuntu 26.04 + ROS 2 Lyrical环境直接复现，理论与实操一一对应。

本章学习目标

  1. 掌握ROS 2视觉工具链分层架构与核心组件作用
  2. 掌握FireWire、USB摄像头的标准驱动部署与参数配置
  3. 能够基于OpenCV + image_transport开发自定义摄像头驱动节点
  4. 理解相机标定原理，完成单目/双目摄像头标定与结果评估
  5. 掌握image_proc单目、stereo_image_proc双目图像处理管道的使用与参数调优
  6. 熟练使用cv_bridge实现ROS图像与OpenCV格式互转

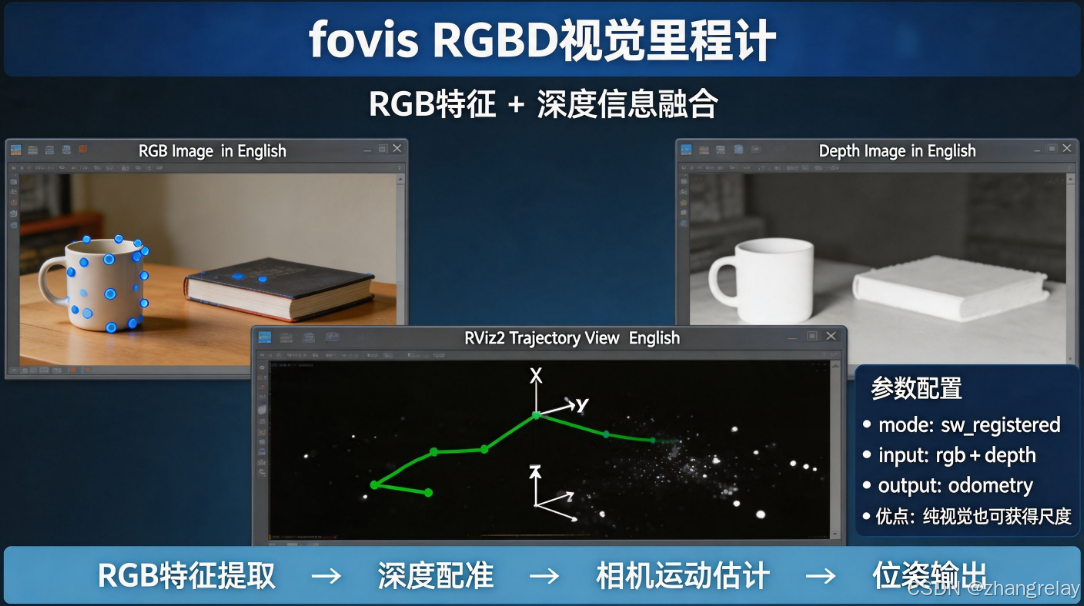

  7. 掌握viso2双目、fovis RGBD两类视觉里程计的部署与调试

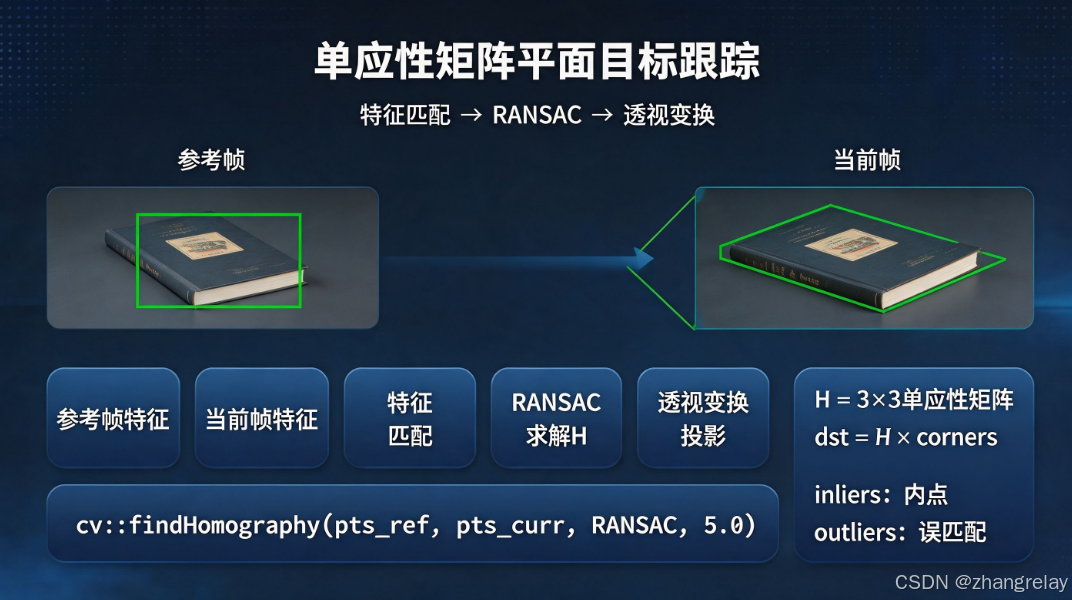

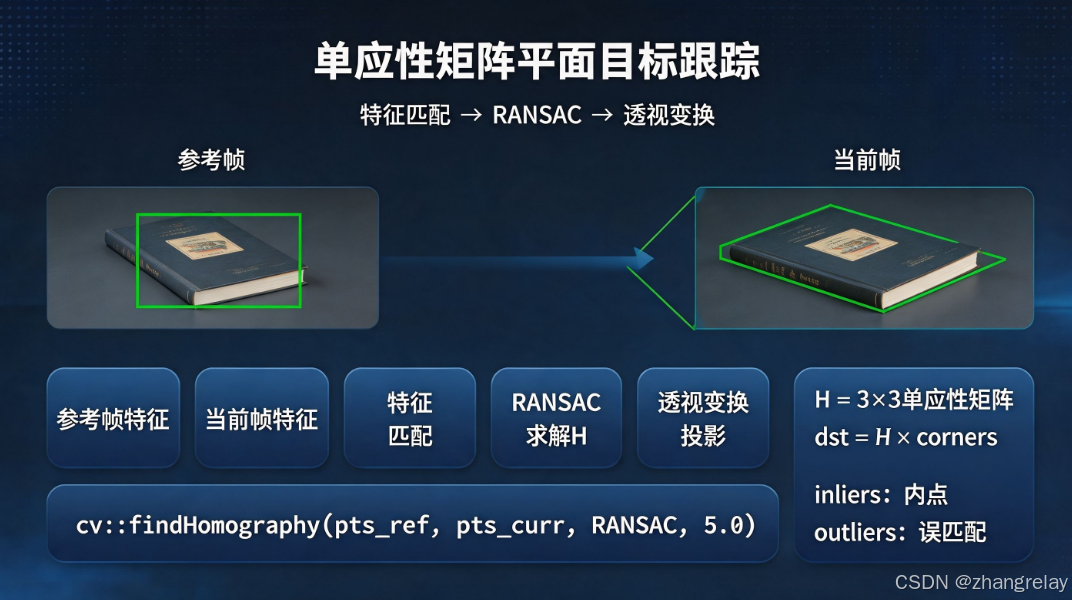

  8. 能够基于特征匹配实现单应性矩阵计算与平面目标跟踪

9.1 ROS 2计算机视觉体系概述

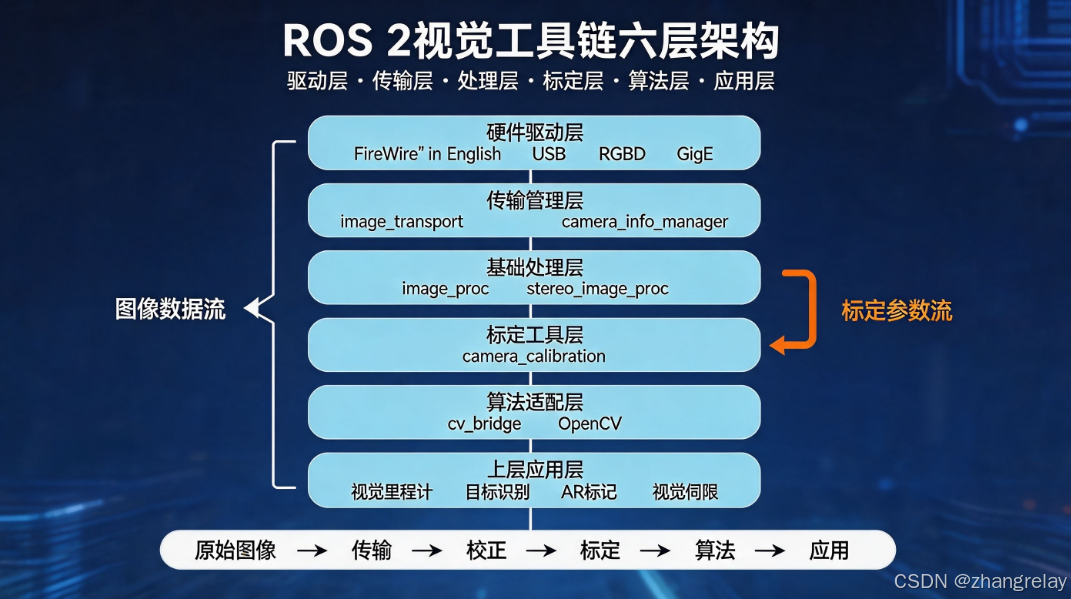

ROS 2视觉工具链采用分层解耦设计，从硬件驱动到上层算法形成标准化链路，各层可独立替换、灵活组合。

六层架构体系

  1. 硬件驱动层：FireWire、USB、网口、RGBD等各类相机的驱动节点，输出原始图像与相机信息
  2. 传输管理层 ：image_transport支持多编码格式图像发布，camera_info_manager统一管理标定参数
  3. 基础处理层 ：image_proc完成去拜耳、畸变校正、色彩转换；stereo_image_proc完成双目视差计算
  4. 标定工具层 ：camera_calibration提供图形化标定界面，输出标准内参/外参文件
  5. 算法适配层 ：cv_bridge实现ROS图像消息与OpenCV矩阵的双向转换，衔接原生视觉算法
  6. 上层应用层：视觉里程计、物体识别、AR增强现实、视觉伺服等高级算法包

9.2 摄像头驱动

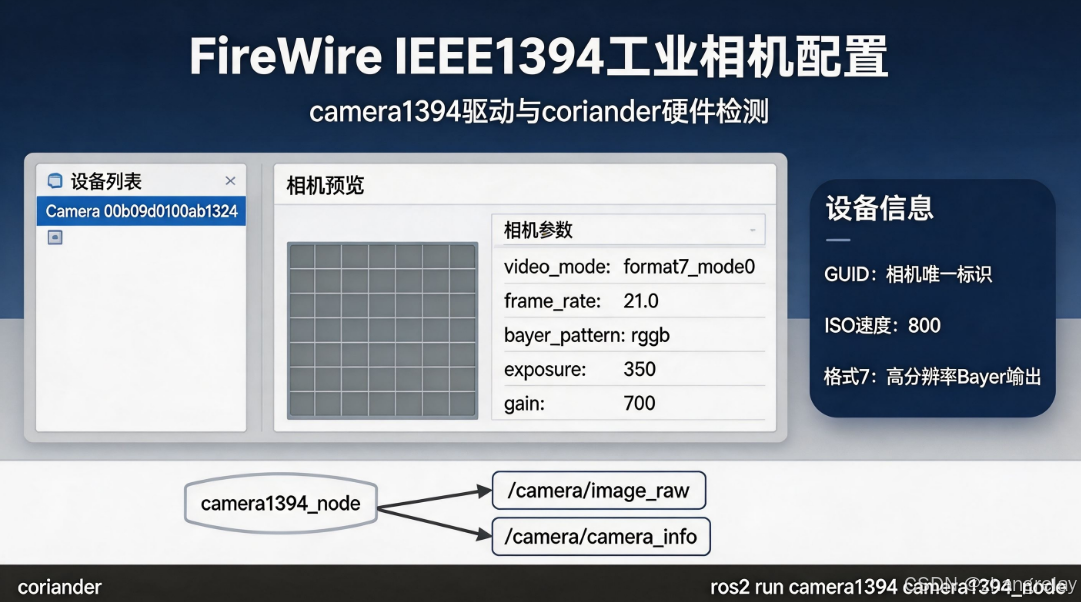

9.2.1 FireWire IEEE1394工业摄像头

FireWire工业相机遵循IIDC协议，是早期机器人视觉的主流硬件方案，ROS 2通过camera1394包提供原生驱动支持。

安装与硬件检测
复制代码
# 系统工具检查硬件
sudo apt install coriander
coriander
# 安装ROS 2驱动
sudo apt install ros-lyrical-camera1394

若官方源无二进制包，可通过源码编译：

复制代码
cd ~/ros2_ws/src
git clone https://github.com/ros-drivers/camera1394.git -b ros2
cd .. && colcon build
核心参数配置

配置文件config/firewire_camera.yaml：

复制代码
camera1394_node:
  ros__parameters:
    guid: "00b09d0100ab1324"       # 相机唯一ID，coriander中可查
    iso_speed: 800                  # IEEE1394b带宽
    video_mode: "format7_mode0"     # 1384x1036 @ 30fps Bayer模式
    frame_rate: 21.0
    format7_color_coding: "raw8"
    bayer_pattern: "rggb"
    bayer_method: "HQ"
    auto_exposure: 3                # 0=关 3=手动
    exposure: 350
    auto_gain: 3
    gain: 700
    auto_white_balance: 3
    white_balance_BU: 820
    white_balance_RV: 520
    frame_id: "firewire_camera"
    camera_info_url: "package://chapter9_tutorials/calibration/firewire_camera/calibration.yaml"
Python启动文件

launch/firewire_camera.launch.py，整合驱动、图像处理管道与可视化：

复制代码
from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument
from launch.substitutions import LaunchConfiguration
from launch_ros.actions import Node
from ament_index_python.packages import get_package_share_directory
import os

def generate_launch_description():
    pkg_dir = get_package_share_directory("chapter9_tutorials")
    config_path = os.path.join(pkg_dir, "config/firewire_camera.yaml")

    return LaunchDescription([
        DeclareLaunchArgument("view", default_value="false"),
        # 相机驱动节点
        Node(package="camera1394", executable="camera1394_node",
             parameters=[config_path]),
        # 单目图像处理管道
        Node(package="image_proc", executable="image_proc",
             namespace="camera"),
        # 条件可视化
        Node(package="rqt_image_view", executable="rqt_image_view",
             condition=LaunchConfiguration("view").equals("true"))
    ])

启动命令：

复制代码
ros2 launch chapter9_tutorials firewire_camera.launch.py view:=true

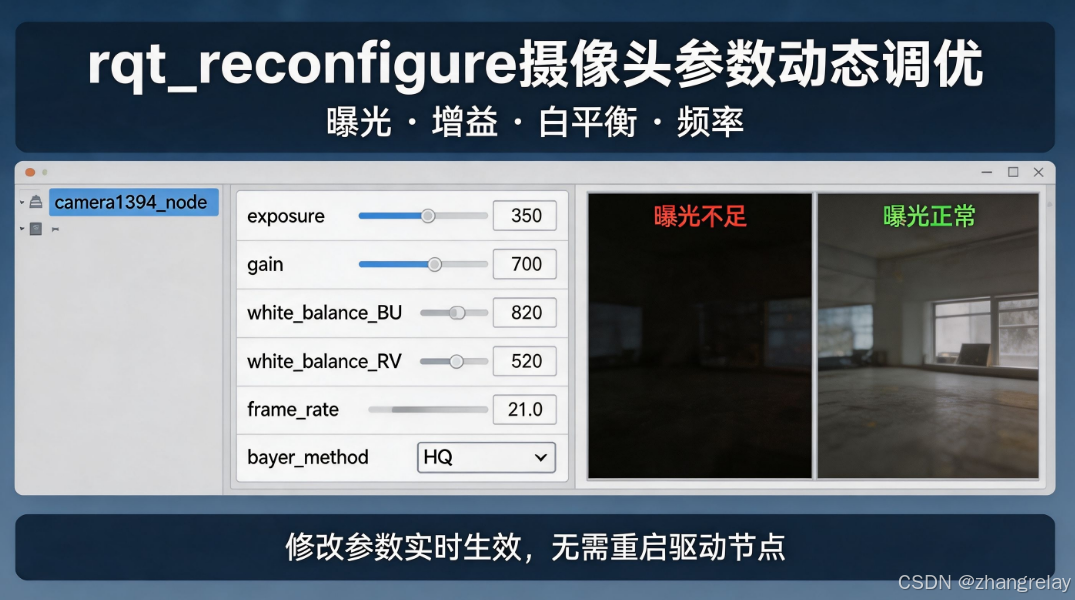

参数支持rqt_reconfigure在线动态调整，无需重启节点。

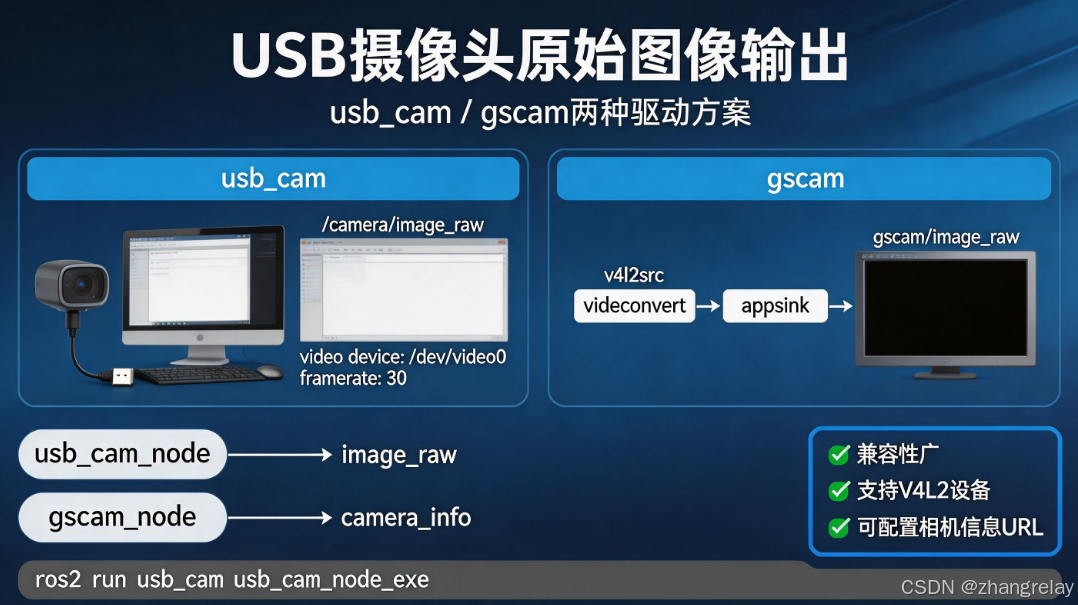

9.2.2 USB摄像头

ROS 2生态有两种成熟USB相机驱动方案，可根据硬件选型。

方案1：usb_cam

通用V4L2 USB摄像头驱动，兼容性最广：

复制代码
sudo apt install ros-lyrical-usb-cam
# 启动
ros2 run usb_cam usb_cam_node_exe --ros-args -p video_device:=/dev/video0
方案2：gscam

基于GStreamer的驱动，支持更多格式与硬件加速：

复制代码
sudo apt install ros-lyrical-gscam

配置文件config/gscam.yaml：

复制代码
gscam:
  ros__parameters:
    gscam_config: "v4l2src device=/dev/video0 ! video/x-raw,framerate=30/1 ! videoconvert"
    frame_id: "gscam"
    camera_info_url: "package://chapter9_tutorials/calibration/gscam/calibration.yaml"

9.2.3 基于OpenCV的自定义摄像头驱动

通过OpenCV cv::VideoCapture实现自主可控的摄像头驱动，支持参数动态调整、相机信息同步发布，是定制化开发的标准方案。

依赖项

package.xml需添加：

复制代码
<depend>rclcpp</depend>
<depend>sensor_msgs</depend>
<depend>cv_bridge</depend>
<depend>image_transport</depend>
<depend>camera_info_manager</depend>
<depend>opencv</depend>
定时器驱动实现 src/camera_timer.cpp
复制代码
#include <rclcpp/rclcpp.hpp>
#include <image_transport/image_transport.hpp>
#include <cv_bridge/cv_bridge.hpp>
#include <camera_info_manager/camera_info_manager.hpp>
#include <opencv2/highgui/highgui.hpp>

class CameraDriver : public rclcpp::Node
{
public:
  CameraDriver() : Node("camera_driver")
  {
    // 声明参数
    this->declare_parameter("camera_index", 0);
    this->declare_parameter("fps", 15.0);
    this->declare_parameter("frame_width", 640);
    this->declare_parameter("frame_height", 480);
    this->declare_parameter("camera_info_url", "");

    int cam_idx = this->get_parameter("camera_index").as_int();
    double fps = this->get_parameter("fps").as_double();
    std::string info_url = this->get_parameter("camera_info_url").as_string();

    // 打开摄像头
    cap_.open(cam_idx);
    if (!cap_.isOpened()) {
      RCLCPP_ERROR(this->get_logger(), "无法打开摄像头设备");
      rclcpp::shutdown();
      return;
    }
    cap_.set(cv::CAP_PROP_FRAME_WIDTH, this->get_parameter("frame_width").as_int());
    cap_.set(cv::CAP_PROP_FRAME_HEIGHT, this->get_parameter("frame_height").as_int());

    // 图像发布器
    it_ = std::make_shared<image_transport::ImageTransport>(shared_from_this());
    image_pub_ = it_->advertiseCamera("image_raw", 1);

    // 相机信息管理
    cinfo_manager_ = std::make_shared<camera_info_manager::CameraInfoManager>(
      this, "camera", info_url);

    // 定时采集回调
    timer_ = this->create_wall_timer(
      std::chrono::milliseconds(static_cast<int>(1000/fps)),
      std::bind(&CameraDriver::capture_cb, this));

    // 动态参数回调
    param_callback_ = this->add_on_set_parameters_callback(
      std::bind(&CameraDriver::param_cb, this, std::placeholders::_1));
  }

private:
  void capture_cb()
  {
    cv::Mat frame;
    cap_ >> frame;
    if (frame.empty()) return;

    // 转换为ROS图像消息
    cv_bridge::CvImage cv_img;
    cv_img.header.stamp = this->now();
    cv_img.header.frame_id = "camera_link";
    cv_img.encoding = sensor_msgs::image_encodings::BGR8;
    cv_img.image = frame;

    // 获取相机信息
    sensor_msgs::msg::CameraInfo cinfo = cinfo_manager_->getCameraInfo();
    cinfo.header = cv_img.header;

    // 同步发布图像与相机信息
    image_pub_.publish(*cv_img.toImageMsg(), cinfo);
  }

  rcl_interfaces::msg::SetParametersResult param_cb(
    const std::vector<rclcpp::Parameter> &params)
  {
    std::lock_guard<std::mutex> lock(mutex_);
    for (const auto &p : params) {
      if (p.get_name() == "brightness") {
        cap_.set(cv::CAP_PROP_BRIGHTNESS, p.as_double());
      } else if (p.get_name() == "exposure") {
        cap_.set(cv::CAP_PROP_EXPOSURE, p.as_double());
      }
    }
    rcl_interfaces::msg::SetParametersResult result;
    result.successful = true;
    return result;
  }

  cv::VideoCapture cap_;
  std::shared_ptr<image_transport::ImageTransport> it_;
  image_transport::CameraPublisher image_pub_;
  std::shared_ptr<camera_info_manager::CameraInfoManager> cinfo_manager_;
  rclcpp::TimerBase::SharedPtr timer_;
  rclcpp::node_interfaces::OnSetParametersCallbackHandle::SharedPtr param_callback_;
  std::mutex mutex_;
};

int main(int argc, char** argv)
{
  rclcpp::init(argc, argv);
  rclcpp::spin(std::make_shared<CameraDriver>());
  rclcpp::shutdown();
  return 0;
}
编译配置 CMakeLists.txt
复制代码
find_package(rclcpp REQUIRED)
find_package(image_transport REQUIRED)
find_package(cv_bridge REQUIRED)
find_package(camera_info_manager REQUIRED)
find_package(OpenCV REQUIRED)

add_executable(camera_timer src/camera_timer.cpp)
ament_target_dependencies(camera_timer
  rclcpp image_transport cv_bridge camera_info_manager OpenCV)
install(TARGETS camera_timer DESTINATION lib/${PROJECT_NAME})

9.3 图像传输与OpenCV互操作

9.3.1 image_transport多格式传输

image_transport是ROS 2图像传输标准组件，自动支持多种编码格式，根据网络带宽自动适配，无需业务代码修改。

核心特性
  • 原始格式：image_raw，无压缩，延迟最低，适合本机
  • 压缩格式：image_raw/compressed，JPEG/PNG压缩，适合网络传输
  • 视频流格式：image_raw/theora，流式压缩，适合连续画面
  • 深度压缩：image_raw/compressedDepth，针对深度图像优化

安装全格式插件：

复制代码
sudo apt install ros-lyrical-image-transport-plugins
查看所有话题
复制代码
ros2 topic list | grep image_raw

9.3.2 cv_bridge格式转换

cv_bridge是ROS图像与OpenCV互转的标准桥梁，支持深拷贝、浅拷贝两种模式。

常用API
复制代码
// ROS图像 -> OpenCV Mat（深拷贝，可修改）
cv_bridge::CvImagePtr cv_ptr = cv_bridge::toCvCopy(msg, sensor_msgs::image_encodings::BGR8);
cv::Mat img = cv_ptr->image;

// ROS图像 -> OpenCV Mat（浅拷贝，只读）
cv_bridge::CvImageConstPtr cv_ptr = cv_bridge::toCvShare(msg, sensor_msgs::image_encodings::MONO8);

// OpenCV Mat -> ROS图像消息
sensor_msgs::msg::Image::SharedPtr msg = cv_bridge::CvImage(
  std_msgs::msg::Header(), "bgr8", cv_mat).toImageMsg();
常用编码格式
编码常量 含义
BGR8 8位3通道BGR彩色，OpenCV默认格式
MONO8 8位单通道灰度图
RGB8 8位3通道RGB彩色
TYPE_16UC1 16位单通道深度图

9.4 摄像头标定

镜头畸变会导致图像边缘弯曲、测量失准，标定是所有视觉任务的前置基础。ROS 2 camera_calibration包提供图形化标定工具，基于张正友标定法求解相机内参与畸变系数。

9.4.1 标定基本原理

通过拍摄不同角度、距离、倾斜度的棋盘格标定板，优化求解：

  1. 内参矩阵 ：焦距fx,fyf_x, f_yfx,fy、主点坐标(cx,cy)(c_x, c_y)(cx,cy)
  2. 畸变系数 ：径向畸变k1,k2,k3k_1,k_2,k_3k1,k2,k3、切向畸变p1,p2p_1,p_2p1,p2
  3. 双目外参：左右相机之间的旋转矩阵、平移向量（基线）

标定板规格说明：常用8×6内角点、方格边长30mm，需打印平整无折痕。

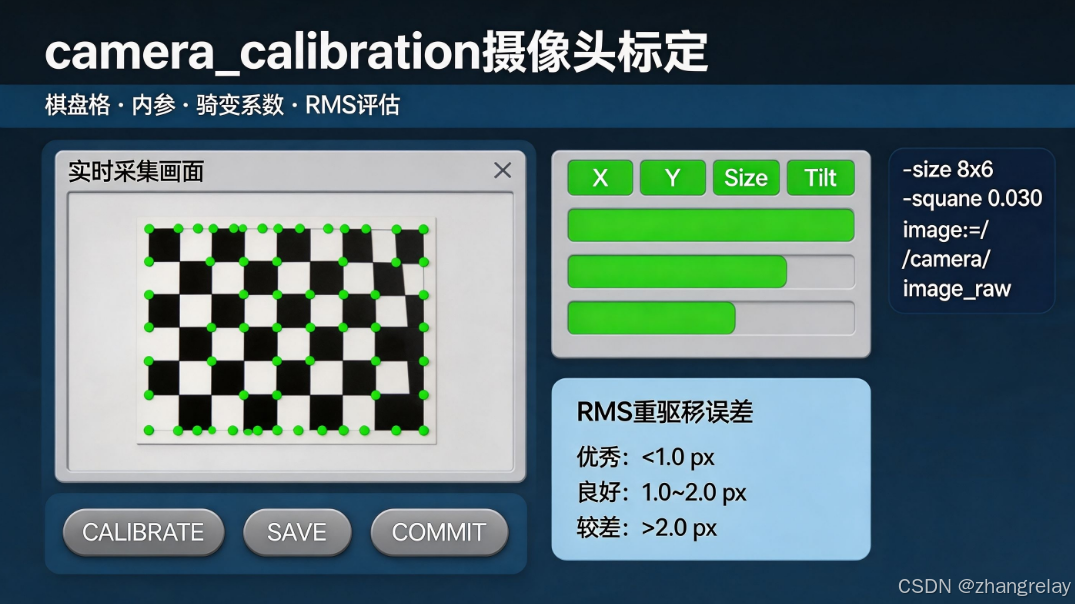

9.4.2 单目标定

启动标定程序
复制代码
ros2 run camera_calibration cameracalibrator --size 8x6 --square 0.030 \
  --ros-args -r image:=/camera/image_raw -r camera:=/camera

参数说明：

  • --size：棋盘格内角点行列数
  • --square：单个方格边长，单位米
  • -r image：重映射图像话题
  • -r camera：相机命名空间
标定操作流程
  1. 移动标定板，依次覆盖X轴、Y轴、尺寸、倾斜四个维度，直到右侧进度条全部变绿
  2. 采集30~40组有效视图后，点击CALIBRATE按钮求解参数
  3. 等待计算完成，点击SAVE 保存标定数据包到/tmp/calibrationdata.tar.gz
  4. 点击COMMIT 提交标定结果，写入相机配置文件
标定结果评估

核心指标：重投影均方根误差RMS

  • < 1.0像素：优秀，可用于高精度测量
  • 1.0~2.0像素：良好，满足一般导航、识别需求

2.0像素：标定质量较差，建议重新采集

输出yaml文件核心字段：

复制代码
camera_matrix:
  rows: 3
  cols: 3
  data: [fx, 0, cx, 0, fy, cy, 0, 0, 1]
distortion_coefficients:
  rows: 1
  cols: 5
  data: [k1, k2, p1, p2, k3]

9.4.3 双目标定

双目系统需同时标定左右相机内参与两相机之间的外参，是深度计算、双目里程计的基础。

硬件要求
  • 两个相机刚性固定，光轴平行，基线长度已知
  • 图像严格同步，建议使用硬件同步相机
  • USB相机需分接不同USB控制器，避免带宽不足；同控制器下需使用MJPEG压缩格式

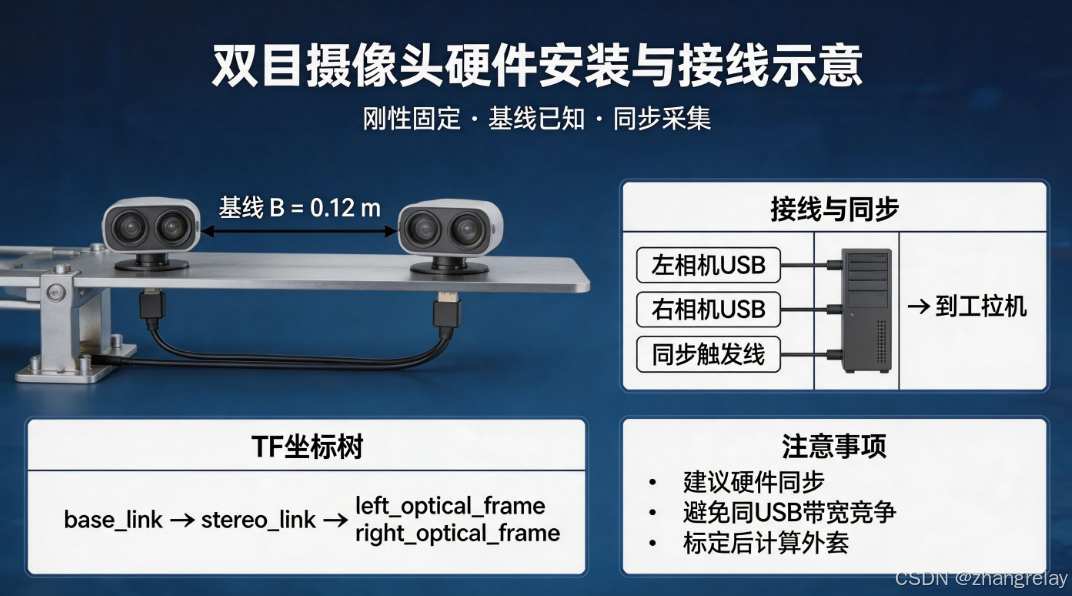

启动双目标定
复制代码
ros2 run camera_calibration cameracalibrator --size 8x6 --square 0.030 --approximate=0.01 \
  --ros-args \
  -r left:=/stereo/left/image_raw \
  -r right:=/stereo/right/image_raw \
  -r left_camera:=/stereo/left \
  -r right_camera:=/stereo/right
标定结果评估

核心指标：极线误差

  • < 1.0像素：优秀，视差计算精度高
  • 1.0~2.0像素：可用，低纹理区域会有噪声

2.0像素：视差图断裂严重，需重新标定

9.5 ROS标准图像处理管道

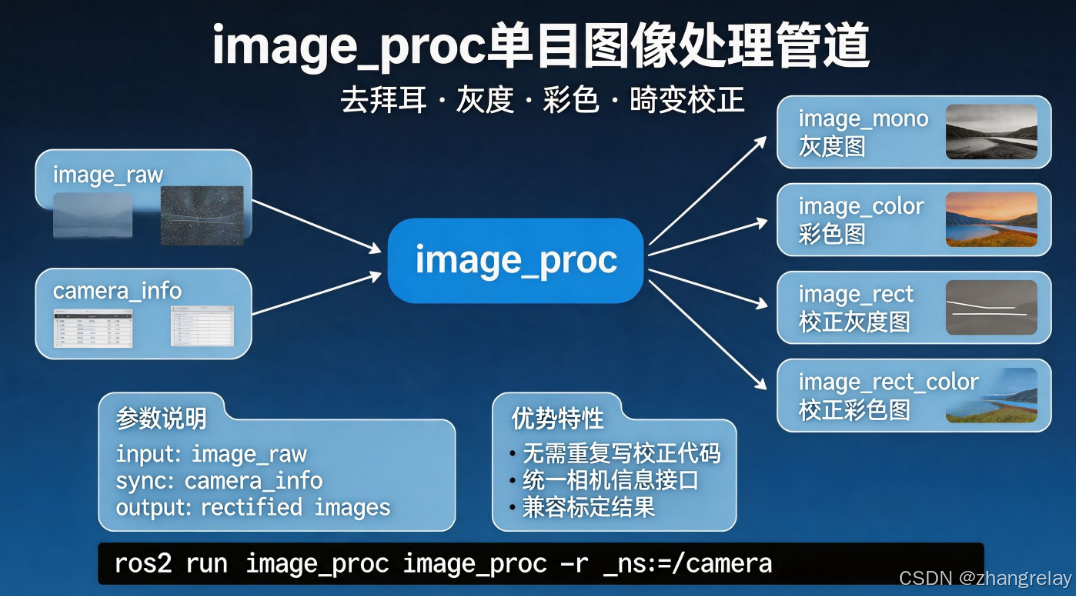

9.5.1 单目图像处理管道 image_proc

image_proc是ROS 2内置单目图像处理节点，输入原始图像与标定参数，自动完成去拜耳、色彩转换、畸变校正。

启动方式
复制代码
ros2 run image_proc image_proc --ros-args -r __ns:=/camera
输入输出话题
输入话题 输出话题 说明
image_raw image_mono 灰度图像
image_raw image_color 彩色图像
image_raw + camera_info image_rect 校正后灰度图
image_raw + camera_info image_rect_color 校正后彩色图

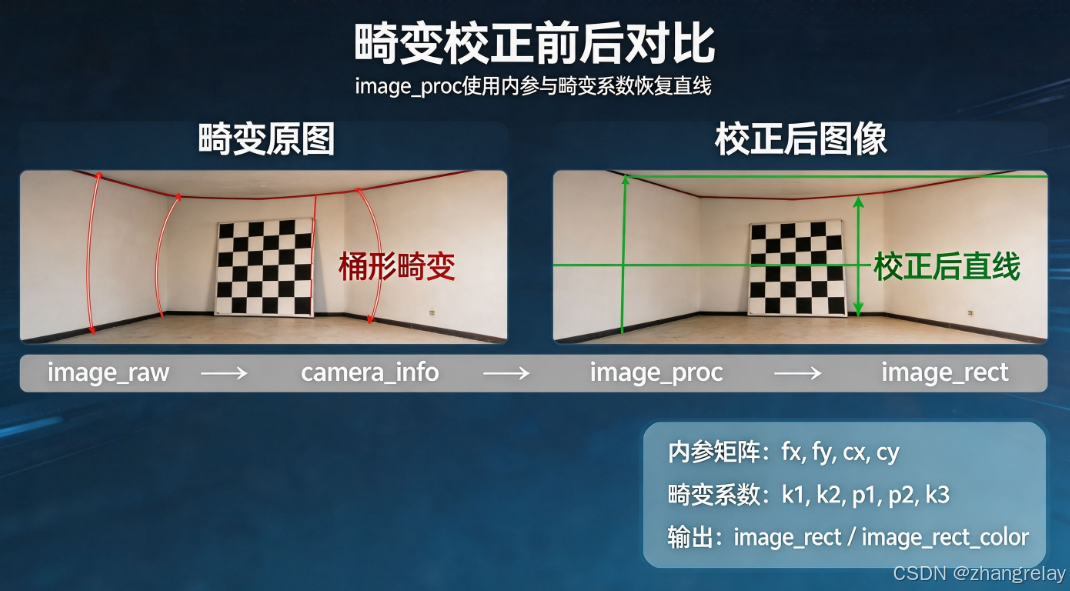

校正效果：原图边缘直线因畸变呈弧形，校正后恢复平直，尤其广角镜头提升显著。

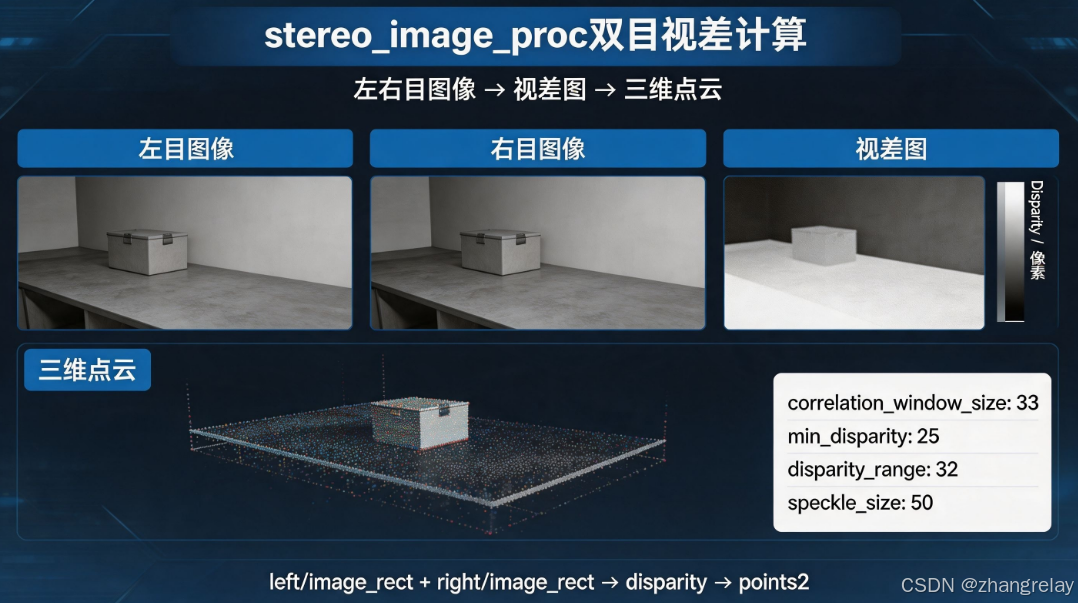

9.5.2 双目图像处理管道 stereo_image_proc

stereo_image_proc基于左右目图像与标定参数，计算视差图并生成三维点云。

启动方式
复制代码
ros2 run stereo_image_proc stereo_image_proc --ros-args -r __ns:=/stereo
核心参数配置 config/disparity.yaml
复制代码
stereo_image_proc:
  ros__parameters:
    prefilter_size: 15
    prefilter_cap: 5
    correlation_window_size: 33
    min_disparity: 25
    disparity_range: 32
    uniqueness_ratio: 5.0
    texture_threshold: 1000
    speckle_size: 50
    speckle_range: 15
参数调优指南
  1. 先设置min_disparity与disparity_range，覆盖工作深度区间
  2. 增大correlation_window_size提升匹配鲁棒性，但降低分辨率
  3. 调大speckle_size过滤孤立噪声点
  4. 低纹理环境降低texture_threshold，高纹理环境提高该值
  5. 增大uniqueness_ratio减少误匹配
输出话题
  • /stereo/disparity：视差图，灰度值对应深度
  • /stereo/points2：三维点云，可在RViz2中可视化

9.6 常用计算机视觉功能包概览

ROS 2生态已移植大量经典视觉算法包，覆盖主流机器人视觉任务：

  1. 视觉伺服 ：visp_auto_tracker，基于模型的视觉追踪，支持手眼标定，用于机械臂视觉抓取
  2. 增强现实 ：ar_track_alvar，识别方形二维码标记，计算相机相对位姿
  3. 物体识别 ：object_recognition_kitchen，桌面物体检测与位姿估计
  4. 视觉SLAM ：rtabmap_ros、orb_slam2_ros，实现单目/双目/RGBD同时定位与建图

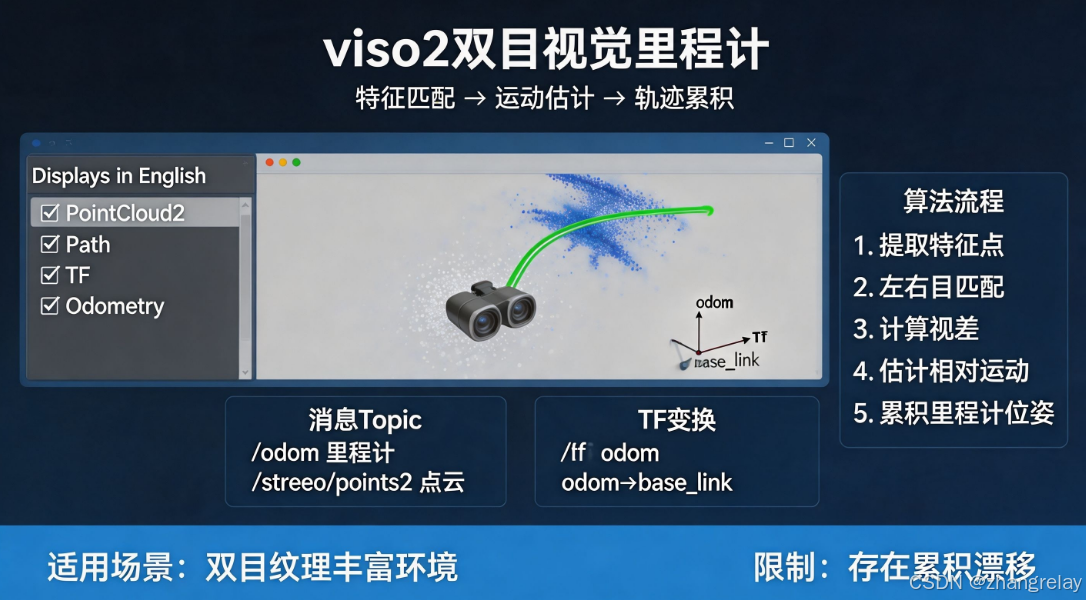

  5. 视觉里程计：viso2、fovis，轻量级纯视觉里程估计

9.7 视觉里程计

视觉里程计通过连续帧图像的特征跟踪估计相机运动，是无GPS环境下定位的重要方案，分为单目、双目、RGBD三类。

9.7.1 基本原理

  1. 提取图像特征点（角点、斑点）
  2. 相邻帧特征匹配，计算对应关系
  3. 通过对极几何或PnP求解相机相对运动
  4. 累积运动得到全局位姿

固有特性：存在随时间累积的漂移误差，长距离运行需配合闭环检测或全局定位修正。

9.7.2 viso2双目视觉里程计

libviso2是经典双目视觉里程计算法，ROS 2封装为viso2_ros包。

源码编译安装
复制代码
cd ~/ros2_ws/src
git clone https://github.com/srv/viso2.git -b ros2
cd .. && colcon build
坐标系配置

双目相机需发布完整TF树：base_link → stereo_link → left_optical/right_optical，使用静态变换发布：

复制代码
Node(package="tf2_ros", executable="static_transform_publisher",
     arguments=["0", "0", "0.1", "0", "0", "0", "base_link", "stereo_link"])

光学坐标系z轴沿光轴向前，需做旋转变换匹配机器人标准坐标系。

运行演示

使用官方bag数据包测试：

复制代码
ros2 launch chapter9_tutorials viso2_demo.launch.py

RViz2中可查看：

  • 双目点云
  • 相机运动轨迹
  • 里程计坐标系漂移情况
实际双目相机运行
复制代码
ros2 launch chapter9_tutorials camera_stereo.launch.py odometry:=true rviz:=true

效果受标定精度、环境纹理、光照影响显著：纯白墙面、弱光环境易跟踪丢失；纹理丰富的室内环境精度最高。

9.7.3 fovis RGBD视觉里程计

fovis是针对深度相机优化的视觉里程计算法，融合RGB特征与深度信息，精度优于纯双目方案。

源码编译安装
复制代码
cd ~/ros2_ws/src
git clone https://github.com/srv/libfovis.git
git clone https://github.com/srv/fovis.git -b ros2
cd .. && colcon build
三种配准模式
模式 说明 帧率 精度
no_registered 不配准，深度与RGB各自独立 最高 一般
sw_registered 软件配准，像素级对齐 低 高
hw_registered 硬件配准，相机内置对齐 中 高
运行命令
复制代码
ros2 launch chapter9_tutorials fovis_demo.launch.py mode:=sw_registered

缓慢移动相机，RViz2中可观察到相机位姿随运动更新，快速移动易导致跟踪丢失。

9.8 特征匹配与单应性计算

单应性矩阵描述同一平面在不同视角下的投影变换关系，可用于平面目标跟踪、图像拼接、AR注册。

实现原理

  1. 提取参考帧与当前帧的SURF/ORB特征
  2. 特征描述子匹配，剔除误匹配
  3. 用RANSAC算法求解3×3单应性矩阵H
  4. 将参考帧轮廓通过H变换投影到当前帧，实现目标跟踪

核心代码片段 src/homography.cpp

复制代码
#include <rclcpp/rclcpp.hpp>
#include <image_transport/image_transport.hpp>
#include <cv_bridge/cv_bridge.hpp>
#include <opencv2/features2d.hpp>
#include <opencv2/calib3d.hpp>

class HomographyNode : public rclcpp::Node
{
public:
  HomographyNode() : Node("homography_node")
  {
    detector_ = cv::SIFT::create();
    matcher_ = cv::makePtr<cv::FlannBasedMatcher>();

    sub_ = image_transport::create_subscription(this, "/camera/image_rect",
      std::bind(&HomographyNode::image_cb, this, std::placeholders::_1),
      "raw");
    pub_ = image_transport::create_publisher(this, "homography_result", 1);
  }

private:
  void image_cb(const sensor_msgs::msg::Image::ConstSharedPtr msg)
  {
    cv::Mat frame = cv_bridge::toCvShare(msg, "bgr8")->image;

    // 首帧作为参考模板
    if (!initialized_) {
      ref_frame_ = frame.clone();
      detector_->detectAndCompute(ref_frame_, cv::noArray(), ref_kp_, ref_desc_);
      initialized_ = true;
      return;
    }

    // 当前帧特征提取
    std::vector<cv::KeyPoint> curr_kp;
    cv::Mat curr_desc;
    detector_->detectAndCompute(frame, cv::noArray(), curr_kp, curr_desc);

    // 特征匹配
    std::vector<std::vector<cv::DMatch>> knn_matches;
    matcher_->knnMatch(ref_desc_, curr_desc, knn_matches, 2);

    // Lowe比率筛选
    std::vector<cv::DMatch> good_matches;
    for (auto &m : knn_matches) {
      if (m[0].distance < 0.7 * m[1].distance)
        good_matches.push_back(m[0]);
    }

    if (good_matches.size() > 10) {
      // 提取匹配点对
      std::vector<cv::Point2f> pts_ref, pts_curr;
      for (auto &m : good_matches) {
        pts_ref.push_back(ref_kp_[m.queryIdx].pt);
        pts_curr.push_back(curr_kp[m.trainIdx].pt);
      }
      // RANSAC求解单应性
      cv::Mat H = cv::findHomography(pts_ref, pts_curr, cv::RANSAC, 5.0);
      if (!H.empty()) {
        // 绘制变换后的参考帧边框
        std::vector<cv::Point2f> corners(4), dst(4);
        corners[0] = cv::Point2f(0, 0);
        corners[1] = cv::Point2f(ref_frame_.cols, 0);
        corners[2] = cv::Point2f(ref_frame_.cols, ref_frame_.rows);
        corners[3] = cv::Point2f(0, ref_frame_.rows);
        cv::perspectiveTransform(corners, dst, H);
        for (int i=0; i<4; i++)
          cv::line(frame, dst[i], dst[(i+1)%4], cv::Scalar(0,255,0), 3);
      }
    }

    // 发布结果图像
    cv_bridge::CvImage out_msg;
    out_msg.header = msg->header;
    out_msg.encoding = "bgr8";
    out_msg.image = frame;
    pub_.publish(out_msg.toImageMsg());
  }

  bool initialized_ = false;
  cv::Mat ref_frame_, ref_desc_;
  std::vector<cv::KeyPoint> ref_kp_;
  cv::Ptr<cv::Feature2D> detector_;
  cv::Ptr<cv::DescriptorMatcher> matcher_;
  image_transport::Subscriber sub_;
  image_transport::Publisher pub_;
};

运行效果

启动后对准平面目标（如书本封面），图像中绿色边框会跟随目标视角变化实时更新，实现平面目标跟踪。

本章配套配图清单（统一16:9教材科技风格）

  1. ros2_ch9_vision_architecture：ROS 2视觉工具链六层架构框图

  2. ros2_ch9_firewire_coriander：coriander FireWire相机配置界面

  3. ros2_ch9_usb_cam_raw：USB摄像头原始图像输出

  4. ros2_ch9_calibration_gui：摄像头标定图形界面与进度条

  5. ros2_ch9_rect_compare：畸变原图与校正后图像对比

  6. ros2_ch9_stereo_disparity：双目视差图与点云可视化

  7. ros2_ch9_image_pipeline_topics：image_proc全话题结构图

  8. ros2_ch9_viso2_rviz：viso2视觉里程计RViz2轨迹与点云

  9. ros2_ch9_fovis_rgbd：fovis RGBD里程计运行界面

  10. ros2_ch9_homography_result：单应性矩阵平面目标跟踪效果

  11. ros2_ch9_rqt_reconfigure_cam：摄像头参数动态重配置面板

  12. ros2_ch9_stereo_hardware：双目摄像头硬件安装与接线示意

本章小结

1 ROS 2视觉工具链分层解耦，从驱动、传输、处理到算法形成标准化链路，硬件更换不影响上层算法；

2 image_transport + cv_bridge + camera_info_manager是视觉开发的三件套，分别负责传输、格式转换与标定参数管理；

3 摄像头标定是所有视觉任务的基础，重投影误差小于1像素可满足绝大多数机器人视觉需求；

4 image_proc与stereo_image_proc提供开箱即用的图像校正与视差计算，无需重复造轮子；

5 视觉里程计无需额外硬件即可实现位姿估计，但存在累积漂移，适合短距离局部定位，长距离需融合IMU或激光雷达；

6 OpenCV与ROS无缝集成，所有经典计算机视觉算法均可通过cv_bridge快速迁移到ROS 2系统。

下一章预告：PCL点云处理与三维感知，涵盖点云滤波、分割、配准、三维物体识别与RGBD环境重建。

相关推荐
ao-weilai1 小时前
Linux基础：Ext系列文件系统
linux·运维·服务器
学运维的Kysan1 小时前
暑假运维学习打卡第二十六天8.17
学习
qq_349447951 小时前
Linux系统，安装git，从使用git下载仓库（GitHub, Gitee, GitLab 等），并且使用ssh密钥，可以直接执行git pull
linux·git·ssh
无聊的菜鸟1 小时前
TMS320F2806X学习笔记（零）—— C2000、CCS、新建工程
笔记·mcu·c2000·f2806x
dear_bi_MyOnly1 小时前
AI人工智能分类识别——机器如何学习
人工智能·学习·分类
ljt27249606612 小时前
Compose笔记(八十三)--onVisibilityChanged
笔记
启雀AI4 小时前
培训平台移动端离线学习方案设计与实现：视频缓存、断点续传与进度同步的工程实践
android·学习·缓存·音视频·企业lms
mCell4 小时前
GitHub Actions 玩法大赏：一台远程主机的七种活法
linux·github·agent
神经智研社4 小时前
ROS2-第十七章：网络通信，win11系统 通过镜像配置 打通 WSL 下的ros2与 同局域网（同IP段）的里其它设备上的ros2通信
机器人·机器人环境搭建·win11 ros2 开发环境
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点032026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？04微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新05Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费06历年考研数学一、数学二、数学三真题试卷及答案PDF07VSCode+CodeX扩展，无法启动08AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路092026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片10如何新建文件夹？ 电脑新建文件夹的4种方法
