松下FP系列升级以太网模块打通MES并实现多设备并行通讯

一、项目背景

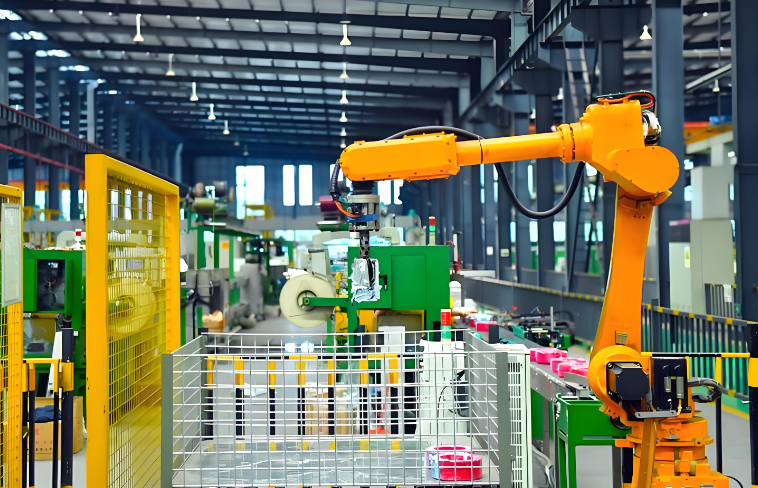

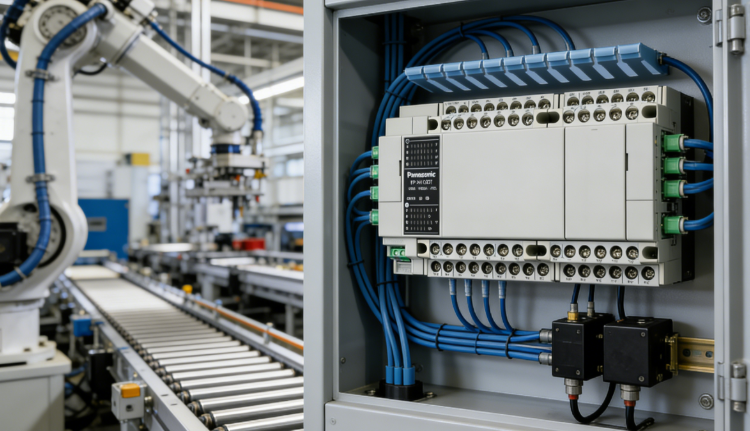

某大型食品饮料智能制造企业下辖多条自动化灌装、包装生产线,核心控制单元采用松下FP-XH、FP0R、FP-X系列 PLC ,现场配置人机界面(HMI)实现本地操作与状态监控。伴随企业数字化工厂建设推进,生产管控层要求设备运行参数、产量统计、故障告警、工艺参数等核心工业数据实时上传至制造执行系统(MES),达成生产全流程透明化、质量全链路追溯、设备精细化管理目标。现有 PLC 仅支持 RS-232/RS-485 串口通讯,不具备原生以太网接入能力,且产线为连续生产模式,改造需满足零停机、不拆柜、利旧现有设备、快速部署的工业现场要求。

二、核心工业痛点

以太网接入能力缺失,端口资源冲突

原有 PLC 编程口被 HMI 独占,拆除 HMI 将中断现场操作;更换带网口的新型 PLC 需重新编程、布线、调试,硬件成本与停产损失高昂,现有自动化资产无法利旧。

单串口通讯瓶颈,多主站访问受限

现场需同步完成 PLC 程序调试、HMI 本地监控、MES 数据采集,单一串口仅支持单主站独占通讯,多设备需轮询接入,数据采集实时性差,无法满足数字化管控时序要求。

本地运维效率低下,远程支撑能力不足

设备故障需工程师现场排查,差旅成本高、响应周期长,非工作时段故障处理滞后,直接影响产线稼动率与生产交付。

现场通讯稳定性差,故障诊断链路冗长

食品车间灌装区域电磁环境复杂,串口通讯易受干扰出现中断;老旧 FP-X 系列 PLC 协议兼容性有限,长帧数据传输易丢包,故障排查需逐段校验串口参数,诊断效率极低。

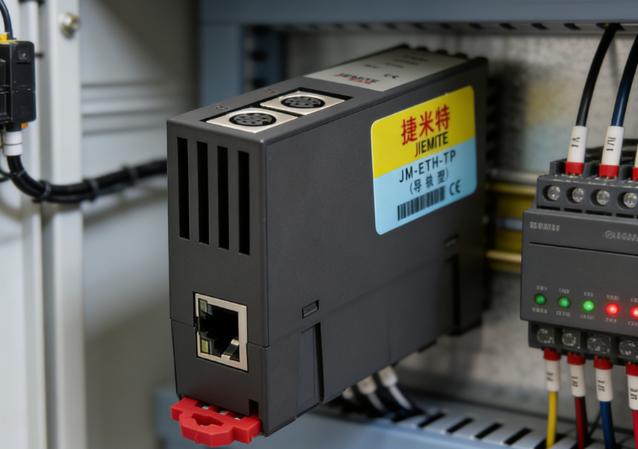

三、解决方案:捷米特 JM-ETH-FP 专用 以太网通讯模块

经工业现场适配测试与方案对比,企业最终采用捷米特 JM-ETH-FP松下 PLC 专用以太网通讯模块,该模块针对 FP 系列 PLC 定制开发,以工业级设计精准解决现场痛点:

串联式端口复用,全量保留现有设备

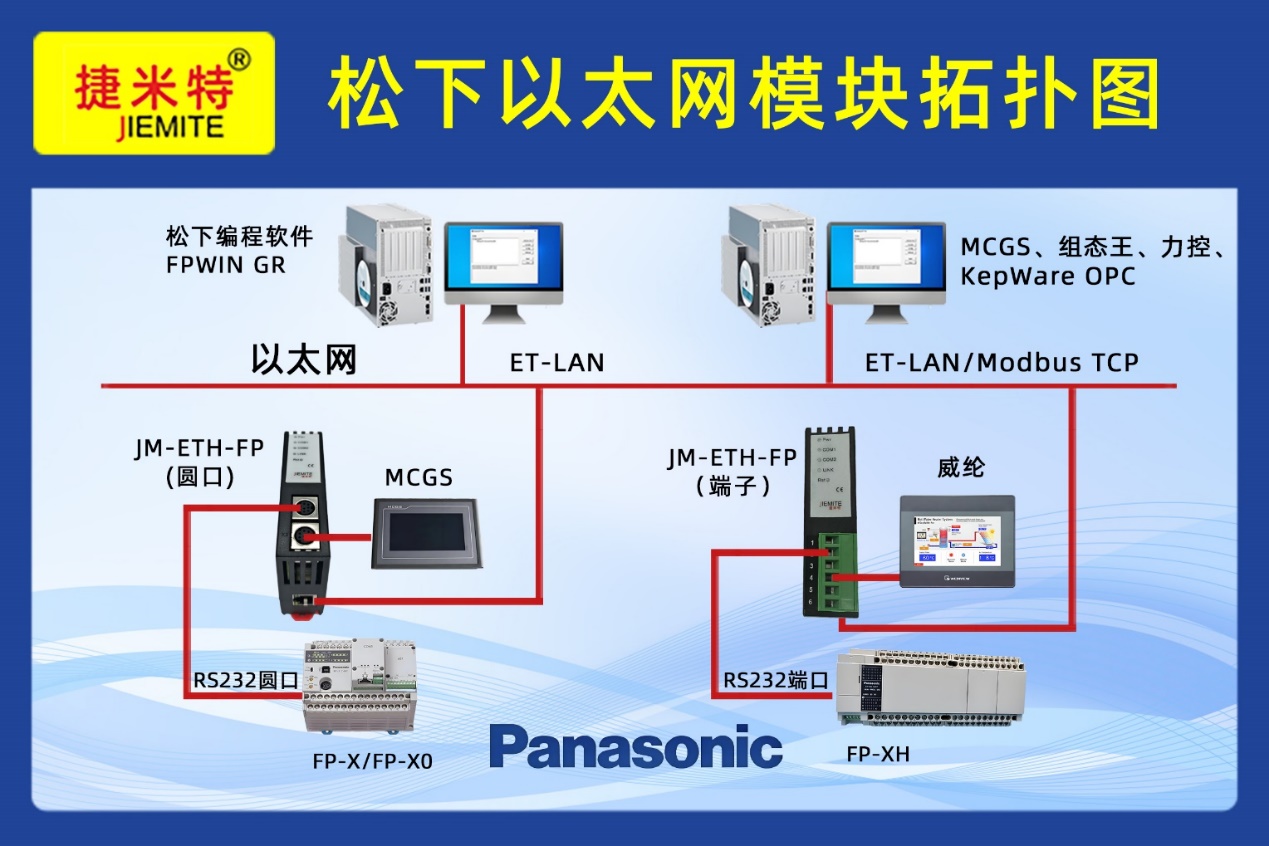

模块采用工业级串联架构,COM1 接口直连 PLC MD5 编程口,COM2 接口扩展对接原有 HMI,改造无需拆除任何现场设备,实现HMI 本地监控 + 以太网数据上传 + PLC 程序调试三通道并行通讯,完全兼容原有操作逻辑。

双模式供电,免布线快速部署

支持 PLC 编程口取电、外接 24VDC 双供电模式,现场直接复用 PLC 柜内现有电源,无需额外布线,硬件安装耗时≤15 分钟,实现产线不停产改造。

6 路并发通讯,数据采集效率大幅提升

内置工业级高速处理芯片,支持 6 路 TCP/IP 链路并行连接,可同步实现 FPWIN GR 远程编程、MES 系统 Modbus TCP 数据采集、HMI 本地监控,多设备无冲突运行,数据刷新达到毫秒级,采集效率提升 80% 以上。

自适应参数配置,可视化便捷调试

默认开启串口参数自适应功能,无需手动配置波特率、数据位、校验位等参数;通过 Web 管理界面(默认 IP:192.168.1.178)即可完成以太网参数配置,配置耗时≤5 分钟;界面支持权限密码保护,杜绝现场误操作。

远程运维 + 固件升级,全生命周期降本

依托以太网链路实现 PLC 远程程序上下载、在线监控、故障诊断,故障响应时间由 24 小时压缩至 1 小时内;模块支持用户端自主固件升级,持续迭代功能,延长设备使用周期。

工业级可靠性 + 智能诊断,快速定位故障

面板集成 Pwr、COM1/COM2、LINK 状态指示灯,可直观判断电源、串口、网络状态;Web 诊断界面支持通讯请求数、错误码、TCP 连接数等数据可视化查询,快速定位 PLC 端 / 网络端故障;模块通过 168 小时 60℃高温老化测试,宽温宽压设计适配食品车间清洗、高温、高湿严苛环境,连续运行无通讯错误。

老旧机型适配,多协议无缝对接

针对 FP-X 等老旧机型开启长帧兼容模式,解决数据传输丢包问题;支持FPWIN GR、Modbus TCP、YCNet TCP 等工业协议,可直接对接组态王、Kepware 等上位软件,无需二次开发即可无缝接入 MES 系统。

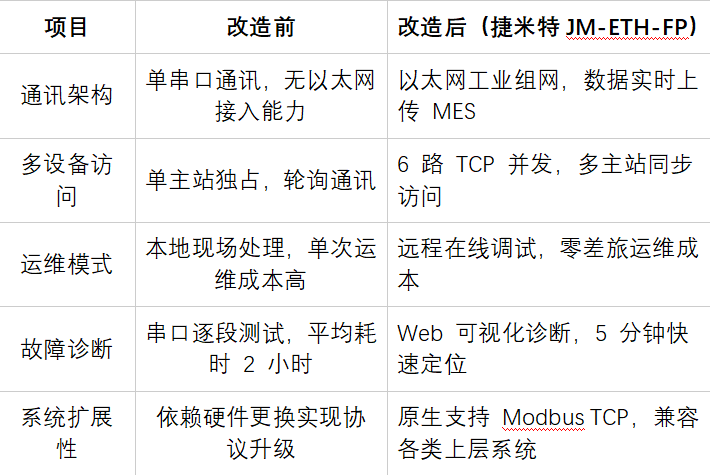

四、改造前后工业指标对比

五、项目总结

捷米特 JM-ETH-FP以太网通讯模块 以串联式端口复用、多链路并发通讯、工业级稳定可靠为核心优势,为松下FP系列PLC提供低成本、利旧化、快部署的以太网升级方案。该方案完整保护企业现有自动化设备投资,打通工业现场设备层至 MES 系统的数据传输链路,有效解决老旧 PLC 数字化改造的核心痛点,助力食品饮料企业快速落地智能制造升级,提升生产管控效率与设备运维水平。
