前言

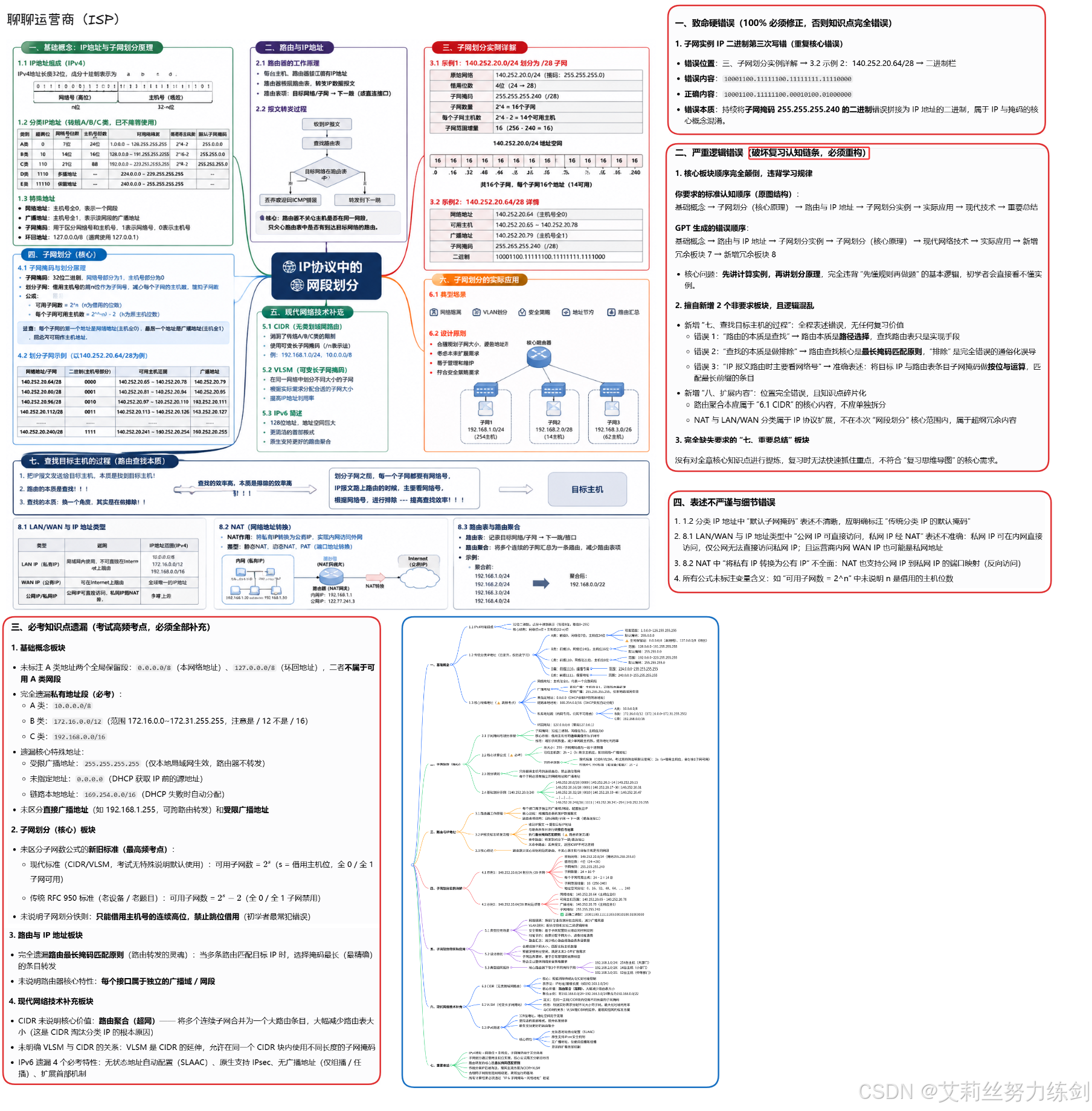

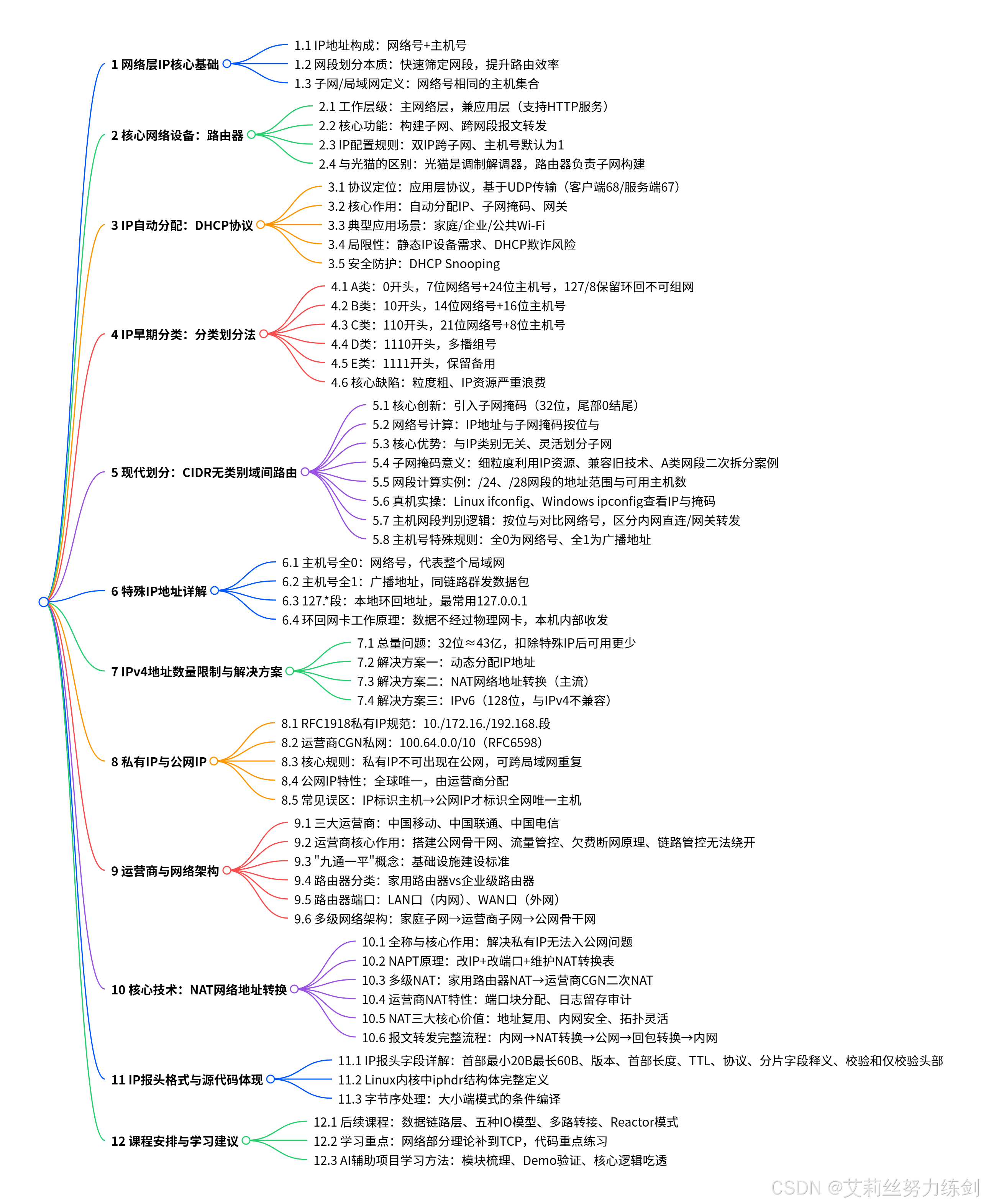

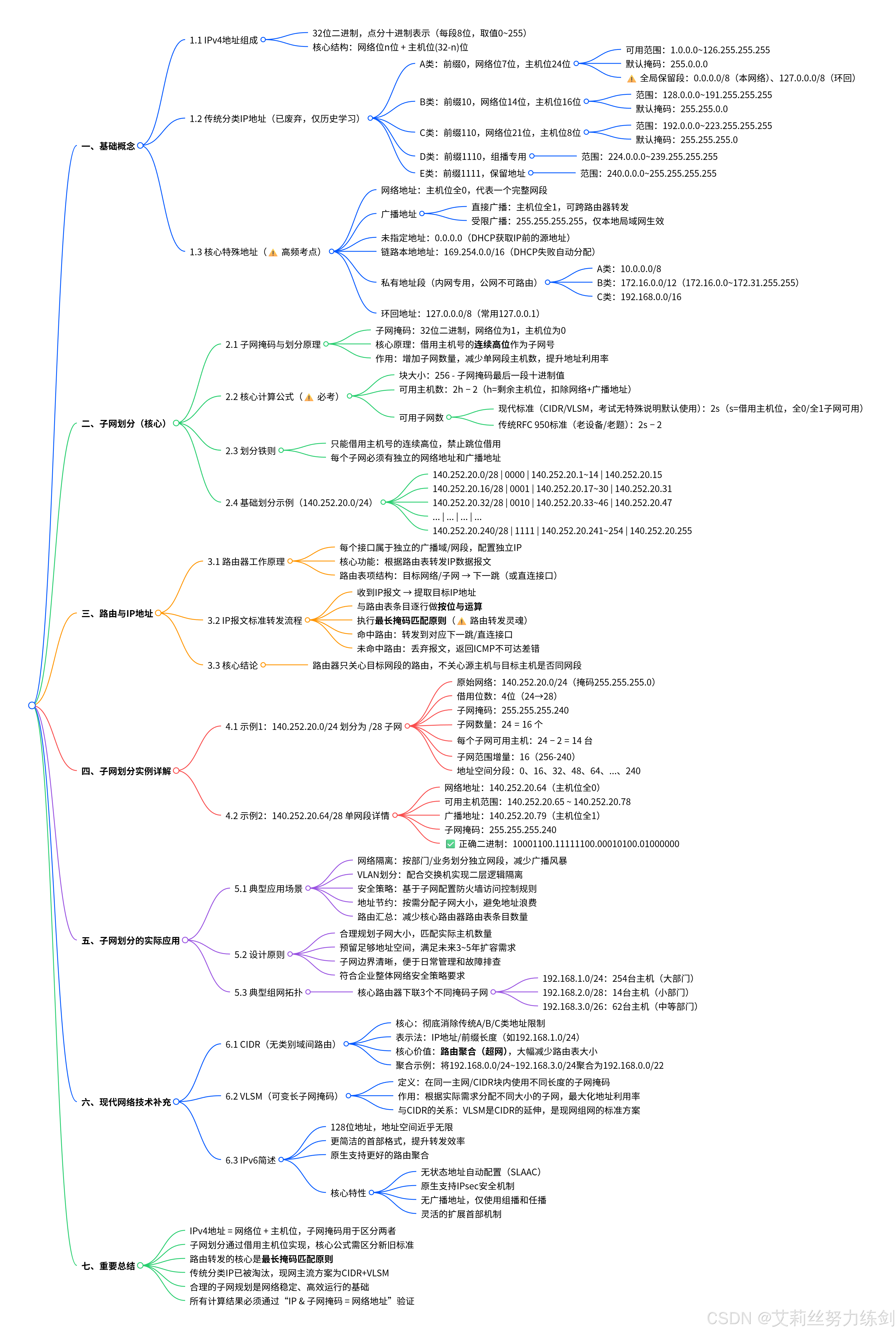

一、思维导图

二、导入语

本文是网络层 IPv4 协议的完整进阶学习笔记，严格还原原 PDF 的全部内容，从 IP 地址的本质构成出发，深入讲解网段划分的底层逻辑、路由器的工作原理、DHCP 自动分配机制、IP 地址分类的演进、CIDR 与子网掩码的计算、私有 / 公网 IP 的区别、运营商网络架构，以及解决 IPv4 地址枯竭的核心技术 NAT 的完整工作流程。本文不仅包含理论知识，还加入了大量实际案例、真机命令实操、C 语言代码实现和学习建议，形成了 "概念→原理→计算→实操→架构" 的完整逻辑链条，是复习网络层协议、构建完整网络知识体系的核心资料，能帮你快速唤醒课堂学习记忆，彻底搞懂 IP 协议的底层运行机制。

1 ~> IP：网段划分

1.1 ~> IP 地址基础与网段划分

1.1.1 ~> IP 地址的核心构成

IP 地址是一个 32 位的正整数，被划分为网络号 和主机号两部分，二者组合构成一个子网（也称为同一网段或局域网）：

网络号：保证相互连接的两个网段具有不同的标识，不同网段的网络号必须不同；
主机号：同一网段内，主机之间具有相同的网络号，但必须有不同的主机号。

IP 地址的标准 CIDR 表示形式为192.168.128.10/24，其中/24表示从头数到第 24 位为止属于网络标识，剩余的 8 位为主机标识。

1.1.2 ~> 网段划分的核心目的（重点理解）

网段划分是理解 IP 协议的第一个关键节点，其核心目的不是为了节省 IP 地址 ，而是为了快速筛定目标网段，大幅提高路由查找效率。

路由的本质是查找，而查找的本质是排除。如果没有网段划分，路由器需要在全网 43 亿个 IP 中逐个查找目标主机，效率极低。划分子网后，路由器只需根据网络号批量排除非目标网段，一次排除整个子网的所有主机，查找效率呈指数级提升。

1.1.3 ~> 网段划分的故事类比（辅助理解）

可以将整个互联网类比为一所学校：

每个学院相当于一个子网，学院号就是网络号；
每个学生的学号后几位就是主机号；
学生会主席相当于路由器，负责跨学院传递消息。

当你捡到一个学号为06321的学生证时，你不需要认识全校所有学生，只需知道06是机械学院的院号，直接把消息交给机械学院的学生会主席即可。这就是网段划分的核心逻辑：只关心网络号，不关心具体主机号，通过批量排除提高效率。

1.1.4 ~> 同一网段的核心规则

同一网段内所有主机的网络号完全相同；
同一网段内所有主机的主机号必须唯一；
不同网段的网络号必须配置不同的值；
两个不同网段的主机通信，必须通过路由器转发。

补充主机网段判别核心逻辑 ：主机收到目标 IP 后，将本机 IP & 本机配置的子网掩码 算出本机网络号，再用目的 IP & 本机子网掩码算出目标网络号；两个网络号一致则同网段，数据包内网直接转发；不一致则判定跨网段，报文交给网关路由器转发。

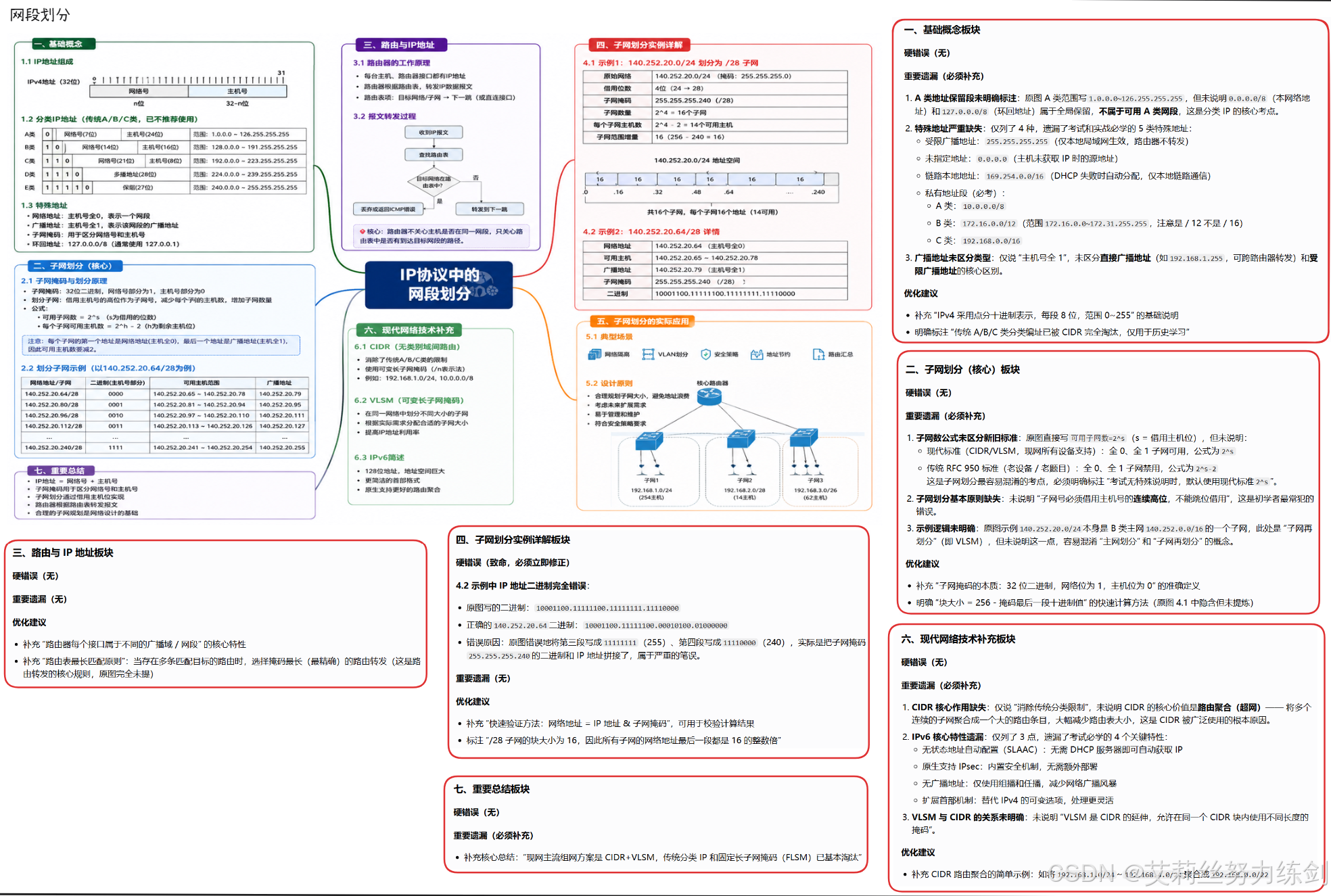

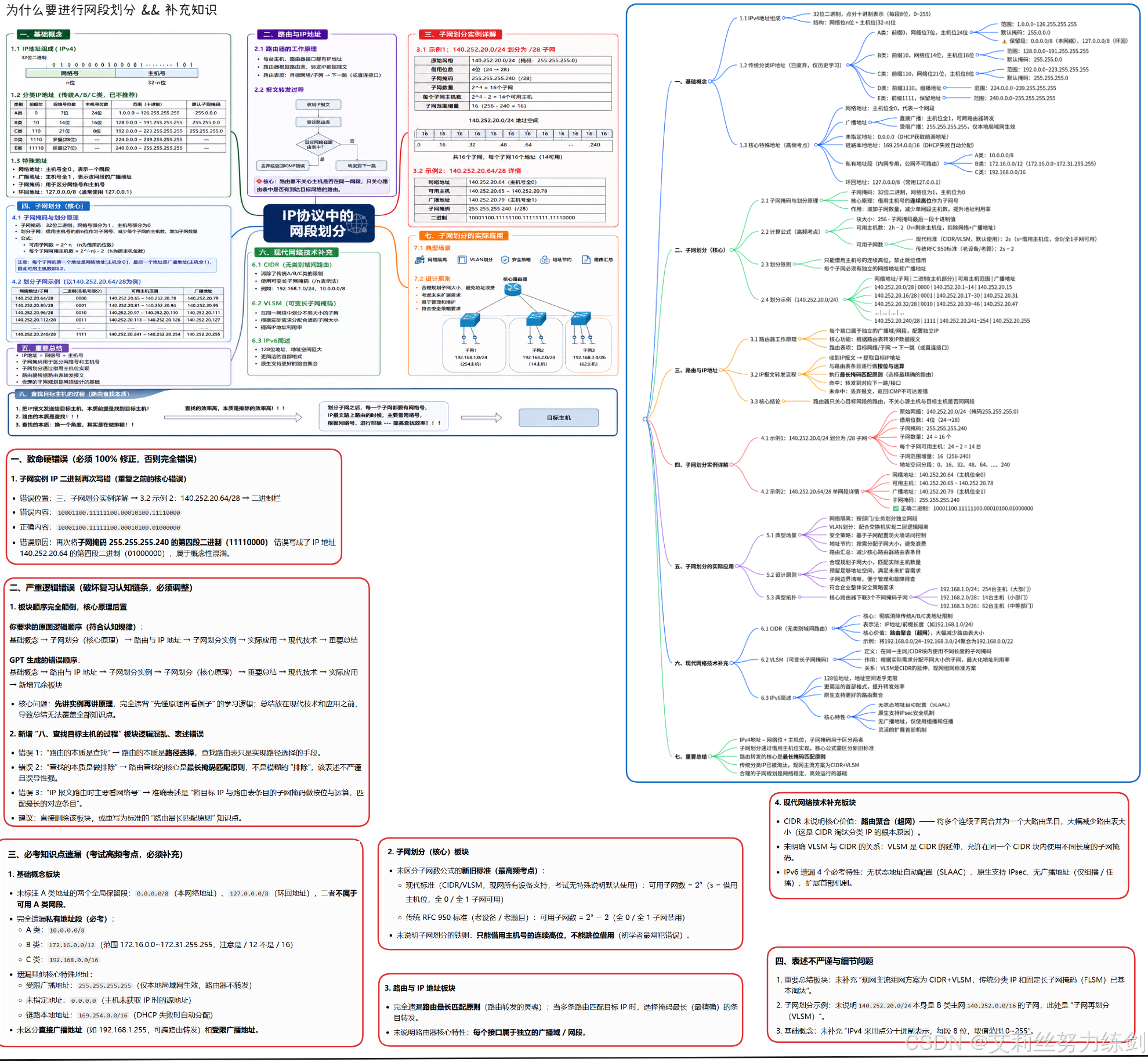

1.1.5 为什么要进行网段划分 && 补充知识的知识图谱

1.2 ~> 网络层核心设备：路由器

1.2.1 ~> 路由器的工作层级与核心功能

工作层级 ：当代路由器主要工作在网络层，同时已经延伸到应用层，可以部署 HTTP 服务（如路由器的管理界面）；
核心功能 ：构建子网，是家庭或局域网联网的第一台设备。没有路由器，就没有能够上网的 IP 地址，所有局域网 IP 都是由路由器分配的。

1.2.2 ~> 路由器的 IP 配置规则

路由器本身也是网络主机，必须配置 IP 地址；
连接两个不同子网的路由器，需要配置两个不同网段的 IP 地址；
路由器会优先为自己分配 IP 地址，主机号固定为1（例如192.168.128.1/24）。

1.2.3 ~> 路由器与光猫的区别

光猫（调制解调器）：负责将光纤中的光信号转换为电信号，是物理层设备；
路由器：负责构建子网、分配 IP 地址、跨网段转发报文，是网络层设备。

1.3 ~> IP 地址自动分配：DHCP 协议

1.3.1 ~> DHCP 的作用与应用场景

手动管理子网内的 IP 地址非常繁琐，DHCP（动态主机配置协议）能够自动为子网内新增的主机节点分配 IP 地址、子网掩码和默认网关，避免了手动配置的不便。

常见应用场景：

家庭无线路由器（内置 DHCP 服务器功能）；
企业和学校内部网络；
公共场所的 Wi-Fi 热点。

典型流程 ：当你把手机连上家里的 Wi-Fi 时，路由器作为 DHCP 服务器会自动给你的手机分配 IP 地址（如192.168.1.101）、子网掩码（255.255.255.0）和网关（192.168.1.1），然后你就能正常上网了。

1.3.2 ~> DHCP 的工作层级与传输协议

协议层级 ：严格来说 DHCP 横跨应用层和传输层，但标准归类为应用层协议，因为它负责为操作系统提供网络配置服务；
依赖协议 ：使用UDP 协议传输报文，而不是 TCP；

补充端口细节：DHCP 固定使用 UDP，客户端端口 68，DHCP 服务器端口 67，客户端无 IP 依靠广播收发报文。

特殊性：客户端在还没有 IP 地址时就需要工作，因此采用了特殊的广播机制，服务器和客户端都通过 UDP 的特定端口通信。

1.3.3 ~> DHCP 的局限性

静态 IP 需求：服务器、网络打印机等需要固定 IP 的设备，建议手动设置静态 IP，或者在 DHCP 服务器上设置 "地址保留"，让特定设备每次都获得同一个 IP；
安全风险：DHCP 本身不加密，在公共 Wi-Fi 中容易遭遇 "DHCP 欺诈"，攻击者会发送恶意的 DHCP 响应，给设备分配恶意的网关或 DNS 服务器，从而劫持流量。大型网络通常会部署 DHCP Snooping 功能来防护这种攻击。

1.4 ~> IP 地址早期划分：分类划分法

1.4.1 ~> 分类划分法的背景

IP 地址是有限的宝贵资源，早期为了满足不同规模国家和组织的需求，提出了分类划分法，将所有 IP 地址分为 A、B、C、D、E 五类。

1.4.2 ~> 五类 IP 地址的划分规则

类别	首位标识	网络号位数	主机号位数	地址范围	用途
A 类	0	7 位	24 位	<0.0.0.0> ~ <127.255.255.255>	大型网络（国家、大型企业），<127.0.0.0/8> 整段预留环回，禁止分配组网
B 类	10	14 位	16 位	<128.0.0.0> ~ <191.255.255.255>	中型网络（高校、中型企业）
C 类	110	21 位	8 位	<192.0.0.0> ~ <223.255.255.255>	小型网络（家庭、小型办公室）
D 类	1110	-	多播组号	<224.0.0.0> ~ <239.255.255.255>	多播通信
E 类	1111	-	保留	<240.0.0.0> ~ <247.255.255.255>	备用

1.4.3 ~> 分类划分法的核心缺陷

这种划分方式粒度简单粗暴，导致 IP 资源严重浪费：

A 类地址的主机号有 24 位，理论上一个子网可以容纳 1600 多万台主机，实际中几乎没有这样的网络，大量地址被闲置；
大多数组织都申请 B 类网络地址，导致 B 类地址很快就分配完了；
无法根据实际需求灵活划分子网，地址利用率极低。

1.5 ~> 现代网段划分：CIDR 无类别域间路由

1.5.1 ~> CIDR 的核心：子网掩码

为了解决分类划分法的缺陷，提出了 CIDR（无类别域间路由）技术，其核心是引入了子网掩码的概念。

子网掩码定义：一个 32 位的正整数，通常用一串 "0" 来结尾；
核心优势：网络号和主机号的划分与 IP 地址是 A 类、B 类还是 C 类无关，可以根据实际需求灵活划分网段；
兼容性：CIDR 技术与旧的分类划分法完全兼容，不会影响原有网络的运行。

补充 A 类网段拆分案例：原生 A 类网段掩码255.0.0.0(/8)，若修改子网掩码为255.255.0.0(/16)，从原主机位借 8 位充当子网位，总共拆分为KaTeX parse error: Expected group after '^' at position 2: 2^̲个子网，剩余 16 位作为主机位，每个子网容纳KaTeX parse error: Expected '}', got 'EOF' at end of input: 2^{16个主机，常用于国家级 A 类地址按省份拆分子网。

1.5.2 ~> 网络号的计算方法

将IP 地址和子网掩码进行 "按位与" 操作，得到的结果就是网络号。

示例： IP 地址：140.252.20.68（二进制：10001100.11111100.00010100.01000100）子网掩码：255.255.255.0（二进制：11111111.11111111.11111111.00000000）按位与结果：140.252.20.0，即网络号。

1.5.3 ~> 子网掩码的核心意义

子网掩码的存在，使得我们可以更加充分、更细粒度地使用分类网段。例如，一个 A 类地址可以按照省、直辖市拆分成多个更小的子网，大大提高了 IP 地址的利用率。

1.5.4 ~> 网段划分实例计算

示例 1：/24 网段（子网掩码 <255.255.255.0>）

IP 地址：140.252.20.68
网络号：140.252.20.0
地址范围：140.252.20.0 ~ 140.252.20.255
可用主机数：2^8 - 2 = 254（减去全 0 的网络号和全 1 的广播地址）

示例 2：/28 网段（子网掩码 <255.255.255.240>）

IP 地址：140.252.20.68
子网掩码二进制：11111111.11111111.11111111.11110000
按位与结果：140.252.20.64（二进制：01000000）
地址范围：140.252.20.64 ~ 140.252.20.79
可用主机数：2^4 - 2 = 14

1.5.5 ~> 主机号的特殊规则

主机号全 0：代表网络号，不可分配给主机；
主机号全 1：代表广播地址，用于向同一链路中的所有主机发送数据包，不可分配给主机。

1.5.6 ~> 真机网段查看实操（原 PDF 真机命令内容）

1.Linux 系统 ifconfig 查看：腾讯云服务器 eth0：inet192.168.202.164 netmask255.255.0.0 broadcast192.168.255.255；本地虚拟机 eth0：inet 192.168.100.239 netmask255.255.255.0 broadcast192.168.100.255； lo 环回网卡统一：inet 127.0.0.1 netmask 255.0.0.0。 2.Windows cmd ipconfig 查看：以太网适配器可查看 IPv4 地址、子网掩码、默认网关，家用环境大多为 192.168.x.x/24。

1.6 ~> 特殊 IP 地址详解

1.6.1 ~> 网络号地址

将 IP 地址中的主机地址全部设为 0，就成为了网络号，代表整个局域网。例如192.168.128.0/24代表192.168.128这个网段。

1.6.2 ~> 广播地址

将 IP 地址中的主机地址全部设为 1，就成为了广播地址。例如192.168.128.255/24是192.168.128网段的广播地址，向这个地址发送的数据包会被该网段内的所有主机接收。

1.6.3 ~> 本地环回地址

127.*段的 IP 地址用于本机环回测试，最常用的是127.0.0.1。

环回网卡工作原理 ：当你向127.0.0.1发送数据时，数据不会经过物理网卡，而是直接在本机的 TCP/IP 协议栈内部完成收发。这使得我们可以在没有网络连接的情况下测试本机的网络程序。

1.7 ~> IPv4 地址数量限制与解决方案

1.7.1 ~> IPv4 地址的总量问题

IPv4 地址是一个 4 字节 32 位的正整数，理论上一共有2^32 ≈ 43亿个地址。但由于以下原因，实际可用的地址远少于 43 亿：

大量特殊 IP 地址（网络号、广播地址、环回地址等）不能分配给主机；
每个网卡都需要配置一个或多个 IP 地址，而不是每台主机一个。

随着互联网的飞速发展，入网设备的数量早已超过了 43 亿，IPv4 地址枯竭成为了一个严重的问题。

1.7.2 ~> 地址不足的核心解决方案

动态分配 IP 地址：只给接入网络的设备分配 IP 地址，同一个 MAC 地址的设备每次接入网络得到的 IP 地址可能不同。这种方式在局域网中应用广泛，但在广域网中应用有限；
NAT 技术：目前的主流解决方案，通过网络地址转换实现内网设备共享公网 IP 上网；
IPv6：使用 16 字节 128 位来表示一个 IP 地址，地址空间几乎无限。但 IPv6 与 IPv4 是互不相干的两个协议，彼此不兼容，目前还没有全面普及。

1.8 ~> 私有 IP 地址与公网 IP 地址

1.8.1 ~> 私有 IP 地址规范（RFC1918+RFC6598）

如果一个组织内部组建局域网，IP 地址只用于局域网内的通信，而不直接连接到 Internet，理论上可以使用任意的 IP 地址。但 RFC1918 规定了常规局域网私有 IP 地址段：

10.0.0.0 ~ 10.255.255.255：前 8 位是网络号，共 16,777,216 个地址；
172.16.0.0 ~ 172.31.255.255：前 12 位是网络号，共 1,048,576 个地址；
192.168.0.0 ~ 192.168.255.255：前 16 位是网络号，共 65,536 个地址。

补充运营商专属私网段：RFC6598 规定100.64.0.0/10，用于运营商 CGN 大内网，仅运营商内部使用，无法直接访问公网。

1.8.2 ~> 私有 IP 与公网 IP 的核心区别

私有 IP ：只能在局域网内部使用，不能出现在公网中。不同局域网的私有 IP 可以重复；
公网 IP：全球唯一，用于公网通信，由运营商分配。只有公网 IP 才能标识互联网上的唯一一台主机。

常见误区纠正 ：以前我们说 "IP 地址标识一台主机"，这个说法不准确。准确的说法是：公网 IP 能够标识网络当中唯一一台主机，而私有 IP 只能标识局域网内的一台主机。

1.9 ~> 网络运营商（ISP）与网络架构

1.9.1 ~> 运营商的核心作用

我国的主要运营商是中国移动、中国联通和中国电信，它们的核心作用是：

搭建公网骨干网，负责光纤、基站等基础设施建设；
提供互联网接入服务，是内网接入公网的唯一通道；
进行流量管控、欠费管理和网络内容审查。

补充欠费断网原理：用户欠费后，访问外网的报文在运营商骨干链路处被直接丢弃；各类网络管控策略部署在运营商骨干内网，用户物理链路必经运营商线路，无法绕开运营商实现直连公网。

1.9.2 ~> "九通一平" 概念

"九通一平" 是中国城市规划和产业园区开发中的经典概念，指一个区域为吸引投资而必须具备的基础设施标准：

九通：道路、供水、排水、供电、供气、供热、通信、有线电视、宽带网络；
一平：土地平整。

其中最重要的就是 "通信"，也就是我们常说的 "光纤入户"。

1.9.3 ~> 家用路由器与企业级路由器的区别

对比维度	家用路由器	企业级路由器
设计目标	满足家庭日常上网，追求易用和性价比	7×24 小时不间断运行，追求极致稳定、安全和高效
带机量	通常支持 20-50 台设备，超过容易卡顿或掉线	单 AP 即可支持 100 台以上，整网可轻松承载数百上千终端
硬件性能	芯片和内存配置较低，满足基础数据处理	采用高性能 CPU、大容量内存，散热设计更强，处理能力是家用级的几十上百倍
功能特性	基本的路由、DHCP、NAT 功能	支持 VPN、防火墙、流量控制、负载均衡等高级功能

1.9.4 ~> 路由器的 LAN 口与 WAN 口 IP

路由器有两种类型的 IP 地址：

LAN 口 IP ：也叫子网 IP，是路由器对内的 IP 地址，用于连接家庭或企业内网设备。例如192.168.1.1就是常见的 LAN 口 IP；
WAN 口 IP：是路由器对外的 IP 地址，用于连接运营商的网络。WAN 口 IP 可能是公网 IP，也可能是运营商分配的私有 IP（10./100.64./172 段）。

1.9.5 ~> 多级网络架构

实际的网络是一个多级嵌套的结构：

你的手机和电脑连接到家用路由器，组成家庭子网；
家用路由器连接到运营商的路由器，组成运营商子网；
运营商的路由器连接到公网骨干网。

这就是为什么你访问抖音服务器时，报文需要先经过家用路由器，再经过运营商的路由器，最后才能到达公网。

1.10 ~> 核心技术：NAT 网络地址转换

1.10.1 ~> NAT 的全称与核心作用

NAT 的全称是Network Address Translation（网络地址转换） ，它的核心作用是解决私有 IP 无法出现在公网的问题，实现内网设备共享公网 IP 上网。

1.10.2 ~> NAPT（网络地址端口转换）原理

单单把源 IP 替换成路由器的 WAN 口 IP 是不够的，因为如果内网有两台电脑同时向公网发起请求，当公网服务器回包时，路由器无法分辨这个包该给哪台电脑。因此实际使用的是 NAPT（网络地址端口转换）技术：

转换规则：路由器不仅会把内网源 IP 替换成自己的 WAN 口 IP，还会修改源端口号；
映射表：路由器会在内存中维护一张 NAT 转换表，记录 "内网 IP: 端口" 与 "公网 IP: 端口" 的对应关系；
回包转发：当公网服务器回包给 "公网 IP: 端口" 时，路由器查表找到对应的内网 IP 和端口，把目的 IP 和端口改回去，精准转发给目标设备。

示例：

PC1：192.168.1.2:8080 → 路由器转换为210.21.21.21:10001
PC2：192.168.1.3:8080 → 路由器转换为210.21.21.21:10002
回包给210.21.21.21:10001时，路由器转发给192.168.1.2:8080
回包给210.21.21.21:10002时，路由器转发给192.168.1.3:8080

1.10.3 ~> 多级 NAT（运营商级 CGN）

在实际网络中，通常存在多级 NAT：

家用路由器 NAT：将家庭内网的私有 IP 转换为运营商分配的 WAN 口 IP（通常也是 10 段 / 100.64 段私有 IP）；
运营商 CGN（运营商级 NAT）：当报文到达运营商的骨干网出口路由器时，运营商会再次执行 NAT 转换，将私网 WAN 口 IP 转换为真实的公网 IP。

1.10.4 ~> 运营商 NAT 的特性

端口块分配：运营商会给每个宽带账号分配一个端口块（例如 1000 个端口），如果你的设备并发连接数超过了端口块的大小，后续的连接会被直接丢弃；
日志留存：运营商会强制记录 NAT 转换日志，包括 "时间、公网 IP: 端口、宽带账号、私网 IP" 等信息。这是为了合规，方便在出现网络安全事件时反向追查具体用户。

1.10.5 ~> NAT 技术的三大核心价值

实现了 "1 到 N" 的 IPv4 地址复用：一个公网 IP 可以同时带着几千上万台内网设备上网，彻底缓解了 IPv4 地址枯竭的问题；
实现了内网拓扑的 "隐藏" 与天然的安全隔离：公网上的设备无法主动访问内网设备，因为当一个外网数据包到达路由器时，路由器查不到对应的 NAT 映射记录，会直接把包丢弃；
实现了灵活的局域网内部业务变动：内网设备的 IP 地址或网络拓扑发生变化时，只要出口路由器的公网 IP 没变，外部互联网完全无感知。

1.10.6 ~> 报文从内网到公网的完整转发流程

以访问抖音服务器为例：

你的手机（192.168.1.201）向抖音服务器（122.77.241.3）发送请求报文，源 IP 是192.168.1.201，目的 IP 是122.77.241.3；
家用路由器收到报文后，执行 NAT 转换，将源 IP 改为自己的 WAN 口 IP（10.1.1.2），并修改源端口号，记录 NAT 映射表；
运营商路由器收到报文后，执行二次 NAT 转换，将源 IP 改为公网 IP（122.77.241.4），再次修改源端口号，记录运营商级 NAT 映射表；
报文以公网 IP122.77.241.4的身份到达抖音服务器；
抖音服务器回包，源 IP 是122.77.241.3，目的 IP 是122.77.241.4；
运营商路由器收到回包后，查表找到对应的私网 IP 和端口，将目的 IP 改为10.1.1.2，转发给家用路由器；
家用路由器收到回包后，查表找到对应的内网 IP 和端口，将目的 IP 改为192.168.1.201，转发给你的手机。

1.11 ~> IP 报头格式与源代码体现

1.11.1 ~> IP 报头的字段构成

IP 首部无选项字段时固定 20 字节，携带可选 Options 字段时长度可变，最长 60 字节，ihl 字段以 4 字节为单位标识首部总长。核心字段：

版本（4 位）：IP 协议的版本，IPv4 为 4，IPv6 为 6；
首部长度（4 位）：IP 报头的长度，以 4 字节为单位。固定 20 字节时，值为 5；
服务类型（8 位）：用于区分不同的服务质量；
总长度（16 位）：整个 IP 数据报的长度（包括报头和数据）；
标识（16 位）：用于标识同一个数据报的不同分片；
标志（3 位）+ 片偏移（13 位）：标志位控制是否允许分片，片偏移标记分片在原始报文的位置，用于链路 MTU 超限拆分数据包；
生存时间（TTL，8 位）：数据报在网络中最多可以经过的路由器跳数，每经过一个路由器减 1，减到 0 时丢弃；
协议（8 位）：标识上层协议，如 TCP 为 6，UDP 为 17；
首部检验和（16 位） ：仅校验 IP 头部数据，不校验上层载荷数据，用于检验 IP 报头的完整性；
源 IP 地址（32 位）：发送方的 IP 地址；
目的 IP 地址（32 位）：接收方的 IP 地址；
选项（可选）：用于扩展功能，最长 40 字节。

1.11.2 ~> Linux 内核中 iphdr 结构体的完整定义

c 复制代码

struct iphdr {
#if defined(__LITTLE_ENDIAN_BITFIELD)
    __u8    ihl:4,
            version:4;
#elif defined(__BIG_ENDIAN_BITFIELD)
    __u8    version:4,
            ihl:4;
#else
#error "Please fix <asm/byteorder.h>"
#endif
    __u8    tos;
    __be16  tot_len;
    __be16  id;
    __be16  frag_off;
    __u8    ttl;
    __u8    protocol;
    __sum16 check;
    __be32  saddr;
    __be32  daddr;
    /*The options start here.*/
};

说明：

ihl：首部长度（Internet Header Length）；
tos：服务类型（Type Of Service）；
tot_len：总长度（Total Length）；
id：标识（Identification）；
frag_off：片偏移（Fragment Offset）；
ttl：生存时间（Time To Live）；
protocol：上层协议；
check：首部检验和；
saddr：源 IP 地址（Source Address）；
daddr：目的 IP 地址（Destination Address）；
__be16、__be32：表示大端序的 16 位和 32 位整数，因为网络字节序是大端序。

1.12 ~> 课程安排与学习建议

1.12.1 ~> 后续课程安排

数据链路层
五种 IO 模型与非阻塞 IO
多路转接 select
Reactor 反应堆模式

1.12.2 ~> 复习期间的学习重点建议

如果时间紧张，系统部分倾向于把理论补完；
网络部分理论补到 TCP，同时要重点练习代码；
写代码的目的是让理论更深刻，不是为了写代码而写代码。

1.12.3 ~> 关于 AI 辅助项目学习方法

对于 AI 生成的项目代码，可以通过以下方法加深理解：

模块梳理：让 AI 帮你把整个项目的模块梳理清楚，形成模块与需求的对应关系表格；
Demo 验证：对于看不懂的模块，让 AI 生成一个不影响源代码的简单 Demo，先理解功能再看代码；
核心逻辑吃透：重点搞清楚数据库表结构、数据获取方式和核心接口的实现逻辑，前后端的交互逻辑可以不用那么深入；
手写版本对比：如果有手写版本的项目，可以先把手写版本搞懂，再看 AI 生成的版本，大思路就清楚了。

2 ~> 核心总结

2.1 完整逻辑链条

IP 地址构成（网络号 + 主机号）→ 网段划分（提升路由效率、主机同跨网段判别）→ 路由器（构建子网、跨网转发、LAN/WAN 口区分）→ DHCP（自动分配 IP、UDP67/68 端口、安全隐患）→ 分类划分法（ABCDE 五类，127 段环回隔离）→ CIDR + 子网掩码（按位与算网络号、A 类子网拆分、真机 ifconfig/ipconfig 实操）→ 特殊 IP（网络号 / 广播 / 环回） → IPv4 地址危机 → RFC1918+100.64 私网 / 公网 IP 区分 → NAT + 多级 CGN（NAPT 端口映射、运营商端口管控与日志）→ IP 报文头部（可变首部、分片、头部校验）→ IP 内核源码 → 学习规划

2.2 核心重点汇总

网段划分本质：依托网络号批量排除网段，优化路由查找效率；主机依靠 IP & 掩码运算区分内网直连 / 网关转发。
子网掩码 & CIDR：打破 ABC 类固定边界，精细化切分大网段，解决老式分类 IP 浪费；主机位全 0 网络号、全 1 广播地址均不可分配主机。
地址分类易错点 ：A 类 0~127 段中 <127.0.0.0/8> 专属环回，禁止商用组网；D 类多播、E 类保留。
私有 IP 两类标准 ：RFC1918 家用私网（10/172.16/192.168）、RFC6598 运营商 CGN 私网（<100.64.0.0/10>），全部无法裸奔公网。
DHCP 关键参数：应用层、UDP 协议、客户端 68 / 服务器 67 端口，无 IP 靠广播收发，存在 DHCP 劫持风险。
NAT 是 IPv4 续命核心：NAPT 同时替换源 IP + 源端口，依靠映射表实现 1 个公网 IP 承载成千上万内网终端；家用 NAT + 运营商 CGN 构成双层地址转换；运营商限制端口池并留存转换日志。
IP 首部细节：首部 20~60 字节可变，校验和只校验头部，标志 + 片偏移用于 IP 分片，TTL 限制路由跳数。
运营商链路规则：全量外网流量必经运营商骨干，欠费 / 管控报文在运营商侧直接丢弃，无法物理绕开。

结尾

uu们，本文的内容到这里就全部结束了，艾莉丝在这里再次感谢您的阅读！

|-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| ### 艾莉丝努力练剑 C/C++ & Linux 底层探索者 | 一个正在努力练剑的技术博主 *** ** * ** *** 👀 【关注】 跟随我一起深耕技术领域，见证每一次成长。 ❤️ 【点赞】 让优质内容被更多人看见，让知识传递更有力量。 ⭐ 【收藏】 把核心知识点存好，在需要时随时查、随时用。 💬 【评论】 分享你的经验或疑问，评论区一起交流避坑！ 不要忘记给博主"一键四连"哦！ "今日练剑达成！" "技术之路难免有困惑，但同行的人会让前进更有方向。" |

结语：希望对学习Linux相关内容的uu有所帮助，不要忘记给博主"一键四连"哦！

往期回顾：

【Linux网络】网络层IP协议（一）

🗡博主在这里放了一只小狗，大家看完了摸摸小狗放松一下吧！🗡 ૮₍ ˶ ˊ ᴥ ˋ˶₎ა
