【Unity UGUI】血条 / 进度条（HP Bar）

文章目录

• • [0. 效果预览](#0. 效果预览)
  • [1. 需求分析](#1. 需求分析)
  • [2. Hierarchy 搭建](#2. Hierarchy 搭建)
  • [3. 核心组件配置](#3. 核心组件配置)
  • • [Fill / Delay 两根条的 Image 配置（关键）](#Fill / Delay 两根条的 Image 配置（关键）)
  • [4. 完整代码](#4. 完整代码)
  • • [HPBarController.cs ------ 血条核心逻辑](#HPBarController.cs —— 血条核心逻辑)
    • [HPBarFollow.cs ------ 血条跟随世界角色头顶](#HPBarFollow.cs —— 血条跟随世界角色头顶)
  • [5. 使用方法](#5. 使用方法)
  • [6. 参数说明](#6. 参数说明)
  • [7. 变体与扩展](#7. 变体与扩展)
  • [8. 常见问题](#8. 常见问题)
  • [9. 性能 / 适配建议](#9. 性能 / 适配建议)

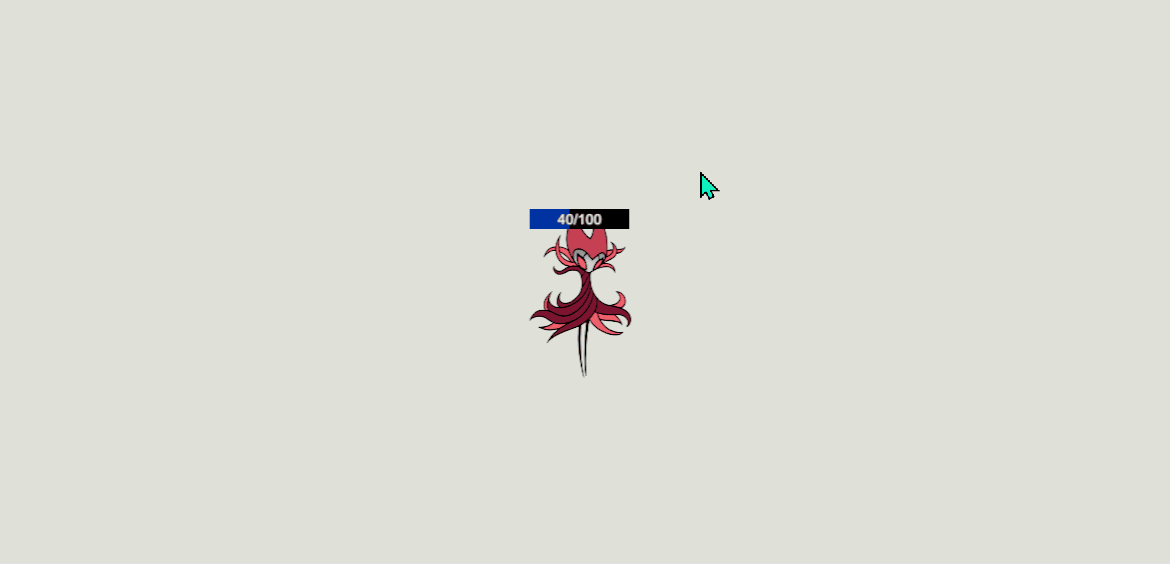

0. 效果预览

血条几乎是每个游戏都绕不开的 UI：显示当前生命值，受击时平滑掉血，低血量时变色预警，还要能跟着角色头顶跑。这篇把"两层延迟掉血血条 + 跟随世界物体 + 血量变色"一次做完，给一份可直接挂上去用的脚本。

---

1. 需求分析

核心思路：用 Image.Type = Filled 的填充比例映射血量百分比；主血条立即变化，底层再放一根"延迟条"用插值慢慢追上去，受击瞬间露出的那条缝就是"掉血缓动"的视觉来源。

典型使用场景：

• 角色 / 怪物头顶血条（World Space 或屏幕跟随）
• Boss 底部大血条（带延迟掉血、护盾分段）
• 通用进度条（加载、技能 CD、经验条）

需要实现的功能点：

• 用填充比例显示当前 HP / 最大 HP
• 受击时主血条立即下降，底层缓动条延迟跟随（延迟掉血）
• 血量低于阈值时血条变色（绿 → 黄 → 红）
• 血条跟随世界中的角色头顶，始终面向相机
• 一行 SetHP 接口对接战斗逻辑

前置知识：建议先读本系列 文章 1（总领篇），了解 Canvas 渲染模式、RectTransform 锚点轴心，以及屏幕空间 vs 世界空间的区别------本文的跟随逻辑直接依赖这些概念。

---

2. Hierarchy 搭建

血条用三层 Image 叠出来，从下到上：背景 → 延迟条 → 当前血条。

Canvas (Screen Space - Overlay)
└── HPBar                      ← 挂 HPBarController
    ├── Image_Background       ← 底色（深灰/黑）
    ├── Image_Delay            ← 延迟缓动条（Filled，偏白/黄，受击时露出）
    ├── Image_Fill             ← 当前血量条（Filled，主色）
    └── Text_HP                ← "80/100" 文本（可选，TMP 或原生 Text）

层级顺序很关键：Delay 必须排在 Fill 下面（Hierarchy 中更靠上），受击时 Fill 先缩、Delay 慢慢缩，中间露出的 Delay 颜色就是缓动效果。三层 Image 的 RectTransform 要完全重叠（同样的锚点和尺寸）。

为什么用三层 Image 而不是 Slider？Slider 自带拖拽交互和 Handle，血条根本不需要点击，用 Slider 反而要去关 Interactable、删 Handle，徒增节点。直接用 Image.fillAmount 更轻、更可控。

---

3. 核心组件配置

Fill / Delay 两根条的 Image 配置（关键）

对象	组件	关键参数
HPBar	RectTransform	Width 120, Height 14（按需）
Image_Background	Image	Color 深灰，Raycast Target ❌
Image_Delay	Image	Type = Filled ，Fill Method = Horizontal ，Fill Origin = Left，Color 浅黄，Raycast Target ❌
Image_Fill	Image	Type = Filled ，Fill Method = Horizontal ，Fill Origin = Left，Color 绿，Raycast Target ❌
Text_HP	Text / TMP	居中对齐，Raycast Target ❌

三个要点：

1. 三层 RectTransform 必须完全对齐：选中 Delay 和 Fill，锚点拉满（Anchor Min 0,0 / Max 1,1，Left/Right/Top/Bottom 全 0），让它们随 HPBar 一起缩放。
2. 全部关掉 Raycast Target：血条不接收点击，留着只会徒增 GraphicRaycaster 的检测开销（详见文章 2 的踩坑篇）。
3. Fill Method 选 Horizontal ：从左到右填充。如果要做圆形 CD 条，改成 Radial 360。

---

4. 完整代码

HPBarController.cs ------ 血条核心逻辑

using UnityEngine;
using UnityEngine.UI;

/// <summary>
/// 两层延迟掉血血条：Fill 立即变化，Delay 缓动追赶，低血量变色。
/// </summary>
public class HPBarController : MonoBehaviour
{
    // ===== Inspector 引用 =====
    [Header("引用")]
    [SerializeField] private Image _fillImage;   // 当前血量条（Filled）
    [SerializeField] private Image _delayImage;  // 延迟缓动条（Filled）
    [SerializeField] private Text _hpText;        // 血量文本（可选，可留空）

    // ===== 缓动参数 =====
    [Header("缓动")]
    [SerializeField] private float _delaySpeed = 1.5f;   // 延迟条追赶速度（每秒填充量）
    [SerializeField] private float _startDelay = 0.4f;   // 受击后延迟条停顿多久再开始追

    // ===== 血量变色 =====
    [Header("血量变色")]
    [SerializeField] private bool _useGradient = true;
    [SerializeField] private Gradient _hpGradient;       // 由血量百分比取色（红→黄→绿）

    private float _maxHP = 100f;
    private float _currentHP = 100f;
    private float _targetFill = 1f;   // 当前血量对应的填充比（0~1）
    private float _delayTimer;        // 受击后停顿计时

    private void Awake()
    {
        // 没在 Inspector 配 Gradient 时，给一套默认红→黄→绿
        if (_useGradient && (_hpGradient == null || _hpGradient.colorKeys.Length == 0))
            _hpGradient = BuildDefaultGradient();
    }

    private void Update()
    {
        // ===== 延迟条向目标追赶 =====
        if (_delayImage == null) return;

        // 受击后先停顿 _startDelay 秒，制造"血条先掉、缓动条后追"的层次感
        if (_delayTimer > 0f)
        {
            _delayTimer -= Time.deltaTime;
            return;
        }

        // 延迟条还没追上目标 → 用 MoveTowards 匀速逼近（比 Lerp 更可控，不会无限接近）
        if (_delayImage.fillAmount > _targetFill)
        {
            _delayImage.fillAmount = Mathf.MoveTowards(
                _delayImage.fillAmount, _targetFill, _delaySpeed * Time.deltaTime);
        }
        else
        {
            // 回血时延迟条直接对齐，不做缓动
            _delayImage.fillAmount = _targetFill;
        }
    }

    // ===== 对外接口 =====

    /// <summary>初始化血条（进场时调用一次）。</summary>
    public void Init(float maxHP)
    {
        _maxHP = Mathf.Max(1f, maxHP);
        _currentHP = _maxHP;
        _targetFill = 1f;
        if (_fillImage != null) _fillImage.fillAmount = 1f;
        if (_delayImage != null) _delayImage.fillAmount = 1f;
        RefreshColorAndText();
    }

    /// <summary>设置当前血量（战斗逻辑每次变化都调它）。</summary>
    public void SetHP(float current, float max)
    {
        _maxHP = Mathf.Max(1f, max);
        float clamped = Mathf.Clamp(current, 0f, _maxHP);
        bool isDamage = clamped < _currentHP;   // 是掉血还是回血
        _currentHP = clamped;
        _targetFill = _currentHP / _maxHP;

        // 主血条立即到位
        if (_fillImage != null) _fillImage.fillAmount = _targetFill;

        // 掉血时，延迟条先停顿再追；回血时立刻同步
        if (isDamage) _delayTimer = _startDelay;
        else if (_delayImage != null) _delayImage.fillAmount = _targetFill;

        RefreshColorAndText();
    }

    /// <summary>受击掉血的便捷封装。</summary>
    public void TakeDamage(float amount) => SetHP(_currentHP - amount, _maxHP);

    /// <summary>回血的便捷封装。</summary>
    public void Heal(float amount) => SetHP(_currentHP + amount, _maxHP);

    // ===== 内部：刷新颜色和文本 =====
    private void RefreshColorAndText()
    {
        if (_useGradient && _fillImage != null)
            _fillImage.color = _hpGradient.Evaluate(_targetFill);  // 按百分比取色

        if (_hpText != null)
            _hpText.text = $"{Mathf.CeilToInt(_currentHP)}/{Mathf.CeilToInt(_maxHP)}";
    }

    private Gradient BuildDefaultGradient()
    {
        var g = new Gradient();
        g.SetKeys(
            new[]
            {
                new GradientColorKey(new Color(0.85f, 0.2f, 0.2f), 0f),   // 0% 红
                new GradientColorKey(new Color(0.95f, 0.8f, 0.2f), 0.4f), // 40% 黄
                new GradientColorKey(new Color(0.3f, 0.8f, 0.3f), 1f),    // 100% 绿
            },
            new[] { new GradientAlphaKey(1f, 0f), new GradientAlphaKey(1f, 1f) });
        return g;
    }
}

HPBarFollow.cs ------ 血条跟随世界角色头顶

这里用最稳的方案：血条放在 Screen Space - Overlay 的 Canvas 上，每帧把角色的世界坐标转成屏幕坐标贴上去。相比 World Space Canvas，这种方式血条永远正对屏幕、不会被透视压扁、字也永远清晰。

using UnityEngine;

/// <summary>
/// 让屏幕空间血条跟随世界中的目标（角色头顶）。
/// 血条本身在 Screen Space - Overlay 的 Canvas 下。
/// </summary>
public class HPBarFollow : MonoBehaviour
{
    [SerializeField] private Transform _target;        // 跟随的世界目标（角色）
    [SerializeField] private Vector3 _worldOffset = new Vector3(0f, 2f, 0f); // 头顶偏移
    [SerializeField] private Canvas _canvas;           // 血条所在的 Canvas

    private RectTransform _rect;
    private Camera _uiCamera;

    private void Awake()
    {
        _rect = transform as RectTransform;
        // Overlay 模式下 worldCamera 为 null，ScreenPoint 直接当锚点用即可
        _uiCamera = _canvas != null && _canvas.renderMode != RenderMode.ScreenSpaceOverlay
            ? _canvas.worldCamera
            : null;
    }

    // 用 LateUpdate：等角色这一帧移动完再更新血条，避免抖动
    private void LateUpdate()
    {
        if (_target == null) return;

        Vector3 worldPos = _target.position + _worldOffset;
        Vector3 screenPos = Camera.main.WorldToScreenPoint(worldPos);

        // z < 0 表示目标在相机背后，隐藏血条
        bool behind = screenPos.z < 0f;
        if (_rect != null) _rect.gameObject.SetActive(!behind);
        if (behind) return;

        // 屏幕坐标 → Canvas 局部坐标
        RectTransform canvasRect = _canvas.transform as RectTransform;
        Vector2 localPoint;
        RectTransformUtility.ScreenPointToLocalPointInRectangle(
            canvasRect, screenPos, _uiCamera, out localPoint);
        _rect.localPosition = localPoint;
    }
}

---

5. 使用方法

1. 新建 Canvas（Render Mode = Screen Space - Overlay，CanvasScaler 设 Scale With Screen Size）。
2. 在 Canvas 下按 [第 2 节](#第 2 节) 搭出 HPBar（Background / Delay / Fill / Text 四层）。
3. 给 HPBar 挂 HPBarController，把 Fill、Delay、Text 拖进对应槽位。
4. 给 HPBar 再挂 HPBarFollow ，把场景里的角色拖进 Target，Canvas 拖进 Canvas。
5. 在角色的战斗脚本里拿到 HPBarController 引用，Start 里调一次 Init(maxHP)，之后每次血量变化调 SetHP(current, max)（或 TakeDamage / Heal）：

public class Enemy : MonoBehaviour
{
    [SerializeField] private HPBarController _hpBar;
    private float _hp = 100f;

    private void Start() => _hpBar.Init(_hp);

    public void OnHit(float dmg)
    {
        _hp -= dmg;
        _hpBar.SetHP(_hp, 100f);   // 主条立即掉，缓动条延迟追
    }
}

运行后受击，主血条瞬间下降，浅黄的延迟条停顿一下再缓缓追上，血量越低血条越红。

---

6. 参数说明

参数	类型	默认值	说明
_delaySpeed	float	1.5	延迟条追赶速度（每秒填充量，越大追得越快）
_startDelay	float	0.4	受击后延迟条停顿时长（秒），制造层次感
_useGradient	bool	true	是否按血量百分比给 Fill 变色
_hpGradient	Gradient	红→黄→绿	血量颜色映射，留空用默认
_worldOffset	Vector3	(0,2,0)	血条相对角色的世界偏移（头顶高度）

---

7. 变体与扩展

变体 1：进度条 / 加载条

去掉 HPBarFollow 和延迟条，只留 Fill，外部按 0~1 设 fillAmount 即可。加载进度、技能 CD、经验条都是同一套：

_fillImage.fillAmount = loaded / total;

变体 2：圆形 CD 冷却

把 Fill 的 Image 改 Fill Method = Radial 360、Fill Origin = Top、Clockwise = ✓，技能冷却时 fillAmount 从 0 涨到 1 就是顺时针扫光的 CD 效果。

变体 3：Boss 分段血条（护盾/多血条）

用一个数组装多段血量，当前段空了切到下一段、换底色，常见于 Boss 多阶段战。核心是把 SetHP 改成对"当前段"操作，段满/段空时切换 Fill 的颜色。

---

8. 常见问题

Q：血条不填充，整条始终满 / 始终空？

A：99% 是 Image 的 Type 没设成 Filled，或 Fill Method 不对。Type 必须是 Filled，fillAmount 才会生效；普通 Simple 模式下改 fillAmount 没有任何反应。

Q：延迟条和主血条对不齐，露出一条边？

A：Delay 和 Fill 两个 RectTransform 没完全重叠。选中它们把锚点拉满（Min 0,0 / Max 1,1，四边 offset 全 0），让它们和 HPBar 同尺寸。Fill Origin 也要一致（都 Left）。

Q：血条跟随时疯狂抖动？

A：跟随逻辑要放在 LateUpdate 而不是 Update------Update 里角色可能还没移动完，血条会比角色慢一帧导致抖动。本文 HPBarFollow 已用 LateUpdate。

Q：角色转到相机背后，血条还显示在屏幕上？

A：WorldToScreenPoint 在目标位于相机背后时 z < 0，但 x/y 仍会算出一个镜像坐标。必须判断 screenPos.z < 0 时隐藏血条，本文已处理。

Q：大量怪物时血条很卡？

A：每个血条每帧都在 LateUpdate 算坐标 + 可能触发 Canvas Rebuild。见下方性能建议，重点是关 Raycast Target、拆 Canvas、屏外剔除。

---

9. 性能 / 适配建议

• 全部关闭 Raycast Target：血条不接收点击，背景/Delay/Fill/Text 的 Raycast Target 全勾掉，减少 GraphicRaycaster 每帧的射线检测（参考文章 2）。
• 血条单独拆一个 Canvas ：血条每帧改 fillAmount、改位置会触发 Canvas Rebuild/Rebatch，和主 UI 放一起会带着整个 Canvas 一起重建。把所有血条放进一个独立 Canvas，把"脏"的影响隔离开。
• 屏外剔除 ：screenPos.z < 0 或超出屏幕范围的血条直接 SetActive(false)，不渲染也不算坐标。
• 大量血条上对象池：RTS / 割草游戏几十上百个血条，频繁 Instantiate/Destroy 会造成 GC 卡顿，用对象池复用血条实例（这套机制会在后续"无限滚动列表"一篇详细展开）。
• 文本用 TMP ：原生 Text 每次改字会触发网格重建，血量数字频繁变化建议换 TextMeshPro，并尽量降低刷新频率（如每 0.1 秒刷一次，而非每帧）。
