AFE处理顶层模块：

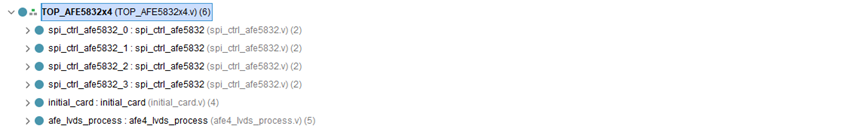

TOP_AFE5832x4作为顶层模块，例化了三个子模块：spi_ctrl_afe5832、initial_card、afe4_lvds_process；
spi_ctrl_afe5832模块：spi时序控制模块，接收外部几个通道的spi读写请求，转换为spi线路的时序去读写afe芯片；
initial_card模块：初始化模块，初始化afe，输出初始化结束的状态，实现复位等操作，需要使用到spi读写寄存器；
afe4_lvds_process模块：前述的afe的lvds数据接收处理模块，需要使用到spi读写寄存器；
实现逻辑：
上电后，100M时钟稳定，
initial_card模块通过spi和控制管脚初始化afe，初始完毕后拉高init_card_ok；
afe4_lvds_process模块接收到init_card_ok为1后开始lvds的解串同步扫描等操作；
如果同步成功拉高sync_lvds_ok信号，通知外部其他模块可以使用其输出数据；
如果同步失败拉高afe_soft_rst信号，通知initial_card模块再次进行一次AFE芯片的复位和初始化工作，将整个流程再次进行一遍；
仿真验证：

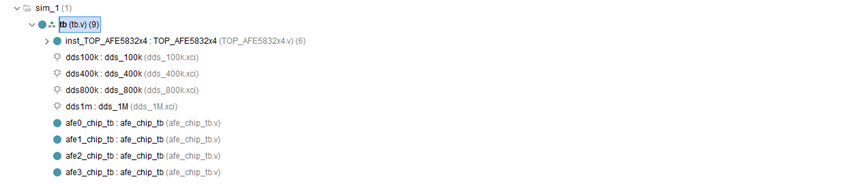

在tb中模拟afe芯片的逻辑，实现spi时序和数据模拟，

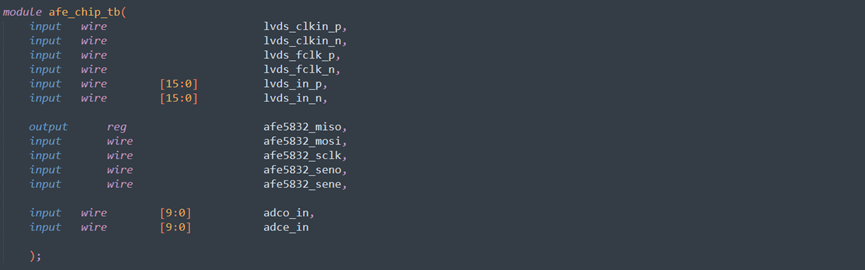

afe_chip_tb模块是一个afe5832简易仿真模型，模拟afe芯片在本次实验中使用到的时序；
模块功能：
模拟AFE5832芯片的核心功能：
SPI从机响应：响应FPGA的SPI读写操作，模拟内部两组寄存器；
LVDS数据发送：生成符合AFE5832时序的LVDS的多通道串行数据；
时钟生成：产生LVDS接口所需的高速时钟（800MHz）和帧时钟（50MHz）
LVDS数据生成逻辑：
位时钟（800MHz）：DDR模式，数据速率1.6Gbps；
帧时钟（50MHz）：每20ns一个帧周期；
数据：每个帧时钟周期内传输20位数据（10位奇数+10位偶数）；
双沿：在800MHz时钟的双边沿更新数据；
测试模式：当寄存器2的值为0x180时，进入测试模式，测试模式下，使用固定的测试数据或从寄存器5读取用户设置的测试数据，正常模式下，使用外部输入的adce_in和adco_in数据；
仿真结果：
如果直接给到正确测试数据，在仿真中，我们没有做时延等操作，所以在仿真模型输出的时序就是最好的时序，
上图为lvds_s2p模块，可以看到125M时钟域的8bit数据，转换到了100M时钟域的170bit，16通道联合的10bit数据，

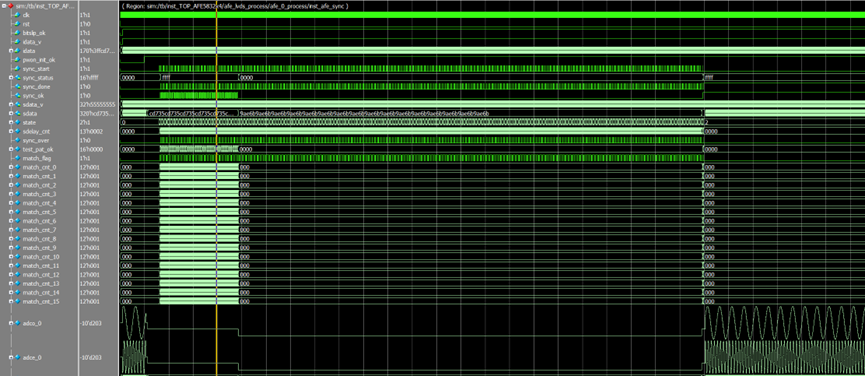

上图为afe_sync模块时序，可以看到，512扫描开始一段时间，时序采样位置好，其中各通道的macth_cnt匹配计数器都在连续计数，这段时间每次扫描的sync_ok也都能拉高，表示能同步上，说明数据正确；
但是等到扫描多次后，扫描操作给数据通道施加的输入延时，导致之前的最佳时序渐渐采样不到正确数据，一直保持到扫描结束，
可以看到最后同步成功，输出正弦波波形；

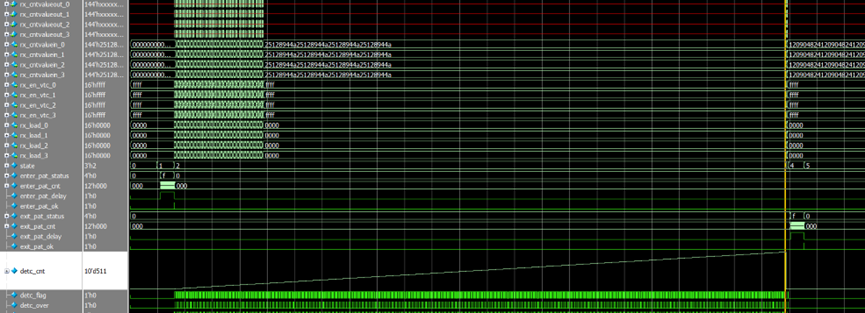

上图为时延控制模块idelay_ctrl，其中扫描512次的detc_cnt计数器从0递增到511，

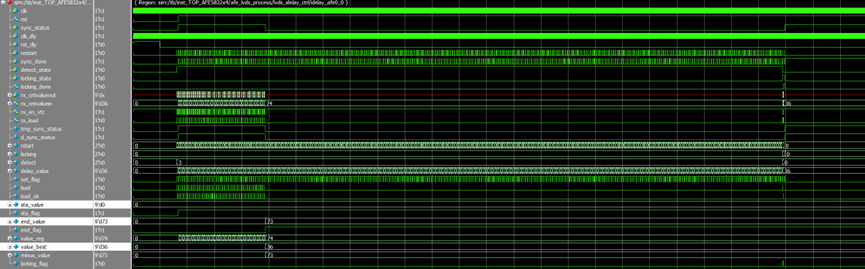

上图为通道0例化的idelay_lane延时控制单元模块，可以看到，在512次扫描中，匹配成功的扫描处于前面一小部分，得到的同步窗口是从0开始到73，所以这里最后设置的最佳延时值就取了中心点的36；
可以看出对于同步逻辑和有效窗口的搜索逻辑正确实现；
接下来验证如果，如果在第一次全秒扫描中给出错误的测试数据，模拟实际上板出现无法同步的极端情况，当afe软复位后，后续再次工作的串行时序和上一次不同，就有可能会同步上，这里仿真是验证这个软复位逻辑在同步失败后能否被触发；

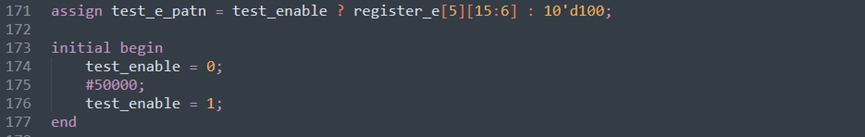

把仿真模型中的下面代码：

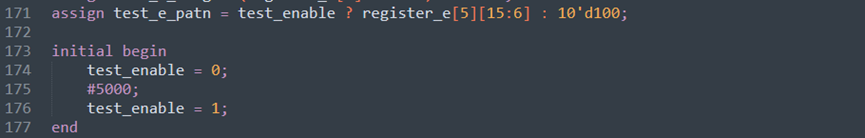

改为：
在前面50毫秒，输出一个与测试数据不相干的值，逻辑就无法同步，一次扫描大概耗时50ms；

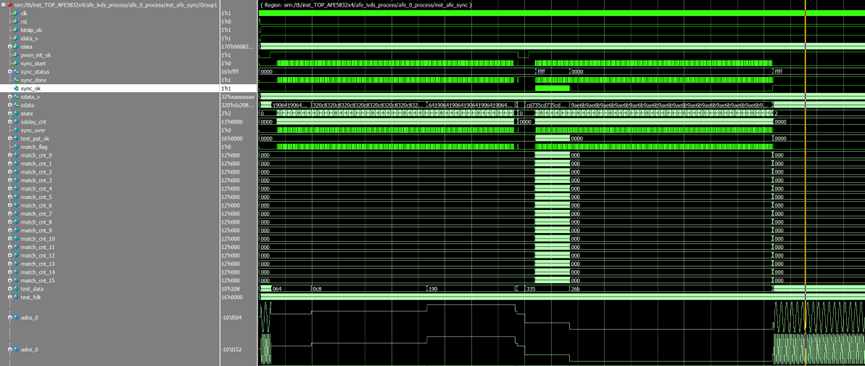

上图为afe_sync模块波形，可以看到在第一次扫描时，未同步，进行了第二次 ，然后扫描成功，

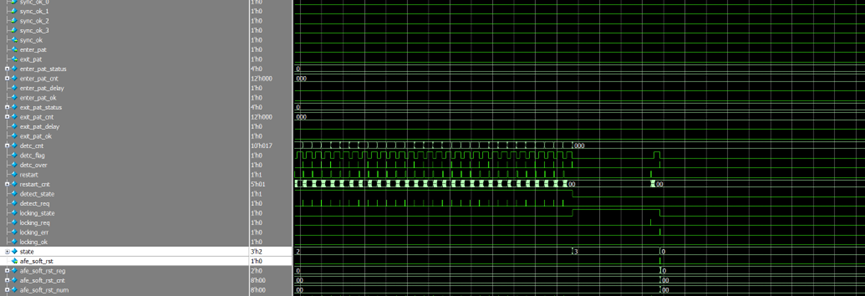

上图为时序控制模块逻辑，可以看到，state状态在3时，设置最佳延时值尝试锁定后，检测到locking_err拉高，表示最佳配置无法同步，于是拉高afe_soft_rst取重新开始复位扫描；
可以看到上图，在第二次扫描时把测试数据输出，就能同步成功，拉高looking_ok，扫描成功；
