标签：#RK3588 #MCU #机器人运动控制 #异构协同 #ROS2 #高精度伺服 #实时控制 #智能机器人
摘要： 随着人形机器人、高精度机械臂、自主移动机器人（AMR）、户外智能作业机器人快速迭代，传统单一主控架构普遍陷入"智能算力不足"或"实时控制缺失"的两难困境。纯Linux主控无法满足微秒级运动闭环与安全硬实时需求，单一MCU算力薄弱无法承载SLAM建图、AI视觉、复杂轨迹规划等高阶算法。本文详解RK3588+MCU异构协同架构 的核心原理、软硬分工、通信机制、运动控制流程与工程优化方案，依托RK3588旗舰级AI算力与MCU硬核实时能力，打造"上层智能决策+底层高精度实时驱控"的下一代机器人运动控制核心，完美解决高性能机器人智能化与实时性兼容难题。
一、前言：机器人运动控制的核心矛盾
现代机器人运动控制早已不再是简单的电机启停、匀速行走控制。无论是多轴机械臂的精准轨迹复刻、人形机器人的动态平衡，还是AMR机器人的避障跟随、户外机器人的复杂路况自适应，都对控制器提出了双重极致要求：
一方面需要强大的通用算力与AI算力 ，支撑SLAM导航、视觉识别、运动学解算、全局路径规划、多传感器融合等复杂算法；另一方面需要微秒级硬实时响应 ，保障伺服闭环、多轴同步、姿态矫正、紧急安全保护等关键运动控制任务稳定执行。
当前主流两种主控架构均存在致命短板：
-
单RK3588/ARM Linux架构：算力充足、生态完善，适配ROS2智能开发，但Linux非实时内核存在调度抖动、延时不确定问题，无法满足高精度运动闭环控制的硬实时要求，高速运动场景易出现轨迹偏移、控制抖动。
-
单MCU架构：硬实时性强、控制精度高、稳定性好，但算力资源匮乏，无法运行高阶智能算法，仅能实现基础运动控制，无法适配智能化机器人迭代需求。
在此背景下，RK3588+MCU异构协同架构成为下一代高性能机器人运动控制的最优解，彻底打通"智能决策"与"实时控驱"的技术壁垒，兼顾算力、实时性、稳定性与扩展性。
二、异构协同核心架构：精准分工，优势互补
RK3588+MCU方案采用非对称多核协同（AMP）架构，严格分层解耦、各司其职，从硬件底层实现智能层与控制层的物理隔离与高效联动，是工业级、高性能机器人的标准控制架构。
2.1 RK3588：机器人智能决策大脑（非实时复杂任务）
RK3588作为瑞芯微旗舰工业级SoC，搭载4×A76+4×A55八核架构，主频最高2.4GHz，内置6TOPS NPU与高性能GPU，具备超强的通用计算与AI推理能力，专职承担机器人非实时、高算力、高复杂度的上层任务：
-

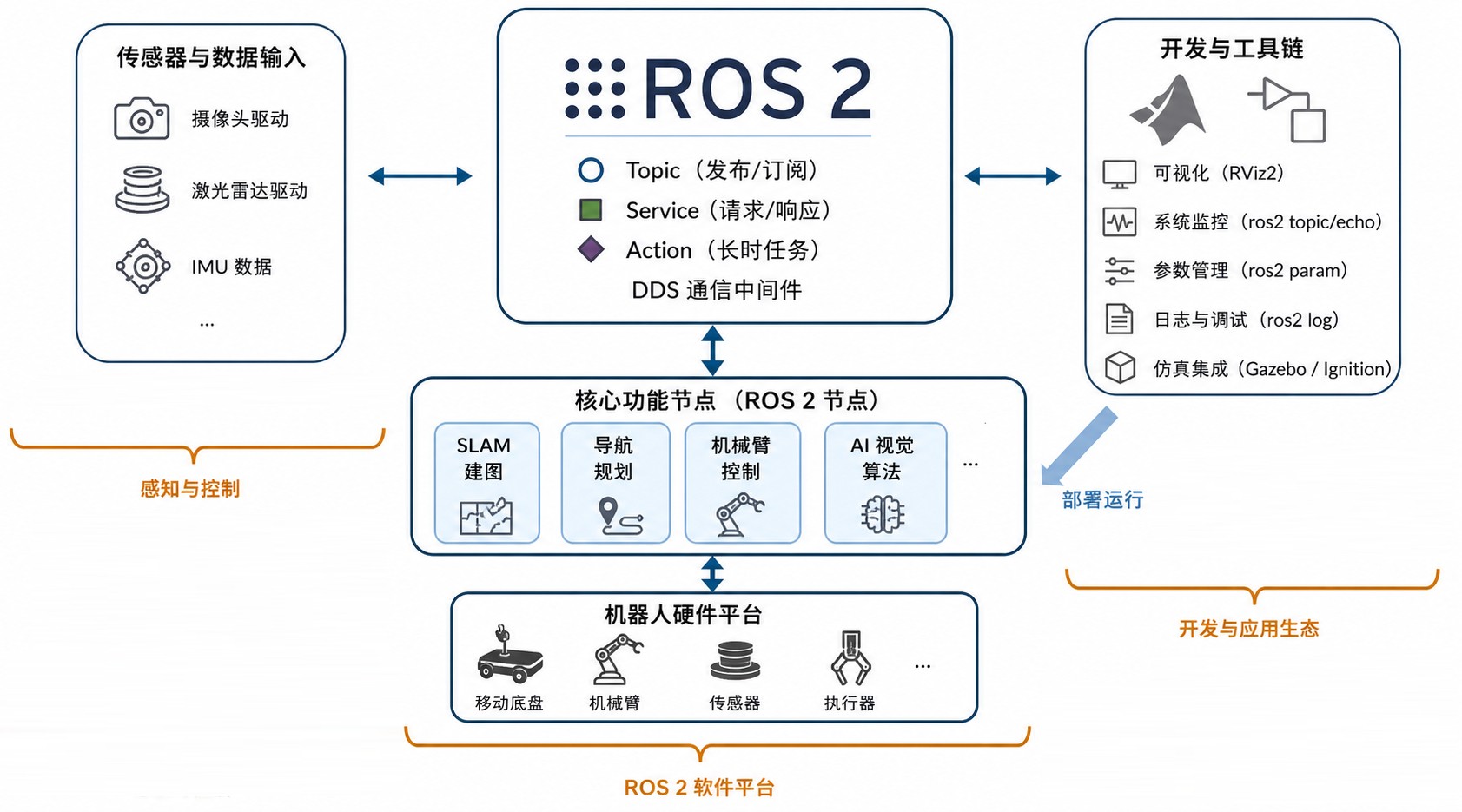

智能感知与算法运算：运行ROS2系统，完成激光雷达、视觉、IMU多传感器融合，实现SLAM建图、全局路径规划、动态避障、运动学正逆解算；
-
AI视觉智能处理：依托NPU算力部署轻量化模型，完成目标识别、姿态检测、环境语义分割，为运动策略调整提供智能依据；
-
任务调度与交互：负责整机任务管理、云端数据交互、远程调试、HMI人机交互、状态日志存储与分析；
-
轨迹指令生成 ：根据全局任务生成平滑轨迹、目标速度、目标角度等高阶运动指令，下发至底层MCU。
2.2 MCU（STM32H7）：机器人实时运动小脑（硬实时控制任务）
方案优选STM32H7系列高端工业MCU（Cortex-M7内核，400MHz主频），搭载硬件FPU浮点运算单元、高精度定时器、高速编码器接口，具备微秒级硬实时响应、抗干扰强、可靠性高的核心优势，专职底层运动控制核心任务：
-
多轴高精度闭环控制：实现电流、速度、位置三闭环PID控制，支持多电机同步、插补运动，编码器采样频率可达1MHz，保障运动轨迹精准复刻；
-
硬实时指令执行：无操作系统调度抖动，严格按照固定周期执行运动控制任务，响应延时稳定在微秒级；
-
硬件安全防护：独立处理急停、过载、堵转、过压过热等硬件中断，优先级高于所有运动任务，保障机器人运行安全；
-
底层数据采集反馈：实时采集电机状态、机身姿态、电源参数，闭环回传至RK3588，为上层算法迭代提供精准数据支撑。
2.3 架构核心价值
通过分层异构设计，彻底解决传统架构的核心矛盾：用RK3588补齐MCU的算力短板，用MCU兜底RK3588的实时性短板，实现"智能不卡顿、控制无抖动"的极致运动控制效果。
三、核心通信协同机制（工程关键）
上下层通信的实时性、稳定性、可靠性，直接决定整机运动控制精度。本方案采用SPI高速实时链路+串口冗余+硬件心跳监测三重机制，构建高可靠协同通信体系。
3.1 SPI高速主链路（运动指令专属）
RK3588作为主机、MCU作为从机，采用10MHz以上高速SPI通信，专门传输高频运动控制指令、轨迹参数、姿态闭环数据，指令交互延迟控制在1ms以内，保障高速运动、动态调速、多轴同步的流畅性，杜绝运动卡顿、滞后问题。
3.2 串口冗余链路（状态与调试专属）
依托UART串口建立辅助通信通道，负责传输低频设备状态、故障日志、调试信息、电池参数等非实时数据，分担SPI链路压力，同时为设备调试、故障溯源提供便捷通道。
3.3 硬件心跳容错机制
上下层实时交互心跳信号，一旦检测到通信超时、数据丢包、链路异常，MCU立即触发紧急停机、姿态锁定保护，彻底规避通信异常导致的机器人失控、轨迹错乱等安全问题，大幅提升工业工况可靠性。
四、完整运动控制业务流程
整套系统形成"智能规划-实时执行-闭环反馈-动态修正"的全闭环运动控制体系，流程清晰、逻辑闭环：
第一步：全局智能规划（RK3588）
RK3588融合激光雷达、视觉、IMU数据，完成环境建模、路径规划、轨迹插值，结合机器人运动学模型，生成平滑的目标速度、角度、位置运动指令。
第二步：高速指令下发（跨芯片协同）
通过SPI高速链路将标准化运动指令实时下发至STM32 MCU，完成智能层向控制层的指令传递。
第三步：硬实时闭环执行（MCU）
MCU解析指令后，通过高精度三闭环PID算法控制电机运转，搭配梯形速度曲线算法实现平滑加减速，精准执行轨迹运动，同时高速采集编码器、姿态数据。
第四步：实时闭环反馈与动态修正
MCU将实时运动状态、电机参数、机身偏差回传至RK3588，上层算法根据反馈数据动态迭代轨迹指令，补偿路面干扰、机械误差，实现高精度自适应运动控制。
五、方案核心差异化优势
5.1 算力与实时性双向拉满
既拥有RK3588的6TOPS AI算力、多核高性能运算能力，可持续迭代高阶智能算法；又保留MCU微秒级硬实时控制能力，彻底解决Linux系统调度抖动问题，适配高精度、高速、动态复杂运动场景。
5.2 高可靠工业级稳定性
智能任务与控制任务物理隔离，上层系统卡顿、程序崩溃、算法迭代异常，完全不会影响底层运动控制与安全保护逻辑，杜绝整机失控风险，满足工业、户外、无人作业等高可靠场景要求。
5.3 极致性价比与量产优势
相较于传统"工控机+运动控制卡"分体架构，本方案高度集成、体积小巧、接线简洁，省去冗余硬件，物料与装配成本大幅降低；同时软硬件模块化设计，适配多场景快速量产迭代。
5.4 极强的拓展兼容性
RK3588生态完善，完美适配ROS/ROS2、各类视觉算法与导航框架；MCU支持多轴伺服、步进电机拓展，兼容CANopen、EtherCAT等工业总线，可快速适配机械臂、人形机器人、AGV/AMR、户外作业机器人等多类设备。
六、典型落地应用场景
-
高精度机械臂机器人：依托MCU多轴同步控制实现微米级轨迹精度，RK3588完成视觉抓取、运动学解算、智能分拣，适配工业精密作业场景。
-
人形/四足机器人：底层MCU保障动态平衡、关节高频伺服控制，上层RK3588实现环境感知、步态自适应调整，满足复杂地形行走需求。
-
工业AGV/AMR自主移动机器人：兼顾SLAM自主导航智能性与底盘运动平稳性，实现高精度循迹、定点停靠、多机协同调度。
-
户外智能作业机器人：适配农业巡检、园林作业、野外勘探等复杂工况，抗干扰能力强，可实现远程智能调度与自主作业。
七、工程常见问题与优化方案
| 工程痛点 | 根本原因 | 落地优化方案 |
|---|---|---|
| 轨迹运动抖动、低速卡顿 | Linux调度延时、指令突变无缓冲 | MCU端增加梯形/S型速度曲线滤波，固定10ms闭环周期，屏蔽上层系统抖动干扰 |
| 多轴运动不同步、轨迹偏差 | 指令下发时序不一致、无同步校准 | 基于SPI时钟同步，MCU端统一多轴控制时序，增加多轴同步插补算法 |
| 复杂工况通信丢包、控制异常 | 单通信链路抗干扰弱 | SPI+串口双链路冗余，增加CRC数据校验、指令重传、心跳容错机制 |
| AI导航与底层运动适配滞后 | 上下层指令频率不匹配 | 统一时钟基准，RK3588优化指令下发频率，MCU增加指令缓存队列 |
| 长时间运行电机过热、精度漂移 | 无实时参数校准与过载保护 | MCU实时监测电流、温度，动态调节PID参数，触发阈值自动降功率保护 |
八、技术迭代趋势
1、实时AI融合控制：依托RK3588 NPU实现环境、姿态实时推理，动态优化MCU运动控制参数，实现感知-决策-控制端到端自适应。
2、工业总线高速拓展：适配EtherCAT、高速CAN总线，实现更多轴数、更高同步精度的伺服控制，适配高端工业机器人场景。
3、全域低功耗优化：通过RK3588动态调频、MCU休眠调度，实现智能与控制分层功耗管理，大幅提升移动机器人续航能力。
4、集群协同升级：基于RK3588算力实现多机器人组网调度，结合底层精准运动控制，完成大规模机器人集群协同作业。
九、总结
RK3588+MCU异构协同架构 ，是当前机器人运动控制领域兼顾智能化、高精度、高实时、高可靠、低成本的最优技术方案。通过算力层与控制层的精准分层、高效协同，彻底解决了传统单一主控架构的技术瓶颈，既保留了Linux+ROS2的智能生态优势，又守住了MCU硬实时高精度控制的工业底线。
该架构可全面覆盖移动机器人、机械臂、人形机器人、户外作业机器人等全品类场景，是下一代高性能、智能化、量产级机器人的标准运动控制核心方案，具备极高的工程落地价值与行业推广前景。

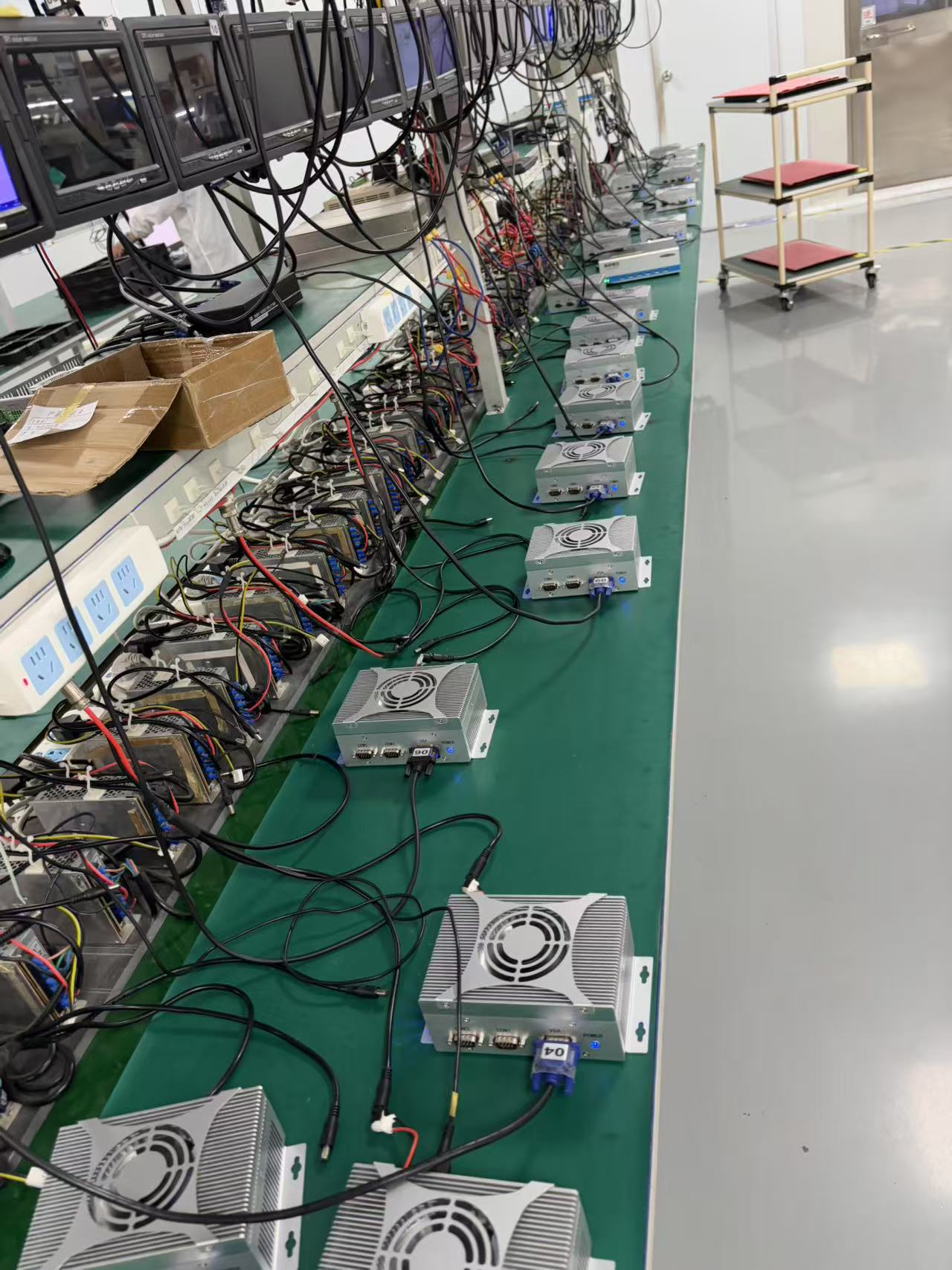

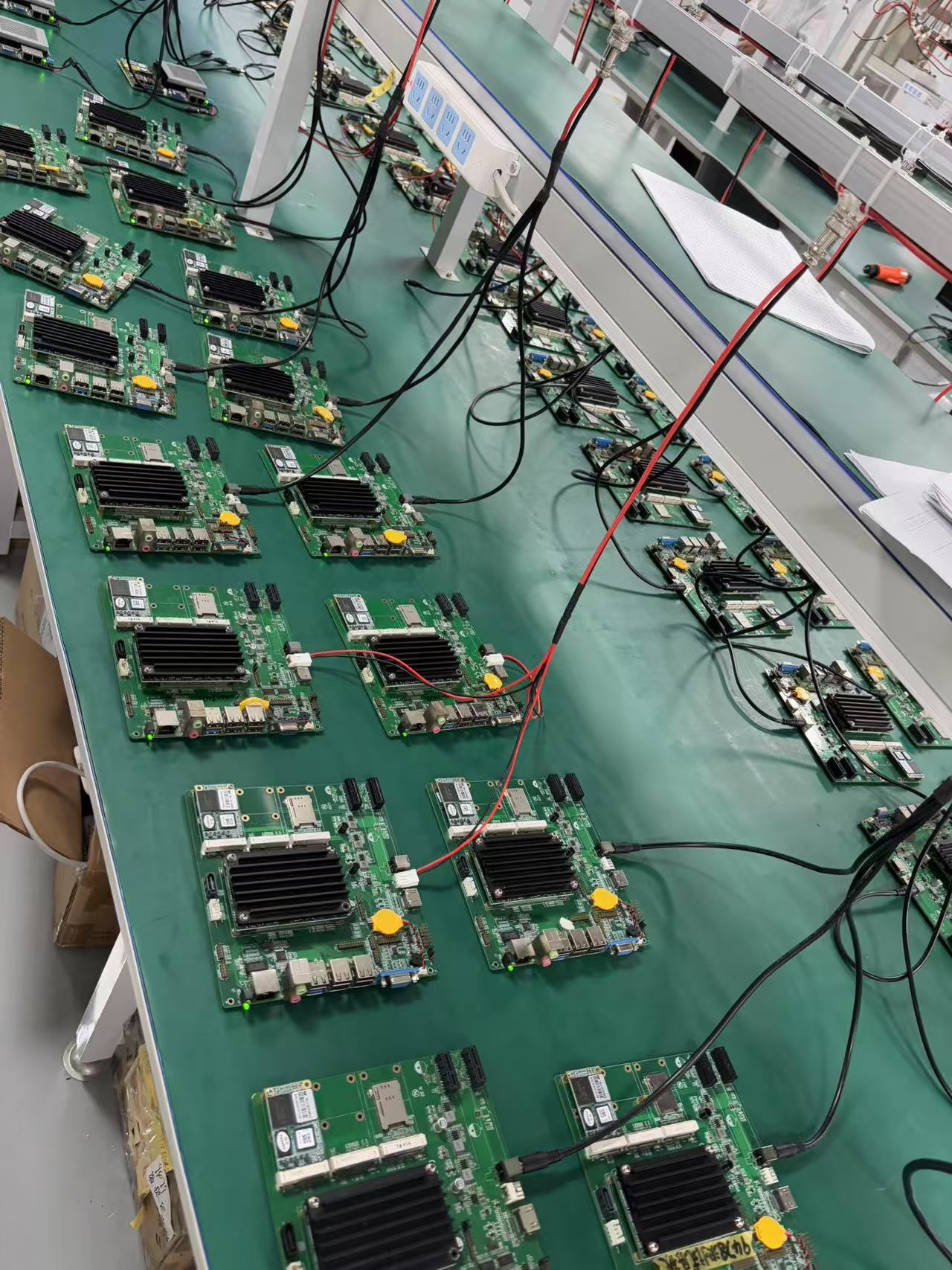

信迈提供机器人控制器OEM/ODM方案与生产服务。
