深入理解 TBN 矩阵、法线贴图与着色器实现
一、什么是切线空间（Tangent Space）

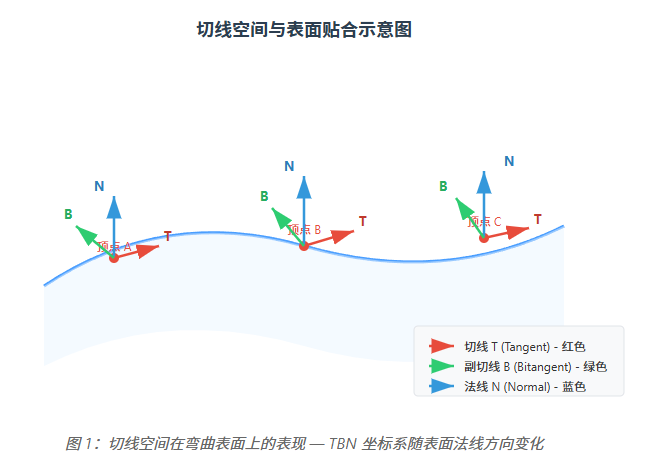

在 3D 图形渲染中，**切线空间（Tangent Space）**是一个相对于模型表面的局部坐标系。 与世界空间（World Space）或物体空间（Object Space）不同，切线空间的原点位于每个顶点的表面上， 其三个基向量会随着表面的弯曲而"贴合"在模型上。

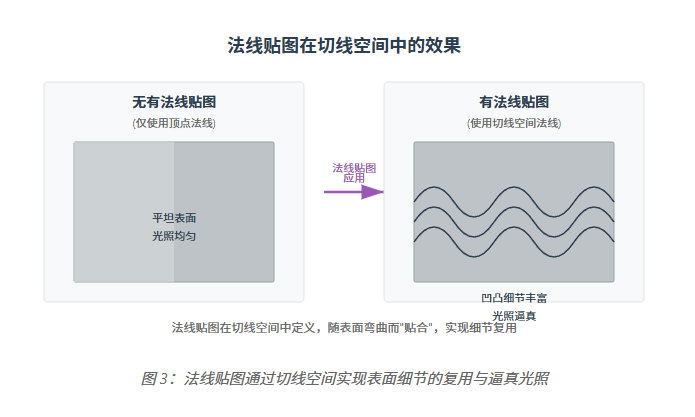

切线空间的核心价值在于：让法线贴图（Normal Map）可以通用化。 一张在平面上的法线贴图，可以直接应用到任意弯曲的表面上，而无需为每个模型单独制作法线贴图。
**💡 核心概念：**切线空间是一个"跟随表面"的坐标系。每个顶点都有自己的切线空间， 法线贴图中存储的 RGB 值，实际上是在这个局部空间中的 (x, y, z) 方向偏移量。
二、TBN 矩阵的构成

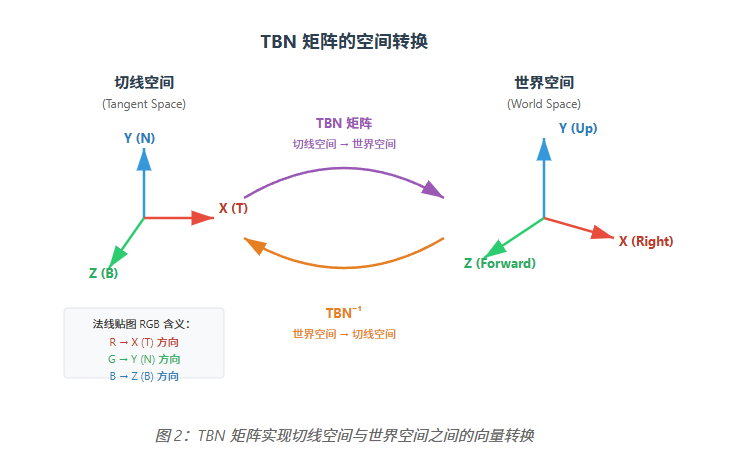

TBN 矩阵由三个相互垂直的向量组成，将向量在切线空间与世界/物体空间之间进行转换：
| 向量 | 英文 | 方向 | 作用 |
|---|---|---|---|
| T | Tangent（切线） | 沿表面的水平方向（UV 的 U 方向） | 定义表面的"左右"方向 |
| B | Bitangent / Binormal（副切线） | 沿表面的垂直方向（UV 的 V 方向） | 定义表面的"上下"方向 |
| N | Normal（法线） | 垂直于表面向外 | 定义表面的"凹凸"方向 |
2.1 法线（Normal）
法线向量 N 垂直于表面，通常由模型顶点数据直接提供（mesh.normals）。 在 Unity 中，每个顶点都携带一个法线向量，用于光照计算的基础方向。
2.2 切线（Tangent）
切线向量 T 沿着表面的 UV 坐标的 U 方向。 它告诉着色器：在模型表面上，"向右"是哪个方向。 Unity 的 Mesh.RecalculateTangents() 可以自动计算切线。
2.3 副切线（Bitangent）
副切线 B 由法线和切线的叉积得到：B = N × T。 它沿着 UV 的 V 方向，与 T 和 N 共同构成正交坐标系。
数学关系：
T · N = 0（切线与法线垂直）
B · N = 0（副切线与法线垂直）
B · T = 0（副切线与切线垂直）
|T| = |B| = |N| = 1（单位向量）
三、URP 中的切线空间实现
在 Unity 的 URP（Universal Render Pipeline）中，切线空间的计算和使用已经高度封装。 核心 Shader 变量和函数位于以下文件中：
Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlslPackages/com.unity.render-pipelines.core/ShaderLibrary/CommonMaterial.hlsl
3.1 顶点着色器中的 TBN 计算
在 URP 的 VertexShader 中，通常这样计算 TBN 矩阵：
cs
// 在顶点着色器中
v2f vert(appdata v)
{
v2f o;
// 基本的 MVP 变换
o.positionCS = TransformObjectToHClip(v.vertex.xyz);
// 法线（世界空间）
o.normalWS = TransformObjectToWorldNormal(v.normal);
// 切线（世界空间）
o.tangentWS = TransformObjectToWorldDir(v.tangent.xyz);
// 副切线（世界空间）
// w 分量存储手性信息（用于镜像 UV）
o.bitangentWS = cross(o.normalWS, o.tangentWS) * v.tangent.w;
return o;
}⚠️ 注意： v.tangent.w 存储了副切线的方向符号（+1 或 -1）， 用于处理 UV 镜像导致的坐标系手性问题。忽略它会导致法线贴图在镜像模型上出现错误。
3.2 片元着色器中的法线贴图解码
在片元着色器中，将法线贴图的采样结果从切线空间转换到世界空间：
cs
// 在片元着色器中
half4 frag(v2f i) : SV_Target
{
// 采样法线贴图
half4 normalMap = SAMPLE_TEXTURE2D(_NormalMap, sampler_NormalMap, i.uv);
// 解码法线贴图（URP 工具函数）
// 法线贴图中的值范围是 [0, 1]，需要映射到 [-1, 1]
half3 normalTS = UnpackNormal(normalMap);
// 构建 TBN 矩阵（世界空间）
half3 N = normalize(i.normalWS);
half3 T = normalize(i.tangentWS);
half3 B = normalize(i.bitangentWS);
// 将法线从切线空间转换到世界空间
half3 normalWS = normalize(
T * normalTS.x +
B * normalTS.y +
N * normalTS.z
);
// 使用世界空间法线进行光照计算
// ...
}3.3 URP 内置的 TBN 辅助函数
URP 提供了更简洁的实现方式，使用内置宏：
cs
// 方法一：使用 URP 内置的 TransformTangentToWorld
half3 normalWS = TransformTangentToWorld(
normalTS,
half3x3(i.tangentWS, i.bitangentWS, i.normalWS)
);
// 方法二：使用法线贴图助手（推荐）
// 在 Properties 中声明 _NormalMap 和 _BumpScale
half3 normalWS = NormalizeNormalPerPixel(
TransformTangentToWorld(
normalTS,
half3x3(i.tangentWS, i.bitangentWS, i.normalWS)
)
);
四、完整的 URP Shader 代码示例
以下是一个完整的 URP Shader 示例，展示如何正确使用切线空间进行法线贴图计算：
cs
Shader "Custom/URPTangentSpaceExample"
{
Properties
{
_BaseMap ("Albedo", 2D) = "white" {}
_NormalMap ("Normal Map", 2D) = "bump" {}
_BumpScale ("Normal Scale", Range(0, 2)) = 1.0
_BaseColor ("Color", Color) = (1,1,1,1)
}
SubShader
{
Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" }
Pass
{
HLSLPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
struct appdata
{
float4 vertex : POSITION;
float3 normal : NORMAL;
float4 tangent : TANGENT;
float2 uv : TEXCOORD0;
};
struct v2f
{
float4 positionCS : SV_POSITION;
float2 uv : TEXCOORD0;
float3 normalWS : TEXCOORD1;
float3 tangentWS : TEXCOORD2;
float3 bitangentWS : TEXCOORD3;
float3 positionWS : TEXCOORD4;
};
TEXTURE2D(_BaseMap);
SAMPLER(sampler_BaseMap);
TEXTURE2D(_NormalMap);
SAMPLER(sampler_NormalMap);
CBUFFER_START(UnityPerMaterial)
float4 _BaseMap_ST;
float4 _BaseColor;
float _BumpScale;
CBUFFER_END
v2f vert(appdata v)
{
v2f o;
o.positionCS = TransformObjectToHClip(v.vertex.xyz);
o.positionWS = TransformObjectToWorld(v.vertex.xyz);
o.uv = TRANSFORM_TEX(v.uv, _BaseMap);
// 计算世界空间 TBN
o.normalWS = TransformObjectToWorldNormal(v.normal);
o.tangentWS = TransformObjectToWorldDir(v.tangent.xyz);
o.bitangentWS = cross(o.normalWS, o.tangentWS) * v.tangent.w;
return o;
}
half4 frag(v2f i) : SV_Target
{
// 采样法线贴图
half4 normalSample = SAMPLE_TEXTURE2D(_NormalMap, sampler_NormalMap, i.uv);
half3 normalTS = UnpackNormal(normalSample);
normalTS.xy *= _BumpScale;
// 构建 TBN 矩阵并转换到世界空间
half3 N = normalize(i.normalWS);
half3 T = normalize(i.tangentWS);
half3 B = normalize(i.bitangentWS);
half3 normalWS = normalize(mul(normalTS, half3x3(T, B, N)));
// 采样 Albedo
half4 albedo = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, i.uv) * _BaseColor;
// 光照计算
Light mainLight = GetMainLight();
half NdotL = max(0, dot(normalWS, mainLight.direction));
half3 lighting = mainLight.color * NdotL;
// 最终颜色
half3 color = albedo.rgb * lighting + albedo.rgb * 0.1; // 加上环境光
return half4(color, albedo.a);
}
ENDHLSL
}
}
}五、常见问题与注意事项
❌ 常见错误
- 忘记对法线进行
normalize - 忽略
tangent.w手性符号 - 在片元着色器中对未归一化的 TBN 向量进行变换
- 法线贴图未设置为"Normal Map"类型
- 在 URP 中使用了内置管线的
_WorldSpaceLightPos0
✅ 最佳实践
- 始终在片元着色器中重新归一化法线
- 使用
UnpackNormal()解码法线贴图 - 使用 URP 的
GetMainLight()获取光源 - 使用
TransformTangentToWorld()辅助函数 - 在 Shader 面板中正确设置法线贴图纹理类型
5.1 为什么需要重新归一化？
在光栅化过程中，顶点着色器输出的向量在三角面片上进行插值后，长度不再为 1。 因此，在片元着色器中必须重新对法线进行归一化：
cs
// 正确做法
half3 normalWS = normalize(TransformTangentToWorld(normalTS, half3x3(T, B, N)));5.2 切线空间的左右手坐标系
Unity 使用左手坐标系 。 切线空间通常也是左手系（T 向右，B 向上，N 向外）。 但当模型的 UV 出现镜像时，tangent.w 会变为 -1， 此时副切线的方向需要翻转以保持正交性。
六、总结
切线空间是 Unity URP 着色器开发中的核心概念，理解它的构成对于正确实现法线贴图至关重要：
| 要点 | 说明 |
|---|---|
| TBN 矩阵 | 由切线、副切线、法线组成的正交矩阵，用于空间转换 |
| 法线贴图存储 | 在切线空间中存储表面凹凸信息，实现贴图复用 |
| URP 实现 | 使用 TransformObjectToWorldDir、UnpackNormal、TransformTangentToWorld |
| 注意事项 | 归一化、手性符号、纹理类型设置 |
**🎯 核心要点：**切线空间让法线贴图"跟随表面"。 TBN 矩阵是实现这一点的数学工具，将切线空间的法线方向转换到世界空间， 从而实现正确的光照计算。
