摘要：随着电磁继电器在汽车电子、工业控制及通信设备中的高密度应用，传统人工抽检或简易工装测试已无法满足对触点回跳、同步误差等隐性参数的管控需求。本文介绍一种基于高速 MCU 的继电器综合参数测试仪，解析其在线圈特性、接触特性及动态时间参数上的测试原理与技术指标。
1. 引言
在继电器量产测试中，常规万用表只能测量线圈电阻，无法量化吸合/释放电压（Pick-up/Drop-out Voltage） 及触点回跳（Bounce Time）。而这些参数直接决定了继电器在 PCBA 上的实际表现。例如，过大的吸合回跳时间可能导致后级 MCU 产生误触发；触点接触电阻（Contact Resistance）的漂移则会引起负载端的压降损耗。
针对上述问题，本方案采用高性能 MCU 为核心，构建了一套自动化测试系统。
2. 系统硬件架构
2.1 核心处理器
系统主控采用主频 168MHz 的高速 MCU，具备高分辨率的 ADC 和 PWM 输出能力，确保在电压斜坡（Ramp Wave）测试中，能够以微秒级精度捕捉继电器触点的状态翻转。
2.2 人机交互

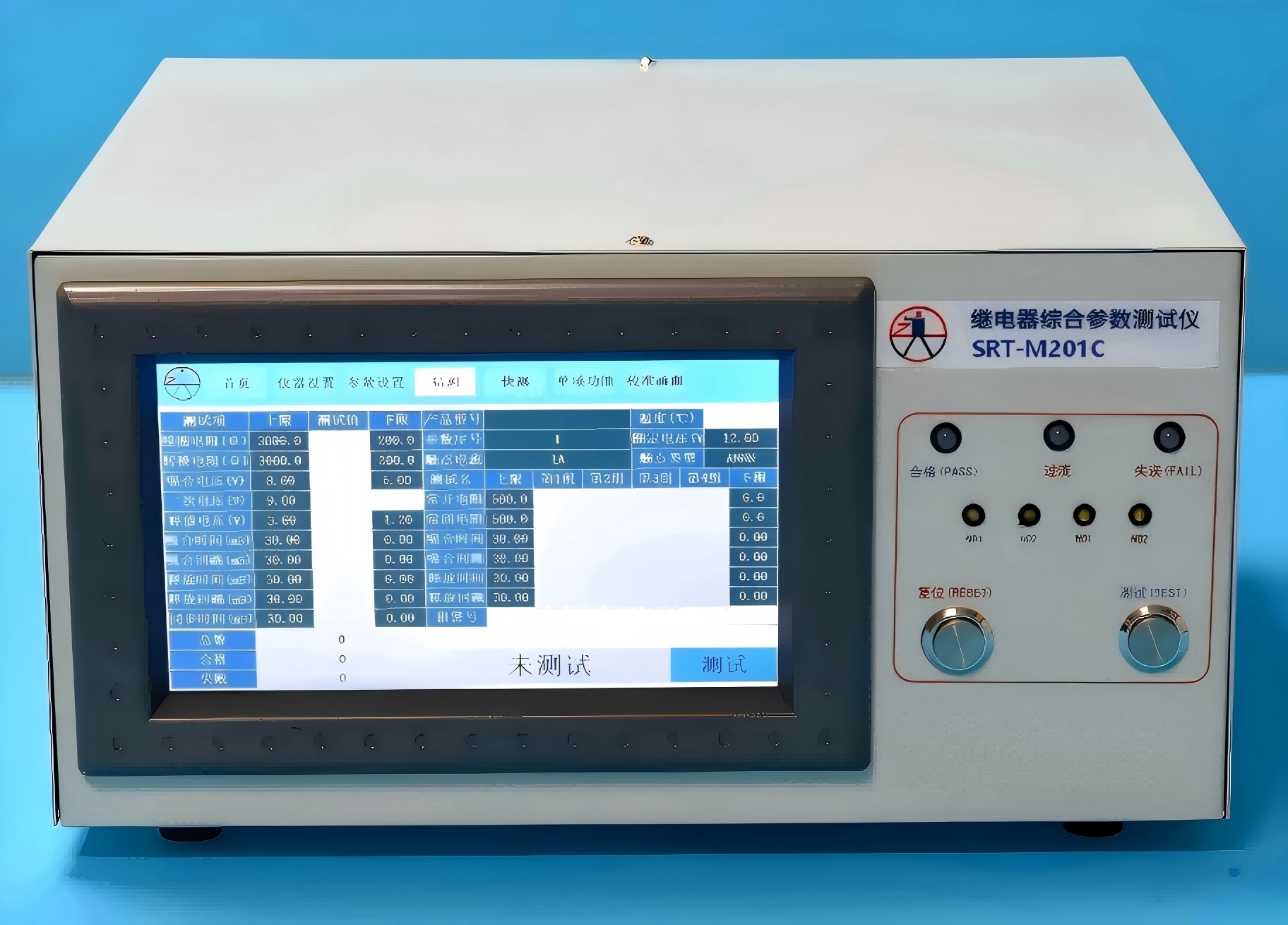

配备 7.0 英寸 IPS 触摸屏（1060×570），实现测试过程的实时波形显示与参数配置，解决了传统数码管显示信息量不足的问题。
3. 关键技术指标与测试原理
3.1 线圈电阻与接触电阻
线圈电阻测试采用恒流源分压法，分三档量程以适应不同类型继电器：
-
1--500Ω 档，分辨率 0.1Ω
-
500Ω--2kΩ 档，分辨率 0.5Ω
-
2kΩ--20kΩ 档，分辨率 5Ω
接触电阻（CR）是衡量触点质量的关键指标。系统采用 6V/1A 的测试条件（符合标准测试惯例），测量范围 0--500mΩ，分辨率高达 0.1mΩ，可有效识别触点表面氧化或镀层缺陷。
3.2 动态电压参数（吸合/释放/跟踪）
仪器输出电压范围为 DC 0--120V，最大电流 0.3A。
-
吸合电压 (Vp)：继电器触点首次闭合时的线圈电压。
-
释放电压 (Vr)：继电器触点复位断开时的线圈电压。
-
跟踪电压 (Over-travel/Follow)：即二次吸合测试。在继电器吸合后继续升高电压至设定值，验证其在过压工况下的机械稳定性。
3.3 时间参数测量（核心优势）
时间是本仪器最大的技术亮点，所有时间参数分辨率均为 0.01ms (10μs)：
-
吸合时间 & 释放时间：从施加电压到触点稳定闭合/断开的时间。
-
回跳时间 (Bounce Time)：触点闭合瞬间产生的抖动时长。这是导致数字电路误判的主要原因。
-
同步时间差：多组转换触点之间的动作延迟差异，对时序逻辑电路至关重要。
4. 测试模式对比
为了满足产线与实验室的不同需求，系统提供两种测试算法：
| 模式 | 测试波形 | 耗时 | 适用场景 |
|---|---|---|---|
| **阶梯波（精测）** | 缓慢斜坡升降压 | ≈ 1.8s | R&D 研发分析、失效分析、高精度抽检 |
| **方波（快测）** | 快速脉冲激励 | ≈ 1.3s | 生产线全检（100% ICT）、IQC 来料检验 |
5. 数据管理与扩展
仪器内置大容量存储，支持 249 组 产品规格参数存储。通过 USB/串口与 PC 端软件通信，可实现：
-
测试数据的批量导出
-
**CPK（制程能力指数）** 统计分析
-
参数分布直方图的生成
这对于继电器制造商建立可追溯的质量管理体系（QMS）具有重要意义。
6. 结论
基于 168MHz MCU 的继电器参数测试仪，通过将电压、电阻、时间三大维度的测试集成于单一平台，实现了从"定性检测（通断）"到"定量检测（特性分析）"的跨越。其高精度的时间分辨率（10μs）和大电流接触电阻测试能力，使其成为继电器生产厂商及高端电子制造企业品控环节的有效工具。
