本章概括
本章旨在设计并实现HDMI接收端的关键数据处理模块，解决从高速串行数据流中恢复出并行像素数据及控制信号的问题。HDMI接口传输的TMDS数据为串行比特流，接收端需将其转换为10位并行数据，并从中识别出行场同步状态及有效数据区域。由于传输路径延迟、时钟抖动等因素，接收端必须完成数据与时钟的动态对齐，确保采样稳定性。在此基础上，本章将利用Xilinx FPGA内置的ISERDESE2原语实现1bit转10bit的串并转换，通过主从级联方式扩展转换宽度，并设计控制字符检测逻辑，利用HDMI协议中固定的控制字符序列（如354H、0ABH等）作为有效接收的标志，最终为后续像素解码与输出提供正确对齐的数据流。
二、实现的具体功能
2.1 基于ISERDESE2主从级联的10位数据转换
HDMI每个通道的TMDS数据为串行比特流，需要转换为10位并行数据（par_dat9:0）。单个ISERDESE2原语仅支持最高8位的串并转换，因此通过主从两个原语级联实现10位转换：
主ISERDESE2：负责转换低8位（par_dat7:0）。其Q1Q8输出依次对应par_dat[7]par_dat0。
从ISERDESE2：负责转换高2位（par_dat9:8）。其Q3输出对应par_dat9，Q4输出对应par_dat8。

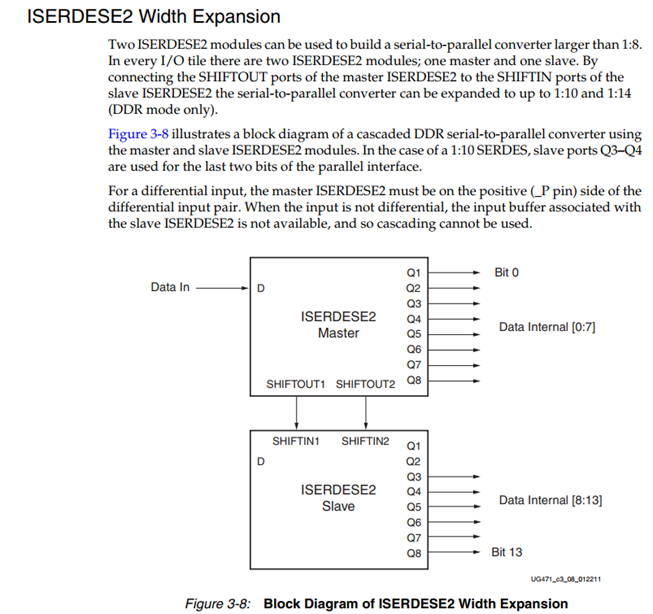

级联方式：主模块的SHIFTOUT1（低位）和SHIFTOUT2（高位）连接到从模块的SHIFTIN1和SHIFTIN2，将未转换的高2位串行数据传递给从模块处理。具体连接如图1所示。
通过此级联结构，可将输入的1bit串行数据稳定转换为10位并行数据，供后续逻辑使用。
2.2 控制字符检测与接收同步标志生成
在HDMI数据传输过程中，因为HDMI通道中还会传输音频、控制字符等信号，后面传输的内容取决于控制信号，将HDMI发来的数据信号经过串转并之后，每个通道中2bit的控制信号会被编码成对应的4个不同10bit的控制字符（354H,0ABH,154H,2ABH），在发送的每一帧图像里，B通道中都存在这样一组连续的控制字符（354H,0ABH,354H）。
在时序规范中，每一帧图像传输前，都会有如下的时序，及：
de信号为低时，行同步为0，场同步为0时：控制字符为354H。
de信号为低时，行同步为1，场同步为0时：控制字符为0ABH。
de信号为低时，行同步为0，场同步为0时：控制字符为354H。

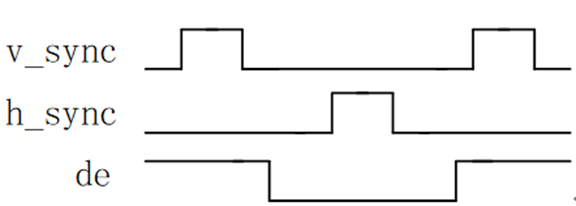

以上的控制字符为连续的，如图2所示：
当B通道中的pixel_10bit产生这样一组数据时，就证明了接收到了从HDMI线上传来的数据。要抓到这一控制信号，还需要考虑到由于HDMI线长度的影响，数据或时钟会存在延迟，为了把接收的数据对齐，我们用时钟的动态相移配置把数据和时钟调到稳定的状态，在数据与时钟对齐后，再进行串转并就会抓到这一组固定的3个控制字符，然后产生一个标志信号，代表信号接收正确，就可以通过解码计算出它的像素，也可以再把信号进行并转串输出到HDMI输出接口，给另外的显示器显示内容。
三、总结
本章围绕HDMI接收端的数据处理流程，完成了从串行TMDS数据到10位并行数据的转换，并实现了基于控制字符序列的同步检测与接收标志生成。通过ISERDESE2原语的主从级联设计，成功将1bit串行流扩展为10bit并行数据（par_dat9:0），其中主模块负责低8位、从模块负责高2位，并利用SHIFTOUT与SHIFTIN的级联链路保证了数据传输的完整性。在此基础上，针对HDMI协议中B通道特有的控制字符序列（354H → 0ABH → 354H），设计了检测逻辑，能够实时监控并识别该序列。为解决因线缆长度等因素引起的数据与时钟相位偏移，采用动态时钟相移配置进行稳定对齐，只有当连续捕获到正确的控制字符序列后，才置位接收有效标志信号，确保后续像素解码和输出显示的可靠性。本章实现的功能为HDMI接收链路提供了稳定、可同步的数据基础，并可直接用于环出显示或进一步图像处理。
下次我们来详细介绍时钟的动态相移配置。
