大家好，我是老张。
上篇文章讲了模拟地和数字地，有兄弟曾经问了一个很实战的问题："老张，我面试时说ADC前端加运放跟随器是为了阻抗匹配，面试官又问'如果传感器输出阻抗很低，还需要跟随器吗'，我犹豫了。"
这个问题问到点子上了。ADC前端设计是嵌入式硬件中最容易"照猫画虎"的地方------很多人知道要加跟随器，但说不清什么时候必须加、什么时候可以省、省了会有什么后果。面试官追问两句，就露馅了。
今天老张就把ADC前端信号调理这件事从头到尾拆清楚，让你面试时能从"信号源阻抗"讲到"采样电容充电过程"，再到"RC滤波和跟随器的配合逻辑"。
目录
[2.1 跟随器的电路接法](#2.1 跟随器的电路接法)
[2.2 跟随器解决的核心问题：阻抗变换](#2.2 跟随器解决的核心问题：阻抗变换)
[2.3 在ADC前端的典型位置](#2.3 在ADC前端的典型位置)
[3.1 ADC内部采样电路的工作原理](#3.1 ADC内部采样电路的工作原理)
[3.2 采样电容充电过程------这是理解一切的关键](#3.2 采样电容充电过程——这是理解一切的关键)
[3.3 不只是充电精度------采样电容的电荷注入效应](#3.3 不只是充电精度——采样电容的电荷注入效应)
[4.1 判断标准：信号源输出阻抗 × 采样电容 << 采样时间](#4.1 判断标准：信号源输出阻抗 × 采样电容 << 采样时间)
[4.2 哪些场景输出阻抗足够低？](#4.2 哪些场景输出阻抗足够低？)
[4.3 追问："我用电阻分压测电池电压，不加跟随器能行吗？"](#4.3 追问：“我用电阻分压测电池电压，不加跟随器能行吗？”)
[4.4 如果不想加跟随器，怎么补救？](#4.4 如果不想加跟随器，怎么补救？)
一、面试官问这道题，到底在考什么？
表面上是问一个运放电路，实际上考察三个层次：
第一层：知不知道跟随器的作用？ 能说出"高输入阻抗、低输出阻抗、阻抗变换"。60分。
第二层：为什么ADC需要低阻抗驱动？ 能从采样保持电路的充电过程解释。80分。
第三层：什么情况下可以不加跟随器？判断标准是什么？不加的话怎么补救？ 能给出定量判断依据。95分。
二、第一层：跟随器是什么？解决什么问题？
2.1 跟随器的电路接法

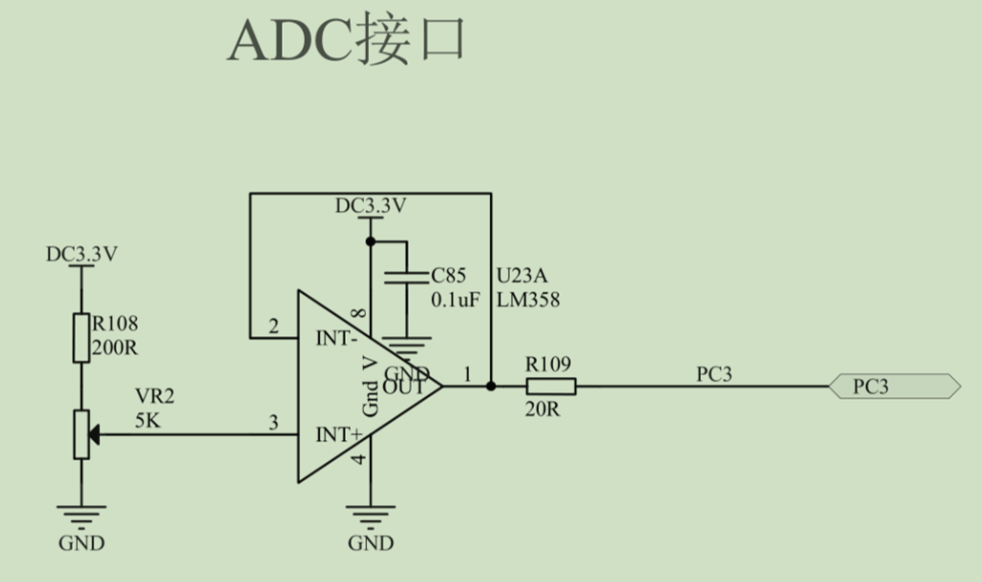

电压跟随器是运放最基础的电路之一。接法极其简单：输出端直接连到反相输入端，信号从同相输入端输入。
输出电压等于输入电压，放大倍数约等于1。很多人第一次看到这个电路都觉得奇怪："放大1倍，接了个寂寞？"其实跟随器放大的不是电压，是电流驱动能力。
2.2 跟随器解决的核心问题：阻抗变换
跟随器有三个关键特性：
输入阻抗极高：运放的同相输入端输入阻抗通常在MΩ甚至GΩ级别。对前级电路来说，跟随器几乎不取电流，不会给信号源造成负担。
输出阻抗极低：运放输出级的开环输出阻抗通常在几十Ω量级，加了负反馈后等效输出阻抗可以降到1Ω以下甚至接近零。对后级电路来说，跟随器几乎能输出任意电流而不掉电压。
电压增益约等于1：信号幅度不变，只是换了驱动能力。
一句话：跟随器把高阻抗的虚弱信号，变成低阻抗的强劲信号，幅度不变。就像一个力气大的跟班，你出多少力，他就帮你推同样大小的力，但能推动更重的负载。
2.3 在ADC前端的典型位置
传感器信号进来，第一级可能是放大或滤波，然后进跟随器，跟随器输出直接接ADC输入引脚。跟随器在这里扮演了"缓冲器"的角色------隔离了前级调理电路和ADC采样电路的相互影响。
三、第二层：为什么ADC需要低阻抗驱动？
这一层是面试的及格线。说不出这一层，说明你只是背了"要加跟随器"这个结论。
3.1 ADC内部采样电路的工作原理
ADC（以SAR型逐次逼近ADC为例，STM32和大多数MCU都是这种）的输入引脚后面，有一个采样保持电路 ，核心是一个采样开关 和一个采样电容。
采样过程分两步：
-
采样阶段：采样开关闭合，外部信号给采样电容充电，电容电压跟随输入信号变化
-
转换阶段：采样开关断开，ADC逐次逼近地把电容上的电压转换成数字量
关键点：采样开关闭合的时间非常短。 以STM32F103为例，ADC时钟12MHz，采样周期可以配置为1.5到239.5个时钟周期，常用7.5个周期，也就是0.625μs。在这极短的时间内，外部信号必须把采样电容充电到和输入电压一致，否则转换出来的数字量就偏低了。
3.2 采样电容充电过程------这是理解一切的关键
采样电容的容值通常为几pF到十几pF（STM32F103的采样电容典型值约12pF）。给这个电容充电的，是你的信号源。
充电过程是一个RC充放电曲线：电压V(t) = V_in × (1 - e^(-t/RC))。R是信号源的输出阻抗，C是采样电容。
举例：假设信号源输出阻抗R=10kΩ，采样电容C=12pF，采样时间t=0.625μs。
-
RC时间常数τ = 10kΩ × 12pF = 120ns
-
0.625μs / 120ns ≈ 5.2τ
-
5个τ以后，电容电压充到输入电压的99.3%，误差约0.7%
12位ADC分辨率1/4096≈0.024%，0.7%的充电误差相当于几十个LSB，会导致ADC读数明显偏低，而且这个偏低的值会随着输入电压变化而变化（因为充放电速度非线性）。
如果信号源输出阻抗换成100Ω（加跟随器后）：
-
τ = 100Ω × 12pF = 1.2ns
-
0.625μs / 1.2ns ≈ 520τ
-
电容充电精度远高于12位分辨率，误差可以忽略
一句话总结：SAR型ADC的采样电容需要极低阻抗的信号源来驱动，否则充电不充分，读数偏低。 跟随器的作用就是把高阻抗信号源变成极低阻抗的信号源。
3.3 不只是充电精度------采样电容的电荷注入效应
还有一个更隐蔽的问题。采样开关每次断开时，会向输入端注入一小部分电荷（开关管的沟道电荷）。这部分电荷如果被高阻抗信号源吸收，会在输入端产生一个微小的电压阶跃。反复采样，等效于在输入端加了一个偏置电压。
低阻抗信号源能迅速吸收这部分注入电荷，电压几乎不变。高阻抗信号源则会被干扰。这也是为什么ADC需要低阻抗驱动。
四、第三层：什么情况下可以不加跟随器？
这个问题是面试官最想听的。设计没有银弹，知道什么时候可以省略，才是真懂。
4.1 判断标准：信号源输出阻抗 × 采样电容 << 采样时间
量化来说，要让采样电容在采样时间内充电到1/2 LSB精度（12位对应约0.01%），需要的时间约9~10个RC时间常数。
所以：允许的最大信号源阻抗 R_max ≈ 采样时间 / (10 × C_sampling)
以STM32F103为例，采样时间设定为7.5个ADC时钟周期（12MHz时钟下约0.625μs），采样电容12pF：
R_max ≈ 0.625μs / (10 × 12pF) ≈ 5.2kΩ
实际取保守一些，留一半余量，就是信号源输出阻抗不超过2~3kΩ，可以直接接ADC。
4.2 哪些场景输出阻抗足够低？
-
大多数运放输出端，输出阻抗<1Ω，直接接ADC没问题。注意不是所有运放输出都能稳定驱动容性负载，需要确认手册
-
电阻分压网络，分压电阻等效输出阻抗 = R1∥R2。比如10kΩ和20kΩ分压，输出阻抗约6.7kΩ，高于上面算的5.2kΩ，这就是为什么直接分压进ADC会读数偏低的原因
-
某些传感器的输出缓冲器，需要查传感器数据手册的输出阻抗参数
-
另一颗MCU的DAC输出，通常自带缓冲，输出阻抗很低
4.3 追问："我用电阻分压测电池电压，不加跟随器能行吗？"
这是最常见的实战场景。接上面算例：10kΩ+20kΩ分压，等效输出阻抗6.7kΩ，采样时间0.625μs下充电误差接近1%，对12位ADC会造成几十个LSB的系统偏差。但如果你把这个偏差在软件里校准掉，而且电池变化缓慢、不需要高速采样，这种"偏差"是固定的，可以校准。
真正的风险不在于固定偏差，而在于：分压电阻的阻值会随温度变化，输出阻抗也会变化，导致充电误差随温度漂移。如果产品要在宽温度范围工作，这个漂移无法通过一次校准解决。
所以我的设计准则：电池电压监测这类对绝对精度要求不高、温漂影响可控的场景，用较大分压电阻直接进ADC可以接受（软件校准）。温度变化大的场景，要么加跟随器，要么用更小阻值的分压电阻（但功耗增加）。
4.4 如果不想加跟随器，怎么补救？
方法一：降低信号源阻抗。 分压电阻用更小的阻值，比如1kΩ+2kΩ分压，等效输出阻抗约667Ω，充电误差大幅降低。但代价是功耗增加------4.2V电池下分压网络功耗约4.2/3k=1.4mA，对电池供电设备可能太多了。
方法二：延长采样时间。 在MCU的ADC配置中把采样周期设长（比如STM32的239.5周期），给采样电容更长的充电时间，等效允许更高的信号源阻抗。代价是采样率降低，但很多低速率场景（温度、电池电压）完全够用。比如把7.5周期改成71.5周期，允许的源阻抗可以提高近10倍。
方法三：在ADC输入引脚对地并联一个大电容。 比如在分压点对地并一颗0.1μF到1μF的电容，这个电容和采样电容形成电荷共享------采样瞬间采样电容的电荷主要从这颗大电容取，而不是从高阻抗分压电阻取。但注意这个大电容会影响信号带宽，只适用于缓慢变化信号（如电池电压、温度）。而且大电容不能完全消除充电误差，只能减小。
方法四：用内置缓冲的ADC。 有些MCU的ADC内置了可选的输入缓冲器，虽然性能不如外部运放，但在很多场景下够用。不过STM32F1系列没有内置ADC缓冲，F3/F4/H7部分型号才有。
五、RC滤波和跟随器的配合逻辑
很多人把RC低通滤波器放在跟随器后面，这是对的。但顺序搞反会出问题。
正确顺序 ：传感器→放大/分压→跟随器→RC滤波→ADC
错误顺序：传感器→放大/分压→RC滤波→ADC（没跟随器）
为什么错误？因为RC滤波的串联电阻R就是信号源的输出阻抗。如果R=10kΩ，那你就等于把信号源输出阻抗变成了10kΩ，采样电容充电问题就来了。
如果一定要在跟随器前面放RC滤波（比如滤除高频噪声后再放大），那R要尽量小（100Ω到1kΩ），C可以取大一点（0.1μF到1μF），截止频率由小R大C实现。或者加第二级跟随器再做一次阻抗变换。
正确的调理链 ：
传感器→阻抗变换/跟随器→RC滤波→跟随器→ADC（如果传感器本身输出阻抗够低且带宽窄，前两级可以合并）
传感器→分压/放大→跟随器→RC滤波→ADC（跟随器提供低阻驱动，RC设置在ADC引脚前滤除高频噪声）
六、满分回答模板
面试官问"ADC前端为什么要加跟随器"，按这个逻辑答：
第一段（作用）：跟随器做阻抗变换，输入阻抗极高不拖累前级，输出阻抗极低能强力驱动后级。电压增益约等于1，信号幅度不变。
第二段（为什么需要低阻抗）：SAR型ADC内部有采样保持电路，采样开关闭合时需要在极短时间内给采样电容（约12pF）充电。如果信号源输出阻抗高，RC时间常数大，采样电容充不满，ADC读数就偏低。12位ADC需要约10τ的充电时间达到1/2 LSB精度。
第三段（什么时候可以不加）：信号源输出阻抗×采样电容时间常数远小于采样时间就可以不加。实测判断：用低阻跟随器测一次读数，再用无跟随器电路测一次，二者差值在1~2个LSB以内就不用加。电池电压监测这类低频信号，如果输出阻抗不太高（2~3kΩ以下），也可以用软件校准或延长采样时间来省掉跟随器。
第四段（RC滤波配合）：RC滤波应放在跟随器之后，否则RC滤波中的串联电阻本身就变成了高阻抗源，反而加重充电问题。正确的调理链是：放大/分压→跟随器→RC滤波→ADC。
四层全覆盖，这道题满分。
七、总结
| 要点 | 说明 |
|---|---|
| 跟随器作用 | 高输入阻抗、低输出阻抗、电压跟随 |
| ADC采样原理 | 采样开关闭合时外部信号给采样电容充电 |
| 高阻驱动的问题 | 充电时间不足→读数偏低→动态误差 |
| 允许最高阻抗 | 采样时间/(10×C_sampling)，F103约3~5kΩ |
| 可省跟随器的情况 | 源阻抗足够低，或者用长采样时间、小分压电阻、并大电容 |
| RC滤波位置 | 放跟随器之后，否则RC的R就是高阻抗源 |
| 软件校准前提 | 固定偏差可校，温漂导致的时变偏差无法校准 |
下篇预告：《面试题：说出一个你解决过的硬件故障，面试官想听什么？》------这是很多面试的压轴题，考的不是答案，是排查思维。我会拆解面试官的评分标准，给你一个"现象→排查→根因→解决→预防"的标准话术模板。
有用的话，收藏一下。下次设计ADC前端，翻出这篇文章对着判断一下要不要加跟随器。评论区说说你被ADC读数不准坑过什么，老张帮你分析电路。
