前言

在 STM32、GD32、ESP32、PLC 或工业控制设备开发中，RS485 是非常常见的一种通信方式。

实际调试时，经常会遇到这样的现象：

主机发送请求
    ↓
串口发送函数执行成功
    ↓
等待从机回复
    ↓
一直没有收到数据
    ↓
Timeout

很多人看到"通信超时"，第一反应就是：

是不是 Modbus 协议代码写错了？

实际上，RS485通信超时只是最终表现，并不能直接说明是哪一层出了问题。

问题可能发生在：

MCU UART
   ↓
DE/RE方向控制
   ↓
RS485收发器
   ↓
A/B差分线
   ↓
终端电阻
   ↓
线缆和拓扑
   ↓
对端RS485收发器
   ↓
对端UART
   ↓
Modbus/自定义协议

任何一个环节异常，都可能最终表现为：

Timeout

因此调试 RS485 最重要的不是反复修改超时时间，而是先判断：

到底是没有发送出去，还是已经发送出去但对端没有收到，还是对端收到了却没有回复，或者回复了但主机没有接收到。

本文将从物理层到协议层，详细讲解 RS485 通信超时的完整排查方法，包括：

• RS485到底是什么；
• UART和RS485有什么关系；
• A/B差分信号如何工作；
• 为什么需要120Ω终端电阻；
• A/B接反有什么现象；
• DE/RE方向控制为什么特别容易出错；
• 为什么TXE不能代表最后一个字节真正发送完成；
• 波特率、数据位、校验位、停止位如何影响通信；
• RS485和Modbus RTU是什么关系；
• 如何用示波器和逻辑分析仪定位故障；
• STM32中如何正确控制RS485收发方向；
• 通信超时应该按照什么顺序排查。

---

一、RS485到底是什么？

首先要明确：

RS485不是通信协议，它是一种电气接口标准。

RS485主要规定的是：

电压特性
差分信号
驱动能力
接收能力
总线连接形式
节点数量
共模范围等

RS485本身并不知道：

设备地址
功能码
寄存器
CRC
帧头
帧尾

这些属于更上层的通信协议。

例如：

RS485 + Modbus RTU
RS485 + 自定义协议
RS485 + Profibus某些物理实现

所以一定要区分：

RS485 = 物理层

Modbus RTU = 应用层/通信协议

这也是为什么：

RS485线路完全正常，并不代表Modbus一定能通信。

---

二、UART和RS485是什么关系？

很多初学者会把 UART 和 RS485 混在一起。

实际上可以这样理解：

MCU
 ↓
UART
 ↓
TX / RX
 ↓
RS485收发器
 ↓
A / B
 ↓
双绞线

UART产生的是：

单端数字信号

例如：

TX = 0V / 3.3V

RX = 0V / 3.3V

而RS485收发器负责将UART信号转换为：

差分信号

通过：

A
B

两根线传输。

另一端再通过RS485收发器，把差分信号恢复为UART RX数字信号。

所以完整链路是：

发送MCU UART_TX
        ↓
RS485 Transceiver
        ↓
      A / B
        ↓
RS485 Transceiver
        ↓
接收MCU UART_RX

---

三、为什么RS485要使用差分信号？

普通UART直接使用单端信号：

TX
GND

当通信距离变长，或者现场存在：

电机
变频器
继电器
开关电源
大电流设备

时，很容易受到干扰。

RS485使用两根差分线：

A
B

接收器主要判断：

VA - VB

而不是单独判断某一根线相对于地的绝对电压。

如果外界噪声同时耦合到A、B：

A + 噪声
B + 噪声

那么差分计算：

(A + Noise) - (B + Noise)

= A - B

公共噪声在理想情况下会被抵消。

这就是差分通信抗干扰能力强的重要原因。

---

四、RS485为什么经常是半双工？

工程中最常见的是：

2线RS485

也就是：

A
B

一对差分线同时负责：

发送
+
接收

因此：

同一时刻通常只能由一个节点驱动总线。

这就是：

Half-Duplex
半双工

例如：

主机发送请求
    ↓
主机释放总线
    ↓
从机接管总线
    ↓
从机发送回复

因此RS485通信中有一个非常重要的东西：

方向控制

这通常就是：

DE
/RE

---

五、典型RS485收发器有哪些引脚？

常见RS485芯片可能包含：

RO
/RE
DE
DI
A
B
VCC
GND

可以简单理解：

DI
Driver Input
发送数据输入

RO
Receiver Output
接收数据输出

DE
Driver Enable
发送驱动使能

/RE
Receiver Enable
接收使能

A/B
差分总线

连接到MCU：

MCU TX ───── DI

MCU RX ←──── RO

GPIO ─────── DE

GPIO ─────── /RE

很多工程会把：

DE
/RE

连接到一起，由一个GPIO控制。

---

六、DE和/RE通常怎么控制？

典型半双工RS485：

发送状态

通常：

DE = 1
/RE = 1

也就是：

发送器开启
接收器关闭

如果DE和/RE绑在一起：

DIR = 1
→ 发送

---

接收状态

通常：

DE = 0
/RE = 0

即：

发送器关闭
接收器开启

于是：

DIR = 0
→ 接收

不过：

不同RS485收发器引脚定义可能不同，必须查看具体芯片数据手册。

不能机械认为所有芯片逻辑都完全一样。

---

七、RS485通信超时到底是什么意思？

假设主机发送：

01 03 00 00 00 02 CRC_L CRC_H

然后进入：

Wait_Response();

如果在规定时间内没有接收到符合要求的数据，就会：

Timeout

但是这个Timeout可能对应四种完全不同的情况。

---

情况1：主机压根没发出去

例如：

UART没启动
DE没有打开
RS485收发器没供电
TX引脚配置错误

---

情况2：主机发了，但是从机没收到

例如：

A/B接反
线路断开
终端异常
波特率不一致
信号畸变

---

情况3：从机收到，但没有回复

例如：

设备地址错误
CRC错误
功能码不支持
寄存器地址错误
从机程序异常

---

情况4：从机回复了，但主机没收到

例如：

主机DE没有及时关闭
主机一直占着总线
接收器没有打开
UART RX异常
回复时间窗口不合理

所以：

Timeout只是现象，第一步必须判断故障发生在哪一个方向。

---

八、第一步：先确认主机到底有没有发送数据

不要一看到：

HAL_UART_Transmit();

返回：

HAL_OK

就认为RS485总线一定已经有数据。

因为：

UART发送成功

和：

RS485差分总线真正发送成功

不是完全一回事。

建议检查：

MCU TX
↓
收发器DI
↓
CAN? ×
↓
RS485 A/B

正确链路应该是：

UART_TX
 ↓
DI
 ↓
RS485 Driver
 ↓
A/B差分波形

---

九、最简单的方法：先测UART TX

使用：

示波器
逻辑分析仪

直接观察：

MCU UART_TX

如果TX完全没有波形：

说明问题还没有到RS485层。

优先检查：

UART初始化
GPIO复用
波特率
发送函数
UART时钟
程序流程

---

十、如果TX有波形，A/B没有波形怎么办？

这时重点检查：

RS485收发器

尤其是：

供电
DE
DI
芯片损坏
A/B线路

例如：

TX有数据
↓
DI也有数据
↓
DE一直为0

那么发送驱动器没有开启。

结果：

A/B没有有效差分波形

从机自然收不到。

---

十一、第二个重点：120Ω终端电阻

RS485通信超时中非常常见的硬件问题就是：

终端电阻配置错误

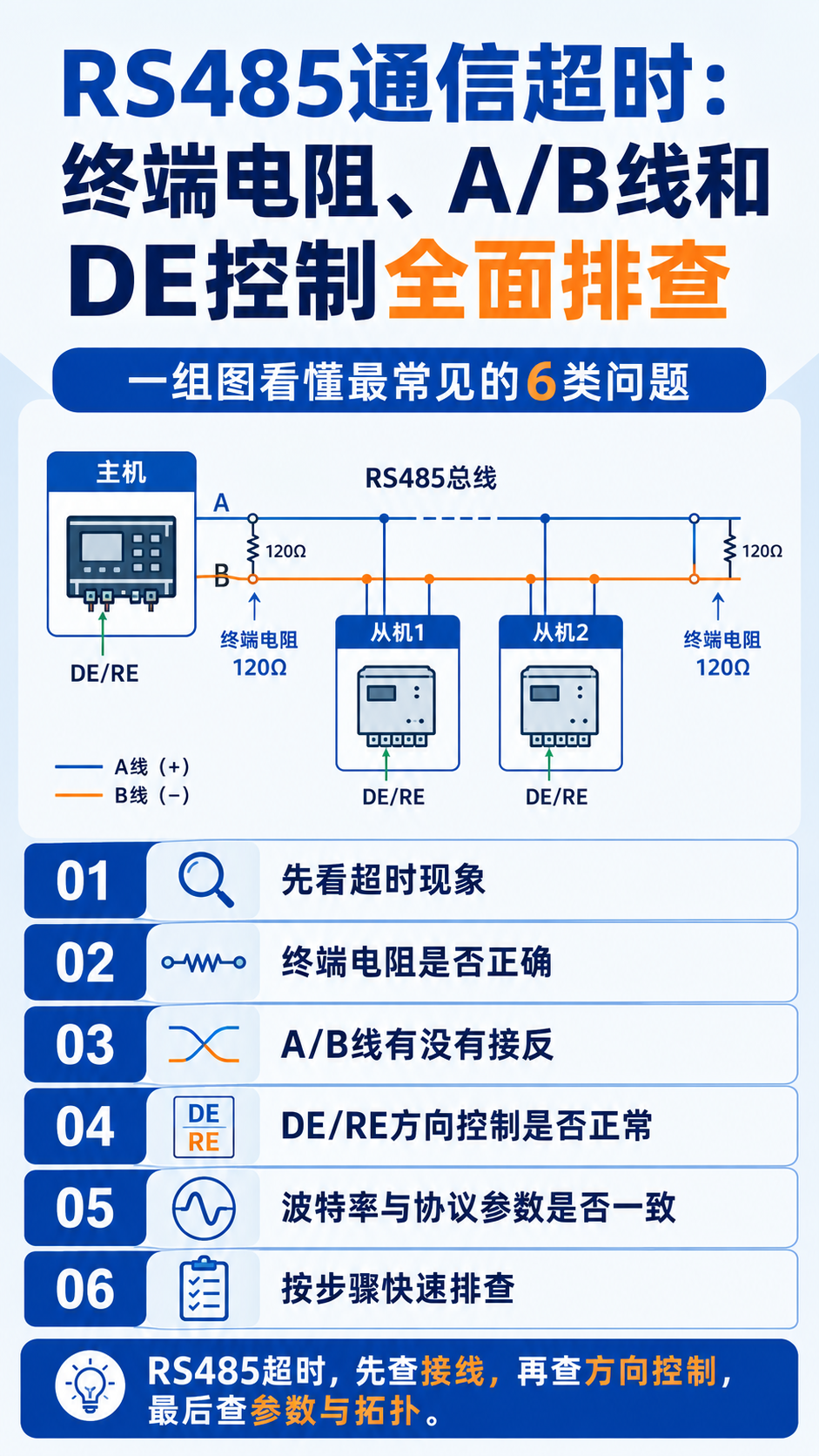

典型长距离、高速RS485总线结构：

       120Ω                              120Ω
A ─────┬──────────────────────────────────┬────
       │                                  │
B ─────┴──────────────────────────────────┴────

     Node1     Node2      Node3       NodeN

重点是：

终端电阻通常加在总线物理两端，而不是每个节点都加。

---

十二、为什么终端电阻通常是120Ω？

双绞线具有一定：

特性阻抗

工程中常见RS485线缆特性阻抗约：

120Ω

如果线路末端没有匹配：

信号到达线缆末端
       ↓
发生反射
       ↓
反射波返回
       ↓
与原始信号叠加
       ↓
出现振铃和过冲

可能导致接收器错误判断。

尤其在：

高波特率
长线
复杂拓扑

情况下更加明显。

---

十三、为什么短距离低速时没终端也可能通信？

这是很常见的现象。

例如：

9600 baud
线长30cm
实验桌测试

即使没有120Ω，也可能完全正常。

于是开发者容易产生错觉：

终端电阻根本没必要。

但是当变成：

115200 baud
几十米电缆
复杂工业现场
多个节点

以后，反射问题就可能非常明显。

所以：

"实验桌上能通信"不能证明终端设计一定合理。

---

十四、断电测A/B阻值为什么经常约60Ω？

如果总线两端分别有：

120Ω
120Ω

两颗电阻在A/B之间形成并联：

R = 120 || 120

计算：

R = 60Ω

因此：

断电以后，从总线上测A与B之间，如果两端终端都存在，常见值约为60Ω。

这是非常好用的排查方法。

---

十五、测到不同电阻说明什么？

约60Ω

通常说明：

两个120Ω终端都存在

---

约120Ω

通常可能是：

只有一个终端

或者：

另一端线路断开

---

明显小于60Ω

可能：

终端电阻太多

例如4个节点全部加120Ω：

120 || 120 || 120 || 120

≈ 30Ω

总线负载过重。

---

接近无穷大

可能：

没有终端
线路断路
连接器未接

---

很小，例如几Ω

重点检查：

A/B短路
收发器损坏
PCB焊接问题

---

十六、为什么每个节点都加120Ω是错误的？

例如4个节点：

Node1
Node2
Node3
Node4

每个节点都接：

120Ω

等效：

120 / 4
=
30Ω

收发器驱动负载变得非常重。

结果可能出现：

差分幅度下降
波形变差
功耗增加
通信不稳定

所以通常应该：

只在总线物理两端终接。

---

十七、第三个重点：A/B线有没有接反？

这是RS485现场调试最经典的问题之一。

正常情况下：

主机 A ───────── 从机 A

主机 B ───────── 从机 B

如果接成：

主机 A ───────── 从机 B

主机 B ───────── 从机 A

差分极性就反了。

于是从机可能看到：

所有bit逻辑反向

自然无法正确解析UART数据。

最终表现：

主机发送正常
↓
从机无有效报文
↓
从机不回复
↓
主机Timeout

---

十八、但A/B命名并不完全统一

这是RS485非常坑的一点。

不同芯片、模块和设备厂家的：

A
B

命名习惯可能存在差异。

有的设备可能标：

A+
B-

有的可能：

A-
B+

还有：

D+
D-

因此：

不能永远只凭"A接A、B接B"判断。

最好查看：

收发器Datasheet
设备说明书
原理图
接口电气定义

确认：

哪个端子对应正差分
哪个端子对应负差分

必要时直接交换A/B进行验证。

---

十九、A/B接反最典型的现象

可能表现为：

TX波形正常
DE控制正常
A/B上有明显波形
主机发送函数正常
但是永远收不到从机回复

这种情况下：

交换A/B是非常值得快速尝试的一步。

但正式产品必须根据文档确认，而不是长期依靠"试出来"。

---

二十、第四个重点：DE方向控制

RS485半双工最容易产生的软件Bug，几乎都和：

DE

有关。

正常发送过程应该是：

默认接收
DE = 0

    ↓

准备发送
DE = 1

    ↓

UART发送数据

    ↓

等待最后一个bit真正发送完成

    ↓

DE = 0

    ↓

切回接收

    ↓

等待从机回复

关键就在：

什么时候把DE拉低。

---

二十一、DE拉高太晚会发生什么？

如果已经开始UART发送：

TX起始位已经出现

但DE还没有拉高：

RS485发送器还没有打开

那么最前面的：

起始位
第一个字节部分bit

可能丢失。

从机收到的是一个残缺帧。

自然不会回复。

所以：

DE必须在UART真正开始发送以前提前进入发送状态。

---

二十二、DE拉低太早会发生什么？

这是最经典的问题。

例如程序：

RS485_TX_ENABLE();

HAL_UART_Transmit(
    &huart1,
    tx_buf,
    tx_len,
    100
);

RS485_RX_ENABLE();

乍看没有问题。

但如果所使用的：

发送函数
中断方式
DMA方式
底层驱动

在"发送完成通知"时最后一个字节还没有真正完全离开TX引脚，就可能：

DE提前拉低

导致：

最后一个停止位被截断

甚至：

最后一个字节部分丢失

从机CRC校验失败以后不会回复。

于是：

主机Timeout

---

二十三、UART的TXE和TC有什么区别？

这是RS485必须理解的知识点。

UART经常存在：

TXE

和：

TC

两个概念。

---

TXE

可以理解为：

Transmit Data Register Empty

发送数据寄存器空。

它只表示：

可以向发送数据寄存器继续放下一个字节。

但此时：

发送移位寄存器

可能仍然正在把数据一位一位送到TX引脚。

所以：

TXE = 1

不能简单等价于：

整个串口帧已经发送完成

---

TC

TC：

Transmission Complete

表示：

数据寄存器和移位发送过程均已完成，最后一个停止位已经发送完成。

所以半双工RS485切换DE时：

应该确认真正的发送完成状态，而不能只看到发送寄存器空。

---

二十四、典型的DE控制流程

可以概念上写成：

void RS485_Send(
    uint8_t *data,
    uint16_t len)
{
    RS485_DE_HIGH();

    HAL_UART_Transmit(
        &huart1,
        data,
        len,
        100);

    while (__HAL_UART_GET_FLAG(
               &huart1,
               UART_FLAG_TC) == RESET)
    {
    }

    RS485_DE_LOW();
}

这里重点不是代码本身，而是思想：

拉高DE
↓
发送
↓
确认最后一位真正发完
↓
拉低DE
↓
接收

具体HAL版本是否已经在阻塞API内部等待TC，应结合对应STM32 HAL实现确认。

---

二十五、DE一直保持高会怎么样？

另外一种常见错误：

发送完成以后忘了关闭DE

于是：

主机一直处于发送状态

主机虽然没有继续发送数据，但是RS485发送器仍然占据总线驱动状态。

当从机准备回复：

Slave准备发送

但主机发送器没有释放总线。

就可能出现：

总线冲突
从机无法正常驱动
数据畸变
主机收不到回复

最终依然是：

Timeout

所以：

半双工RS485的关键不是只会"打开发送"，而是必须"及时释放总线"。

---

二十六、示波器应该同时看TX和DE

排查DE问题，非常推荐同时观察：

CH1 = UART_TX

CH2 = DE

正确波形应该类似：

DE
       ┌──────────────────┐
_______│                  │________
       ↑                  ↑
     发送前             真正发送完

TX
      |_|‾|__|‾‾|_|...

需要满足：

DE先有效
↓
TX开始
↓
TX最后停止位结束
↓
DE再释放

如果看到：

TX还没结束
DE就已经掉下去了

问题基本就定位了。

---

二十七、第五个重点：波特率必须一致

RS485只是物理层。

UART的数据格式仍然必须匹配。

例如主机：

115200

从机：

9600

显然无法通信。

常见波特率：

9600
19200
38400
57600
115200

双方必须一致。

---

二十八、不只是波特率，整个UART格式都必须一致

例如：

主机：

9600
8 data bits
No parity
1 stop bit

即：

9600 8N1

从机：

9600
8 data bits
Even parity
1 stop bit

即：

9600 8E1

虽然：

Baud Rate一样

但是：

Parity不同

从机仍然可能不断出现：

Parity Error
Frame Error

无法正确识别报文。

所以必须一起检查：

Baud Rate
Data Bits
Parity
Stop Bits

---

二十九、为什么有时候低波特率正常，高波特率就超时？

例如：

9600正常
115200失败

这往往说明问题可能已经偏向物理层。

需要重点检查：

线路长度
终端电阻
布线拓扑
支线长度
线缆类型
屏蔽
接地
收发器速度
波形反射

因为波特率越高：

Bit时间越短

系统对：

上升沿
下降沿
传播延迟
反射

越敏感。

---

三十、RS485适合什么拓扑？

典型RS485推荐：

总线型

结构：

120Ω ─ Node1 ─ Node2 ─ Node3 ─ Node4 ─ 120Ω

中间节点使用：

较短支线

连接到主干。

而不是：

             Node2
               │
               │
Node1 ────── 中心 ───── Node3
               │
               │
             Node4

复杂星形结构。

---

三十一、为什么星形布线容易出问题？

因为每一个分支都可能形成：

阻抗不连续点

信号到达分叉处：

一部分继续向前
一部分进入支线
一部分发生反射

最终可能产生：

振铃
过冲
多次反射
边沿畸变

在低速短距离场景可能没问题。

但在：

高速
长距离
节点多

情况下问题会越来越明显。

---

三十二、第六个重点：偏置电阻和总线空闲状态

RS485发送器都释放总线以后：

没有节点主动驱动A/B

如果系统没有：

Failsafe Bias

总线差分状态可能不确定。

噪声可能导致接收器输出：

随机跳变

形成：

伪字符
UART错误
假数据

因此一些系统会使用：

上拉
下拉

形成总线偏置。

例如：

A → 上拉
B → 下拉

或者根据所使用收发器和极性定义设计。

---

三十三、是不是一定需要外部偏置电阻？

不一定。

很多现代RS485收发器内部已经提供：

Fail-Safe Receiver

可以在：

开路
短路
总线空闲

情况下保持稳定输出。

所以：

是否需要额外偏置电阻，应查看具体收发器数据手册和系统拓扑。

不能看到RS485就机械增加一堆上拉下拉。

---

三十四、偏置和终端电阻不是一回事

一定要区分：

终端电阻

例如：

120Ω

主要用于：

阻抗匹配
减少反射

---

偏置电阻

主要用于：

总线空闲时建立确定差分状态

两者解决的是完全不同的问题。

不要把：

120Ω终端

误认为：

上下拉偏置

---

三十五、第七个重点：共地和共模范围

有人会说：

RS485是差分通信，所以不需要GND。

这句话不够准确。

RS485确实主要通过：

A-B差分电压

传递数据。

但RS485收发器仍然具有：

共模输入范围

如果两个设备之间地电位差太大：

设备A GND
        ≠
设备B GND

可能导致A/B相对于本地地的共模电压超出收发器允许范围。

于是：

通信异常
收发器损坏

都有可能。

---

三十六、实验室调试时建议怎么做？

如果不是隔离RS485：

短距离实验
同一电源系统

通常应该确认：

GND参考连接合理

如果：

距离很长
强干扰
不同供电区域
地电位差大

则更适合考虑：

隔离RS485

例如：

数字隔离器
+
隔离DC/DC
+
RS485收发器

或者使用集成隔离RS485器件。

---

三十七、第八个重点：从机地址错误

如果底层物理通信完全正常，但是：

主机一直超时

就要进入协议层检查。

例如Modbus RTU请求：

01 03 00 00 00 02 CRC

第一个：

01

就是从机地址。

如果实际从机地址是：

02

那么：

地址01的请求

对从机02来说：

不是发给我的

它通常直接忽略。

结果：

主机等待
↓
没有回复
↓
Timeout

物理层可以完全正常。

---

三十八、RS485并不知道设备地址

再次强调：

RS485本身没有地址

设备地址来自：

Modbus RTU
自定义协议

因此：

RS485线路通了

并不代表：

从机一定会回复

必须继续检查协议。

---

三十九、第九个重点：CRC错误

Modbus RTU中：

CRC16

非常重要。

典型帧：

01 03 00 00 00 02 C4 0B

如果CRC计算错误：

从机收到整帧
↓
计算CRC
↓
发现错误
↓
直接丢弃报文

很多设备不会回复：

CRC错误

而是直接保持沉默。

于是主机只能看到：

Timeout

所以：

Modbus超时并不代表从机没收到，很可能是从机收到了但判定报文非法。

---

四十、Modbus CRC最常见的问题

包括：

CRC算法错误
CRC初始值错误
高低字节顺序错误
少算一个字节
多算一个字节
发送Buffer长度错误

Modbus RTU CRC通常：

CRC Low Byte先发送
CRC High Byte后发送

这一点很容易搞反。

---

四十一、第十个重点：功能码不支持

例如发送：

功能码 0x03

表示读取保持寄存器。

如果从机：

根本不支持0x03

按Modbus标准可能返回异常响应。

但一些自定义或者实现不完整的设备也可能：

直接不回复

所以要确认从机协议手册。

---

四十二、寄存器地址也可能写错

例如文档写：

40001

程序就直接发送：

0x40001

这是典型错误。

Modbus文档中：

40001
30001

有时只是：

逻辑编号

实际协议PDU中可能使用：

零起始偏移

例如：

40001

对应协议地址可能是：

0x0000

具体必须按照设备手册判断。

寄存器地址错误也可能导致：

异常响应
或者
无响应

---

四十三、第十一个重点：从机回复时间

RS485主从通信通常不是：

主机最后一个bit发完
↓
从机零延时马上回复

从机可能需要：

解析报文
校验CRC
读取寄存器
处理业务
准备回复
切换DE

因此存在：

Response Time

如果主机设置：

Timeout = 1 ms

但从机需要：

5 ms

那么从机其实完全正常。

只是主机：

等得太短

所以：

超时参数必须根据真实协议响应时间设置。

---

四十四、但不能通过无限增大Timeout解决问题

这是调试中很常见的错误：

100ms超时
↓
改成500ms

还不行
↓
改成2秒

还不行
↓
改成10秒

如果根本原因是：

A/B接反
DE没关闭
波特率错误
CRC错误

再大的Timeout也没有意义。

所以应该：

先定位
↓
再调整合理Timeout

而不是用Timeout掩盖问题。

---

四十五、Modbus RTU还需要注意帧间隔

Modbus RTU 使用：

时间间隔

区分帧。

经典规则中会涉及：

3.5个字符时间

等概念。

所以如果自己实现Modbus RTU接收状态机，还需要处理：

帧间隔
字节间隔
接收超时

如果时间判断严重错误：

一帧被拆成两帧

或者：

两帧粘成一帧

都会导致CRC失败。

---

四十六、一个字符时间怎么算？

假设：

9600 baud
8N1

一帧UART字符：

1起始位
8数据位
1停止位

共：

10 bit

一个字符时间：

10 / 9600
≈ 1.0417 ms

3.5字符：

≈ 3.65 ms

如果还有：

校验位

字符总bit数还会变化。

因此实际协议时间需要根据UART格式计算。

---

四十七、UART RX溢出也会导致"看起来像超时"

例如：

从机已经回复

但是主机：

CPU长时间关中断
UART数据没及时读取
出现ORE

结果：

数据丢失
协议帧不完整
CRC失败

上层最后仍然可能报告：

Timeout

所以还要检查：

ORE
FE
NE
PE

等UART错误状态。

---

四十八、使用DMA接收RS485时还要注意什么？

DMA很适合RS485连续接收。

例如：

HAL_UARTEx_ReceiveToIdle_DMA(
    &huart1,
    rx_buffer,
    sizeof(rx_buffer));

但是要正确处理：

IDLE
DMA长度
缓冲区
重新启动
帧边界

如果：

DMA接收到回复

但软件没有正确获取长度：

上层仍然认为没有数据

最终还是：

Timeout

所以调试时不能只看：

RS485物理总线

还要检查：

UART RX是否真正进入Buffer

---

四十九、如何判断故障到底在哪一层？

这是整篇文章最重要的方法。

可以把通信分成四个观察点：

① UART_TX

② RS485 A/B

③ 对端UART_RX

④ 对端回复A/B

如果：

UART_TX没有波形

问题在：

MCU/UART/软件

---

UART_TX有，A/B没有

问题在：

DE
收发器
硬件

---

A/B有，对端RX没有

问题在：

A/B极性
收发器
线路
终端
波特率

---

对端RX有，但没有回复

问题偏向：

地址
CRC
协议
从机程序

---

对端已经回复，但主机RX没有

问题偏向：

主机DE未释放
主机接收器
UART RX
DMA
线路方向

这种分层定位效率非常高。

---

五十、示波器如何排查RS485？

推荐观察：

CH1：UART TX
CH2：DE
CH3：A
CH4：B

最理想。

如果通道不足，可以先看：

TX + DE

再看：

A + B

---

五十一、看A/B波形时重点看什么？

不要只看：

有没有跳变

还应该看：

差分幅度
上升沿
下降沿
振铃
过冲
噪声
空闲状态

如果出现：

明显多次振荡
边沿很慢
差分幅度不足

就需要重点排查：

终端
线缆
拓扑
负载

---

五十二、逻辑分析仪应该接在哪里？

如果使用普通逻辑分析仪：

不建议直接把普通单端数字逻辑分析仪随意接在RS485 A/B上当UART分析。

更合理的是观察：

收发器DI
收发器RO

也就是：

MCU TX
MCU RX

这些已经是标准数字电平。

这样可以直接使用：

UART Decoder

解码。

---

五十三、USB-RS485工具有什么用？

USB-RS485非常适合：

隔离主机问题
隔离从机问题
抓取协议
验证设备

例如：

测从机

使用：

PC + USB-RS485

直接访问从机。

如果正常：

从机和线路大概率没问题

问题可能在自己MCU主机。

---

测自己的主机

可以让：

MCU主机

发送给PC上的USB-RS485。

检查：

数据是否正确
CRC是否正确
波特率是否正确

这种"分段替换法"非常高效。

---

五十四、推荐的RS485通信超时排查流程

实际现场可以按照下面顺序。

---

第1步：确认供电和共地

检查：

MCU供电
RS485收发器供电
从机供电
GND参考

---

第2步：查看UART TX

确认主机到底有没有发送。

---

第3步：查看DE

确认：

发送前开启
发送期间保持
发送完成后及时关闭

---

第4步：查看A/B

确认存在正常差分波形。

---

第5步：检查A/B极性

不要完全相信字母。

结合：

Datasheet
设备说明书
实测

判断。

---

第6步：断电测终端

测：

A ↔ B

两个120Ω终端时通常约：

60Ω

---

第7步：核对UART参数

检查：

波特率
数据位
停止位
校验位

---

第8步：检查总线拓扑

确认：

主干清晰
支线短
两端终接

---

第9步：确认从机有没有收到

观察：

从机RO/UART_RX

或者查看从机调试日志。

---

第10步：检查协议

例如Modbus：

Slave Address
Function Code
Register
Length
CRC16

---

第11步：确认从机有没有回复

查看从机：

TX
DE
A/B

---

第12步：确认主机有没有及时切回接收

如果从机已经回复：

主机仍然收不到

重点检查主机：

DE
/RE
UART_RX
DMA
RX Buffer

---

五十五、快速排查口诀

可以直接记成：

先看TX，再看DE；
再看A/B和终端；
然后查波特率；
最后查地址、CRC和协议。

再压缩：

发送
↓
方向
↓
线路
↓
参数
↓
协议

---

五十六、典型案例1：A/B接反

现象：

UART TX正常
A/B有波形
DE正常
从机完全不回复

处理：

确认设备A/B极性定义
交换两根差分线验证

交换后立即恢复。

根因：

差分极性错误

---

五十七、典型案例2：DE一直高

现象：

主机发送正常
从机日志显示收到请求
从机也调用了发送
但主机一直收不到回复

示波器看到：

主机DE一直=1

说明：

主机没有释放总线

解决：

最后一个UART停止位发完
↓
DE切换为接收

---

五十八、典型案例3：DE拉低太快

现象：

从机偶尔回复
短帧正常
长帧容易失败
CRC经常错误

示波器发现：

最后一个字节没发完
DE已经拉低

导致：

尾部数据被截断

解决：

等待真正TC

再切换方向。

---

五十九、典型案例4：终端太多

现场：

5个节点

每个设备都拨码启用了：

120Ω

结果总线等效阻抗过低。

表现：

短距离偶尔能用
节点增加后不稳定
高速时大量超时
差分电压异常

解决：

只保留总线物理两端终端

---

六十、典型案例5：9600正常，115200失败

重点检查：

线长
拓扑
支线
120Ω终端
线缆阻抗
收发器型号
波形边沿

这种情况通常比"协议代码错误"更像：

物理层信号完整性问题

---

六十一、典型案例6：从机确实收到，但不回复

此时不要继续查120Ω。

直接进入协议层。

检查：

地址正确吗？

功能码正确吗？

寄存器正确吗？

长度正确吗？

CRC正确吗？

例如Modbus CRC错误时：

从机收到
↓
CRC失败
↓
直接丢弃
↓
不回复

主机最终只看到：

Timeout

---

六十二、典型案例7：从机回复了，主机还是超时

示波器已经看到：

从机A/B上确实出现回复波形

那么问题已经基本锁定到主机接收路径：

A/B
↓
主机收发器
↓
RO
↓
UART_RX
↓
DMA/中断
↓
Buffer
↓
协议解析

重点检查：

主机DE是不是仍然高
/RE有没有开启
UART RX引脚是否正确
DMA是否启动
RXNE是否触发
ORE是否出现

---

六十三、RS485和Modbus RTU完整关系

可以把整个系统理解成：

Modbus RTU
│
│ 地址
│ 功能码
│ 数据
│ CRC
↓
UART
│
│ 波特率
│ 数据位
│ 校验位
│ 停止位
↓
RS485收发器
│
│ DE/RE
↓
A/B差分总线
│
│ 终端
│ 拓扑
│ 线缆
↓
对端

每一层都可能造成：

Timeout

所以不要把所有问题都称为：

Modbus通信不通

最好明确是哪一层。

---

六十四、STM32简单RS485发送框架

例如：

#define RS485_TX_ENABLE() \
    HAL_GPIO_WritePin(
        RS485_DE_GPIO_Port,
        RS485_DE_Pin,
        GPIO_PIN_SET)

#define RS485_RX_ENABLE() \
    HAL_GPIO_WritePin(
        RS485_DE_GPIO_Port,
        RS485_DE_Pin,
        GPIO_PIN_RESET)

发送：

HAL_StatusTypeDef RS485_Send(
    uint8_t *data,
    uint16_t length)
{
    HAL_StatusTypeDef ret;

    RS485_TX_ENABLE();

    ret = HAL_UART_Transmit(
        &huart1,
        data,
        length,
        100);

    if (ret != HAL_OK)
    {
        RS485_RX_ENABLE();
        return ret;
    }

    while (__HAL_UART_GET_FLAG(
               &huart1,
               UART_FLAG_TC) == RESET)
    {
    }

    RS485_RX_ENABLE();

    return HAL_OK;
}

核心逻辑：

DE发送
↓
UART发送
↓
等待TC
↓
DE接收

---

六十五、如果使用UART中断发送怎么办？

不能：

启动IT发送
↓
立即DE拉低

因为：

HAL_UART_Transmit_IT()

通常是非阻塞的。

函数返回以后：

实际发送还在继续

所以应该在真正的：

发送完成事件

以后再切回接收。

---

六十六、如果使用DMA发送怎么办？

同理：

HAL_UART_Transmit_DMA()

只是：

启动DMA发送

并不是函数返回时已经把整帧全部从TX物理引脚发完。

需要根据：

具体HAL实现
UART TC状态
发送完成回调

确认真正的物理发送完成时刻，再切换DE。

设计原则永远是：

DMA搬完数据，不等于最后一个UART停止位一定已经离开引脚。

---

六十七、为什么RS485故障最好不要一开始就改协议代码？

因为如果：

A/B接反

你修改CRC没有意义。

如果：

DE一直高

你修改从机地址没有意义。

如果：

收发器没供电

你把Timeout从100ms改成10秒仍然没意义。

所以一定按照层级：

物理层
↓
UART
↓
方向控制
↓
数据内容
↓
协议

逐层确认。

---

六十八、RS485通信超时快速对照表

现象	优先怀疑
UART TX无数据	UART初始化/程序
TX有，A/B无波形	DE/收发器
A/B有，从机完全收不到	A/B、参数、物理层
从机收到但不回复	地址/CRC/协议
从机已回复但主机收不到	DE/RE/RX
短距离正常，长距离失败	终端/线缆/拓扑
9600正常，115200失败	信号完整性
偶发CRC错误	反射/干扰/方向切换
最后一个字节异常	DE切换过早
主机发送后一直超时	DE未切回接收
增加节点以后失败	终端过多/拓扑
刚上电有乱码	Bias/Failsafe
Modbus无回复	地址/功能码/CRC/寄存器

---

六十九、面试：RS485通信超时怎么排查？

如果面试官问：

RS485通信一直超时，你会怎么排查？

可以这样回答：

首先要把超时拆成发送和接收两个方向。

我会先使用示波器确认 MCU UART TX 是否有数据，如果TX有数据，再检查RS485收发器的DE控制以及A/B是否存在正常差分波形。

然后检查A/B极性、总线终端电阻和拓扑。典型RS485总线通常在物理两端分别配置120Ω终端，断电测A/B之间通常约为60Ω。

如果物理层正常，再检查主从双方UART参数，包括波特率、数据位、停止位和校验位。

半双工RS485还需要特别确认DE方向切换，发送前开启驱动，最后一个停止位真正发送完成以后才能释放DE并切回接收，否则可能截断最后一个字节或者导致主机持续占用总线。

如果这些都正常，再进入Modbus等协议层检查设备地址、功能码、寄存器地址、数据长度以及CRC。

最后通过示波器、逻辑分析仪或者USB-RS485工具确认从机是否真正收到请求以及是否已经发送回复，这样可以逐层确定故障位置。

---

七十、最终总结

RS485通信超时不是一个具体故障，而是：

某个通信环节失败以后，上层等待不到预期回复产生的最终结果。

整个链路：

主机程序
 ↓
UART
 ↓
DE
 ↓
RS485收发器
 ↓
A/B
 ↓
终端和线缆
 ↓
从机收发器
 ↓
从机UART
 ↓
协议处理
 ↓
从机回复
 ↓
主机接收

任何一层异常：

最终都可能Timeout

因此遇到RS485通信超时，可以按照下面顺序：

① 看UART TX有没有发送

② 看DE有没有正确切换

③ 看A/B有没有差分波形

④ 查A/B极性

⑤ 断电测终端电阻

⑥ 查波特率、数据位、校验位和停止位

⑦ 查总线拓扑和线缆

⑧ 确认从机是否收到请求

⑨ 查设备地址、功能码和CRC

⑩ 确认从机是否回复

⑪ 确认主机是否及时切回接收

⑫ 查UART RX、DMA和接收缓冲区

其中最容易踩的三个坑是：

A/B接反

DE切换时间错误

120Ω终端电阻配置错误

最后用一句话总结：

RS485通信超时时，不要第一时间修改Timeout和协议代码。先确认数据有没有真正从UART进入A/B总线，再检查终端、A/B极性和DE方向控制，最后才进入波特率、CRC、设备地址和Modbus协议层排查。

---
