前言
在此前的机器人项目中，我们的电源系统采用的是12V 锂电池组，采用三路独立供电域 + MOS 控制的方式为主控、电机、传感器分域供电，此时BMS管理尤为重要，它能实时监控动力电池使用状况，预估电池剩余容量SOC，避免电池过充过放及过温度，主动均衡电池间一致性，直接影响动力电池的使用寿命及机器人的安全运行，本期博客我们开始来介绍BMS电池管理系统。
一、什么是BMS？

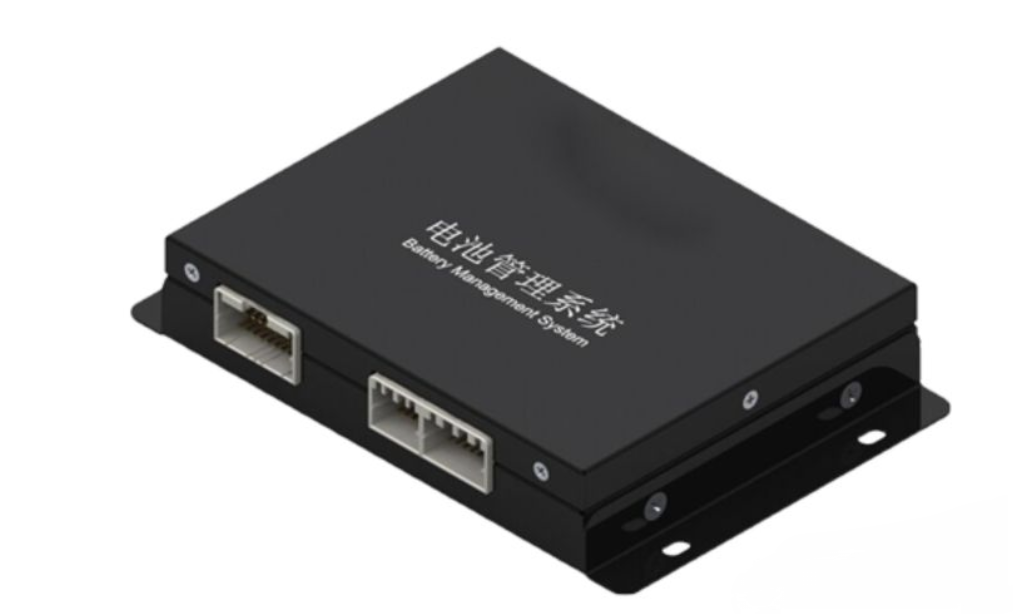

BMS全称是Battery Management System，电池管理系统 。它是一套集成数据采集、安全防护、状态估算、均衡管理、通信交互于一体的嵌入式系统，主要就是为了智能化管理及维护各个电池单元，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。一般BMS表现为一块电路板，或者一个硬件盒子。
BMS 的核心目标：
实时监控电池全维度状态，做到 "可视可管"；
硬件 + 软件双重防护，杜绝各类电池安全风险；
均衡单体电芯电压，发挥电池组最大容量；
精准估算剩余电量、健康状态，为整机系统提供决策依据；

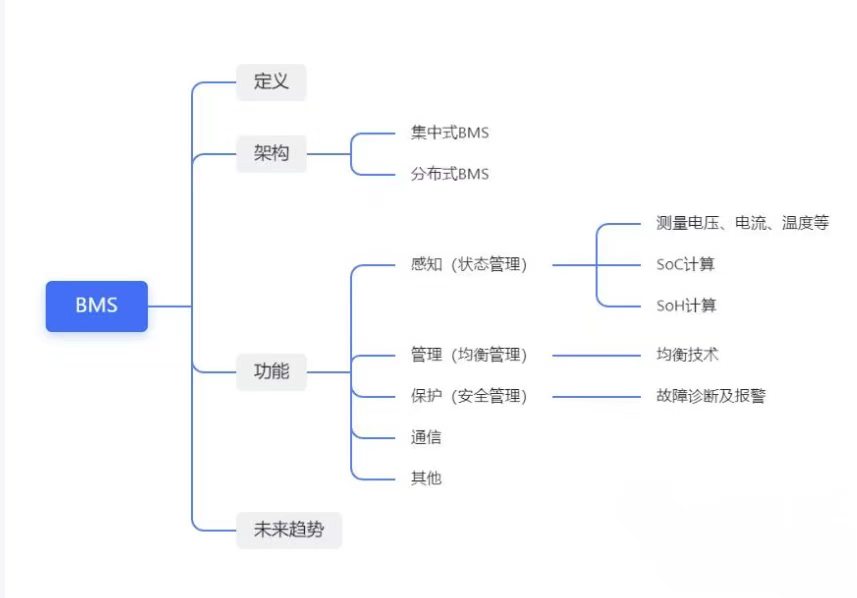

对接上位控制器，实现整机电源联动管理。如下图所示：
二、BMS 整体组成与系统拓扑
2.1、系统结构
一套完整的 BMS 系统并非单一电路板，而是由采集模组、主控模组、控制模组、显示模组、通信模组、电池组协同组成的闭环系统。
采集模组：核心感知单元，负责采集单体电压、总电流、电池温度，是所有功能的数据基础；
主控模组：系统逻辑核心，完成数据解析、阈值判断、算法运算、指令下发；
控制模组：执行机构，驱动充放电 MOS 管、均衡电路，实现通断与均衡控制；
人机交互模组：指示灯、按键、显示屏，用于现场状态查看与手动操作；
通信模组：对外数据交互通道，主流包含 RS485、CAN 总线，对接整机主控、上位机、云端服务器。
工作流转：采集模组获取电池原始数据 → 主控分析运算 → 控制模组执行保护 / 均衡动作 → 通信模组上报状态 → 整机系统联动响应。
系统拓扑

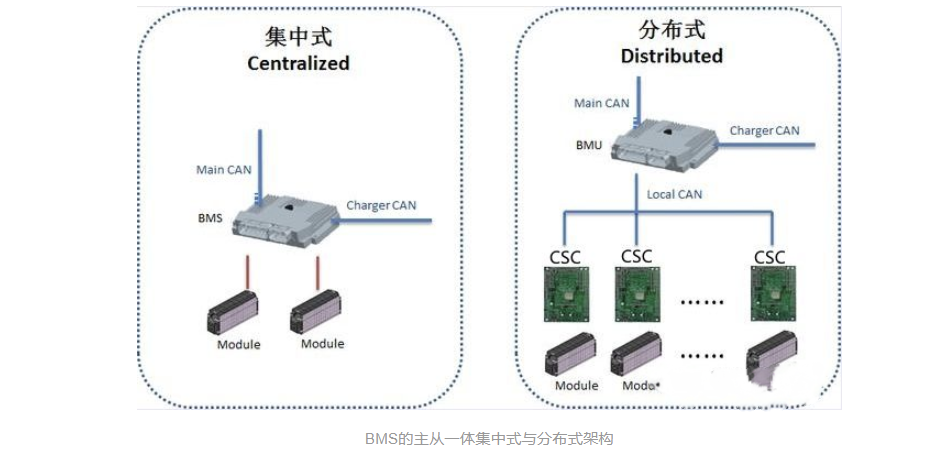

从拓扑架构上看，BMS根据不同项目需求分为了集中式和分布式两类。
集中式 BMS 将数据采集、逻辑运算、驱动控制、通信全部集成在单块主控板上，无独立从控单元，结构紧凑、布线简单、成本低廉。
分布式 BMS 采用多级主从架构 ，由 BMU 主控单元、CSC 从控单元、HVU 高压单元 分工协作，如下图所示：
2.2、架构总结
| 架构类型 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 集中式 | 成本低、结构简单、易开发维护 | 扩展性差、单点故障风险 | 机器人、电动两轮车、电动工具、小型储能 |
| 分布式 | 可靠性高、扩展性强、抗干扰好 | 成本高、软硬件复杂 | 新能源汽车、大型储能、高压动力电池包 |
三、BMS的核心功能
BMS 分为基础采集、安全保护、状态估算、电芯均衡、通信交互、故障诊断六大核心功能，也是 BMS 开发的全部核心考点。
3.1、多维度数据采集
采集对象分为三类：
单体电压：逐节采集串联电芯电压，判断过压、欠压、电芯压差（本项目由 BQ76920 完成 5 串单体采集）；
充放电电流：通过采样电阻 / 霍尔传感器检测电流，用于过流保护与 SOC 积分计算；
电池温度：监测电池环境温度，实现过温、低温保护。
3.2、多级安全保护
安全是 BMS 第一要务，采用硬件保护 + 软件保护双重兜底，即使主控 MCU 死机，硬件电路仍可正常防护，完全符合国标故障防护要求。
过充保护：单串电压达到截止值（三元锂 4.2V），切断充电回路；电压回落至恢复阈值后重新允许充电（滞回设计，避免频繁通断）；
过放保护：单串电压低于放电截止值（三元锂 2.75V），强制切断放电回路，防止电芯不可逆损坏；
过流 / 短路保护：放电电流超标或负载短路，微秒级关断功率 MOS，防止线路与电芯烧毁；
温度保护：温度过高限制 / 切断功率输出，低温禁止大电流充放电，避免电芯析锂、热失控。
本项目中 BQ76920 负责硬件级强制保护，STM32 负责软件预警、日志上报、上位机联动，双重防护保障机器人电源安全。
3.3、电池状态估算
定义了四大电池状态参数，是整机续航、功率控制的依据：
SOC（荷电状态）：俗称剩余电量，取值 0~100%，是用户最直观的参数。主流算法为安时积分法 + 开路电压修正，国标要求车载场景 SOC 估算精度≤5%；
SOH（健康状态）：表征电池老化程度，取值 0~100%。低于 80% 判定为动力电池退役，可降级用于储能设备；
SOP（功率状态）：根据 SOC、温度计算电池当前最大充放电功率，限制整机输出，保护电池；
SOE（能量状态）：估算剩余能量，用于整机续航里程计算。
3.4、电芯均衡管理
多串锂电池长期使用后，因电芯内阻、容量差异会出现电压不一致，受 "木桶效应" 影响，整组容量由最差电芯决定，均衡功能用于抹平压差。目前分为两种主流方案：
被动均衡（本项目采用）
原理：电压偏高的电芯通过并联泄放电阻以发热形式释放多余电量，拉低单体电压；
优点：电路简单、成本低、稳定性高，集中式 BMS 标配；
缺点：能量损耗、均衡电流小，仅适合小压差日常均衡。
主动均衡
原理：通过电容、电感、变压器等储能器件，将高压电芯的能量转移至低压电芯，能量无浪费；
优点：均衡效率高、速度快；
缺点：电路复杂、成本高、体积大，多用于高端汽车 BMS。
3.5、通信交互功能
BMS 作为电源 "中转站"，必须和整机主控实时交互数据，主流通信接口分为两类：
RS485：差分传输、抗干扰强、传输距离远、一主多从组网，机器人、小型工业设备首选（本项目采用 MAX3485 芯片实现）；
CAN 总线：实时性更强、容错率高，强电磁环境下稳定性更佳，多用于新能源汽车；
辅助接口：I2C（本地 AFE 芯片通信）、串口（调试日志）。
四、BMS 软件整体架构

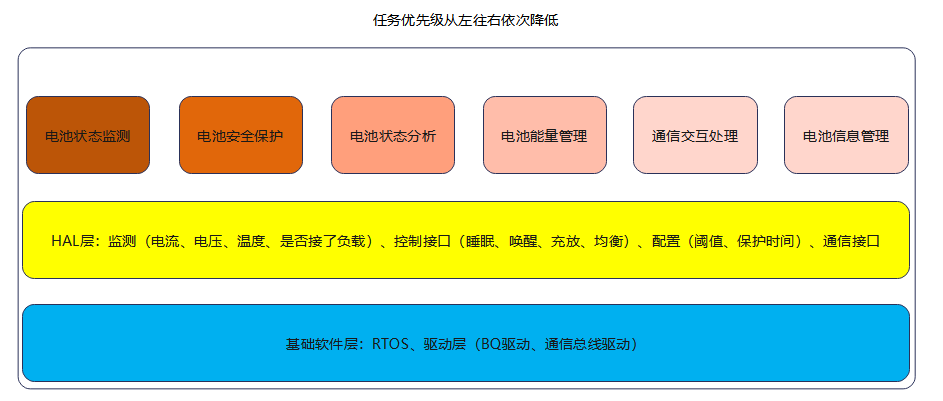

从软件层面划分，BMS 系统分为底层驱动、中间逻辑、上层应用三层，如下图所示：
总结
本期博客我们整体介绍了BMS电池管理系统。
