RealSense D435i 驱动安装梳理（Jetson Orin + JetPack 6.1）

记录在 Jetson Orin 上为 Intel RealSense D435i 深度相机安装驱动的完整过程：做了什么、遇到了什么、为什么这么做。

---

一、做了什么

在 Jetson Orin（ARM64 架构 / JetPack 6.1）上，从源码编译并安装了 librealsense SDK ，并且特意选择了 RSUSB（libuvc）用户态后端，绕开了 JetPack 6 上内核补丁失效导致相机识别不到的问题。最终相机能正常出深度 + RGB 画面。

整个过程的关键决策只有一个：不走传统的"内核补丁"路线，改走"用户态后端"路线。 下面解释为什么。

---

二、先搞清楚几个基础概念

2.1 RealSense 的"驱动"到底是什么

D435i 本质是一个 UVC（USB Video Class）设备，深度/RGB 数据走标准 USB 视频协议。所以：

• 相机本身不需要专门的"设备驱动"------Linux 内核自带的 UVC 驱动就能识别它（lsusb 能看到）。
• 真正要装的是 librealsense SDK ，它才是把相机用起来（对齐深度、读 IMU、出点云、提供 realsense-viewer 等工具）的核心。我们平时说的"装 RealSense 驱动"，指的就是装这个 SDK。

2.2 为什么必须"源码编译安装"

软件安装有两种方式：

方式	做法	比喻
包管理器安装（apt install）	下载别人预编译好的成品二进制，直接用	买现成家具
源码编译安装	下载源代码，自己在本机编译成二进制再装	买木料图纸自己组装

我们必须用源码编译，两个原因叠加：

1. 架构问题 ：Intel 官方提供的预编译包主要面向 x86 架构 （普通 PC）。Jetson Orin 是 ARM64 架构，没有现成的 ARM 成品包可下，只能自己拿源码编译。
2. 定制需求 ：我们需要在编译时加一个特殊选项 -DFORCE_RSUSB_BACKEND=true（见后文），这种"编译时定制"只有自己编译才能做到，买成品改不了。

2.3 cmake 和 make 的区别

源码编译有三步，理解它们的分工很重要：

cmake ../ -D...      → 配置：探测本机环境、下载依赖、生成"施工图"(Makefile)  [快]
make -j$(nproc)      → 编译：照施工图把源代码翻译成二进制                      [慢]
sudo make install    → 安装：把编译好的程序复制到系统目录                       [快]

• cmake 不编译代码 ，只做规划，输出一份适配本机的 Makefile。它还会在这一步联网下载依赖（nlohmann/json、fastcdr 等）。
• make 才真正编译，必须读 cmake 生成的 Makefile。
• 两个的参数也不同：-D 是给 cmake 的配置项 ；-j 是给 make 的并行核心数。

---

三、核心问题：内核补丁在 JetPack 5 和 6 上的差异

这是整件事的关键背景，也是为什么我没走内核补丁路线的原因。

3.1 两条技术路线

librealsense 访问相机有两种后端（backend），二选一：

后端	怎么访问相机	对应安装方式
V4L2 后端（内核路线）	走内核的 uvcvideo 模块	需要打内核补丁
RSUSB / libuvc 后端（用户态路线）	纯用户态走 libusb，不碰内核	加 -DFORCE_RSUSB_BACKEND=true

3.2 内核补丁是干什么的

标准内核的 uvcvideo 模块，不支持 RealSense 需要的扩展功能，主要是两块：

1. 帧元数据（metadata）------曝光、精确时间戳等。
2. IMU / HID 设备支持------D435i 带 IMU，依赖内核的 HID 相关模块。

所以官方提供了一个脚本 patch-realsense-ubuntu-L4T.sh，它会：下载内核源码 → 给 uvcvideo 等模块打补丁 → 重新编译这些内核模块 → 安装。打完补丁，V4L2 后端就能拿到完整的 metadata 和 IMU 数据。

3.3 为什么 JetPack 5.x 上内核补丁好使

JetPack 5.x 基于 Ubuntu 20.04 ，用的内核版本较老。这个内核的结构和 RealSense 的补丁是匹配的：

• 补丁脚本里的 patch 文件，就是针对这一代 L4T 内核的源码写的，能干净地打上（patch 不报 Hunk FAILED）。
• 关键的 HID / hiddraw 相关功能在这一代内核里是完整的，IMU 依赖的内核接口都在。

所以在 JetPack 5.x 上，跑 patch-realsense-ubuntu-L4T.sh → 编译 → 安装，深度、RGB、IMU、metadata 全部正常。这也是为什么老教程都教你"打内核补丁"。

3.4 为什么 JetPack 6.x 上内核补丁不好使

JetPack 6.x 升级到 Ubuntu 22.04 ，换了更新的内核。这导致两个问题：

1. 补丁打不上 ：老的 patch 文件是针对旧内核源码写的，新内核的 uvcvideo 等源码结构变了，补丁对不上号，打补丁时报 Hunk FAILED，整个流程直接卡死。
2. 更致命------内核去掉了 IMU 依赖的功能 ：根据 Intel 官方在 issue 里的说明，JetPack 6 移除了 hiddraw 这个函数，而带 IMU 的相机（属于 HID 设备）正是依赖它。这不是补丁能修的------功能从内核里被拿掉了。

结论：在 JetPack 6.x 上，传统内核补丁路线基本走不通。补丁能不能打上是一回事，就算打上了，IMU 也可能因为缺 hiddraw 而拿不到数据。这也是社区里 issue #12710、#13784 等大量帖子反复讨论的核心矛盾。

参考 issue：

• #12710 RealSense SDK does not support Jetson platform with JetPack 6.0+
• #13784 IMU on 435i not working on Jetson with JetPack 6

3.5 JetPack 6.x 上的正确路线

既然内核补丁不好使，社区验证出来的可行方案是：

需求	JetPack 6.1 上的正解
深度 + RGB+IMU	RSUSB / libuvc 后端，不碰内核，最省心（我走的就是这条）
要内核级原生 IMU 支持	libuvc 后端编译 + 固件降级到 5.13.0.55（社区实测配方） 装 realsense_mipi_platform_driver 或自己重编内核开 HID（官方都说很复杂）

选 RSUSB 后端，这也是 JetPack 6 上最稳的做法。

---

四、我实际执行的步骤

第 1 步：安装依赖

sudo apt-get update && sudo apt-get upgrade -y && sudo apt-get dist-upgrade -y

sudo apt-get install -y git cmake build-essential pkg-config
sudo apt-get install -y libssl-dev libusb-1.0-0-dev libudev-dev
sudo apt-get install -y libgtk-3-dev libglfw3-dev libgl1-mesa-dev libglu1-mesa-dev
sudo apt-get install -y libcurl4-openssl-dev   # 关键：external_libcurl.cmake 要用系统 libcurl

第 2 步：获取源码

cd ~
git clone https://github.com/IntelRealSense/librealsense.git
cd librealsense

第 3 步：安装 udev 规则（相机权限）

sudo cp config/99-realsense-libusb.rules /etc/udev/rules.d/
sudo udevadm control --reload-rules && sudo udevadm trigger

因为走 RSUSB 后端，不需要 打内核 patch，跳过 patch-realsense-ubuntu-L4T.sh。

第 4 步：修改 external_libcurl.cmake（用系统 libcurl）

源码默认会去联网编译 libcurl，弱网环境容易失败。改成用系统预装的 libcurl：

cat > ~/librealsense/CMake/external_libcurl.cmake << 'EOF'
if(CHECK_FOR_UPDATES)
    pop_security_flags() # remove security flags

    find_package(CURL REQUIRED)
    message(STATUS "成功找到系统 libcurl 头文件路径: ${CURL_INCLUDE_DIRS}")
    message(STATUS "系统 libcurl 库路径: ${CURL_LIBRARIES}")

    add_library(curl INTERFACE)
    target_include_directories(curl INTERFACE ${CURL_INCLUDE_DIRS})
    target_link_libraries(curl INTERFACE ${CURL_LIBRARIES})

    add_custom_target(libcurl)

    if (NOT WIN32 AND NOT APPLE)
        find_package(OpenSSL REQUIRED)
        target_link_libraries(curl INTERFACE OpenSSL::SSL OpenSSL::Crypto)
    endif()

    push_security_flags()
endif() #CHECK_FOR_UPDATES
EOF

第 5 步：配置 + 编译 + 安装

cd ~/librealsense
mkdir -p build && cd build

cmake ../ -DFORCE_RSUSB_BACKEND=true -DCMAKE_BUILD_TYPE=Release

make -j$(nproc)      # 内存紧张就改 -j4
sudo make install

cmake 配置成功的标志------输出里必须看到：

-- using RS2_USE_LIBUVC_BACKEND          ← 证明走的是 RSUSB/libuvc 后端（正确）
-- Checking for module 'libudev'
--   Found libudev, version 249          ← 证明 udev 支持被编进去了

第 6 步：验证

realsense-viewer          # 图形界面，能看到深度/RGB 画面即成功
rs-enumerate-devices      # 命令行列出相机及固件信息

---

五、我踩过的坑（按发生顺序）

坑 1：cmake 联网下载依赖失败（HTTP2 / TLS 报错）

现象：cmake 配置阶段报错

error: RPC failed; curl 16 Error in the HTTP2 framing layer
fatal: error reading section header 'shallow-info'
Failed to download nlohmann/json

或

GnuTLS recv error (-110): The TLS connection was non-properly terminated.

原因 ：cmake 要从 GitHub git clone 下载依赖（nlohmann/json、fastcdr 等），弱网环境下 GitHub 连接不稳，时好时坏。与 RealSense 本身无关。

解决（两个办法）：

1. 强制 git 用 HTTP/1.1（对 HTTP2 framing 报错很有效）：

   git config --global http.version HTTP/1.1
   git config --global http.postBuffer 524288000

2. 或配 GitHub 镜像，让所有依赖走加速：

   git config --global url."https://gh-proxy.com/https://github.com/".insteadOf "https://github.com/"

改完后必须 rm -rf build 重新 cmake，否则残留状态不会重新触发下载。

---

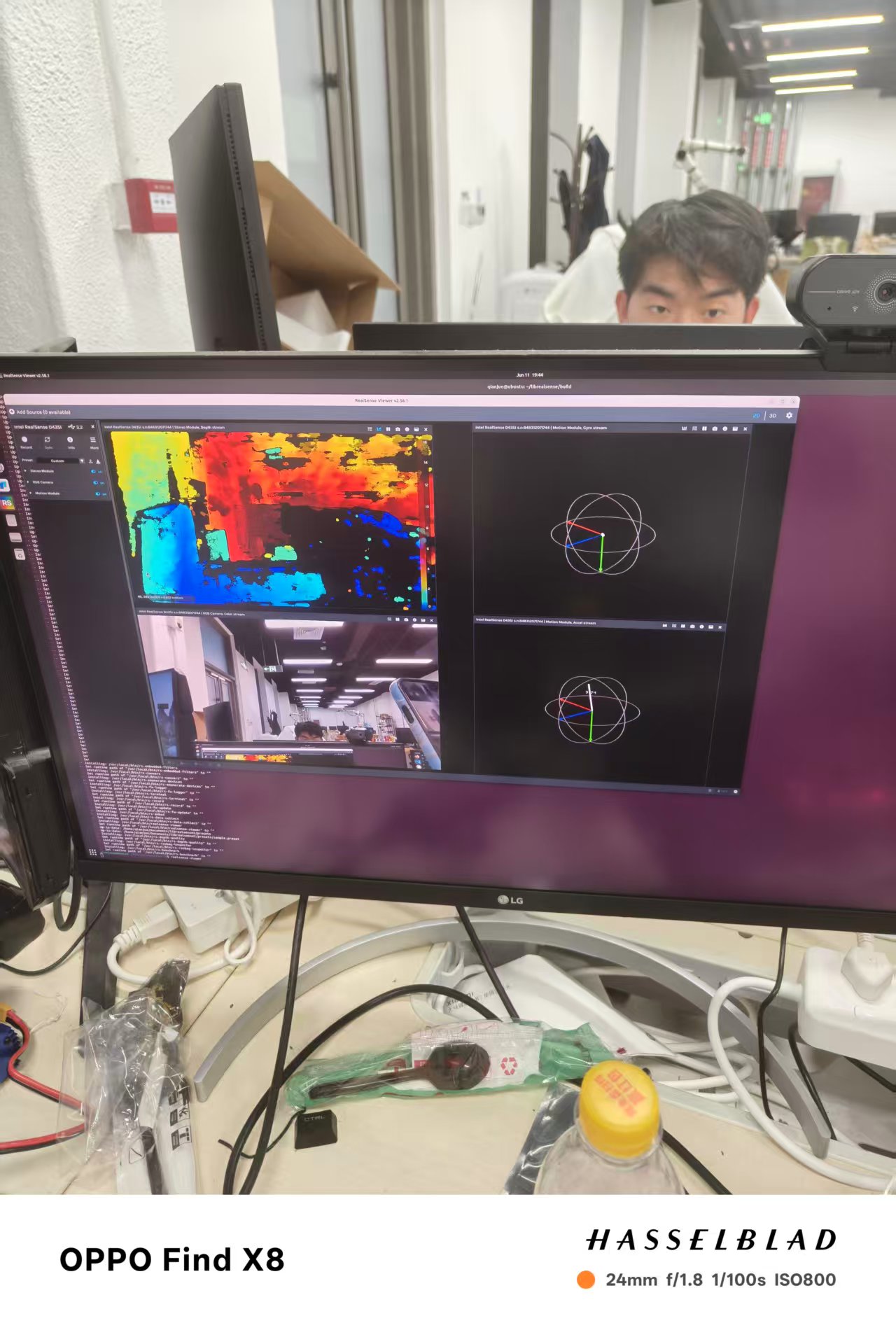

六、效果展示

已完成

• librealsense SDK 源码编译安装成功（RSUSB/libuvc 后端）。
• 相机能出深度 + RGB 画面。
• 安装位置：/usr/local/lib/（库）、/usr/local/include/（头文件）、/usr/local/bin/（realsense-viewer 等工具）。

已知限制

• RSUSB 后端会丢失硬件时间戳 / 部分 metadata 。对纯视觉 SLAM、软件时间戳对齐（approximate_sync）够用；但若后续要做对时间戳精度敏感的紧耦合 VIO，可能成为瓶颈。
• IMU 在 JetPack 6 上可能取不到数据 （hiddraw 缺失）。若需要 IMU，社区验证的解法是 libuvc 后端 + 固件降级到 5.13.0.55。

如何验证 IMU 是否可用

rs-enumerate-devices | grep -i -E "accel|gyro|motion"   # 看 IMU 有没有被识别
rs-motion                                                # 图形界面，转动相机看模型动不动

• 模型跟着转 → IMU 正常。
• 模型不动（数据为 0）→ 经典的 JetPack 6 hiddraw 故障，需固件降级。

重要提醒

JetPack 升级或内核更新后，若用的是内核补丁方案，补丁会失效需重打。 RSUSB 后端不受此影响------这也是它在 Jetson 上更省心的一个理由。

参考文献：

jetson orin nano设备上编译安装相机D435i的驱动_d435i相机驱动安装-CSDN博客
