《在 Cesium 中用 Three.js 实现气象雷达三维体渲染——从原理到性能优化》

在 Cesium 中用 Three.js 实现气象雷达三维体渲染------从原理到性能优化

一、先看效果

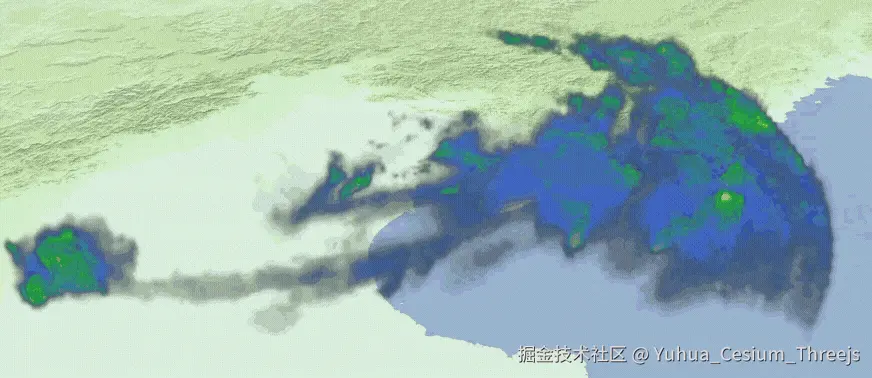

上图是真实气象雷达数据在 Cesium 地球上的三维体渲染结果。蓝绿色区域是中低强度回波，右侧那个黄色亮斑是高反射率核心（>40 dBZ），对应强对流区域。整个体积是半透明的，边缘自然羽化，可以透过云团看到下方的地形地貌。

这不是用 Cesium 原生 API 堆出来的，也不是用体素点云凑出来的------是在 Cesium 内部嵌了一个 Three.js 渲染管线，用 Ray Marching 做的真正体积渲染。

二、为什么这个需求很难做

气象雷达输出的是三维体数据。一个扫描体积里有几十层仰角，每层都是极坐标的反射率/径向速度数据，转换到笛卡尔坐标后是一个三维网格，每个格点有一个 dBZ 值。

传统做法是切片------取一个水平截面（CAPPI）或垂直截面展示。这样做确实省事，但信息损失非常大，对流系统的三维结构完全看不出来。

想把完整的三维体在地球上可视化，面临几个问题：

Cesium 没有体渲染能力。 Cesium 是做地球可视化的，它的渲染管线是为地形、影像、矢量这类数据设计的，没有 3D 纹理采样和 Ray Marching 这套东西。

Three.js 能做体渲染，但不在地球上。 Three.js 的世界是一个笛卡尔空间，而 Cesium 的世界是一个椭球体，两者的坐标系、相机模型、渲染循环全都不一样。

把两个引擎合到一起，坐标对齐是最大的坑。 Cesium 用 WGS84 椭球坐标，Three.js 用米为单位的局部坐标，一旦转换矩阵算错，渲染出来的体就会飘在地球旁边某个不知道哪里的地方。

所以这整件事本质上是：在 Cesium 的渲染循环里嵌一个 Three.js 的渲染管线，用自定义 Shader 做体积渲染，同时每帧保持两个引擎的相机同步。

三、核心原理：Ray Marching 体积渲染

体积渲染的核心思路是光线步进（Ray Marching） ：从相机出发，沿视线方向发射一条光线穿透整个体数据，每隔一段距离采样一次颜色和透明度，最后把所有采样点的颜色按照前向混合累积起来，得到最终像素颜色。

3.1 光线与包围盒求交

体数据被装在一个 BoxGeometry 里，渲染时需要先算出光线进入和离开这个盒子的距离：

ini 复制代码

vec2 intersectAABB(vec3 ro, vec3 rd, vec3 aabbMin, vec3 aabbMax) {
    vec3 invR = 1.0 / (rd + 1e-6);
    vec3 t0 = (aabbMin - ro) * invR;
    vec3 t1 = (aabbMax - ro) * invR;
    vec3 tmin = min(t0, t1);
    vec3 tmax = max(t0, t1);
    float tn = max(max(tmin.x, tmin.y), tmin.z);
    float tf = min(min(tmax.x, tmax.y), tmax.z);
    return vec2(tn, tf);
}

这是标准的 AABB 射线求交算法，返回的 tn 是入射距离，tf 是出射距离。tNear > tFar 说明光线没有击中盒子，直接 discard。

有一个特殊情况需要处理：当相机在体数据内部时，tNear 是负数，这时候采样起点应该是 0（相机位置本身），而不是 tNear：

css 复制代码

float tStart = uCameraInside ? 0.0 : max(tNear, 0.0);

3.2 抖动偏移消除分层条纹

如果从 tStart 开始用固定步长采样，每个像素的第一个采样点都在同一平面上，渲染出来会有非常明显的分层条带。解决方法是给每个像素加一个随机偏移：

ini 复制代码

vec3 hash33(vec3 p) {
    p = fract(p * vec3(0.1031, 0.1030, 0.0973));
    p += dot(p, p.yxz + 33.33);
    return fract((p.xxy + p.yxx) * p.zyx);
}

float tOffset = hash33(gl_FragCoord.xyz).x * stepSize;
vec3 p = rayOrigin + rayDir * (tStart + tOffset);

用 gl_FragCoord 作为哈希输入，同一帧内每个像素的偏移都不同，条带就变成了噪点，视觉上几乎察觉不到。

3.3 前向累积混色

每步采样颜色之后，用标准的前向 Alpha 合成（front-to-back compositing）累积：

ini 复制代码

float weight = alpha * (1.0 - alphaAccum);
colAcc.rgb += weight * color;
alphaAccum += weight;

(1.0 - alphaAccum) 是关键：越靠前的采样点权重越大，后面被遮挡的部分贡献越小。当 alphaAccum > 0.95 时基本上已经不透明了，后续采样没有意义，直接 break 提前退出。

四、数据处理：把 .dat 文件变成 3D 纹理

4.1 Three.js 的 Data3DTexture

普通 Texture 是二维的，GPU 通过 (u, v) 坐标采样。Data3DTexture 是三维的，GPU 通过 (u, v, w) 坐标采样，正好可以用来存三维体数据，Shader 里的 sampler3D 可以直接采样。

ini 复制代码

const texture = new THREE.Data3DTexture(textureData, width, height, depth);
texture.format = THREE.RedFormat;     // 只用 R 单通道
texture.type = THREE.FloatType;
texture.minFilter = THREE.LinearFilter; // 线性插值，采样更平滑
texture.magFilter = THREE.LinearFilter;
texture.unpackAlignment = 1;
texture.needsUpdate = true;

4.2 为什么只用单通道

气象回波数据本质上是一个标量场------每个格点只有一个 dBZ 值。如果用 RGBA 四通道纹理，等于浪费了 75% 的 GPU 显存带宽。用 RedFormat 单通道，纹理体积缩小 4 倍，采样带宽也减少 4 倍，在大分辨率数据下这个优化效果很显著。

4.3 降采样

原始数据的水平分辨率很高，但 GPU 能处理的 3D 纹理尺寸是有限的，直接全量上传会撑爆显存。

ini 复制代码

const strideX = 4;
const strideY = 4;
const strideZ = 1; // 高度方向层数本来就不多，不降采样

水平方向每 4 个格点取 1 个，垂直方向保留全部层数。这个比例是根据实际数据尺寸和视觉效果反复试出来的，不是固定公式。

4.4 数值归一化

dBZ 范围是 -10 到 80，需要归一化到 $0, 1$ 存进纹理，同时要处理填充值（无效格点）：

ini 复制代码

if (Math.abs(rawVal - fillVal) > 0.001 && realVal > minVal) {
    normVal = (realVal - minVal) / range;
    normVal = Math.max(0, Math.min(1, normVal));
} else {
    normVal = 0; // 填充值和低于阈值的格点归零
}

fillVal 是气象数据格式里用来标记"无效数据"的特殊值，必须排除掉，否则会渲染出一堆杂乱的噪点。

五、地理坐标对齐：最容易踩坑的部分

5.1 建立局部坐标系

地球是一个椭球体，在不同地理位置，"上"的方向是不同的（法向量方向）。如果直接把体数据摆在三维坐标原点，它会浮在地球外面某个随机位置。

Cesium 提供了 eastNorthUpToFixedFrame，可以在任意地理位置建立一个局部东北天坐标系（X=东，Y=北，Z=上），返回一个 4x4 变换矩阵：

kotlin 复制代码

this.eastNorthUpTransform = Cesium.Transforms.eastNorthUpToFixedFrame(
    this.centerCartesian
);

用这个矩阵把 Three.js 的 Group 变换到正确的地理位置，体数据就会贴合地球表面了。

5.2 Cesium 和 Three.js 的矩阵行列序差异

这里有一个很隐蔽的坑：Cesium 的 Matrix4 是列主序（column-major）存储，Three.js 的 Matrix4 也是列主序，但两者的元素排列方式在手动转换时需要注意索引顺序。

Cesium 的矩阵按 [m00, m10, m20, m30, m01, m11, ...] 存储（列优先），对应到 Three.js 的 matrix.set() 时要按行来填：

kotlin 复制代码

matrix.set(
    this.eastNorthUpTransform[0],  this.eastNorthUpTransform[4],
    this.eastNorthUpTransform[8],  this.eastNorthUpTransform[12],
    this.eastNorthUpTransform[1],  this.eastNorthUpTransform[5],
    this.eastNorthUpTransform[9],  this.eastNorthUpTransform[13],
    this.eastNorthUpTransform[2],  this.eastNorthUpTransform[6],
    this.eastNorthUpTransform[10], this.eastNorthUpTransform[14],
    this.eastNorthUpTransform[3],  this.eastNorthUpTransform[7],
    this.eastNorthUpTransform[11], this.eastNorthUpTransform[15]
);

这里如果行列搞反，渲染出来的体会在地球上某个完全错误的位置，而且姿态也是歪的，初次遇到这个问题排查起来很费时间。

5.3 每帧同步相机位置

Ray Marching Shader 需要知道相机在体数据局部坐标系中的位置（不是世界坐标，是局部坐标），才能正确计算光线方向：

kotlin 复制代码

const cameraPosLocal = Cesium.Matrix4.multiplyByPoint(
    this.inverseTransform,
    cameraPosition,
    this.scratchCartesian
);

mat.uniforms.uCameraLocalPos.value.set(
    cameraPosLocal.x,
    cameraPosLocal.y,
    cameraPosLocal.z
);

用逆变换矩阵把 Cesium 相机的 ECEF 坐标变换到局部空间，每帧更新 uniform。这个每帧都要算，但 Cesium.Matrix4.multiplyByPoint 可以复用 scratch 对象避免每帧分配内存。

六、色标设计

气象雷达有一套约定俗成的配色方案，低反射率用蓝色（弱降水），中等强度用绿色（中等降水），高强度用黄红色（强降水），极强用紫色/白色（冰雹区域）。这套配色是气象行业标准，不能随意发挥。

6.1 用 Canvas 生成 ColorMap 纹理

把色标做成一张 512×1 的纹理，横轴对应归一化的 dBZ 值：

ini 复制代码

private createColorMap(): THREE.CanvasTexture {
    const canvas = document.createElement('canvas');
    canvas.width = 512;
    canvas.height = 1;
    const ctx = canvas.getContext('2d');

    const grad = ctx.createLinearGradient(0, 0, 512, 0);
    COLOR_STOPS.forEach((stop) => {
        let t = (stop.value - COLOR_SCALE_MIN) / (COLOR_SCALE_MAX - COLOR_SCALE_MIN);
        grad.addColorStop(Math.max(0, Math.min(1, t)), stop.color);
    });

    ctx.fillStyle = grad;
    ctx.fillRect(0, 0, 512, 1);
    // ...
}

Shader 里通过 texture2D(uColorMap, vec2(val, 0.5)) 查颜色，val 是归一化的 dBZ 值，直接映射到色标横轴。

6.2 Alpha 通道控制分类可见性

除了颜色，每个分类还有独立的透明度控制。实现方式是直接把 alpha 写进 ColorMap 纹理的 A 通道------可见的分类写实际 opacity，隐藏的分类写 0：

ini 复制代码

const alphaVal = cat.visible ? cat.opacity : 0;
data[i * 4 + 3] = Math.floor(alphaVal * 255);

这样用户切换某个回波强度分类的显示状态时，只需要重新生成 ColorMap 纹理并更新 uniform，不需要重新上传体数据，响应很快。

七、三个关键性能优化

体渲染天然是高消耗的操作，不做优化在生产环境里根本用不了。

优化①：动态步数

问题：从正上方俯视时，光线穿过体数据的路径很短（就是体数据的高度）；从侧面水平看过去，光线穿过的路径可能是高度的几倍甚至十几倍。固定步数在侧视角时采样密度严重不足，体数据会出现明显的透视穿透感，像一个透明的豆腐块。

解法：根据当前光线长度和体数据最小维度的比值，动态调整步数：

ini 复制代码

float minDim = min(uBoxSize.z, min(uBoxSize.x, uBoxSize.y));
float ratio = rayLength / minDim;
// clamp 防止极端视角下步数爆炸导致 GPU 超载
float stepsVal = uSteps * clamp(ratio, 1.0, 6.0);

同时把循环上限从 200 改到 1000，保证动态增加的步数能跑完：

css 复制代码

for(int i = 0; i < 1000; i++) {
    if(float(i) >= stepsVal || alphaAccum > 0.95) break;
    // ...
}

优化②：离屏半分辨率 FBO

问题：体渲染每个像素都要跑几百次纹理采样，全屏全分辨率每帧跑一遍，帧率直接掉到个位数。

解法：把体渲染绘制到一个 0.75 分辨率的离屏 RenderTarget，再用一个全屏四边形把结果合成回主场景：

php 复制代码

// 离屏 FBO，75% 分辨率
this.renderTarget = new THREE.WebGLRenderTarget(w, h, {
    format: THREE.RGBAFormat,
    type: THREE.UnsignedByteType,
    minFilter: THREE.LinearFilter,
    magFilter: THREE.LinearFilter,
    depthBuffer: false,   // 不需要深度缓冲，减少显存占用
    stencilBuffer: false,
});

合成 Shader 非常简单，就是把 FBO 纹理贴到全屏四边形上，alpha 小于阈值的像素直接丢弃：

ini 复制代码

void main() {
    vec4 color = texture2D(uFBOTexture, vUv);
    if (color.a < 0.001) discard;
    gl_FragColor = color;
}

0.75 分辨率意味着像素数量只有原来的 56%，体渲染的计算量直接降了将近一半，而且 LinearFilter 放大时视觉上几乎看不出差别。

优化③：相机静止跳帧

问题：Cesium 的渲染循环每帧都在跑，但如果用户没有操作地球（相机静止），体渲染的结果和上一帧完全一样，重新渲染纯粹是浪费。

解法：缓存上一帧的相机位置和方向，计算变化量，低于阈值时直接跳过 FBO 渲染，复用上一帧的结果：

kotlin 复制代码

const dPos =
    (camPos.x - this.lastCamPosX) ** 2 +
    (camPos.y - this.lastCamPosY) ** 2 +
    (camPos.z - this.lastCamPosZ) ** 2;

if (dPos > POS_THRESHOLD || dDir > DIR_THRESHOLD || isNaN(this.lastCamPosX)) {
    this.needsRedraw = true;
    // 更新缓存
}

FBO 的合成通道（把上一帧缓存贴到屏幕）每帧还是要跑的，但体渲染本体只在相机移动时才执行。实测在相机静止时 GPU 占用从 40%+ 降到 5% 以下。

另外加了一个 markDirty() 方法，色标变化、数据更新等外部触发重绘的场景可以手动调用：

csharp 复制代码

public markDirty(): void {
    this.needsRedraw = true;
}

八、踩过的坑

坑一：相机在体内部时 BackSide 渲染失效

体数据用的是 THREE.BackSide------从盒子内部看，渲染背面。这样从外部看盒子时，Shader 里的 vLocalPos 是盒子背面的位置，光线从相机出发打向背面，刚好覆盖了整个体积。

但当相机进入盒子内部时，此时相机已经越过了背面，intersectAABB 算出来的 tNear 是负数，按正常逻辑处理会导致从相机背后开始采样。所以需要在 CPU 侧判断相机是否在盒子内，传一个 uCameraInside 给 Shader 处理边界情况。

arduino 复制代码

const isInsideBox =
    Math.abs(cameraPosLocal.x) < this.scratchHalfSize.x + margin &&
    Math.abs(cameraPosLocal.y) < this.scratchHalfSize.y + margin &&
    Math.abs(cameraPosLocal.z) < this.scratchHalfSize.z + margin;

mat.uniforms.uCameraInside.value = isInsideBox;

坑二：高度方向"太扁"

气象雷达的扫描体积，水平范围几百公里，垂直高度只有十几公里。按真实比例渲染出来，体数据就是一个极度扁平的薄饼，从侧面看几乎就是一条线，视觉上完全看不出三维结构。

解决方案是在处理数据时把高度拉伸 2 倍：

ini 复制代码

hDist = hDist * 2;
hCenter = hCenter + (hDist - originalHeight) / 2;

这是一个刻意的视觉夸张，不是真实比例，但在可视化领域这是常见做法。中心点也要同步上移，否则体数据的底部会嵌进地形里。

坑三：Cesium 矩阵列序导致体数据位置偏移

前面提到了这个问题。Cesium 的 Matrix4 内部是列主序，matrix[0] 是第一列第一行，matrix[1] 是第一列第二行。在手动转换到 Three.js 的 matrix.set() 时，set() 的参数顺序是行主序（第一行从左到右依次填入），所以 Cesium 的 [0,4,8,12] 对应的是矩阵的第一行，不是第一列。

如果直接按 0-15 顺序传入 matrix.set()，实际上是把矩阵转置了，体数据会出现在地球上某个错误位置，而且姿态是倒的。

九、总结

整个方案的核心链路是：

气象数据 → Float32Array → Data3DTexture → Ray Marching Shader → FBO 离屏渲染 → 合成到 Cesium 主场景

Three.js 和 Cesium 双引擎共存的关键是：共享同一个 WebGL Context，Cesium 管地球渲染，Three.js 管体积渲染，两者通过坐标系变换矩阵和每帧相机同步保持对齐。

三个性能优化组合起来，在中端显卡上可以跑到流畅的帧率（不同数据分辨率和视角会有差异）：动态步数保证各视角下的渲染质量，半分辨率 FBO 降低计算量，跳帧优化减少不必要的重绘。

这套方案理论上不限于气象数据，医疗 CT、地质体、流体仿真等任何三维标量场数据都可以套用同样的架构。
