摘要

摘要： 在复杂嵌入式系统中，多路电源的时序控制、监控与复位机制是保障系统可靠启动和稳定运行的核心基础。本文深入剖析电源上电/掉电时序的设计原理，系统讲解电源监控芯片的选型与阈值配置，详细阐述硬件看门狗与软件看门狗的协同工作机制，并结合STM32与TI PMIC的实战案例，提供完整的电路设计、驱动代码与调试方案，助力开发者构建高可靠性的电源管理系统。

一、引言：为什么电源时序至关重要

现代嵌入式系统通常需要多路电源轨供电：3.3V核心电压、1.8V IO电压、1.2V CPU核心电压、0.9V DDR内存电压、5V模拟电压等。这些电源轨之间存在严格的时序依赖关系------上电顺序错误可能导致闩锁效应（Latch-up）、总线冲突、数据损坏甚至芯片永久损坏。

在实际项目中，我曾遇到以下典型问题：

案例1：某FPGA项目中，1.8V IO电源先于3.3V核心电源上电，导致FPGA配置引脚处于不确定状态，上电后配置失败率约5%
案例2：某工业控制器中，未设计电源监控电路，电网波动导致电压跌落时系统进入不可预期的状态，偶发性死机
案例3：某IoT设备中，看门狗配置不当，在OTA升级过程中触发复位，导致固件变砖

这些问题共同指向一个核心需求：系统化的电源时序控制、监控与保护机制。

二、多路电源上电时序设计

2.1 上电时序的基本原则

电源上电时序设计需遵循以下核心原则：

核心先于外围：CPU/DSP核心电压先于IO电压上电，确保内部逻辑先于外部接口就绪
数字先于模拟：数字电路电源先于模拟电路，避免数字噪声干扰模拟精度
源端先于负载：电源芯片先于被供电芯片使能，防止反向电流
复位最后释放：所有电源稳定后，再释放复位信号，确保系统从确定状态启动

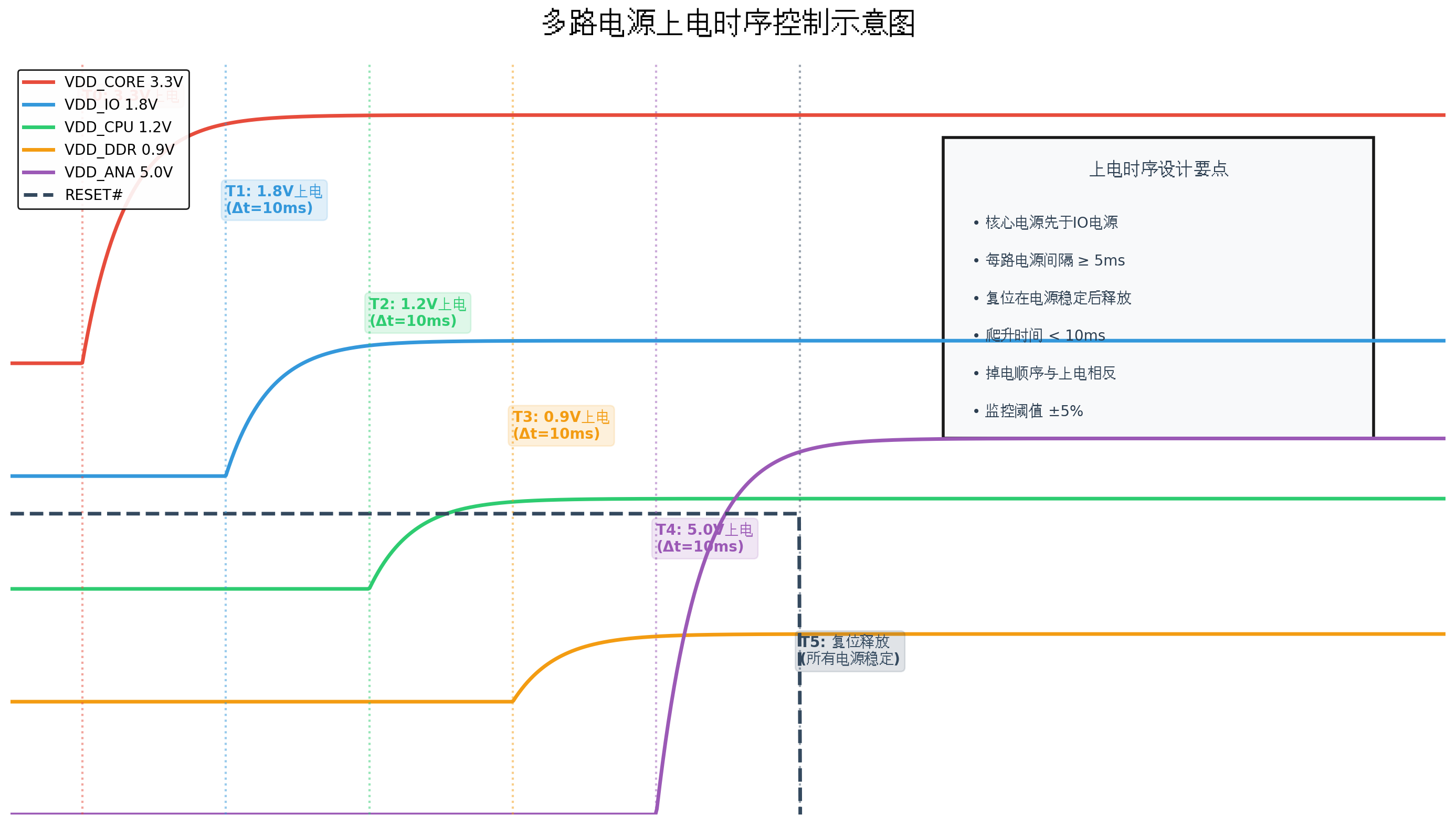

上图展示了一个典型的5路电源上电时序。核心电源（3.3V）最先上电，随后依次是IO电源（1.8V）、CPU电源（1.2V）、DDR电源（0.9V）和模拟电源（5.0V），每路间隔10ms。所有电源稳定后（约55ms），复位信号释放，系统开始启动。

2.2 时序控制的技术实现

2.2.1 RC延迟电路（简单方案）

对于2-3路电源的简单系统，可以使用RC延迟电路实现基本时序控制：

复制代码

VIN ──┬──[R1]──┬── EN1 (第一路电源使能)
      │         │
      │        [C1]── GND
      │
      ├──[R2]──┬── EN2 (第二路电源使能，延迟上电)
      │         │
      │        [C2]── GND
      │
      └──[R3]──┬── EN3 (第三路电源使能，进一步延迟)
                │
               [C3]── GND

延迟时间计算公式： T d e l a y = 0.69 × R × C T_{delay} = 0.69 \times R \times C Tdelay=0.69×R×C

缺点：精度低（受电容容差、温度影响），无法灵活调整，无监控功能。

2.2.2 电源监控芯片时序控制

使用专用监控芯片（如MAX16067、ADM1066）可以实现精确的时序控制：

MAX16067典型应用：

c 复制代码

/* MAX16067 I2C配置：4路电源时序控制 */
#define MAX16067_ADDR 0x58

/* 配置时序延迟 */
void max16067_config_sequence(void) {
    /* 设置各路电源的使能延迟 */
    /* SEQ1: 3.3V核心电源，立即使能 */
    max16067_write_reg(0x00, 0x00);  // SEQ1 delay = 0ms

    /* SEQ2: 1.8V IO电源，延迟10ms */
    max16067_write_reg(0x01, 0x0A);  // SEQ2 delay = 10ms

    /* SEQ3: 1.2V CPU电源，延迟20ms */
    max16067_write_reg(0x02, 0x14);  // SEQ3 delay = 20ms

    /* SEQ4: 0.9V DDR电源，延迟30ms */
    max16067_write_reg(0x03, 0x1E);  // SEQ4 delay = 30ms

    /* 使能时序控制器 */
    max16067_write_reg(0x10, 0x0F);  // 使能SEQ1-SEQ4
}

2.2.3 PMIC集成方案

对于复杂系统，TI TPS65219、LP8733等PMIC芯片集成了多路DC-DC、LDO、监控和时序控制功能：

c 复制代码

/* TPS65219 PMIC配置 */
#define TPS65219_ADDR 0x24

/* 配置上电时序 */
void tps65219_config_power_sequence(void) {
    /* 配置BUCK1 (3.3V): 立即启动 */
    tps65219_write_reg(0x02, 0x01);  // BUCK1_EN = 1, delay = 0

    /* 配置BUCK2 (1.8V): 延迟5ms */
    tps65219_write_reg(0x03, 0x15);  // BUCK2_EN = 1, delay = 5ms

    /* 配置BUCK3 (1.2V): 延迟10ms */
    tps65219_write_reg(0x04, 0x2A);  // BUCK3_EN = 1, delay = 10ms

    /* 配置LDO1 (0.9V): 延迟15ms */
    tps65219_write_reg(0x05, 0x3F);  // LDO1_EN = 1, delay = 15ms

    /* 配置LDO2 (5.0V): 延迟20ms */
    tps65219_write_reg(0x06, 0x54);  // LDO2_EN = 1, delay = 20ms

    /* 配置复位延迟：所有电源稳定后50ms释放 */
    tps65219_write_reg(0x07, 0x32);  // RESET delay = 50ms
}

三、电源监控与阈值配置

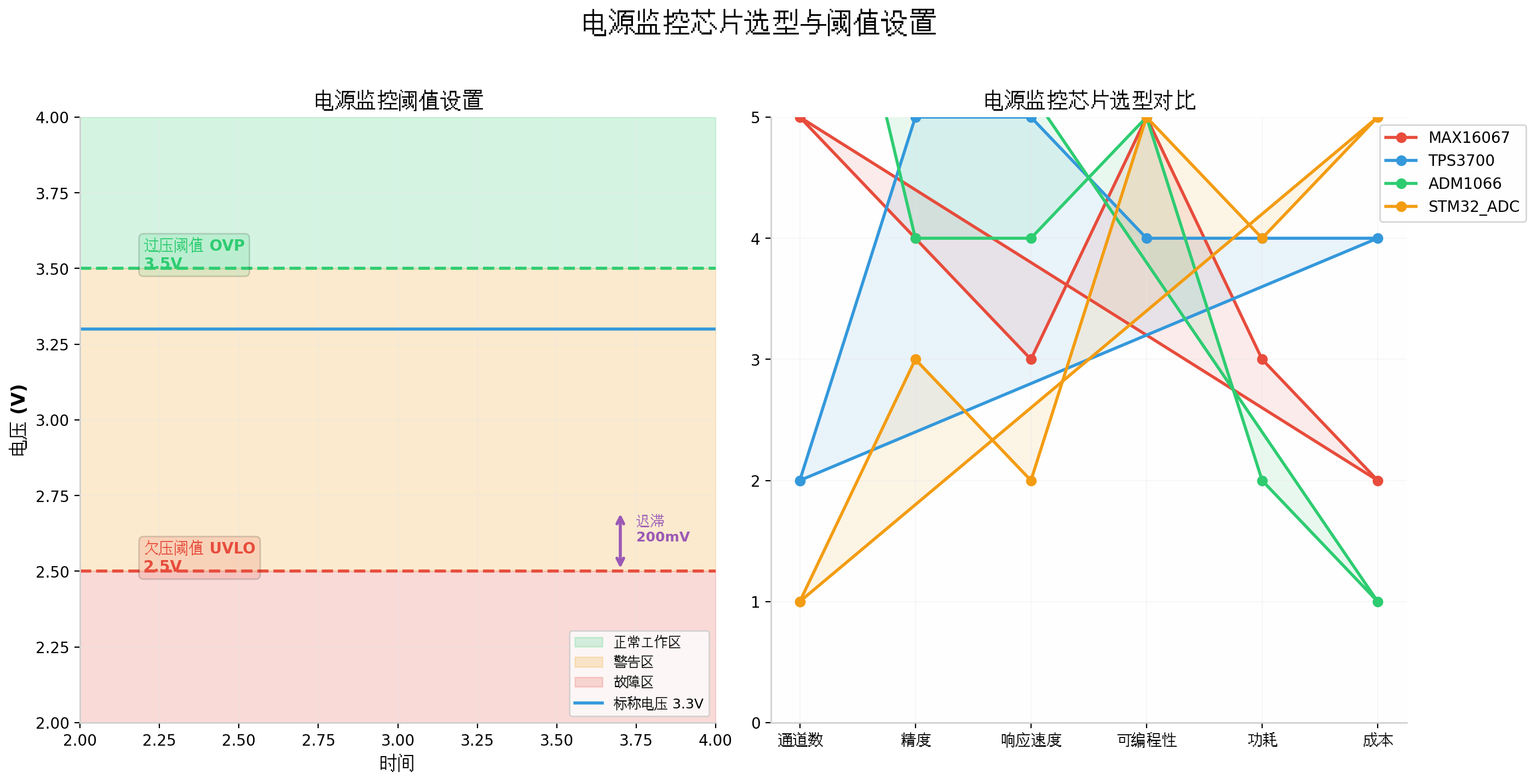

3.1 监控参数设计

电源监控需要配置以下关键参数：

欠压锁定（UVLO）阈值：

典型设置：标称电压的90%
例如3.3V系统，UVLO = 2.97V（约3.0V）
迟滞电压：200mV，防止在阈值附近抖动

过压保护（OVP）阈值：

典型设置：标称电压的110%
例如3.3V系统，OVP = 3.63V（约3.6V）
响应时间：< 10μs

监控精度要求：

电源轨	标称电压	UVLO阈值	OVP阈值	监控精度
3.3V	3.30V	2.97V	3.63V	±1.5%
1.8V	1.80V	1.62V	1.98V	±2.0%
1.2V	1.20V	1.08V	1.32V	±2.5%
0.9V	0.90V	0.81V	0.99V	±3.0%

3.2 STM32内部电源监控

STM32系列MCU内置了PVD（Programmable Voltage Detector）和BOR（Brown-out Reset）功能：

c 复制代码

/* STM32 PVD配置 */
void stm32_pvd_config(void) {
    /* 使能PWR时钟 */
    __HAL_RCC_PWR_CLK_ENABLE();

    /* 配置PVD阈值：2.9V (Level 5) */
    HAL_PWR_ConfigPVD(PWR_PVDLEVEL_5);

    /* 使能PVD中断 */
    HAL_PWR_EnablePVD();

    /* 配置PVD中断优先级 */
    HAL_NVIC_SetPriority(PVD_IRQn, 2, 0);
    HAL_NVIC_EnableIRQ(PVD_IRQn);
}

/* PVD中断处理：电压跌落预警 */
void PVD_IRQHandler(void) {
    HAL_PWR_PVD_IRQHandler();
}

void HAL_PWR_PVDCallback(void) {
    /* 电压低于阈值，执行紧急保存 */
    system_emergency_save();

    /* 关闭非关键外设 */
    peripheral_shutdown();

    /* 进入安全模式 */
    system_enter_safe_mode();
}

3.3 外部监控芯片应用

对于需要监控多路电源的系统，推荐使用专用监控芯片：

c 复制代码

/* TPS3700双通道监控芯片配置 */
/* 通道1：监控3.3V，欠压阈值2.9V */
/* 通道2：监控1.8V，欠压阈值1.6V */

#define TPS3700_VITP_3V3  2.9f  /* 3.3V欠压阈值 */
#define TPS3700_VITP_1V8  1.6f  /* 1.8V欠压阈值 */

/* 计算分压电阻 */
/* TPS3700内部参考电压 = 400mV */
/* R1 = R2 × (Vmon/Vref - 1) */

/* 3.3V监控分压 */
/* R1 = 10kΩ, R2 = 1.54kΩ */
/* Vmon = 400mV × (1 + 10k/1.54k) = 2.99V ≈ 3.0V */

/* 1.8V监控分压 */
/* R1 = 10kΩ, R2 = 2.94kΩ */
/* Vmon = 400mV × (1 + 10k/2.94k) = 1.76V ≈ 1.8V */

/* 读取监控状态 */
uint8_t tps3700_read_status(void) {
    /* OUT1: 3.3V监控状态 */
    /* OUT2: 1.8V监控状态 */
    uint8_t status = HAL_GPIO_ReadPin(TPS3700_OUT1_GPIO_Port, TPS3700_OUT1_Pin);
    status |= (HAL_GPIO_ReadPin(TPS3700_OUT2_GPIO_Port, TPS3700_OUT2_Pin) << 1);
    return status;
}

四、复位电路设计

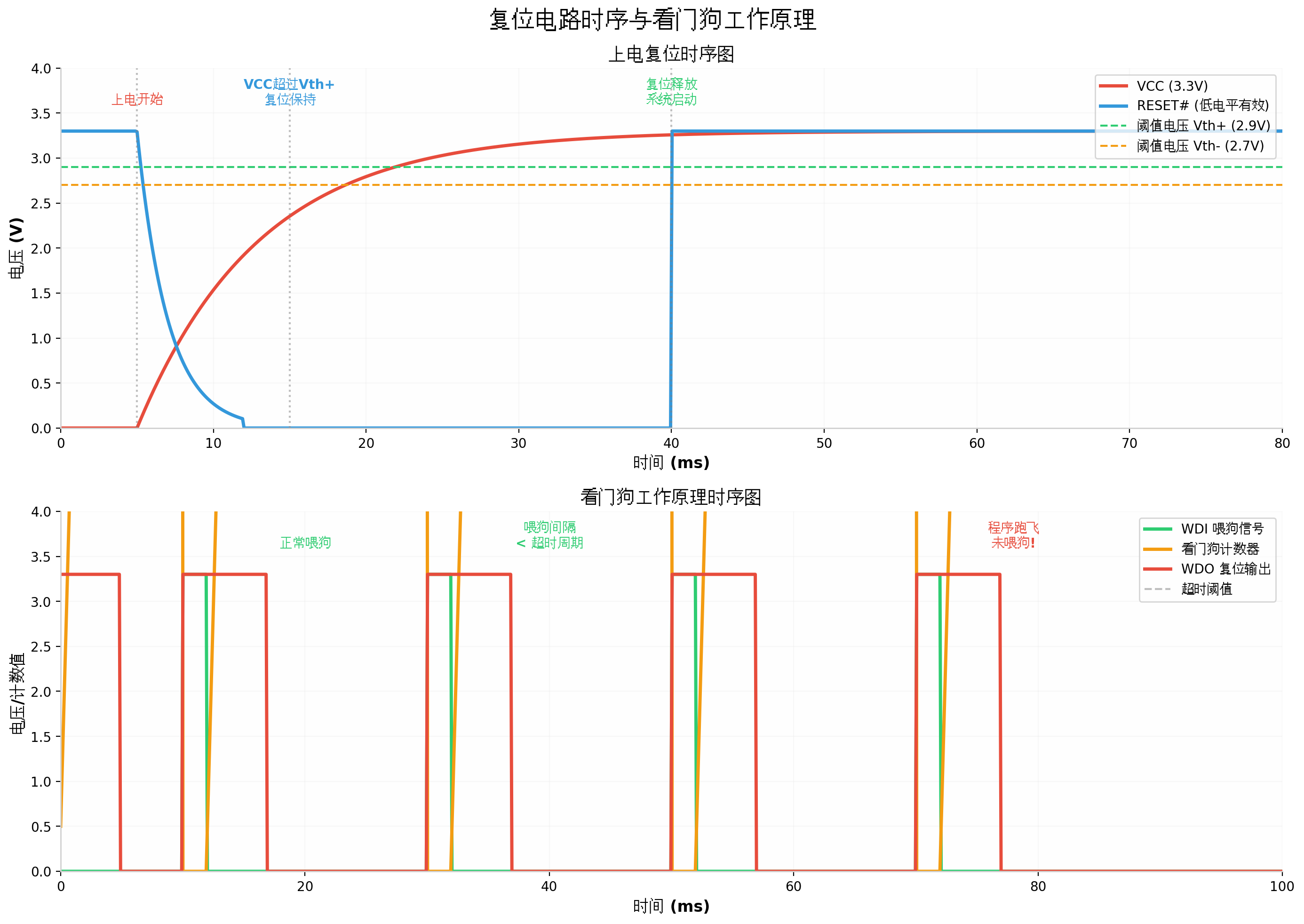

4.1 复位时序分析

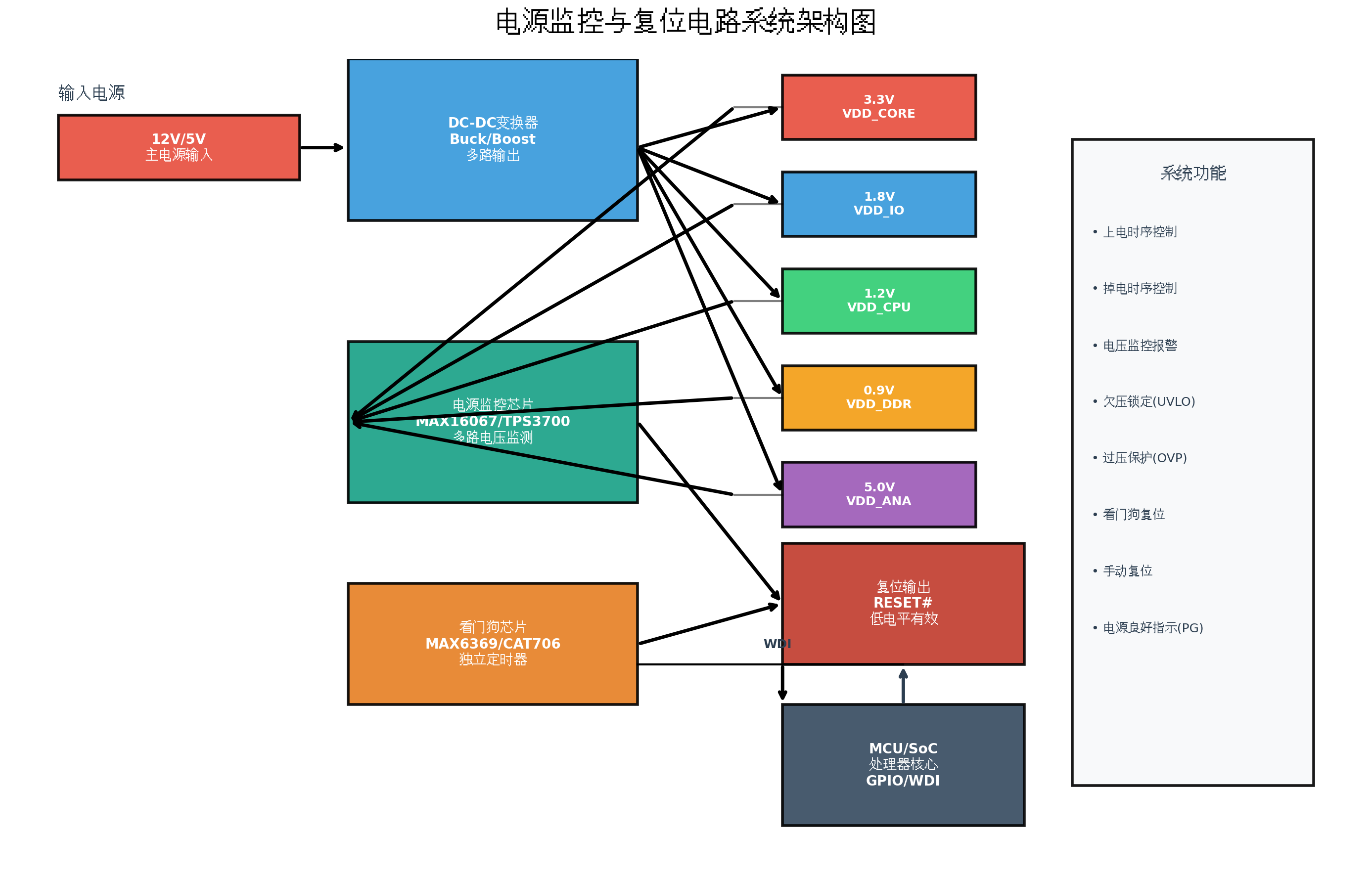

复位电路的核心功能是确保系统在电源稳定后才释放复位信号，并在电源异常时及时复位系统。

上电复位时序要点：

复位延迟：电源稳定后，保持复位至少100-200ms，确保芯片内部电路完全初始化
阈值选择：复位释放阈值应高于芯片最低工作电压，通常选择VCC的90%
迟滞设计：防止电源噪声导致的复位抖动

4.2 复位电路实现

4.2.1 RC复位电路（基础方案）

c 复制代码

/* RC复位电路参数计算 */
/* 复位脉冲宽度: T = R × C × ln(VCC/(VCC-Vth)) */
/* 假设 VCC=3.3V, Vth=1.5V, 要求 T=200ms */
/* T = R × C × ln(3.3/1.8) ≈ R × C × 0.6 */
/* 取 C=10μF, 则 R = 0.2/(10μ×0.6) ≈ 33kΩ */

/* 缺点：复位宽度受电源爬升速度影响，精度低 */

4.2.2 专用复位芯片（推荐方案）

c 复制代码

/* MAX809/MAX810复位芯片 */
/* 特点：精确复位阈值、固定复位脉宽、低功耗 */

/* MAX809选型 */
/* MAX809TEUR: 阈值3.08V, 复位脉宽240ms */
/* MAX809SEUR: 阈值2.93V, 复位脉宽240ms */
/* MAX809REUR: 阈值2.63V, 复位脉宽240ms */

/* 手动复位功能 */
void system_manual_reset(void) {
    /* 拉低MR引脚 */
    HAL_GPIO_WritePin(MR_GPIO_Port, MR_Pin, GPIO_PIN_RESET);
    HAL_Delay(10);  /* 保持10ms */
    HAL_GPIO_WritePin(MR_GPIO_Port, MR_Pin, GPIO_PIN_SET);
}

/* 复位源检测 */
uint8_t system_get_reset_source(void) {
    uint32_t reset_flags = RCC->CSR;

    if (reset_flags & RCC_CSR_PORRSTF) {
        return RESET_SOURCE_POWER_ON;  /* 上电复位 */
    }
    if (reset_flags & RCC_CSR_PINRSTF) {
        return RESET_SOURCE_EXTERNAL;  /* 外部复位 */
    }
    if (reset_flags & RCC_CSR_IWDGRSTF) {
        return RESET_SOURCE_IWDG;      /* 独立看门狗复位 */
    }
    if (reset_flags & RCC_CSR_WWDGRSTF) {
        return RESET_SOURCE_WWDG;      /* 窗口看门狗复位 */
    }
    if (reset_flags & RCC_CSR_SFTRSTF) {
        return RESET_SOURCE_SOFTWARE;  /* 软件复位 */
    }
    return RESET_SOURCE_UNKNOWN;
}

五、看门狗设计与喂狗策略

5.1 看门狗分类与选型

看门狗（Watchdog）是系统的"最后一道防线"，用于检测和恢复程序跑飞、死循环等软件故障。

硬件看门狗 vs 软件看门狗：

特性	硬件看门狗	软件看门狗
时钟源	独立RC振荡器	系统时钟
可靠性	高（不受系统故障影响）	低（系统死机时失效）
灵活性	低（固定超时时间）	高（可编程配置）
功耗	低（μA级）	中（mA级）
成本	需外接芯片	免费（使用MCU定时器）
典型芯片	MAX6369、CAT706、STWD100	STM32 IWDG/WWDG

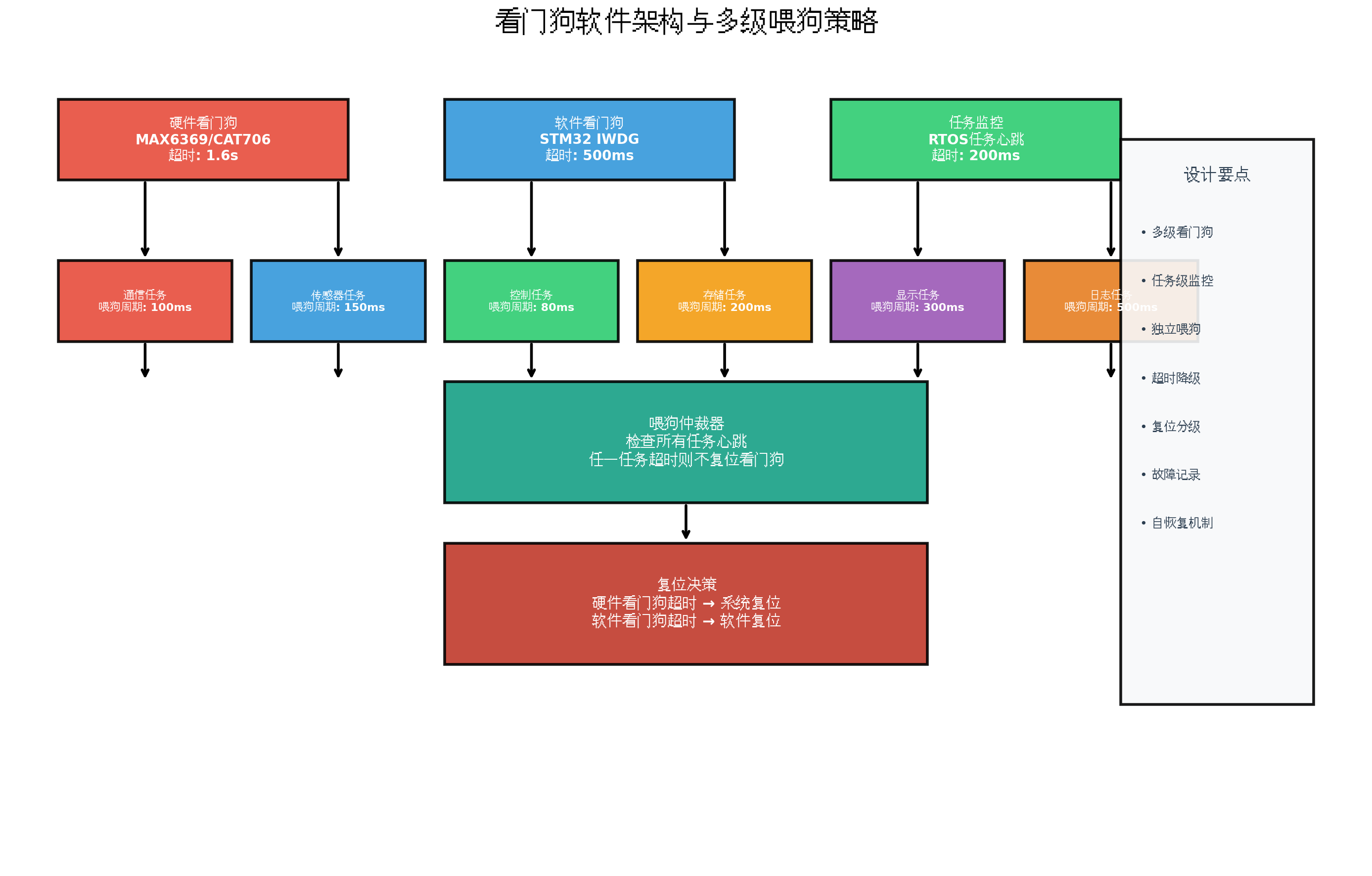

5.2 多级看门狗架构

对于高可靠性系统，推荐采用多级看门狗架构：

架构设计要点：

硬件看门狗（最外层）：超时时间1-2秒，系统级保护
软件看门狗（中间层）：超时时间200-500ms，任务级保护
任务心跳（最内层）：超时时间50-100ms，功能级保护

5.3 STM32看门狗配置

c 复制代码

/* 独立看门狗（IWDG）配置 */
void iwdg_init(void) {
    /* IWDG时钟源：LSI = 32kHz */
    /* 预分频：64分频 → 计数器时钟 = 500Hz */
    /* 重装载值：500 → 超时时间 = 1秒 */

    IWDG->KR = 0x5555;  /* 使能寄存器访问 */
    IWDG->PR = 0x04;    /* 预分频：64 */
    IWDG->RLR = 500;    /* 重装载值：500 */
    IWDG->KR = 0xAAAA;  /* 重装载计数器 */
    IWDG->KR = 0xCCCC;  /* 使能看门狗 */
}

/* 喂狗 */
void iwdg_feed(void) {
    IWDG->KR = 0xAAAA;  /* 重装载计数器 */
}

/* 窗口看门狗（WWDG）配置 */
void wwdg_init(void) {
    /* WWDG时钟源：PCLK1/4096 */
    /* 假设PCLK1=36MHz，分频后时钟 ≈ 8.8kHz */
    /* 窗口值：0x7F（上限），下限定值：0x50 */
    /* 超时时间：约50ms */

    WWDG->CFR = WWDG_CFR_EWI | WWDG_CFR_WDGTB0 | 0x7F;  /* 使能提前唤醒中断 */
    WWDG->CR = WWDG_CR_WDGA | 0x7F;  /* 使能看门狗，初始值0x7F */
}

/* WWDG喂狗（必须在窗口内） */
void wwdg_feed(void) {
    /* 当前计数器值必须在0x50-0x7F之间 */
    if ((WWDG->CR & WWDG_CR_T) > 0x50) {
        WWDG->CR = 0x7F;  /* 重装载 */
    }
}

5.4 多任务喂狗策略

在RTOS环境下，需要实现任务级看门狗监控：

c 复制代码

/* 任务心跳结构 */
typedef struct {
    uint32_t last_feed_time;
    uint32_t timeout_ms;
    uint8_t  is_alive;
} task_heartbeat_t;

task_heartbeat_t task_heartbeats[TASK_COUNT] = {
    {0, 100, 0},  /* 通信任务：100ms */
    {0, 150, 0},  /* 传感器任务：150ms */
    {0, 80,  0},  /* 控制任务：80ms */
    {0, 200, 0},  /* 存储任务：200ms */
    {0, 300, 0},  /* 显示任务：300ms */
    {0, 500, 0},  /* 日志任务：500ms */
};

/* 任务喂狗函数 */
void task_feed_watchdog(uint8_t task_id) {
    if (task_id < TASK_COUNT) {
        task_heartbeats[task_id].last_feed_time = HAL_GetTick();
        task_heartbeats[task_id].is_alive = 1;
    }
}

/* 看门狗仲裁器（在定时器中断中调用） */
void watchdog_arbitrator(void) {
    uint32_t current_time = HAL_GetTick();
    uint8_t all_alive = 1;

    for (int i = 0; i < TASK_COUNT; i++) {
        if ((current_time - task_heartbeats[i].last_feed_time) > task_heartbeats[i].timeout_ms) {
            task_heartbeats[i].is_alive = 0;
            all_alive = 0;

            /* 记录故障任务 */
            system_log_error(\"Task %d watchdog timeout\", i);
        }
    }

    if (all_alive) {
        /* 所有任务正常，喂硬件看门狗 */
        iwdg_feed();
    } else {
        /* 有任务异常，不喂狗，等待硬件看门狗复位 */
        /* 或执行软件复位 */
        NVIC_SystemReset();
    }
}

5.5 看门狗避坑指南

常见陷阱与解决方案：

陷阱	现象	解决方案
中断中喂狗	主程序死循环但中断正常，看门狗不触发	只在主循环中喂狗
初始化期间未使能	启动阶段跑飞无法检测	上电立即使能硬件看门狗
喂狗周期过长	系统卡顿无法及时发现	喂狗周期 < 超时时间的50%
单点喂狗	部分任务死循环无法检测	多任务独立喂狗
OTA升级期间复位	升级过程超时导致变砖	升级前禁用或延长超时
低功耗模式冲突	休眠时看门狗溢出	使用STOP模式兼容的看门狗

六、掉电保护与故障处理

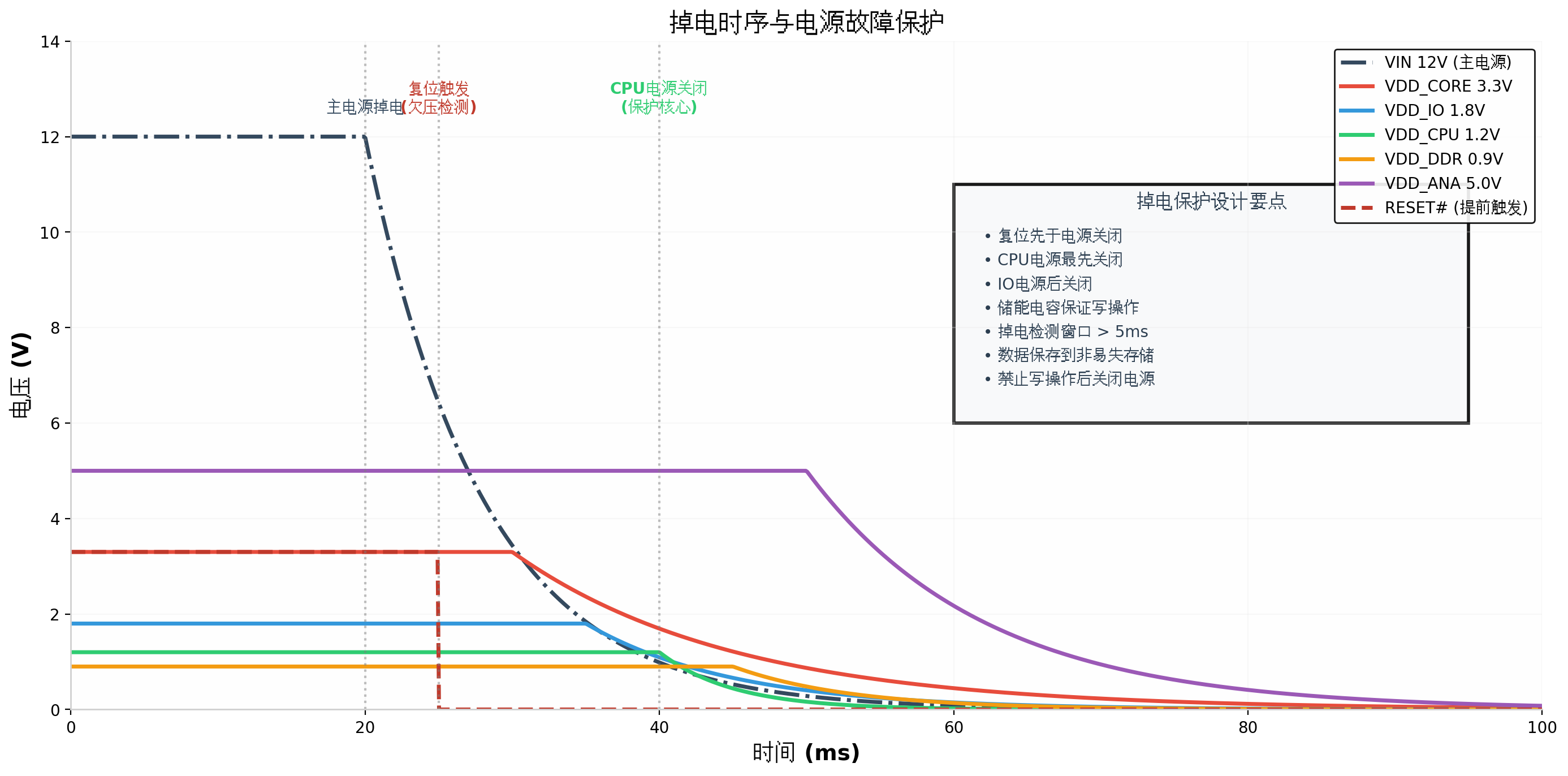

6.1 掉电时序设计

掉电时序与上电时序相反，但需要额外的保护措施：

掉电保护设计要点：

提前检测：主电源掉电后，通过大容量储能电容（如1000μF）提供5-10ms的检测窗口
提前复位：在电源电压跌落到临界值前触发复位，防止芯片在低压下异常工作
数据保存：在储能电容供电期间，将关键数据写入EEPROM或Flash
有序关闭：CPU电源最先关闭，IO电源后关闭，避免总线冲突

c 复制代码

/* 掉电检测与紧急处理 */
void power_loss_handler(void) {
    /* 检测主电源（通过ADC或比较器） */
    if (HAL_ADC_GetValue(&hadc1) < POWER_LOSS_THRESHOLD) {
        /* 立即禁止所有中断 */
        __disable_irq();

        /* 保存关键数据到Flash */
        flash_write_critical_data();

        /* 关闭非关键外设 */
        peripheral_emergency_shutdown();

        /* 设置掉电标志 */
        system_set_power_loss_flag();

        /* 等待复位或进入低功耗模式 */
        while(1) {
            /* 空循环，等待电源完全消失或复位 */
        }
    }
}

6.2 故障记录与诊断

c 复制代码

/* 故障记录结构 */
typedef struct {
    uint32_t timestamp;
    uint8_t  reset_source;
    uint8_t  failed_power_rail;
    uint16_t voltage_readings[8];
    uint8_t  task_status;
    uint32_t error_code;
} fault_record_t;

/* 保存故障记录 */
void system_save_fault_record(void) {
    fault_record_t record;

    record.timestamp = HAL_GetTick();
    record.reset_source = system_get_reset_source();
    record.failed_power_rail = max16067_read_fault_status();

    /* 读取各路电源电压 */
    for (int i = 0; i < 8; i++) {
        record.voltage_readings[i] = adc_read_power_rail(i);
    }

    /* 保存到Flash保留区 */
    flash_write_fault_record(&record);
}

/* 启动时读取故障记录 */
void system_read_fault_record(void) {
    fault_record_t record;
    flash_read_fault_record(&record);

    if (record.reset_source != RESET_SOURCE_POWER_ON) {
        /* 非上电复位，说明发生过故障 */
        printf(\"System reset detected!\\n\");
        printf(\"  Source: %d\\n\", record.reset_source);
        printf(\"  Failed rail: %d\\n\", record.failed_power_rail);
        printf(\"  Timestamp: %lu\\n\", record.timestamp);

        /* 清除故障记录 */
        flash_clear_fault_record();
    }
}

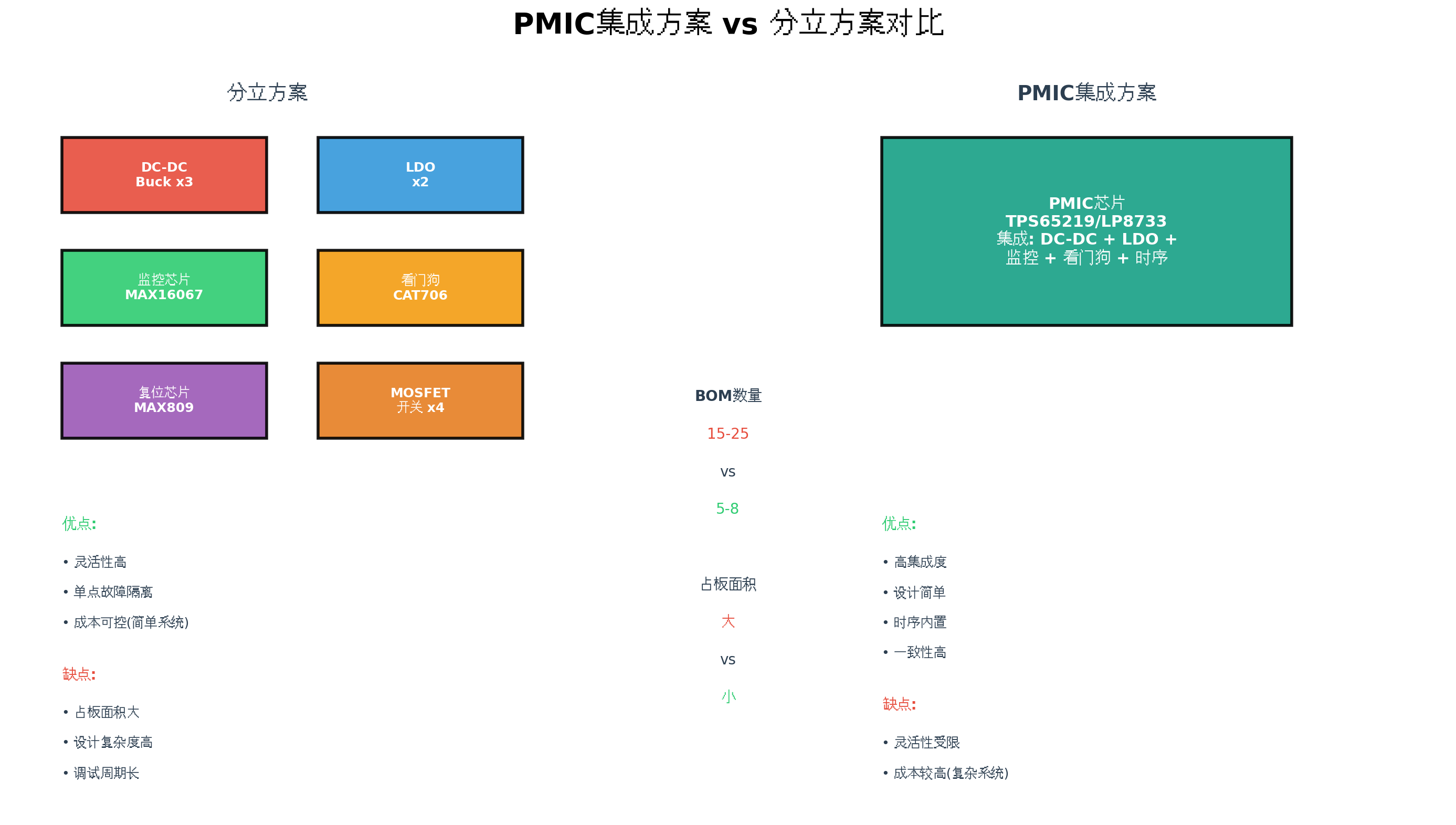

七、PMIC集成方案 vs 分立方案

选型决策流程：

电源轨数量：≤3路可考虑分立方案，>3路推荐PMIC
时序复杂度：简单时序用RC/监控芯片，复杂时序用PMIC
空间约束：空间紧张选PMIC，空间充裕可选分立
成本敏感度：大批量生产PMIC成本优势明显
功能安全需求：汽车/工业应用选功能安全PMIC（如TPS65381A-Q1，支持ASIL-D）

八、实战调试与测试

8.1 上电时序测试

使用示波器测量各路电源的上升沿和时序间隔：

c 复制代码

/* 时序测试GPIO标记 */
void power_sequence_test(void) {
    /* 在各路电源使能时翻转GPIO */
    HAL_GPIO_WritePin(TEST_GPIO_Port, TEST_PIN_3V3, GPIO_PIN_SET);  // 3.3V使能
    HAL_Delay(1);
    HAL_GPIO_WritePin(TEST_GPIO_Port, TEST_PIN_1V8, GPIO_PIN_SET);  // 1.8V使能
    HAL_Delay(1);
    HAL_GPIO_WritePin(TEST_GPIO_Port, TEST_PIN_1V2, GPIO_PIN_SET);  // 1.2V使能
    /* ... */
}

8.2 监控阈值验证

c 复制代码

/* 电源监控测试 */
void power_monitor_test(void) {
    /* 逐步降低某路电源电压，验证UVLO触发点 */
    for (float v = 3.3; v > 2.0; v -= 0.05) {
        dac_set_voltage(TEST_RAIL, v);
        HAL_Delay(10);

        uint8_t status = max16067_read_status();
        if (status & (1 << TEST_RAIL)) {
            printf(\"UVLO triggered at %.2fV\\n\", v);
            break;
        }
    }
}

8.3 看门狗测试

c 复制代码

/* 看门狗功能测试 */
void watchdog_test(void) {
    /* 测试1：正常喂狗 */
    printf(\"Test 1: Normal feed...\\n\");
    for (int i = 0; i < 10; i++) {
        iwdg_feed();
        HAL_Delay(500);  /* 正常间隔 */
    }
    printf(\"Test 1: PASSED\\n\");

    /* 测试2：停止喂狗，验证复位 */
    printf(\"Test 2: Stop feeding...\\n\");
    /* 不喂狗，等待复位 */
    while(1);  /* 应该触发看门狗复位 */
}

九、总结与展望

本文系统阐述了嵌入式系统中电源时序控制、监控与复位保护的核心技术：

上电时序：遵循"核心先于外围、数字先于模拟"原则，使用RC延迟、监控芯片或PMIC实现精确控制
电源监控：配置合理的UVLO/OVP阈值，采用迟滞设计防止抖动，结合内部PVD和外部监控芯片实现全方位保护
复位电路：使用专用复位芯片确保可靠的复位时序，支持手动复位和复位源检测
看门狗设计：采用多级看门狗架构，实现任务级监控，避免常见陷阱
掉电保护：提前检测、数据保存、有序关闭，确保系统安全掉电

未来发展趋势：

数字电源管理：通过PMBus/I2C实现全数字化的电源监控与配置
AI辅助故障预测：基于电源纹波、温度趋势预测故障
功能安全集成：PMIC集成ASIL-D功能安全特性，满足汽车/工业标准

转载自：https://blog.csdn.net/u014727709/article/details/162559764

欢迎 👍点赞✍评论⭐收藏，欢迎指正
