摘要

摘要： 随着TinyML（微型机器学习）的兴起，在资源受限的MCU上运行神经网络推理已成为嵌入式AI的核心技术。本文深入剖析TensorFlow Lite Micro（TFLM）的架构原理、INT8全整数量化策略、算子支持矩阵与内存管理策略，结合STM32和ESP32平台的实际部署案例，提供从模型训练到MCU推理的完整工作流程与优化技巧。

一、引言：TinyML与嵌入式AI的崛起

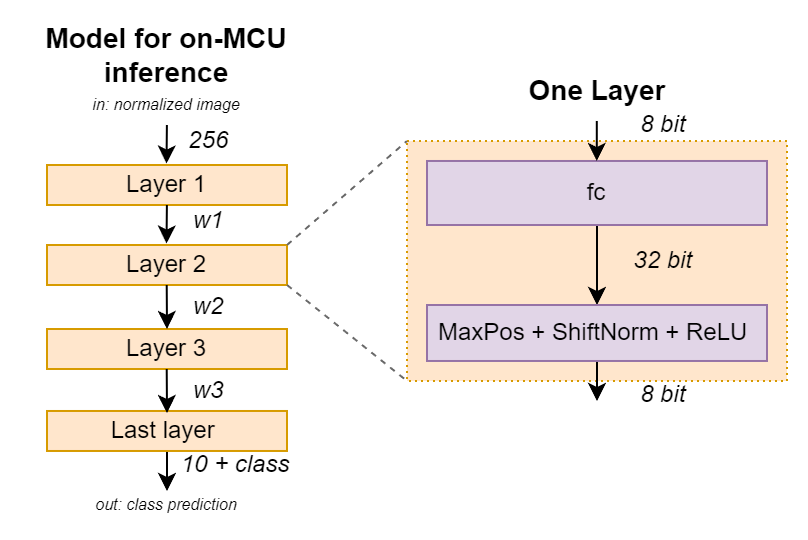

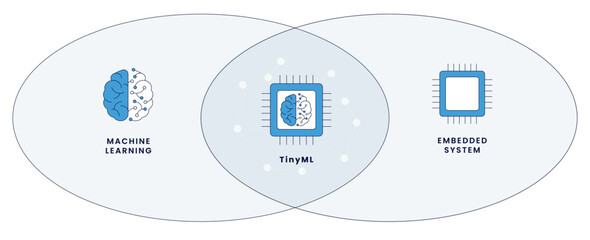

TinyML是机器学习与嵌入式系统的交叉领域，目标是在功耗极低、资源受限的微控制器（MCU）上运行神经网络模型。

传统计算 vs TinyML设备资源对比：

资源 传统计算 TinyML设备
计算频率 1-4 GHz 1-400 MHz
内存 512MB-64GB 2KB-512KB
存储 64GB-4TB 32KB-2MB
功耗 30-100W 150μW-23.5mW

在MCU上运行AI推理的挑战：内存不足（通常<256KB SRAM）、计算能力有限（无FPU或DSP）、功耗严格受限（电池供电）、无操作系统或仅有RTOS。

二、TensorFlow Lite Micro 架构深度解析

2.1 核心设计原则

TensorFlow Lite Micro（TFLM）是专为MCU设计的推理框架，遵循三个核心设计原则：

  1. 无动态内存分配：所有内存使用预分配的静态Tensor Arena
  2. 无操作系统依赖：可在裸机（bare-metal）上运行
  3. 无C++标准库依赖：仅使用C++子集，避免STL开销

2.2 内存架构：Tensor Arena

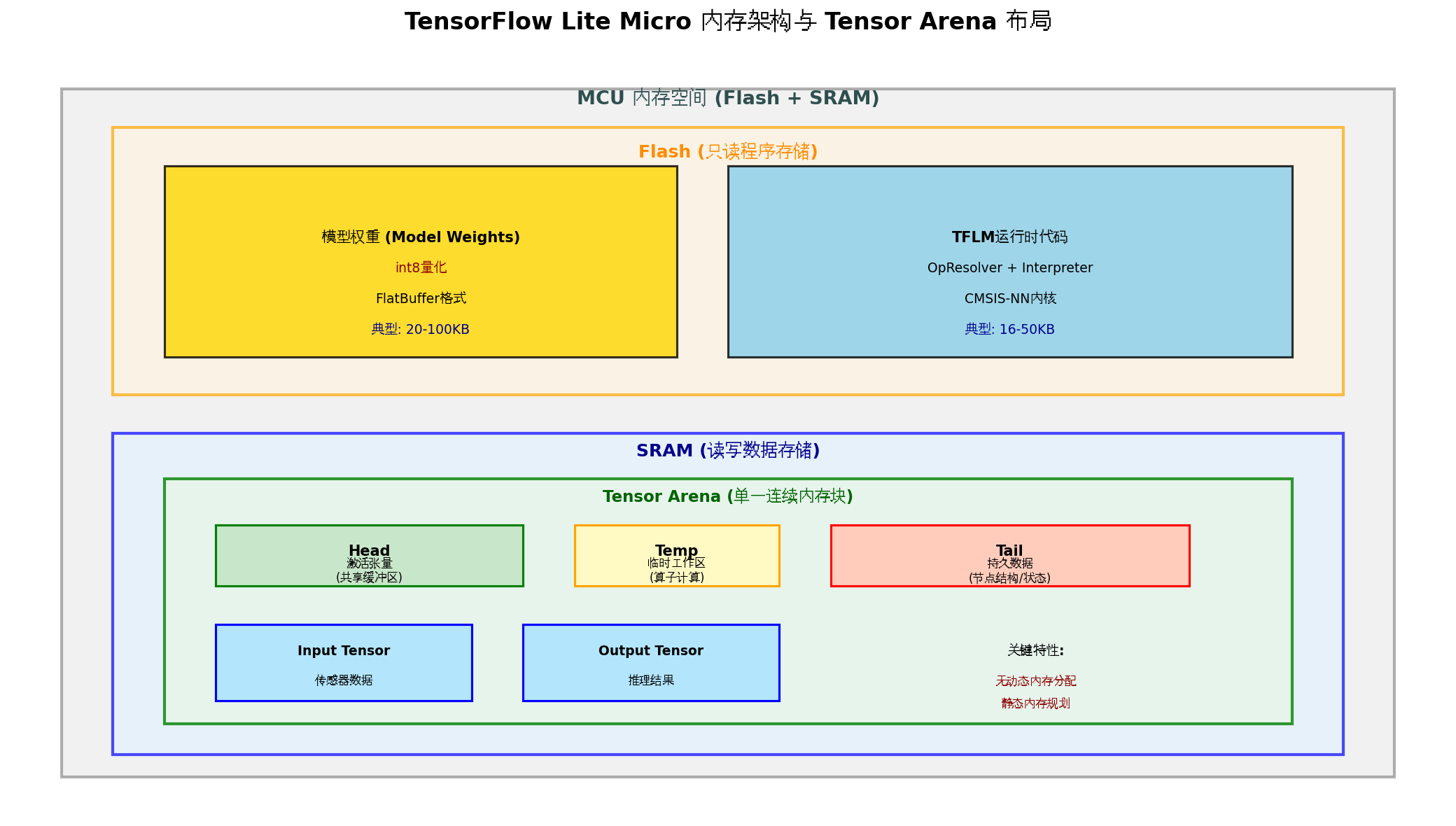

图1：TensorFlow Lite Micro 内存架构

内存布局详解：

区域 位置 内容 大小
Flash 只读 模型权重（INT8 FlatBuffer） 20-100KB
Flash 只读 TFLM运行时代码 16-50KB
SRAM 读写 Tensor Arena（激活张量+临时空间） 10-100KB
SRAM 读写 输入/输出张量 几KB

Tensor Arena 内部结构：

复制代码
┌─────────────────────────────────────────────────┐
│  Head (非持久分配) ← 从低地址开始增长              │
│  ├── 激活张量 (共享缓冲区，最大占用)               │
│  └── 中间计算结果                                   │
├─────────────────────────────────────────────────┤
│  Temp (临时分配) ← 动态借用                        │
│  └── 算子计算工作区                                 │
├─────────────────────────────────────────────────┤
│  Tail (持久分配) ← 从高地址开始增长                │
│  ├── 节点结构 (NodeAndRegistration)                │
│  ├── 张量元数据 (TfLiteTensor)                     │
│  └── 算子状态 (如LSTM的cell状态)                    │
└─────────────────────────────────────────────────┘

Arena采用"头尾分配"策略：Head从低地址增长，Tail从高地址增长，中间的空闲空间可供临时分配。这种设计避免了内存碎片，最大化利用有限的SRAM。

2.3 解释器执行流程

cpp 复制代码
// TFLM 推理核心流程（简化）

#include "tensorflow/lite/micro/micro_interpreter.h"
#include "tensorflow/lite/micro/micro_log.h"
#include "tensorflow/lite/micro/micro_mutable_op_resolver.h"

// 1. 定义模型（从C数组加载）
extern const unsigned char g_model[];  // 由xxd.py生成的模型数组
extern const int g_model_len;

// 2. 定义Tensor Arena（单一连续内存块）
constexpr int kTensorArenaSize = 32 * 1024;  // 32KB
alignas(16) uint8_t tensor_arena[kTensorArenaSize];

// 3. 注册算子（仅包含需要的算子，减少代码体积）
tflite::MicroMutableOpResolver<10> resolver;
resolver.AddConv2D();           // 卷积
resolver.AddDepthwiseConv2D();  // 深度可分离卷积
resolver.AddFullyConnected();   // 全连接
resolver.AddMaxPool2D();        // 最大池化
resolver.AddAveragePool2D();    // 平均池化
resolver.AddSoftmax();          // Softmax
resolver.AddRelu();             // ReLU
resolver.AddReshape();          // Reshape

// 4. 构建解释器
tflite::MicroInterpreter interpreter(
    tflite::GetModel(g_model),   // 模型
    resolver,                     // 算子解析器
    tensor_arena,                 // Arena内存
    kTensorArenaSize,             // Arena大小
    nullptr);                     // 错误报告器

// 5. 分配张量（一次性，无后续动态分配）
TfLiteStatus allocate_status = interpreter.AllocateTensors();
if (allocate_status != kTfLiteOk) {
    MicroPrintf("AllocateTensors failed");
    return;
}

// 6. 获取输入/输出张量
TfLiteTensor* input = interpreter.input(0);
TfLiteTensor* output = interpreter.output(0);

// 7. 填充输入数据（传感器数据预处理）
for (int i = 0; i < input->bytes; i++) {
    input->data.int8[i] = sensor_data[i];  // INT8量化输入
}

// 8. 执行推理
TfLiteStatus invoke_status = interpreter.Invoke();
if (invoke_status != kTfLiteOk) {
    MicroPrintf("Invoke failed");
    return;
}

// 9. 读取输出结果
int8_t max_val = -128;
int max_idx = 0;
for (int i = 0; i < output->dims->data[1]; i++) {
    if (output->data.int8[i] > max_val) {
        max_val = output->data.int8[i];
        max_idx = i;
    }
}
MicroPrintf("Prediction: %d, Confidence: %d", max_idx, max_val);

三、量化：从FP32到INT8的精度与效率平衡

3.1 量化原理

量化是将神经网络权重和激活从32位浮点数（FP32）转换为8位整数（INT8）的过程，目标是在最小精度损失 下实现4x模型压缩 和2-4x推理加速。

量化公式：

复制代码
r = S * (q - Z)

其中：
r = 真实浮点值
q = 量化后的整数值
S = 缩放因子（scale）
Z = 零点（zero-point）

对称量化 vs 非对称量化：

特性 对称量化 非对称量化
公式 r = S * q r = S * (q - Z)
零点 Z = 0 Z ≠ 0
计算复杂度 低（只需乘法） 高（需减法和乘法）
精度 对ReLU激活足够 对Sigmoid/Tanh更好
TFLM支持 是（推荐） 是

3.2 全整数量化（Full Integer Quantization）

python 复制代码
# full_integer_quantization.py
# 使用代表性数据集进行全INT8量化

import tensorflow as tf
import numpy as np

# 1. 加载训练好的模型
model = tf.keras.models.load_model('my_model.h5')

# 2. 准备代表性数据集（用于校准量化参数）
def representative_dataset():
    # 从训练集中采样100-500个样本
    for i in range(100):
        # 输入数据需与模型输入形状一致
        data = np.random.rand(1, 96, 96, 1).astype(np.float32)  # 示例
        yield [data]

# 3. 配置转换器
converter = tf.lite.TFLiteConverter.from_keras_model(model)

# 4. 启用全整数量化
converter.optimizations = [tf.lite.Optimize.DEFAULT]

# 5. 设置代表性数据集（关键！用于计算scale和zero-point）
converter.representative_dataset = representative_dataset

# 6. 强制输入/输出为INT8（MCU友好）
converter.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS_INT8]
converter.inference_input_type = tf.int8   # 输入INT8
converter.inference_output_type = tf.int8  # 输出INT8

# 7. 转换
tflite_model = converter.convert()

# 8. 保存
with open('model_int8.tflite', 'wb') as f:
    f.write(tflite_model)

# 9. 验证模型大小
import os
original_size = os.path.getsize('my_model.h5')
quantized_size = os.path.getsize('model_int8.tflite')
print(f"Original: {original_size/1024:.1f}KB")
print(f"Quantized: {quantized_size/1024:.1f}KB")
print(f"Compression: {original_size/quantized_size:.1f}x")

3.3 量化精度对比

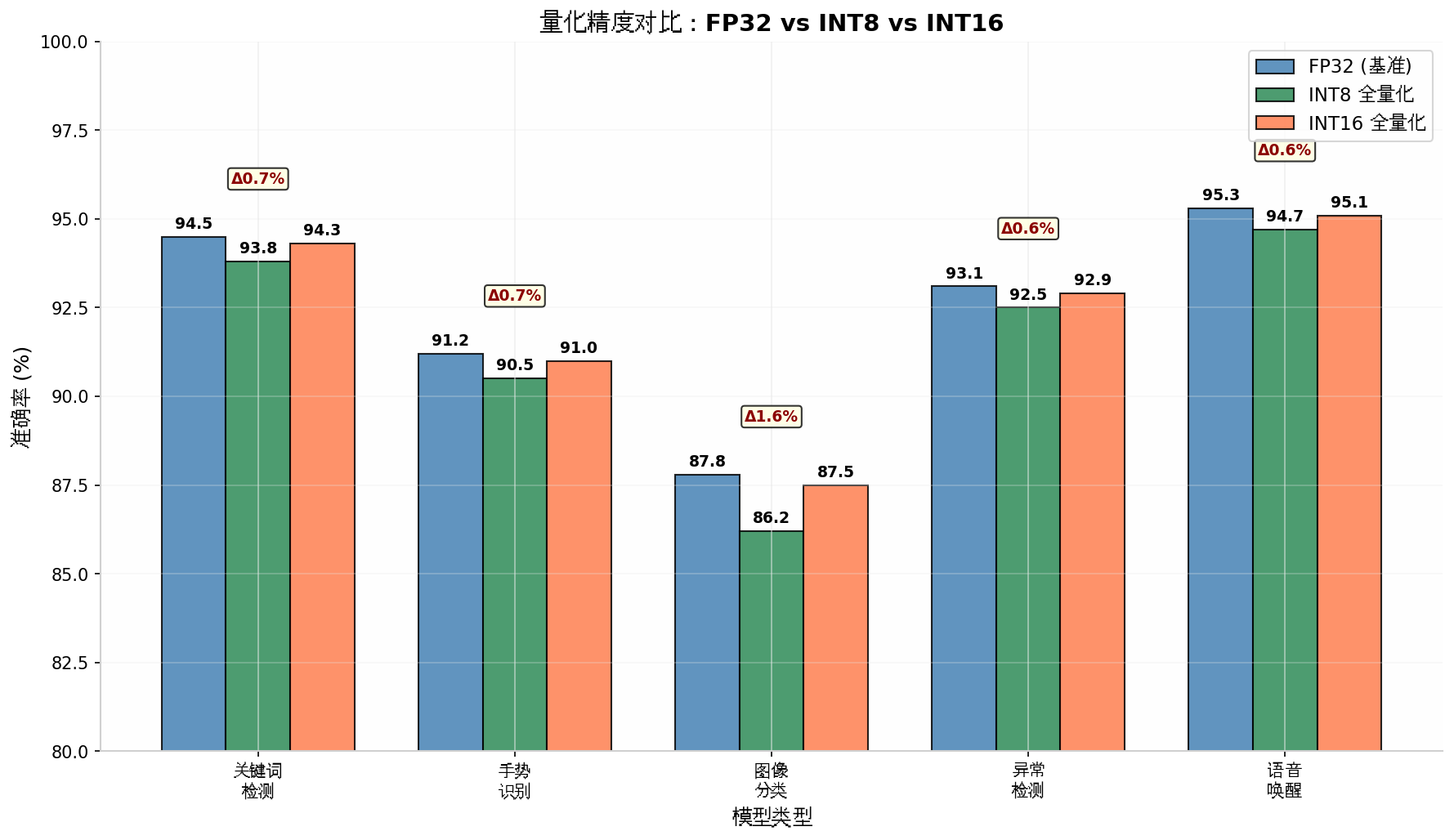

图2：量化精度对比

模型类型 FP32基准 INT8量化 INT16量化 INT8精度损失
关键词检测 94.5% 93.8% 94.3% -0.7%
手势识别 91.2% 90.5% 91.0% -0.7%
图像分类 87.8% 86.2% 87.5% -1.6%
异常检测 93.1% 92.5% 92.9% -0.6%
语音唤醒 95.3% 94.7% 95.1% -0.6%

全整数量化通常带来<1%的精度损失，但模型体积缩小4x，推理速度提升2-4x。对于精度敏感的场景，可考虑INT16量化（2x压缩，精度损失<0.3%）。

3.4 量化感知训练（QAT）

如果后量化（Post-Training Quantization）精度损失过大，可使用量化感知训练：

python 复制代码
# quantization_aware_training.py

import tensorflow_model_optimization as tfmot

# 1. 定义量化配置
quantize_model = tfmot.quantization.keras.quantize_model

# 2. 应用QAT到模型
q_aware_model = quantize_model(model)

# 3. 编译和训练
q_aware_model.compile(
    optimizer='adam',
    loss='sparse_categorical_crossentropy',
    metrics=['accuracy']
)

# 4. 微调训练（通常只需原训练epoch的10-20%）
q_aware_model.fit(train_data, train_labels, epochs=5, validation_split=0.1)

# 5. 转换为TFLite（已包含量化参数）
converter = tf.lite.TFLiteConverter.from_keras_model(q_aware_model)
converter.optimizations = [tf.lite.Optimize.DEFAULT]
tflite_model = converter.convert()

四、算子支持矩阵与平台优化

4.1 TFLM算子支持

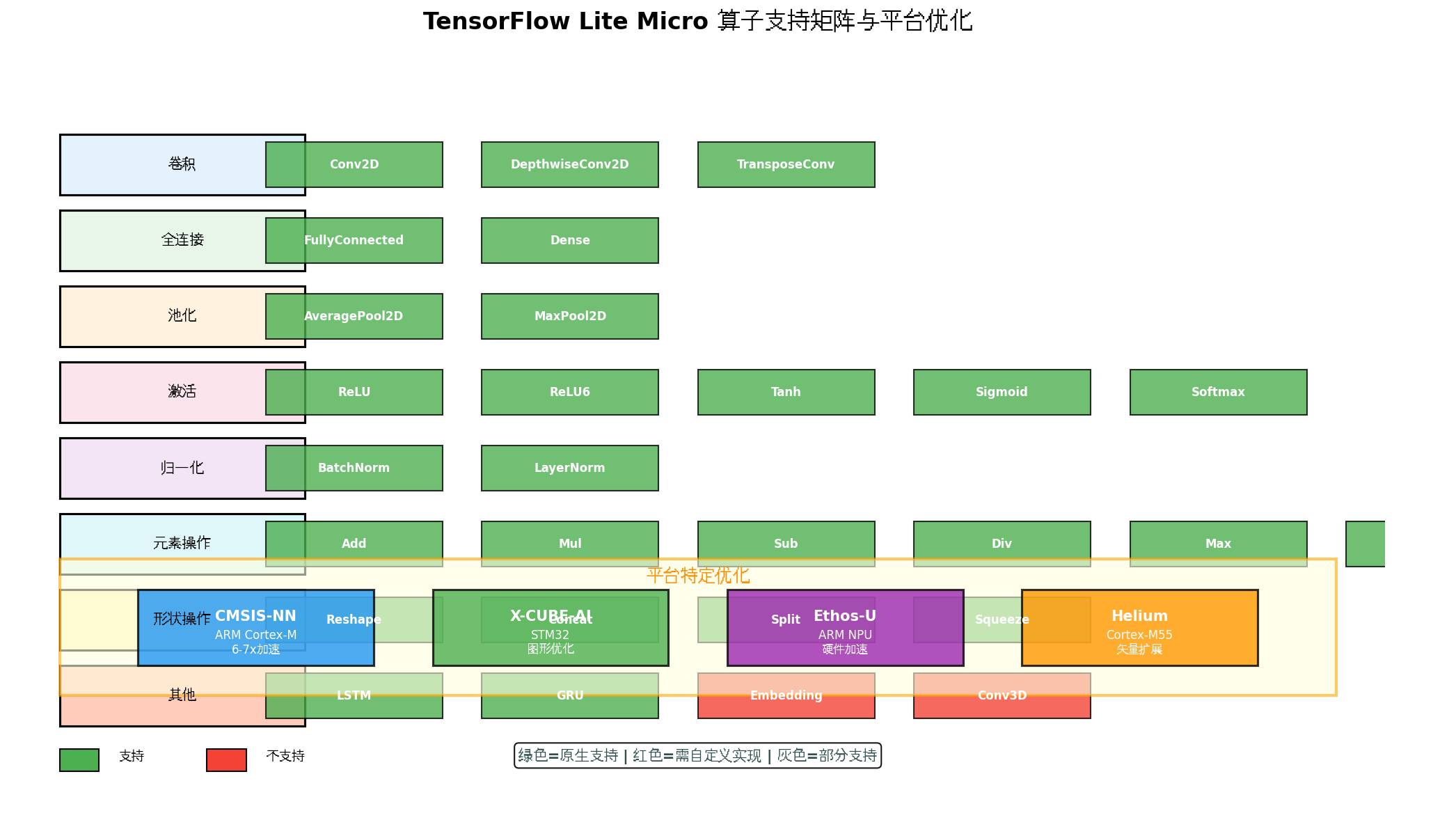

图3：TFLM算子支持矩阵

核心算子支持状态：

算子类别 算子 状态 备注
卷积 Conv2D ✅ CMSIS-NN优化
卷积 DepthwiseConv2D ✅ CMSIS-NN优化
卷积 TransposeConv ✅ 上采样
全连接 FullyConnected ✅ 核心算子
池化 AveragePool2D ✅ -
池化 MaxPool2D ✅ -
激活 ReLU/ReLU6 ✅ -
激活 Tanh ✅ 查表实现
激活 Sigmoid ✅ 查表实现
激活 Softmax ✅ 数值稳定
归一化 BatchNorm ✅ 融合到卷积
归一化 LayerNorm ✅ Transformer需要
元素操作 Add/Mul/Sub ✅ 广播支持
形状 Reshape/Concat ✅ -
形状 Split/Squeeze ✅ -
循环 LSTM ✅ 语音/时序
循环 GRU ⚠️ 部分支持
高级 Conv3D ❌ 超出MCU能力
高级 Embedding ❌ 需自定义

4.2 平台特定优化

优化方案 平台 加速效果 实现方式
CMSIS-NN ARM Cortex-M4/M7/M55 6-7x ARM提供的优化内核库
X-CUBE-AI STM32 4-5x STMicroelectronics图形化工具
Ethos-U ARM NPU 100x+ 专用神经网络加速器
Helium Cortex-M55 2-3x ARMv8.1-M矢量扩展
ESP-NN ESP32-S3 3-4x Espressif优化库

CMSIS-NN集成示例：

cpp 复制代码
// 在Makefile中启用CMSIS-NN
# CMSIS-NN路径
CMSIS_NN_PATH = $(CMSIS_PATH)/CMSIS/NN
CMSIS_DSP_PATH = $(CMSIS_PATH)/CMSIS/DSP

# 包含CMSIS-NN源文件
CMSIS_NN_SRCS = \
  $(CMSIS_NN_PATH)/Source/ConvolutionFunctions/arm_convolve_s8.c \
  $(CMSIS_NN_PATH)/Source/ConvolutionFunctions/arm_depthwise_conv_s8.c \
  $(CMSIS_NN_PATH)/Source/FullyConnectedFunctions/arm_fully_connected_s8.c \
  $(CMSIS_NN_PATH)/Source/PoolingFunctions/arm_avgpool_s8.c \
  $(CMSIS_NN_PATH)/Source/PoolingFunctions/arm_max_pool_s8.c \
  $(CMSIS_NN_PATH)/Source/SoftmaxFunctions/arm_softmax_s8.c \
  $(CMSIS_NN_PATH)/Source/ActivationFunctions/arm_relu6_s8.c \
  $(CMSIS_NN_PATH)/Source/NNSupportFunctions/*.c

# 编译标志
CFLAGS += -DARM_MATH_MVEI  # 启用Helium矢量指令（M55）
CFLAGS += -DARM_MATH_DSP    # 启用DSP指令（M4/M7）

4.3 自定义算子实现

当TFLM不支持所需算子时，可实现自定义算子：

cpp 复制代码
// custom_op.cpp
// 自定义算子示例：自定义激活函数

#include "tensorflow/lite/micro/micro_interpreter.h"
#include "tensorflow/lite/micro/micro_mutable_op_resolver.h"

// 自定义算子内核
TfLiteStatus CustomActivationEval(TfLiteContext* context, TfLiteNode* node) {
    // 获取输入/输出张量
    TfLiteEvalTensor* input = tflite::micro::GetEvalInput(context, node, 0);
    TfLiteEvalTensor* output = tflite::micro::GetEvalOutput(context, node, 0);
    // 获取参数（如alpha值）
    auto* params = reinterpret_cast<TfLiteCustomActivationParams*>(node->user_data);
    float alpha = params->alpha;
    // 执行自定义激活：LeakyReLU变体
    int8_t* input_data = input->data.int8;
    int8_t* output_data = output->data.int8;
    int size = tflite::ElementCount(*input->dims);
    for (int i = 0; i < size; i++) {
        if (input_data[i] > 0) {
            output_data[i] = input_data[i];
            } else {
                // 自定义负斜率
                int32_t scaled = input_data[i] * alpha;
                output_data[i] = static_cast<int8_t>(
                std::max<int32_t>(-128, std::min<int32_t>(127, scaled)));
                }
             }
        return kTfLiteOk;
        }

// 注册自定义算子
TfLiteRegistration Register_CUSTOM_ACTIVATION() {
    return tflite::micro::RegisterOp(
        nullptr,                    // Init
        nullptr,                    // Free
        CustomActivationPrepare,    // Prepare
        CustomActivationEval);      // Eval
        }

// 在解析器中注册
resolver.AddCustom("CustomActivation", Register_CUSTOM_ACTIVATION());

五、内存优化策略

5.1 Arena大小计算

cpp 复制代码
// memory_planning.cpp
// 精确计算Tensor Arena大小

#include "tensorflow/lite/micro/recording_micro_interpreter.h"

// 使用RecordingMicroInterpreter获取精确的内存需求
constexpr int kArenaSize = 100 * 1024;  // 先分配一个较大的值
alignas(16) uint8_t tensor_arena[kArenaSize];

tflite::RecordingMicroInterpreter interpreter(
    tflite::GetModel(g_model),
    resolver,
    tensor_arena,
    kArenaSize);

// 分配后获取实际使用大小
interpreter.AllocateTensors();

// 输出内存使用报告
MicroPrintf("Arena used: %d bytes", interpreter.arena_used_bytes());
MicroPrintf("Head used: %d bytes", interpreter.arena_used_bytes() - interpreter.arena_end());
MicroPrintf("Tail used: %d bytes", interpreter.arena_end());

// 根据实际使用调整Arena大小
// 建议：实际使用 + 10%余量

5.2 内存优化技巧

技巧 效果 实现方式
共享输入/输出缓冲区 节省2x输入大小 TfLiteEvalTensor复用
算子融合 减少中间张量 BatchNorm+Conv融合
权重压缩 减少Flash占用 使用INT4/INT2（需自定义）
动态张量复用 减少Arena峰值 调整执行顺序
模型剪枝 减少计算量 训练时稀疏化

共享缓冲区实现：

cpp 复制代码
// 在模型转换时指定共享缓冲区
# Python端配置
converter._experimental_lower_tensor_list_ops = False

# 在MCU端，确保输入输出张量不重叠
// TFLM默认会尝试复用内存，但需确保模型结构支持

5.3 不同MCU平台内存需求

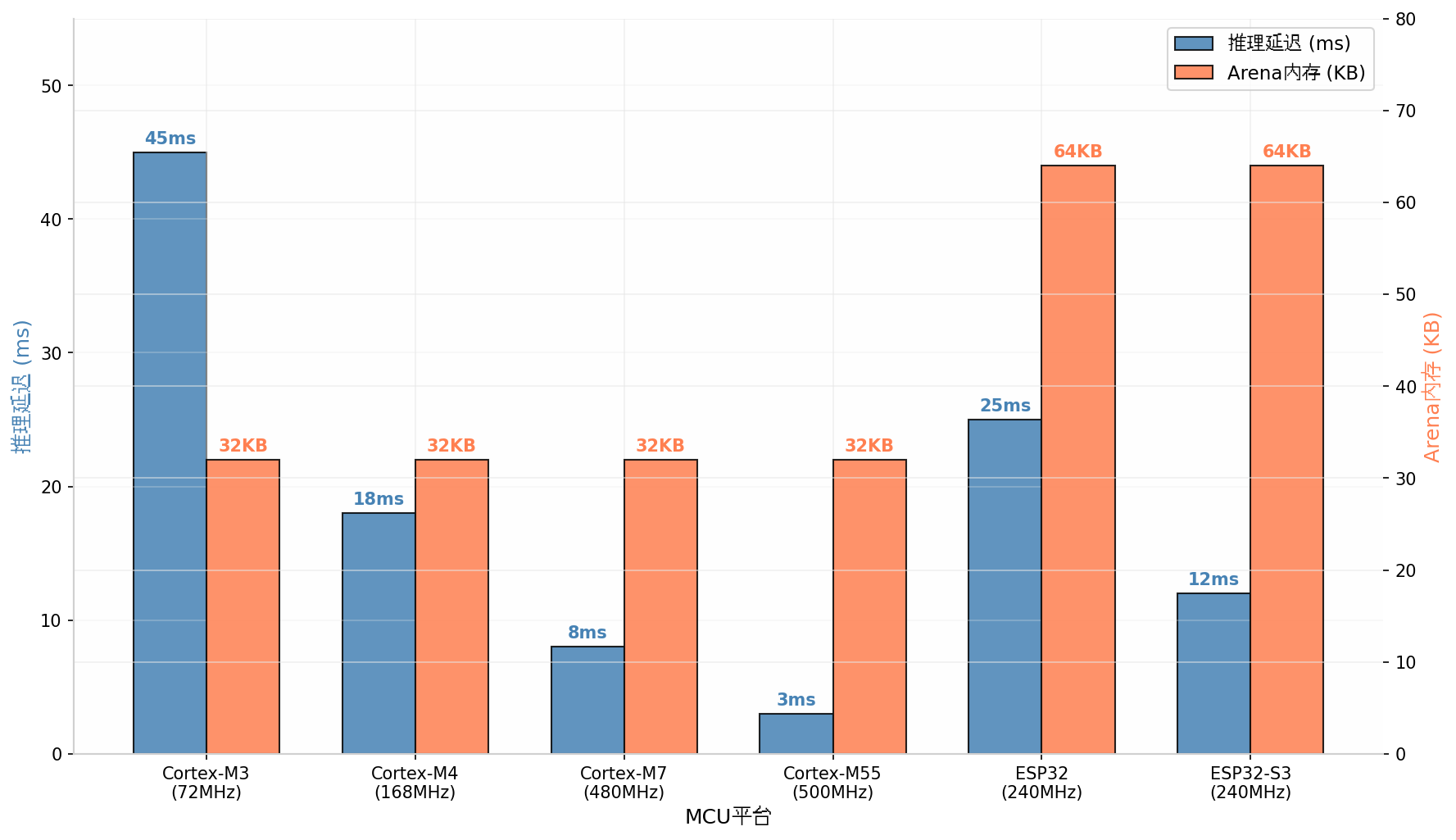

图5：不同MCU平台推理性能对比

MCU平台 频率 Flash SRAM 典型Arena 关键词检测延迟
Cortex-M3 72MHz 256KB 48KB 32KB 45ms
Cortex-M4 168MHz 512KB 96KB 32KB 18ms
Cortex-M7 480MHz 1MB 320KB 32KB 8ms
Cortex-M55 500MHz 1MB 512KB 32KB 3ms
ESP32 240MHz 4MB 512KB 64KB 25ms
ESP32-S3 240MHz 8MB 512KB 64KB 12ms

六、完整部署工作流程

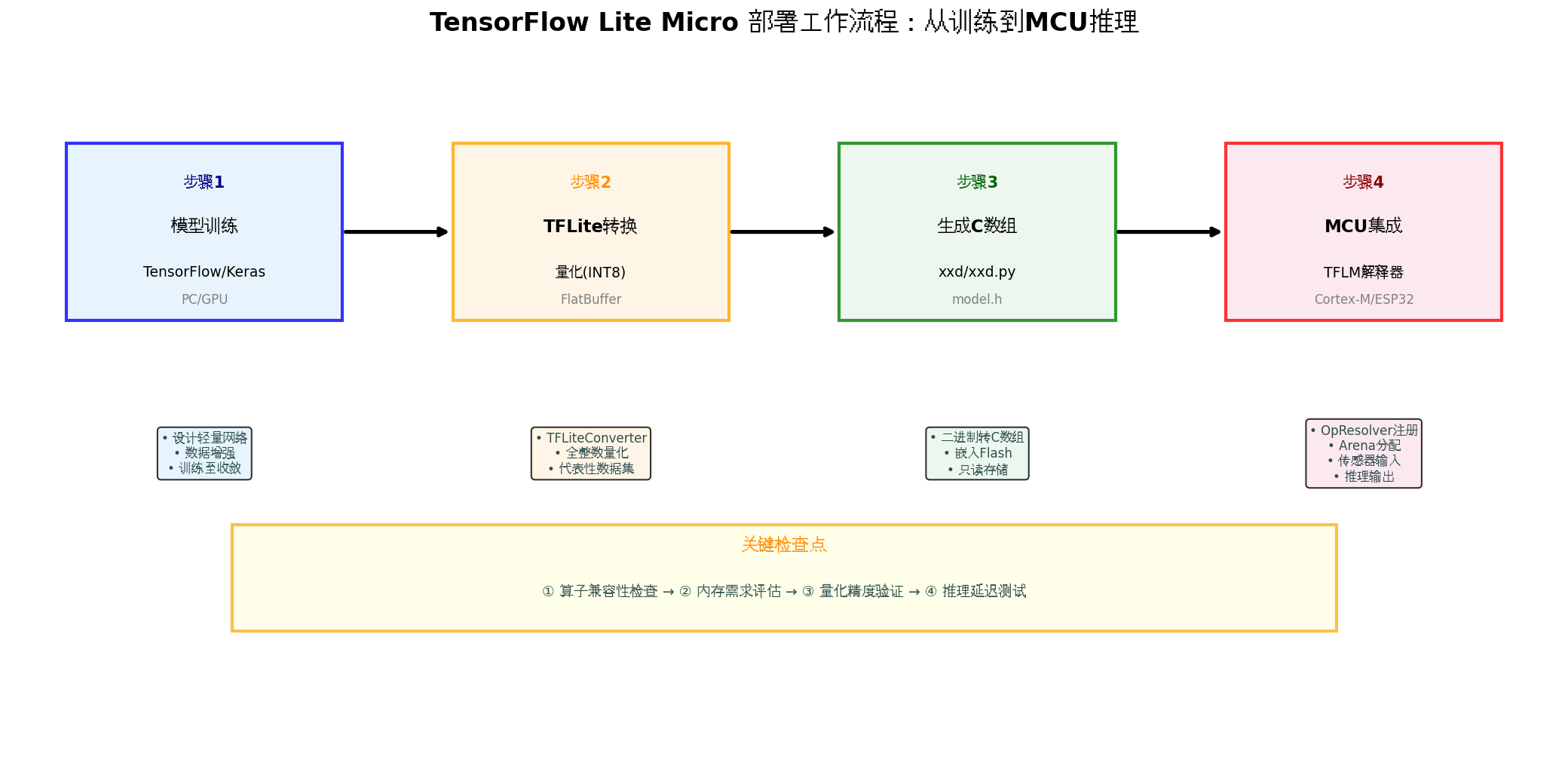

图4：TFLM部署工作流程

6.1 步骤1：模型训练（PC端）

python 复制代码
# train_model.py
# 设计适合MCU的轻量网络

import tensorflow as tf

def create_micro_speech_model():
    """关键词检测模型（适合MCU）"""
    model = tf.keras.Sequential([
       # 输入：1秒音频，16kHz采样 = 16000个样本
       # 预处理：FFT特征提取 → 40维MFCC，49帧
       tf.keras.layers.Input(shape=(49, 40, 1)),  # (time, freq, channel)
       # 深度可分离卷积（参数少，计算高效）
       tf.keras.layers.Conv2D(8, (10, 4), activation='relu'),  # 输出: 40x37x8
       tf.keras.layers.DepthwiseConv2D((3, 3), activation='relu'),  # 输出: 38x35x8
       tf.keras.layers.Conv2D(16, (1, 1), activation='relu'),  # 点卷积
       tf.keras.layers.MaxPooling2D((2, 2)),  # 输出: 19x17x16
       tf.keras.layers.DepthwiseConv2D((3, 3), activation='relu'),
       tf.keras.layers.Conv2D(32, (1, 1), activation='relu'),
       tf.keras.layers.MaxPooling2D((2, 2)),  # 输出: 9x8x32
       tf.keras.layers.Flatten(),
       tf.keras.layers.Dense(64, activation='relu'),
       tf.keras.layers.Dropout(0.5),  # 训练时，推理时移除
       tf.keras.layers.Dense(4, activation='softmax')  # 4个类别：关键词1/2/3 + 未知
       ])
       return model

# 模型统计
model = create_micro_speech_model()
model.summary()

# 计算参数量
total_params = model.count_params()
print(f"Total params: {total_params:,} (~{total_params*4/1024:.1f}KB FP32)")

6.2 步骤2：TFLite转换与量化

python 复制代码
# convert_to_tflite.py

import tensorflow as tf
import numpy as np

# 加载模型
model = tf.keras.models.load_model('micro_speech_model.h5')

# 代表性数据集（从训练数据采样）
def representative_dataset():
    for _ in range(100):
        # 生成随机MFCC特征作为示例
        data = np.random.randint(-128, 127, size=(1, 49, 40, 1), dtype=np.int8)
        yield [data.astype(np.float32)]  # 转换器期望float输入

# 转换配置
converter = tf.lite.TFLiteConverter.from_keras_model(model)
converter.optimizations = [tf.lite.Optimize.DEFAULT]
converter.representative_dataset = representative_dataset
converter.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS_INT8]
converter.inference_input_type = tf.int8
converter.inference_output_type = tf.int8

# 转换
tflite_model = converter.convert()

# 保存
with open('micro_speech_model_int8.tflite', 'wb') as f:
    f.write(tflite_model)

print(f"Model size: {len(tflite_model)/1024:.1f}KB")

6.3 步骤3：生成C数组

python 复制代码
# generate_c_array.py
# 将TFLite模型转换为C头文件

import os

# 使用xxd.py生成C数组
# 或手动实现

def convert_to_c_array(tflite_path, header_path, array_name='g_model'):
  with open(tflite_path, 'rb') as f:
      model_data = f.read()
      with open(header_path, 'w') as f:
        f.write(f'// Auto-generated from {os.path.basename(tflite_path)}\\n')
        f.write(f'// Model size: {len(model_data)} bytes\\n\\n')
        f.write(f'alignas(8) const unsigned char {array_name}[] = {{\\n')
    # 每行16个字节
    for i in range(0, len(model_data), 16):
         line = model_data[i:i+16]
         hex_values = ', '.join(f'0x{b:02x}' for b in line)
         f.write(f'  {hex_values},\\n')
         f.write('};\\n')
         f.write(f'const int {array_name}_len = {len(model_data)};\\n')
         print(f"Generated: {header_path}")
    print(f"Model size: {len(model_data)} bytes ({len(model_data)/1024:.1f}KB)")

convert_to_c_array('micro_speech_model_int8.tflite', 'model_data.h')

6.4 步骤4：MCU集成

cpp 复制代码
// main.cpp
// STM32F746NG (Cortex-M7, 480MHz, 320KB SRAM, 1MB Flash)

#include "tensorflow/lite/micro/micro_interpreter.h"
#include "tensorflow/lite/micro/micro_mutable_op_resolver.h"
#include "tensorflow/lite/micro/micro_log.h"
#include "tensorflow/lite/micro/system_setup.h"
#include "tensorflow/lite/schema/schema_generated.h"

#include "model_data.h"  // 生成的模型数组

// 配置
constexpr int kTensorArenaSize = 40 * 1024;  // 40KB Arena
alignas(16) uint8_t tensor_arena[kTensorArenaSize];

// 音频缓冲区（16kHz, 1秒 = 16000个样本）
constexpr int kAudioSampleSize = 16000;
constexpr int kAudioBufferSize = kAudioSampleSize * sizeof(int16_t);
int16_t audio_buffer[kAudioSampleSize];

// MFCC特征提取（简化）
void ExtractMFCC(const int16_t* audio_data, int8_t* mfcc_output) {
    // 1. 预加重
    // 2. 分帧（窗口大小640, 步长320, 49帧）
    // 3. FFT
    // 4. 梅尔滤波器组
    // 5. 对数
    // 6. DCT → 40维MFCC
    // 7. 量化到INT8
    // ... 实现省略 ...
}

// 主函数
int main(void) {
    // 初始化HAL
    HAL_Init();
    SystemClock_Config();
    // 初始化音频采集（PDM麦克风 → PCM）
    Audio_Init();
    // 初始化TFLM
    tflite::InitializeTarget();
    // 加载模型
    const tflite::Model* model = tflite::GetModel(g_model);
    if (model->version() != TFLITE_SCHEMA_VERSION) {
        MicroPrintf("Model schema version mismatch!");
        return -1;
        }
   // 注册算子（仅包含模型需要的算子）
   tflite::MicroMutableOpResolver<10> resolver;
   resolver.AddConv2D();
   resolver.AddDepthwiseConv2D();
   resolver.AddFullyConnected();
   resolver.AddMaxPool2D();
   resolver.AddSoftmax();
   resolver.AddRelu();
   resolver.AddReshape();
   // 创建解释器
   tflite::MicroInterpreter interpreter(
     model, resolver, tensor_arena, kTensorArenaSize);
     TfLiteStatus allocate_status = interpreter.AllocateTensors();
     if (allocate_status != kTfLiteOk) {
         MicroPrintf("AllocateTensors failed!");
         return -1;
         }
    // 获取输入/输出
    TfLiteTensor* input = interpreter.input(0);
    TfLiteTensor* output = interpreter.output(0);
    MicroPrintf("Model loaded. Input shape: %dx%dx%d\",
    input->dims->data[1], input->dims->data[2], input->dims->data[3]);
    // 主循环
    while (1) {
       // 1. 采集1秒音频
       Audio_Record(audio_buffer, kAudioSampleSize);
       // 2. 提取MFCC特征
       ExtractMFCC(audio_buffer, input->data.int8);
       // 3. 推理
       uint32_t start = HAL_GetTick();
       TfLiteStatus invoke_status = interpreter.Invoke();
       uint32_t end = HAL_GetTick();
       if (invoke_status != kTfLiteOk) {
            MicroPrintf("Invoke failed!");
            continue;
            }
      // 4. 解析输出
      int8_t* output_data = output->data.int8;
      int num_classes = output->dims->data[1];
      int8_t max_score = -128;
      int predicted_class = 0;
      for (int i = 0; i < num_classes; i++) {
          if (output_data[i] > max_score) {
               max_score = output_data[i];
               predicted_class = i;
               }
           }
       // 5. 输出结果
       const char* labels[] = {"Silence", "Unknown", "Yes", "No"};
       if (max_score > 50) {  // 阈值判断
          MicroPrintf("Detected: %s (score: %d, latency: %lums)",
          labels[predicted_class], max_score, end - start);
          // 触发相应动作（如LED控制）
          if (predicted_class == 2) {  // "Yes"
                 HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET);
          } else if (predicted_class == 3) {  // "No"
                  HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET);
                  }
            }
            // 6. 低功耗等待（100ms轮询）
             HAL_Delay(100);
             }
      }

6.5 Makefile配置（STM32）

makefile 复制代码
# Makefile for STM32F746 + TFLM

# 工具链
PREFIX = arm-none-eabi-
CC = $(PREFIX)gcc
CXX = $(PREFIX)g++
LD = $(PREFIX)ld
OBJCOPY = $(PREFIX)objcopy
SIZE = $(PREFIX)size

# TFLM路径
TFLM_PATH = tensorflow/lite/micro

# 包含路径
INCLUDES = \
  -I. \
  -I$(TFLM_PATH) \
  -I$(TFLM_PATH)/tools/make/downloads \
  -I$(CMSIS_PATH)/CMSIS/Core/Include \
  -I$(CMSIS_PATH)/CMSIS/NN/Include \
  -I$(CMSIS_PATH)/CMSIS/DSP/Include

# 编译标志
CFLAGS = -mcpu=cortex-m7 -mthumb -mfpu=fpv5-d16 -mfloat-abi=hard
CFLAGS += -O3 -DNDEBUG  # 发布优化
CFLAGS += -DTF_LITE_STATIC_MEMORY  # 静态内存
CFLAGS += -DARM_MATH_CM7  # CMSIS配置
CFLAGS += -DARM_MATH_DSP
CFLAGS += -DARM_MATH_LOOPUNROLL

# 警告
CFLAGS += -Wall -Wextra -Werror
CFLAGS += -Wno-unused-parameter -Wno-unused-variable

# C++标准
CXXFLAGS = $(CFLAGS)
CXXFLAGS += -std=c++17
CXXFLAGS += -fno-rtti -fno-exceptions  # 禁用RTTI和异常（MCU友好）

# 链接标志
LDFLAGS = $(CFLAGS)
LDFLAGS += -TSTM32F746NG_FLASH.ld
LDFLAGS += -Wl,--gc-sections  # 移除未使用代码
LDFLAGS += -Wl,-Map=output.map

# 源文件
SRCS = \
  main.cpp \
  audio_driver.cpp \
  mfcc_features.cpp \
  model_data.cpp \
  $(TFLM_PATH)/micro_interpreter.cpp \
  $(TFLM_PATH)/micro_allocator.cpp \
  $(TFLM_PATH)/micro_error_reporter.cpp \
  $(TFLM_PATH)/micro_utils.cpp \
  $(TFLM_PATH)/micro_graph.cpp \
  $(TFLM_PATH)/micro_resource_variable.cpp \
  $(TFLM_PATH)/kernels/*.cc \
  $(TFLM_PATH)/memory_planner/greedy_memory_planner.cc \
  $(TFLM_PATH)/memory_planner/linear_memory_planner.cc \
  $(CMSIS_NN_SRCS)

# 目标
all: firmware.elf firmware.bin

firmware.elf: $(SRCS)
\t$(CXX) $(CXXFLAGS) $(INCLUDES) $^ -o $@ $(LDFLAGS)
\t$(SIZE) $@

firmware.bin: firmware.elf
\t$(OBJCOPY) -O binary $< $@

clean:
\trm -f firmware.elf firmware.bin output.map

flash:
\tst-flash write firmware.bin 0x8000000

七、调试与性能分析

7.1 内存使用分析

cpp 复制代码
// 使用RecordingMicroInterpreter获取详细内存报告

#include "tensorflow/lite/micro/recording_micro_interpreter.h"

void PrintMemoryUsage(tflite::RecordingMicroInterpreter* interpreter) {
    MicroPrintf("=== Memory Usage Report ===");
    MicroPrintf("Tensor Arena used: %d bytes", interpreter->arena_used_bytes());
    MicroPrintf("Tensor count: %d", interpreter->tensors_size());
    // 获取每个张量的大小
    for (int i = 0; i < interpreter->tensors_size(); i++) {
        TfLiteTensor* tensor = interpreter->tensor(i);
        if (tensor->allocation_type != kTfLiteMmapRo) {  // 排除只读权重
             int size = 1;
             for (int d = 0; d < tensor->dims->size; d++) {
                   size *= tensor->dims->data[d];
                   }
         MicroPrintf("  Tensor %d: %d bytes, type: %s",
         i, size * TfLiteTypeGetSize(tensor->type),
         TfLiteTypeGetName(tensor->type));
         }
     }
   // 获取算子内存使用
   MicroPrintf("Operator count: %d", interpreter->operators_size());
   }

7.2 推理延迟测量

cpp 复制代码
// 精确测量推理延迟（使用DWT周期计数器，Cortex-M）

volatile uint32_t* DWT_CYCCNT = (uint32_t*)0xE0001004;
volatile uint32_t* DWT_CONTROL = (uint32_t*)0xE0001000;
volatile uint32_t* SCB_DEMCR = (uint32_t*)0xE000EDFC;

void DWT_Init(void) {
    *SCB_DEMCR |= 0x01000000;  // 启用DWT
    *DWT_CONTROL |= 1;           // 启用CYCCNT
    }

uint32_t GetCycles(void) {
    return *DWT_CYCCNT;
    }

void MeasureInference(tflite::MicroInterpreter* interpreter) {
    DWT_Init();
    uint32_t start = GetCycles();
    interpreter->Invoke();
    uint32_t end = GetCycles();
    uint32_t cycles = end - start;
    float ms = (float)cycles / SystemCoreClock * 1000.0f;
    MicroPrintf("Inference: %lu cycles (%.2f ms at %lu MHz)",
    cycles, ms, SystemCoreClock / 1000000);
    }

八、总结与展望

本文系统性地介绍了TensorFlow Lite Micro在MCU上的部署实践：

关键技术 核心要点 优化效果
INT8全量化 代表性数据集校准 4x压缩，<1%精度损失
算子选择 仅注册需要的算子 减少50%代码体积
内存规划 精确计算Arena大小 避免OOM或浪费
CMSIS-NN ARM优化内核 6-7x加速
模型设计 深度可分离卷积 减少90%参数量

未来发展方向：

  • MicroTVM：Apache TVM的MCU后端，支持更多硬件
  • ONNX Runtime Micro：微软的轻量推理框架
  • 鸿蒙AI：OpenHarmony的HiAI引擎向MCU扩展
  • 神经形态芯片：如Intel Loihi，超低功耗推理

TinyML正在将AI从云端推向边缘，从GPU推向MCU。掌握TFLM部署技术，是嵌入式开发者进入AI时代的必备技能。

转载自：https://blog.csdn.net/u014727709/article/details/162661769

欢迎 👍点赞✍评论⭐收藏，欢迎指正

相关推荐
迷茫、Peanut2 小时前
51调时钟（2）
单片机
机器学习之心2 小时前
硬约束物理信息神经网络如何反演含水层渗透系数场——从数学原理到代码实现
人工智能·深度学习·神经网络·硬约束物理信息神经网络·参数反演
吠品3 小时前
Python字典键获取的四种实用方法
stm32·单片机·嵌入式硬件
ye150127774553 小时前
220V转12V|18V1A非隔离电源芯片WT5110
单片机·嵌入式硬件·其他·硬件工程
宝贝儿好4 小时前
【LLM】第三章：BERT讲解+情感分析案例
人工智能·深度学习·神经网络·算法·自然语言处理·bert
追兮兮5 小时前
MCUQuickStart：一键生成 STM32 / GD32 的 Keil、CMake、RTOS 工程
stm32·单片机·freertos·gd32·gcc·工程模版
AI 大模型学习不踩坑5 小时前
Harness 架构原理与工程实践详解
java·人工智能·神经网络·机器学习·计算机视觉·架构
小殷学长5 小时前
【单片机毕业设计25-基于stm32的导盲眼镜设计】
stm32·单片机·课程设计
辰哥单片机设计5 小时前
STM32智能病房呼叫系统
stm32·单片机·嵌入式硬件
热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf022026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？03AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路04GitHub 镜像站点05AI科技热点日报 | 2026年07月01日062026 年 AI 大模型 & AI 编程工具实战全总结072026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）08【AI】2026 年具身智能模型和世界模型总结092026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片10Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析
