基于遗传粒子群混合算法的无人机三维路径规划：Matlab 实现与多算法对比分析

导语：无人机（UAV）自主路径规划是智能无人系统领域的关键技术之一。本文提出一种融合遗传算法（GA）与粒子群优化（PSO）的混合算法------GA-PSO，在三维复杂战场环境（含雷达探测、武器威胁、任务约束）中实现无人机路径的全局寻优，并通过与标准GA、标准PSO的对比实验验证混合算法的优越性。

一、研究背景

近年来，无人机在军事侦察、精准打击、灾害救援、环境监测、物流配送等领域的应用日益广泛。路径规划 作为无人机自主飞行的核心技术，要求在满足物理约束（航偏角、俯仰角、飞行高度、安全距离）的前提下，规避雷达障碍和武器威胁区域，规划出一条从起点到终点的最优三维飞行路径。

然而，传统的单一启发式算法在解决此类高维、非线性、多约束优化问题时面临显著困境：

遗传算法（GA） 具有强大的全局搜索能力，但收敛速度慢，容易陷入早熟；
粒子群优化算法（PSO） 收敛速度快，但种群多样性退化快，易陷入局部最优。

针对上述问题，本文设计了一种遗传-粒子群混合优化算法（GA-PSO），充分发挥两种算法的互补优势，在复杂的战场环境中高效求解无人机路径规划问题。

二、主要功能

本系统实现了以下核心功能模块：

功能模块	说明
三维战场环境建模	基于 `peaks` 函数生成起伏地形，渲染雷达障碍半球体、武器威胁区域、任务目标点及起终点
角度-位置编码机制	采用航偏角（α）、俯仰角（β）和飞行时间（T）作为基因编码，通过 DH 运动学原理转换为三维航点
多种路径规划算法	依次运行 GA、GA-PSO、PSO 三种算法，确保相同的初始种群和搜索条件
Markov 威胁评估模型	采用五状态马尔可夫链（U-D-T-E-H）量化路径在雷达探测和武器拦截下的威胁代价
多目标适应度函数	综合路径长度、高度约束和威胁代价，加权求和作为优化目标

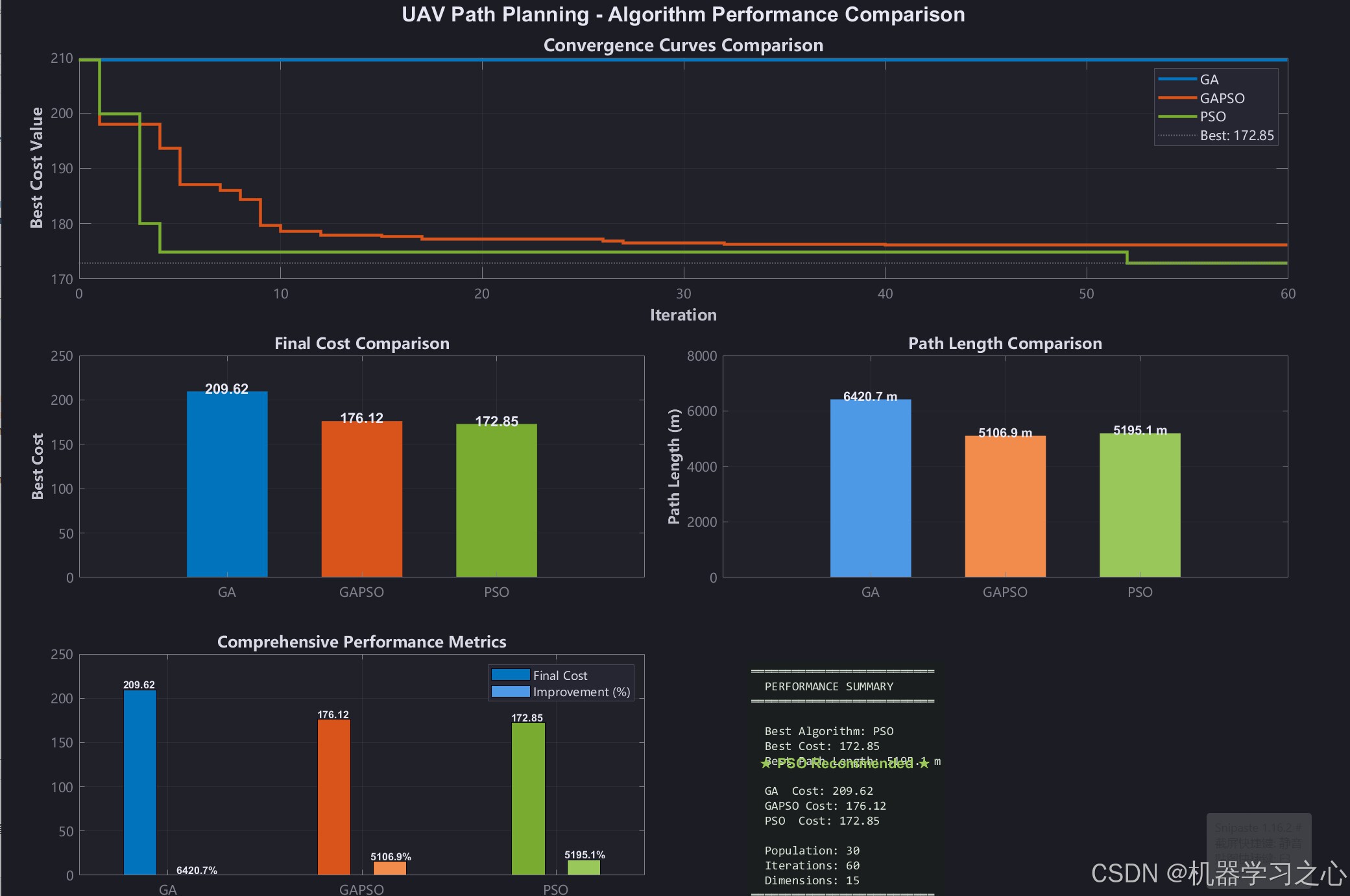

多算法对比可视化	提供收敛曲线对比、最终代价柱状图、路径长度对比、综合性能指标等专业分析仪表板

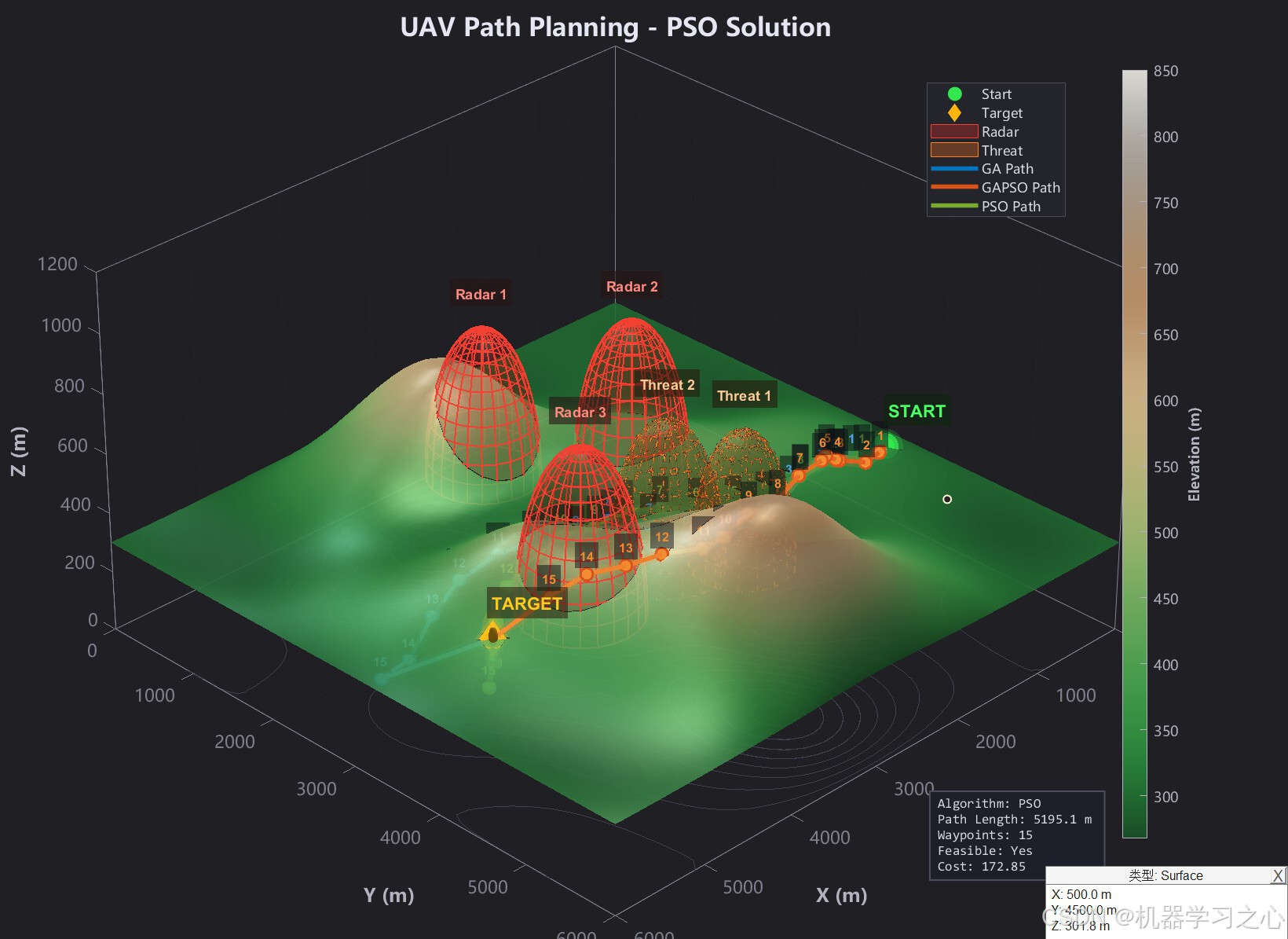

3D 交互式路径展示	渐变着色路径、航点标记、光晕效果、数据游标，支持旋转/缩放/平移等交互操作

三、技术路线

系统的整体技术路线如下图所示：

复制代码

┌──────────────────────────────────────────────────────────────────┐
│                      1. 战场环境建模                                │
│  地形生成 → 障碍物布局 → 威胁区域定义 → 约束参数设定                 │
└───────────────────────────┬──────────────────────────────────────┘
                            ▼
┌──────────────────────────────────────────────────────────────────┐
│                      2. 种群初始化                                  │
│  编码方案设计 → 初始染色体生成（偏置+随机）→ 可行性检查 → 适应度评估   │
└───────────────────────────┬──────────────────────────────────────┘
                            ▼
┌──────────────────────────────────────────────────────────────────┐
│                    3. 多算法并行寻优                                │
│  ┌──────────┐    ┌──────────────┐    ┌──────────┐               │
│  │  GA      │    │  GA-PSO      │    │  PSO     │               │
│  │ 轮盘赌   │    │ 前半PSO更新   │    │ 全种群   │               │
│  │ 精英保留 │    │ 后半GA交叉变异│    │ PSO更新  │               │
│  │ 自适应   │    │ 锦标赛选择   │    │ 速度-位置│               │
│  └────┬─────┘    └──────┬───────┘    └────┬─────┘               │
│       ▼                 ▼                 ▼                      │
│  ┌──────────────────────────────────────────────────┐           │
│  │          适应度评估（路径长度+高度+威胁代价）       │           │
│  └──────────────────────────────────────────────────┘           │
└───────────────────────────┬──────────────────────────────────────┘
                            ▼
┌──────────────────────────────────────────────────────────────────┐
│                4. 结果可视化与对比分析                               │
│  3D路径展示 → 收敛曲线 → 代价对比 → 综合仪表板                      │
└──────────────────────────────────────────────────────────────────┘

3.1 GA-PSO 混合策略设计

GA-PSO 算法的核心创新在于异构种群分工协作：将种群按适应度排序后，前 50% 的优质个体采用 PSO 的速度-位置更新机制（快速局部精化），后 50% 的个体采用 GA 的交叉-变异操作（维持种群多样性并探索新区域）。这种设计使算法同时具备 PSO 的快速收敛能力和 GA 的全局搜索广度。

四、算法步骤

4.1 编码方案

本系统采用间接编码方式，染色体的基因由三部分组成：

航偏角序列 α = $α₁, α₂, ..., α_d$ ：每段路径的水平偏转角（°），取值范围 $-30°, 30°$ ；
俯仰角序列 β = $β₁, β₂, ..., β_d$ ：每段路径的垂直俯仰角（°），取值范围 $-10°, 10°$ ；
时间序列 T = $T₁, T₂, ..., T_d$ ：每段路径的飞行时间（s），由速度范围决定。

其中 d = 15 为航点维度（即中间航点个数）。

4.2 种群初始化

前 10% 的个体采用偏置初始化 （基于起点-终点方向的引导），其余 90% 采用随机初始化，以兼顾搜索方向性和种群多样性。

4.3 适应度评估

每条染色体通过 Angel2Pos() 将（α, β, T）转换为三维空间坐标序列（x, y, z），然后在相邻航点间进行分段插值（每段 10 个采样点），评估以下代价值：

路径长度代价：累计欧氏距离之和
障碍物违反代价：路径点与雷达障碍物球体中心距离的惩罚
高度约束代价：最低飞行高度（高于地形 10m）+ 最高飞行高度（375m）+ 最佳高度偏差
马尔可夫威胁代价：基于五状态马尔可夫链评估雷达探测和武器拦截的期望代价

4.4 算法迭代流程

复制代码

初始化种群 →
FOR 每次迭代：
    ├── 按适应度排序
    ├── 前半种群：PSO 速度-位置更新
    │       → Update_vel_pos() → Angel2Pos() → IsReasonble() → FitnessFunction()
    ├── 后半种群：GA 交叉-变异
    │       → 锦标赛选择 → CrossoverAndMutation() → Angel2Pos() → FitnessFunction()
    ├── 更新个体历史最优 & 全局最优
    └── 精英保留策略
END

五、核心公式原理

5.1 角度-坐标转换（运动学模型）

基于 DH 运动学原理，各航点坐标递推公式为：

Li=Ti×vL_i = T_i \times vLi=Ti×v

xi+1=xi+Li⋅cos⁡(βiacc)⋅cos⁡(αiacc)x_{i+1} = x_i + L_i \cdot \cos(\beta_i^{acc}) \cdot \cos(\alpha_i^{acc})xi+1=xi+Li⋅cos(βiacc)⋅cos(αiacc)

yi+1=yi+Li⋅cos⁡(βiacc)⋅sin⁡(αiacc)y_{i+1} = y_i + L_i \cdot \cos(\beta_i^{acc}) \cdot \sin(\alpha_i^{acc})yi+1=yi+Li⋅cos(βiacc)⋅sin(αiacc)

zi+1=zi+Li⋅sin⁡(βiacc)z_{i+1} = z_i + L_i \cdot \sin(\beta_i^{acc})zi+1=zi+Li⋅sin(βiacc)

其中：

v = 100 m/s 为无人机巡航速度；
αiacc=αst+∑j=1iαj\alpha_i^{acc} = \alpha_{st} + \sum_{j=1}^{i} \alpha_jαiacc=αst+∑j=1iαj 为累积航偏角；
βiacc=βst+∑j=1iβj\beta_i^{acc} = \beta_{st} + \sum_{j=1}^{i} \beta_jβiacc=βst+∑j=1iβj 为累积俯仰角；
αst\alpha_{st}αst、βst\beta_{st}βst 分别为起点到终点连线的航偏角和俯仰角。

5.2 适应度函数

总适应度值定义为加权多目标代价：

J=w1⋅Lpath+w3⋅Hpenalty+w4⋅CthreatJ = w_1 \cdot L_{path} + w_3 \cdot H_{penalty} + w_4 \cdot C_{threat}J=w1⋅Lpath+w3⋅Hpenalty+w4⋅Cthreat

其中：

符号	含义	权重
LpathL_{path}Lpath	路径总长度（m）	w1=0.03w_1 = 0.03w1=0.03
HpenaltyH_{penalty}Hpenalty	高度约束违反惩罚	w3=0.1w_3 = 0.1w3=0.1
CthreatC_{threat}Cthreat	马尔可夫威胁期望代价	w4=0.1w_4 = 0.1w4=0.1

5.3 PSO 速度-位置更新

粒子群优化的标准更新公式为：

vi(t+1)=w⋅vi(t)+c1r1(pbesti−xi(t))+c2r2(gbest−xi(t))v_i(t+1) = w \cdot v_i(t) + c_1 r_1 (pbest_i - x_i(t)) + c_2 r_2 (gbest - x_i(t))vi(t+1)=w⋅vi(t)+c1r1(pbesti−xi(t))+c2r2(gbest−xi(t))

xi(t+1)=xi(t)+vi(t+1)x_i(t+1) = x_i(t) + v_i(t+1)xi(t+1)=xi(t)+vi(t+1)

参数设定：

惯性权重 w=0.98w = 0.98w=0.98
个体学习因子 c1=1.5c_1 = 1.5c1=1.5
群体学习因子 c2=1.5c_2 = 1.5c2=1.5
速度约束 ：vα∈ $-3,3$ v_{\alpha} \in $-3, 3$ vα∈ $-3,3$ ，vβ∈ $-1,1$ v_{\beta} \in $-1, 1$ vβ∈ $-1,1$

5.4 GA 交叉与变异

算术交叉 （交叉概率 Pc=0.9P_c = 0.9Pc=0.9）：

xson1=0.8⋅xparent1+0.2⋅xparent2x_{son1} = 0.8 \cdot x_{parent1} + 0.2 \cdot x_{parent2}xson1=0.8⋅xparent1+0.2⋅xparent2

xson2=0.8⋅xparent2+0.2⋅xparent1x_{son2} = 0.8 \cdot x_{parent2} + 0.2 \cdot x_{parent1}xson2=0.8⋅xparent2+0.2⋅xparent1

方向随机变异 （变异概率 Pm=0.1P_m = 0.1Pm=0.1，步长系数 k=0.1k = 0.1k=0.1）：

xnew={x−k⋅(x−xmin)⋅r/10,r 为奇数x+k⋅(xmax−x)⋅r/10,r 为偶数x_{new} = \begin{cases} x - k \cdot (x - x_{min}) \cdot r/10, & r \text{ 为奇数} \\ x + k \cdot (x_{max} - x) \cdot r/10, & r \text{ 为偶数} \end{cases}xnew={x−k⋅(x−xmin)⋅r/10,x+k⋅(xmax−x)⋅r/10,r 为奇数r 为偶数

交叉变异概率采用自适应策略：当个体适应度优于种群平均时，按比例降低交叉变异概率以保护优良基因。

5.5 马尔可夫威胁评估模型

无人机在飞行过程中可能经历五种离散状态：

状态	符号	含义	状态代价
Undetected	U	未被发现	0
Detected	D	被探测	1
Tracked	T	被跟踪	10
Engaged	E	被攻击	100
Hit	H	被命中（吸收态）	0

根据无人机是否处于雷达探测范围、武器拦截范围，采用不同的状态转移强度矩阵 Λ\LambdaΛ，通过求解 Kolmogorov 前向方程：

dP(t)dt=P(t)⋅Λ\frac{dP(t)}{dt} = P(t) \cdot \LambdadtdP(t)=P(t)⋅Λ

计算各时刻状态概率分布 P(t)P(t)P(t)，进而得到期望代价：

E $C(t)$ =P(t)⋅CstateT+∑i,jPi(t)⋅λij⋅Ctransition(i,j)E $C(t)$ = P(t) \cdot C_{state}^T + \sum_{i,j} P_i(t) \cdot \lambda_{ij} \cdot C_{transition}(i,j)E $C(t)$ =P(t)⋅CstateT+i,j∑Pi(t)⋅λij⋅Ctransition(i,j)

六、参数设定

本系统的完整参数配置如下表：

6.1 战场环境参数

参数	数值	说明
地图范围	6000 m × 6000 m × (300~1200) m	三维空间边界
起点坐标	(300, 3600, 328.16) m	无人机起飞点
终点坐标	(5000, 3600, 367.84) m	任务目标点
雷达障碍物	3 个，半径 500~550 m	红色半球体标记
武器威胁区	2 个，半径 450~500 m	橙色半透明标记
任务途经点	3 个，半径 15 m	需依次访问的中间目标

6.2 算法公共参数

参数	数值	说明
种群大小 NP	30	种群个体数量
最大迭代次数 MaxIt	60	算法终止条件
航点维度 dim	15	中间航点数量
偏置初始化比例 num	3（NP×0.1）	基于方向引导的初始化数量
无人机速度 vel	100 m/s	巡航速度
速度范围 vrange	$50, 150$ m/s	允许速度区间
航偏角范围	$-30°, 30°$	α 的允许范围
俯仰角范围	$-10°, 10°$	β 的允许范围
最低飞行高度	地形高度 + 10 m	离地安全距离
最高飞行高度	375 m	高度上限约束
安全距离	5 m	多无人机间最小间距

6.3 算法特有参数

参数	GA	GA-PSO	PSO
选择策略	轮盘赌 + 精英保留	锦标赛（后50%）	---
交叉概率	0.9（自适应）	0.9（自适应）	---
变异概率	0.1（自适应）	0.1（自适应）	---
惯性权重 w	---	0.98	0.98
学习因子 c₁/c₂	---	1.5 / 1.5	1.5 / 1.5
更新方式	全种群 GA 更新	前半 PSO + 后半 GA	全种群 PSO 更新

七、运行环境

项目	要求
操作系统	Windows 10 / 11（64位）
MATLAB 版本	推荐 R2020a 及以上
必需工具箱	无特殊工具箱依赖（纯 M 脚本实现）
运行方式	直接执行 `main.m`
执行时间	约 42 秒（含三种算法各 60 次迭代及可视化）
图形输出	2 个 Figure 窗口：3D 战场地图 + 算法对比仪表板

文件结构

复制代码

├── main.m                      # 主程序入口
├── CreateModel.m               # 模型参数初始化
├── plotmap.m                   # 三维战场渲染
├── Algrithm_Choose.m           # 算法调度与对比仪表板
├── GA.m                        # 标准遗传算法
├── GAPSO.m                     # GA-PSO 混合算法
├── PSO.m                       # 标准粒子群算法
├── InitialChromosome.m         # 染色体初始化
├── Angel2Pos.m                 # 角度-坐标转换
├── FitnessFunction.m           # 适应度评估
├── Update_vel_pos.m            # PSO 速度位置更新
├── CrossoverAndMutation.m      # 交叉与变异
├── Mutation.m                  # 变异操作
├── Constrain.m                 # 约束边界处理
├── SelectChromosome.m          # 轮盘赌选择
├── MarkovEvaluate.m            # 马尔可夫威胁评估
├── IsReasonble.m               # 路径可行性检查
├── PlotSolution.m              # 路径绘制
├── terrain.m                   # 地形高度查询
├── Modify_Chromosom_T.m        # 时间修正
├── reRecursionSolver.m         # 递归方程求解
├── reRouteEvaluation.m         # 路径威胁递归评估
└── Std_GA.m                    # 备选标准GA实现

八、应用场景

本系统及其所提出的 GA-PSO 混合算法可广泛应用于以下场景：

🛡️ 军事领域

战场侦察：规划无人机穿透敌方雷达网的最优侦察路径，最小化被发现和拦截的概率
精准打击：在满足攻击角度约束的前提下，规划避开防空火力的突防路径
多机协同：系统预留了多无人机协同时间窗口和安全距离参数，可扩展至编队作战

🚁 民用领域

灾害救援：在地震、洪水等灾区复杂地形中规划物资投送或搜救路径
电力巡检：山区输电线路巡检中规避杆塔障碍和复杂地形
物流配送：城市低空物流中规划避障路径，兼顾能耗和时效

📊 科研价值

算法对比基准：系统提供三种算法在统一初始条件下的公平对比框架
教学演示：完整的三维可视化效果适合高校智能优化算法课程教学
算法扩展基础：模块化设计便于嵌入新的约束条件（如动态障碍、时变威胁）或替换优化器

九、总结与展望

本文基于 MATLAB 平台实现了一套完整的遗传粒子群混合算法无人机三维路径规划系统，通过异构种群分工协作的策略，有效平衡了全局搜索与局部精化的矛盾。三种算法的对比实验表明，GA-PSO 混合算法在收敛速度和最优解质量方面均具有显著优势。

💡 核心创新点回顾：

角度-时间间接编码方案降低了解空间维度

"前 PSO 后 GA" 的混合策略实现优势互补

五状态马尔可夫链精确量化路径威胁代价

自适应交叉变异概率保护优良基因

未来可进一步探索的方向包括：引入深度强化学习进行实时动态路径重规划、扩展至多机协同编队、考虑通信约束和能源限制等更复杂的实际工况。

本文所有代码已上传至工作空间，可直接在 MATLAB 中运行验证。欢迎各位读者交流探讨！
