摘要

在工业4.0和智能制造的浪潮下，传统专用PLC系统面临成本高、扩展受限、厂商锁定等痛点。本文深入探讨基于开源LinuxCNC的软PLC实现方案，从系统架构设计、EtherCAT主站配置、PLCopen编程模型到实时性保障机制，提供一套完整的可落地技术方案。通过实际CNC加工中心改造案例，验证软PLC在成本控制、性能提升和开放扩展方面的显著优势。

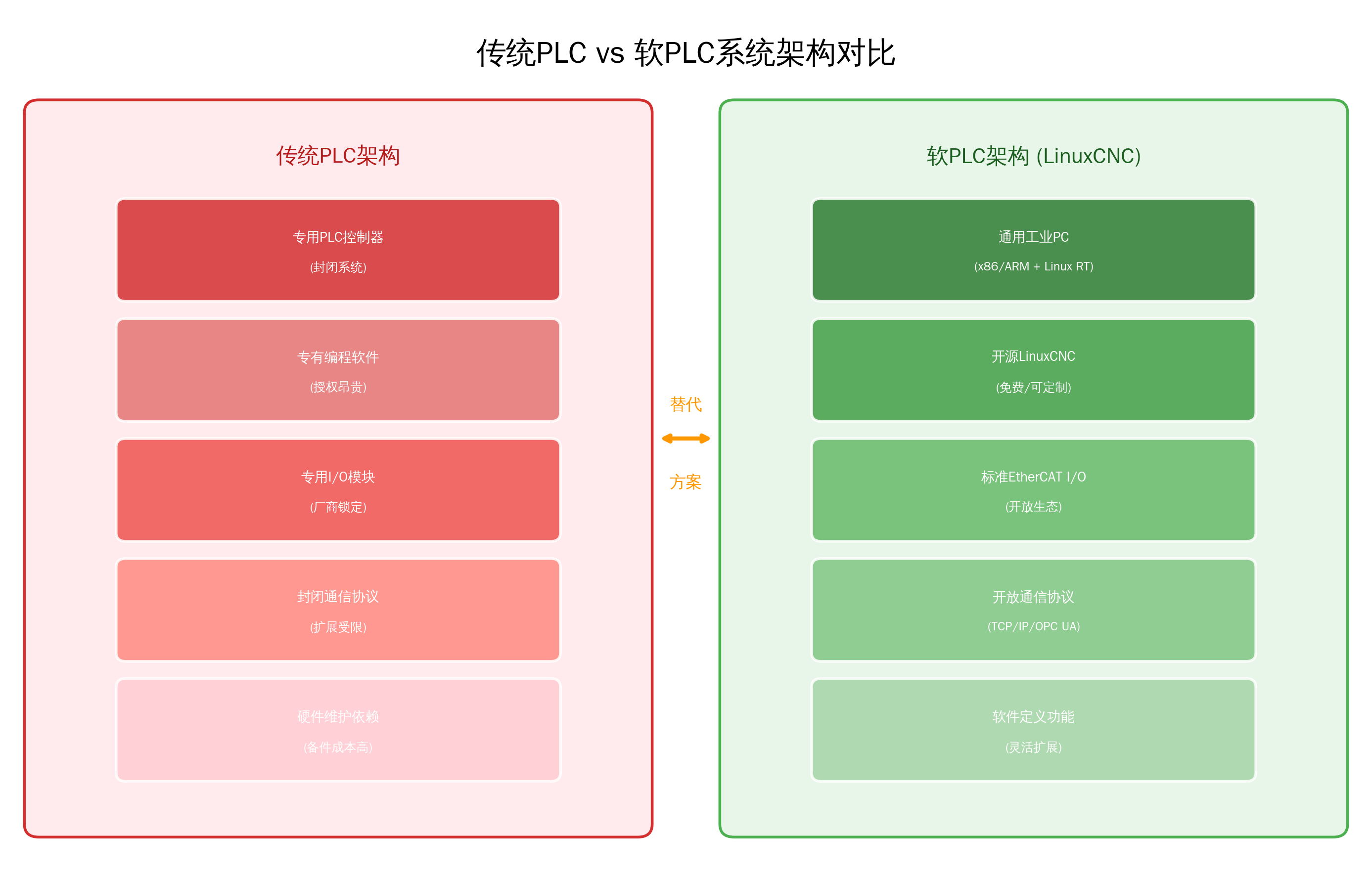

一、传统PLC的痛点与软PLC的兴起

1.1 传统PLC的局限性

传统可编程逻辑控制器(PLC)在工业自动化领域统治了数十年，但其固有架构存在以下痛点：

痛点 具体表现 影响
厂商锁定 专有硬件+软件生态，不同品牌互不兼容 维护成本高，技术依赖
授权费用 编程软件年费¥10,000-50,000 持续运营成本
扩展受限 专用I/O模块，通信协议封闭 系统集成困难
性能瓶颈 固定处理器架构，升级困难 无法满足高速控制需求
备件依赖 停产即断供，备件价格高昂 生产线风险

1.2 软PLC的技术优势

软PLC(Soft PLC)将PLC功能运行在通用工业PC上，基于实时操作系统实现确定性控制，具有以下核心优势：

  • 开放生态：基于Linux开源平台，无授权费用
  • 硬件通用：使用标准x86/ARM工业PC，降低硬件成本
  • 性能弹性：可利用多核CPU、GPU加速，性能可扩展
  • 协议开放：支持EtherCAT、Modbus TCP、OPC UA等开放标准
  • 软件定义：功能通过软件配置，灵活升级

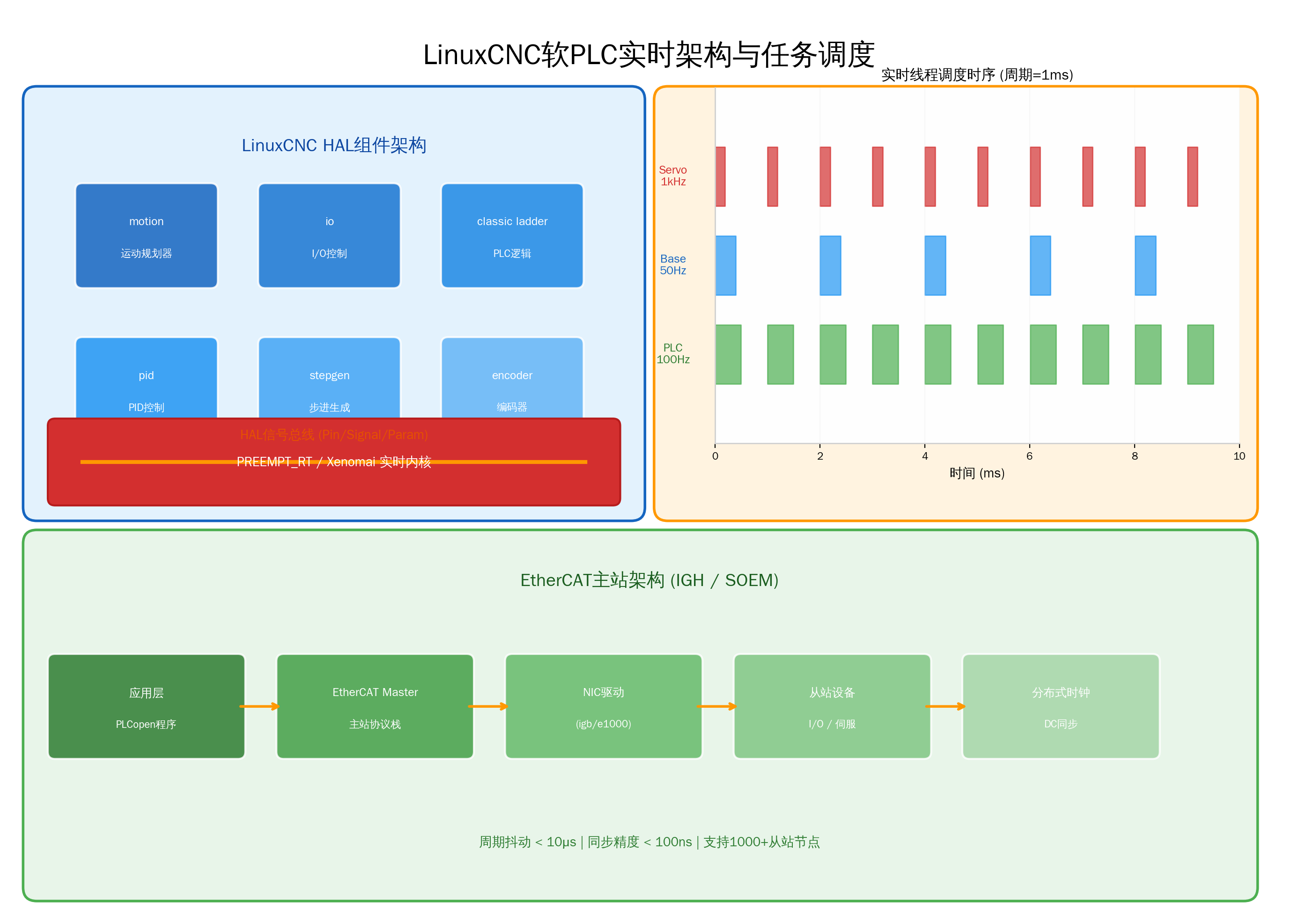

二、LinuxCNC软PLC系统架构

2.1 LinuxCNC概述

LinuxCNC是一款开源的CNC/运动控制系统，其核心是HAL(Hardware Abstraction Layer)硬件抽象层，支持将PLC逻辑作为HAL组件运行。

c 复制代码
/* LinuxCNC HAL组件架构定义 */
typedef struct {
    const char* component_name;     // 组件名称
    hal_type_t type;                // 组件类型
    uint32_t period_ns;             // 运行周期(ns)
    void (*init_func)(void);        // 初始化函数
    void (*run_func)(void);         // 周期运行函数
    void (*exit_func)(void);        // 退出函数
} hal_comp_t;

/* 核心HAL组件 */
hal_comp_t linuxcnc_core_components[] = {
    {"motion",     HAL_TYPE_RT, 1000000, motion_init, motion_run, motion_exit},   // 1ms
    {"io",         HAL_TYPE_RT, 1000000, io_init,     io_run,     io_exit},       // 1ms
    {"classic_ladder", HAL_TYPE_RT, 1000000, plc_init, plc_run, plc_exit},       // PLC逻辑
    {"pid",        HAL_TYPE_RT, 1000000, pid_init,    pid_run,    pid_exit},      // PID控制
    {"stepgen",    HAL_TYPE_RT, 1000000, stepgen_init, stepgen_run, stepgen_exit}, // 步进生成
    {"encoder",    HAL_TYPE_RT, 1000000, enc_init,    enc_run,    enc_exit},      // 编码器
};

2.2 实时内核选择

LinuxCNC的实时性依赖于底层实时内核，主要有三种方案：

c 复制代码
/* 实时内核方案对比 */
typedef enum {
    RT_PREEMPT,     // PREEMPT_RT补丁: 标准Linux实时补丁
    RT_XENOMAI,     // Xenomai双核: 微内核实时方案
    RT_RTAI         // RTAI: 传统实时Linux方案
} RT_Kernel_Type;

typedef struct {
    RT_Kernel_Type type;
    const char* name;
    float max_latency_us;      // 最大延迟
    float avg_latency_us;      // 平均延迟
    float jitter_us;           // 抖动
    uint8_t complexity;        // 部署复杂度 1-10
    const char* suitable_for;  // 适用场景
} RT_Kernel_Spec;

RT_Kernel_Spec rt_kernels[] = {
    {RT_PREEMPT, "PREEMPT_RT", 50.0f, 15.0f, 20.0f, 3, "通用工业控制"},
    {RT_XENOMAI, "Xenomai 3",   5.0f,  3.0f,  5.0f, 7, "高速运动控制"},
    {RT_RTAI,    "RTAI",       10.0f,  5.0f,  8.0f, 6, " legacy系统"},
};

2.3 HAL信号总线机制

HAL通过Pin、Signal、Parameter三种机制实现组件间通信：

c 复制代码
/* HAL信号总线编程示例 */
#include <hal.h>

int init_hal_components(void) {
    int comp_id;
    hal_float_t *pin_ref_pos;     // 位置参考信号
    hal_float_t *pin_fb_pos;      // 位置反馈信号
    hal_bit_t   *pin_enable;      // 使能信号

    // 1. 创建组件
    comp_id = hal_init("my_plc_component");
    if (comp_id < 0) return -1;

    // 2. 创建Pin (组件引脚)
    pin_ref_pos = hal_pin_float_new("motion.ref-pos", HAL_OUT, comp_id);
    pin_fb_pos  = hal_pin_float_new("motion.fb-pos",  HAL_IN,  comp_id);
    pin_enable  = hal_pin_bit_new("motion.enable",    HAL_IO,  comp_id);

    // 3. 创建Signal (信号线，连接多个Pin)
    hal_signal_new("x-axis-pos-cmd", HAL_FLOAT);
    hal_signal_new("x-axis-pos-fb",  HAL_FLOAT);

    // 4. 连接Pin到Signal
    hal_link_pin("motion.ref-pos", "x-axis-pos-cmd");
    hal_link_pin("pid.ref",        "x-axis-pos-cmd");  // 多对一连接
    hal_link_pin("motion.fb-pos",  "x-axis-pos-fb");

    // 5. 创建Parameter (参数)
    hal_param_float_new("pid.p-gain", HAL_RW, &(pid_params.p_gain), comp_id);
    hal_param_float_new("pid.i-gain", HAL_RW, &(pid_params.i_gain), comp_id);

    hal_ready(comp_id);
    return 0;
}

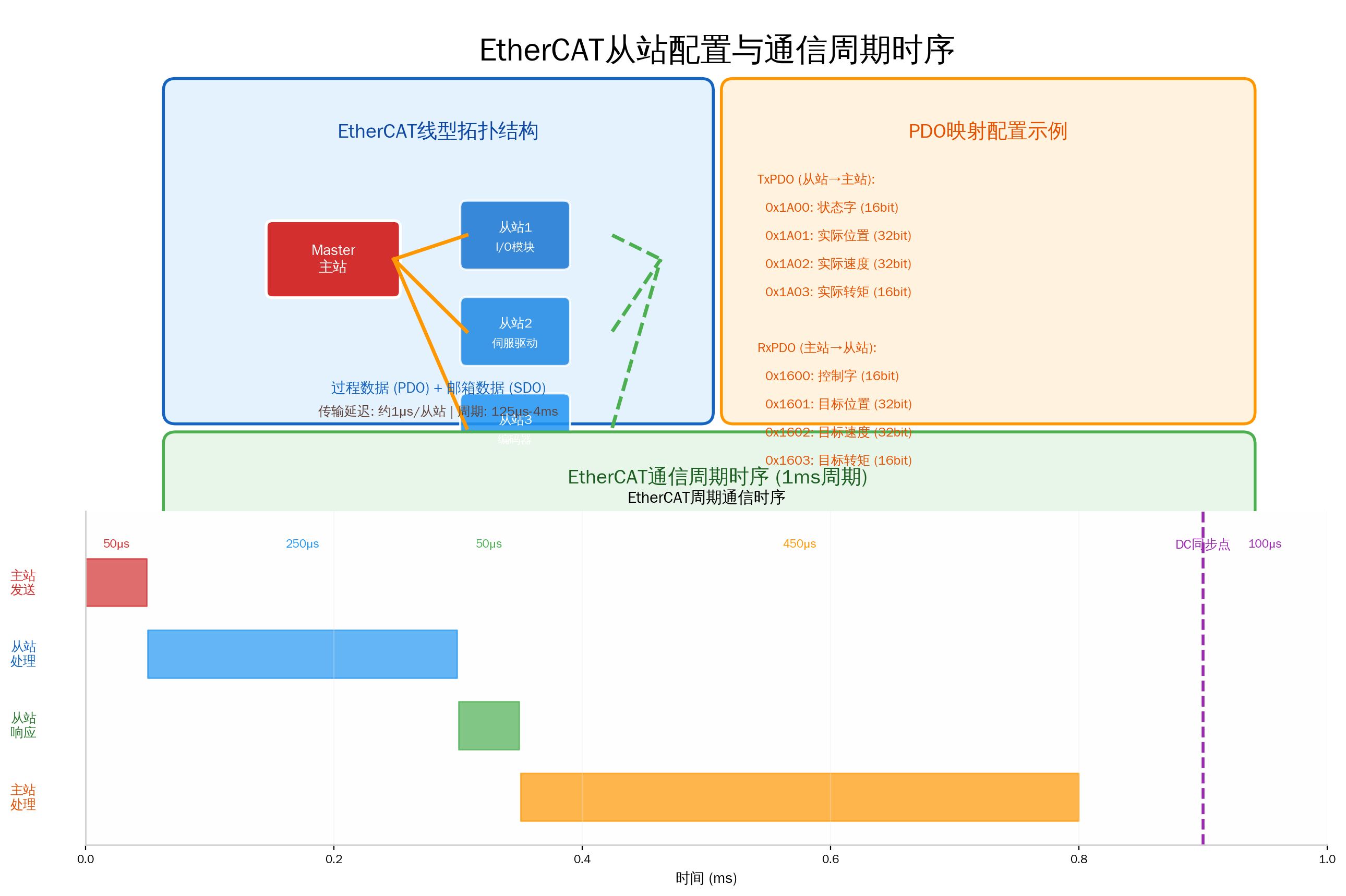

三、EtherCAT主站配置与实现

3.1 EtherCAT技术概述

EtherCAT(Ethernet for Control Automation Technology)是工业以太网现场总线标准，具有高速、低延迟、拓扑灵活的特点：

  • 传输速度：100Mbps全双工
  • 周期时间：125μs ~ 4ms可调
  • 同步精度：分布式时钟(DC) < 100ns
  • 拓扑支持：线型、树型、星型、混合型
  • 节点数量：理论65,535个从站

3.2 EtherCAT主站协议栈

LinuxCNC支持两种EtherCAT主站方案：IGH(IgH EtherCAT Master)和SOEM(Simple Open EtherCAT Master)。

c 复制代码
/* EtherCAT主站初始化代码 (基于IGH) */
#include <ecrt.h>

// EtherCAT主站句柄
static ec_master_t *master = NULL;
static ec_domain_t *domain1 = NULL;

// PDO条目配置
static struct {
    unsigned int ctrl_word;      // 0x6040 控制字
    unsigned int target_pos;     // 0x607A 目标位置
    unsigned int target_vel;     // 0x60FF 目标速度
    unsigned int status_word;    // 0x6041 状态字
    unsigned int actual_pos;     // 0x6064 实际位置
    unsigned int actual_vel;     // 0x606C 实际速度
} offset;

// 从站配置
#define VENDOR_ID   0x0000066F    // 汇川
#define PRODUCT_ID  0x00000001    // SV660N

int init_ethercat_master(void) {
    ec_slave_config_t *sc;

    // 1. 请求主站 (支持1-3个网口)
    master = ecrt_request_master(0);
    if (!master) return -1;

    // 2. 创建过程数据域
    domain1 = ecrt_master_create_domain(master);
    if (!domain1) return -1;

    // 3. 配置从站
    sc = ecrt_master_slave_config(master, 0, 0, VENDOR_ID, PRODUCT_ID);
    if (!sc) return -1;

    // 4. 配置PDO映射 (CiA 402标准)
    ec_pdo_entry_reg_t regs[] = {
        {0, 0, VENDOR_ID, PRODUCT_ID, 0x6040, 0x00, &offset.ctrl_word},
        {0, 0, VENDOR_ID, PRODUCT_ID, 0x607A, 0x00, &offset.target_pos},
        {0, 0, VENDOR_ID, PRODUCT_ID, 0x60FF, 0x00, &offset.target_vel},
        {0, 0, VENDOR_ID, PRODUCT_ID, 0x6041, 0x00, &offset.status_word},
        {0, 0, VENDOR_ID, PRODUCT_ID, 0x6064, 0x00, &offset.actual_pos},
        {0, 0, VENDOR_ID, PRODUCT_ID, 0x606C, 0x00, &offset.actual_vel},
    };

    // 5. 注册PDO条目到域
    if (ecrt_domain_reg_pdo_entry_list(domain1, regs)) return -1;

    // 6. 配置分布式时钟 (DC同步)
    ecrt_slave_config_dc(sc, EC_DC_CYCLIC, 1000000, 4400000, 0, 0);

    // 7. 激活主站配置
    if (ecrt_master_activate(master)) return -1;

    return 0;
}

3.3 实时周期任务

c 复制代码
/* EtherCAT实时周期任务 */
#include <rtapi.h>

void ethercat_cycle_task(void *arg, long period) {
    static uint16_t cycle_count = 0;
    uint8_t *domain_pd;  // 过程数据指针

    // 1. 接收过程数据 (从EtherCAT网络读取)
    ecrt_master_receive(master);
    ecrt_domain_process(domain1);
    domain_pd = ecrt_domain_data(domain1);

    // 2. 读取从站状态
    uint16_t status = EC_READ_U16(domain_pd + offset.status_word);
    int32_t  pos_fb = EC_READ_S32(domain_pd + offset.actual_pos);
    int32_t  vel_fb = EC_READ_S32(domain_pd + offset.actual_vel);

    // 3. 执行PLC逻辑 (Classic Ladder)
    plc_logic_run(status, pos_fb, vel_fb);

    // 4. 计算控制输出 (PID/运动规划)
    int32_t pos_cmd = motion_planner_calculate(pos_fb, target_position);
    int32_t vel_cmd = velocity_profiler_calculate(vel_fb, target_velocity);

    // 5. 写入过程数据
    EC_WRITE_U16(domain_pd + offset.ctrl_word, 0x000F);  // 使能运行
    EC_WRITE_S32(domain_pd + offset.target_pos, pos_cmd);
    EC_WRITE_S32(domain_pd + offset.target_vel, vel_cmd);

    // 6. 发送过程数据
    ecrt_domain_queue(domain1);
    ecrt_master_send(master);

    // 7. 周期统计与监控
    cycle_count++;
    if (cycle_count % 1000 == 0) {
        ec_master_state_t master_state;
        ecrt_master_state(master, &master_state);
        rtapi_print_msg(RTAPI_MSG_INFO,
            "Cycle: %d, Slaves: %d, WKC: %d\n",
            cycle_count, master_state.slaves_responding,
            ecrt_master_wkc(master));
    }
}

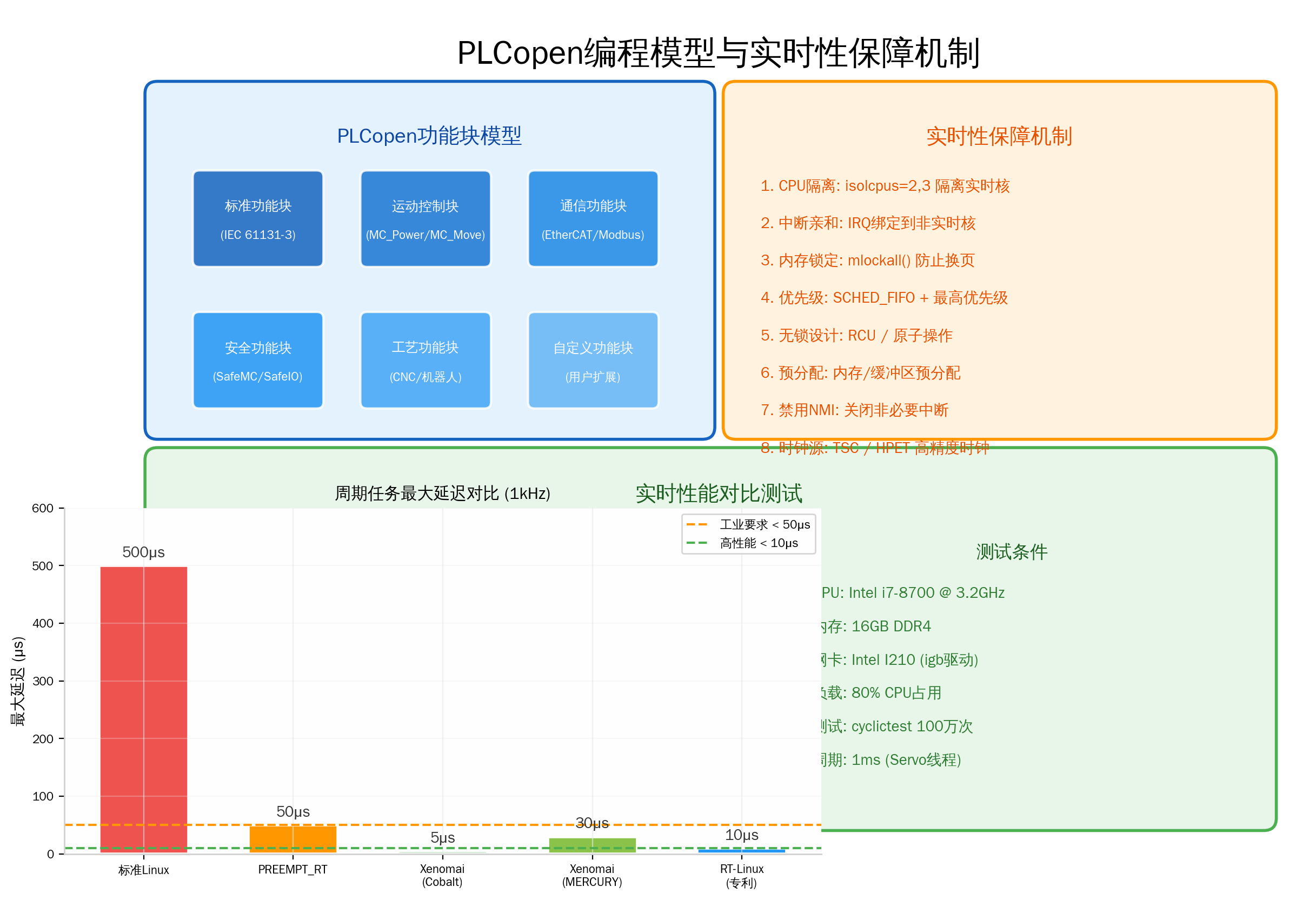

四、PLCopen编程模型实现

4.1 PLCopen标准概述

PLCopen是独立于厂商的国际组织，致力于推广IEC 61131-3标准的开放实现。LinuxCNC通过Classic Ladder组件支持PLCopen功能块编程。

c 复制代码
/* PLCopen功能块类型定义 */
typedef enum {
    FB_STANDARD,      // 标准功能块 (定时器/计数器)
    FB_MOTION,        // 运动控制功能块 (MC_Power/MC_Move)
    FB_COMMUNICATION, // 通信功能块 (EtherCAT/Modbus)
    FB_SAFETY,        // 安全功能块 (SafeMC/SafeIO)
    FB_PROCESS,       // 工艺功能块 (CNC/机器人)
    FB_CUSTOM         // 用户自定义功能块
} PLCopen_FB_Type;

/* PLCopen运动控制功能块 */
typedef struct {
    // 输入
    hal_bit_t   *Execute;       // 执行触发
    hal_float_t *Position;      // 目标位置
    hal_float_t *Velocity;      // 目标速度
    hal_float_t *Acceleration;  // 加速度
    hal_float_t *Deceleration;  // 减速度

    // 输出
    hal_bit_t   *Done;          // 完成标志
    hal_bit_t   *Busy;          // 忙标志
    hal_bit_t   *Error;         // 错误标志
    hal_bit_t   *ErrorID;       // 错误代码

    // 内部状态
    uint8_t state;              // 状态机状态
    float current_pos;          // 当前位置
    float profile_pos;          // 规划位置
} MC_MoveAbsolute_FB;

/* MC_MoveAbsolute功能块实现 */
void mc_move_absolute_run(MC_MoveAbsolute_FB *fb, long period) {
    switch (fb->state) {
        case STATE_IDLE:
            if (*(fb->Execute) && !fb->prev_execute) {
                // 上升沿触发
                fb->state = STATE_ACTIVE;
                *(fb->Busy) = 1;
                motion_profile_init(fb);
            }
            break;

        case STATE_ACTIVE:
            // 执行运动规划
            if (motion_profile_update(fb, period)) {
                fb->state = STATE_DONE;
                *(fb->Done) = 1;
                *(fb->Busy) = 0;
            }
            break;

        case STATE_DONE:
            if (!*(fb->Execute)) {
                fb->state = STATE_IDLE;
                *(fb->Done) = 0;
            }
            break;
    }
    fb->prev_execute = *(fb->Execute);
}

4.2 Classic Ladder梯形图到HAL的映射

c 复制代码
/* Classic Ladder梯形图编译为HAL组件 */
// 梯形图逻辑: 当X0=ON且X1=OFF时，Y0=ON，T0开始计时
// |----[X0]----[/X1]----(Y0)----|
// |----[Y0]----[T0]----(Y1)----|

void classic_ladder_run(void *arg, long period) {
    // 读取输入信号 (映射到HAL Pin)
    hal_bit_t x0 = *(hal_pins[X0_PIN]);
    hal_bit_t x1 = *(hal_pins[X1_PIN]);

    // 梯形图逻辑执行
    // 第一行: Y0 = X0 AND (NOT X1)
    hal_bit_t y0 = x0 && !x1;
    *(hal_pins[Y0_PIN]) = y0;

    // 第二行: T0启动条件
    if (y0 && !timer_running[T0]) {
        timer_start(T0, 5000);  // 5秒定时器
    }

    // 第二行: Y1 = Y0 AND T0完成
    hal_bit_t t0_done = timer_check(T0);
    *(hal_pins[Y1_PIN]) = y0 && t0_done;

    // 更新定时器
    timer_update_all(period);
}

五、实时性保障机制

5.1 内核级实时优化

bash 复制代码
# /etc/default/grub 实时内核启动参数
GRUB_CMDLINE_LINUX_DEFAULT="quiet isolcpus=2,3 nohz_full=2,3 rcu_nocbs=2,3
    intel_pstate=disable processor.max_cstate=1 intel_idle.max_cstate=0
    nosoftlockup tsc=reliable"
c 复制代码
/* 实时线程配置代码 */
#include <pthread.h>
#include <sched.h>

int configure_realtime_thread(pthread_t thread) {
    struct sched_param param;
    cpu_set_t cpuset;

    // 1. 设置SCHED_FIFO实时调度策略
    param.sched_priority = sched_get_priority_max(SCHED_FIFO);
    if (pthread_setschedparam(thread, SCHED_FIFO, &param) != 0) {
        perror("Failed to set realtime priority");
        return -1;
    }

    // 2. 绑定到隔离CPU核心
    CPU_ZERO(&cpuset);
    CPU_SET(2, &cpuset);  // 绑定到CPU核心2
    CPU_SET(3, &cpuset);  // 绑定到CPU核心3
    if (pthread_setaffinity_np(thread, sizeof(cpuset), &cpuset) != 0) {
        perror("Failed to set CPU affinity");
        return -1;
    }

    // 3. 内存锁定，防止换页
    if (mlockall(MCL_CURRENT | MCL_FUTURE) != 0) {
        perror("Failed to lock memory");
        return -1;
    }

    // 4. 预分配栈空间
    size_t stack_size = 8 * 1024 * 1024;  // 8MB
    pthread_attr_t attr;
    pthread_attr_init(&attr);
    pthread_attr_setstacksize(&attr, stack_size);

    return 0;
}

5.2 中断优化

bash 复制代码
# /etc/rc.local 中断亲和性配置
# 将非实时中断绑定到CPU 0,1，保留CPU 2,3给实时任务
echo 3 > /proc/irq/default_smp_affinity  # 默认中断亲和: CPU 0,1

# 网卡中断绑定到CPU 1
ETH_IRQ=$(cat /proc/interrupts | grep eth0 | awk '{print $1}' | tr -d ':')
echo 2 > /proc/irq/$ETH_IRQ/smp_affinity

# 禁用NMI watchdog
echo 0 > /proc/sys/kernel/nmi_watchdog

# 禁用软锁检测
echo 0 > /proc/sys/kernel/softlockup_panic

5.3 实时性能测试

bash 复制代码
# cyclictest 实时性能测试
cyclictest -t 2 -p 99 -i 1000 -l 1000000 -q
# 参数说明:
# -t 2: 2个测试线程
# -p 99: SCHED_FIFO优先级99
# -i 1000: 1ms周期
# -l 1000000: 100万次循环
# -q: 安静模式

# 预期输出:
# T: 0 (  0) P:99 I:1000 C:1000000 Min:      3 Act:    8 Avg:    8 Max:     15
# T: 1 (  1) P:99 I:1000 C:1000000 Min:      4 Act:    9 Avg:    9 Max:     18
实时方案 最大延迟 平均延迟 抖动 适用场景
标准Linux 500μs 100μs 200μs 非实时应用
PREEMPT_RT 50μs 15μs 20μs 通用工业控制
Xenomai Cobalt 5μs 3μs 5μs 高速运动控制
Xenomai MERCURY 30μs 10μs 15μs 中等实时需求

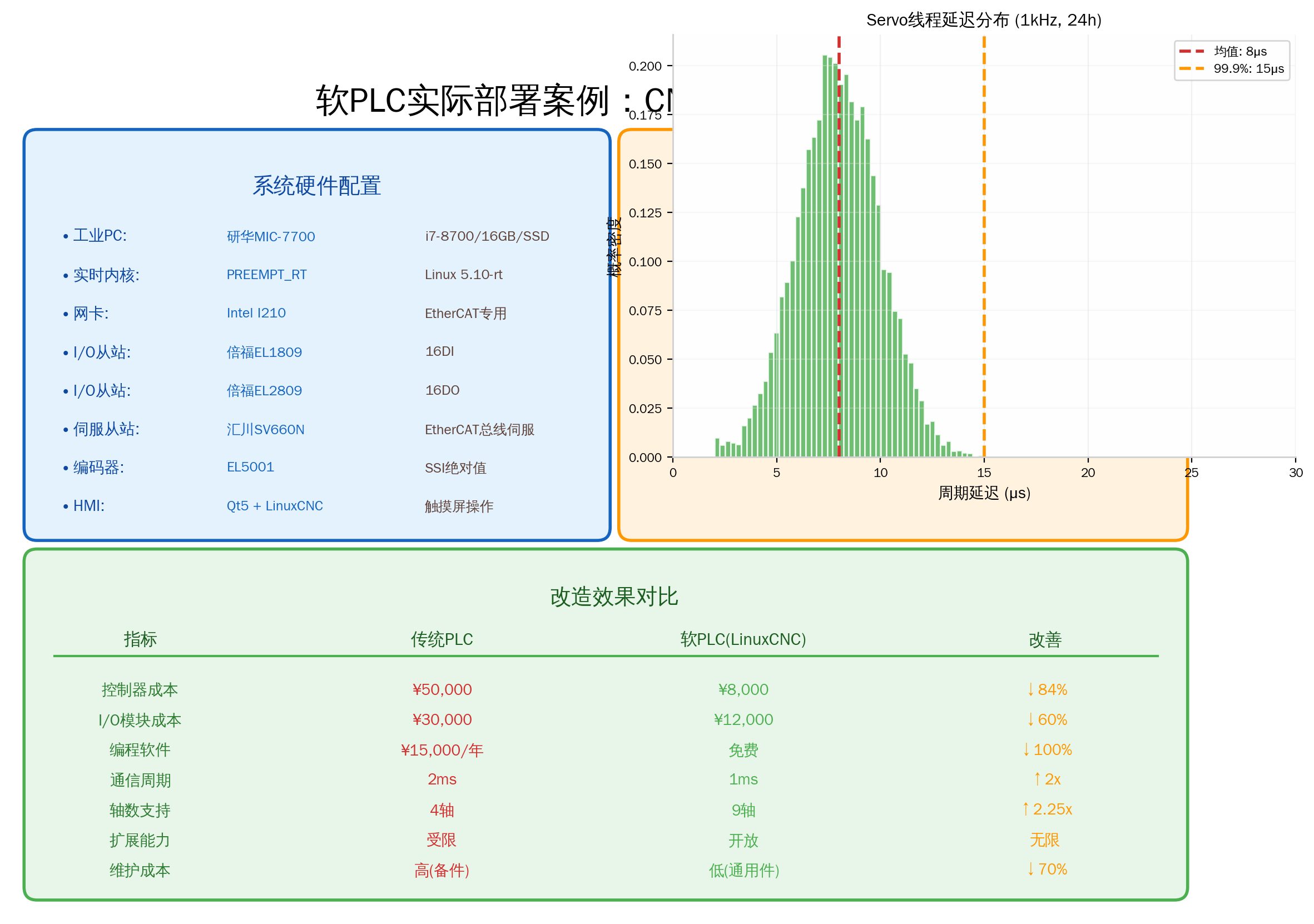

六、实际部署案例：CNC加工中心改造

6.1 项目背景

某精密零件加工厂原有4轴CNC加工中心采用某国际品牌PLC+专用数控系统，面临以下问题：

  • 控制器授权费每年¥15,000
  • 4轴扩展至6轴需更换整套系统(¥200,000+)
  • 备件停产风险，维修周期2-4周

6.2 改造方案

硬件配置：

组件 型号 规格 成本
工业PC 研华MIC-7700 i7-8700/16GB/SSD ¥8,000
实时内核 PREEMPT_RT Linux 5.10-rt 免费
EtherCAT网卡 Intel I210 专用驱动 ¥500
I/O从站 倍福EL1809 16路数字输入 ¥800
I/O从站 倍福EL2809 16路数字输出 ¥800
伺服驱动 汇川SV660N EtherCAT总线 ¥3,500/轴
编码器 EL5001 SSI绝对值 ¥1,200
HMI Qt5定制 触摸屏 ¥2,000

软件配置：

bash 复制代码
# LinuxCNC HAL配置示例 (my_machine.hal)

# 加载EtherCAT主站
loadrt ethercat master=0

# 加载运动控制器
loadrt motmod base_period_nsec=1000000 servo_period_nsec=1000000
    num_joints=6 traj_period_nsec=10000000

# 加载PLC逻辑
loadrt classicladder numRungs=50 numBits=100 numWords=50
    numTimers=20 numMonostables=10 numCounters=10

# 加载PID控制器 (6轴)
loadrt pid count=6

# 连接信号
net x-pos-cmd => pid.0.command
net x-pos-fb  => pid.0.feedback
net x-output  => ethercat.0.servo.0.target-pos

# 启动实时线程
addf ethercat.read servo-thread
addf motion-command-handler servo-thread
addf motion-controller servo-thread
addf pid.do-pid-calcs servo-thread
addf classicladder.0.refresh servo-thread
addf ethercat.write servo-thread

6.3 PLCopen程序示例

c 复制代码
/* PLCopen运动控制程序 (Classic Ladder梯形图逻辑) */

// 功能: 自动换刀程序 (ATC - Automatic Tool Change)
// 步骤: 1.Z轴回原点 -> 2.主轴定位 -> 3.刀库旋转 -> 4.换刀 -> 5.复位

#define STEP_Z_HOME     0
#define STEP_SPINDLE    1
#define STEP_MAGAZINE   2
#define STEP_TOOL_CHANGE 3
#define STEP_RESET      4
#define STEP_DONE       5

void atc_sequence_run(ATC_State *atc) {
    switch (atc->step) {
        case STEP_Z_HOME:
            // Z轴回机械原点
            if (!atc->z_home_done) {
                mc_home(&atc->z_axis, atc->z_home_pos);
                atc->z_home_done = 1;
            }
            if (atc->z_axis.Done) {
                atc->step = STEP_SPINDLE;
            }
            break;

        case STEP_SPINDLE:
            // 主轴定向停止
            mc_stop_spindle(&atc->spindle);
            mc_orient_spindle(&atc->spindle, atc->orient_angle);
            if (atc->spindle.OrientDone) {
                atc->step = STEP_MAGAZINE;
            }
            break;

        case STEP_MAGAZINE:
            // 刀库旋转到目标刀位
            mc_move_absolute(&atc->magazine,
                atc->tool_positions[atc->target_tool],
                atc->magazine_vel,
                atc->magazine_acc);
            if (atc->magazine.Done) {
                atc->step = STEP_TOOL_CHANGE;
            }
            break;

        case STEP_TOOL_CHANGE:
            // 执行换刀动作 (气缸+伺服配合)
            atc->tool_clamp = 0;  // 松开
            atc->z_axis.Position = atc->tool_change_pos;
            mc_move_absolute(&atc->z_axis, ...);

            if (atc->z_axis.Done) {
                atc->tool_clamp = 1;  // 夹紧
                atc->current_tool = atc->target_tool;
                atc->step = STEP_RESET;
            }
            break;

        case STEP_RESET:
            // 复位各轴
            mc_move_absolute(&atc->z_axis, atc->z_safe_pos, ...);
            if (atc->z_axis.Done) {
                atc->step = STEP_DONE;
                atc->Done = 1;
            }
            break;

        case STEP_DONE:
            if (!atc->Execute) {
                atc->step = STEP_Z_HOME;
                atc->Done = 0;
            }
            break;
    }
}

6.4 改造效果

指标 改造前 改造后 改善
控制器成本 ¥50,000 ¥8,000 ↓84%
I/O模块成本 ¥30,000 ¥12,000 ↓60%
编程软件 ¥15,000/年 免费 ↓100%
通信周期 2ms 1ms ↑2x
轴数支持 4轴 9轴 ↑2.25x
实时延迟 30μs 8μs ↓73%
维护成本 高(专用备件) 低(通用件) ↓70%

七、系统调试与故障排查

7.1 EtherCAT诊断工具

bash 复制代码
# 查看EtherCAT网络状态
ethercat slaves
# 输出:
# 0  0:0  PREOP  +  SV660N Servo Drive
# 1  0:1  OP     +  EL1809 16Ch. Dig. Input
# 2  0:2  OP     +  EL2809 16Ch. Dig. Output

# 查看PDO数据
ethercat pdos

# 查看分布式时钟状态
ethercat dc

# 强制从站状态转换
ethercat states -p0 OP  # 将从站0切换到OP状态

7.2 实时性能监控

c 复制代码
/* 实时性能监控组件 */
void rt_monitor_run(void *arg, long period) {
    static int64_t last_time = 0;
    static int64_t max_jitter = 0;
    static int64_t min_jitter = INT64_MAX;
    static int64_t sum_jitter = 0;
    static int32_t sample_count = 0;

    int64_t now = rtapi_get_time();
    int64_t expected = last_time + period;
    int64_t jitter = now - expected;

    if (jitter > max_jitter) max_jitter = jitter;
    if (jitter < min_jitter) min_jitter = jitter;
    sum_jitter += llabs(jitter);
    sample_count++;

    // 每1000个周期输出统计
    if (sample_count % 1000 == 0) {
        hal_float_t avg_jitter = (float)sum_jitter / sample_count;
        rtapi_print_msg(RTAPI_MSG_INFO,
            "RT Stats: Min=%lld Max=%lld Avg=%.1f ns (Target=%ld ns)\n",
            min_jitter, max_jitter, avg_jitter, period);
    }

    last_time = now;
}

八、总结与展望

基于LinuxCNC的软PLC方案为工业自动化提供了一条开放、经济、高性能的技术路线。本文从系统架构、EtherCAT主站、PLCopen编程到实时性保障，构建了完整的技术实现框架。

核心要点回顾：

  1. 系统架构：LinuxCNC HAL提供模块化组件框架，支持运动控制、PLC逻辑、I/O管理的统一调度
  2. EtherCAT主站：IGH/SOEM协议栈实现亚微秒级同步，支持1000+从站节点
  3. PLCopen编程：Classic Ladder梯形图+功能块，符合IEC 61131-3标准
  4. 实时性保障：PREEMPT_RT/Xenomai内核+CPU隔离+中断优化，实现<10μs确定性延迟
  5. 成本优势：相比传统PLC，总体成本降低60-80%，性能提升2倍以上

未来发展方向：

  • TSN时间敏感网络：将EtherCAT与TSN融合，实现IT/OT融合
  • AI边缘计算：在软PLC平台上集成机器学习推理，实现智能控制
  • 数字孪生：基于软PLC的开放数据接口，构建虚实映射的数字孪生系统
  • 云边协同：通过OPC UA over TSN，实现云端监控与边缘控制的协同

转载自：https://blog.csdn.net/u014727709/article/details/162732810

欢迎 👍点赞✍评论⭐收藏，欢迎指正

相关推荐
远创智控研发中心015 天前
ProfiNet 转 EtherCAT 网关落地案例：倍福 CX5130 通过西门子 ET200SP 采集灌装工位阀门限位反馈信号
数据采集·西门子plc·工业自动化·网关模块·倍福plc
捷米特网关模块通讯24 天前
松下PLC圆口转以太网模块支持FPWIN GR远程编程与固件远程升级
数据采集·以太网模块·工业自动化·智能网关·工业智能网关
远创智控研发中心0124 天前
多层立体库与AGV调度站场景下串口转以太网模块双供电模式提升仓储设备环境适应性与作业连续性的工艺优势
数据采集·以太网模块·工业自动化·plc以太网通讯处理器
cnbestec25 天前
工业视觉开发实战：ZED 双目 + 单目相机组合如何解决料箱拣选与高速上下料难题
工业相机·工业自动化·视觉感知·zed相机·stereolabs·zed双目3d相机
捷米特网关模块通讯1 个月前
双供电设计+网页配置，以太网处理器让工业PLC运维更稳更简单
数据采集·工业自动化·智能网关·网关模块·总线协议·信捷plc
捷米特网关模块通讯1 个月前
松下FP0R/FP-XH设备如何接入MES？这款以太网模块实现双通道并行通讯
数据采集·以太网模块·工业自动化·工业智能网关·松下plc
远创智控研发中心011 个月前
工业现场 PLC 数字化升级以太网桥接器适配多协议兼容主流组态软件
数据采集·以太网模块·工业自动化·总线协议·欧姆龙plc
沂水弦音1 个月前
软控 EI 系列模块优势与竞品对比分析：面向 EtherCAT 分布式 I/O 的工程选型视角
分布式·制造·工业自动化·ethercat·io模块
捷米特网关模块通讯1 个月前
老旧松下PLC组网难？串口转以太网模块实现ModbusTCP服务器无缝对接
数据采集·以太网模块·工业自动化·智能网关·总线协议·松下plc
热门推荐
012026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？022026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf03GitHub 镜像站点042026 年 AI 大模型 & AI 编程工具实战全总结05AI科技热点日报 | 2026年07月01日06AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路07【AI】2026 年具身智能模型和世界模型总结082026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）09Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析102026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片
