第 13 章：智能底盘的升维映射------线控执行器与起降系统
本文探讨了智能汽车线控底盘技术向航空领域升维重构的关键路径，重点分析了线控执行器与机载电传机电作动器（EMA/EHA）的技术同源性与边界跃迁。文章指出，虽然汽车线控技术与航空作动器在电机控制、伺服算法等底层技术上具有同源性，但在连续高负载、散热极限、可靠性等方面存在显著差异。为满足航空适航要求，必须构建非相似余度的电气架构，采用双三相/六相冗余电机设计，并引入动态力均衡控制、机械熔断等安全机制。文章特别强调了航空特有的机械卡死风险及应对策略，包括双驱动物理力平衡构型、机械熔断与离合机构等，为智能底盘技术向航空领域的高可靠性迁移提供了技术路线。
13.1 底层技术同源性：从汽车线控底盘向机载电传机电作动 EMA/EHA 的升维重构
在现代智能汽车的系统架构中，"线控底盘（X-by-Wire）"是实现高级别自动驾驶与主动安全控制的核心物理执行层。无论是线控转向（Steer-by-Wire）、线控制动（Brake-by-Wire/EMB）还是线控悬架，其底层核心技术均依赖于高功率密度永磁同步电机（PMSM）、双冗余逆变器、高精度位置/转矩传感器以及高频闭环控制算法。汽车工程师在处理这些执行器失效时，主要的降维安全策略是利用机械余量（如转向管柱物理锁止，尽管线控已取消该机构，但分流回路仍能维持部分静态阻尼）或利用刹车系统的双回路液压冗余，确保车辆可控减速。

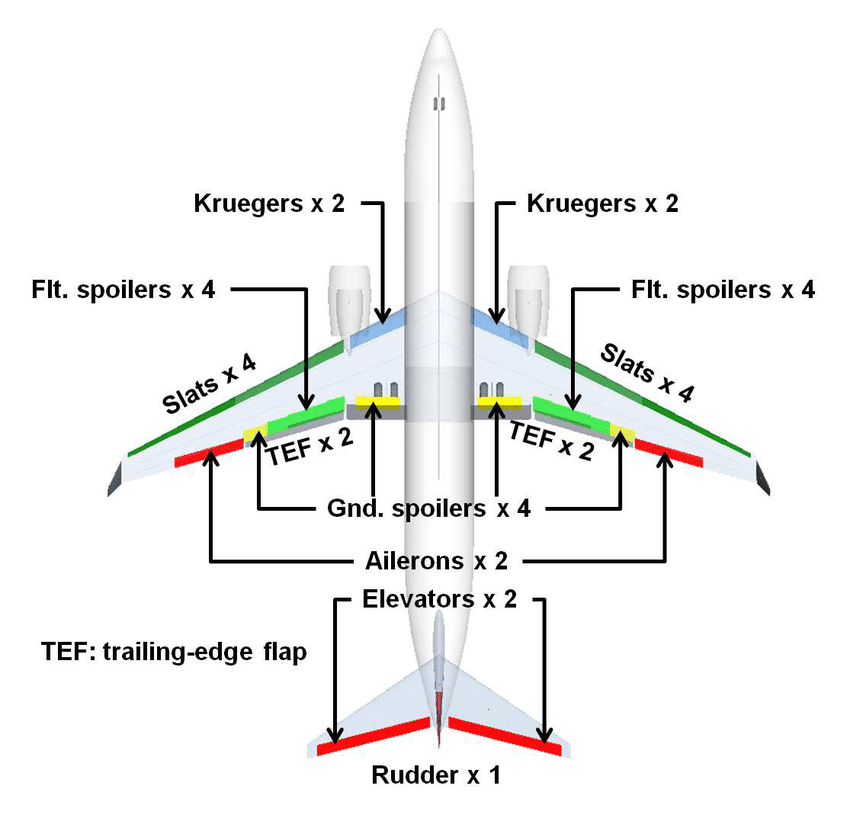

然而，当这些底层同源的电机伺服与控制技术被映射至 eVTOL 系统的动力操纵面控制、倾转机构调节、或起降作动系统时，其物理执行边界发生了根本性的改变。eVTOL 的舵面、倾转旋翼作动器在空中承受着极大的非稳态气动力矩。在这些关键节点上，执行器如果发生卡死（Jamming）、软脚（Hardover）或完全失去电能支撑，将直接导致航空器空中失速、解体等灾难性后果。

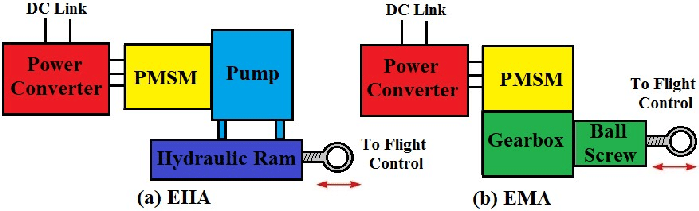

因此，智能汽车的线控执行技术必须全面向航空级机电作动器（EMA, Electromechanical Actuator）和电液作动器（EHA, Electrohydrostatic Actuator）进行适航级升维重构。本节将深度解构两者的底层技术同源性、机械与电气层面的硬隔离冗余架构，以及通过 ARP4754B DAL A 级审查的防卡死/故障缓解控制逻辑。
13.1.1 核心技术的同源性与技术边界跃迁
汽车线控底盘的核心构件与航空 EMA/EHA 在控制工程和电机物理学上具有极强的血缘关系。理解这种同源性是跨界移植技术的基础，而识别其边界跃迁则是通过适航审定的关键。
┌───────────────────────────┐ 升维重构 ┌───────────────────────────┐
│ 汽车线控底盘 (X-by-Wire) │ ─────────────────────→ │ 机载功率电传作动器 │
├───────────────────────────┤ ├───────────────────────────┤
│ - 车规 PMSM 电机控制 │ │ - 航空级 EMA (机电作动) │
│ - EMB 电机线性滑轨驱动 │ │ - 航空级 EHA (静液压作动) │
│ - ISO 26262 ASIL D 安全岛 │ │ - ARP4754B DAL A 过程完整 │
└───────────────────────────┘ └───────────────────────────┘1. 架构与控制同源

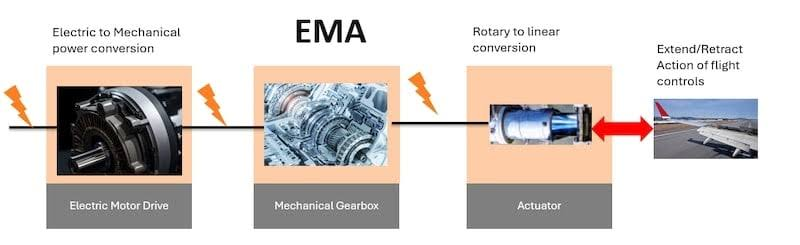

汽车的电制动执行器（EMB）通过电机驱动滚珠丝杠（Ball Screw）将旋转运动转化为线性推力，挤压刹车盘。这一机械与控制原理与航空机电作动器（EMA）驱动副翼、升降舵或倾转机构调节的逻辑完全一致。两者均采用基于矢量控制（FOC）的电流环、速度环、位置环三闭环伺服算法。
2. 环境与寿命剖面的跃迁
-
连续高负载与散热极限： 汽车 EMB 或转向伺服在绝大多数巡航工况下处于轻载或静默状态，仅在转向或刹车时提供瞬态大扭矩。而 eVTOL 的倾转机构在"垂直转平飞（Transition）"的数分钟内，必须承受持续、高频且巨大的气流反向冲击；在平飞段，舵面作动器需要以数十赫兹的频率不断进行微操纵以抑制低空紊流。
-
零气蚀与无泄漏要求（针对 EHA）： 汽车主动悬架的电控减震器允许出现极微量的液压油渗透。但航空 EHA 作为一种"功率自愈型"静液压作动系统（集成电动机、定量泵、液压阀箱与作动筒于一体的封闭独立系统），由于其不依赖全机中央集中式液压管网，其工作压力通常高达 21 \\sim 35\\text{ MPa}，适航标准对其密封圈的耐疲劳寿命与零气蚀（Cavitation）有着极为严苛的定量考核。
13.1.2 跨越 ASIL D：DAL A 级作动器的多余度电气与电机架构
为了满足每飞行小时灾难性失效概率小于 10\^{-9} 的 DAL A 级适航要求，智能汽车常用的"单主控芯片 + 双三相桥"的半冗余架构必须重构为非相似、全隔离的多余度控制与驱动拓扑。
1. 多绕组非相似多相电机设计
eVTOL 的核心 EMA/EHA 通常放弃传统的单三相永磁同步电机，转而采用双三相（Dual Three-Phase）或六相冗余定子绕组电机。
-
物理与电磁隔离： 两套定子绕组在空间上交错排列，其槽内绝缘和端部接线进行物理隔离，确保其中一套绕组因单粒子翻转或局部过载发生相间短路时，其高热和强电磁反电动势不会穿透熔断相邻的备份绕组。
-
降级容错能力： 当一套绕组系统彻底报废时，作动器电机仍能输出 \\ge 50\\% 的设计额定转矩，足以在最大气动载荷下维持舵面的基本偏转，实现 Fail-Operational（故障在线运转）。
2. 非相似余度执行通道（Dissimilar Lane Architecture）
每个作动器内部集成两个完全独立的控制通道（Lane A 与 Lane B），两通道间采用非相似硬件设计以规避共因失效（CCF）：
-
Lane A（控制通道）： 采用高性能、基于高可靠 ARM 架构的微控制器，运行 C 语言编写的 FOC 控制算法。
-
Lane B（监视与备用通道）： 采用完全不同芯片架构的航天级 FPGA（如基于反熔丝技术的微处理器），其底层控制逻辑直接由硬件描述语言（VHDL）硬编码成硬件门电路状态机。
-
互监与仲裁机制： 两通道通过隔离的 SPI 或时间触发总线实时交叉对账。一旦 Lane A 的输出与 Lane B 的硬件监控计算结果偏离超过设定阈值（Mismatch Window），FPGA 通道将瞬间剥夺 ARM 通道的母线控制权，完成微秒级的无缝切换。
13.1.3 航空级卡死（Jamming）防范与机械力平衡控制
在线控执行器的机械世界中，最致命的潜在单一故障源是机械卡死（Mechanical Jamming）------例如丝杠内异物卡滞、轴承破碎、或者低空严寒导致冰冻卡绝，使得舵面固结在某一错误偏转角上，这在瞬间即可引发航空器空中姿态失控翻滚。
针对这一航空特有的致命风险，本书解构了以下三种适航级机械及算法防御路径：
1. 双驱动物理力平衡构型（Active-Active Mode）

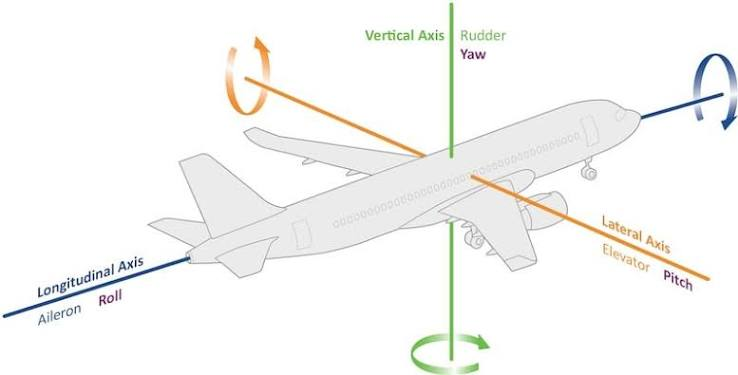

在 eVTOL 关键控制舵面（如俯仰和滚转控制面）上，通常不使用单根作动器，而是采用双 EMA 并联驱动同一物理连杆的构型。
在正常状态下，两根作动器工作在"主动-主动（Active-Active）"模式，两者的位置闭环算法必须引入动态力均衡（Force Equalization Loop）：
\\Delta F = F_{\\text{actuator\\_1}} - F_{\\text{actuator\\_2}}
控制回路高频解算两者输出力矩的差值 \\Delta F，并通过微调电流环来消减该差值。否则，两根高功率执行器会因为传感器微小的位置漂移而产生严重的内力"互顶（Fight）"，从而加速丝杠磨损甚至导致结构过载断裂。
┌─────────────────┐ ┌─────────────────┐
│ 作动器 1 (EMA) │ │ 作动器 2 (EMA) │ 并联驱动同一连接机构
└────────┬────────┘ └────────┬────────┘
│ │
└─────────┬─────────┘
▼
[ 动态力均衡控制算法 ] ──→ 监控力矩差值 ΔF，防止机械内力"互顶"
│
▼ (若发生单侧机械卡死故障)
[ 物理离合/爆炸螺栓割离 ] ──→ 故障侧瞬间脱开，健康侧单飞维持舵面2. 机械熔断与离合机构（Mechanical Fuse / Clutch）
一旦其中一根作动器发生不可逆的内部机械卡死，系统必须具备瞬间解除约束的能力。
-
电磁离合器： 故障侧的控制通道通过切断励磁电流，使丝杠与电机转子或输出连杆瞬间物理脱开，转入自由滑行模式（Free-wheeling）。
-
火工/机械熔断： 在极高级别的适航设计中，连接销钉处设计有特定剪切强度的"机械熔断槽"，或布置有微型火工品（爆炸螺栓）。当健康侧作动器检测到卡死侧已无法通过软件释放，且产生巨大阻力时，系统触发熔断，强行断开故障作动器，由剩下的单侧作动器继续控舵。
3. 智能软脚（Hardover）与逆向电流抑制
另一种相反的失效是"软脚"------作动器失去全部阻尼，任由气流将舵面吹至极限位置。此时，控制算法必须在几毫秒内将故障相绕组进行受控动态短路（Active Short Circuit, ASC）。利用电机旋转产生的强大磁阻反电动势，将作动器转化为一个高性能的"电磁阻尼器"，防止舵面在空气动力激振下发生颤振（Flutter）导致机翼结构崩塌。
💡 本节核心总结
汽车思维局限： 线控底盘强调执行效率、系统集成度与BOM成本控制。失效后依赖地面摩擦力和驾驶员降级处置，系统安全设计默认车辆可以安全减速并靠边。
适航升维重构： 功率电传作动器（EMA/EHA）运行在无地面支撑的三维空间，机械或电气卡死直接等同于空难。必须采用双三相/六相电磁隔离电机，部署基于不同芯片架构的非相似双通道控制总线，并在机械构型上引入动态力均衡、机械熔断及主动阻尼机制，用严苛的过程和结构冗余重构底层的执行安全。
