1. 前言：通信协议------工业机器人的"神经网络"

如果说伺服电机是工业机器人的"肌肉"，控制器是"大脑"，那么通信协议就是连接这一切的"神经网络"。没有高效可靠的通信协议，再精密的电机、再强大的控制器都只是孤立的硬件碎片。

从汽车焊接流水线上多个机器人臂的毫秒级协同作业，到人形机器人中数十个关节的同步控制，通信协议的选择直接决定了机器人系统的实时性、确定性、带宽效率和拓扑灵活性。

2015至2025年的十年间，机器人通信协议完成了从"硬件绑定的私有封闭控制指令集"到"标准化、语义化、云边端全链路、全球互通的产业通用语言体系"的质变。本文将系统梳理工业机器人领域的主流通信协议，从原理到实战，帮助你在项目中做出正确的选型决策。

2. 通信协议的分层与分类

2.1 按实时性分类

工业机器人通信协议可大致分为两类：

类别	代表协议	特点	典型应用
实时通信协议	EtherCAT、PROFINET IRT、CANopen	严格的时间约束，毫秒甚至微秒级响应	运动控制、多轴同步、伺服驱动
非实时通信协议	TCP/IP、HTTP、MQTT、OPC UA	通用性好，无严格时间保证	监控、编程、远程维护、云端集成

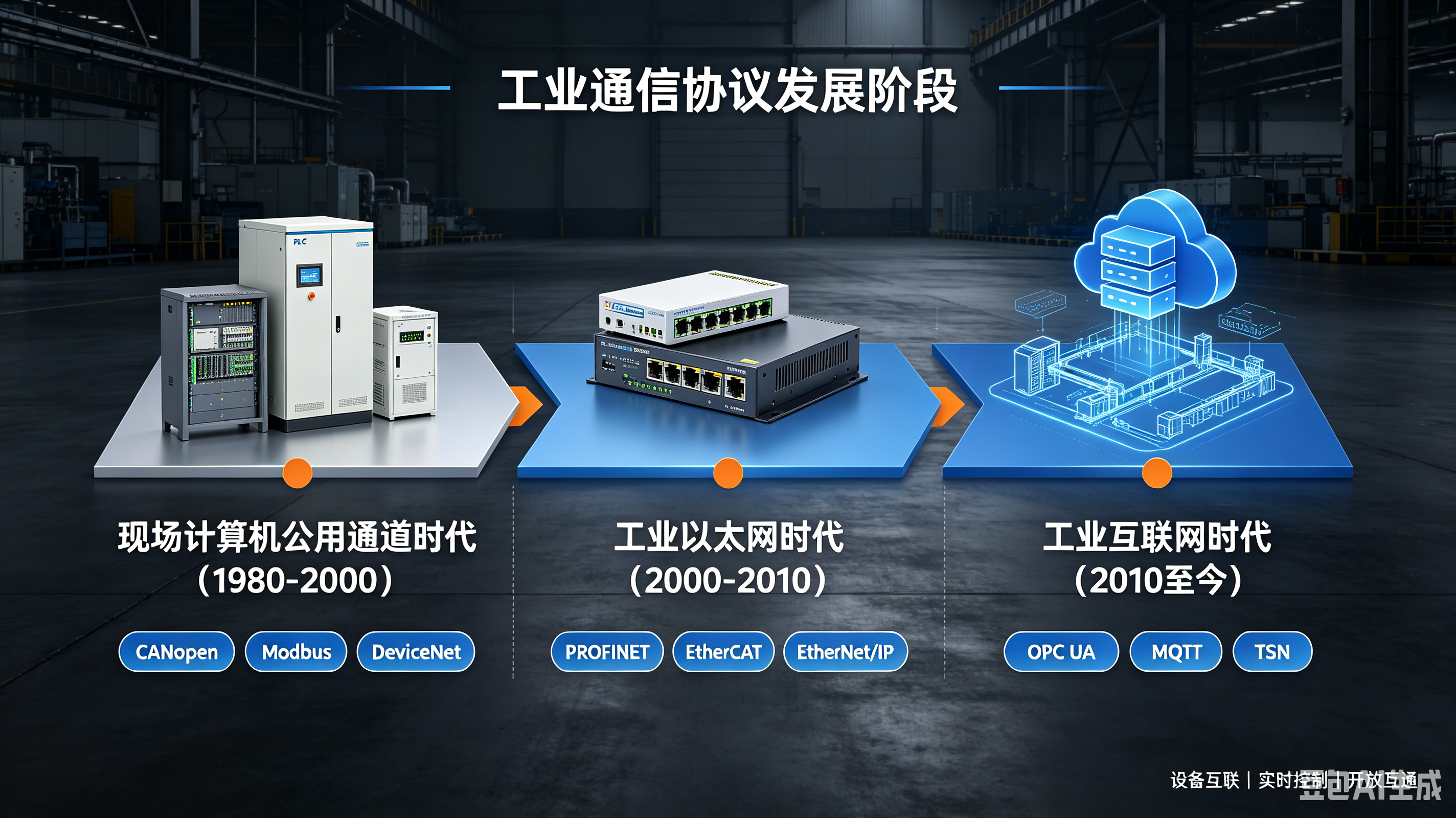

2.2 按技术代际分类

现场总线时代（1980s-2000s）：CANopen、PROFIBUS、Modbus RTU、DeviceNet
工业以太网时代（2000s-2010s）：EtherCAT、PROFINET RT/IRT、EtherNet/IP、POWERLINK
工业互联网时代（2010s至今）：OPC UA、MQTT、TSN（时间敏感网络）

3. EtherCAT------工业机器人通信的"黄金标准"

3.1 什么是EtherCAT？

EtherCAT（Ethernet for Control Automation Technology）是一种基于以太网的实时工业通信协议，由德国倍福（Beckhoff）公司于2003年推出，专为高精度、低延迟的自动化控制场景设计。它目前已成为工业机器人领域最受欢迎的通信协议之一。

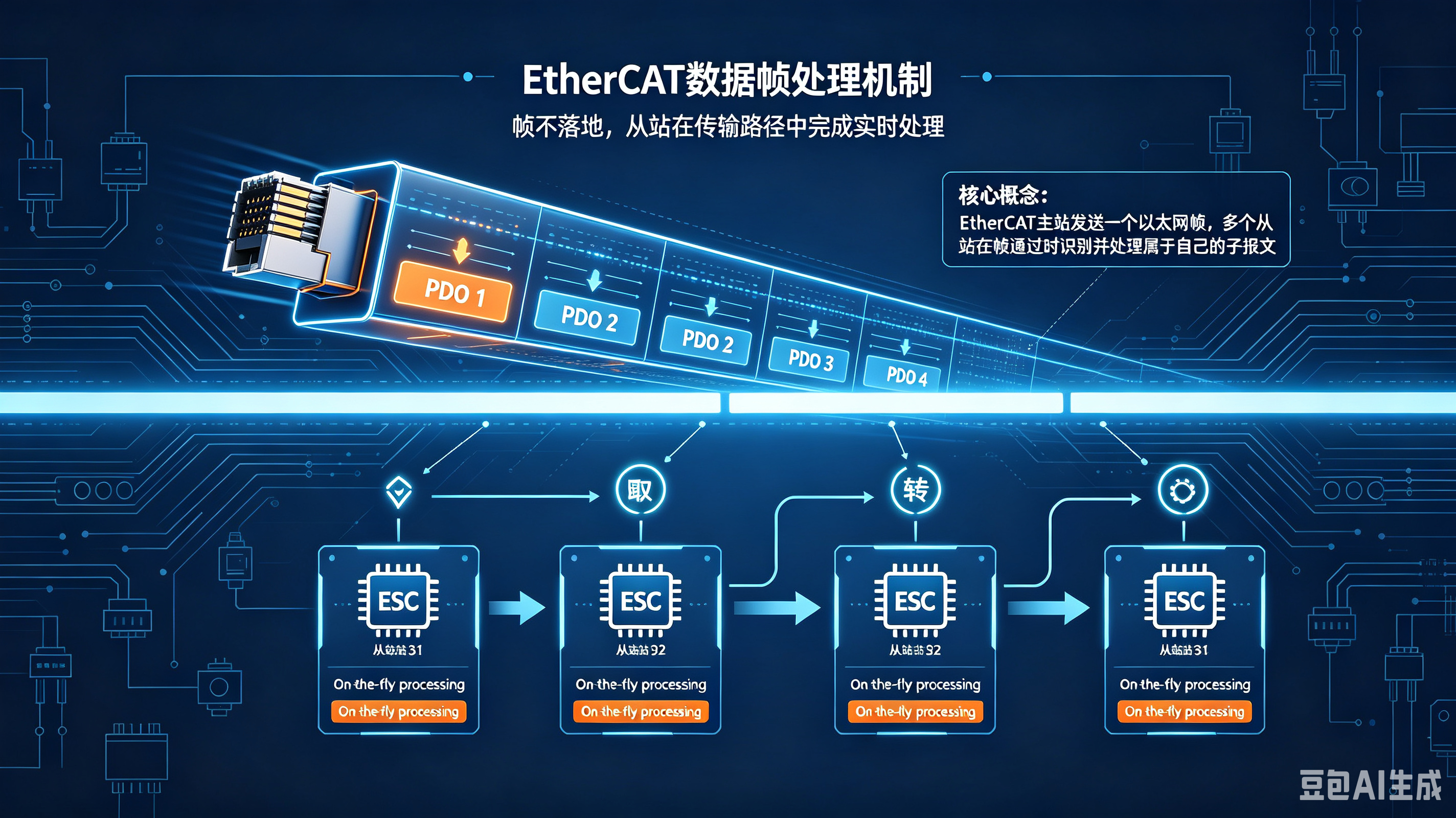

3.2 核心原理："处理飞行中"（Processing on the Fly）

EtherCAT最革命性的设计在于其数据处理机制：

传统以太网：数据帧像"邮递卡车"，每到一个从站，从站必须接收整个帧 → 读取指令 → 写入数据 → 再将整个帧转发出去，产生累积延迟
EtherCAT ：数据帧在"飞行中"被处理。当帧经过从站时，从站ESC芯片直接从帧中提取属于自己的子报文，读取/写入数据，然后将修改后的报文即时插回帧中继续传递

这种机制使得通信延迟几乎只与物理链路长度相关，与节点数量无关。EtherCAT可以在30μs内刷新1000个I/O点，在300μs内交换一帧多达1486字节的协议数据。

3.3 关键性能指标

指标	EtherCAT性能
循环周期	0.1-1ms
抖动精度	<1μs
同步精度	±0.1μs（分布式时钟机制）
最大节点数	65,535
有效数据率	>90%
带宽	100Mbps（可扩展至千兆）

3.4 拓扑结构与硬件要求

EtherCAT支持线型、树型、星型等多种拓扑结构的灵活组合。每个从站需要配备EtherCAT从站控制器（ESC）芯片，但基于标准以太网硬件，整体部署成本相对可控。

3.5 典型应用场景

多轴机器人控制：KUKA等主流机器人厂商的标准控制周期可低至1ms内完成6轴同步控制
汽车焊接：在点焊应用中，若通信抖动超过50μs，焊枪定位误差将超过0.1mm
精密装配：半导体设备、CNC机床等高精度场景

4. PROFINET------西门子生态的工业以太网王牌

4.1 概述

PROFINET是西门子主导的工业以太网协议，基于标准以太网（IEEE 802.3），支持100Mbps/1Gbps传输速率。它在汽车总装、包装产线等中高精度产线集成场景中广泛应用。

4.2 三层实时等级

PROFINET最独特的设计是提供了三种不同等级的实时通信能力：

等级	全称	特点	适用场景
TCP/IP	标准通信	基于TCP/IP，非实时	参数配置、诊断、非关键数据
RT	实时（Real-Time）	无IP开销，确定性通信	常规I/O控制、工厂自动化
IRT	等时实时（Isochronous Real-Time）	硬件支持，循环周期31.25μs，抖动<1μs	运动控制、多轴同步

PROFINET IRT通过"时间槽"（Time Slicing）机制隔离实时与非实时流量，保障关键数据的确定性传输。

4.3 与机器人的集成

PROFINET在工业机器人领域应用极为广泛。ABB、FANUC、KUKA等主流机器人厂商均支持PROFINET通信。通过PROFINET协议，PLC可以实现对机器人的实时控制和参数数据获取。

4.4 局限性

PROFINET IRT在节点数超过50时，抖动会升至5μs。此外，PROFINET和EtherNet/IP通常共用同一个物理网口，不能同时使用。

5. CANopen------经典现场总线的"常青树"

5.1 概述

CANopen是一种基于CAN总线的标准化高层协议（EN 50325-4），最初由汽车行业（控制器局域网）发展而来，后来扩展到工业控制领域。它凭借实时性强、可靠性高、拓扑灵活、成本可控的核心优势，成为机器人控制器与外设交互的主流方案之一。

5.2 核心概念：对象字典（Object Dictionary）

CANopen最伟大的发明是对象字典（Object Dictionary, OD）。可以把对象字典理解为一个超级大的Excel表格：

索引（Index） ：16位十六进制数（0x0000-0xFFFF），相当于Excel的行号
子索引（Sub-Index） ：8位十六进制数（0x00-0xFF），相当于Excel的列号

每个接入CANopen网络的设备内部都有一本自己的"字典"。例如，遵循CiA 402运动控制标准的伺服电机：

写0x6040索引 → 控制字（让电机转起来）
写0x60FF索引 → 目标速度
读0x6064索引 → 实际编码器位置

有了对象字典，主站只需要说"把节点2的0x60FF设为1000"，通信就完成了------完全不用关心底层8字节是怎么拼的。

5.3 SDO与PDO：两种数据传输方式

CANopen提供了两种截然不同的数据传输机制：

机制	全称	特点	典型场景
SDO	服务数据对象	问答式、可靠、速度慢、可传无限大数据（自动分段拆包）	开机初始化配置、参数读写
PDO	过程数据对象	广播式、高速、无确认、实时性高	运行中的实时控制数据（位置、速度、力矩）

5.4 性能与局限

CANopen的理论带宽最大1Mbps，但由于总线竞争和节点数量，实际应用中一般不超过500kbps，数据帧小（最大8字节），控制周期通常在10ms以上。

一个真实的对比案例：某机器人厂商测试中，同样30个节点的控制系统，CANopen的控制周期为16ms，而EtherCAT稳定在0.8ms，响应速度提升近20倍。

5.5 典型应用场景

教育机器人、小型AGV：低成本单机系统
服务机器人和小型自动化设备：性价比极高的选择
模块化协作机械臂：各关节间采用CANopen通信

6. EtherNet/IP------通用工业协议（CIP）的以太网实现

6.1 概述

EtherNet/IP中的"IP"代表"Industrial Protocol"（工业协议），而非"Internet Protocol"。它由ODVA（开放DeviceNet供应商协会）管理，是在标准以太网上实现了通用工业协议（CIP，Common Industrial Protocol） 的工业以太网标准。

6.2 技术特点

物理层：标准以太网技术
网络层/传输层：IP协议、TCP/UDP协议
应用层：CIP协议，为自动化设备提供统一的报文与服务规范
数据格式：标准大端数据格式

EtherNet/IP可以和标准以太网共用同一个物理网口，这大大简化了网络部署。

6.3 在机器人领域的应用

KUKA、FANUC等主流机器人厂商均支持EtherNet/IP协议。通过EDS文件（设备描述文件）可以获取机器人的配置信息。

EtherNet/IP的循环周期通常在1-10ms，抖动精度10-100μs，适用于通用自动化的简单搬运、码垛等场景。

7. OPC UA------IT与OT融合的桥梁

7.1 概述

OPC UA（Open Platform Communications Unified Architecture）并非传统意义上的通信协议，而是一种通信技术 ------基于面向服务的架构（SOA） 和客户端-服务器模型。它是工业4.0与智能制造中IT（信息技术）与OT（运营技术）融合的重要桥梁。

7.2 核心优势

特性	说明
平台无关	跨系统、跨厂商的互操作性
安全认证与加密	满足工业互联网对数据安全的要求
强大的数据建模能力	能够描述复杂的设备和生产过程
统一的信息模型	使不同制造商的设备能够无缝交换数据

7.3 在机器人领域的应用

数字孪生：OPC UA实现虚拟与真实工业机器人间的数据通信，实现虚实同步运动
MES/SCADA集成：与制造执行系统、监控系统的数据集成
VDMA OPC Robotics：2017年启动的配套规范开发项目，专门面向机器人应用

8. Modbus------最简单的工业通信"通用语"

8.1 概述

Modbus是最早的工业通信协议之一 ，分为Modbus RTU（基于串口RS-232/RS-485）和Modbus TCP（基于以太网）两种。它以简单易用、开放性强著称，得到了最广泛的支持。

8.2 性能与局限

Modbus的实时性较弱，循环周期通常在10-100ms。它依赖TCP/IP协议栈，通信延迟高度依赖网络负载（轻载时5ms，重载时>50ms）。

⚠️ 重要警告 ：Modbus仅适用于非实时层（如HMI数据采集、状态监测），若误用于控制环路将导致轨迹抖动。

8.3 在机器人领域的应用

状态监测：低速输送带监控
与PLC的数据交换：通过Modbus TCP转Profinet网关实现ABB机器人与PLC的连接
睿尔曼机械臂：同时支持Modbus-RTU/TCP和ROS，是一个典型的双协议案例

9. 主流协议性能对比与选型指南

9.1 核心性能指标总览

协议	循环周期	抖动精度	最大节点数	同步精度	有效数据率	典型应用场景
EtherCAT	0.1-1ms	<1μs	65,535	±0.1μs	>90%	汽车焊接、精密装配
PROFINET IRT	0.25-1ms	1-10μs	512	±1μs	~80%	汽车总装、包装产线
EtherNet/IP	1-10ms	10-100μs	100+	无硬同步	---	简单搬运、码垛
CANopen	1-100ms	50-500μs	127	依赖主站	~50%	教育机器人、小型AGV
Modbus TCP	10-100ms	>1ms	247	无	---	状态监测、低速输送带

9.2 选型决策树

复制代码

需要微秒级同步和高精度多轴控制？
├── 是 → 需要与西门子生态深度集成？
│   ├── 是 → PROFINET IRT
│   └── 否 → EtherCAT（工业机器人首选）
└── 否 → 节点数量少、成本敏感？
    ├── 是 → CANopen（经典可靠、性价比高）
    └── 否 → 需要与IT系统/云端集成？
        ├── 是 → OPC UA
        └── 否 → EtherNet/IP 或 Modbus TCP

9.3 选型核心原则

实时性需求越高 → 协议硬件处理能力越关键（如EtherCAT从站芯片直接转发数据）
同步精度要求越高 → 分布式时钟机制越必要（EtherCAT/PROFINET IRT支持）
节点数增加 → 协议带宽效率差异放大（EtherCAT有效数据率>90%）
成本预算有限 → CANopen是性价比极高的选择
需要云端连接 → OPC UA和MQTT是理想选择

10. 总结：未来已来------TSN与协议融合趋势

工业机器人通信协议正处在从"各自为政"到"融合统一" 的关键转折点。

EtherCAT 凭借其极致的实时性能和同步精度，已成为高端工业机器人的事实标准。PROFINET 依托西门子庞大的自动化生态，在产线集成中占据重要地位。CANopen 虽然带宽有限，但在成本敏感的中小型系统中依然生命力旺盛。OPC UA正在成为IT与OT融合的标准桥梁。

而未来的方向，无疑是 TSN（时间敏感网络） 。TSN技术将CC-Link IE等协议与确定性网络能力结合，具备千兆级带宽、低延迟、精确同步 的能力，支持多协议并行通信，实现控制数据、视频、信息流的融合。

可以预见，未来的工业机器人通信将不再是"选A还是选B"的问题，而是多种协议在统一的时间敏感网络基础设施上协同工作------EtherCAT负责微秒级的运动控制，OPC UA负责跨系统的语义化数据交换，TSN提供统一的确定性网络底座。

作为嵌入式开发者，理解每一种协议的核心原理和适用场景，是做出正确技术决策的基础。希望本文能为你提供一份清晰的参考地图。

📚 参考资料

CiA DS301/CiA DS402 CANopen协议规范
EtherCAT技术协会（ETG）官方文档
PROFINET国际标准（IEC 61158）
OPC基金会OPC UA规范
ODVA EtherNet/IP规范
