Ultralytics：解读PSA模块

前言

相关介绍

Ultralytics 简介

Ultralytics 基于多年的计算机视觉和人工智能基础研究，创建了最先进的 (SOTA) YOLO 模型。我们的模型不断更新性能和灵活性，快速、准确且易于使用。他们擅长对象检测、跟踪、实例分割、语义分割、图像分类和姿势估计任务。

前提条件

  • 熟悉Python、Pytorch

实验环境

bash 复制代码
Package                  Version
------------------------ ------------
Python                   3.11.8
absl-py                  2.4.0
accelerate               1.13.0
annotated-doc            0.0.4
anyio                    4.13.0
calflops                 0.3.2
certifi                  2026.4.22
charset-normalizer       3.4.7
click                    8.3.3
colorama                 0.4.6
contourpy                1.3.3
cycler                   0.12.1
filelock                 3.29.0
flatbuffers              25.12.19
fonttools                4.62.1
fsspec                   2026.4.0
grpcio                   1.80.0
h11                      0.16.0
hf-xet                   1.5.0
httpcore                 1.0.9
httpx                    0.28.1
huggingface_hub          1.14.0
idna                     3.15
Jinja2                   3.1.6
kiwisolver               1.5.0
Markdown                 3.10.2
markdown-it-py           4.2.0
MarkupSafe               3.0.3
matplotlib               3.10.9
mdurl                    0.1.2
ml_dtypes                0.5.0
mpmath                   1.3.0
networkx                 3.6.1
numpy                    1.26.4
nvidia-cublas-cu12       12.8.3.14
nvidia-cuda-cupti-cu12   12.8.57
nvidia-cuda-nvrtc-cu12   12.8.61
nvidia-cuda-runtime-cu12 12.8.57
nvidia-cudnn-cu12        9.7.1.26
nvidia-cufft-cu12        11.3.3.41
nvidia-cufile-cu12       1.13.0.11
nvidia-curand-cu12       10.3.9.55
nvidia-cusolver-cu12     11.7.2.55
nvidia-cusparse-cu12     12.5.7.53
nvidia-cusparselt-cu12   0.6.3
nvidia-nccl-cu12         2.26.2
nvidia-nvjitlink-cu12    12.8.61
nvidia-nvtx-cu12         12.8.55
onnx                     1.19.0
onnxruntime-gpu          1.26.0
onnxslim                 0.1.94
opencv-python            4.6.0.66
packaging                26.2
pillow                   12.2.0
pip                      24.0
polars                   1.40.1
polars-runtime-32        1.40.1
protobuf                 7.34.1
psutil                   7.2.2
pycocotools              2.0.11
Pygments                 2.20.0
pyparsing                3.3.2
python-dateutil          2.9.0.post0
PyYAML                   6.0.3
regex                    2026.5.9
requests                 2.34.1
rich                     15.0.0
safetensors              0.7.0
scipy                    1.16.0
setuptools               65.5.0
shellingham              1.5.4
six                      1.17.0
sympy                    1.14.0
tabulate                 0.10.0
tensorboard              2.20.0
tensorboard-data-server  0.7.2
tokenizers               0.22.2
torch                    2.7.1+cu128
torchaudio               2.7.1+cu128
torchvision              0.22.1+cu128
tqdm                     4.67.3
transformers             5.8.1
triton                   3.3.1
typer                    0.25.1
typing_extensions        4.15.0
ultralytics              8.4.58
ultralytics-thop         2.0.19
urllib3                  2.7.0
Werkzeug                 3.1.8

PSA（位置敏感注意力模块）

PSA（Position-Sensitive Attention）是一种结合了 通道拆分 、自注意力 和 前馈网络 的轻量级注意力模块。它通过将输入特征沿通道维拆分为两部分，一部分直通，另一部分经过残差式注意力与 FFN 处理，最后拼接并通过 1×1 卷积融合输出。这种设计在保持计算效率的同时，能有效捕获全局上下文信息，常见于 YOLOv8 等网络中的 C2f 或 C2PSA 等增强模块。

代码实现

python 复制代码
import cv2
import math
import torch
import numpy as np
import matplotlib.pyplot as plt
from torch import nn

def autopad(k, p=None, d=1):  # kernel, padding, dilation
    """Pad to 'same' shape outputs."""
    if d > 1:
        k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k]  # actual kernel-size
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # auto-pad
    return p

class Conv(nn.Module):
    """Standard convolution module with batch normalization and activation.

    Attributes:
        conv (nn.Conv2d): Convolutional layer.
        bn (nn.BatchNorm2d): Batch normalization layer.
        act (nn.Module): Activation function layer.
        default_act (nn.Module): Default activation function (SiLU).
    """

    default_act = nn.SiLU()  # default activation

    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
        """Initialize Conv layer with given parameters.

        Args:
            c1 (int): Number of input channels.
            c2 (int): Number of output channels.
            k (int): Kernel size.
            s (int): Stride.
            p (int, optional): Padding.
            g (int): Groups.
            d (int): Dilation.
            act (bool | nn.Module): Activation function.
        """
        super().__init__()
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)
        self.bn = nn.BatchNorm2d(c2)
        self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()

    def forward(self, x):
        """Apply convolution, batch normalization and activation to input tensor.

        Args:
            x (torch.Tensor): Input tensor.

        Returns:
            (torch.Tensor): Output tensor.
        """
        return self.act(self.bn(self.conv(x)))

    def forward_fuse(self, x):
        """Apply convolution and activation without batch normalization.

        Args:
            x (torch.Tensor): Input tensor.

        Returns:
            (torch.Tensor): Output tensor.
        """
        return self.act(self.conv(x))

class Attention(nn.Module):
    """Attention module that performs self-attention on the input tensor.

    Args:
        dim (int): The input tensor dimension.
        num_heads (int): The number of attention heads.
        attn_ratio (float): The ratio of the attention key dimension to the head dimension.

    Attributes:
        num_heads (int): The number of attention heads.
        head_dim (int): The dimension of each attention head.
        key_dim (int): The dimension of the attention key.
        scale (float): The scaling factor for the attention scores.
        qkv (Conv): Convolutional layer for computing the query, key, and value.
        proj (Conv): Convolutional layer for projecting the attended values.
        pe (Conv): Convolutional layer for positional encoding.
    """

    def __init__(self, dim: int, num_heads: int = 8, attn_ratio: float = 0.5):
        """Initialize multi-head attention module.

        Args:
            dim (int): Input dimension.
            num_heads (int): Number of attention heads.
            attn_ratio (float): Attention ratio for key dimension.
        """
        super().__init__()
        self.num_heads = num_heads
        self.head_dim = dim // num_heads
        self.key_dim = int(self.head_dim * attn_ratio)
        self.scale = self.key_dim**-0.5
        nh_kd = self.key_dim * num_heads
        h = dim + nh_kd * 2
        self.qkv = Conv(dim, h, 1, act=False)
        self.proj = Conv(dim, dim, 1, act=False)
        self.pe = Conv(dim, dim, 3, 1, g=dim, act=False)

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        """Forward pass of the Attention module.

        Args:
            x (torch.Tensor): The input tensor.

        Returns:
            (torch.Tensor): The output tensor after self-attention.
        """
        B, C, H, W = x.shape
        N = H * W
        qkv = self.qkv(x)
        q, k, v = qkv.view(B, self.num_heads, self.key_dim * 2 + self.head_dim, N).split(
            [self.key_dim, self.key_dim, self.head_dim], dim=2
        )

        attn = (q.transpose(-2, -1) @ k) * self.scale
        attn = attn.softmax(dim=-1)
        x = (v @ attn.transpose(-2, -1)).view(B, C, H, W) + self.pe(v.reshape(B, C, H, W))
        x = self.proj(x)
        return x

class PSA(nn.Module):
    """PSA class for implementing Position-Sensitive Attention in neural networks.

    This class encapsulates the functionality for applying position-sensitive attention and feed-forward networks to
    input tensors, enhancing feature extraction and processing capabilities.

    Attributes:
        c (int): Number of hidden channels after applying the initial convolution.
        cv1 (Conv): 1x1 convolution layer to reduce the number of input channels to 2*c.
        cv2 (Conv): 1x1 convolution layer to reduce the number of output channels to c1.
        attn (Attention): Attention module for position-sensitive attention.
        ffn (nn.Sequential): Feed-forward network for further processing.

    Methods:
        forward: Applies position-sensitive attention and feed-forward network to the input tensor.

    Examples:
        Create a PSA module and apply it to an input tensor
        >>> psa = PSA(c1=128, c2=128, e=0.5)
        >>> input_tensor = torch.randn(1, 128, 64, 64)
        >>> output_tensor = psa.forward(input_tensor)
    """

    def __init__(self, c1: int, c2: int, e: float = 0.5):
        """Initialize PSA module.

        Args:
            c1 (int): Input channels.
            c2 (int): Output channels.
            e (float): Expansion ratio.
        """
        super().__init__()
        assert c1 == c2
        self.c = int(c1 * e)
        self.cv1 = Conv(c1, 2 * self.c, 1, 1)
        self.cv2 = Conv(2 * self.c, c1, 1)

        self.attn = Attention(self.c, attn_ratio=0.5, num_heads=max(self.c // 64, 1))
        self.ffn = nn.Sequential(Conv(self.c, self.c * 2, 1), Conv(self.c * 2, self.c, 1, act=False))

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        """Execute forward pass in PSA module.

        Args:
            x (torch.Tensor): Input tensor.

        Returns:
            (torch.Tensor): Output tensor after attention and feed-forward processing.
        """
        a, b = self.cv1(x).split((self.c, self.c), dim=1)
        b = b + self.attn(b)
        b = b + self.ffn(b)
        return self.cv2(torch.cat((a, b), 1))

功能

  • 通道拆分 ：通过 1×1 卷积 cv1 将输入通道从 c1 扩展为 2 * self.c，然后沿通道维均分为 a 和 b 两部分，其中 self.c = int(c1 * e)。
  • 残差注意力 ：对 b 应用 Attention 模块（自注意力 + 位置编码），并通过残差连接 b = b + attn(b)，增强全局上下文建模。
  • 残差前馈网络 ：对 b 继续应用两层 1×1 卷积（升维至 2c 再降维回 c），同样采用残差连接 b = b + ffn(b)，提升非线性表达。
  • 特征融合 ：将处理后的 b 与原始直通的 a 拼接，再通过 cv2 1×1 卷积压缩回原始通道数 c1。

初始化参数

参数 类型 说明
c1 int 输入通道数（必须等于输出通道数 c2）
c2 int 输出通道数（必须等于 c1）
e float 扩展比，控制隐藏通道 self.c = int(c1 * e)（默认 0.5）
  • Attention 的 num_heads 动态设置为 max(self.c // 64, 1)，确保至少为 1，避免除零错误。
  • 所有卷积步长均为 1，保持空间尺寸不变。

前向方法

  • forward(x)：输入 x（[B, c1, H, W]），输出 [B, c1, H, W]。

计算流程：

  1. y = self.cv1(x) → [B, 2*self.c, H, W]
  2. a, b = y.split((self.c, self.c), dim=1) → 各 [B, self.c, H, W]
  3. b = b + self.attn(b) → 残差自注意力
  4. b = b + self.ffn(b) → 残差前馈
  5. cat = torch.cat((a, b), dim=1) → [B, 2*self.c, H, W]
  6. self.cv2(cat) → [B, c1, H, W]

使用示例

python 复制代码
if __name__ == '__main__':
    # 1. 随机输入
    x = torch.randn(1, 64, 32, 32)

    # 2. 创建 PSA（输入输出通道相等，c1=64, e=0.5）
    psa = PSA(c1=64, c2=64, e=0.5)

    # 3. 前向传播
    with torch.no_grad():
        out = psa(x)
    print("输入形状:", x.shape)   # [1, 64, 32, 32]
    print("输出形状:", out.shape) # [1, 64, 32, 32]

    # 4. 使用真实图像演示（扩展为多通道）
    img_path = "cat_640x640.png"
    img_bgr = cv2.imread(img_path)
    if img_bgr is not None:
        img_gray = cv2.cvtColor(cv2.resize(img_bgr, (64, 64)), cv2.COLOR_BGR2GRAY)
        img_tensor = torch.from_numpy(img_gray).float().unsqueeze(0).unsqueeze(0)  # [1,1,64,64]
        # 扩展通道至64
        x_img = img_tensor.repeat(1, 64, 1, 1)

        psa_img = PSA(c1=64, c2=64, e=0.5)
        with torch.no_grad():
            out_img = psa_img(x_img)

        inp_ch0 = x_img[0, 0].cpu().numpy()
        out_ch0 = out_img[0, 0].cpu().numpy()

        def norm(arr):
            return (arr - arr.min()) / (arr.max() - arr.min() + 1e-8)

        plt.figure(figsize=(12, 5), constrained_layout=True)
        plt.subplot(1, 3, 1)
        plt.imshow(img_gray, cmap='gray')
        plt.title("Original Gray")
        plt.axis("off")
        plt.subplot(1, 3, 2)
        plt.imshow(norm(inp_ch0), cmap='gray')
        plt.title("Input Ch0")
        plt.axis("off")
        plt.subplot(1, 3, 3)
        plt.imshow(norm(out_ch0), cmap='gray')
        plt.title("PSA Output Ch0")
        plt.axis("off")

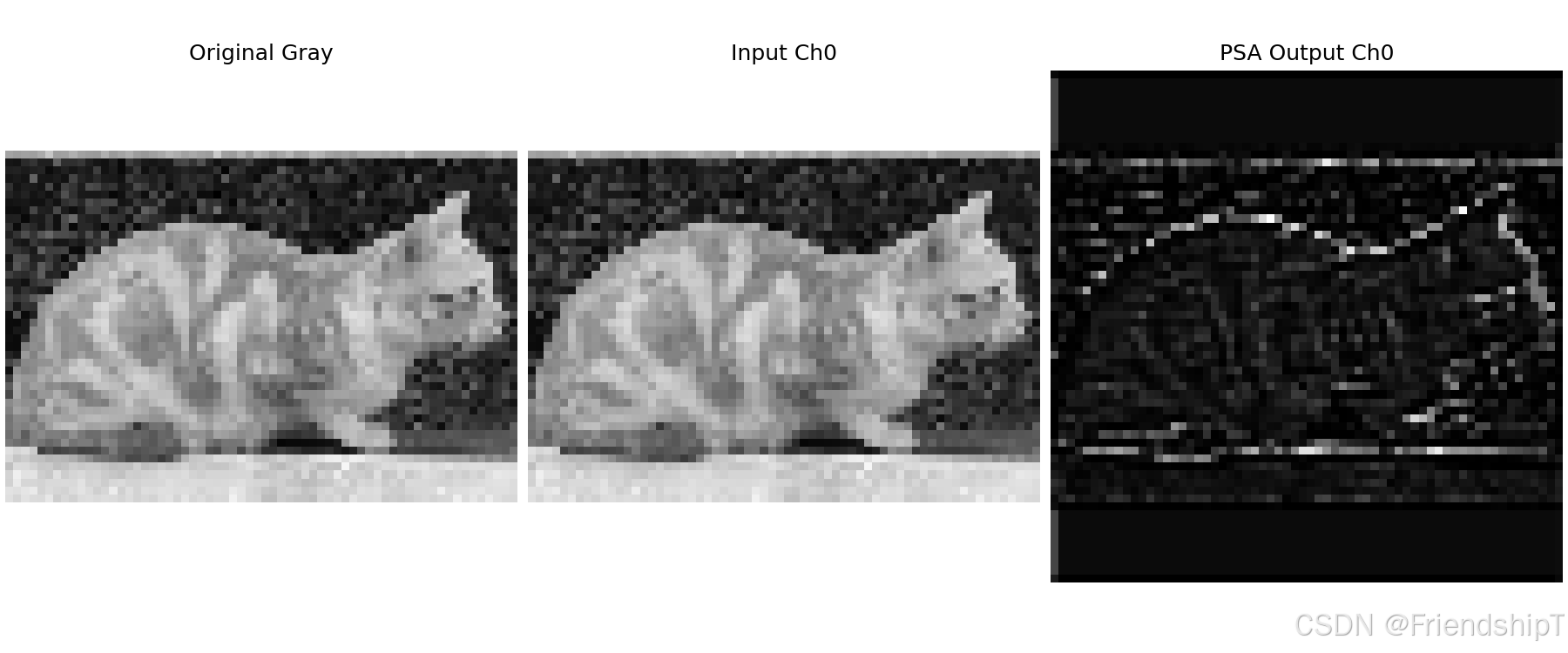

        plt.savefig("psa_demo.png", dpi=150)
        print("可视化已保存为 psa_demo.png")

输出示例：

复制代码
输入形状: torch.Size([1, 64, 32, 32])
输出形状: torch.Size([1, 64, 32, 32])
可视化已保存为 psa_demo.png

流程示意图

#mermaid-svg-p5oHBtxSVDvolTM7{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-p5oHBtxSVDvolTM7 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-p5oHBtxSVDvolTM7 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-p5oHBtxSVDvolTM7 .error-icon{fill:#552222;}#mermaid-svg-p5oHBtxSVDvolTM7 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-p5oHBtxSVDvolTM7 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-p5oHBtxSVDvolTM7 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-p5oHBtxSVDvolTM7 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-p5oHBtxSVDvolTM7 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-p5oHBtxSVDvolTM7 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-p5oHBtxSVDvolTM7 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-p5oHBtxSVDvolTM7 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-p5oHBtxSVDvolTM7 .marker.cross{stroke:#333333;}#mermaid-svg-p5oHBtxSVDvolTM7 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-p5oHBtxSVDvolTM7 p{margin:0;}#mermaid-svg-p5oHBtxSVDvolTM7 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-p5oHBtxSVDvolTM7 .cluster-label text{fill:#333;}#mermaid-svg-p5oHBtxSVDvolTM7 .cluster-label span{color:#333;}#mermaid-svg-p5oHBtxSVDvolTM7 .cluster-label span p{background-color:transparent;}#mermaid-svg-p5oHBtxSVDvolTM7 .label text,#mermaid-svg-p5oHBtxSVDvolTM7 span{fill:#333;color:#333;}#mermaid-svg-p5oHBtxSVDvolTM7 .node rect,#mermaid-svg-p5oHBtxSVDvolTM7 .node circle,#mermaid-svg-p5oHBtxSVDvolTM7 .node ellipse,#mermaid-svg-p5oHBtxSVDvolTM7 .node polygon,#mermaid-svg-p5oHBtxSVDvolTM7 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-p5oHBtxSVDvolTM7 .rough-node .label text,#mermaid-svg-p5oHBtxSVDvolTM7 .node .label text,#mermaid-svg-p5oHBtxSVDvolTM7 .image-shape .label,#mermaid-svg-p5oHBtxSVDvolTM7 .icon-shape .label{text-anchor:middle;}#mermaid-svg-p5oHBtxSVDvolTM7 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-p5oHBtxSVDvolTM7 .rough-node .label,#mermaid-svg-p5oHBtxSVDvolTM7 .node .label,#mermaid-svg-p5oHBtxSVDvolTM7 .image-shape .label,#mermaid-svg-p5oHBtxSVDvolTM7 .icon-shape .label{text-align:center;}#mermaid-svg-p5oHBtxSVDvolTM7 .node.clickable{cursor:pointer;}#mermaid-svg-p5oHBtxSVDvolTM7 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-p5oHBtxSVDvolTM7 .arrowheadPath{fill:#333333;}#mermaid-svg-p5oHBtxSVDvolTM7 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-p5oHBtxSVDvolTM7 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-p5oHBtxSVDvolTM7 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-p5oHBtxSVDvolTM7 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-p5oHBtxSVDvolTM7 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-p5oHBtxSVDvolTM7 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-p5oHBtxSVDvolTM7 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-p5oHBtxSVDvolTM7 .cluster text{fill:#333;}#mermaid-svg-p5oHBtxSVDvolTM7 .cluster span{color:#333;}#mermaid-svg-p5oHBtxSVDvolTM7 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-p5oHBtxSVDvolTM7 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-p5oHBtxSVDvolTM7 rect.text{fill:none;stroke-width:0;}#mermaid-svg-p5oHBtxSVDvolTM7 .icon-shape,#mermaid-svg-p5oHBtxSVDvolTM7 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-p5oHBtxSVDvolTM7 .icon-shape p,#mermaid-svg-p5oHBtxSVDvolTM7 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-p5oHBtxSVDvolTM7 .icon-shape .label rect,#mermaid-svg-p5oHBtxSVDvolTM7 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-p5oHBtxSVDvolTM7 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-p5oHBtxSVDvolTM7 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-p5oHBtxSVDvolTM7 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 输入 x (B, c1, H, W)
Conv 1x1: c1 -> 2*c (cv1)
split: a 和 b，各 c 通道
a 直通
b
Attention (自注意力 + 残差)
b = b + attn(b)
FFN (1x1升维→降维 + 残差)
b = b + ffn(b)
拼接 cat(a, b) -> (2*c)
Conv 1x1: 2*c -> c1 (cv2)
输出 (B, c1, H, W)

代码解读

  • __init__ ：
    • 检查 c1 == c2，若不相等则断言失败。
    • self.c = int(c1 * e)：隐藏通道数。
    • self.cv1：1×1 卷积，输入 c1 到 2*c，为拆分做准备。
    • self.cv2：1×1 卷积，从拼接后的 2*c 压缩回 c1。
    • self.attn：Attention 模块，num_heads 根据 self.c 动态计算，保证至少 1 个头。
    • self.ffn：两层 1×1 卷积，先升维至 2*c，再降维回 c，第二层无激活（仅 BN），采用残差方式叠加。
  • forward ：
    • 调用 split 将 cv1 输出均分为 a 和 b。
    • 对 b 依次应用带残差的注意力和 FFN。
    • 拼接 a 和 b 并送入 cv2。

注意事项

  1. 输入输出通道必须相等：模块仅用于特征细化，不改变通道数。
  2. self.c 必须至少为 64 才能保证多头数正常 ：代码中通过 max(self.c // 64, 1) 规避了头数为 0 的情况，因此即使 self.c < 64 也能运行，但头数仅为 1，可能影响注意力效果。
  3. 空间尺寸不变：所有卷积步长为 1，填充 same，输入输出空间大小一致。
  4. 与 C2PSA 的关系 ：PSA 实际上是 C2PSA 内部的核心处理模块（C2PSA 将其包装在 CSP 结构中），此处独立提供，可直接嵌入任意网络。

优缺点

优点
  1. 全局建模能力：自注意力提供长距离依赖，增强特征表示。
  2. 残差结构稳定：两个残差连接（注意力和 FFN）有助于梯度传播，训练深层网络更稳定。
  3. 轻量化设计：通道拆分和动态头数使计算量适中，适合移动端部署。
  4. 即插即用：输入输出通道一致，可灵活插入现有网络的任意位置。
缺点
  1. 计算复杂度：自注意力的复杂度与空间尺寸平方相关，在高分辨率特征图上开销较大。
  2. 头数动态计算可能不优 ：num_heads = max(c//64, 1) 对通道数较小的层可能强制使用 1 个头，限制了建模多样性。
  3. 缺少全局池化或下采样：仅在固定分辨率上操作，不适用于跨尺度特征融合。

在 YOLOv8 的 C2f 或 C2PSA 中，PSA 通常作为增强模块用于提升小目标检测精度。使用时建议在较低分辨率特征图（如 16×16 或 8×8）上启用，以平衡性能与显存占用。

PSA 与 PSABlock 的区别

虽然 PSA 和 PSABlock 都使用了 Attention 模块和 FFN（前馈网络），但它们在 整体结构 、特征流动方式 和 设计目标 上存在显著差异。下表总结了二者的核心区别：

维度 PSABlock PSA
结构类型 标准的 Transformer 风格块（顺序连接） 带通道拆分的 CSP 风格块
输入输出关系 直接顺序处理，x → x + attn(x) → x + ffn(x) 先拆分为 a 和 b，仅对 b 做注意力和 FFN，最后拼接融合
残差连接 每个子层（attn 和 ffn）均有残差，作用于同一通道流 残差仅作用于 b 分支，a 分支直通
通道数变化 输入输出通道数相等，内部 FFN 先升维再降维（通常 2 倍） 输入 c1 → 先扩展为 2*c，拆分后 b 通道为 c，再通过 cv2 压缩回 c1
注意力头数设置 由用户传入 num_heads（固定） 动态计算 num_heads = max(c // 64, 1)，适应不同通道数
位置编码 位置编码在 Attention 内部使用深度卷积 同样使用 Attention 内部的位置编码，但 b 分支会叠加残差
计算量 所有通道均经过两个子层，计算量较大 仅一半通道（b）经过注意力和 FFN，另一半直通，计算量更轻
设计动机 提供标准的 Transformer 式处理，适合需要全局交互的场景 采用 CSP 思想，在降低计算量的同时保留注意力增益，适合轻量级网络
典型应用 作为 C2f 内部的增强块（如 YOLOv8 的某些变体） 常被用于 C2PSA 或 PSA 模块中，作为独立的注意力单元
结构对比图

以下是 PSA 与 PSABlock 的结构对比图：
#mermaid-svg-DSINe6arMRp3fAxJ{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-DSINe6arMRp3fAxJ .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-DSINe6arMRp3fAxJ .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-DSINe6arMRp3fAxJ .error-icon{fill:#552222;}#mermaid-svg-DSINe6arMRp3fAxJ .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-DSINe6arMRp3fAxJ .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-DSINe6arMRp3fAxJ .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-DSINe6arMRp3fAxJ .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-DSINe6arMRp3fAxJ .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-DSINe6arMRp3fAxJ .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-DSINe6arMRp3fAxJ .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-DSINe6arMRp3fAxJ .marker{fill:#333333;stroke:#333333;}#mermaid-svg-DSINe6arMRp3fAxJ .marker.cross{stroke:#333333;}#mermaid-svg-DSINe6arMRp3fAxJ svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-DSINe6arMRp3fAxJ p{margin:0;}#mermaid-svg-DSINe6arMRp3fAxJ .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-DSINe6arMRp3fAxJ .cluster-label text{fill:#333;}#mermaid-svg-DSINe6arMRp3fAxJ .cluster-label span{color:#333;}#mermaid-svg-DSINe6arMRp3fAxJ .cluster-label span p{background-color:transparent;}#mermaid-svg-DSINe6arMRp3fAxJ .label text,#mermaid-svg-DSINe6arMRp3fAxJ span{fill:#333;color:#333;}#mermaid-svg-DSINe6arMRp3fAxJ .node rect,#mermaid-svg-DSINe6arMRp3fAxJ .node circle,#mermaid-svg-DSINe6arMRp3fAxJ .node ellipse,#mermaid-svg-DSINe6arMRp3fAxJ .node polygon,#mermaid-svg-DSINe6arMRp3fAxJ .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-DSINe6arMRp3fAxJ .rough-node .label text,#mermaid-svg-DSINe6arMRp3fAxJ .node .label text,#mermaid-svg-DSINe6arMRp3fAxJ .image-shape .label,#mermaid-svg-DSINe6arMRp3fAxJ .icon-shape .label{text-anchor:middle;}#mermaid-svg-DSINe6arMRp3fAxJ .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-DSINe6arMRp3fAxJ .rough-node .label,#mermaid-svg-DSINe6arMRp3fAxJ .node .label,#mermaid-svg-DSINe6arMRp3fAxJ .image-shape .label,#mermaid-svg-DSINe6arMRp3fAxJ .icon-shape .label{text-align:center;}#mermaid-svg-DSINe6arMRp3fAxJ .node.clickable{cursor:pointer;}#mermaid-svg-DSINe6arMRp3fAxJ .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-DSINe6arMRp3fAxJ .arrowheadPath{fill:#333333;}#mermaid-svg-DSINe6arMRp3fAxJ .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-DSINe6arMRp3fAxJ .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-DSINe6arMRp3fAxJ .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-DSINe6arMRp3fAxJ .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-DSINe6arMRp3fAxJ .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-DSINe6arMRp3fAxJ .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-DSINe6arMRp3fAxJ .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-DSINe6arMRp3fAxJ .cluster text{fill:#333;}#mermaid-svg-DSINe6arMRp3fAxJ .cluster span{color:#333;}#mermaid-svg-DSINe6arMRp3fAxJ div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-DSINe6arMRp3fAxJ .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-DSINe6arMRp3fAxJ rect.text{fill:none;stroke-width:0;}#mermaid-svg-DSINe6arMRp3fAxJ .icon-shape,#mermaid-svg-DSINe6arMRp3fAxJ .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-DSINe6arMRp3fAxJ .icon-shape p,#mermaid-svg-DSINe6arMRp3fAxJ .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-DSINe6arMRp3fAxJ .icon-shape .label rect,#mermaid-svg-DSINe6arMRp3fAxJ .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-DSINe6arMRp3fAxJ .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-DSINe6arMRp3fAxJ .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-DSINe6arMRp3fAxJ :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} PSA (CSP风格)
输入 x
Conv 1x1

c1 → 2*c
split (通道拆分)
a 分支 (直通)
b 分支
b + Attention(b)

(残差)
b + FFN(b)

(残差)
concat (拼接)
Conv 1x1

2*c → c1
输出 x
PSABlock
输入 x
Attention

(含残差)
FFN

(含残差)
输出 x

说明
  • PSABlock：标准顺序结构，所有通道依次经过 Attention 和 FFN，均带残差连接。
  • PSA ：CSP 风格，通过 cv1 升维后拆分为 a 和 b 两路，仅 b 经过注意力和 FFN（带残差），a 直通，最后拼接并压缩。
计算流程差异
  • PSABlock：所有通道依次经过 Attention 和 FFN，残差连接保证了梯度流畅，但计算量相对较高。
  • PSA ：通过通道拆分，只有 b 分支参与复杂的注意力和 FFN 计算，a 分支直接保留原始特征。这种方式可视为一种 特征复用 和 计算减半 的策略，同时 CSP 结构也有利于梯度传播。
使用场景建议
  • PSABlock：适合对精度要求较高，且显存充裕的场景，可作为常规 Transformer 块的替代品。
  • PSA：适合资源受限（如移动端）或需要平衡速度与精度的场景，尤其适用于较大特征图（如 32×32 以上）时，可有效降低计算开销。
总结

PSABlock 是典型的 顺序化 Transformer 块 ，注重全通道的深度交互；而 PSA 是 CSP 风格的分支注意力模块 ，通过拆分实现局部-全局结合的优化。二者各有侧重，实际使用时可根据网络规模和硬件条件灵活选择。若追求极致轻量，优先考虑 PSA；若追求更高的表达力，PSABlock 可能更合适。

参考文献

1 https://docs.ultralytics.com/

2 https://github.com/ultralytics/ultralytics.git

相关推荐
YFJ_mily1 小时前
**Python 实战：写一个论文 PDF 投稿自检工具｜附 IPAT 2026 智能光子学会议征稿信息
人工智能·python·pdf·量子计算·论文投稿·智能光子学
三川6981 小时前
Tkinter库的学习记录05-文本框Entry
python
科技发布1 小时前
广告投放首选：传播易、朝闻通、拓氪科技三大营销平台
人工智能·科技
cui_ruicheng1 小时前
Python从入门到实战（八）：封装、多态与抽象类
开发语言·python
孟郎郎1 小时前
AI 辅助开发编程敏感信息保护安全规范
人工智能·安全·ai·风险·隐患
财迅通Ai1 小时前
南华期货半年净利预期高增，稀缺自主清算壁垒驱动跨境业务规模放量
大数据·人工智能·区块链·南华期货
今夕资源网1 小时前
AI声音克隆软件 CosyVoice今夕一键整合包解压即用 阿里巴巴通义实验室开源 github斩获22K星标
人工智能·github·多国语言·声音克隆·零样本语音克隆·感情·ai语音克隆
CIO_Alliance1 小时前
iPaaS概念原理（2）| iPaaS的架构模型是怎样的？
人工智能·低代码·架构·ipaas·系统集成
Tom·Ge2 小时前
【Spring Boot 4】Spring Boot 4.0 AI Agent实战：Skills Agent + MCP协议集成
人工智能·spring boot·microsoft
风途科技~2 小时前
手持式雷达测速仪：不限道路厂区，可设置限速阈值实时监测车辆速度
大数据·人工智能
热门推荐
01GitHub 镜像站点022026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？03AI科技热点日报 | 2026年07月01日042026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf052026 年 AI 大模型 & AI 编程工具实战全总结06AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路07【AI】2026 年具身智能模型和世界模型总结082026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）092026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片102026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？
